Ремонт поплавкового выключателя дренажного насоса своими руками

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

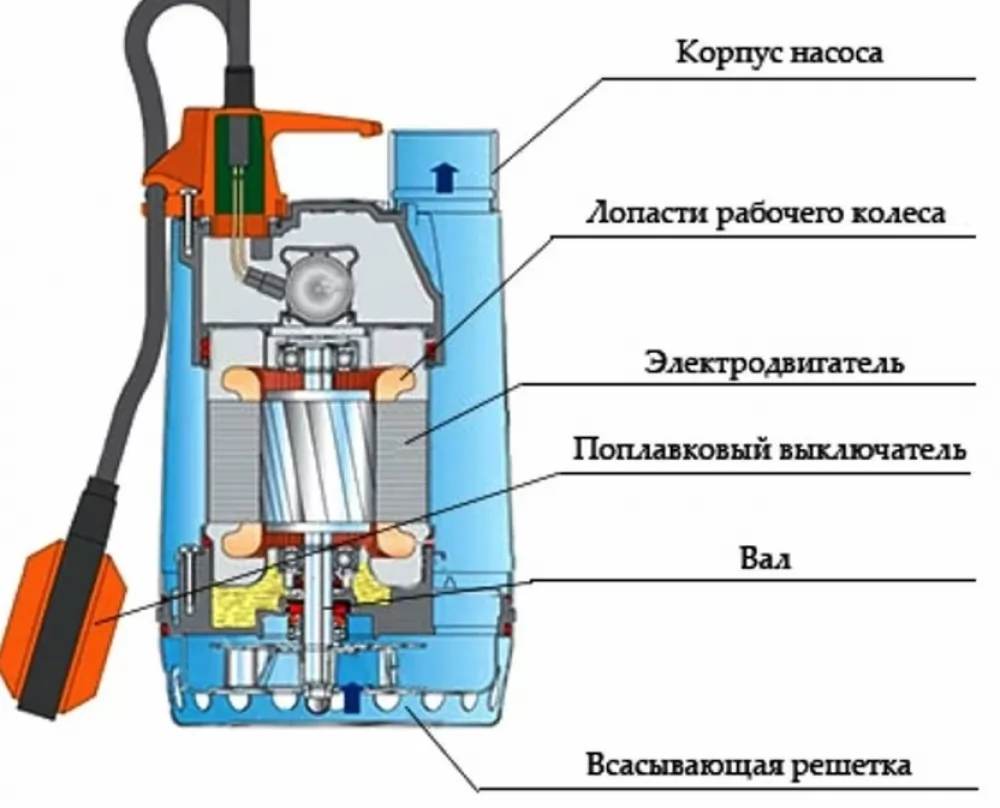

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

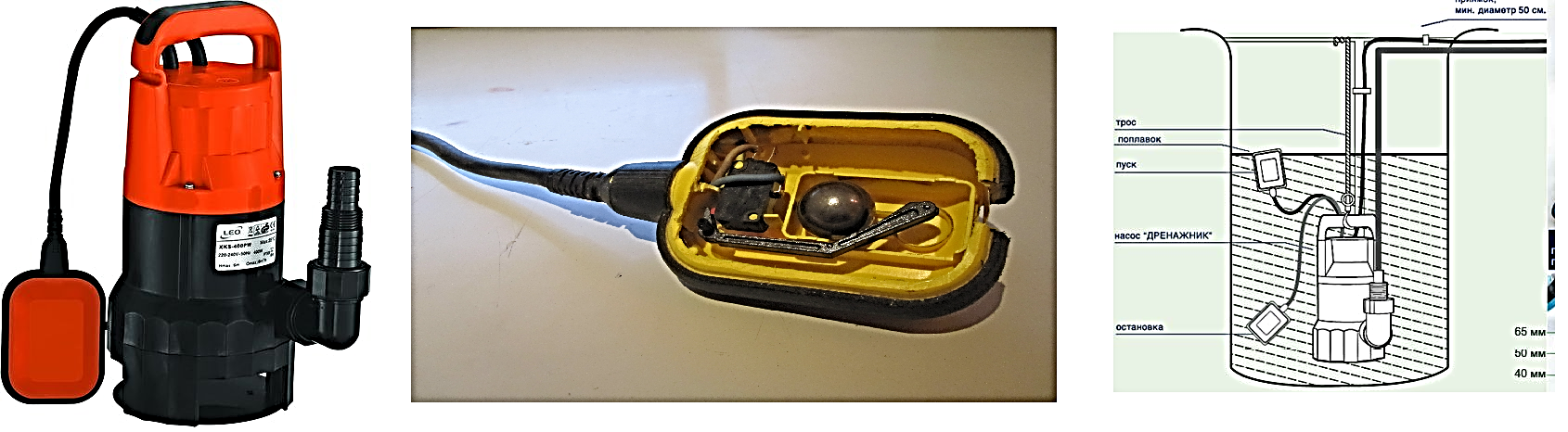

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

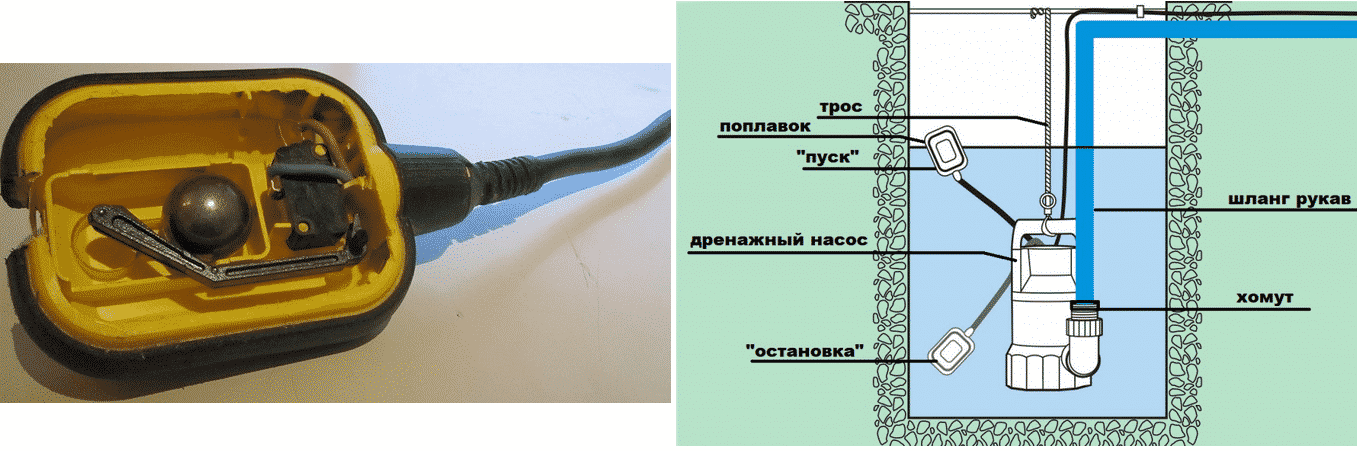

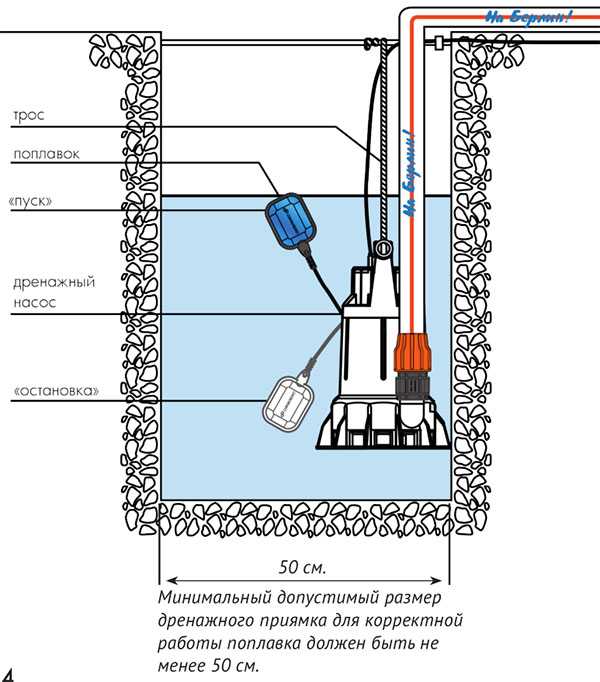

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Различия погружных и поверхностных моделей

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

Дренажный насос Gardena Classic предназначен для перекачки грязной воды, имеет производительность 6 тыс. л/ч при максимальной глубине погружения 7 м

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Как починить помпу для бутилированной воды

Простой принцип работы обеспечивает высокую надежность. Несмотря на это, она иногда может ломаться. Перед тем, как отремонтировать помпу нужно продиагностировать устройство, проведя обзор на видимые повреждения. Узнать как разобрать можно в вышеописанной инструкции.

Часто причиной почему не работает насос, является засор трубок. Чтобы починить поломку в этой ситуации, достаточно прочистить их. Стоит регулярно это делать раз в полгода.

Во многих других случаях проблема заключается в потере герметичности: трубки могли повредиться в местах стыков или неполадка заключается в лепестках клапана. В таких ситуациях осуществить ремонт можно скотчем, заклеив поломанные места.

Другая частая причина — это срыв клапана. Он происходит при сильном механическом воздействии

В противном случае поставьте его на место и закрепите

Оно должно быть надежно закреплено. В противном случае поставьте его на место и закрепите.

Механическая помпа является одним из самых доступных способов разлива бутилированной воды. Для установки бутыли с водой выберите такое место, куда не попадают прямые солнечные лучи. При каждой смене бутыли желательно промывать все детали насоса. Это достаточно просто сделать, зная как правильно собрать помпу.

Чаще всего в бутыли заливается вода из абиссинского колодца. Она поставляется очищенной, не требовательна в эксплуатации, не портится. Для удобства налива на горлышко емкости одевают специальную помпу. Накачивание необходимого количества жидкости происходит касанием кнопки на приборе.

Особенности ремонта

…насоса с поплавком

Поплавковый тип наоса можно отремонтировать своими руками. Следует придерживаться определенных этапов.

1.Перевернуть насос так, чтобы крыльчатка была сверху, снять сетку для защиты, которая имеется на многих моделях. Открутить пару гаек на краях кожуха, чтобы высвободить колесо.

Внимание! В некоторых моделях агрегатов защитную коробочку прикрепляют с помощью клипс, либо резьбовым методом. 2.Снять крыльчатку

Открутить прижимную гайку на штоке по ходу движения часовой стрелки. Шток имеет углубление для отвертки. Заранее надо смазать резьбу с помощью масла, либо аэрозоли. Когда откручивают контргайку, то возникает проблема: крыльчатка заржавела. Надо постучать несильно по штоку, чтобы освободить диск

2.Снять крыльчатку. Открутить прижимную гайку на штоке по ходу движения часовой стрелки. Шток имеет углубление для отвертки. Заранее надо смазать резьбу с помощью масла, либо аэрозоли. Когда откручивают контргайку, то возникает проблема: крыльчатка заржавела. Надо постучать несильно по штоку, чтобы освободить диск.

3.Причина поломки не найдена, надо искать дальше. Сверху на корпусе установлены болты для прижима. Если их открутить, то прибор разделится на части. С одной стороны, останутся крышка, поплавок с конденсатором. С другой – двигатель со штоком и валом. Части будут соединены проводами. У кабелей разные цвета, как они расположены, надо записать на бумагу для облегчения обратной сборки. Отсек для мотора еще закрытый. Мотор тяжело отделить от корпуса, нужно ударить по штоку, чтобы выбить двигатель.

4.Когда весь аппарат разобран, станет ясно, в чем причина неисправности. Как правило, ломается мотор, либо подшипники.

Как отремонтировать поплавок. Когда осуществляют замену детали, потом надо собрать оборудование в обратном порядке. До того, как начать разбирать устройство, надо убедиться в его поломке несколько раз.

Внимание! Когда собирают агрегат, то следует кольца для уплотнения смазывать с помощью моторного масла

Основные причины неполадок

В основе всех поломок лежат часто встречаемые причины. К ним относят такие:

1.Нарушение эксплуатации агрегата. Надо разбираться в отличиях дренажного насоса от фекального, которые похожи. Нельзя выкачивать стоковые воды дренажником. Если неправильно применять устройство, оно сломается Если, часто отключать и снова включать мотор, то двигатель сгорит, и полетят подшипники.

2.Неполадки в кабеле. Главным элементом помпы считается электрокабель, который подает питание. Кабель может оборваться, либо преломиться шнур, что прервет подачу электроэнергии. Можно выполнить замену кабеля своими руками, нужно правильно определить диаметр, число жил.

Внимание! При поломке кабеля следует осуществить замену всего шнура от насоса до вилки. 3.Отсутствие обслуживания своевременного

Все агрегаты нужно вовремя осматривать на наличие неполадок примерно один раз в году. При постоянном нахождении насоса в воде его достают раз в три месяца. Обязательно при осмотре смазывают подшипники, проверяют болты и гайки. Если этого не делать, то оборудование может сломаться

3.Отсутствие обслуживания своевременного. Все агрегаты нужно вовремя осматривать на наличие неполадок примерно один раз в году. При постоянном нахождении насоса в воде его достают раз в три месяца. Обязательно при осмотре смазывают подшипники, проверяют болты и гайки. Если этого не делать, то оборудование может сломаться.

4.Аппарат работает на сухую. Оборудование не может работать при очень низком уровне жидкости. Насос подключают к сети, когда опущен в воду. Если во время откачки воды никто не следит за насосом, то помпа может не перестать работать при отсутствии воды. Тогда мотор нагревается, оплетка мотора слипается, что приводит к замыканию – полному сгоранию насоса. Тут требуется дорогой ремонт.

5.Неправильно определена среда для насоса. Насос не может перекачивать ил, глину. Сначала он будет справляться с нагрузкой, затем он перестанет функционировать. Крыльчатка может сломаться из-за мелкой гальки. Прибор затянет гальку внутрь, но перестанет работать, когда камни попадут в шнеки размельчителя.

6.Насос неправильно установлен. Устройство помещают в емкость, погружая глубоко аппарат с поплавком. Нельзя ставить прибор на дно.

7.Брак во время производства. Нельзя выбрасывать чеки за покупку агрегата, чтобы можно было поменять его.

8.Нарушена герметичность конструкции. Когда аппарат погружают в воду, надо опускать плавно, медленно. Его можно ударить об стенку, либо камень, образовав трещину на корпусе. Тогда вода зальется внутрь, и мотор сгорит.

Основные неисправности дренажных насосов и методы их устранения

Ремонт дренажных насосов своими руками можно провести с использованием простейшего инструмента в виде тисков, резинового молотка, отверток, плоскогубцев, паяльника, полезно иметь под руками и расходный материал: смазку, силикон. Многие отечественные и зарубежные производители во избежание несанкционированного доступа к внутренним деталям электронасоса делают головки крепежных винтов корпуса специальной формы (трехлучевая звезда). Это никого не останавливает, но перед тем, как разобрать дренажник, придется потратить определенное время на вытачивание отвертки нужного профиля.

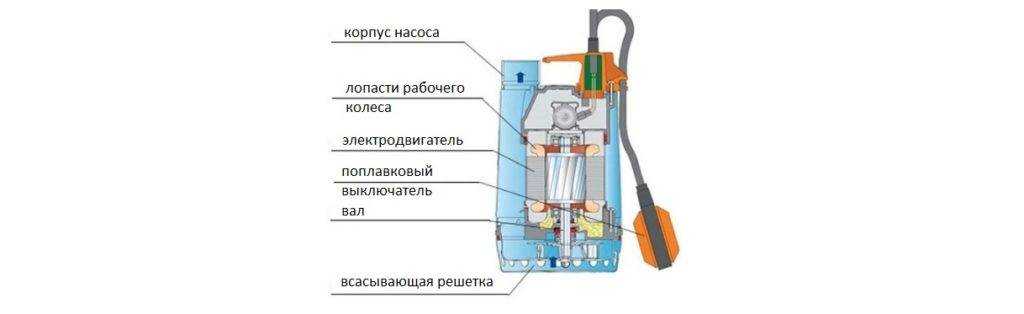

Рис. 2 Типовая схема поплавковых дренажных электронасосов

Насос не гудит и не работает

Основная причина данной неисправности — отсутствие подачи напряжения питания на электронасос, поэтому в первую очередь необходимо проверить шнур питания или выключатель, следящий за уровнем воды в насосах, производя работы по следующей схеме:

Дренажный насос отключают, проверяют наличие питающего напряжения — если оно поступает, агрегат извлекают их водозаборной емкости.
Далее необходимо визуально проверить кабель питания на наличие внутренних и внешних обрывов, повреждений изоляции.

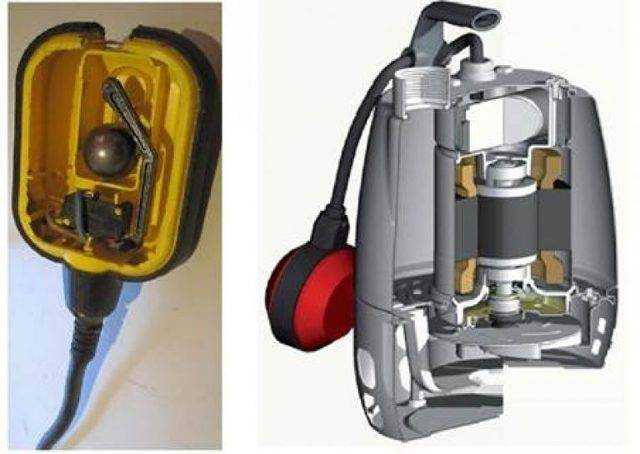

Рис. 3 Поплавки к насосам и дренажник в разрезе

Самые проблемные места у кабеля питания — точка входа в насос и место соединения с вилкой, их придется проверять в первую очередь. Лучше это делать с подключенным электронасосом путем изгиба или надавливания на провода, во избежание поражения электрическим током диагностику следует проводить в перчатках.

Если насос не заработал и место возможного обрыва пальцеванием не прощупывается, придется приступить к разборке электронасоса. Для этого в некоторых случаях могут понадобиться тиски и резиновый молоток. Последовательно снимают все детали (их лучше раскладывать на столе в такой же последовательности) и извлекают двигатель из корпуса легким покачиванием или с применением дополнительных инструментов (тиски, резиновый молоток).
После извлечения электродвигателя и доступа к питающим проводам их с помощью мультиметра прозванивают. При обнаружении обрыва, если он произошел на небольшом расстоянии от концов провода (это случается чаще всего), лучше отрезать небольшой кусок в месте повреждения, слегка укоротив кабель, и вновь подсоединить оставшиеся концы.

Рис. 6 Разрушенный подшипник сальника на валу электродвигателя и сгоревшая обмотка

Загрязнение дренажной насосной системы

При попадании грязи или крупных фракций в корпус насоса может остановиться рабочее колесо — поплавковый дренажник будет гудеть, но вода качаться не будет. К таким же последствиям приведет и забивание входной решетки грязью — вода просто не будет доходить до рабочего колеса или ее поток будет существенно ослаблен.

Поломка деталей

При неправильной эксплуатации может быть сломано рабочее колесо или вал, на который оно насажено, иногда откручивается гайка или винт крепления колеса к валу и оно падает вниз. К отсутствию подачи воды может привести и повреждение корпуса самого электронасоса.

Рис.7 Герметизация сальника и корпуса электродвигателя

Выход из строя пускового конденсатора или обмотки

В однофазных двигателях для начала работы необходимо обеспечить сдвиг фаз — эту функцию выполняет пусковой конденсатор или обмотка. При их перегорании двигатель не сможет запуститься и вал не будет вращаться, хотя насос и будет гудеть. Поврежденный конденсатор можно заменить, при сгорании обмотки с электронасосом придется расстаться.

Ремонт дренажного насоса с поплавком в большинстве случаев можно сделать своими руками, если не сгорела обмотка. Чтобы избежать выхода электронасоса из строя, обязательно следует приобретать модели с защитой от перегрева в качестве насосных выключателей — это предотвратит перегорание двигателя при засорах, поломках, попадании воды внутрь электродвигателя. Замену неисправному поплавку (реле уровня воды) можно найти в сервисном центре или специализированном магазине.

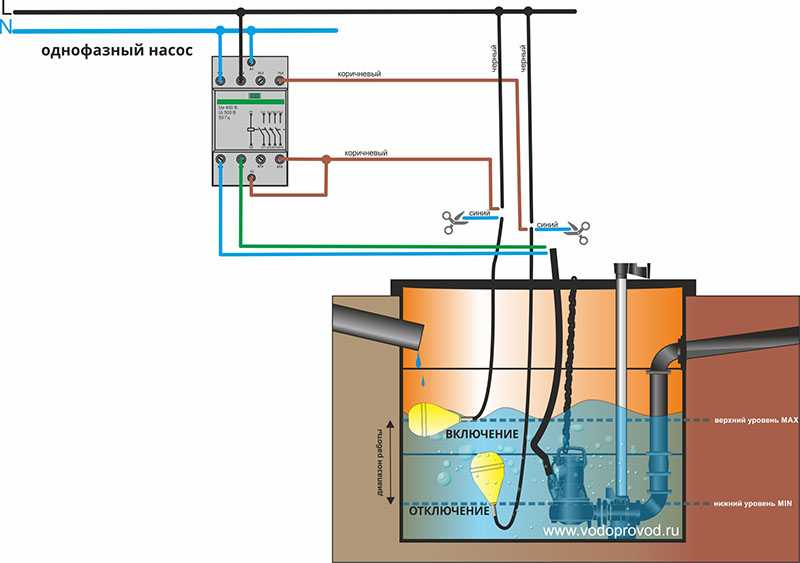

Поплавковый выключатель для электронасосов это элемент общей системы насосной станции и регулирует уровень воды в ёмкости. Также они важнейшая защита от сухого хода насоса с поплавком, позволят увеличить эксплуатационный срок устройства.

Выключатели помогают уменьшить засорение из-за попадания песка в систему. Они выполняют несколько необходимых функций, а в некоторых насосных станциях используется сразу несколько поплавков.

Самостоятельный ремонт дренажного насоса

Они состоят из трёх основных конструктивных частей:

Электродвигатель — вращает вал и лопасти, создающие напор воды.
Выключатель-поплавок, предназначенный для автоматического выключения аппарата при осушении скважины.
Перекачивающий узел, состоящий из вала с нанизанными на него лопастями.

Все перечисленные узлы агрегата, за исключением поплавка, располагаются в прочном металлическом или полимерном корпусе. Поплавок же может быть либо встроенным в корпус, либо выносной. Самыми распространёнными неисправностями насосной аппаратуры, предназначенной для дренажных работ, следует признать:

Сгорание обмотки электродвигателя. Возможно при длительном безостановочном использовании аппарата, либо вследствие работы на сухую.
Износ механических частей и узлов.
Забивка фильтров и полостей насоса крупными механическими фрагментами, песком или илом.

Диагностика

Произвести ремонт дренажного насоса собственными силами можно в ситуациях, когда поломка не столь существенна. Для этого потребуется произвести диагностику работы прибора, выявить неисправность и попытаться устранить её. Например, не составит особого труда заменить износившуюся или сломанную деталь, либо произвести очистку фильтров. Также в домашних условиях возможно произвести несложный ремонт электрики — заменить перебитый электрокабель, конденсатор.

А вот если в корпусе аппарата появилась трещина, сгорела обмотка электромотора, или перестал действовать клапан — лучше обратиться в специализированную мастерскую, либо приобрести новый насос.

Разрыв питающего электрокабеля устранить достаточно просто, если он переломился около вилки. Труднее ликвидировать разрыв будет на погружных моделях дренажного насоса, в подводном месте. Здесь, из-за вероятности замыкания, нельзя соединять обрыв с помощью простой скрутки.

Потребуется обрезать шнур по месту перелома и присоединить его заново к двигателю. Для этого придётся снять крышку и удалить отрезанный остаток кабеля. Вместо него, при помощи натяжного элемента, прикрепляем длинный шнур с вилкой, после чего ставим крышку на место, аккуратно и тщательно затягиваем крепёжные болты.

Насос работает но не качает воду

В случае, когда электрическая часть насоса, судя по звуку, работает исправно, но вода на поверхность не подаётся, либо напор её существенно слабее, чем ранее.

Причин этому бывает несколько:

Забилась водоподающая магистраль — шланг или патрубок. Потребуется отсоединить шланг, подающий воду наверх, от патрубка и прочистить их от загрязнений. Если новый насос не может создать нужного напора, вероятно, длина водопроводных труб превышает технически рекомендованные показатели, и аппарат попросту не может создать нужное давление. Аналогичная причина кроется в чересчур малом диаметре трубопровода. Для увеличения напора потребуется уменьшить длину магистрали, либо увеличить диаметр труб (шланга).
Износ рабочего механизма — водонапорного колеса. У него, вследствие постоянного контакта с механическим мусором, содержащимся в воде, со временем могут износиться, погнуться, отломиться лопасти. Устранить такую неполадку можно лишь заменив деталь на новую.
Трудности с подачей воды могут возникнуть из-за слишком низкого расположения насоса или его всасывающей трубки. У дна колодца всегда наблюдается повышенная концентрация ила, взвешенного песка и глины. Подобная взвесь с трудом проходит сквозь фильтры, и напор падает. Для решения такой проблемы следует поднять насос повыше от дна скважины.
Забились фильтры. Промыть их можно мощьной струёй проточной воды. В особо «тяжёлых» случаях придётся разобрать корпус и прочистить механизм вручную.
При снижении мощности электромотора, возможно, произошла разгерметизация корпуса или водяных шлангов, вышли из строя подшипники, недостаточное напряжение в питающей электросети.
Неисправности электрической части можно определить, «прозвонив» проводку аппарата при помощи специального прибора — омметра. Он покажет обрыв проводки или сгоревшую обмотку электромотора.

Для точного определения неисправности и самостоятельного ремонта дренажного насоса придётся произвести его разборку. Делать это следует аккуратно, чтобы не повредить детали и узлы аппарата.

Следующий шаг

Вы проверили устройство на предмет загрязнения и электрическую систему, так почему до сих пор насос не перекачивает воду? Теперь внимательно осмотрите и проверьте само устройство. В насосе есть фильтрующее устройство, которое может засориться. В этом случае очистите или замените его. Эта проблема засорения также может возникать при использовании обратного клапана насосной станции.

Если все в порядке, следует более невыгодный вариант. Если насос вдруг сработал, несмотря на то, что в емкости не было жидкости, датчик внутри устройства мог просто сгореть из-за перегрева. В этом случае своими руками делать ничего нельзя. Также не рекомендуется обращаться к специалисту, потому что водяной насос уже не будет показывать надежный результат, как в былые времена.

2 Ремонт

Перечисленные выше неисправности для дренажного насоса не всегда можно устранить самостоятельно. Самостоятельно можно закрепить ослабший амортизатор, освободить или заменить поплавок, устранить механические повреждения, который повлекли за собой заклинивание крыльчатки, выполнить замену питающего кабеля.

Самое простое из всего этого будет закрепление амортизатора. Для этого потребуется разобрать корпус устройства и затянуть разболтавшиеся гайки на крепежных болтах. Обязательно необходимо законтрить верхнюю гайку, чтобы не было дальнейшего разболчивания. Для замены кабеля питания потребуется некоторое время. Замена конденсатора возможна в некоторых моделях дренажников.

Остальные неисправности практически не возможно устранить без привлечения сервисных мастерских. Например, при оборванном штоке проще и порой дешевле приобрести новое оборудование, чем выполнить разборку и попытаться ремонтировать. Замена клапана — сложная и нерентабельная затея для самостоятельного решения проблемы. Замена сгоревшей обмотки должна выполняться в специализированных мастерских.

Разборка дренажного насоса Беламос DWP CS

2.1 Наиболее частые причины поломок

При возникновении необходимости ремонта насосного оборудования необходимо выяснить вероятную причину его поломки, которыми часто являются:

Несоблюдения сроков периодического осмотра и ремонта оборудования.
Эксплуатация оборудования выполнялась неправильно. При эксплуатации устройства превышались его рабочие параметры.
Перекачиваемая жидкость содержит твердые примеси больших размеров нежели требуется.
Длительное использование насоса в сухом режиме.
Монтаж оборудования был выполнен неправильно или не качественно.
Выведен со строя гидроаккумулятор, реле, отсутствует фильтр.

При появлении первых намеков на поломку следует немедленно проверить следующие узлы устройства: Идеальное расстояние между электромагнитными катушками и поршнем нужно выставить от 0,4 до 0,5 см. При несоблюдении этих расстояний будет происходить биение катушек при слишком большом промежутке и перегреваться мотор при малом.

Осушение водоема дренажным насосом

Поршень не должен иметь механических повреждений и дефектов, его состояние должно быть эластичное. Закрывающий входные отверстия клапан должен иметь зазор между корпусом от 0,7 до 0,8 мм. Воздух должен проходить свободно при вдувании на стороне забора. Часто случается, что плохая работа насоса не связана с его поломкой. Могут быть перепады электроэнергии в сети.

Поэтому, перед тем, как начинается разборка устройства убедитесь в соответствие сетевого напряжения, которое должно составлять 220-240 В. Следует отметить, что для долговременной и надежной работы насосного оборудования необходимо своевременно проводить технический осмотр и обслуживание устройства и следовать правилам технической эксплуатации.

Источник статьи: http://byreniepro.ru/nasosy/remont-drenazhnyh.html

Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?

Ремонт насоса и диагностика

Если ваш дренажный насос перестал перекачивать воду, причин неполадки может быть несколько. Чаще всего это связано с засорением трубопровода, поломкой рабочего колеса, заблокированным рычагом поплавка.

Для выявления неисправности стоит провести ряд действий. Только когда удастся установить причину происходящего, можно переходить к ее устранению. Рассмотрим ключевые неполадки

Поплавок лома или не работает.

Насос начинает работать с поплавковым рычагом. Он определяет количество воды в источнике и подает сигналы на оборудование. Если поплавок блокируется сторонними предметами, он не сможет нормально функционировать. Из-за этого блокируется запуск дренажного насоса.

Отсутствие обратного клапана или неполадки с ним.

На напорном трубопроводе необходимо установить обратный клапан, чтобы вода не текла в обратном направлении по коммуникациям. Если обратный клапан отсутствует, вода потечет обратно и заставит рабочее колесо вращаться в противоположном направлении. Если конструкцией предусмотрено наличие обратного клапана, но он не выполняет свою функцию, проверьте исправность элемента.

Засорение нагнетательного водопровода.

Если это случилось, вода не сможет транспортироваться. Засоренные нагнетательные трубопроводы встречаются довольно часто, особенно если они расположены под углом.

Засорение впускного канала.

Вода в источнике сначала проходит через вход, затем по напорным трубопроводам. Даже если ваши нагнетательные линии чистые, есть риски засорения на входе.

Замерзание.

Если в дренажный насос случайно попал лед из замерзшей воды поддона, нагнетательные трубопроводы или впускное отверстие могут замерзнуть. Из-за этого блокируется работа всего насоса.

Проблемы с вращениями крыльчатки.

Крыльчатка – это механизм, отвечающий за перекачивание воды. Рабочее колесо является источником центробежной силы, которую насос использует для всасывания воды. Если защитный кран загрязнен, происходит заклинивание крыльчатки. С остановкой крыльчатки насос не будет работать.

Маленький диаметр напорной системы.

Если диаметр напорных трубопроводов слишком мал, это отразится на эффективности работы насоса. Оборудование по-прежнему будет перекачивать жидкости, но насос может наполняться быстрее.

У каждого насоса есть срок эксплуатации. Производитель в паспорте оборудования указывает, сколько лет сможет работать оборудование при соблюдении правил пользованиям им. Если вы длительное время пользовались насосом, и он вышел из строя, это может говорить о необходимой его замене. Здесь нужно оценить, насколько рационально менять детали, производить ремонт. Или же лучше купить новое оборудование для выполнения поставленных задач.

Как отремонтировать дренажный насос своими руками ↑

Из всех перечисленных неисправностей дренажных насосов своими руками можно устранить лишь несколько. Реально освободить поплавок (тут инструкции вряд ли понадобятся), убрать заклинившие крыльчатку механические включения (нельзя стягивать крыльчатку, о чем в видео ниже), закрепить амортизатор, отремонтировать кабель. Для закрепления амортизатора нужно разобрать корпус и попросту подтянуть гайки на болтах крепления, законтрив верхнюю. Это самое простое из всего. Ремонт кабеля потребует времени, но это осуществимо. В отдельных моделях легко заменить конденсатор.

Все остальное не сделать без мастеров, а оборванный шток вообще исправить настолько трудно, что приобретение нового оборудования гораздо целесообразнее. Не удастся самостоятельно заменить клапан (сложно, нерентабельно) и отремонтировать обмотку — потребуется специализированный инструментарий. Впрочем, это не касается дешевых китайских насосов: их либо новые брать, либо самим чинить, так как высококвалифицированный ремонт обойдется дороже.

Гражданин рассказывает нам, как починить прибор, и какие при этом он совершил ошибки — якорь повредил, крыльчатку сломал (ох, и крепки же китайские крыльчатки). Человек работает весело, на пару с телевизором, потому многое проблематично услышать, зато все прекрасно видно. Своими руками он ломал только в начале, а потом уже чинил.

Если шнур питания вышел из строя, насос не включится (очевидно), но иной раз обнаружить неисправность невозможно визуально, то есть провода порвались внутри изолирующего кабеля.

Прежде чем пытаться отремонтировать кабель, надо понять, в каком месте он нарушен. Два наиболее вероятных — место подключения к насосу, отрезок у вилки — то есть наиболее часто перегибаемые участки. Тут понадобится медицинский метод — пальпация. То есть вам придется пальцами сжимать кабель, чтобы порванные провода соединились (с подводной лодки им все равно никуда не деться) — таким образом найдете место обрыва (если не забудете включить оборудование).

Чтобы исправить кабель, нарушенный в месте входа в корпус, его сначала нужно извлечь. Потребуется разборка. Здесь могут ждать сюрпризы: в некоторых ГНОМ-х болты не предназначены для закручивания нормальными отвертками — они сделаны под 3-лепестковую биту (встречается редко, сейчас уже шестиугольные отверстия чаще). Мотивация производителя неизвестна.

Внутри корпуса находится натяжное устройство. Его нужно снять, отвинтив 3 болта. Вынуть натяжную шайбу. Извлечь кабель. Обрезать его дальше места обрыва проводов и вставить обратно. Здесь может подстерегать очередной сюрприз — разбухший кабель не пройдет в предназначенное для него отверстие. Придется смазать его машинным маслом (вариант с извлечением муфты лучше не рассматривать: можете изуродовать деталь).

Все отсоединяемые провода нужно помечать, чтобы потом правильно соединить, не перепутав «землю», «ноль» и фазу (провод заземления, как правило, желто-зеленого цвета, «ноль» — голубого, но всякое бывает).

Вставив кабель, устанавливают на место натяжное устройство, закручивают болты, собирают схему, изолируют соединения. При установке крышки следите за тем, чтобы шип попал в паз. Не давите.

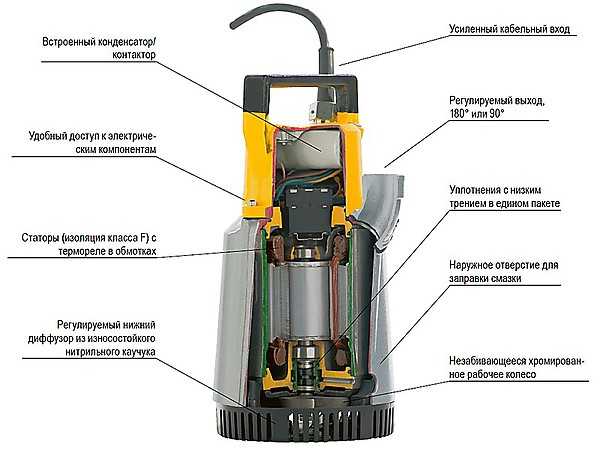

Устройство дренажника

В корпусе устройства установлены:

Защитная сетка внизу устройства. Предотвращает попадание мусора и крупных деталей в рабочее колесо.
Рабочее колесо (крыльчатка). Вращаясь, он создает вокруг себя разреженную среду, за счет которой абсорбируется жидкость.
Несущий щит. Защищает двигатель, ротор и вал от попадания влаги.
Ротор устанавливает энергию вращения для рабочего колеса.
Вал считается элементом двигателя, проходя через всю полость агрегата, он прикреплен к ротору.
Конденсатор действует как переключатель.
Плавающий. Размещенный снаружи устройства в опущенном состоянии, он предотвращает запуск двигателя, предотвращая перегрев из-за работы всухую.
Кабель. Предназначен для подачи электричества.

Конструкция агрегата герметична. В каждом отсеке, включая двигатель, между перегородками есть резиновые уплотнители.

Частые причины выхода из строя Sololift2

Как уже было отмечено выше, большинство поломок связаны с неправильной эксплуатацией оборудования. К самым частым причинам относятся:

Подключение к посудомоечной или стиральной машинке насоса, не предназначенного для принудительной транспортировки жидкости, имеющей высокую температуру. Работая в режиме перегрева, Сололифт выходит из строя. В такой ситуации замена электропривода не решит проблему – необходимо менять сам насос на модель С-3, которая предназначена для перекачивания горячих жидкостей.
Попадание посторонних предметов (веревок, тряпок, пластика, средств личной гигиены и др.) в режущий механизм. Приводит к заклиниванию насоса и перегреву мотора. В результате через некоторое время такой работы сгорает одна из обмоток. Проблема решается заменой электродвигателя.
Слив в унитаз различных строительных смесей и клеев во время ремонта приводит к их налипанию на движущиеся части насоса. Это может привести к замедлению работы агрегата (вплоть до полной остановки) и перегреву электромотора. Двигатель сгорает, а его замена будет стоить владельцу чуть ли не половину цены нового Сололифта.
Оставление насоса в неотапливаемом помещении (в загородном доме или на даче) на зимний период. Образующийся внутри лед деформирует Sololift изнутри. Поломка также не относится к гарантийному случаю – устранить неисправность можно только заменой насосной части за свой счет.
Попадание жидкости в электрическую часть Сололифта. Влага может вызвать перегорание и полный выход из строя электрических устройств.
Отсутствие профилактический мероприятий по своевременной диагностике и прочистке труб канализации от различных загрязнений, в результате чего оборудование дает сбой. Частичная закупорка отводящей трубы приводит к частым включениям и перегреву двигателя, в результате чего он также может выйти из строя

Чтобы свести к минимуму вероятность возникновения такой ситуации, важно предусмотреть еще на этапе выполнения трубной разводки, чтобы было как можно меньше изгибов. При прокладке следует также выдержать необходимый уклон, а трубы желательно выбрать диаметром побольше.
Несвоевременная прочистка компонентов сливной камеры Сололифта

Если насос много лет не разбирался и не промывался, велика вероятность того, что из-за всевозможных отложений и скопления грязи некорректно работают датчик уровня и реле давления. По этим причинам насос может либо включаться через раз, либо очень часто.

Благодаря легкости обслуживания и простоте конструкции выполнить диагностику и произвести ремонт насосов серии Sololift2 своими руками сможет даже новичок

Однако при этом важно строго соблюдать элементарные правила безопасности. Прежде всего необходимо обесточить агрегат и убедиться в том, что все вращающиеся узлы остановлены

Разбор насоса

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке.

Нарушение герметичности насосной установки

В первую очередь, исключите возможность протекания накопительного бака — осмотрите все узлы сопряжения насоса с унитазом и отводными трубами. Со временем целостность резиновых патрубков и муфт может нарушиться, что приводит к утечке воды из системы. Это влияет на правильность снятия показаний давления датчиком.

Насос снабжен несколькими патрубками для подсоединения к сантехническим приборам и отводной трубе

Еще одно «тонкое место» канализационного насоса — обратный клапан, расположенный в выходном патрубке установки. Данная деталь препятствует возврату откачанной субстанции внутрь накопительного бака насоса. Засор клапана может привести к нестабильной работе насоса. Необходимо проверить клапан и прочистить его, а в случае неисправности — заменить.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.
