Монтаж осветительных щитов реферат

Шкаф управления наружным освещением (ШУНО)

Дополнительно НПО GALAD предоставляет услуги по проектированию объектов, шеф-монтажу и обучению персонала клиента. Ниже представлен перечень стандартного оборудования. При этом наша компания предлагает возможность разработки и изготовления оборудования по требованию клиента.

Щиты для управления наружной системой освещенности могут быть разных видов. На сегодняшний день существуют следующие модели:

шкаф для управления подсветкой (ЩУО). Они предназначены для того, чтобы управлять внутренней и уличной подсветкой при наличии системы переменного тока с напряжением в 380/220 В, а также частотой 50 Гц;

Устройства подобного типа сегодня выполняются в современном виде и зачастую имеют в своей основе модульную аппаратуру. Она устанавливается в боксах и на DIN-рейки.

Щит Управления Уличным Освещением с Фотореле

LED светильники, прожекторы, опоры, мачты и прочее осветительное оборудование от производителя с доставкой по всей РФ

В целом шкаф управления уличным освещением позволяет:

в автоматическом режиме включать-отключать осветительные приборы;
распределять и вести учет электроэнергии между потребителями;
защитить оборудование от перегрузок, сверхтоков, импульсных скачков напряжения.

для управления ландшафтной и архитектурной подсветкой;
контроля осветительных систем на городских и междугородних автодорогах;
контроля систем светофорного регулирования;
автоматической работы системы охранной сигнализации;
контроля работы энергосберегающих сетей и систем связи.

Основные характеристики устройства можно узнать из маркировки, которая представляется в виде ШУНО-X-ХХХ-ХXX-ХХ-Х:

где Х – количество питающих вводов;
ХХХ – величина номинального тока коммутационного аппарата;
ХХХ – номинальное значение тока предохранителя;
ХХ – количество линий, которые можно присоединить;
Х – редакция устройства.

Адресное управление шкафом обеспечивает ЭПРА – электронное устройство пускорегулирующего типа. Для контроля работы светодиодных светильников их оснащают приемниками команд. В зависимости от сферы применения шкафы управления делятся на несколько видов:

ЭП-ШУНО-1. Используется на административных и промышленных объектах для контроля осветительных систем. При достижении определенного порогового значения освещенности шкаф может включать и отключать осветительные приборы. Дополнительно на оборудовании предусмотрены кнопки для ручного отключения и включения.
ЭП-ШУНО-И170. Кроме стандартных функций предусматривает оперативное включение-отключение электрических цепей.
ЭП-ШУНО-3. Отличаются от предыдущей модели увеличенным номинальным током на вводных и отходящих группах. Дополнительно оснащены АСУНО – автоматизированным программно-аппаратным комплексом. Оборудование позволяет разделять управление разными режимами освещения.
ВРШ-НО-М8. Специальное оборудование, позволяющее включать и отключать освещение города в вечернее и ночное время.

Шкаф управления уличным освещением | Полный обзор
ЩО из негорючего пластика обладают эстетическим внешним видом и пригодны для монтажа внутри помещений. Пластик таких щитов совершенно не распространяет горение и не требует заземления. В зависимости от типа монтажа такие щиты могут быть:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Щиты для наружного освещения: обзор, как подключить допустимость подключения к кабелю ввода несколькими способами посредством пакетного выключателя или с помощью специальных силовых клемм ;. Спрашивайте, я на связи!

Сфера применения

Большой выбор типоразмеров, возможность установки на фундамент или вертикальную опору сделали шкафы незаменимым элементом осветительной сети улиц и дорог. Однако только этим назначением сфера использования таких конструкций не ограничивается.

Сегодня ящики управления освещением применяются в самых различных отраслях деятельности человека, таких как:

Подсветка в тоннелях;
Диагностика систем наружного освещения;
Ландшафтное проектирование;
Архитектурные памятники и учреждения культуры;
Видеонаблюдение, охрана;
Светофоры;
Телекоммуникации.

Критерии выбора

Оборудование этого класса представлено в широком ассортименте, что заставляет задуматься даже специалиста. Но как же тогда не ошибиться в выборе рядовому потребителю? Прежде всего нужно определиться с основным вопросом – для каких целей приобретается такое оборудование? И в зависимости от этого аспекта выбирать модель.

На промышленных объектах обычно используют ящики или шкафы управления наружным освещением или ШУНО. Но стоит учитывать, что они могут иметь различное исполнение.

Модель ШУНО

Включение и выключение установки в них может осуществляться следующими способами:

По сигналу фотодатчика;
По программе в заданный промежуток времени;
Вручную при нажатии установленных на лицевой панели кнопок;
С диспетчерского пункта с использованием устройств телемеханики.

Если необходимо не только управлять работой осветительных сетей, но и вести учет и распределение электроэнергии, то лучший выбор – это шкаф управления наружным освещением ШУНО. Обычно он комплектуется блоками низковольтного оборудования:

Ввода;
Учета;
Коммуникации;
Предохранителей.

В городских осветительных системах используются специальные вводно-распределительные шкафы – ВРШ-НО. Они способны управлять приборами на расстоянии, а также вести учет электроэнергии. В комплектацию таких щитов управления наружным освещением включены следующие элементы и схемы:

Вводная панель с трансформаторами и рубильником;
Планочные держатели и электромагнитные контакторы;
Устройства учета и телемеханики;
Модульные выключатели.

Такие узлы устанавливаются на улице и не требуют выполнения фундамента. Они могут использоваться в составе распределительного щита в отдельном функциональном блоке.

Вводно распределительные шкафы

Еще один вид – это устройства повышения качества освещения. Их назначение – это автоматизация наружного освещения. Наиболее широкое распространение шкафы управления освещением ШУО получили в энергосберегающих программах. В их комплектацию обычно включается один из модулей Кулон-Ц.

Обслуживание и эксплуатация ящика

Оборудование, работа которого основана на использовании электричества можно использовать, только при соблюдении определенных правил. Поскольку щиты управления освещением относятся к классу 01 по степени защиты от поражения электротоком, то они должны быть надежно заземлены.

К выполнению каких-либо работ по обслуживанию или ремонту оборудования, расположенного внутри щита можно приступать только после отключения его от сети. Причем допускаются только специалисты с 3-ей группой по ПТБ. Приступать к техническому обслуживанию следует после изучения инструкции, поставляемой в комплекте с оборудованием.

Обслуживание и монтаж щитов

Производятся такие работы не реже 2 раз в год и состоят из следующих этапов:

Осмотра целостности корпуса, удаления с него пыли и грязи;
Проверка отсутствия повреждения в отдельных узлах шкафа;
Контроль за сохранностью соединительных проводов и заземления.

Если шкаф проходит техническое обслуживание в первый раз и ни один из его узлов не был в ремонте, то нужно убедиться в целостности маркировки и пломб.

Особенности монтажа

Выбор ящика управления освещением – это только малая часть работы. Одним из важных аспектов является качественное выполнение монтажных работ. От того насколько профессионально они выполнены зависит эффективность использования шкафа управления освещением. Только правильно собранная конструкция сможет обеспечить работу системы в автоматическом режиме и контроль за основными ее основными параметрами.

Чтобы в дальнейшем не пришлось ремонтировать оборудование установку шкафа следует доверять электромонтажникам. Только они имеют необходимые знания для сборки и настройки системы, которая будет управлять работой приборов освещения и защитит их от скачков напряжения и КЗ в электросети.

Осветительный щиток с выключателем (ОЩВ)

Кроме стандартной функции включения и выключения электрических цепей, осветительный щиток с выключателем способен разъединять цепи при аварийных ситуациях (короткое замыкание или перегрузка). Единственные отличия между всеми осветительными щитами с выключателем (ОЩВ) – это конструкция изоляционного короба и установленные внутри него электротехнические аппараты (расцепители), нужное количество которых заказчик может выбрать сам.

Осветительный щит с выключателем (ОЩВ) — это гнутые стальные профили, из которых делается металлический корпус. Ввести питающие или вывести отходящие линии можно снизу или сверху щитка. Доступ в корпус ОЩВ осуществляется через дверцу, на которой установлен замок. Корпус ОЩВ монтируется на вертикальную поверхность.

Осветительный щиток с выключателем прост в использовании, так как все выключатели щитка собраны на единой панели

Благодаря изолированному корпусу, в который спрятаны токоведущие линии, исключается любая возможность контакта с оголенными проводами из-за неосторожности

Щиты осветительные ОЩВ присоединяются к трехфазным питающим электрическим сетям напряжением 380/220 В переменного тока частотой 50 Гц с и обеспечивают возможность присоединения к четырех- и пятипроводным питающим сетям.

По виду установки ОЩВ делятся на:

навесные осветительные щиты (ОЩВ), для установки на стенах, колоннах и других подобных конструкциях;
встраиваемые осветительные щиты (ОЩВ), для установки в нишах стен.

Щит Осветительный ОЩВ условия эксплуатации:

Температура окружающего воздуха от +1 до+40 С
Высота над уровнем моря не более 2000м
Невзрывоопасная окружающая среда, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию
Степень защиты IP30,P54 по ГОСТ 14254-96

Обзор прибора

Щиты для наружного (аварийного или рабочего) освещения представляют собой прибор, который дает возможность вести контроль над тем, как подается свет на улицу в течение суток. Данное устройство отвечает за:

электропитание различных источников;
защиту электроприборов от возможных перепадов напряжения;
предотвращение риска короткого замыкания.

Управление городскими сетями наружного освещения и инженерной защиты предполагает обязательную установку щитов. Без них невозможна организация уличного освещения, чтобы были соблюдены нормы освещенности. Для электрощитовой существуют специальные нормы и предписания. Это в первую очередь касается того, какой будет схема щитка, и как к нему будут идти подключения осветительных приборов. Щит аварийного освещения (или рабочего типа подсветки, как его иногда называют) должен работать стабильно, чтобы полностью выполнять свои функции. Обычно он работает при напряжении в сети, которое равно 380 и 220 В. С их помощью обеспечивается автоматизация управления уличной подсветкой.

Наружное освещение

Для этого такие аппараты в своем устройстве часто содержат фотодатчики, которые способны улавливать определенный уровень освещенности и подавать соответствующий сигнал для отключения или включения щита. Наладка щитов может вестись как с помощью переключателей, так и самостоятельно.

При всем этом следует учитывать нормы, установленные для электрощитовой, чтобы она могла выполнять свои прямые обязанности полноценно. Установка щита для рабочего типа подсветки осуществляется посредством сварки. В целом можно сказать, что ЩАО представляет собой частный случай распределительного электротехнического щита.

Место расположения и размеры

Перед тем, как приступать к монтажу щитка освещения нужно выполнить ряд подготовительных работ. Также нужно правильно подобрать размеры.

Расположение ЩО

Одним из главных правил является расположение. Оно должно соответствовать ряду правил, с которыми мы детально ознакомимся. В п.7.1.28 ПУЭ указано, что место размещения должно быть удобным для обслуживания. Кроме этого, установку нельзя проводить в помещениях, которые располагаются под душевыми, ванными или банными помещениями.

Ниша в стене для установки щита

Вот дополнительные правила, которыми нужно руководствоваться:

Расстояние от труб коммуникаций должно составлять 1 метр. При этом необходимо полностью исключить вариант затопления. Уровень расположения щита от пола должен быть выше возможного уровня затопления. К следующему этапу специалисты относят выбор конструкции. Здесь вам нужно будет определиться с местом установки конструкции. Вариант установки может быть встроенным и навесным. Первый вариант является более подходящим, так как он не занимает много места

Если вы решили заниматься установкой самостоятельно, тогда нужно обратить внимание на материал. В этом вопросе принципиальным будет становиться место установки щита. Для установки в доме лучше выбирать пластиковые щиты освещения

Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление. Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр. Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев

Для установки в доме лучше выбирать пластиковые щиты освещения. Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление. Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр. Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

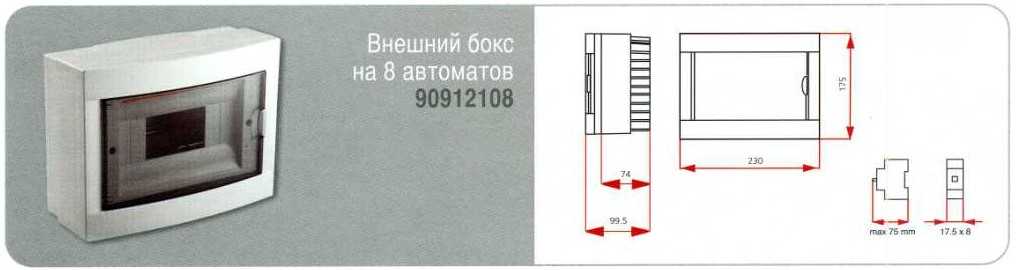

Габариты

Теперь пришло время определиться с размерами распределительного щита. Этот фактор в большинстве случаев зависит от количества оборудования, которое вы решили подключить. Поэтому перед покупкой сначала нужно определиться, что здесь будет установлено.

Для выбора оптимального размера обратите внимание на:

Определитесь с вводным автоматом. Если они уже присутствуют на этажном щите, тогда установка будет нецелесообразной.
Специалисты рекомендуют устанавливать отдельный вводный автомат только в том случае, если электрический ЩО получает питание от распределительного щитка с автоматами защиты, имеющими больший номинальный ток.
Если планируете установить предохранители для защиты групповых сетей, тогда установка вводного автомата является обязательной.
Наличие счетчика. При установке счетчика в щитке должны присутствовать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
Если подключение счетчика будет осуществляться через трансформаторы, тогда здесь должен быть предусмотрен отдельный отсек, который при необходимости можно запереть.
Чтобы правильно подобрать габариты щита освещения нужно знать количество групп. Поэтому расчет лучше всего выполнить заранее.
Подумайте о дополнительном оборудовании, которое желаете установить. Если вы решили выполнить установку дополнительного оборудования, тогда нужно предусмотреть место для его дальнейшего монтажа.

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты. В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Управление освещением автоматизированных цехов

Специфические особенности имеет управление освещением автоматизированных цехов. Групповая осветительная сеть автоматизированных цехов должна быть так запроектирована, чтобы на периоды, когда в цеху не производятся наладочные работы, имелась возможность отключения части общего освещения. Установки общего освещения автоматизированных цехов должны состоять из двух независимо друг от друга управляемых частей. При работе обеих частей осветительной установки по площади цеха создается освещенность, выбранная по нормам для данного цеха. При отключении большей части установки остающаяся во включенном состоянии «дежурная» часть ее обеспечивает освещенность, достаточную для общего наблюдения за работой механизмов.

Управление освещением автоматизированных, как и других, цехов должно быть удобным в эксплуатации, включение и выключение светильников должны производиться без больших потерь времени. В некоторых случаях схемы управления должны обеспечивать возможность включения и выключения освещения не из одного, а из двух мест. В других случаях рационально управление сосредоточить в одном месте — на пульте у диспетчера цеха. Это даст возможность при пользовании средствами телевизионной техники включать полное освещение для получения на экране телевизора более отчетливого изображения контролируемого технологического процесса.

Освещенность щита

Освещение электрощитовой

Электрощитовая представляет собой отдельное помещение, где отлично видно, как можно реализовывать нормы освещенности, которые установлены нормативно-правовой документацией.

Нормы, которые существуют для этого помещения, могут реализовываться различными способами. Но для начала обустройства необходимо знать, какие вообще нормы приняты для конкретного типа электрощитовой. И документация, что регулирует их, может быть различной, от государственной до региональной

Но в первую очередь необходимо обращать внимание на те нормы, которые приведены в СП и ТКП

Итак, согласно этим документам, освещение в электрощитовой должно быть:

выполнено по аналогии с рабочим местом или подсветкой безопасности;
в редких случаях его рекомендуется оформлять в виде ламп накаливания. Не рекомендуется выполнение аварийной подсветки с помощью разрядных ламп высокого давления;
питание рабочего (или аварийного) типа подсветки должно быть раздельным, а вот подсветка безопасности или эвакуационного типа может формироваться по общему плану;
осветительные приборы могут питаться от любой сети;
управление уровнем освещенности может производиться с помощью выключателей.

Следуя таким рекомендациям, можно без проблем создать требуемый уровень освещенности в электрощитовой.

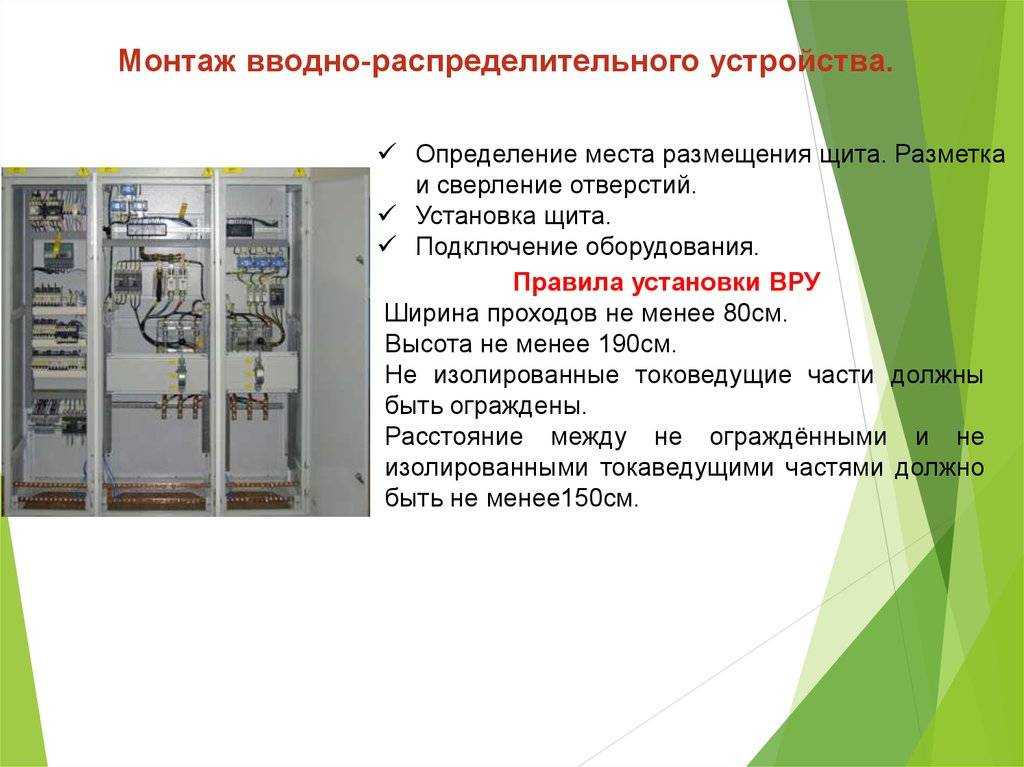

Монтаж щитов управления освещением в основном выполняется в два этапа.

На первом этапе, вместе с проведением строительных работ, устанавливаются закладные части согласно проекта, происходит прокладка кабельных трасс к щиту, подготавливается сеть заземления. Также до начала установочных работ, производится закладка сети освещения, заземляющей магистрали, установка опорных конструкций для крепления кабелей.

После того, как подготовительные работы закончены, можно переходить ко второй стадии установки осветительного щита, которая состоит из непосредственного монтажа щита, прокладки кабелей в заранее подготовленные трассы, установка кабельных муфт, подсоединение кабелей.

Установка щитов происходит в строго вертикальном положении. Для этого можно воспользоваться уровнем или отвесом. Расстояние щита от трубопроводов должно быть не менее 50 сантиметров. Крепление щитов в нишах осуществляется с помощью распорных болтов (закладных деталей), или же дюбелями.

Конструкция современных осветительных щитов позволяет производить их установку до начала отделочных работ. В соответствии со стандартами безопасности (большинство моделей щитов имеют степень защиты IP 31) в обязательном порядке необходимо произвести подключение щита к магистрали заземления.

Для учеников 1-11 классов и дошкольников
Бесплатные сертификаты учителям и участникам

Описание презентации по отдельным слайдам:

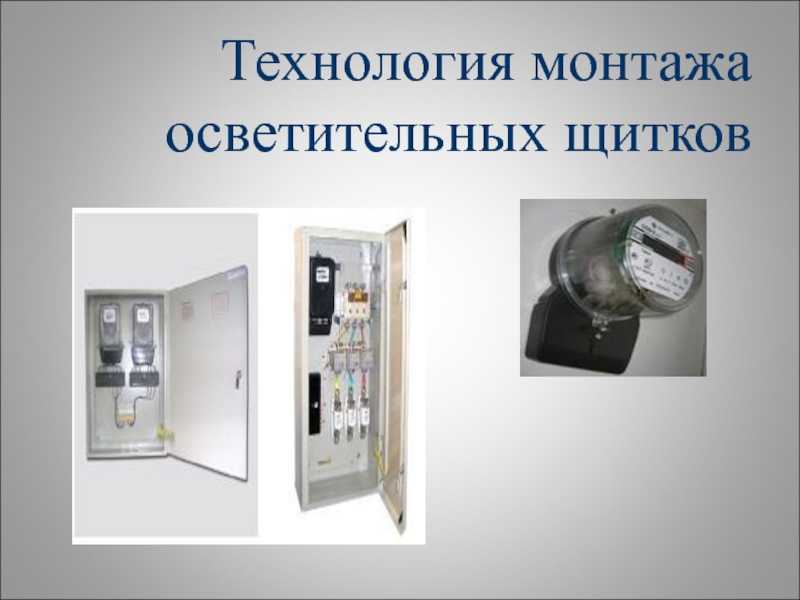

Технология монтажа осветительных щитков

Назначение осветительных щитков Щитки осветительные (они же — щиты управления освещением) являются основой любого дома или же здания Щитки предназначены: для приема и распределения электрической энергии в осветительных установках производственных, общественных, административных и других подобных зданиях для нечастого включения и отключения линий групповых цепей и их защиты при перегрузках и коротких замыканиях присоединяются к трехфазным сетям с системами

Распределительный щит состоит : автоматов защиты линий автоматов потребителей УЗО общего автомата защиты общего УЗО нулевых шин земляной шины счетчика

На первом этапе, вместе с проведением строительных работ: 1. Устанавливаются закладные части согласно проекта, 2. Происходит прокладка кабельных трасс к щиту, 3. Подготавливается сеть заземления. После того, как подготовительные работы закончены, можно переходить ко второй стадии установки осветительного щита, которая состоит из: 1. Непосредственного монтажа щита 2. Прокладки кабелей в заранее подготовленные трассы 3. Установка кабельных муфт 4. Подсоединение кабелей Монтаж осветительного щитка.

При монтаже щитков выполняют следующие работы: 1. Транспортировка панелей к месту установки 2. Распаковка 3. Сборка металлических конструкций щитка 4. Ошиновка 5. Монтаж приборов и аппаратов 6. Монтаж проводов на панелях 7. Монтаж контрольных кабелей 8. Разводка и подключение проводов и жил контрольных кабелей 9. Пуско-наладочные работы Монтаж щитков

Технология монтажа щитков В нишу, предварительно выдолбленную в стене, установите новый квартирный щиток, который (на первом этапе электромонтажа) зафиксировать с помощью деревянных клиньев. Впоследствии привинтить его к стене шурупами с дюбелями, щели замажьте алебастром. Фазный, нулевой защитный и нулевой рабочий проводники внутренней электропроводки и силового кабеля необходимо вывести на щиток через ПВХ-шланги и подключить к клеммам заземления, устройству защитного отключения (УЗО), защитным автоматам, счетчику электроэнергии и общему автомату защиты 40 А. Установочные устройства в щитке (УЗО, защитные автоматы) соединить между собой с помощью шины.

Шланг, независимо от того пропущены ли в него провода или они будут затягиваться позже, уложить в штроб так, чтобы его конец вышел в нишу для установочной либо ответвительной коробки, и временно закрепить на стене предварительно разведенным алебастром, наносимым шпателем. В скрытый шланг затянуть провод сначала тросиком-протяжкой со стороны ближайшей розетки или ответвительной коробки, а затем руками. Концы провода закрепить в клеммах соответствующего распределительного устройства.

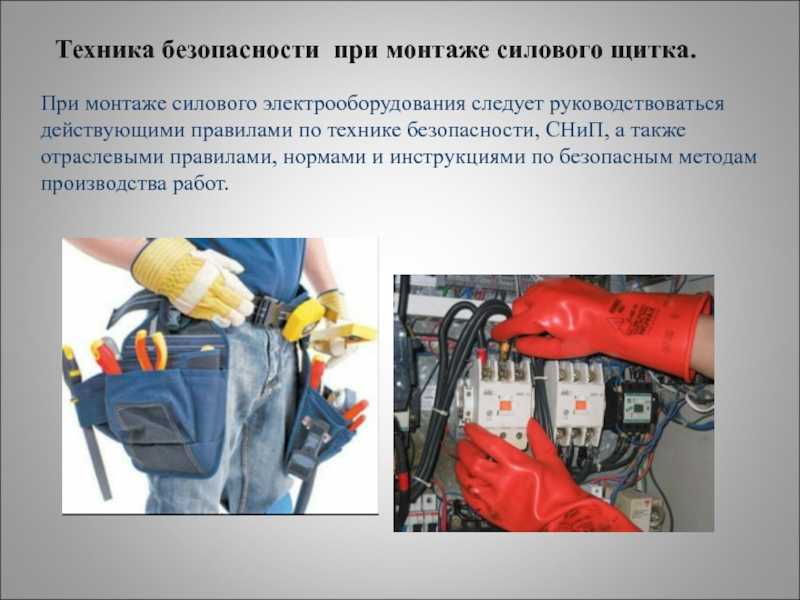

Техника безопасности при монтаже силового щитка. При монтаже силового электрооборудования следует руководствоваться действующими правилами по технике безопасности, СНиП, а также отраслевыми правилами, нормами и инструкциями по безопасным методам производства работ.

Электрические сети квартир крайне редко подразделяются на силовые и осветительные щиты. Обычно такое оборудование размещается в одном корпусе. Аналогичная ситуация встречается в офисных и небольших промышленных помещениях.

Выбор правильного места для установки фотоэлемента для включения света

Чтобы уличный светильник с фотореле исправно работал, следует правильно выбрать место для его установки. В первую очередь нужно знать, что датчик должен располагаться там, где он будет хорошо освещаться лучами Солнца в периоды восхода и заката.

Установка фотореле на открытом пространстве

Если фотоэлемент будет установлен вблизи дороги, необходимо позаботиться о том, чтобы на него не попадали лучи фар проезжающего транспорта. Также нужно монтажные работы проводить таким образом, чтобы до датчика в случае необходимости было удобно достать. Как показывает практика, правильно установить фотореле достаточно сложно. Для этого нужно перемещать его в предполагаемой зоне монтирования, чтобы достичь должного эффекта.

Разновидности ШУО

Сегодня существует огромное разнообразие ШУО по материалам изготовления, свойствам корпуса, типоразмерам и способу установки (столбовые и фундаментные). Например, для наружной эксплуатации производители электротехнического оборудования выпускают специальные антивандальные шкафы из пластика или металла.

ШУО могут использоваться для решения нескольких задач:

управление осветительными узлами на автомобильных дорогах городского и междугородного сообщения;
контроль над работой энергосберегающих сетей при помощи специальных автоматизированных частей;
управление архитектурным и ландшафтным освещением парковых аллей, городских улиц, фонтанов и других объектов;
автоматическое функционирование охранных систем, включая сигнализацию и видеонаблюдение;
светофорное регулирование;
контроль над работой систем связи (различные телекоммуникации, интернет и слаботочные устройства).

Выбор способа управления (читайте выше) зависит от предназначения, условий эксплуатации, свойств ШУО. Рассмотрим несколько основных разновидностей.

Вариант первый – ЭП-ШУНО-1

Данный электротехнический элемент может использоваться для автоматического, ручного, местного или удаленного управления осветительными сетями и другими установками на промышленных и административных объектах. Шкаф данной модели может включать и отключать осветительные установки при помощи сигналов с фотореле, когда освещенность достигает определенного порогового значения.

Системы могут включаться и отключаться в установленные отрезки времени в зависимости от заданной программы. При помощи кнопок, расположенных на корпусе, в любой момент времени сети можно включать и отключать вручную. То же самое можно выполнять из диспетчерских пунктов за счет оборудования телемеханики.

Вариант второй – ЭП-ШУНО-И170

Данное оборудование, помимо стандартных функций, может осуществлять оперативные включения и отключения электрических цепей, количество которых может быть не более шести за час. Производится устройство по типовым схемам, комплектуется стандартными низковольтными приборами. В зависимости от индивидуальных пожеланий заказчика, шкаф может быть переоборудован, могут быть изменены габариты и электрическая схема.

Базовая комплектация таких шкафов содержит четыре основных блока:

узел ввода с выключателем, разъединителем и предохранителем;
узел учета с измерительным трансформатором тока, испытательной коробкой и счетчиком (его выбирает сам заказчик);
узел коммутации с контакторами, промежуточными и временными реле, фотореле, переключателями режимов;
узел отходящих линий с предохранителями на специальных держателях.

Вариант третий – ЭП-ШУНО-3

По назначению напоминают предыдущую модель шкафов управления освещением – ЭП-ШУНО-И170. В отличие от них, в данной модели существенно увеличены номинальные значения токов на вводных и отходящих группах, используется намного больше защищаемых линий и специальная автоматизированная система АСУНО.

При помощи такой модели можно выполнять раздельное управление несколькими режимами освещения, включая уличное, архитектурное и рекламное. Оборудование может дополняться вертикальными держателями или выключателями с предохранителями.

Вариант четвертый – ВРШ-НО-М8

Такое оборудование используют для автоматического или ручного включения/отключения городского освещения в вечернее или ночное время суток. Шкаф также способен вести учет электрической энергии, управлять освещением при помощи устройств телемеханики. Внутри содержится дополнительный абонентский отсек, а в базовую комплектацию входят следующие блоки:

вводная панель с переключателем, блоком предохранителей и измерительным трансформатором;
распределительная панель с контакторами, планочными держателями;
телемеханический щит учета со счетчиком, ящиком и системой телемеханического управления;
абонентский отсек с автоматическими выключателями модульного типа, осуществляющими защиту пользователей сети.

Для монтажа и эксплуатации данных моделей нет необходимости использовать бетонные или металлические сооружения. Шкаф может быть размещен на опорах. Если ШУО будет устанавливаться в блочно-распределительном пункте, то его можно разделить на несколько функциональных корпусов.

Вариант пятый

Такие устройства, аналогично предыдущим, автоматизируют процесс управления осветительными системами, осуществляют контроль и диагностику наружных линий. Их эксплуатируют в энергосберегающих и инвестиционных сетях с целью увеличения энергетической эффективности систем наружного освещения.

Управление освещением в жилых зданиях

В жилых зданиях схема питания должна обеспечивать возможность раздельного питания потребителей квартир и объектов коммунального и другого назначения. Это вызывает необходимость установки, кроме вводной панели щита, еще дополнительно двух или трех панелей. Более рационально применять единый комбинированный распределительный пункт с необходимой коммутационной и защитной аппаратурой. Питающий кабель к распределительному пункту подключается через рубильник, при помощи которого можно полностью отключить электросеть дома. Коммутационная схема распределительного щита обеспечивает раздельное питание квартир, коммунальных, общедомовых потребителей, лестничного освещения и наружного освещения.

4270

Закладки

Последние публикации

В НИУ «МЭИ» более 1500 школьников провели учебный день в университете

8 сентября в 14:47

103

Александр Бречалов и Игорь Маковский обсудили подготовку к отопительному сезону

8 сентября в 09:53

117

«Систэм Электрик» провела аудит первого проекта КРУ Systeme MVNex производства Rineco Group

7 сентября в 20:30

113

Игорь Маковский: крепкое социальное партнерство является надежной основой деятельности энергокомпании

7 сентября в 18:13

116

Станислав Воскресенский и Игорь Маковский приняли участие в общественной приемке новой системы уличного освещения в городе Шуя

6 сентября в 19:32

144

«Норникель» начал использовать видеоаналитику для контроля мутности воды на производстве

6 сентября в 19:02

157

«Транспорт будущего»: Московский Политех представит электротранспорт в «Технограде»

6 сентября в 18:54

140

Курчатовский институт определяет направление российской науки: генетика, материаловедение и медицина

6 сентября в 18:47

148

Полиэфирное волокно и переработка шерсти

6 сентября в 18:40

135

Специалисты Удмуртэнерго рассказывают студентам о перспективах развития энергетики

6 сентября в 11:48

148

Самые интересные публикации

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00

267654

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56

61709

Выключатели нагрузки на напряжение 6, 10 кВ

28 ноября 2011 в 10:00

54413

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00

33792

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00

25551

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00

23059

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00

22384

Схемы и группы соединений обмоток трансформаторов

7 января 2012 в 10:00

20076

Выключатель вакуумный трехфазный ВВ/TEL (Часть 1)

24 ноября 2011 в 14:00

17895

Элегаз и его применение. Свойства и производство

7 октября 2011 в 10:00

17432

Щитки для переносных осветителей

Ящик с понижающим трансформатором ЯТП

Согласно ПУЭ 7 (последнее издание) для переносных светильников, используемых в помещениях повышенной опасности, допускается применять питающее напряжение величиной не более 50-ти Вольт. Для его получения используются понижающие потенциал трансформаторы, преобразующие сетевые 220 Вольт в 12, 24, 36 или 48 Вольт.

Для обслуживания переносных осветителей выпускаются сборные щитки особой конструкции, в состав которых входят следующие узлы:

преобразователь напряжения;
автомат, используемый для защиты по входу;
автоматы, защищающие отходящие к потребителю линии;
розетка для подключения светильников переносного типа.

В некоторых моделях шкафов от вторичной обмотки трансформатора через автомат отводятся кабельные линии к стационарным светильникам, постоянно находящимся на одном месте.

Согласно ПУЭ, к опасным условиям, в которых использование переносных светильников обязательно, относятся работы, производимые в ограниченных пространствах:

в траншеях (при укладке кабельных линий, например);
в смотровых ямах и подвальных помещениях;
внутри резервуаров и наливных цистерн;
когда производитель работ находится в неудобном положении;
при возможности соприкосновения с элементами заземляющих устройств.

Во всех перечисленных ситуациях допустимое напряжение не должно превышать 12-ти Вольт.
