Как сделать рекуператор воздуха своими руками

Особенности рекуперативной системы вентиляции

Пластиковые окна, которыми оборудуются сейчас практически все квартиры, способны значительно уменьшить потери тепла. Но, вместе с тем, они также являются причиной застоя воздуха внутри помещений. Являясь полностью герметичными, такие окна нарушают природный воздухообмен, который необходим для поддержания нормального самочувствия человека.

Вдыхая влажный и разреженный воздух, насыщенный, к тому же, вредными испарениями, человек никак не улучшает свое здоровье. Повышенная утомляемость, бессонница, нервозность #8212; лишь некоторые из возможных последствий такого состояния. Выходом может явиться регулярное проветривание помещений. Однако при этом теряется много тепла. Получается, что происходит обогрев улицы. А вот обеспечить одновременно и вентиляцию, и сохранение тепла поможет вентиляция с рекуперацией тепла.

Таким же действием обладает и кондиционер. Но, по сравнению с ним рекуператор является более экономичным, ведь для его питания необходимо всего 10-15 Вт энергии в час. При этом он подает в помещение свежий воздух, удаляет из воздуха излишнюю влагу, но сохраняет в помещении тепло. Это зимой. А летом происходит обратный процесс, препятствующий прохождению в дом жары с улицы.

Что дает вентиляция квартиры с рекуперацией

Перечислим основные преимущества, которые получают пользователи приточно-вытяжной вентиляции с рекуператором:

• Рекуператор обладает небольшими размерами, что позволяет размещать его в любом подходящем месте на наружной стене. Он не испортит дизайна комнаты.
• Монтаж прибора осуществляется очень быстро, с небольшим образованием пыли.
• Рекуперативная система вентиляции не требует установки воздуховодов.
• Обеспечивается полноценная вентиляция помещения с удалением излишков влаги.
• Затраты на отопление понижаются где-то на 25-30 %.

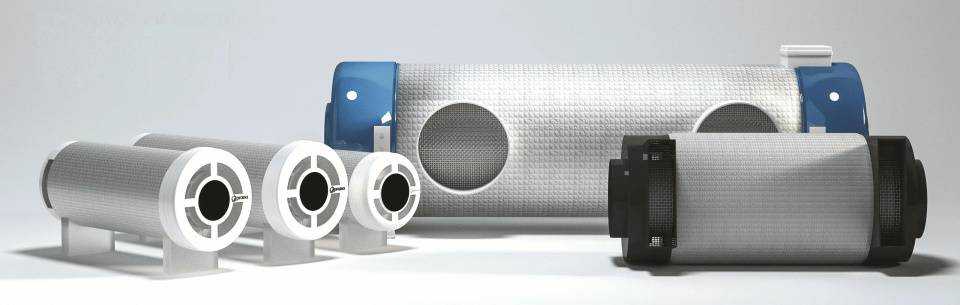

• Встроенные в систему фильтры обеспечивают чистоту входящего воздуха.
• Расход электроэнергии минимален. Необходимо лишь обеспечить работу приточно-вытяжных вентиляторов.
• Практически бесшумная работа рекуператора не создает никаких неудобств жильцам.
• Систему вентиляции можно включать по мере необходимости. Ей не обязательно постоянно находиться в работе.
• Ремонт системы практически не требуется, так как поломаться могут лишь вентиляторы.

Как устроен рекуператор

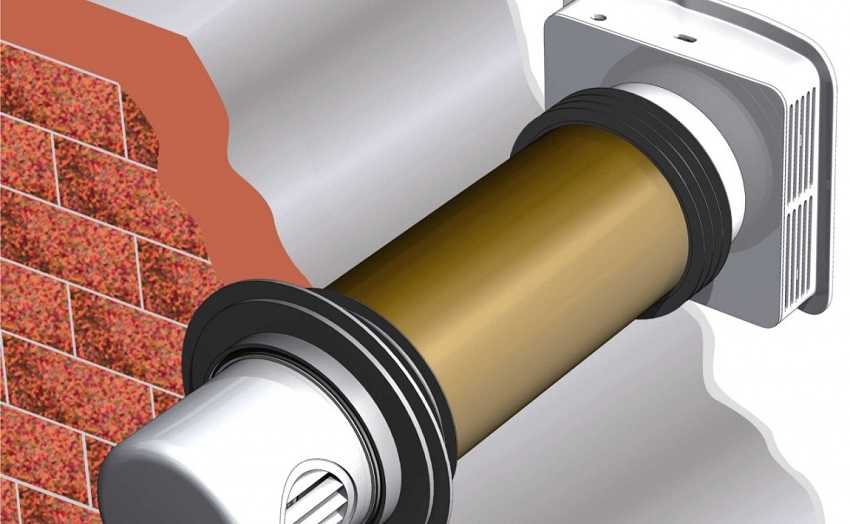

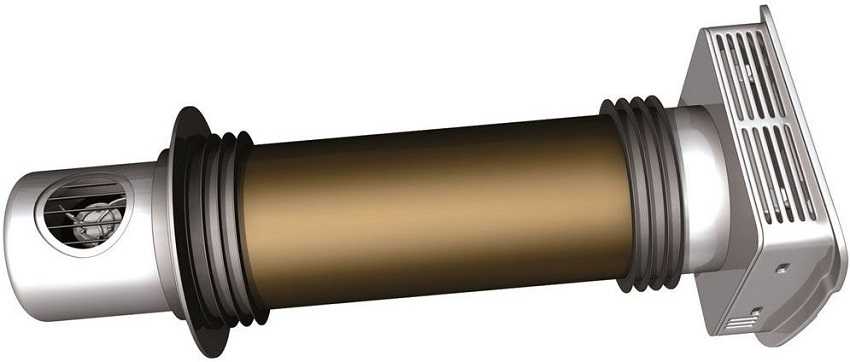

Конструктивно рекуператор является прибором, имеющим внутри двухстенный теплообменник. При прохождении через него двух потоков воздуха происходит обмен тепловой энергией между потоками. В результате этого процесса холодный уличный воздух согревается, а выводимый из помещения воздух свое тепло передает холодному воздуху. Получается, что тепло большей частью остается в помещении.

Помимо этого происходит удаление влаги из выходящего воздуха. Влага конденсируется на стенках теплообменной камеры.

Подсчитано, что приточно вытяжная вентиляция с рекуперацией способна предотвратить потерю 70 % тепла из помещения. КПД рекуператора составляет около 60 %.

Рекуператоры могут иметь различную конструкцию, обладая различной мощностью.

Как работает вентиляция с рекуперацией

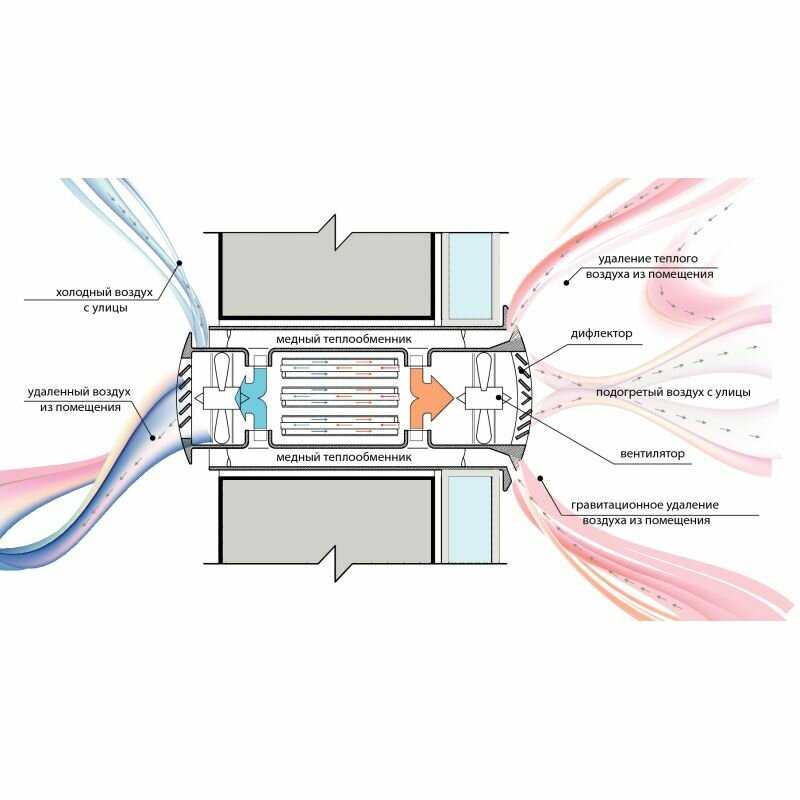

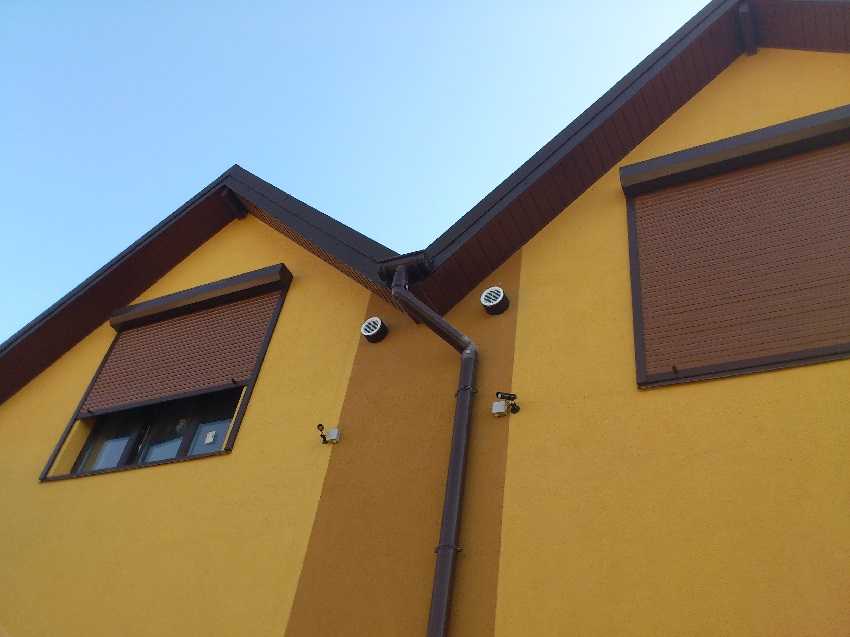

Прибор, обеспечивающий работу системы, устанавливается на наружной стене здания. Он имеет 2 вентилятора #8212; приточный и вытяжной. При включении прибора в работу работают одновременно 2 вентилятора.

Рекуперативная вентиляция происходит следующим образом. Вытяжной вентилятор забирает из комнаты загрязненный теплый воздух. Проходя через регенератор, воздух нагревает стенку теплообменника. Второй вентилятор обеспечивает приток воздуха с улицы. Холодный воздух, проходя через нагретый теплообменник, также нагревается и поступает в помещение.

Поскольку расход и поступление воздуха одинаковы, то в помещении поддерживается постоянное давление. Это не сказывается на самочувствии людей. Желательно, чтобы система вентиляции с рекуперацией была установлена во всех комнатах, так как наилучший результат прибор обеспечивает лишь в отдельно взятом помещении.

В некоторых приборах может находиться всего один вентилятор. В этом случае работа системы несколько отличается. Первоначально воздух вытягивается из помещения, нагревая теплообменник. Затем, ориентировочно через минуту, реле переключает направление вращения вентилятора на противоположное. Происходит забор холодного уличного воздуха, который нагревается от стенок теплообменника. В помещение попадает уже прогретый воздух. Затем вентилятор снова меняет направление вращения. Такой чередующийся цикл повторяется постоянно.

Уход за устройством несложен. Блок вынимается без усилий, после чего рекуператор промывается водой, просушивается, а затем устанавливается на прежнее место.

Как увеличить КПД

Для увеличения эффективности самодельного устройства следует тщательно исполнять технологические операции на всех этапах его проектирования и изготовления.

КПД – это доля энергии, которую при теплообмене тёплый воздух отдаёт холодному. Поэтому следует максимизировать эту долю:

• увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
• увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
• проектировать большие объёмы выходящего воздуха, чем входящего;
• использовать теплоизолирующие материалы хорошего качества;
• тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
• вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
• если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

После установки рекуператора в рабочее положение разумно и интересно узнать его КПД. Эта величина даёт отношение доли переданной холодному воздуху энергии от тёплого домашнего.

Порядок такой:

1. включаем прибор, выжидаем некоторое время;
2. градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
3. вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
   • Тр – температура на выходе рекуператора;
   • Ту – температура на входе, с улицы;
   • Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Что нам потребуется

• оцинковка – 4 листа;
• штанга резьбовая, ∅5 мм, длиной 2 метра – 1 штука;
• вентиляторы канальные, производительностью 300 м³/час – 2 штуки;
• поролоновый уплотнитель для окон, толщиной 4 мм, с самоклеющимся слоем – 2 рулона;
• силикон, подходящий для оцинкованной стали, нейтральный – 1 баллон;
• гайки М6 – 120 штук;
• гайки М5 – 8 штук;
• наружная клемная коробка – 1 штука;
• регулятор мощности вентиляторов – 1 штука;
• синтетическая мочалка-сетка в качестве фильтра – 1 штука;
• алюминиевый скотч;
• крепёж: саморезы для тонких пластин, заклёпки, алюминиевые уголки – сколько потребуется;
• тонкий шланг – в зависимости от удалённости фановой трубы;
• элементы воздуховодов – в количестве и ассортименте, необходимом для решения конкретной задачи;

Все необходимые материалы вместе со стоимостью транспортировки составили шесть тысяч рублей

Этот набор не является необходимым: Важно понять принцип, а что и как делать, зависит от каждого человека

Давайте на конкретном примере посмотрим, как можно сделать ретривер самостоятельно. Это устройство было создано на одном из объектов, а в качестве примера мы использовали готовое изделие от известного производителя вентиляционных систем.

Критерии выбора

Для того чтобы не допустить ошибки при выборе, следует обращать внимание на рекомендации и советы специалистов, в том числе:

1. Наличие дополнительного источника нагрева для защиты от обмерзания и поддержания КПД в холодное время года. Как правило, до -10⁰С оборудование работает стабильно, но при сильных морозах возможны сбои.
2. Толщина корпуса и материал изготовления каркаса с наличием мостиков холода, которые должны выдерживать снижения наружной температуры без дополнительной изоляции.
3. Массогабаритные показатели должны соответствовать помещению для монтажа.
4. Учёт свободного напора вентилятора, соответствующего объёму вентилируемого помещения.
5. Оборудование системами автоматики и возможность подключения дополнительных опций, которые с повышением комфорта при эксплуатации оборудования снижают издержки.
6. В качестве основного расчётного параметра производительности принимается объём воздуха, поступающий в помещение за один час. Согласно санитарным нормам, значение должно соответствовать одному крату общего объёма обслуживаемых помещений (кухня, спальня, гостиная) или 60 кв. для взрослого человека.
7. Напор вентилятора должен обеспечивать прокачку всей вентиляционной системы дома.
8. Уровень шумности не может нарушать комфорт пребывания в помещении и зависит от материала изготовления и толщины корпуса, мощности вентилятора и прочих параметров.

Таким образом, выбирая приточно-вытяжную систему с рекуперацией следует рассматривать её как климатический комплекс для поддержания расхода воздуха, температуры и влажности в заданном режиме. При этом оснащение дополнительными нагревателями, охладителями, увлажнителями и прочими осушителями становится объективной необходимостью. Все это должно минимизировать человеческого участие в процессе управления и повысить качество микроклимата в помещении.

Типы фильтров для вентиляции

Какие фильтры нужны для удержания всего вышеперечисленного? Выделяют три типа бытовых воздушных фильтров:

1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.

Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.

2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.

3. Фильтры класса Н (E), они же фильтры HEPA (EPA): H10 (Е10), H11 (Е11), H12 (Е12), H13 и H14. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.

Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.

Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.

СПЕЦИАЛИЗАЦИЯ ФИЛЬТРОВ:
Крупные загрязнения	Фильтры G
Средняя и мелкая пыль	Фильтры F
Мельчайшие загрязнения, PM2.5	Фильтры НЕРА
Пыльца и споры плесени	Фильтры F
Запахи и вредные газы	Фильтры АК

Теплообменник:

Я остановился на пластинчатом теплообменнике т.к. это самый простой вариант.

• Пластик
• Алюминий
• Мембрана

Что выбрать? Алюминий просто, надежен, но сложно клеить, резать и т.п. Очень тонкую фольгу сложно зафиксировать, толстая редкость и недешево. Вообщем алюминевый теплообменник проще купить заводской готовый. Мембрана — еще сложнее, но наверное самое хорошее решение, цена готовых начинается от 250 евро, сделать самому небольшого размера сложно из-за выдержки расстояний между пластинами, я так и не придумал как.

А вот пластика сейчас полно, пластик использует такие производители как вентс или например sistemair. Самое хороше и доступное решение это сотовый полипропилен (не путать с пвх и поликарбонат), толщина стенки самая маленькая из пластиков, сечение каналов любое на выбор, стоимость минимальна.

И так выбор сделан.

Листы сотового полипропилена нарезаны на куски размером 300х300, толщина 3 мм

3 мм зазор между листами выполнен вставкой из куска того же пластика. Клеится все отлично любым герметиком без запаха на основе мс-полимера.

Сотовые ячейки расположены в сторону приточного воздуха, а сплошная полость распологается в сторону вытяжного воздуха, чтобы конденсат мог свободно стекать.

Теплообменник получился размером 300х300х300 мм с шагом 3 мм.

Площадь теплообмена 7,6 м2

Скорость воздуха в теплообменнике при 150 м3/ч — 1 м/c

Рекуператор для частного дома: виды и характеристики

Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине теплотехнических устройств.

Рекуператор для дома

Существуют такие типы оборудования:

• пластинчатый;
• роторный;
• крышный;
• рециркуляционный водяной.

Все они предназначены для создания благоприятного климата в помещении, будь то квартира, большой особняк или загородный дом.

Статья по теме:

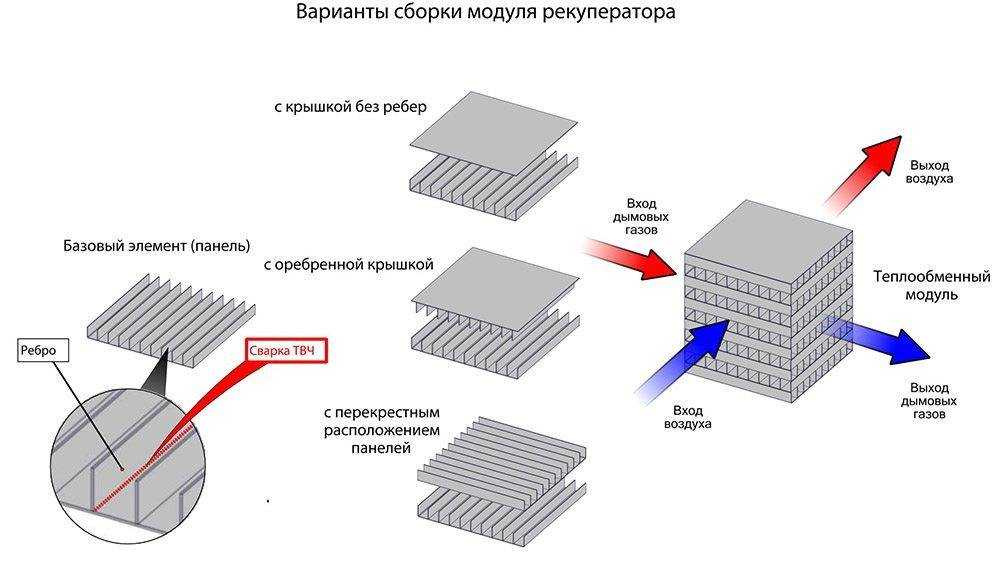

Пластинчатый

Является самым распространенным типом ввиду хорошей производительности, простоты эксплуатации и невысокой цены. Рекуператор данного вида представляет собой зафиксированные металлические пластины, обладающие большой удельной теплоемкостью и относительно малым весом. Пластины собраны в своеобразные кассеты, чем слегка напоминают пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается, в зависимости от зимнего или летнего времени года. Образующийся во время работы конденсат отводится через специально имеющийся дренажный отвод или канал.

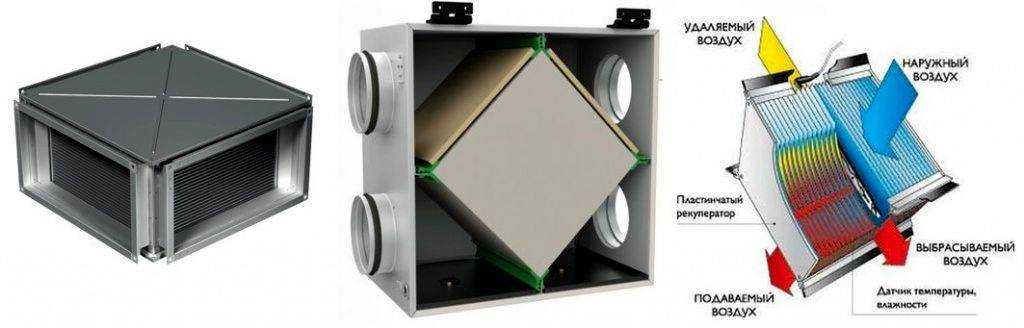

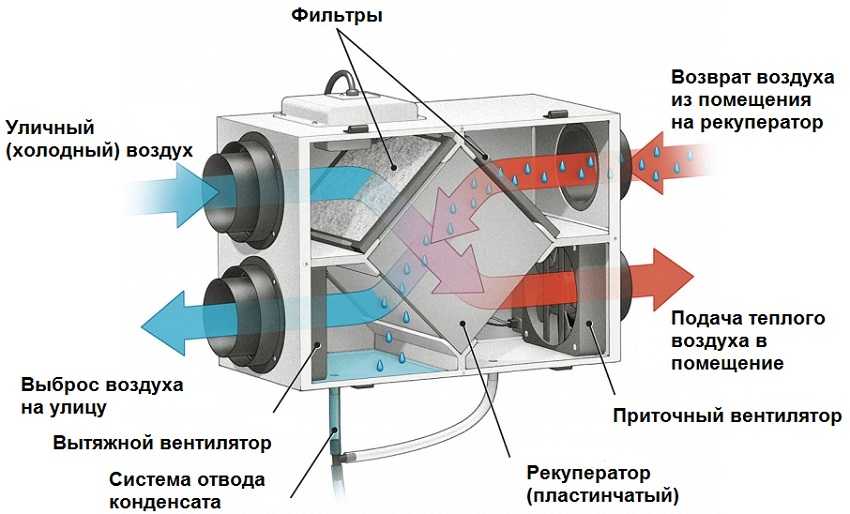

Устройство приточно-вытяжной установки пластинчатого рекуператора

Наряду с перечисленными достоинствами, система обладает определенным недостатком: образованием в коробе наледи, что особенно проявляется в осенне-зимний период.

Роторный

Рекуператор подобного типа осуществляет приток и отток воздушной струи за счет лопастей. Теплоэнергетическая система насчитывает от одного до двух приводных роторов, в зависимости от модели. Внешне установка похожа на цилиндрическую бочку с  барабаном. По мере откачки воздуха из помещения и нагревания цилиндрического короба, происходит забор атмосферной массы.

Преимущества данного аппарата:

• улучшенная эффективность;
• повышенный КПД;
• отсутствие конденсата, а, следовательно, и отводящих желобов;
• отсутствие наледи;

Роторный рекуператор

• не осушает воздух, что не требует дополнительного увлажнения;
• регулировка количества подачи и забора воздуха за счет скорости вращения лопастей.

Вместе с тем существуют и минусы:

• увеличенное потребление электроэнергии;
• вращающиеся элементы изнашиваются быстрее, чем неподвижные;
• необходимость дополнительной вытяжки для предотвращения возможного смешивания входящих и отходящих воздушных масс.

Рекуператоро размещается в блоке приточно-вытяжной вентиляции

Крышный

Данный рекуператор перерабатывает большие массы воздуха. Целесообразность его использования можно объяснить большим особняком, другим жилым или нежилым помещением. Принцип работы во многом схож с пластинчатым агрегатом, однако последний отличается от крышного меньшими размерами. Простота монтажа аппарата, невысокая стоимость обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах магазинов, ремонтных мастерских, производственных площадей. Установка же подобного рекуператора на крыше, вообще исключает проникновение каких-либо звуков и шума в помещение.

Гликолевый рекуператор

Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатого и роторного теплотехнических устройств. Его основное отличие от предыдущих заключается в использовании промежуточного теплоносителя. Последним является водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленного дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при минусовых температурах. В суровых низкотемпературных условиях возможна замена указанного теплоносителя на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, рукавами или вытяжками.

Пластиковый рекуператор

Типы рекуператоров

При изготовлении устройства своими руками, следует определиться с его типом. Существуют несколько разновидностей рекуператоров: ­

• роторный; ­
• пластинчатый; ­
• рециркуляционный водяной; ­
• камерный; ­
• фреонный.

Роторный

Роторный рекуператор состоит из гофрированных пластин стали. Внешне конструкция представляет собой цилиндрическую емкость. Вращающийся барабан пропускает поочередно теплые и холодные потоки. В процессе работы происходит нагревание ротора, который отдает тепло холодному воздуху. Роторный аппарат обладает высокой экономичностью. Можно устанавливать необходимое количество оборотов ротора и регулировать мощность. К преимуществу относится возможность использования такого типа в течение всего года, поскольку на нем не образуется ледяная корочка.

К недостаткам относится габаритность конструкции. Она требует наличия большой вентиляционной камеры.

Пластинчатый

Пластинчатый рекуператор состоит из алюминиевых, пластиковых и изготовленных из специальной бумаги пластин. В некоторых моделях потоки воздуха движутся перпендикулярно друг к другу, в других перемещаются в противоположных направлениях.

Если в конструкции используются алюминиевые пластины, то система характеризуется невысоким коэффициентом полезного действия. Связанно это с тем, что прибор часто замерзает и нуждается в регулярном оттаивании. К преимуществу относится его невысокая стоимость. Кроме алюминиевых пластин, допускается использовать оцинкованную сталь. Теплообменники из пластика обладают большей отдачей, но и дороже стоят.

Если материалом является специальная бумага, то отдача у такого оборудования высокая. Однако имеется существенный недостаток: прибор нельзя использовать во влажном помещении. Образующийся конденсат пропитывает бумажные слои.

Рециркуляционный водяной

Отличительной особенностью такого типа является разведение приточного и вытяжного теплообменников. При помощи антифриза или воды тепловая энергия переносится из вытяжной части в приточную.

Система имеет свои преимущества: ­

• отсутствие вероятности смешивания потоков; ­
• разведенные теплообменники облегчают работу на стадии проектирования; ­
• возможность объединения нескольких приточных или вытяжных потоков в единый.

Недостатки: ­

• необходимость наличия водяного насоса; ­
• рекуператоры способны только на теплообмен, а влагообмен невозможен.

Камерный

Оба потока направляются в единую камеру. Она разделена перегородкой. После нагрева одной части идет разворот перегородки. Нагретая часть, которая обогревает помещение, начинает принимать приточный воздух. К недостатку относится высокая вероятность смешивания воздушных потоков, что приводит к их загрязнению.

Фреонный

Основан на физических характеристиках фреона, который располагается в герметично запаянных трубках. В начале трубы идет нагревание воздуха вместе с фреоном, который закипает и испаряется. Тепло перемещается дальше. Пары фреона, соприкасаясь с холодными потоками, конденсируются. Затем цикл повторяется.

Типы конструкций

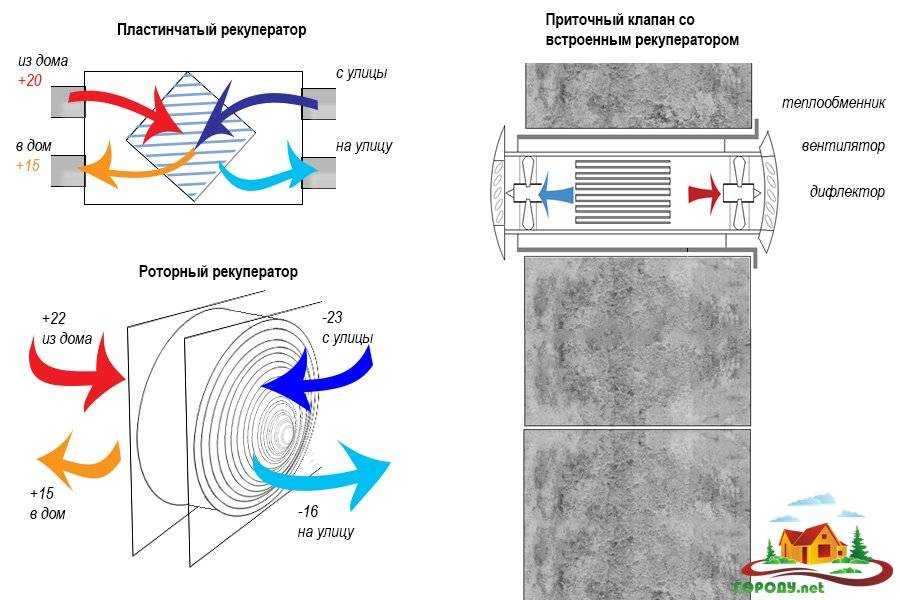

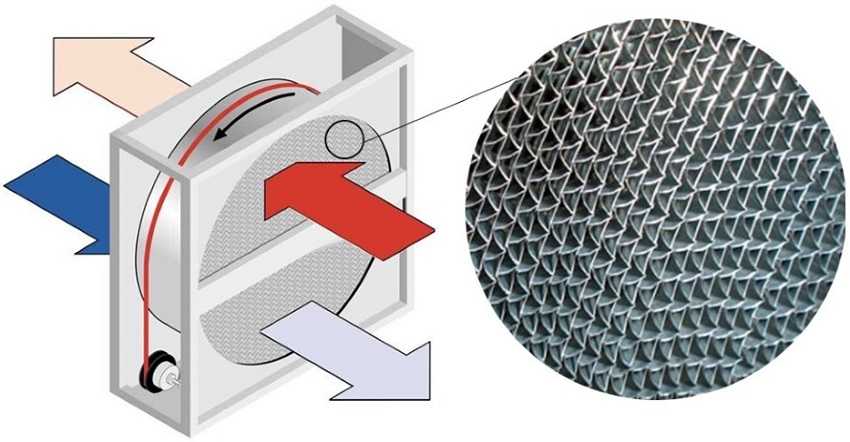

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

• Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

• Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

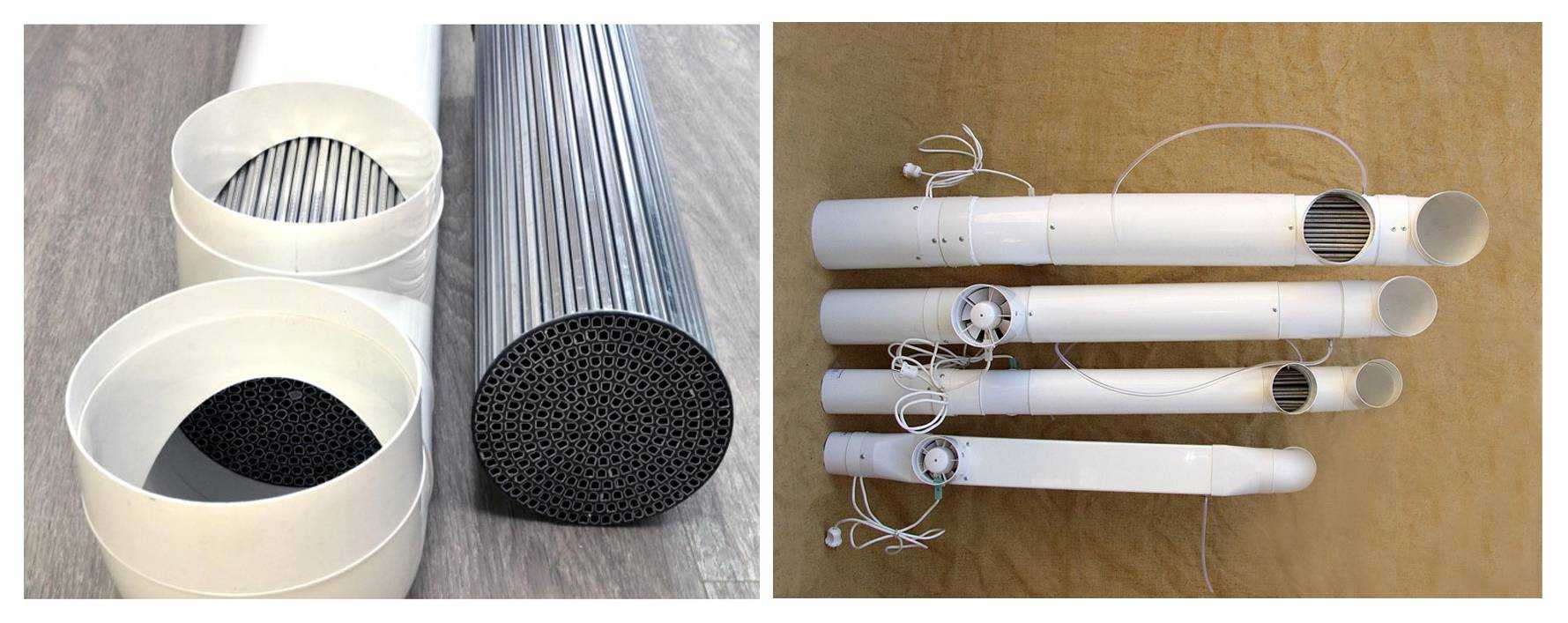

• Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

• Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

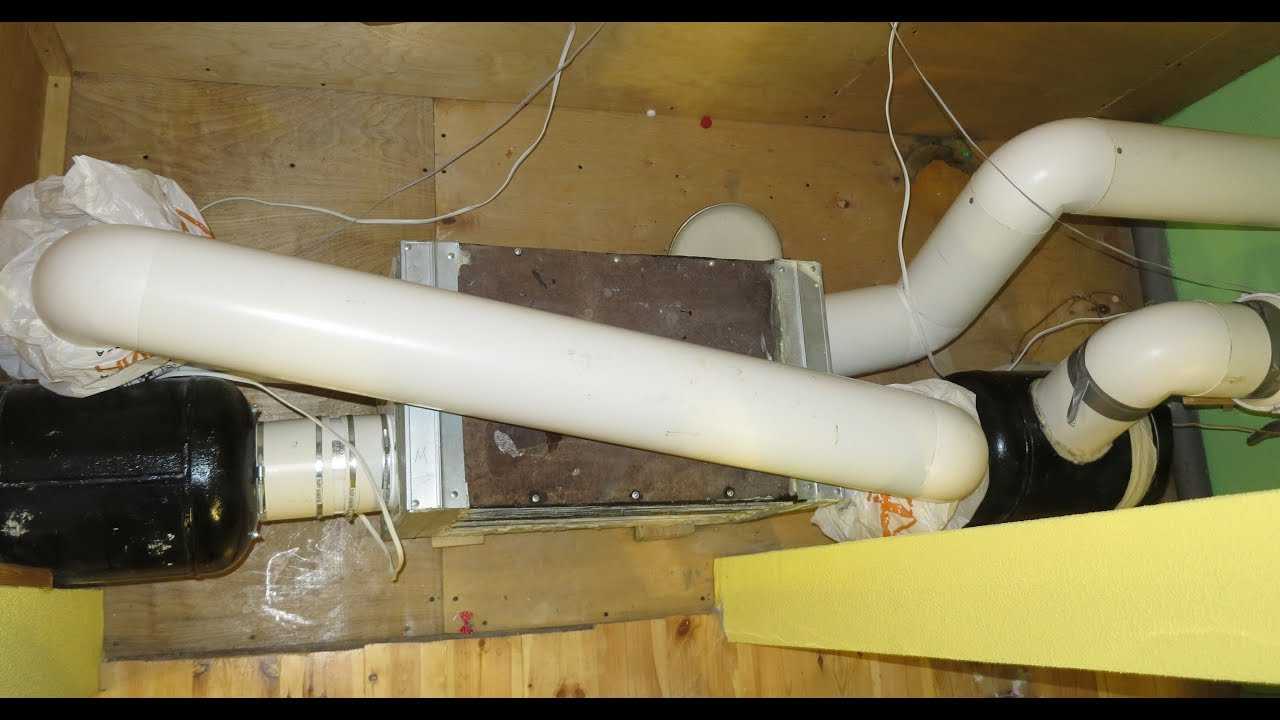

Установка теплообменника

Мой выбор пал на последний четвёртый вариант.

Для измерения параметров использую вот такие инструменты

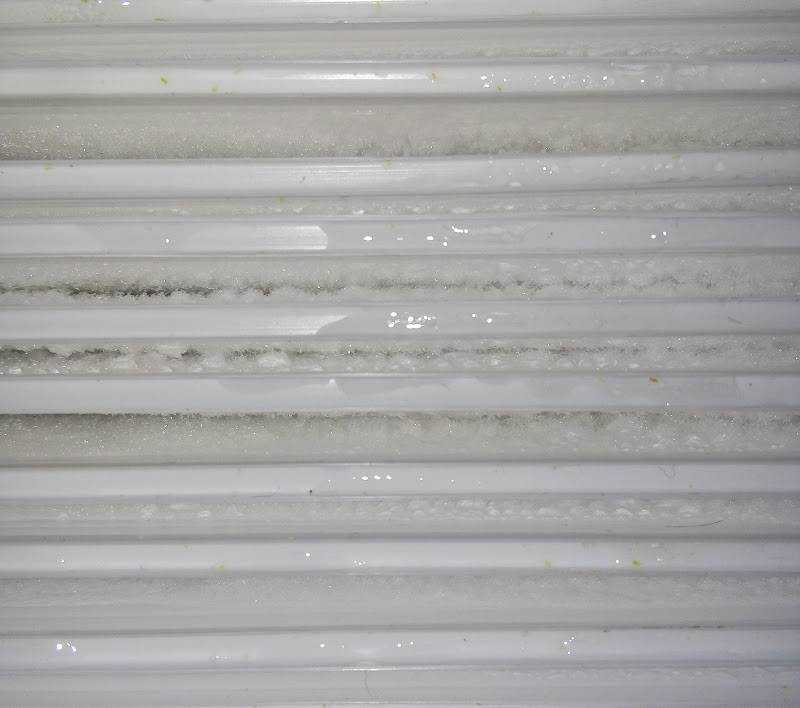

Теплообменник перенес несколько заморозок и разморозок, и в целом проявил себя хорошо.

p.s. теплообменник делал не сам, а заказал у знакомого, у меня не хватало времени (поэтому в целом справиться кто угодно, но нужно время и немного терпения)

Далее к рекуператору осталось подобрать два вентилятора. Я остановился на двухскоростных канальных вентиляторах таких как cata, вентс, s&p и много кто еще их делает.

Проанализоровав длину трасс, потери в рекуператоре, мне подошли по производительности вентиляторы вентс про тт-100

с ними как и планировалось

приток составил на 1 скорости 90 м3/ч , на второй скорости 130 м3/ч

вытяжка на 1 скорости 110 м3/ч, на второй скорости 150 м3/ч

разница притока и вытяжки составила 20 м3/ч из=за разной длины подающих линий, но в целом это не много и чуть разряженное давление в доме это не плохо.

Параметры теплообменника сравнивая с серийными продуктами чуть хуже, но не более 7%, что очень порадовало, сравнивал с алюминевыми теплообмениками heatex H1 того же размера.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.
