Схема включения регулировки напряжения bt136 600e

Настройка регулятора

Проверка регулятора мультиметром

После завершения паяльных работ и всех необходимых подключений можно переходить в проверке самодельного изделия на работоспособность. При обнаружении отклонений от нормальных режимов, заданных описанием схемного решения, потребуется настройка прибора. Она заключается в проверке каждого из элементов по току и напряжению. Для этого удобнее всего запастись специальным прибором – мультметром, а еще лучше – электронным осциллографом.

Перед проведением настройки важно помнить о том, что симистор в этой схеме выполняет функцию фазового регулятора. Его основное назначение – переключение цепи в момент перехода полуволной напряжения нулевой точки с учетом величины эксплуатируемой в данное время нагрузки. В исходном состоянии симистор закрыт, поскольку напряжение на его управляющем электроде не достигло нужной величины

По мере заряда конденсатор через цепочку, открывшуюся за счет поступления полуволны напряжения, потенциал на нем и на подключенном параллельно динисторе постепенно возрастает

В исходном состоянии симистор закрыт, поскольку напряжение на его управляющем электроде не достигло нужной величины. По мере заряда конденсатор через цепочку, открывшуюся за счет поступления полуволны напряжения, потенциал на нем и на подключенном параллельно динисторе постепенно возрастает.

Указанные процессы хорошо видны на экране осциллографа, при наличии которого настройка прибора заметно упростится.

По достижении напряжением в этой точке величины примерно 30 Вольт, динистор и симистор одновременно открываются на время равное полупериоду волны. За счет периодически повторяющейся с частотой 50 Герц коммутации управляющей цепочки удается изменять величину мощности в нагрузке в заданных пределах.

Как собрать регулятор

Для сборки возьмем простейшую принципиальную схему. В этой схеме используется симистор VD2 – ВТВ 12-600В (600 – 800 В, 12 А), резисторы: R1 -680 кОм, R2 – 47 кОм, R3 – 1.5 кОм, R4 – 47 кОм. Конденсаторы: С1 – 0,01 мФ, С2 – 0,039 мФ.

Чтобы собрать такую схему своими руками, вам понадобится делать определенные действия в правильном порядке:

1. Необходимо приобрести все детали с перечня представленного выше.

2. Вторым этапом будет разработка печатной платы.
   При разработке следует учесть, что часть деталей будет выполнена навесным монтажом. А часть деталей установится непосредственно в плату.
3. Создание платы начинается с прорисовки рисунка с расположением деталей и контактных дорожек между деталями.
   Затем рисунок переносят на заготовку платы. Когда рисунок перенесен на плату, то далее все идет по известной методике. Травление платы, сверление отверстий под детали, лужение дорожек на плате. Многие используют для получения рисунка платы современными компьютерными программами, такими как Sprint Layout, но если у вас их нет ничего страшного. В данном случае мы имеем небольшую схему. Её можно сделать вручную.
4. Когда плата готова, вставляем в подготовленные отверстия необходимые радиодетали детали, укорачиваем кусачками длину контактов до необходимой и начинаем пайку.
   Для этого прогреваем паяльником место контакта на плате, подносим к нему припой, когда припой расплывётся по поверхности в точке контакта, убираем паяльник, даем охладиться припою. При этом все детали должны оставаться на местах, не двигаться. При пайке следует соблюдать меры безопасности. В первую очередь надо беречься от ожогов, их может причинить контакт с паяльником, или брызги раскаленного припоя или флюса. Следует иметь одежду, максимально защищающую все участки тела. А для защиты глаз, необходимо надеть защитные очки. Место пайки должно быть в проветриваемом помещении, поскольку в процессе работы могут появляться едкие газы.
5. Заключительным этапом сборки будет размещения полученной платы в коробку.
   Какую выбрать коробку, это будет напрямую зависеть от типа вашего регулятора. В случае с нашей схемой будет достаточно коробки размером с пластмассовую розетку. Небольшое количество деталей, самая большая из них переменный резистор, занимают мало места, и помещаются в маленькое пространство.
6. Последним шагом будет проверка и настройка прибора.
   Для этого понадобится измерительный прибор для контроля напряжения, и устройство для нагрузки, в нашем случае паяльник. Вращая ручку регулятора, надо исследовать, насколько плавно меняется напряжения на выходе. При необходимости можно нанести метки возле резистора регулировки.

Простейшая схема симисторного регулятора и принцип ее работы

На рисунке ниже изображена самая простая схема регулятора мощности на симисторе. Проще никак. Для начала рассмотрим компоненты, из которых состоит устройство, и зачем они там нужны.

Схема регулятора мощности на симисторе

В данной схеме присутствует всего 5 радиодеталей:

1. Симистор U1.
2. Динистор D1.
3. Конденсатор C1.
4. Переменный резистор RV1.
5. Резистор R1.

Симистор U1 – является основным компонентом схемы. Все остальные радиодетали «работают на него». У симистора бывает всего два рабочих состояния – он может быть либо открыт, либо закрыт. Когда он открыт, электрический ток беспрепятственно протекает через него от источника питания к нагрузке. Когда закрыт – ток не течет.

Чтобы «заставить» симистор открыться и пропускать ток, на его управляющий вывод (на схеме находится слева) необходимо подать небольшое напряжение. Закрывается же он «самостоятельно», как только ток перестает течь через основные выводы.

В целом, работает это следующим образом. Напряжение в наших розетках переменное, соответственно, ток тоже бежит то в одну сторону, то в другую с частотой 50 раз в секунду. Если в момент, когда он течет, например, от источника питания к нагрузке, «заставить» симистор открыться, наш прибор получит «дозу» питания и проработает немножко.

Затем ток меняет свое направление, так как напряжение у нас переменное. Это приводит к тому, что симистор закрывается.

Поскольку направление тока из розетки может изменяться по направлению 50 раз в секунду, то мы каждый этот раз можем «пропустить» через нагрузку столько тока, сколько нам надо для получения желаемой мощности.

Динистор D1 – как раз и «занимается» тем, что заставляет симистор открываться в нужный нам момент. У этого компонента тоже есть всего два состояния – открыт (пропускает ток) и закрыт (не пропускает). Чтобы динистор открылся, и подал на симистор управляющий сигнал, к нему необходимо приложить определенное напряжение (около 30 В). Если напряжение меньше этого значения – он закрыт.

Конденсатор C1 – нужен для того, чтобы открывать динистор D1. Происходит это следующим образом. Когда переменный ток течет в одном из направлений, конденсатор «постепенно» заряжается, и напряжение на его выводах увеличивается. Когда оно достигает значения, достаточного для открывания динистора, последний именно это и делает. А конденсатор возвращается в исходное состояние, то есть, разряжается. И так 50 раз в секунду.

Резисторы R1 и RV1 – ограничивают ток через наш конденсатор. Чем меньше их суммарное сопротивление, тем быстрее конденсатор заряжается и достигает нужного для открытия динистора напряжения. Когда сопротивление резисторов увеличивается, ток течет меньший, и заряд конденсатора происходит медленнее.

Теперь рассмотрим слаженную работу всех этих компонентов вместе. Симистор на каждой полуволне переменного напряжения (50 раз в секунду) открывается и закрывается на определенный промежуток времени, пропуская, или наоборот, не пропуская через себя ток. В зависимости от длительности этого промежутка времени нагрузка (паяльник, двигатель, лампа) получает то или иное напряжение.

Открывается симистор в тот момент, когда на динисторе появляется достаточное для его пробоя (открывания) напряжение. За то, на каком моменте полуволны это произойдет, отвечает конденсатор. А насколько быстро или медленно он будет заряжаться, зависит от сопротивления резисторов в данный момент.

В итоге, если мы будем вращать ручку переменного резистора, мы будем менять время заряда конденсатора, момент срабатывания динистора и открывания симистора. Когда сопротивление потенциометра минимальное (ручка выкручена до упора влево), ток через конденсатор максимально большой, заряжается он быстро, динистор открывается рано, и симистор на протяжение почти всей полуволны пропускает ток на нагрузку.

Когда мы выкручиваем ручку в сторону увеличения сопротивления потенциометра, процесс заряда конденсатора замедляется, динистор открывается позже, а симистор пропускает в результате меньше тока на нагрузку.

BT136-600E TRIAC Распиновка, эквивалент, технические характеристики и техническое описание

19 октября 2018 — 0 комментариев

BT136-600E TRIAC

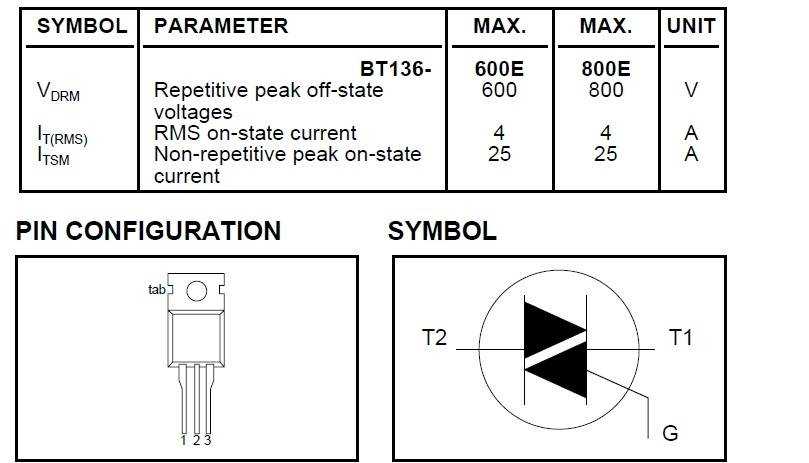

BT136-600E Распиновка TRIAC

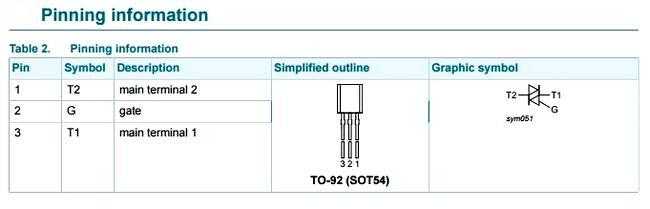

Конфигурация контактов

Номер контакта	Название контакта	Описание
1	Основной терминал 1	Подключен к фазе или нейтрали сети переменного тока
2	Главный терминал 2	Подключен к фазе или нейтрали сети переменного тока
3	Ворота	Используется для срабатывания SCR.

Особенности

• Максимальный ток клеммы: 4 А
• Напряжение затвора в открытом состоянии: 1,4 В
• Ток запуска затвора: 10 мА
• Максимальное напряжение на клеммах 600 В
• Ток удержания: 2,2 мА
• Ток фиксации: 4 мА
• Доступен в пакете To-220

Примечание: Полную техническую информацию можно найти в таблице данных в конце этой страницы.

BT136 Эквивалент TRIAC

BTA08-600B

Другие TIRAC

TRIAC BT136 Обзор

BT136 — это TRIAC с максимальным током на клеммах 4A. Пороговое напряжение затвора BT136 также очень мало, поэтому им можно управлять с помощью цифровых схем.

Поскольку симисторы являются двунаправленными коммутационными устройствами, они обычно используются для коммутации приложений переменного тока.

Как использовать BT136

В этой схеме симистор можно включить с помощью переключателя, когда переключатель нажат, симистор замыкает соединение для лампы переменного тока через сеть переменного тока. Для этого на вывод затвора симистора должно поступать напряжение, превышающее пороговое напряжение затвора, а также ток, превышающий ток запуска затвора.

Так как TRIAC и SCR имеют почти одинаковые характеристики, как и SCR, TRIAC также не выключается при снятии напряжения на затворе. Нам нужна схема особого типа, называемая коммутационной схемой, чтобы снова включить SCR. Эта коммутация обычно выполняется путем уменьшения тока нагрузки (принудительная коммутация) меньше, чем ток удержания. Проще говоря, симистор будет оставаться включенным только до тех пор, пока ток нагрузки не превысит ток удержания симистора.

Примечание: Коммутация не требуется в коммутационных цепях переменного тока, поскольку TRIAC не будет фиксироваться во включенном состоянии, поскольку напряжение переменного тока достигает нуля в течение каждого полупериода.

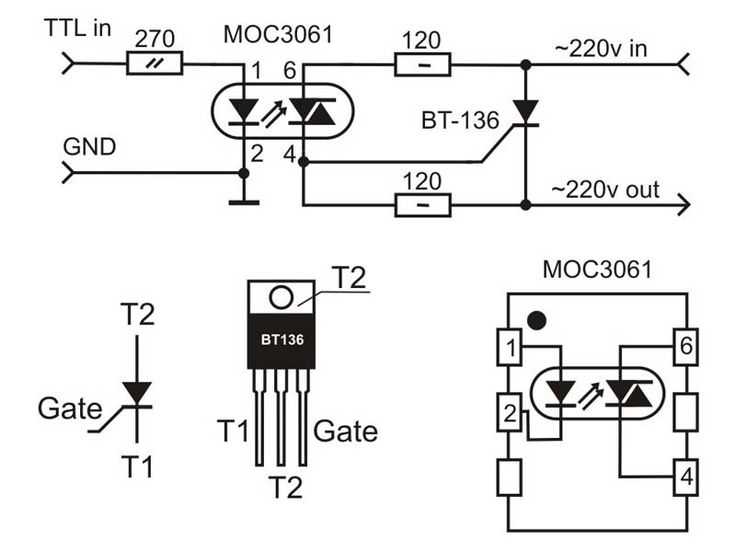

Помимо управления с помощью переключателя, BT136 также может управляться с помощью микроконтроллера или микропроцессора. Для этого нам нужен оптоизолятор, такой как MOC3021, чтобы изолировать цепь переменного тока от цифровой электроники.

Советы по применению симистора

Поскольку симистор работает с переменным напряжением, схема, включающая его, должна быть правильно спроектирована, чтобы избежать проблем. Это происходит, когда симистор часто переключается, и внезапное высокое напряжение возникает на любом из основных выводов симистора и повреждает сам симистор. Этого можно избежать, используя демпферную схему.

Подобным образом существует еще один эффект, называемый эффектом обратной реакции. Это происходит из-за емкости, которая накапливается между двумя клеммами MT1 и MT2 симистора. Из-за этого симистор не включится, даже если на затвор будет подано напряжение. Эта проблема может быть решена путем последовательного включения сопротивления для разряда емкости.
При управлении выходным переменным напряжением для диммера или управления скоростью всегда рекомендуется использовать метод пересечения нуля.

В коммутационных цепях симистор легко подвергается воздействию гармоник и электромагнитных помех, поэтому его следует изолировать от другой цифровой электроники.
Существует вероятность обратного тока, когда симистор переключает индуктивные нагрузки, поэтому для нагрузки должен быть предусмотрен альтернативный путь разряда для отвода пускового тока.

Применение

• Диммеры переменного тока
• Фонари Строде
• Регулятор скорости двигателя переменного тока
• Цепи шумовой связи
• Управление нагрузками переменного тока с помощью MCU/MPU
• Регулятор мощности переменного/постоянного тока

2D-модель (TO-220)

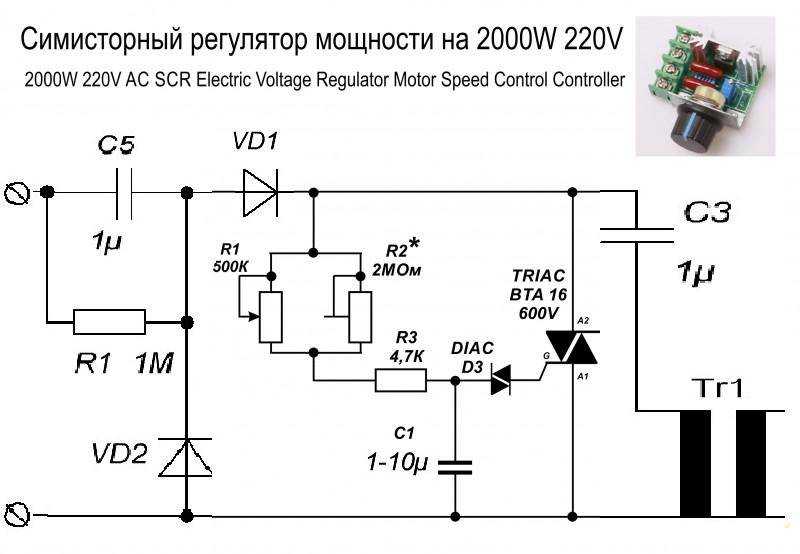

Симисторный регулятор мощности

Простой регулятор мощности для паяльника (лампы) на MAC97A

Простой регулятор мощности до 100Вт можно сделать всего из нескольких деталей. Его можно приспособить для регулирования температуры жала паяльника, яркости настольной лампы, скорости вентилятора и т.п. Регулятор на тиристоре получается по размерам сильно большой и конструктивно имеет недочеты и большую схему. Регулятор мощности на импортном малогабаритном симисторе mac97a (600В; 0,6А) можно коммутировать и более мощные нагрузки, простая схема, плавная регулировка, маленькие габариты.

Если у тиристора есть анод и катод, то электроды у симистора так охарактеризовать нельзя, потому что каждый электрод является и анодом и катодом одновременно. В отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Как раз простой схемой, характеризующей принцип работы симистора служит наш электронный регулятор мощности.

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса.

В данном случае изменяя управляющее напряжение мы можем регулировать яркость электрической лампочки или температуру жала паяльника, а также скорость вентилятора.

Описание работы регулятора мощности на симисторе

При каждой полуволне сетевого напряжения конденсатор С заряжается через цепочку сопротивлений R1, R2, когда напряжение на С становится равным напряжению открывания динистора VD1 происходит пробой и разрядка конденсатора через управляющий электрод VS1 .

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Диаграмма вольт-амперной характеристики (ВАХ) динистора DB3 изображена на рисунке:

Поскольку данный вид полупроводника является симметричным динистором (оба его вывода являются анодами), то нет разницы, как его подключать.

Характеристики динистора DB3

Кому нужно регулировать нагрузку более 100Вт, ниже представлена похожая схема более мощного регулятора на симисторе ВТ136-600.

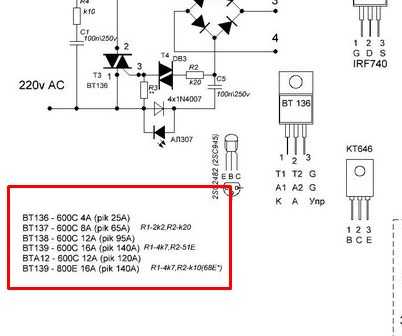

Принципиальная схема регулятора на симисторе BT136-600

Приведенная схема регулятора мощности на симисторе рассчитана на достаточно большой ток нагрузки.

Если у Вас нет необходимых деталей и платы для сборки регулятора мощности на симисторе MAC97A6, Вы можете купить полный набор для его сборки в нашем магазине.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

Приборы, которые работают на потреблении электрического тока, без проблем можно настраивать. Конечно, с учётом, если на устройстве имеется уже такая возможность. Но даже если её нет, то можно сделать это самостоятельно, вмонтировав тиристорный или симисторный регулятор мощности. Самая распространённая схема включения регулировки напряжения — bt136 600e.

Особенности монтажа

Так же как и тиристоры, симисторы при работе греются, поэтому при сборке необходимо обеспечивать отвод тепла. Если нагрузка маломощная или питание импульсное (кратковременное подключение на промежуток менее 1 сек) допускается монтаж без радиатора. В остальных случаях необходимо обеспечить качественный контакт с охлаждающим устройством.

Есть три способа фиксации симистора на радиаторе: клепка, на винте и на зажиме. Первый вариант при самостоятельном монтаже не рекомендуется, так как существует высокая вероятность повреждения корпуса. Наиболее простой способ монтажа в домашних условиях — винтовой.

Порядок монтажа симистора

Перед тем, как начинают монтаж, осматривают корпус прибора и радиатора (охладителя) на предмет царапин и сколов. Их быть не должно. Затем поверхность протирают от загрязнений чистой ветошью, обезжиривают, накладывают термопасту. После чего вставляют в отверстие с резьбой в радиаторе и зажимают шайбу. Крутящий момент должен быть 0.55Nm- 0.8Nm. То есть, необходимо обеспечить должный контакт, но перетягивать тоже нельзя, так как есть риск повредить корпус.

Схема регулятора мощности для индуктивной нагрузки на симисторе

Обратите внимание, что монтаж симистора производится до пайки. Это снижает механическую нагрузку на отводы прибора. И еще: при установке следите за тем, чтобы корпус плотно прижимался к охладителю

И еще: при установке следите за тем, чтобы корпус плотно прижимался к охладителю.

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

Для схемы «Усилитель мощности 200 ВТ на базе TDA 7294»

АУДИО оборудование Усилитель мощности
200Вт на базе TDA 7294 Интегральная схема TDA7294 разработана и изготовлена ​​группой компаний SGS-THOMSON Microelectronics. Это одна из самых удачных микросхем УМЗЧ, которая не только обладает большой выходной мощностью (100Вт) и высокой надежностью, но и обеспечивает высочайшее качество звука (среди интегральных схем). При создании мощного УМЗЧ на биполярных транзисторах (и интегральных схемах) существует опасность выхода из строя вторичной обмотки, что приводит к их выходу из строя. Существующие системы защиты (SOA) теряют свою эффективность при работе на реактивной нагрузке (реальном переменном токе) .Чтобы обойти эти проблемы, на выходе TDA7294 используются мощные полевые транзисторы, в которых отсутствует пробой вторичной обмотки, и усиление напряжения как на биполярных, так и на полевых транзисторах выполняется Полевая технология с мощными высоковольтными МОП-транзисторами, получившая фирменное наименование BCD 100 ksv Измеритель схемы своими руками При типовой коммутации схемы ИМС вырабатывает синусоидальные волны 70 Вт
власть
при нагрузке 8 6 4 Ом при напряжениях питания соответственно ± 35 31 27 В. Мощность музыки (по стандарту IEC268.3) составляет 100 Вт (при напряжении питания 35 В.) В данном усилителе используются две микросхемы. TDA7294, который позволил развить музыкальную мощность 200 Вт. Технические характеристики: Выходная мощность — 200 Вт (на 8 Ом) Коэффициент нелинейных искажений при максимальной мощности — — не более 0,1% Коэффициент нелинейных искажений a
власть
5 Вт — — не более 0,005% Диапазон рабочих частот — -10-35000 Гц Уровень шума при закрытом входе — — 95 дБ

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
2. Собрать специальную схему.

Алгоритм проверки омметром:

1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
2. Устанавливаем кратность на омметре х1.
3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

• Резистор R1 – 51 Ом.
• Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
• Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
• Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
3. Жмем SB2, лампа гаснет (устройство закрылось).
4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

• Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
• Емкости: С1 и С2 – 100 мкФ х 10 В.
• Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

• Выполняем пункты 1-4.
• Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Параметры тиристора КУ 202

Параметр	Обозначение	Разделять лицо	Тип тиристора
KU202A	КУ202Б	КУ202В	KU202G
DC выключен	Я вместе с	но	10	10	10	10
Постоянный обратный ток при Urev max	Иобр	но	10	10	10	10
Разблокировать контроль постоянного тока	Я из	но	200	200	200	200
Расцепитель постоянного напряжения	Эх начиная с	В	7	7	7	7
Открытое напряжение	Uos	В	1.5	1.5	1.5	1.5
Постоянный контроль натяжения без отпускания	Эх. Примечания	В	0,2	0,2	0,2	0,2
Время включения	тонна	мкс	10	10	10	10
Время выключения	toff	мкс	150	150	150	150
Максимально допустимые параметры
Постоянное напряжение в закрытом состоянии	Uз с макс	В	25	25	50	50
Постоянное обратное напряжение	Урев макс	В	—	—	—	—
Постоянный контроль обратного напряжения	Эх арр макс	В	10	10	10	10
Минимальное напряжение в прямом выключенном состоянии	Uз с мин	В	—	—	—	—
Постоянный активный ток	Иос мин	А	10	10	10	10
Импульсный ток во включенном состоянии	Я и мин	А	50	50	50	50
Постоянный прямой управляющий ток	Я максимум	А	—	—	—	—
Мощность, рассеиваемая импульсами RE	Ру и макс	W	—	—	—	—
Средняя рассеиваемая мощность	Пав макс	W	ветры	ветры	ветры	ветры
Максимальная температура окружающей среды	Tmax	° C	+85	+85	+85	+85
Минимальная температура окружающей среды	Tmin	° C	-60	-60	-60	-60

Параметр	Обозначение	Разделять лицо	Тип тиристора
KU202D	KU202E	КУ202Ж	KU202I
DC выключен	Я вместе с	но	10	10	10	10
Постоянный обратный ток при Urev max	Иобр	но	10	10	10	10
Разблокировать контроль постоянного тока	Я из	но	200	200	200	200
Расцепитель постоянного напряжения	Эх начиная с	В	7	7	7	7
Открытое напряжение	Uos	В	1.5	1.5	1.5	1.5
Постоянный контроль натяжения без отпускания	Эх. Примечания	В	0,2	0,2	0,2	0,2
Время включения	тонна	мкс	10	10	10	10
Время выключения	toff	мкс	150	150	150	150
Максимально допустимые параметры
Постоянное напряжение в закрытом состоянии	Uз с макс	В	120	120	10	10
Постоянное обратное напряжение	Урев макс	В	—	—	240	240
Постоянный контроль обратного напряжения	Эх арр макс	В	10	10	—	—
Минимальное напряжение в прямом выключенном состоянии	Uз с мин	В	—	—	—	—
Постоянный активный ток	Иос мин	А	10	10	10	10
Импульсный ток во включенном состоянии	Я и мин	А	50	50	50	50
Постоянный прямой управляющий ток	Я максимум	А	—	—	—	—
Мощность, рассеиваемая импульсами RE	Ру и макс	W	—	—	—	—
Средняя рассеиваемая мощность	Пав макс	W	ветры	ветры	ветры	ветры
Максимальная температура окружающей среды	Tmax	° C	+85	+85	+85	+85
Минимальная температура окружающей среды	Tmin	° C	-60	-60	-60	-60

Параметр	Обозначение	Разделять лицо	Тип тиристора
KU202K	КУ202Л	КУ202М	КУ202Н
DC выключен	Я вместе с	но	10	10	10	10
Постоянный обратный ток при Urev max	Иобр	но	10	10	10	10
Разблокировать контроль постоянного тока	Я из	но	200	200	200	200
Расцепитель постоянного напряжения	Эх начиная с	В	7	7	7	7
Открытое напряжение	Uos	В	1.5	1.5	1.5	1.5
Постоянный контроль натяжения без отпускания	Эх. Примечания	В	0,2	0,2	0,2	0,2
Время включения	тонна	мкс	10	10	10	10
Время выключения	toff	мкс	150	150	150	150
Максимально допустимые параметры
Постоянное напряжение в закрытом состоянии	Uз с макс	В	10	10	10	10
Постоянное обратное напряжение	Урев макс	В	360	360	480	480
Постоянный контроль обратного напряжения	Эх арр макс	В	—	—	—	—
Минимальное напряжение в прямом выключенном состоянии	Uз с мин	В	—	—	—	—
Постоянный активный ток	Иос мин	А	10	10	10	10
Импульсный ток во включенном состоянии	Я и мин	А	50	50	50	50
Постоянный прямой управляющий ток	Я максимум	А	—	—	—	—
Мощность, рассеиваемая импульсами RE	Ру и макс	W	—	—	—	—
Средняя рассеиваемая мощность	Пав макс	W	ветры	ветры	ветры	ветры
Максимальная температура окружающей среды	Tmax	° C	+85	+85	+85	+85
Минимальная температура окружающей среды	Tmin	° C	-60	-60	-60	-60
