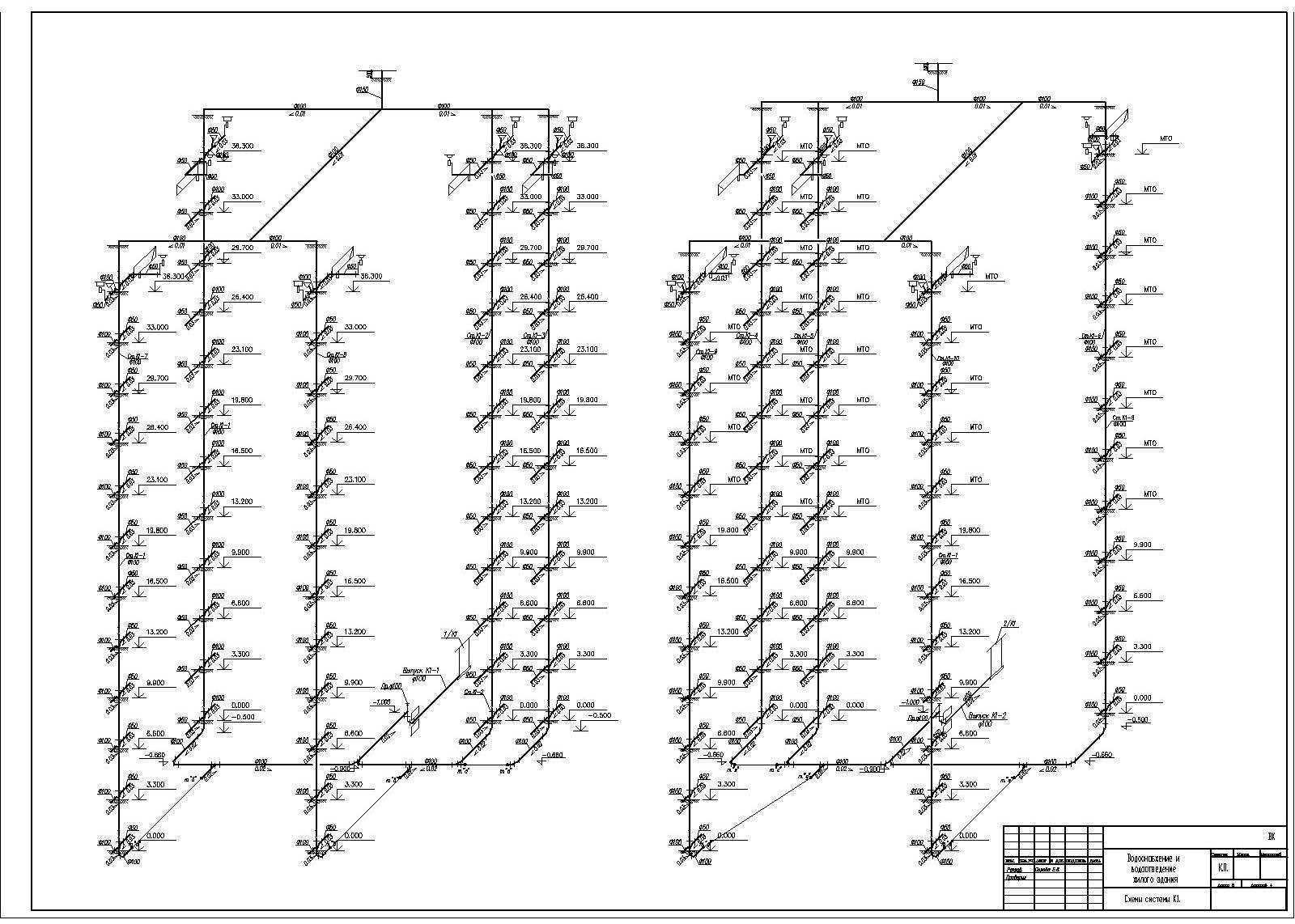

Схема отопления 5 этажного кирпичного дома

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене «).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным. Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

Как вам статья?

Мне нравится2Не нравится

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене»).

Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

Устройство системы отопления в многоквартирном доме

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Такая система работает по принципу деаэрации или автоматической регулировке поддерживаемого давления с помощью специального, герметично закупоренного расширительного бака. Такая ёмкость состоит из двух секторов, разделённых мембраной из термоустойчивой резины.

К недостаткам можно отнести:

• много труб и соединительных элементов;
• достаточно сложный монтаж;
• более высокая стоимость, чем у системы с одним трубопроводом.

Батарея в стене: оставить или демонтировать?

По бывшему союзу разбросано немало многоквартирных домов с «внутристенной» отопительной системой. Их можно встретить как в Москве, так и в Мурманске, Санкт-Петербурге, Челябинске, а также многих городах Беларуссии и Украины. Но что это такое «батарея в стене» – прихоть или глупость советских архитекторов? Либо же слишком рано появившаяся инновация? И что сегодня с ней делать: менять или оставить как есть?

Причины появления домов с внутристенными батареями

В хрущевские и брежневские времена, когда и возводилось подобное жилье, главной задачей архитекторов и строителей было как можно быстрее обеспечить население собственной жилплощадью. И формирование централизованной отопительной системы на стадии заливки железобетонных конструкций было вполне логичным шагом.

Плюс, батареи внутри стен являются действительно инновационным и практичным решением. При правильной укладке труб и качественном изготовлении железобетона с хорошим утеплителем отапливается отнюдь не уличный воздух, как многие считают, а сами плиты.

И тепло по технологии должно отражаться внутрь помещений. В результате требуется гораздо меньше энергии для комфортного обогрева. Да и воздух в комнатах не такой влажный, нежели при обычных настенных радиаторах. Сегодня подобное технологическое решение все обширней применяют в европейских странах именно из-за экономичности и практичности.

Нормы для расширительного бака

Закрытая отопительная система может основываться на использовании расширительного бачка. В этом случае используется бак мембранного типа. В открытой конструкции применяется типовая ёмкость, давление в которой обеспечивается высотой её расположения и уровнем жидкости в баке.

Фото 2. Схема устройства мембранного расширительного бака. Указаны нормы давления при разном уровне заполнения изделия водой.

В закрытой конструкции необходимо обеспечить начальное давление камеры. Дело в том, что отопительный котёл просто не будет работать без создания в системе давления, минимальное значение которого указано в инструкции на оборудование. Для большинства моделей котлов оно составляет 0,7—0,8 атм. Оптимальная работа обеспечивается при внешних показателя 1,1—1,2 атм., при этом следует учитывать, что мембрана сама способна повысить его на 0,3—0,4 атм. С учётом этого, в расширительном баке закрытой системы необходимо обеспечить начальное давление в диапазоне 0,7—1 атм.

Контролировать величину в расширительном баке можно с помощью манометра ручного типа. В воздушной камере бака мембранного типа есть ниппельный выход, через который и осуществляют измерения. Постоянный контроль обеспечивают при установке в баке манометра шинного типа. При недостаточном давлении в воздушной камере бака производится подкачка с помощью обычного воздушного, ручного насоса с манометром. Если его поднять не удаётся, то следует искать дефект или повреждение мембраны.

Назначение и принцип действия элеваторного узла

Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?

Разогретый до высокой температуры теплоноситель попадает в элеваторный узел. который по принципу своего действия похож на инжектор-дозатор. Именно после этого процесса жидкость осуществляет теплообмен. Выходя через элеваторное сопло, теплоноситель под высоким давлением выходит через обратную магистраль. Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Байпас и устранение недостатков

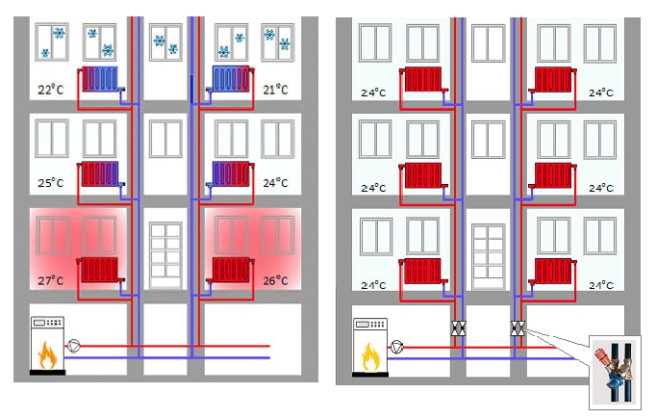

Радиаторы с нижними стояками могут нагреваться неравномерно – как правило, верхняя часть нагревается меньше. Байпас же замыкает циркуляцию теплоносителя. Проще говоря, это отрезок трубы, соединяющий стояки так, чтобы горячая жидкость из подачи шла сразу в обратку.

Есть еще один способ устранения недостатков. Так, приборы отопления параллельно врезаются в магистраль, снабжаются клапанами и регулировочными кранами. В результате скорость движения теплоносителя увеличивается, устраняется перепад температур, появляется возможность ремонта прибора без слива жидкости. Такое подключение особенно необходимо, когда помещение слишком нагревается.

Байпасы имеют клапаны для перекрытия, их можно включать и выключать. Такой прибор можно самостоятельно сварить из остатков труб. Окружность байпаса должна быть меньше, чем у стояков – в противном случае вода не будет распределяться между ним и радиатором, а полностью попадать в обратку.

Перед отверстием для входа у крайнего сегмента батарей монтируется терморегулятор — это сделает управление ими еще более удобным.

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;

Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-70 0 C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-105 0 C;
2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

Исходя из схемы трубной разводки:

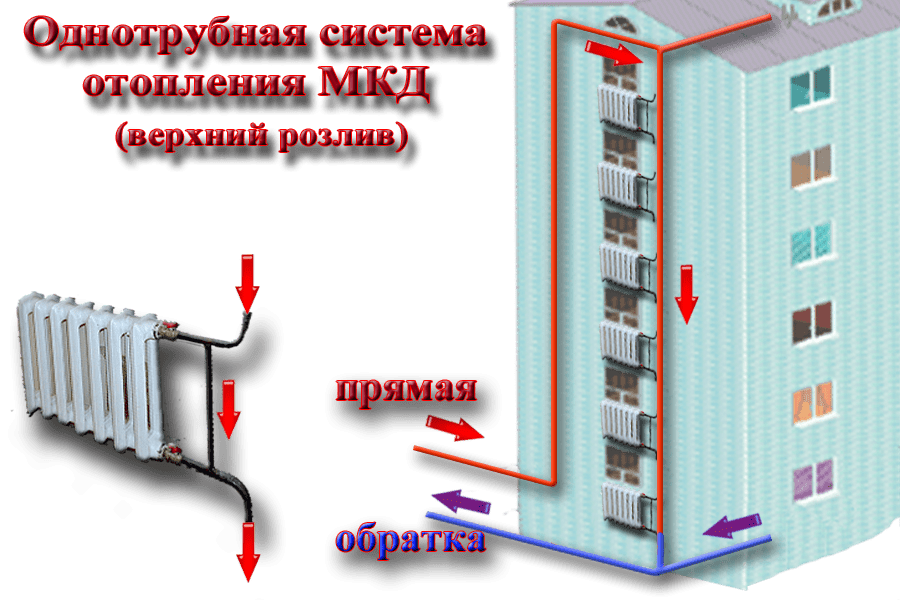

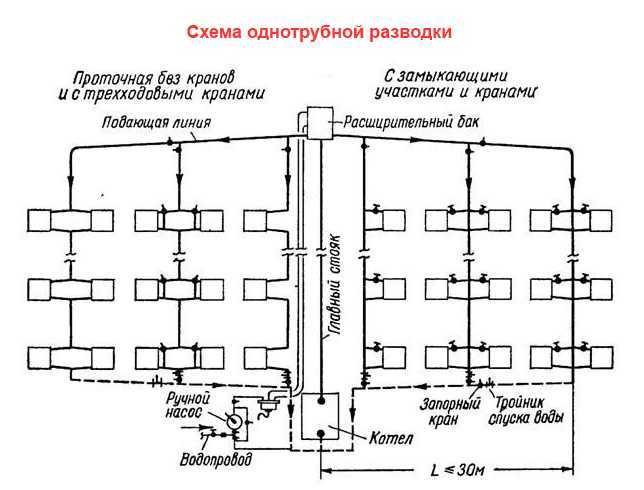

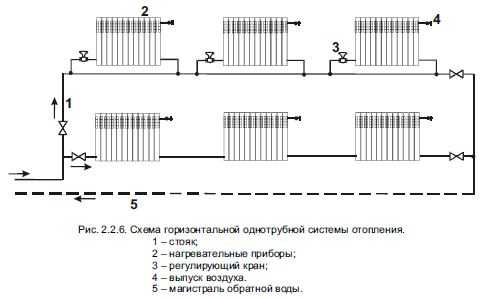

1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;

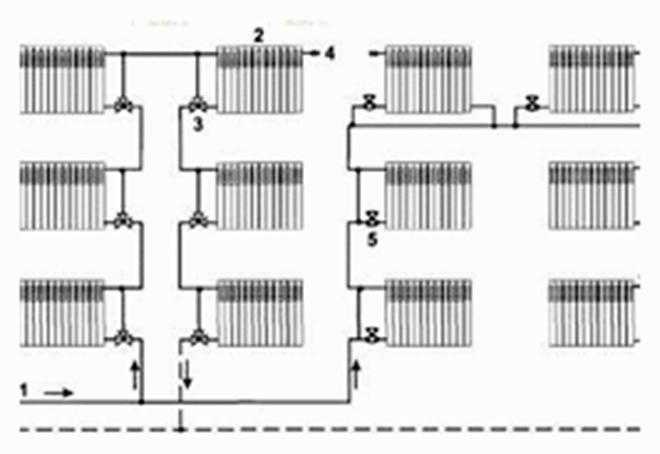

2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

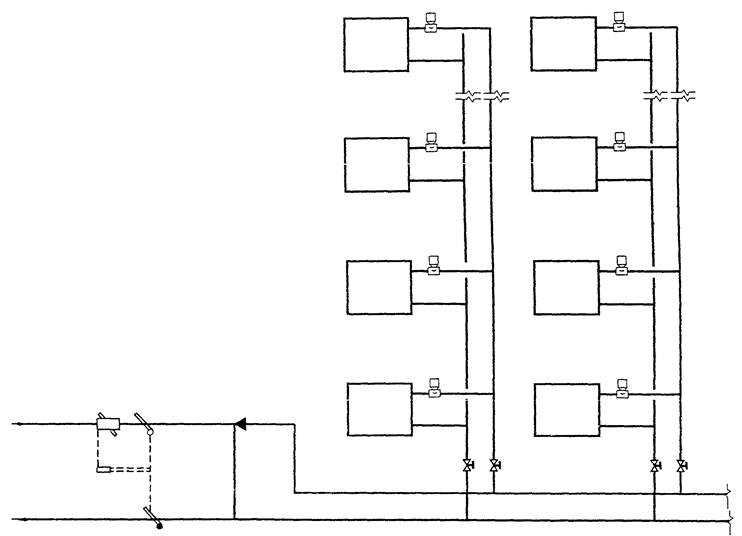

• Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
• Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Дополнительные меры

Даже после установки новых радиаторов для квартиры, цена на которые зависит от типа, хрущевцы могут заметить недостаточную эффективность центрального отопления.

Однотрубные системы отопления в хрущевке. Схема отопления — байпас

Систему распределения горячего воздуха необходимо отрегулировать так, чтобы помещения нагревались достаточным количеством воздуха до минимально возможной температуры и выходили из диффузоров, не вызывая заметного скачка. Чрезмерный поток воздуха будет восприниматься как дискомфорт, усугубляемый повышенным шумом в установке.

Параметры нагрева дымохода – температура и воздушный поток – должны быть указаны в проекте установки, но в процессе эксплуатации требуются корректировки из-за прогнозируемых изменений условий эксплуатации. Даже очень большой вентилятор этого не обеспечит.

Автономное отопление в хрущевке

Чтобы кардинально решить проблему с холодными батареями и низкой температурой воздуха в хрущевке, хозяин квартиры может реализовать проект автономного отопления. Проект предполагает установку в квартире отдельного котла и наличие проработанного проекта, регламентирующего технические условия, при которых будет работать автономная система отопления.

Если обогрев топки недостаточен, необходимо увеличить температуру греющего воздуха или интенсивность его поступления. Поэтому дом, отапливаемый камином, должен иметь отличную теплоизоляцию – это не только сэкономит топливо, но и обеспечит больший комфорт пользователям отопления. Это снижает потребность в тепле как во время сильных морозов, так и в оставшиеся периоды отопительного сезона, что снижает важнейшие параметры отопления, а именно температуру и расход воздуха.

Регулировка мощности нагрева зависит от реальных условий, которые мы получаем, главным образом, изменяя интенсивность горения в камине при поддержании постоянного потока. Однако иногда необходимо отрегулировать количество воздуха, например, установить начальную подачу или отключить обогрев некоторых помещений.

Котел на хрущевку выбирается исходя из площади квартиры.

Часто устройства мощностью 7-8 кВт достаточно для обогрева двухкомнатной квартиры площадью шестьдесят квадратных метров. По регламенту котел должен иметь закрытую камеру сгорания, быть оборудован коаксиальным дымоходом и устанавливаться согласно рекомендациям производителя.

Для этого на отдельных ответвлениях трубопроводной системы устанавливаются амортизаторы. Поворотные рычаги, спрятанные в трубах в потолке или за экранами на стенах, в сочетании с эластичными ремнями позволяют ослаблять или увеличивать воздушный поток. Анемостаты используются для точного управления потоком, например, диффузоры с регулируемой щелью, через которую проходит воздух.

Схема отопления с двумя трубами

Примечание. Чрезмерное удушение воздушного потока увеличивает шум воздушного потока, что нежелательно, особенно в спальне. Каминную топку обычно выбирают за ее мощность и внешний вид. Теоретически номинальная мощность камина должна соответствовать потребности в тепле в данном здании. Однако камин – это не газовый котел, и поддерживать номинальную мощность всегда практически невозможно.

Переоборудование контура

Помимо котла, существующий контур придется переоборудовать. К нему можно подключать использованные отопительные батареи и новые радиаторы, которые по отопительной схеме подключаются трубопроводом. В зависимости от необходимой теплопроизводительности в отопительном контуре могут использоваться невысокие радиаторы, установленные под подоконником, а также стандартные радиаторы.

В связи с тем, что для работы камина требуются работы, связанные с поджиганием и поддержанием огня, мы также должны обратить внимание на следующие характеристики патрона, которые влияют на удобство использования. Размеры камеры сгорания

В более просторном помещении вряд ли можно прибавлять и отдавать тепло дольше, чем в маленьком помещении

Крепление в дымоходе должно обеспечивать закрытие дымохода

В более просторном помещении вряд ли можно прибавлять и отдавать тепло дольше, чем в маленьком помещении. Крепление в дымоходе должно обеспечивать закрытие дымохода.

Помимо воздуха, который распределяется по дому после обогрева, дымоход также должен быть включен в необходимый для процесса горения. Через диффузоры воздух попадает в помещение, где расположен камин, а затем под камин через отверстие под каминной дверцей. Воздух подается прямо из дома под очаг… Независимо от эстетических качеств, необходимо обеспечить хорошую теплоизоляцию картриджа, чтобы корпус не перегревался.

Замена наружной канализации

Бестраншейная замена канализации

Проблема изношенности наружных канализационных коммуникаций зачастую приводит к серьезным авариям. Поэтому появляется острая необходимость проведения экстренного аврального ремонта. Многим городским жителям знакома подобная картина: перегороженная часть улицы с большим количеством землеройной техники и кучами земли возле отрытого котлована. Замена канализационных труб наружного трубопровода открытым способом связана с большими неудобствами и сложностями. Ведь часто в месте расположения канализационных напорных и безнапорных трубопроводов проходят другие подземные коммуникации водопровода, электрических силовых кабелей, связи.

Вывод

Отопление частного дома – это серьезная задача, которая может быть решена самостоятельно, но все-таки, без консультаций со специалистами не обойтись. В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

По сей день солидную долю жилого фонда занимают хрущевки – дома, которые строились в качестве временного решения проблемы заселения городов. Качество жизни в хрущевке с учетом естественного износа здания за период многолетней эксплуатации не отличается комфортом и уютом. При этом жители вынуждены мириться и с другими проблемами, в том числе с некачественным обогревом в холодное время года.

Большинство хрущевок обогреваются старыми отопительными приборами, которые не обладают должной теплоотдачей и плохо справляются со своими функциями в системе отопления. Поэтому жители таких домов прибегают к различным методам улучшения качества обогрева своих квартир.

Централизованная система отопления в хрущевке реализована с помощью использования однотрубной обвязки радиаторов. Согласно схеме, теплоноситель распространяется по контуру, начиная с пятого этажа. По мере прохождения по системе, охлажденный теплоноситель поступает на цокольный этаж (в подвальное помещение). При этом комнатные батареи отопления, расположенные на разных этажах хрущевки будут сильно отличаться по показателям температуры и отдачи тепла.

Помимо неравномерного обогрева, схема отопления хрущевок имеет и другие критические недочеты:

Жители хрущевок могут решить проблему неэффективного отопления, установив в квартире современные батареи отопления и трубопроводы

Чтобы понять, как правильно выбрать батареи отопления для квартиры, важно изучить эксплуатационные характеристики отопительных приборов из разных металлов. В последние годы востребованностью пользуются полимерные трубопроводы и. Но собственник может выбрать и любой другой тип отопительных приборов, который соответствует его финансовым возможностям и требованиям

Но собственник может выбрать и любой другой тип отопительных приборов, который соответствует его финансовым возможностям и требованиям.

Рациональнее всего производить замену отопительных приборов во всех квартирах, подключенных к одному стояку.

Монтаж новых отопительных приборов на всех этажах выльется в круглую сумму, но такие меры дадут ощутимый результат мгновенно.

Надеюсь, что мой опыт кому-нибудь из вас пригодится. Если симптомы аналогичные – договаривайтесь с соседями верхнего этажа и развоздушивайте стояк до наступления зимы. Удачи, камрады!

Начиная ремонт в сентябре, и понимая, что до начала отопительного сезона остается около одного месяца — принимается решение «в первую очередь должна быть выполнена замена батарей отопления в квартире» а параллельно начинать подготовку к ремонту хрущевки. Будем менять чугунные радиаторы отопления, которые за 50 лет использования оказались полностью забиты и как следствие имеем холодные батареи, на биметаллические радиаторы отопления. Как всегда планируем монтаж отопления своими руками. Замена радиаторов отопления в квартире предполагает наличие определенного инструмента:

• Болгарка с отрезным диском по металлу.
• Перфоратор и сверло по бетону для выполнения отверстий крепления радиатора отопления к стене.
• Разводной ключ.
• Строительный уровень.
• Лерка или плашка, для того чтоб нарезать резьбу на трубах стояка, которые останутся после демонтажа чугунного радиатора.

Теперь попытаемся выполнить радиаторное отопление дома своими руками.
