Как можно проверить терморегулятор (термостат, термореле, термодатчик) бытового холодильника

Устройство и принцип работы обогревателя

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Обратимся к цифрам.

Цена приборов учета зависит от их типа и начинается от 7 000 руб. К ней нужно приплюсовать стоимость оформления разрешительной документации и услуг по установке прибора. Кроме того, нужно помнить, что счетчик подлежит периодической поверке и замене, как и любой другой прибор учета. Цена умного термостата начинается от 5 000 рублей без установки.

К этому нужно добавить цену программируемых терморегуляторов, устанавливающихся на радиаторы. Это еще минимум 3 000 руб. за каждое устройство. Таким образом, мы получаем достаточно внушительную сумму, которая потребуется на реализацию интеллектуального управления отоплением в квартире. Ожидаемая экономия по расчетам специалистов составит порядка 30% от существующей суммы в платежке.

При этом нужно понимать, что экономия будет зависеть не только от работы термостата, но и от того, насколько хорошо утеплена квартира, присутствуют ли источники утечки тепла. Еще один немаловажный фактор. Умный термостат предназначен для управления несколькими системами, присутствие их в среднестатистической квартире весьма сомнительно. Таким образом, использовать все возможности умного оборудования вряд ли удастся.

В итоге получается, что затраты на покупку и установку оборудования предстоят довольно большие, особенно, если выбирать современные приборы от заслуживающего доверия производителя. При этом использовать весь их потенциал не получится. Все-таки УД предназначены, скорее, для домов с автономными системами жизнеобеспечения.

Экономия средств по сравнению с расходами получается не такой уж и большой. Жизнеспособно ли такое решение? Решать тем, кто хочет реализовать его в своей квартире.

Виды датчиков для измерения температуры

Выносные устройства

Когда необходимо определить терморежим вне жилых помещений, применяются электронные термостаты с выносным датчиком, причём блок управления располагается внутри них. Контроллер принимает сигнал о температуре извне, после чего показания обрабатываются, и на энергоноситель поступает соответствующая команда.

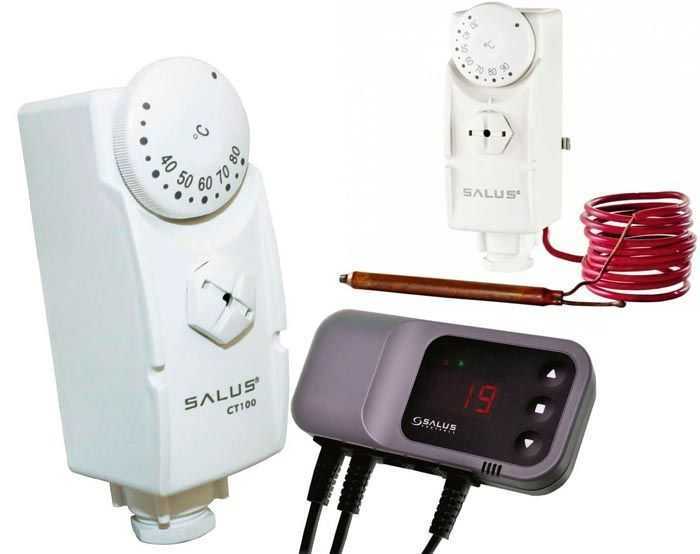

Термостат механический с выносным датчиком

Термостат системы обогрева может располагаться неподалёку от котельного оборудования, а выносной датчик с чувствительным элементом − в том помещении, для которого будет выполняться регулировка параметров.

Помимо этого, терморегулятор с выносным датчиком температуры воздуха может быть помещён за пределами жилого дома. Если чувствительный элемент установлен на улице, параметры работы теплоносителя выбираются в соответствии с внешними показателями.

Термостат жидкостный с выносным датчиком

Как работают электронные датчики температуры

Электронные термостаты позволяют регулировать температуру вручную. Для этого на устройствах имеются кнопки управления либо чувствительные сенсоры. Они располагаются на дисплее прибора.

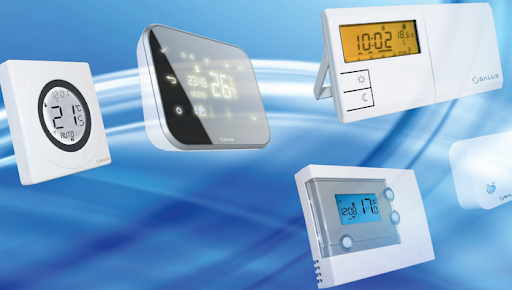

Термостат электронный с сенсорным управлением

Статья по теме:

Терморегулятор для радиатора отопления поможет в поддержании комфортного микроклимата в каждой комнате. В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Среди электронных аналогов наиболее удобными в использовании являются программируемые виды устройств. Данные терморегуляторы позволяют устанавливать различные режимы.

К примеру, систему обогрева можно запрограммировать таким образом, чтобы полы были прогреты к подъёму владельцев жилища. Также можно установить режим, когда отопление отключится во время отсутствия людей в помещении, а к их приходу станет тепло.

Также цифровые термостаты с электронным дисплеем устанавливаются непосредственно на радиаторах отопления. Это обеспечивает поддержание оптимальной температуры в помещении и работу котла в соответствующих режимах.

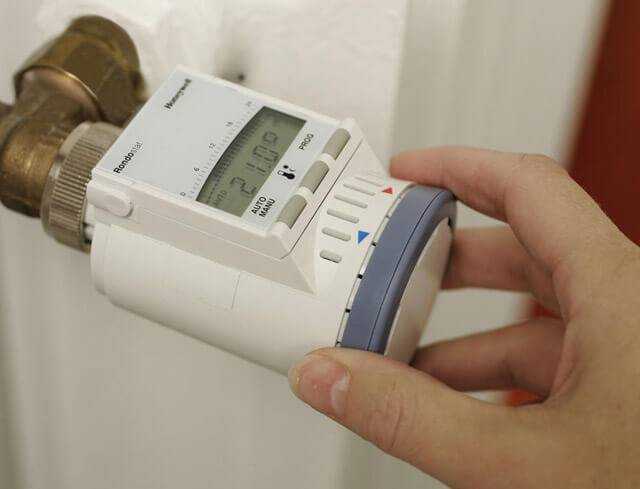

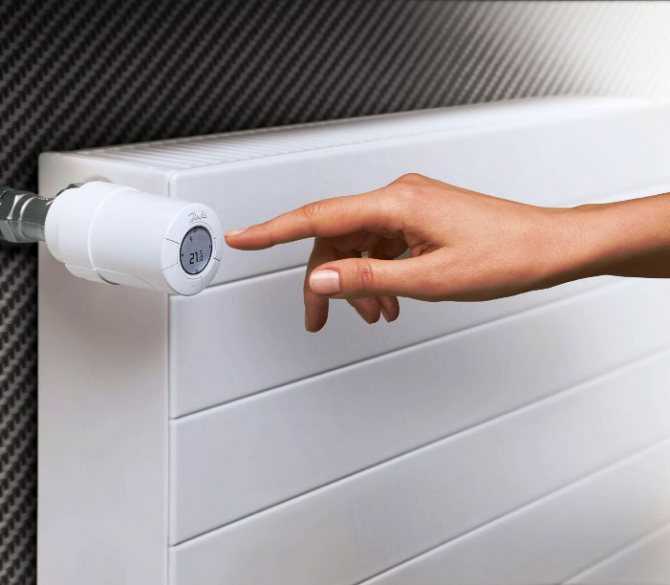

Терморегулятор на радиаторе отопления

Прочие устройства для регулирования температурных режимов

Таблица 2. Разновидности регуляторов температур

Изображение термостата	Разновидность	Описание
	Встраиваемые терморегуляторы с датчиком температуры воды	Капиллярные термостаты применяются для контроля работы водогрейных котлов
	Механические термостаты	Механические регуляторы температуры применяются для поддержания терморежима, который выставляется вручную при помощи ролика
	Проводные регуляторы	Терморегуляторы представляют собой простую конструкцию, которая подключается к электросети вместе с котельным оборудованием
	Беспроводные термостаты	Оборудование не требует подключения к электросети и действует на определённой дистанции от теплоносителя

Подключение терморегулятора

После установки регулятора к нему нужно подвести электропитание с отдельного автомата, установленного в распределительном щитке. Для этого используется двухпроводный кабель, который подключают к входным клеммам регулятора «ноль» и «фаза». Если величина тока, коммутируемая прибором, соответствует мощности подключаемого обогревателя, то провода от него подключаются к выходным клеммам «плюс» и «минус». Сечение проводов лучше выбирать с запасом, чтобы они не грелись при прохождении через них максимального тока.

В случае если ток, потребляемый обогревателем, превышает предельные параметры термореле к выходным клеммам нужно подключить магнитный пускатель с соответствующим током нагрузки. Пускатель потребуется также для подключения нескольких обогревателей к одному регулятору. Корпус обогревателя необходимо обязательно заземлить. Для заземления используется отдельный провод с небольшим сопротивлением. После этого регулятор можно включать в работу.

Если нет хотя бы минимальных навыков работы с электрооборудованием, то во избежание неприятностей лучше пригласить квалифицированного электрика.

Основные параметры термореле

Таких параметров несколько. Вот самые важные из них:

• диапазон рабочих температур;
• точность уставки;
• гистерезис;
• мощность нагрузки.

Гистерезисом называется промежуток температур устойчивого состояния реле, когда реле поддерживает нагрузку во включенном состоянии. Уставка может занимать любое положение на этом промежутке, но принадлежит этому промежутку. Гистерезис не есть плохое качество реле, часто нормируется, даже отдельно регулируется и помогает избежать слишком частого переключения в цепи нагревателей, которое будет сокращать срок службы тэнов.

Пояснение к уставке и гистерезису

В домашних устройствах положение уставки характеризуется как “плюс-минус”. Так проще считать. Например, комнатная температура комфортна для человека в пределах 18-20 градусов Цельсия. Если гистерезис регулятора составляет 1 градус, то уставка в этом случае составит 19 градусов. Если при этом точность термореле составляет 0,5 градусов, то температура будет поддерживаться в пределах 17,5 … 20,5 градусов. Говоря точнее, будет срабатывать термореле, а истинная температура будет определяться мощностью нагревателя, который работает совместно с этим реле.

Мощность нагрузки выражается через ток, который реле способно переключать. Известно, что электронагреватели потребляют наибольшую мощность среди остальных потребителей энергии. Значит, таким нагревателям необходим достаточный ток и реле должно обеспечить этот ток своими контактами. Если токовая нагрузка слишком велика для контактов реле, то используют промежуточное реле: магнитный пускатель или электронный силовой ключ. Иначе контакты реле быстро подгорят и реле выйдет из строя.

Термореле с переключением диапазонов

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать 15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт). Пример технических характеристик регуляторов бренда «Теплолюкс». Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости

Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости

Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька. Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

ЧИТАТЬ ДАЛЕЕ: Теплый пол под плитку советы эксперта по устройству

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Виды терморегуляторов для водонагревателей

Термореле всегда съемные, заменяемые. Защитные и регулируемые типы надо отличать, но чаще в одном корпусе.

Варианты:

Виды	Описание
Варианты исполнения	Исполнение: вынесены раздельно (реже): термореле регулируемые (однополюсные, как правило) – установка, настройка и поддержание температуры; термовыключатели безопасности (защитные или предохранительные). Двухполюсные. Капиллярные и биметаллические. Это первые узлы, на которые идет напряжение от сети, напрямую на фазу и ноль. Принцип работы защитных термостатов: срабатывают с отщелкиванием кнопки при перегреве, водонагреватель обесточивается полностью; два вышеуказанных устройства в одном корпусе (регулируемо-защитные).
На каких процессах основывается работа (чувствительные элементы)	биметаллические: пластины, стержневые; капиллярные; электронные.
На каких процессах основываются, программирование	механические термовыключатели – основываются на законах физики. Элементы или химические вещества расширяются, давя на провода, размыкая их. Программирования нет, уровень задается вручную; электронные – с электродатчиками, микросхемами, есть возможность запрограммировать вкл./выкл. в определенное время, а также диапазон нагрева. Устройство сработает без участия пользователя; электромеханические – совмещают два выше указанных принципа; простые и программируемые.
Способ крепления	накладные, присоединяемые к корпусу. Обычно электронные термостаты. Также их можно размещать на отдалении от бойлера; встраиваемые в емкость, в ТЭН (чаще механические).

Отключать термовыключатель безопасности или, если он в одном корпусе с регулируемым реле с датчиком температуры воды, категорически запрещено. При аварийной ситуации бойлер будет работать, пока не выкипит вода, но так как емкость герметичная, более вероятная разгерметизация со взрывом. Запрещено запускать водонагреватель, если произошло автоотключение, предварительно надо устранить причину.

Когда активируется термодатчик безопасности:

• включение пустого бойлера;
• поломка (разгерметизация) регулируемого термореле, когда оно не отключилось при заданной температуре и ЭВН пошел в перегрев;
• много накипи, шлама на дне. Нет теплосъема с ТЭНа, фланец бойлера перегревается.

Возвратная кнопка защитного термореле, если оно в одном корпусе с регулирующим механизмом, находится в основании узла. При размыкании предохранительного выключателя возвратный боек выскакивает и остается в таком положении, для возврата в рабочее положение его нужно нажать до щелчка и фиксированного утопленного положения. Из-за этого могут возникнуть ситуации, когда пользователь забыл это сделать и не понимает, почему не включается водонагреватель.

Разновидности приборов

Устройства, предназначенные для контроля, отличаются конструкцией, но принцип работы регулятора температуры одинаков. В них могут быть задействованы механические, электронные узлы, либо их комбинации. Сейчас на рынке представлены 4 разновидности компактных комнатных приборов:

• механические;
• электронные;
• программаторы;
• беспроводные, радиоуправляемые.

Модели используются для систем теплых полов, для батарей отопления, для электрообогревателей и котлов.

Механические регуляторы

Это самые простые, практически безотказные модели. Все настройки в них делаются вручную. Терморегуляторы, предназначенные для систем отопления, различаются чувствительной средой, которая находится внутри сильфона. Поэтому механические устройства в продаже можно найти двух видов — жидкостные и газонаполненные. Первые приборы отличаются низкой ценой, вторые — большей надежностью.

У газонаполненных моделей лучшая скорость и плавность реакции на изменение температуры. Другое преимущество — минимальное влияние параметров теплоносителя на газовую среду сильфона терморегулятора. Для жидкостных регуляторов характерна большая точность передачи давления на шток.

К минусам механических терморегуляторов относится:

• необходимость ручной настройки, она часто требует корректировки;
• некоторая неточность температурных показателей, отличие от реальной температуры воздуха или воды может составлять 4-5°.

Главное преимущество таких регуляторов — приемлемая цена. Долговечность — второй плюс, так как в простейшей конструкции практически нет элементов, которые могут неожиданно выйти из строя. Другие модели имеют аналогичный принцип работы регулятора температуры, однако их оснащение более сложное.

Электронные термостаты

Эти устройства стоят дороже, зато они предоставляют хозяевам возможность не беспокоиться о постоянном контроле их работы. В таких регуляторах предусмотрена настройка с плавным изменением параметров в определенное время суток. Им не нужна какая-либо корректировка в случае повышения либо понижения температуры за окном.

Все необходимые показатели можно увидеть на информативном дисплее. Он бывает кнопочным или сенсорным. Для удобства владельцев в комплект входит пульт дистанционного управления. Недостатки моделей — более высокая стоимость, риск поломки электроники.

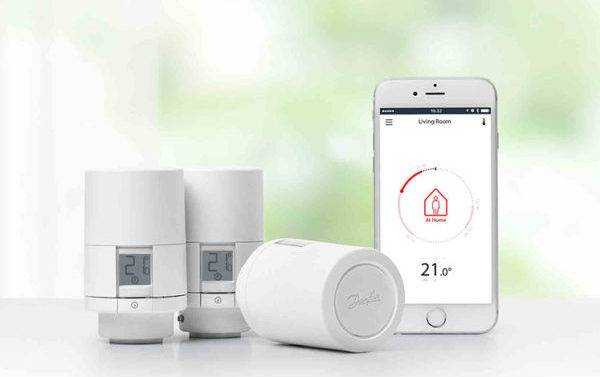

Регуляторы-программаторы

Программируемые термостаты — довольно дорогие устройства, которые имеют несколько режимов и программ. Зато с их помощью возможен постоянный контроль отопительной системы, создание максимально комфортного микроклимата, настройка для экономии энергоресурсов.

Аналоговые приборы имеют систему Wi-Fi, позволяющую отслеживать и контролировать работу через смартфон или планшет. Однако за максимальное удобство придется заплатить большую сумму. Других недостатков, помимо возможного отказа довольно сложного оборудования, у программаторов нет.

Беспроводные модели

Радиоуправляемое устройство (программируемый терморегулятор) — совершенство, из-за которого придется смириться в самой высокой ценой прибора. Зато их большое преимущество — отсутствие электрического кабеля. Такое оборудование предназначено для тех владельцев, которые не хотят «портить» интерьер ни проводами, ни дополнительными розетками.

Чаще регулятор температуры необходим для обогревательной системы, особенно если она является единственным или основным источником тепла. В таком случае ее рекомендуют оснащать электронным либо программируемым терморегулятором. Для вспомогательного обогревательного оборудования подойдет любой прибор, имеющий датчик нагрева.

Основные критерии выбора

Некоторые производители продают терморегулятор в комплекте с теплым полом.

Понятно, что в комплект идут далеко не самые сложные модели прибора, имеющие минимальное число функций и небольшую стоимость. Но вполне может быть, что вам этого будет достаточно, если обогреваемая площадь невелика.

При необходимости выбрать другой прибор, полезно учитывать несколько его параметров:

1. Технические характеристики:
   • механика или электроника, либо программируемая электроника,
   • выносные или встроенные датчики,
   • датчики температуры пола или воздуха по отдельности или совместно.

1. Мощность прибора.

На приборе указана максимальная мощность теплого пола, на которую он рассчитан.

Но на деле следует покупать прибор, рассчитанный на большую нагрузку, чем теплый пол в помещении. Превышение должно составлять 15-20%, тогда прибор будет работать достаточно долго.

При очень больших помещениях теплый пол настилается отдельными блоками, каждый из которых подключается к своему термостату.

1. Способ установки:
   • Накладные — укрепляются в специальный короб на стене, подходят для всех типов стен.
   • Встраиваемые: для них следует проштробить канавки для сокрытия проводов и просверлить отверстие для установки монтажной коробки для крепления прибора. Не используются в деревянных домах.
   • Для подключения с DIN-рейки: эти термостаты устанавливаются в панели распределительного щитка.

1. Дизайн, оформление:

1. Число каналов:
   • один прибор контролирует два помещения — необходимо соблюдать ряд условий,
   • два одноканальных прибора в одной коробке,
   • один двухзонный терморегулятор.

1. Управление и программирование

Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.

Как подключить теплый пол к терморегулятору?

Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат — при мощности более 2 КВт.

Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.

Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем. Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор

Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.

Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.

При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.

Этапы установки терморегулятора, после того, как вы определились с местом:

• Монтируем коммутационную коробку под терморегулятор, если он не накладной.
• Делаем штробу в стене и полу.
• Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
• Подводим провод от датчика через гофротрубу и штробу к коробке термостата.
• Подсоединяем провода согласно схеме.
• Ставим термостат на место установки.
• Закрепляем наружную панель и крышку термостата.

Zilon IR-0.8S

Модель Zilon IR-0.8S можно установить как на стену, так и на потолок. В комплекте к устройству идет терморегулятор для сверки заданных и реальных значений. Защита обеспечивается автоматической блокировкой и выключением прибора.

Основные параметры этой модели следующие:

• мощность составляет около 0,8 кВт;
• габаритные размеры 1,19х0,13х0,04 м;
• масса 3,2 кг;
• нет побочных выбросов углекислых газов в помещение;
• низкий расход электроэнергии при работе обогревателя.

При установке на потолок не всегда хорошо прогревается пол в комнате. Но с точки зрения цена-качество (цена около 2400 рублей), он вполне достоин пристального внимания.
