Как устроены чугунные радиаторы отопления

Варианты монтажа радиаторов

Как известно, устройство любой коммуникации в доме обязательно требует наличия проектного плана, а также нужной схемы установки того или иного прибора. Подключения радиаторов отопления может быть выполнено несколькими способами в зависимости от того, какой тип имеет система труб.

Одним из популярных вариантов подключения является односторонний монтаж батарей. Это значит, что все трубы отопительной системы монтируются исключительно с одной стороны. Особое распространение такой способ установки получил в многоквартирных домах. Еще один тип подключения – перекрестное, или диагональное. Суть такого устройства заключается в том, что монтаж трубы подвода осуществляется с одной стороны радиатора в его верхней части, а трубы отвода – снизу прибора с обратной стороны. Наиболее подходящим такой способ установки будет для тех батарей, которые оснащены большим количеством секций и имеют внушительную длину. В такой конструкции теплоноситель сможет распространиться по всей площади помещения, максимально увеличив параметры теплоотдачи.

Существует также вариант нижнего подключения. Монтаж труб подвода и отвода выполняется к расположенным внизу патрубкам на разных сторонах батареи. Эффективность такого способы подключения существенно ниже по сравнению с двумя вышеописанными типами монтажа, но этот вариант будет актуальным в том случае, если система теплоснабжения оборудована в полу.

Устройство радиатора отопления на видео:

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.

Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.

Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

История создания

С изобретение двигателей внутреннего сгорания, начали думать как этот двигатель охлаждать. Первым автомобилем, на котором установили радиатор охлаждения является авто Benz Velo. Бенз Вело начали продавать в 1886 году. Далее, Вильгельм Майбах начал усовершенствовать охлаждающее устройство и придумал конструкцию с сотами. Такой радиатор со сотами установили на машину Mercedes 35HP. Со времен первой модели Мерседеса 35НР с охлаждающим радиатором, конструкция радиаторов сильно не менялась, кроме геометрии и некоторых доработок.

За счет эффекта термосифона жидкость охлаждения попадала в радиатор. В термосифоне происходит следующие физические явления: если вода нагревается, значит плотность ее уменьшается. Вода с уменьшенной плотностью поднимается вверх. Нагретая жидкость, которая поднималась вверх, оказывалась в устройстве проходя через верхний патрубок.

А в самом радиаторе температура жидкости уменьшалась, а плотность увеличивалась. Прохладная утяжеленная жидкость опускалась вниз и через патрубок заходила в рубашку охлаждения ДВС.

Основной минус радиатора с термосифоном в том, что такое устройство плохо начало справляться с охлаждением моторов повышенной мощности. Далее, конструкторы изобрели помпу для поддержания циркуляции в двигателях любых мощностей.

Виды радиаторов по форме исполнения

Нагревательная способность батарей зависит от площади обмена, поэтому конструктивное исполнение имеет значение.

На выбор формы влияют факторы:

высота потолков и площадь комнаты;
максимальное давление в отопительной магистрали;
продолжительность эксплуатации (долговременная или периодическая);
мощность котла, материал труб, характеристики других приборов в системе;
химический состав и физические свойства энергоносителя.

Радиаторы выбираются в виде секций, панелей, пластинчатые и трубчатые типы. Влияет климат в регионе и требуемые условия отопления, присутствие агрессивных факторов, стоимость батарей.

Секционные радиаторы

В теплообменниках соединяются секции одного типа, которые внутри имеют 2 – 4 канала для движения воды. Сборные элементы выполняются из алюминия, стали, чугуна различной формы и длины. Нагрев помещения координируется количеством и размером секций.

Сборные батареи передают тепло конвекцией и излучением, работают экономично, на них устанавливаются ручные и автоматические регуляторы температуры, краны, клапаны. Изделия стоят недорого, возможность выбора межосевого расстояния делает их популярными для разных строений.

К недостаткам относится опасность появления протечек при резком скачке давления, сложности с прочисткой внутренних каналов и наружной уборкой межсекционного пространства.

Трубчатые батареи

Конструкция радиатора в разрезе включает 1 – 6 вертикальных коллекторов, которые объединяются верхней и нижней трубой, теплоноситель циркулирует беспрепятственно. Передача тепла зависит от диаметра труб и габаритов теплообменника (0,3 – 3,0 м). Установки выдерживают давление до 20 атм.

Панельные модели

Панельный радиатор выглядит как два сваренных между собой щита из металла. Внутри пластин есть вертикальные каналы для оборота энергоносителя, а снаружи крепятся ребра, которые увеличивают поверхность отдачи тепла. Панели располагаются в 2 или 3 ряда, материалом служит сталь.

малая инерционность делает возможным быстрое реагирование на смену внешней температуры;
из-за легкости не требуются массивные крепления;
компактные приборы размещаются в любой части комнаты;
низкая цена.

Для нагрева модели нужно вполовину меньше воды, чем для секционной батареи. Недостаток в том, что панельные установки не выдерживают высокого давления в магистрали, в систему должен заливаться очищенный энергоноситель без грязи и примесей. Некачественная прокраска стыков ведет к коррозии и протечкам.

Пластинчатые

Принцип работы радиатора заключается в конвекционном обмене. Теплообменник представляет собой сердечник с зафиксированными ребрами из тонкого металла. Внутренние трубки служат для передачи воды. Этот вид радиаторов ставится в производственных и общественных зданиях, многоквартирных строениях с централизованной магистралью.

Автономная система отопления

Схема автономного отопления

Какими параметрами следует руководствоваться при выборе котла, и как устроен радиатор отопления? Это лишь немногая часть вопросов, которые приходится решать собственнику частного дома при планировании системы обогрева. Сначала разрабатывается схема отопления, определяются ее основные параметры – температурный режим работы, количество и месторасположение радиаторов, устройств управления.

Следующий этап — узнать, как устроен котел для отопления, и выбрать оптимальную модель

Это очень важно, так как он будет напрямую влиять на КПД и характеристики всего контура обогрева дома

Устройство котла отопления

Устройство газового котла

Принцип работы любого котла – получение тепловой энергии от энергоносителя (уголь, дрова, газ, дизельное топливо) и передача ее теплоносителю. Устройство котла отопления напрямую зависит от типа используемого топлива. Рассмотрим это на примере самых распространенных моделей — газовых.

Основным компонентом в данном случае является горелка. В ней энергия от горячего газа с помощью теплообменника передается воде. В твердотопливных моделях эту функцию выполняет камера сгорания. Помимо этого в котлах зачастую присутствуют следующие компоненты:

Система подачи воды в теплообменник;
Патрубок дымохода для отвода угарных газов;
Элементы управления – контроль интенсивности пламени, содержания СО2, тяги, температуры воды и т.д.;
Циркуляционный насос – предназначен для повышения скорости движения теплоносителя. В комплектацию большинства твердотопливных и некоторых газовых котлов не входит;
Расширительный бак и система безопасности.

При выборе газовых моделей нужно обращать особое внимание на наличие второго контура, предназначенного для ГВС. Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание

Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание

Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание.

Устройство радиаторов отопления

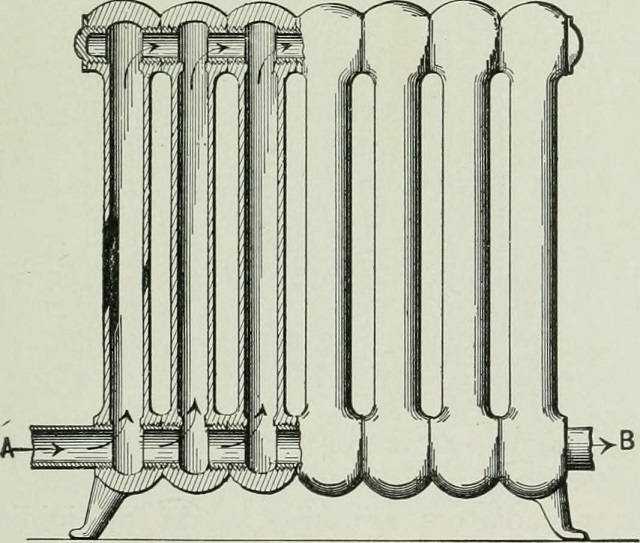

Батарея отопления в разрезе

Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи — при ее создании всегда руководствуются проверенной схемой.

На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д

Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:

Номинальная мощность, Вт. Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например — 70/55 или 90/70; Секционная или панельная модель. Для первых существует возможность увеличения полезной площади путем добавления секций; Способ подключения

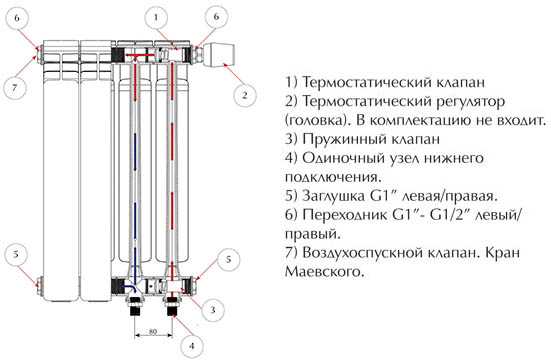

Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением. Помимо установки радиаторов обязательно предусматривается их правильная обвязка

Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана

Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.

Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.

Обзор производителей алюминиевых батарей

Сегодня на рынке продается множество моделей алюминиевых радиаторов от разных производителей. Поэтому можно без труда подобрать такие радиаторы отопления алюминиевые какие лучше всего будут подходить по техническим параметрам, внешнему исполнению и финансовым возможностям.

Приобрести нужную модель можно на рынке, в специализированном магазине. Также продажа алюминиевых радиаторов отопления осуществляется через Интернет. Преимуществом такой покупки является экономия времени. Если возникают какие-то вопросы касательно параметров оборудования, их можно задать онлайн-консультанту либо позвонить по указанному на сайте телефону и пообщаться с менеджером.

Надо отметить, что на радиаторы отопления цены алюминиевые это, стальные или чугунные модели, в онлайн-магазине, как правило, ниже среднерыночных. Поэтому многие предпочитают заказывать обогревательные приборы именно в Интернете.

В продаже имеются как импортные, так и отечественные изделия. Естественно, цены на алюминиевые радиаторы отопления отечественного производства ниже, нежели на зарубежные аналоги. Но это не сказывается на качестве продукции. Поскольку многие современные отечественные батареи производятся по итальянской технологии. Среди отечественных производителей надо выделить компании Рифар и Термал. Они производят долговечные алюминиевые отопительные приборы по приемлемой стоимости.

Поскольку итальянские радиаторы отопления алюминиевые всегда славились самым высоким качеством, они являются очень востребованными на рынке, несмотря на высокую стоимость. Тут надо отметить продукцию фирм Fondital, Sira и Global. Эти компании выпускают еще и биметаллические радиаторы отопления. Популярны также отопительные устройства венгерского производства. Правда, по качеству они уступают итальянским моделям. Неплохие батареи из алюминия выпускает венгерская компания NAMI.

Устройство и принцип работы

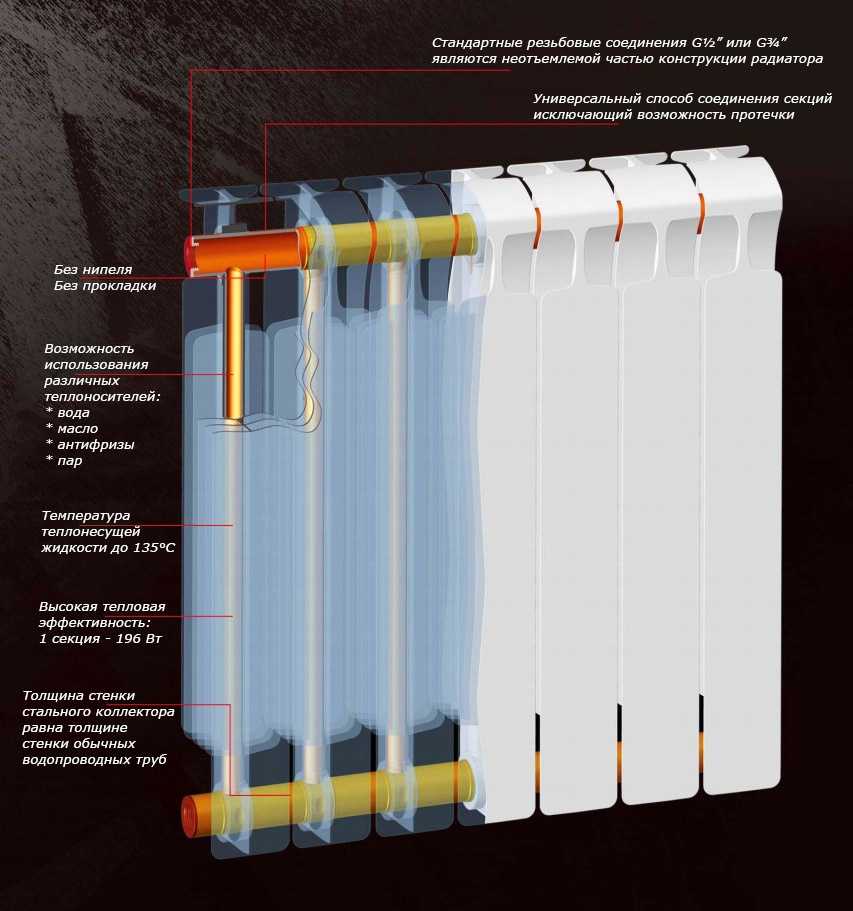

Биметаллические радиаторы из трубы, выполненной из стали и алюминиевого корпуса. Сталь служит защитой от коррозии, а алюминий способствует быстрому прогреву помещения. Именно такому сочетанию металлов становится возможным использование современных моделей радиаторов очень длительное время.

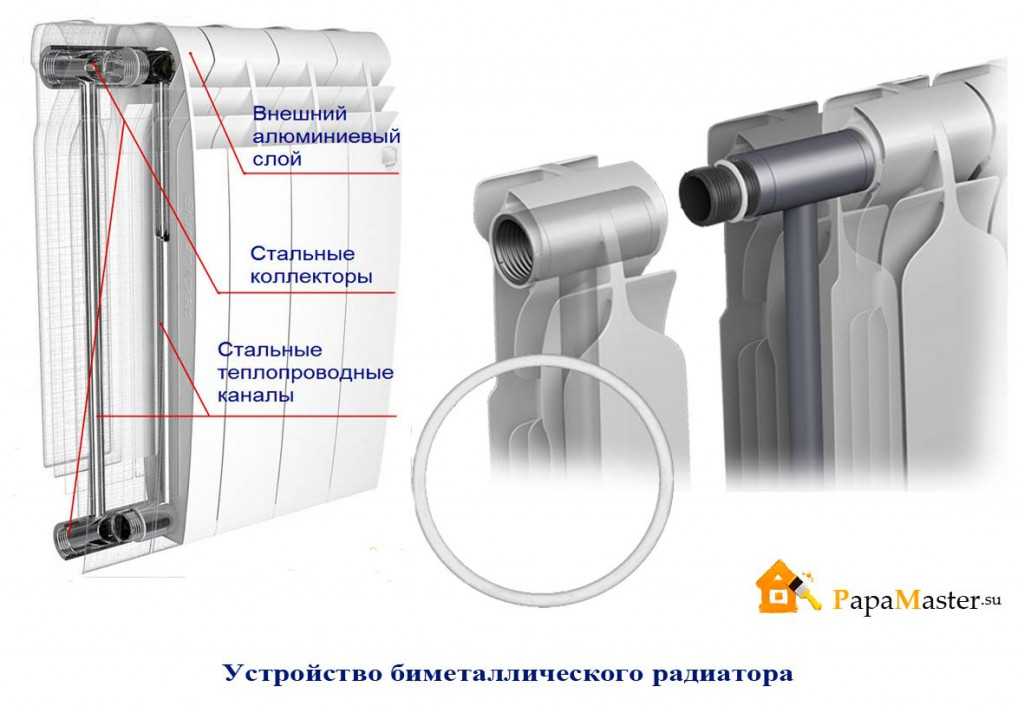

Устройство биметаллического радиатора

Благодаря стальной трубе, по которой идет горячий теплоноситель не страшны перепады давления. А соединение «сталь-сталь» может выдержать давление высоких показателей. Используемая в составе таких изделий медь, также повышает устойчивость отопительной системы к электрохимическим воздействиям.

Алюминий является хорошим проводником тепла, поэтому его и применяют для изготовления радиаторов. Алюминиевая поверхность биметаллического радиатора способна за короткий отрезок времени нагреваться и также быстро при необходимости остывать, благодаря чему возможно регулирование нужной температуры в помещении .

Устройство биметаллического радиатора

Высокая теплоотдача алюминия позволяет использовать минимальное количество горячего теплоносителя, и, следовательно, становится возможным изготавливать радиаторы небольших размеров. Биметаллические батареи можно устанавливаться в ниши или использовать для обогрева помещения (небольшого).

Что нужно знать при покупке

Радиаторная батарея отопления, конечно, должна вписываться в интерьер комнаты, но все-таки главным критерием при выборе должны быть ее технические характеристики, да и конструктивные особенности стоит учесть. Так что на этом вопросе стоит остановиться отдельно.

Цельные или секционные отопительные приборы лучше

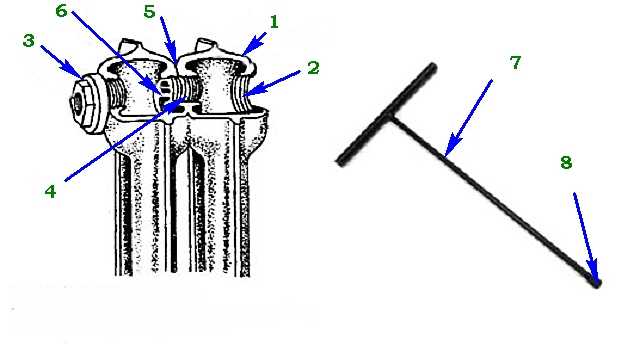

Большая часть используемых в быту батарей относятся как раз к группе секционных. То есть на заводе выпускаются типовые сегменты, которые затем объединяются в радиатор отопления. Сборка производится с помощью ниппеля с разной резьбой с двух сторон. При его повороте обе секции очень плотно прижимаются друг к другу.

Сборку/разборку можно выполнить самостоятельно

Из недостатков таких конструкций отметить можно риск возникновения протечки по месту стыка отдельных секций. Также нежелательно их использование в автономных системах с повышенным давлением.

Зато можно добавить или наоборот убрать лишние секции, регулируя тем самым тепловую мощность отопительного прибора. Причем сделать это можно и своими руками.

В случае с цельными радиаторами коллектор изготавливается из одной трубы, а потом на него напрессовывается оребрение. Благодаря такой конструкции он может выдерживать большее давление в системе отопления. Так что есть смысл выбрать такой отопительный прибор в автономной системе отопления с повышенной температурой теплоносителя.

Цельный стальной радиатор

Габариты радиаторы

Инструкция по установке радиатора обычно предусматривает его расположение в нише под окном, так что выбор размера – дело ответственное. Главное при установке – чтобы радиатор не находился впритык ни к стене, ни к полу, да и сверху до подоконника должно оставаться сантиметров 5-7 свободного пространства. Если эти требования не соблюсти, то львиная доля тепловой энергии будет уходить на нагрев стен и подоконника.

Правильное размещение батареи отопления

По высоте самым ходовым можно считать модели с межосевым расстоянием 400-500 мм (высота прибора составляет примерно 570 мм).

Помимо этого, в продаже можно найти:

очень низкие радиаторы – используются в домах с большими окнами, где радиатор обычного размера перегораживал бы обзор. Биметаллические радиаторы выпускаются с минимальным межосевым расстоянием 200 мм, алюминиевые – 150 мм, такая «кроха» подойдет даже если окна доходят почти до пола;

Небольшие по высоте батареи стильно выглядят

при дефиците свободного пространства подойдет вертикальная батарея радиатор. От обычно она отличается большим межосевым расстоянием и малым числом секций. Установить такой отопительный прибор можно и в углу, где обычно остается сантиметров 50 свободного пространства.

Пример вертикальной батареи

Когда выполняется замена радиатора-батареи в квартире, то межосевое расстояние имеет особое значение. Рекомендуется замерить расстояние между подачей и обраткой в квартире и выбирать отопительный прибор с точно таким же межосевым расстоянием.

Тепловая мощность прибора

В вопросе, как выбрать отопительные батареи радиаторы, учет теплоотдачи – самый важный параметр. Для этого достаточно просто ознакомиться с документацией на отопительный прибор. Обычно указывается теплоотдача либо всей батареи, либо теплоотдача отдельной секции.

Значение теплоотдачи может указываться и в маркировке радиатора. Например, обозначение МС140 в маркировке чугунной модели означает теплоотдачу одной секции на уровне 140 Вт, зная количество секций, подсчитываем теплоотдачу всего отопительного прибора. Лидерами по этому параметру можно считать биметаллические батареи, у них теплоотдача составляет на уровне 200 Вт.

Тепловая мощность биметаллических отопителей на высоте

Также нужно обратить внимание на такие технические характеристики отопительных батарей радиаторов как рабочее давление в системе, допустимую температуру теплоносителя, а также тип металла. Например, при контакте стали и алюминия происходит интенсивная коррозия последнего, так что срок службы отопительного прибора сокращается в разы

https://youtube.com/watch?v=8B4VD7kY6iU

Конструкция

При выборе радиатора для отопления дома, требуется учет нескольких немаловажных нюансов. При выборе секций для радиаторов, появится возможность по мере необходимости расширения площади нагрева. Если конструктивные особенности планируют панельный тип батареи или конвектор, то не будет возможности ее конструктивного изменения. При проведении расчетов радиаторов, непростым является учет всех моментов, какие смогут воздействовать на объемы требуемого тепла для каждой комнаты в отдельности.

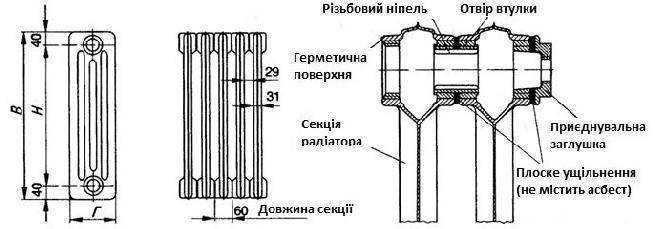

Фото схемы устройства отопительного радиатора

При секционном устройстве радиатора будет возможность уменьшения и увеличения количества секций и замены тех частей, какие будут ломаться.

Схема батареи имеет и немаловажную особенность – межосевое расстояние, какое показывает по вертикали длину отрезка между центрами труб отвода и подвода. Данная особенность должна особенно учитываться в случае замены батарей или проложенной лучевой разводки. При условии приобретения изделия с иным междуосевым расстоянием, потребуется его замена, или производить изменение расположения труб отопления.

Устройство радиатора отопления тоже требует учет диаметра труб. Очень малый диаметр у батарей может вызвать скорое засорение системных агрегатов, так как качество носителя тепла чаще всего бывает невысоким: наличие в воде песка, ржавчины и окалина. Все эти негативные нюансы, в процессе оседания, прежде всего, становятся причиной низкой эффективности работы всей системы, а далее даже стать причиной окончательного выхода из строя всего отопительного оборудования.

Грамотный выбор отопительных радиаторов является важнейшим моментом. Подходящая батарея для отопления – это основа надежного функционирования системы в целом.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

https://youtube.com/watch?v=AOIodX5L9tQ

Как промыть алюминиевый обогреватель?

Промывка отопительного прибора проводится с целью удаления известковых отложений с внутренней поверхности радиатора либо для профилактики их образования.

Профилактическую промывку следует проводить раз в год.

Рассмотрим, как промыть алюминиевый радиатор отопления эффективно. Существует несколько способов промывки. Выбор того либо иного метода зависит от количества отложений.

Чаще всего применяют химические средства, содержащие кислоты и щелочи. Но при выборе такого средства надо быть крайне внимательным. Поскольку некоторые вещества могут оказывать негативное влияние и на материал батареи. Преимуществом такого метода является то, что отопительную систему не нужно разбирать. Существует и гидродинамический способ промывки батареи. Суть заключается в том, что накипь удаляется тонкой струей воды. Подается вода под определенным давлением при помощи специальных насадок.

Для промывки отопительной системы лучше обращаться к специалисту. Он выберет самый подходящий способ и проведет процедуру грамотно и эффективно.
