Как устроена вентиляция в 9 этажном кирпичном доме

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

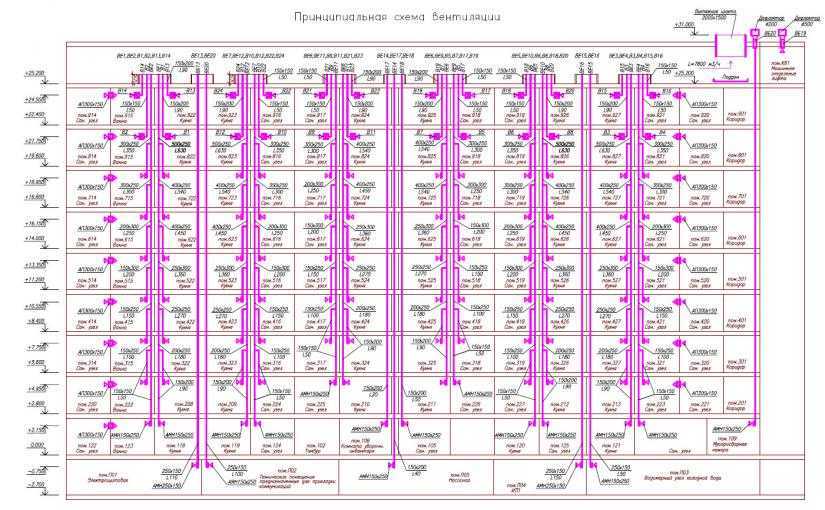

Пример проекта

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
быстрое загрязнение общей трубы вентиляции;
отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

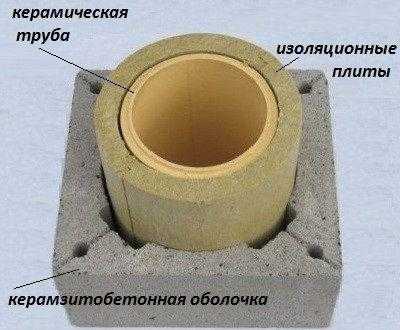

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Различные схемы обустройства вентиляции в панельных домах

Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.

Вентиляция на естественной тяге может быть:

Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.
Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.

Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.

Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

Схематично современная вентиляция на принудительной тяге выглядит так:

Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Обратите внимание! В энергосберегающей системе принудительной вентиляции приточный воздух нагревают с помощью тепла удаляемых газов. Такая система называется рекуперационной

Здесь подающая часть вентиляции располагается также на чердаке здания.

Схема устройства вентиляции в домах, панельного типа

Поиски проектной схемы системы вытяжки воздух а, как правило, начинаются на стадии заселения и эксплуатации готовых панельных домов. В течение первых лет, после сдачи застройщики вынуждены устранять проблемы с плохой вентиляцией, искать решения – менять и переделывать вентиляционные шахты и вытяжки. Почему же это происходит? Типовая схема воздухообмена многоквартирного дома состоит из следующих элементов:

Вентиляционная (коллекторная) шахта, по которой происходит циркуляция чистого воздуха с улицы от подвала к чердаку.
Вентиляционные каналы-спутники, соединяющие 3 этажа в общий короб по схеме 1-4-7… 2-5-8… 3-6-9… и далее, организуют поэтажную вытяжку в вентиляционные короба шахты.
Вентиляционные решётки в квартирах, расположенные на кухне и в санузле, выводят неприятные запахи, влажный и загрязнённый воздух в поэтажные вентканалы, разводка которых доставляет его к вытяжной шахте.

Принцип воздухообмена в квартирах основан на обратной тяге теплых воздушных масс, поднимающихся по шахте на улицу. Приток воздуха происходит естественным путём – через открытые окна и другие каналы (приточные клапаны и т.п.). При расчёте схемы вентиляции учитывается аэродинамика воздушных потоков, кратность воздухообмена вытяжной вентиляции должна быть в пределах нормы -2 куб.м в час.

Монтаж вентиляции в доме, Новая Рига МО

Для этого строго соблюдается диаметр труб каждого элемента – вытяжки, канала, шахты. Повышенная аспирация в системе вентиляции панельного дома может привести к увеличению уровня шума свыше ГОСТ 50Дб. Заниженный диаметр труб наоборот, может не создавать необходимого давления и приводить к эффекту обратной тяги, когда загрязненный воздух с коллекторов нижних этажей попадает в санузлы и на кухни выше расположенных квартир.

После того, как жилой многоквартирный дом сдан в эксплуатацию, сложно найти неисправности и устранить их. Обеспечить правильные климатические условия – тепло и чистый воздух, в таком случае может лишь индивидуальная система принудительной вентиляции.

Устройство вентиляция в сип панельном доме

В частных квартирах, домах и коттеджах проектируется собственная система приточно-вытяжной вентиляции, которая позволяет контролировать необходимые параметры в каждом помещении – детской, спальне, гостиной, кухне, ванной. Собственная система очистки и тепловой обработки воздуха позволяет решить задачу с учётом климатического комфорта, энергоэффективности, без шума и пыли – независимо от этажности, местоположения и архитектурной категории здания.

Можно построить свой дом из сип-панелей. В любом случае в системе вентиляции панельного дома требуется оборудование для рекуперации тепла. Энергоэффективные теплообменники, обратные клапаны, правильно вентилируемые подвалы с «продухами» и теплые чердаки — вот часть элементов для правильного устройства вентиляции загородного дома

В договоре на проект принудительной вентиляции панельного частного или многоквартирного жилого дома под Москвой мы заложили комплекс услуг:

все этапы от проектирования до сервисного обслуживания климатической техники;
высокое качество монтажных работ и вентиляционного оборудования;
соблюдение ГОСТ требований и санитарно-строительных норм к системам отопления, очистки и кондиционирования воздуха.

Правильная реализация проекта – залог хорошего самочувствия

Инженеры и проектировщики компании ООО «СтройИнжиниринг» осуществляют строгий надзор за выполнением правил и нормативов СНиП и СанПиН. Мы подготовим проектную документацию для многоквартирных панельных домов любой серии (п-44 /83/ 97/164 и т.д.) и этажности (5/9 и выше), проверим тягу вентиляционных шахт и вытяжных каналов.

Частным строительным подрядчикам и крупным организациям будет предложена эффективная и недорогая схема реализации и ввода в эксплуатацию панельных многоэтажек и индивидуальных домов каркасно-панельного типа, с учётом архитектурных особенностей здания. Мы придаём особое значение правильному устройству нормативного воздухообмена и циркуляции воздуха в квартирах, офисах, туалетах, ванных и т.п. помещениях, расположенных внутри сооружений из панелей.

Мы подготовили различные схемы устройства комфортного микроклимата в жилых домах

Цена правильной вентиляции в ванной комнате и туалете
ГОСТ и СНиП нормы вентиляции жилых помещений
Какая вентиляция в жилых домах — устройство очистки воздуха в зданиях
Нормы вентиляция коттеджей и загородных домов

Предыдущий обзор — монтаж вентиляции частного дома!

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Вентиляция на кухне с газовой колонкой

Многие хрущевки были оснащены газовыми колонками для подачи горячей воды. Очевидно, что газовое оборудование одно из самых взрывоопасных в неумелых руках. Одно дело, когда газовый котел или колонка, установлены в отдельном помещении с соблюдение всех норм правил пользования бытовым газовым оборудованием, другое – на кухне площадью 5,5 кв. м.

Угарный газ не только вреден для здоровья, его скопление может привести к непоправимым последствиям. Потому, его полное сгорание имеет большое значение. Так, для сгорания 1 куб. м газа требуется 10 куб. м воздуха, что должно обеспечиваться тягой дымоходного канала. Естественная тяга образуется за счет разницы удельного веса горячих продуктов сгорания и более холодного атмосферного воздуха, поступающего в топку.

Когда дует из вентиляционного канала, это говорит о недостатке притока свежего воздуха. Если из кухонного вентканала уходит воздух, в квартире снижается давление, в результате образовывается обратная тяга. Чтобы этого не происходило необходимо обеспечить приток, например, установив обратный клапан.

В помещениях, где расположена газовая колонка, необходимо соблюдение некоторых правил:

Запрещено закрывать колонку шкафчиками, дверцами.
Расстояние до ближайшей мебели должно быть не менее 5-7 см.
Металлопластиковые окна в любое время года должны быть приоткрыты на 3-5 мм, для поступления воздуха в помещении.
Высота помещения – не менее 2 м.
Площадь отверстия под дверью – не менее 0,02 кв. м

Вентиляция в хрущевке на кухне, где установлены газовые колонки, не разрешено устраивать принудительную вытяжную вентиляцию. Это может привести к нарушению тяги, из-за чего угарный газ не будет выходить в дымоход, а подтянется в помещения квартиры. Выполнение всех несложных правил обезопасит жителей хрущевок от непредсказуемых последствий.

https://youtube.com/watch?v=NOQNbvUiypg

Проблемы воздухообмена в хрущевке

Как бы там ни было, но продолжительность жизни таких домов увеличили до 100-150 лет и людям, проживающим в них, приходится мириться с таким положением дел и пытаться исправить первоначальные огрехи в строительстве, которые с годами только усугубляются. Каковы же могут быть причины некорректной работы вентиляционной системы в хрущевках?

Для начала нужно отметить принцип работы естественной вентиляции, которая была первоначально заложена. Заключается он в притоке свежего воздуха из окон и дверей (лестничных клеток) и удалению отработанного – через вентиляционные отверстия в ванной комнате и на кухне.

Первой причиной нарушения нормальной работы вентиляции являются современные металлопластиковые окна и двери с уплотнителями. Жители хрущевок, построенных из панелей, достаточно серьезно ощущают на себе насколько «холодный» этот строительный материал. Потому и меняют на современные и герметичные окна и двери, не создающие сквозняков в квартирах. Однако, такие конструкции не пропускают свежий воздух в помещение. В результате – появляется запах туалета, из вытяжного канала в ванной дует и по всей квартире распространяются кухонные амбре.
Жители первого, второго и третьего этажей пятиэтажного дома не имеют проблем с запахом из вентиляционной трубы – мимо них он благополучно проходит. Зато жильцы верхних ярусов практически постоянно ощущают на себе подобные неудобства.
Планировка квартир в хрущевках не отличается дизайнерскими решениями. Совмещенные комнаты, одна из которых проходная, кухня 5,5 кв. м – просто вынуждали своих владельцев заниматься самостоятельной перепланировкой. В комнатах делали отдельные входы, увеличивали кухню за счет ванной, закрывая вентиляционное отверстие, так как оно мешало. Все это «тормозило» или вовсе прерывало воздухообмен.
Вентиляционный канал, выполненный из железобетонных конструкций, имеет шершавую поверхность, которая многие годы собирала жировые отложения, копоть, пыль. Канал «зарастал», постепенно сужался, пропуская все меньше отработанного воздуха, но его никогда не чистили.
Система вентиляции в хрущевках на кухне, при использовании современных кухонных вытяжек и отсутствии поступления свежего воздуха, создает в помещении пониженное давление. Чтобы заполнить воздухом опустевшее пространство, кухня заполняется воздушными массами из других помещений. Если же и его не хватает, то начинает дуть из вытяжки в ванной комнате.

Устройство и схемы вентиляционных шахт 5 и 9 этажных домов

Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

Как устроена вентиляция 5 и 9 этажных домов

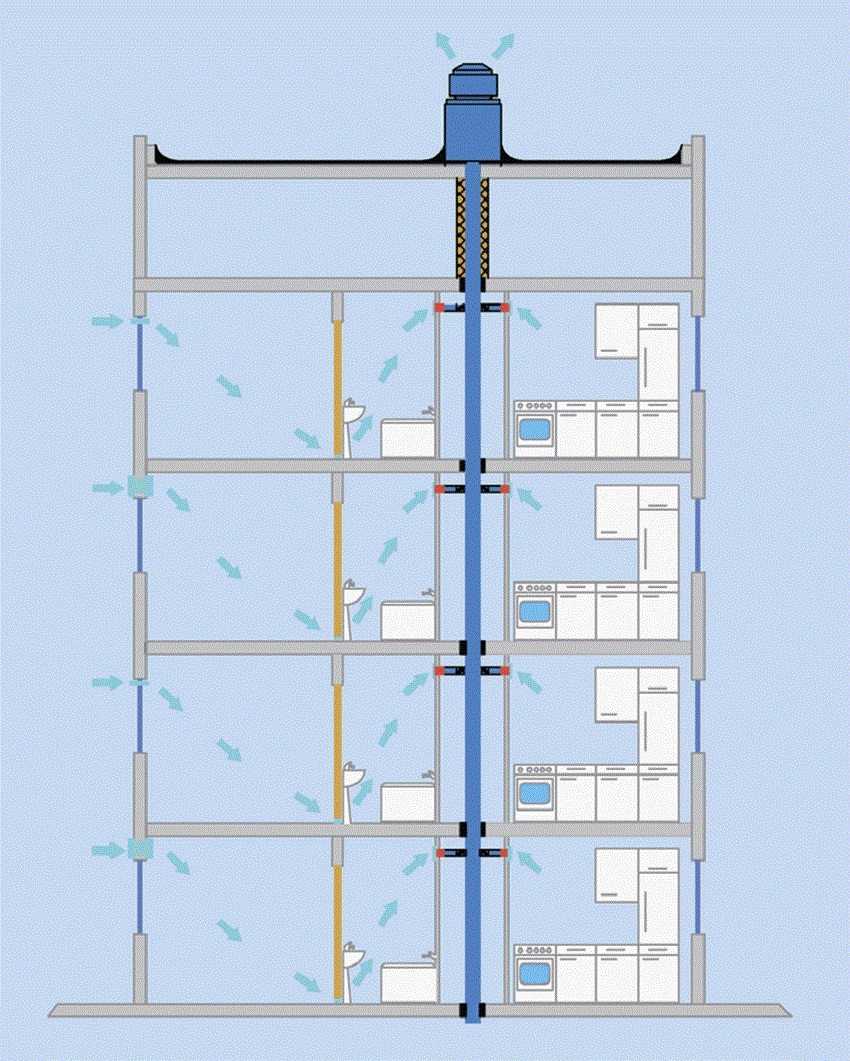

Схема вентиляции многоэтажных зданий
Движение потока воздуха по помещениям должно быть направлено из спален и гостиных в зоны выведения, то есть в кухни и туалеты;
Силу вытяжения вентиляции 9 этажного дома следует рассчитывать таким образом, чтобы не нарушалось движение потоков во всех помещениях, а также соседних квартирах;
Чтобы уменьшить затраты на обогрев приточного воздуха, необходимо оборудовать систему вентиляции в 5 этажном доме временным отключением или режимом ожидания;
Какими бы не были погодные условия, вентиляция должна работать и быть управляемой;
Вентиляционные шахты не могут быть источниками шума и гула с улицы. Гудение вытяжных вентиляторов следует свести к минимуму.

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

В туалете 50 кубометров воздуха в час;
В ванной 25 кубометров в час;
На кухне 90 кубометров в час;
Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

Дешевые монтажные работы;
Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

Через форточки в дом попадает шум, пыль;
На нижних этажах вентиляция может быть слишком интенсивной, а на верхних — недостаточной;
Летом тяга практически отсутствует;
На работу вентиляции влияют погодные условия.

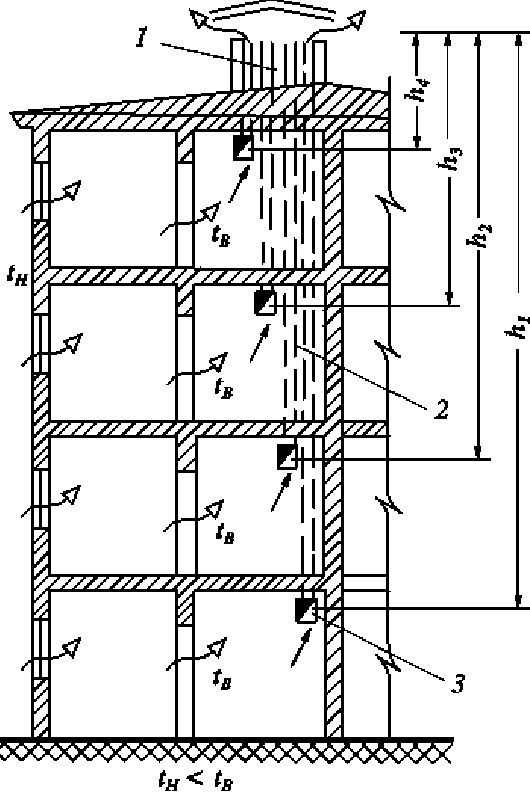

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

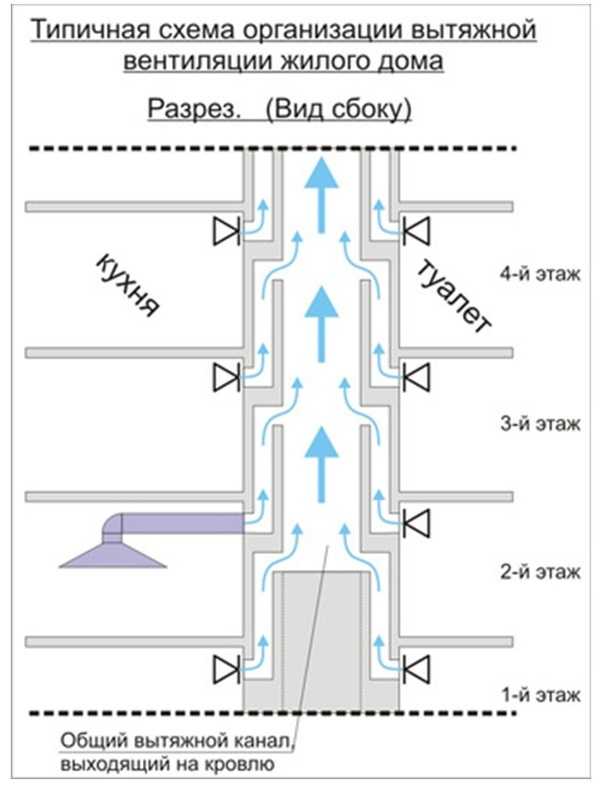

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

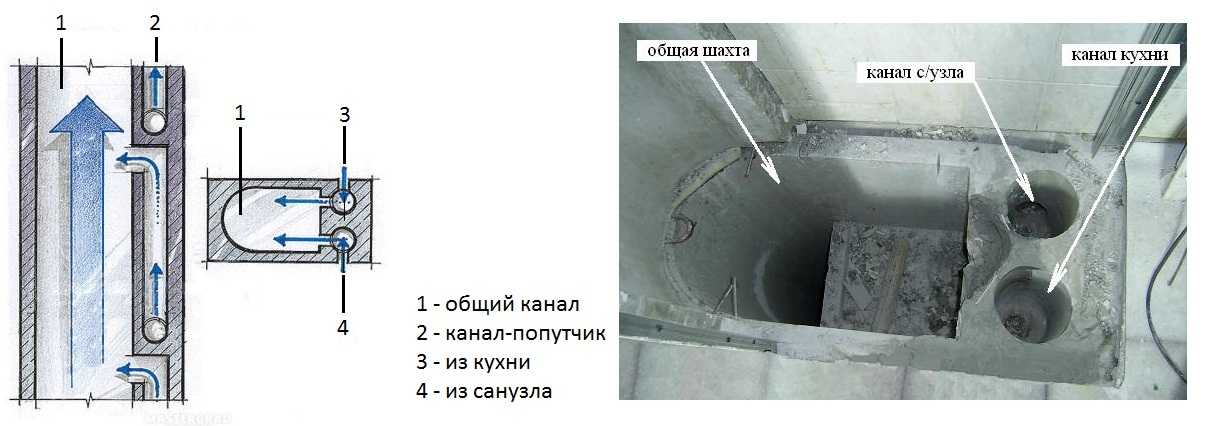

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Подробно о схемах вентиляции в многоквартирном доме ↑

Схема вентиляции в многоквартирном доме должна производиться с обязательным зонированием по чистоте, перетекание загрязнённого воздуха из вспомогательных помещений в жилые необходимо исключить.

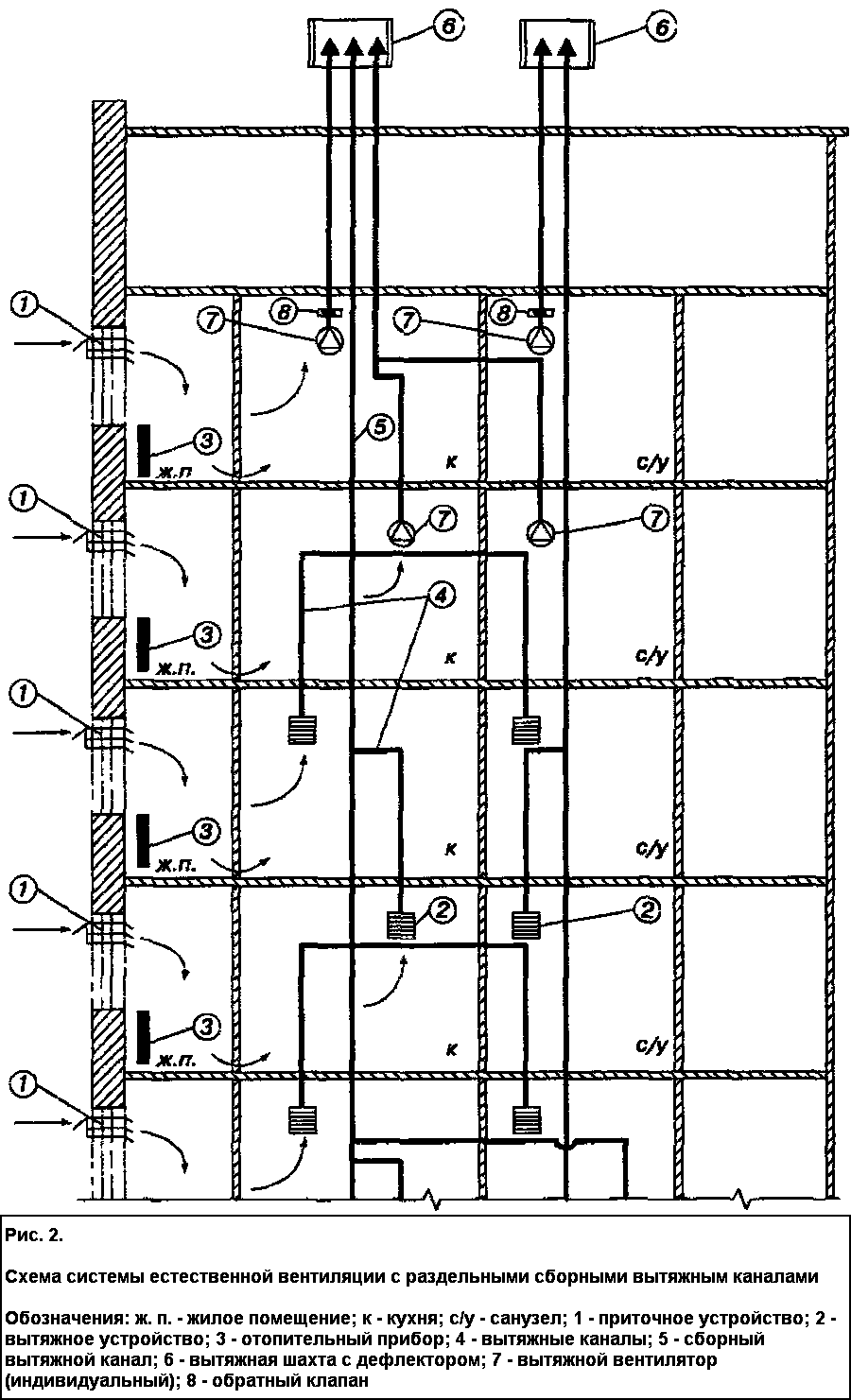

Целесообразно объединение вытяжных вентиляционных шахт отдельных помещений в блоки. Системы воздухообмена с естественным побуждением притока и вывода воздуха лучше выполнять раздельными (исключая вертикальные или горизонтальные сборные каналы). Вентиляция в многоэтажном доме может быть устроена с присоединением вентиляционных каналов разных этажей к общему (сборному) каналу.

Схема системы естественной вентиляции с удалением воздуха через через каналы-спутники, сообщающиеся с основным каналом через один этаж

Присоединение к сборной шахте каналов-спутников должно быть произведено через один или несколько этажей. Вытяжные каналы двух верхних этажей не следует подключать к сборному каналу, целесообразней раздельное отведение.

В зависимости от схемы организации воздухообмена различают вентиляцию с перемешиванием и вентиляцию с вытеснением воздуха. Воздухообмен с перемешиванием характерен для помещений с воздухонепроницаемой пароизоляцией, бетонных и кирпичных зданий с воздухонепроницаемыми стенами. И приточная и вытяжная вентиляция осуществляется при помощи небольших вентиляционных окон, щели дверных и оконных проёмов также принимаются в расчёт.

Из-за высокой локальной скорости воздушных потоков свежий и загрязнённый воздух эффективно смешиваются и удаляются. Таким образом удалить все вредные примеси невозможно, ведь в помещении всегда есть зоны с практически нулевой скоростью движения воздуха. Лишь правильной организацией вентиляционной системы можно добиться желаемого эффекта.

Схема разводки вентиляционных каналов с подключением к сборному вентканалу через два этажа

Чаще всего в России применялась прежде система приточно-вытяжной вентиляции. Она осуществляется за счёт естественной тяги, возникающей вследствие разности температур внутреннего и наружного воздуха. Популярность устройства системы, в которой источником приточного воздуха являются щели в оконных переплётах и открытые форточки объясняется невысокой стоимостью устройства и простотой. Кроме того, вентиляция с естественным притоком практически не нуждалась в дополнительном обслуживании.

Сегодня, вследствие герметичности современных окон, естественная вентиляция в многоквартирном доме малоэффективна. Лишь немногим из нас в холодное время года захочется терять драгоценное тепло для обеспечения необходимого притока воздуха. Впрочем, даже разгерметизация квартиры (открыванием форточки) приносит лишь дополнительный дискомфорт от повышения уровня шума (с улицы), потерю тепла, но всё равно не даёт необходимого притока воздуха для эффективной работы вентиляции. Незаметно повышается влажность, в теплом влажном микроклимате квартиры со спёртым воздухом создаются отличные условия для роста грибков и плесени, что малоприятно и вредно для здоровья.

Устройством регулируемой системы с естественным притоком через приточные клапаны удаётся не только обеспечить необходимый уровень воздухообмена, но и снизить проникающий в квартиру шум. Устройством механической вытяжной (а также механической приточно-вытяжной) системы вентиляции можно добиться нормализации воздушно-теплового режима квартир, что даст возможность существенно снизить затраты на теплообразование. Рекуперацией воздуха (утилизация тепла вытяжного воздуха) можно добиться сохранения оптимального микроклимата при малых энергозатратах.

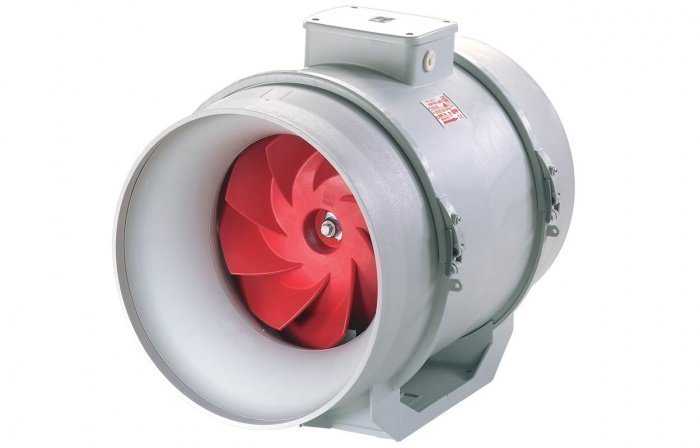

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий

Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети

Вентиляторы монтируют вместо вытяжных решеток. Движение лопастей затягивает воздух из комнаты в вентиляционный канал.

Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.
