Водонапорная башня подача воду

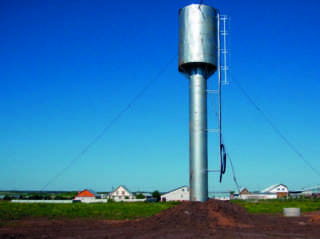

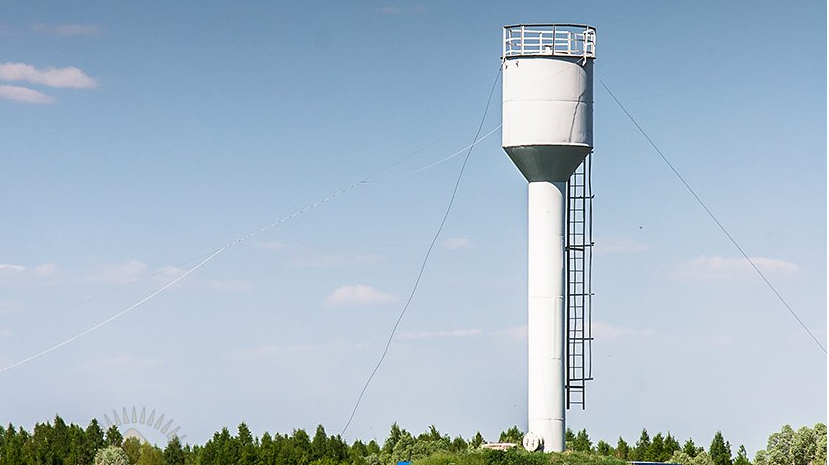

Внешний вид

Конструкция башни может быть выполнена из стали, кирпича или железобетона. В высоту строение может достигать нескольких десятков метров. В верхней части оно обязательно имеет емкость для воды. Чаще всего эта емкость бывает цилиндрической формы. Используемый объем резервуара зависит от мощности водопровода, обслуживающего его, и расхода воды в нем.

Например, для небольшого предприятия или деревни потребуется несколько кубических метров. В городах объем может возрастать в десятки и сотни раз.

Работа водонапорной башни зависит от:

• труб, продолженных для подачи и отвода воды;
• переливных устройств, автоматически отключающих насосы, чтобы предотвратить переполнение емкости;
• системы замера уровня воды, которая передает сигналы в диспетчерский пункт.

В некоторых случаях для водонапорного резервуара не предусматривается опора. Емкость для хранения воды устанавливается на возвышенной местности. Обычно этот способ применяют в условиях гористого рельефа.

Чаще всего баки имеют округлую форму. Технологические и архитектурно-строительные соображения диктуют нормы соотношения высоты и диаметра резервуара. Бак не должен быть очень большим, ведь в этом случае увеличивается высота подъема воды. Кроме того, в системе возникают значительные колебания напора.

Внешний вид башни должен быть эстетичным и не выбиваться из общей композиции местности. Архитектурный ансамбль района при этом продолжает быть гармоничным. Довольно часто промышленные предприятия (если имеют две и более сети разного напора) устанавливают несколько баков на башне. При этом они располагаются на разной высоте. Размер всей конструкции определяет давление воды в водонапорной башне.

Чтобы проводить обслуживание сооружения, устанавливается наружная лестница с ограждениями. Если высота составляет более двенадцати метров, то комплектация также имеет дополнительную площадку с ограждениями.

Как работает

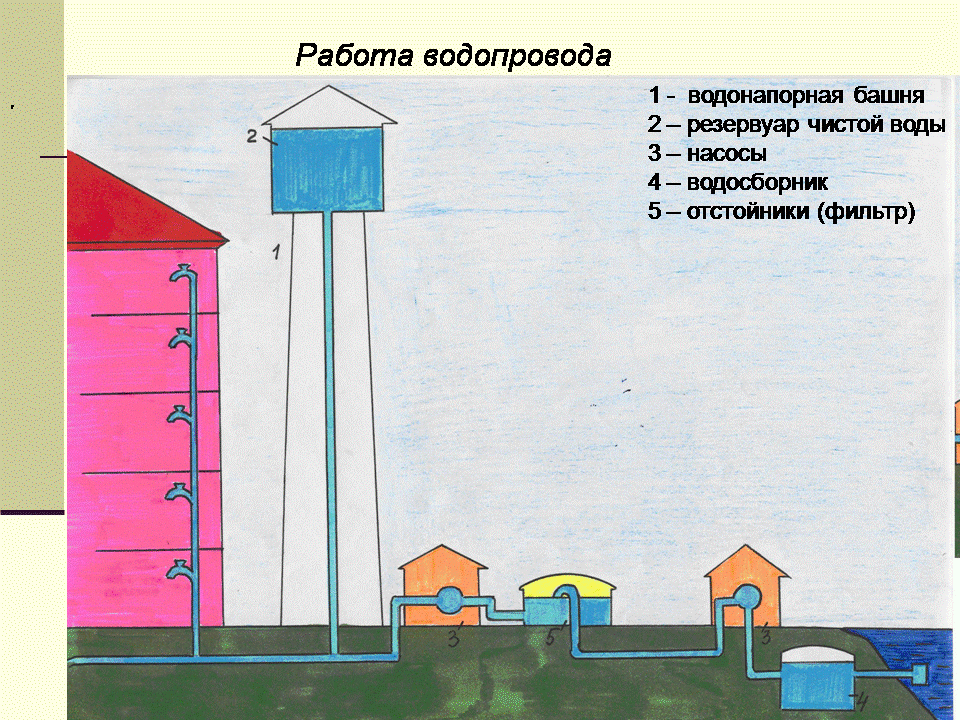

Водоснабжение жилого поселка

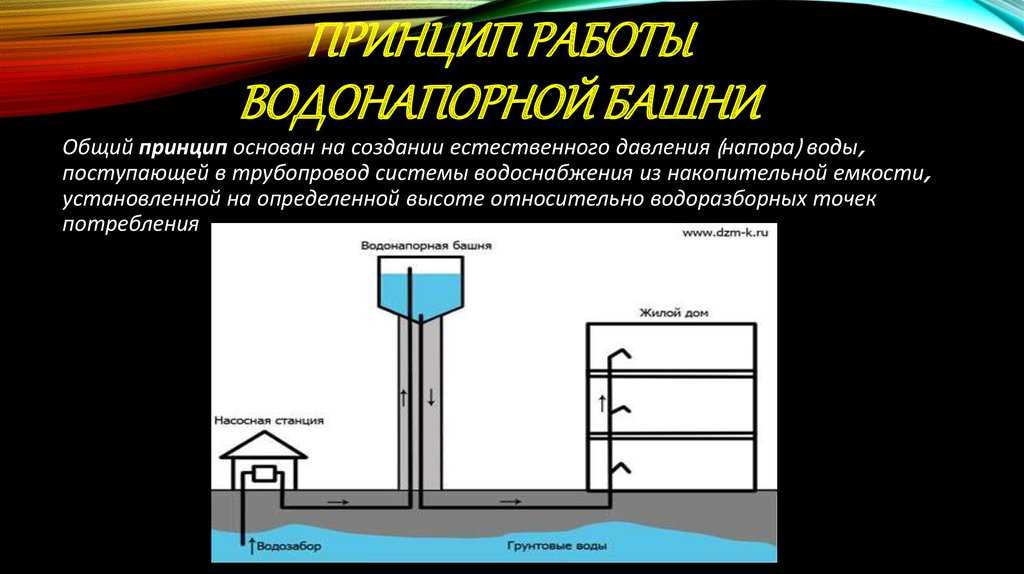

Принцип работы этого гидротехнического высотного сооружения основан на эффекте закона о сообщающихся сосудах:

• С помощью насоса по подающему трубопроводу происходит забор воды из подземной скважины, реки, озера в накопительный бак, смонтированный наверху башни.
• Под собственным напором, обусловленным высотой размещения бака, вода самотеком движется по подающему трубопроводу в автономную/локальную систему снабжения ее потребителей – жилых домов, промышленных, сельскохозяйственных производств. Имеется также возможность с помощью соединительных патрубков с вентилями непосредственной заправки сельскохозяйственной, поливочной, пожарной автотехники.
• При небольшом разборе воды напорный бак постепенно заполняется, и при достижении максимального уровня автоматика по сигналу электроконтактного датчика отключает подачу электропитания на насос.
• При понижении уровня до минимально установленного значения происходит включение насоса.

Простота конструкции, режима работы башни по-прежнему оставляет ее востребованным гидротехническим оборудованием за городской чертой, вне зоны действия централизованных сетей водоснабжения.

Назначение водонапорных башен

Основным предназначением этих сооружений является обеспечение постоянным и бесперебойным водоснабжением небольших населенных пунктов и предприятий, занимающихся легкой промышленностью. Башни приспособлены для хранения больших запасов воды. Кроме того, если вдруг останавливаются все насосы, предусмотрена подача жидкости под небольшим напором. Здесь же хранится противопожарный и резервный запас воды. Также эти конструкции необходимы в тех местах, где электричество подается с частыми перебоями, то есть стабильная работа электронасосов просто невозможна.

Водонапорная башня Рожновского зарекомендовала себя надежностью, долговечностью и простотой конструкции. Она незаменима при условии, что сооружение эксплуатируется правильно.

Функционал и конструкционные разновидности водонапорных башен

      В соответствии с упомянутым ранее главным законом гидростатики жидкость заполняет все сообщающиеся сосуды в системе, занимая при этом одинаковый уровень (высоту). Соответственно, объекты, объединенные с водонапорной вышкой одним трубопроводом, считаются теми самыми сосудами. Чтобы в трубах поддерживалось необходимое давление, нужно обеспечить разницу высот этих сосудов. Правильное расположение ёмкости с водой предполагает высоту большую, чем у самой верхней точки расположения потребителя (последний этаж самого высокого дома).

      Соответственно, перед конструкторами стояла задача – установить резервуар башни на высоте, достаточной для эффективного функционирования системы водоснабжения. Расхождение во мнениях привело к тому, что сегодня известно множество инженерно-технических вариаций водонапорных башен.

В числе наиболее распространенных:

1. Кирпичная кладка (устаревший способ возведения). В этом случае элементы башни выкладываются из кирпича.

2. Железобетонная. Использование ЖБИ позволяло создать качественные сооружения, традиционные для СССР, что могли содержать в резервуарах до 150 кубов воды.

3. На гиперболоидных опорах. Этот вид инженерных опор изобрёл русский специалист В.Г. Шухов. С конструкторской точки зрения сооружения данного типа сверхнадежны, а с дизайнерской – оригинальны (имеют определенную художественную ценность). Сам архитектор реализовал примерно 200 проектов данного типа. Сегодня метод все также актуален при возведении самых высоких построек.

4. На рамном каркасе из стали. Наиболее простые с точки зрения реализации проекты. При разработке таких сооружений могут быть выбраны любые конструкционные формы каркаса. Также возможно создание разборных опор.

5. Стальной бак переменного сечения. Два цилиндрических резервуара соединяются между собой, располагаясь на одной оси. Такую водонапорную башню называют еще башней Рожновского. Узкая труба играет роль опоры. В таком виде башня напоминает своей формой гранату старого образца (с ручкой). Подобные конструкции быстро изготавливаются и монтируются. Единственной проблемой является сложность транспортировки крупногабаритных элементов.

6. Различные индивидуальные резервуары. Речь идёт о проектах, разработанных и реализованных любым другим способом, вплоть до частных конструкций (резервуар для одного дома), но обязательно соответствующего нормативно-техническим требованиям, выдвигаемым относительно водонапорных башен.

Водонапорные башни Рожновского по ТП 901-5-29

Артикул	Объем	Диаметр бака(мм)	Толщина металла бака(мм)	Высота бака(мм)	Высота ствола(мм)	Диаметр ствола(мм)	Толщина металла ствола(мм)	Высота общая
BБР-15/12	15 м.куб	3020	4	2000	12000	1220	4	14000
BБР-15/12	15 м.куб	3020	5	2000	12000	1220	5	14000
BБР-25/12	25 м.куб	3020	4	3500	12000	1220	4	15500
BБР-25/12	25 м.куб	3020	5	3500	12000	1220	5	15500
BБР-25/15	25 м.куб	3020	4	3500	15000	1220	4	18500
ВБР-25/15	25 м.куб	3020	5	3500	15000	1220	5	18500
ВБР-50/15	50 м.куб	3020	4	6500	15000	1220	4	21500
ВБР-50/15	50 м.куб	3020	5	6500	15000	1220	5	21500
ВБР-50/18	50 м.куб	3020	4	6500	18000	1220	4	24500
ВБР-50/18	50 м.куб	3020	5	6500	18000	1220	5	24500
ВБР-50/18	50 м.куб	3020	4	6500	18000	2000	4	24500
ВБР-160/25	160 м.куб.	3020	4	25500	25500	3020	4	25500
ВБР-160/25	160 м.куб.	3020	5	25500	25500	3020	5	25500
ВБР-160/25	160 м.куб	3020	4-5-6	25500	25500	3020	4-5-6	25500

Определение и назначение водонапорной башни

Водонапорная башня представляет собой высокое гидротехническое сооружение. Она предназначена для перекачки и хранения больших объемов воды. Внутренняя конструкция выполнена в виде труб, поднимающихся на разную высоту. При помощи такого строения население может пользоваться водой с подачей хорошего напора. Общий объем резервуара, который присутствует в водонапорной башне, составляет 50 куб.м. Является хорошей альтернативой другим видам водоснабжения.

Преимущественно похожие резервуары конструируются в садоводческих районах, где происходит массовое потребление воды. Установка выполняет следующие функции:

• поддерживает давление в системе трубопровода, чтобы человек мог пользоваться ресурсом без потери силы напора;
• имеет аварийный запас воды, поэтому если необходимо произвести ремонт на источнике, не нужно отключать водопотребление у абонентов;
• готовит воду к употреблению с помощью специальных очистителей;
• выравнивает работу насосного оборудования, чтобы не происходили сбои и большие скачки давления.

Независимо от конструкционных особенностей водонапорная башня всегда имеет одинаковое предназначение. Если строение свою функцию не выполняет, необходимы ремонтные работы.

История водонапорных башен

Подобные конструкции применялись для подачи воды в сети водопровода давно. Водонапорные башни строились из кирпича, камня, требовали длительного срока возведения и тщательного утепления емкости с водой.

В 1936 году А. А. Рожновский создал конструкцию водонапорной башни из металла.
Смысл состоит в использовании металлических деталей заводского изготовления, из которых собиралось гидротехническое сооружение. Монтаж осуществляется на строительной площадке за короткое время, в отличие от традиционных конструкций, строительство которых длилось более 6 месяцев.

Конструкция Рожновского не требовала устройства обогревающей системы, для которой использовалось дизельное топливо, что в предвоенное время и во время войны значило многое.

Кроме этого инженер создал не просто технологию упрощенной сборки деталей, но еще и разработал схему автоматического управления работой гидротехнического сооружения. Изначально конструкция предназначалась для использования на железнодорожных станциях, где паровозы заправлялись водой.

Работа инженера оценена в 1942 году. Рожновскому вручили Сталинскую премию «За изобретение ускорителя набора воды в паровозы», как гласит Постановление Совнаркома СССР от 10.04.1942г.

Но еще раньше Рожновского устройством водонапорных башен интересовался русский инженер Земсков П. И., работавший на строительстве Томской водопроводной системы. В 1906 году Земсков начал исследовать проблемы эксплуатации водонапорных построек на железной дороге. Земсков первым придумал, как модернизировать гидротехническое сооружение, чтобы не утеплять водонапорную башню на зиму. В 1924 году Земсков П. И, написал труд, где подробно описал техническое устройство водонапорного сооружения на основании исследований и расчетов.

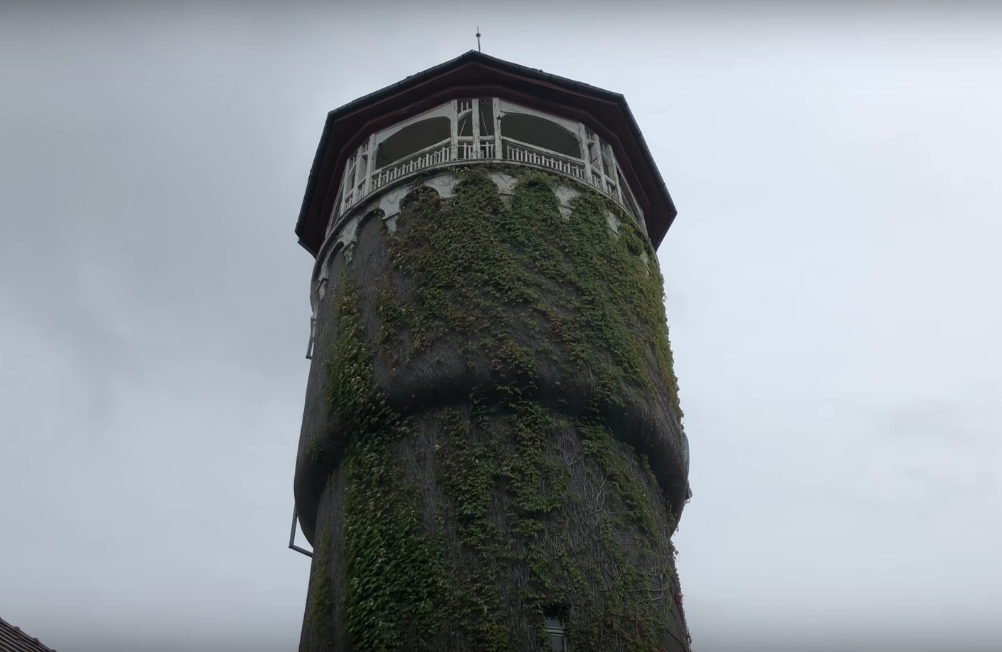

Старая водонапорная башня

Водонапорная башня: роль, функции, принцип работы

Водонапорная башня – это инженерное сооружение, предназначенное для поддержания стабильного водного давления в водопроводной системе.

Роль:

Водонапорная башня играет ключевую роль в обеспечении надлежащего водоснабжения жилых, коммерческих и промышленных зданий. Она компенсирует разницу в высоте между водохранилищем и потребителями воды и обеспечивает необходимое давление в системе.

Функции:

Водонапорная башня выполняет несколько функций:

• Поддерживает стабильное водное давление в системе. Башня располагается на достаточной высоте, чтобы создать необходимую гидравлическую разницу и обеспечить постоянное давление в сети водоснабжения.

• Уравновешивает поток воды в системе. Башня обеспечивает равномерное распределение воды по всем потребителям, даже когда спрос на воду меняется.

• Резервирует запас воды. В водонапорной башне хранится определенный объем воды, который может использоваться в случае аварийной ситуации или отключения водоснабжения.

• Выравнивает внезапные изменения давления. Башня позволяет снижать или повышать давление в системе по мере необходимости, чтобы предотвратить повреждения трубопроводов или оборудования.

Принцип работы:

Водонапорная башня работает на основе принципа гравитационного действия. Она связана с водопроводной сетью через трубопровод, в который поступает вода из источника (например, водохранилища). Башня поддерживает определенный уровень воды внутри себя, который создает гидростатическое давление в трубопроводе. Когда потребитель открывает кран, вода под действием гравитации из башни поступает в систему и обеспечивает нужное давление.

Водонапорные башни являются неотъемлемой частью водоснабжения городов и населенных пунктов. Они обеспечивают надежность, стабильность и равномерное распределение воды, что делает их важными сооружениями для обеспечения комфортной жизни людей.

Водонапорная башня: виды, особенности и конструкция

В тот момент, когда уровень жидкости в резервуаре достигает верхней допустимой отметки, срабатывает специальный датчик, и отключается насос. Так как потребление воды непрерывно, то ее уровень в емкости понижается по достижении нижнего допустимого предела.

И здесь снова подается сигнал насосу о необходимости включения. Резервуар снова наполняется. По мере потребления жидкости давление в водонапорной башне понижается, что заставляет насос снова работать. Организация, которая эксплуатирует водонапорную башню, должна выполнять ее техническое обслуживание. В случае возникновения неисправности в системе в первую очередь необходимо слить воду, хранящуюся в резервуаре. Только после этой процедуры можно приступать к ликвидации неисправности.

Водонапорные башни являются техническими сооружениями, которыми человечество пользуется уже не одно столетие. В Средние века эти постройки противник старался уничтожить первыми.

Соблюдение всех необходимых технических требований по эксплуатации влияет на то, сколько прослужит водонапорная башня, и как часто будут возникать неполадки. Каждый год количество пожаров возрастает. Именно поэтому спрос на водонапорные башни, имеющие нестандартный размер или необычную конструкцию, постоянно растет.

Такие требования возникают при подготовке запасов воды, которые понадобятся при тушении лесных пожаров. Башни, созданные А. Рожновским, сегодня применяются в самых разных климатических условиях, в том числе и в условиях низкой температуры. Но даже эти конструкции имеют ограничения, что не дает возможности использовать их в следующих условиях:. Решающую роль во время установки водонапорной башни Рожновского играет учет пределов минусовой температуры.

Водонапорная башня — предназначенное для хранения и перекачки воды гидротехническое сооружение. На определенной высоте в ней устанавливается резервуар. Закон сообщающихся сосудов лежит в основе действия таких конструкций.

К примеру, процесс установки и эксплуатации конструкции невозможен в условиях вечной мерзлоты или в зоне развития карстового процесса. Рожновский создал конструкцию водонапорной башни из металла.

Элементы водонапорной башни

Смысл состоит в использовании металлических деталей заводского изготовления, из которых собиралось гидротехническое сооружение. Монтаж осуществляется на строительной площадке за короткое время, в отличие от традиционных конструкций, строительство которых длилось более 6 месяцев. Конструкция Рожновского не требовала устройства обогревающей системы, для которой использовалось дизельное топливо, что в предвоенное время и во время войны значило многое.

Кроме этого инженер создал не просто технологию упрощенной сборки деталей, но еще и разработал схему автоматического управления работой гидротехнического сооружения.

Принципы работы.

Изначально конструкция предназначалась для использования на железнодорожных станциях, где паровозы заправлялись водой. Работа инженера оценена в году. Но еще раньше Рожновского устройством водонапорных башен интересовался русский инженер Земсков П. В году Земсков начал исследовать проблемы эксплуатации водонапорных построек на железной дороге. Земсков первым придумал, как модернизировать гидротехническое сооружение, чтобы не утеплять водонапорную башню на зиму. В году Земсков П. И, написал труд, где подробно описал техническое устройство водонапорного сооружения на основании исследований и расчетов.

На водонапорной башне, используемой для водопроводных сетей малой протяженности, объем резервуара цилиндрической или прямоугольной формы варьируется в пределах нескольких десятков кубических метров.

Историческая справка

Для водопроводной сети города или промышленного предприятия объемы резервуаров варьируются от ста до двухсот тысяч кубометров воды. Выбор величины бака зависит от объема предполагаемого потребления воды.

В отдельных случаях на опоре возможен вариант установки двух резервуаров, расположенных по отношению друг к другу на различной высоте. Такие варианты используются, когда башня обслуживает водонапорные сети с разным напором воды в каждой. БР монтируется на опоре, выполненной из прочного металла или железобетона.

Максимальная высота водонапорной башни редко превышает 30 метров.

Как работают башни?

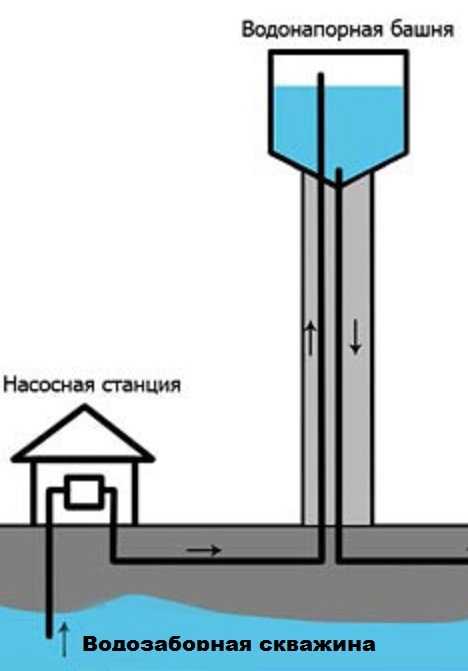

Принцип работы любого типа водонапорной башни одинаков. Он состоит из нескольких этапов:

1. Вода выкачивается насосными агрегатами из глубинных скважин или других источников водоснабжения. Жидкость передается по подающей трубе в контейнер.
2. Из накопительного резервуара жидкость под нужным напором, регулируемым высотой установки башни, идет в трубы системы подачи воды конечному потребителю.
3. При низком уровне использования воды. К примеру, в ночное время в дачном поселке, резервуар постепенно заполняется. Когда жидкость доходит до максимально допустимого уровня, насос по команде от датчика останавливает подачу воды.
4. Наполненная жидкость в период водопотребления постепенно заканчивается. Когда вода доходит до минимально допустимого уровня, датчик отдает команду насосу на заполнение емкости.
5. При аварийной остановке подачи электричества, когда насос перестает работать, потребители получают «резервную» воду. Она распределяется по трубам благодаря внутреннему давлению.

Работоспособность гидротехнического сооружения должна проверять ответственная организация, имеющая доступ на починку или установку водонапорных башен. Собственноручный ремонт противоречит техники безопасности эксплуатации гидротехнического оборудования.

Устройство и особенности сооружений

Башни могут быть каменными, деревянными или металлическими. При этом любая конструкция включает ряд обязательных элементов:

• фундаментальная опора, выполненная из монолита или железобетона;
• опорный колонны;
• контейнер для хранения воды;
• подводящая труба для заполнения контейнера жидкостью с помощью насосной установки;
• система труб для подачи воды с необходимыми кранами и запорной арматурой;
• блок управления подачи жидкости в резервуар (механическое или автоматическое управление).

Дополнительно в конструкцию добавляют внутренние датчики давления. Они показывают максимально и минимально допустимый уровень жидкости. А также включают и выключают автоматически насосное оборудование по показателям.

Внешне башни защищаются от осадков. Своеобразный шатер закрывает верх от попадания мусора, дождя, снега или птиц внутрь башни. А стенки выполняют роль защиты от промерзания в зимний период.

Обязательно предусматривается смотровая площадка и люк сверху водонапорной вышки, чтобы проводить осмотр технического состояния постройки, а также чистку изнутри при необходимости.

Элементы водонапорной башни

Все башни имеют приблизительно одинаковый набор узлов, который может усложняться или упрощаться в зависимости от года постройки, качества воды, уровня грунтовых вод и т. д. Но есть стандартный «комплект» признаков, объединяющий все типы этих уникальных сооружений:

1. Резервуар, установленный на высоте. Он может быть выполнен из любого материала, не подверженного быстрому разложению (сталь, бетон, пластик). Дно резервуара должно располагаться выше самой высокой точки потребления.
2. Опора резервуара. Собственно то, что делает башню башней. Здесь лучше всего проявляется фантазия архитектора, особенно когда речь идёт о сооружениях, установленных в черте города и оживлённых местах. Советские инженеры нашли изящный (эффективный) способ комбинирования двух функций в одном элементе, создав стальную башню с опорным трубопроводом. Неброская на вид, она проще и быстрее остальных производится и монтируется, поэтому именно стальные ВБ составляют 75% всех массово установленных водонапорных башен.
3. Вертикальный трубопровод. Точнее, их два — подающий и отводящий. Подающий прокладывается от насосов под верхнюю крышку основного резервуара. Через него бак заполняется водой. Отводящий имеет значительный диаметр (от 200 мм) и подключен к системе водоразбора.
4. Вентиляционный стояк или люк. Расположен в верхней части бака и служит для выравнивания объёма воздуха и поддержания постоянного атмосферного давления.
5. Насосная станция. Отдельно стоящее здание, построенное над скважиной, в котором расположены водоподъёмные насосы . Её задача — обеспечить заполнение резервуара до необходимого (максимального) уровня.
6. Автоматика. Даже примитивная ВБ должна быть снабжена как минимум датчиком заполнения, который включит насосы на подкачку в случае падения уровня воды.
7. Система фильтрации. Каждая башня предусматривает возможность установки фильтров любого уровня.

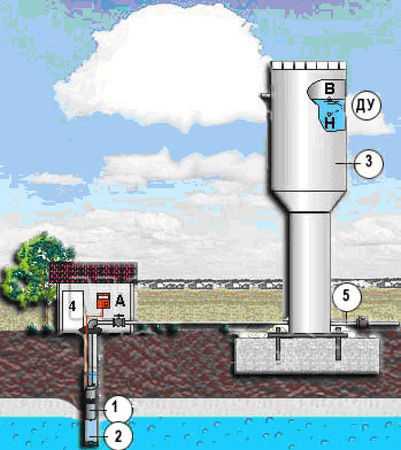

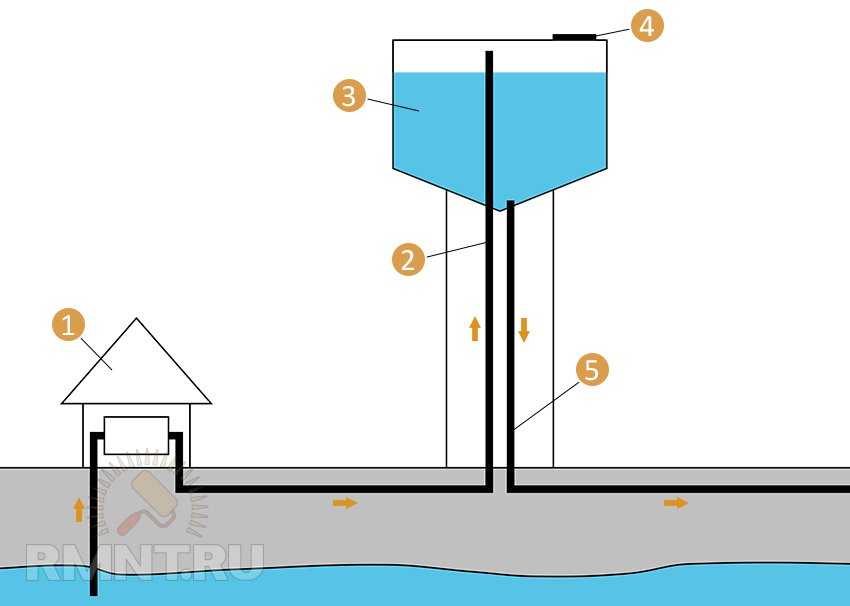

1 — насосная станция с автоматикой; 2 — подающая труба; 3 — резервуар; 4 — вентиляционный люк; 5 — трубопровод подачи воды потребителям

Водонапорная башня: предназначение и принцип работы сооружения

Если сооружение располагается в городской черте, его размер по вертикали должен соответствовать высоте рядом стоящих зданий и органично вписываться в архитектуру окружающего ландшафта. Баки с вместимостью воды в пределах 5 — 50 кубических метров, устанавливаются на опорные конструкции, от высоты которых зависит давление воды в водопроводной системе. Слишком высокая опора для бака потребует лишнего расхода энергии при работе насосов, поднимающих воду на определенную высоту, и может вызвать перепад величины давления в водопроводной сети, что приводит к ее неравномерной подаче в случае пиковой нагрузки на водопроводные сети или при тушении пожара.

Водопровод БР состоит из— подающей и отводящей магистрали.

Принцип работы водонапорной башни

Механический принцип работы БР основан на гидростатическом равновесии. Жидкость своей тяжестью давит на ту, что находится в трубопроводе, заставляя ее двигаться, пока давление в резервуаре и трубах не станет одинаковым. Электронасосы позволяют наполнять резервуар водой и подавать ее по вертикальным и горизонтальным трубопроводам на значительные расстояния.

Когда емкость наполнена, электрооборудование перестает работать. В часы пик увеличивается водоразбор, насосная станция не справляется со своими функциями. Тогда срабатывает специальный клапан и в сеть водоснабжения подается резервный объем жидкости, пока станция не накачает необходимый объем.

Использование автонасоса аналогично взаимодействию гидротехнического сооружения с насосной станцией. Просто насос имеет небольшой размер, как и накопительный бак.

Противопожарный водопровод и его технические характеристики

Противопожарный водопровод (наружный и внутренний) является одним из наиболее важных элементов системы противопожарного водоснабжения. Проектирование противопожарного водопровода производят в соответствии со СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения» и СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий». Для отбора воды из наружного водопровода на нем устанавливают на расстоянии 100-150 м пожарные гидранты.

Как правило, сеть противопожарного водопровода делают кольцевой, обеспечивающей тем самым высокую надежность водообеспечения. Причем для каждой кольцевой сети делаются два ввода (места присоединения к предыдущей сети). Тупиковые сети, т.е. разветвленная сеть, в которой от каждого узла сети до точки подачи воды имеется только один путь, допускается применять в следующих случаях:

• на производственные нужды, когда по условиям технологии допускаются перерывы в водоснабжении на время ликвидации аварии;
• на хозяйственно-питьевые нужды при диаметре труб не более 100 мм;
• на хозяйственно-противопожарные нужды при длине линии не более 200 м, а также в населенных пунктах с числом жителей до 5 тыс. человек и расходом на наружное пожаротушение до 10 л/с при условии устройства противопожарных резервуаров или водоемов.

Диаметр труб сетей определяют расчетом с учетом потребного расхода воды и гидравлических сопротивлений всех участков сетей. Причем минимальный диаметр труб объединенного водопровода в населенных пунктах и на промышленных объектах должен быть не менее 100 мм, а в сельской местности – не менее 75 мм.

При заборе воды насосами пожарных машин необходимо знать водоотдачу водопроводных сетей, которая представлена в табл. 12.1 (Т – тупиковая сеть, К – кольцевая сеть).

Таблица 12.1.

Устройство и технологическое оборудование башни Рожновского

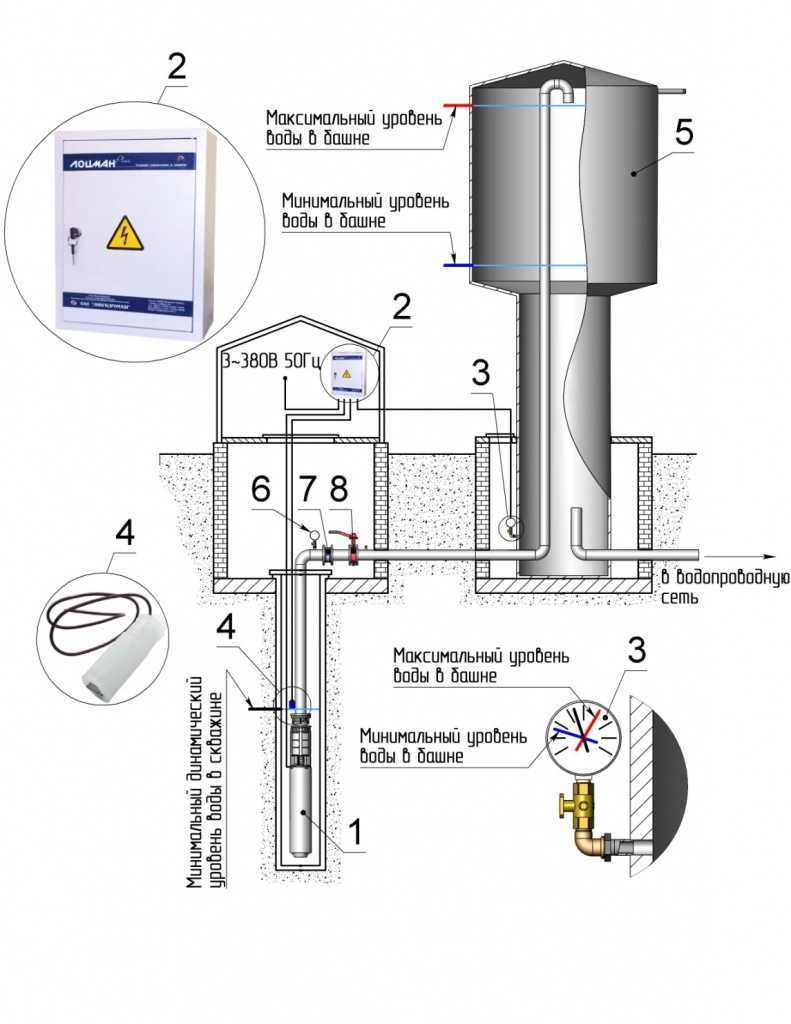

Для поступления и отвода воды в башню Рожновского оборудуется напорно-разводящей трубопроводная обвязка, состоящая из переливной, отводящей и спускной труб.

Дополнительно на башню устанавливается технологическое оборудование для безопасной и надежной эксплуатации, например, для предотвращения переливов воды, замерзания, гидроударов или предупреждения последствий отключения водяных насосов

Для избежания перелива башни применяются переливные устройства. Система замера уровня воды передает сигнал на диспетчерский пункт.

По требованию Заказчика водонапорная башня может снабжаться смотровым люком с крышкой. Традиционно люк располагают на высоте 3-4 м над уровнем грунта.

Для подъема обслуживающего персонала наверх во время проведения технического обслуживания или ремонта предусмотрены наружная лестница с ограждающими перилами и лестница внутри опоры.

Для предотвращения образования льда на внутренней поверхности бака предусмотрены скобы-льдоудержатели.

Водонапорные башни Рожновского по ТУ 5265-001-01679841195-2014

Артикул	Объем	Диаметр бака(мм)	Толщина металла бака(мм)	Высота бака(мм)	Высота ствола(мм)	Диаметр ствола(мм)	Толщина металла ствола(мм)	Высота общая
BБР-15/9	15 м.куб	2400	4	3500	9000	960	4	12500
ВБР-15/9	15 м.куб	2400	4	3500	9000	1220	4	12500
BБР-25/9	25 м.куб	2400	4	5000	9000	960	4	14000
BБР-25/9	25 м.куб	2400	4	5000	9000	960	5	14000
ВБР-25/9	25 м.куб	2400	4	5000	9000	1220	4	14000
BБР-25/15	25 м.куб	2400	4	5000	15000	1220	4	20000
BБР-25/15	25 м.куб	2400	4	5000	15000	1220	5	20000
ВБР-50/15	50 м.куб	2400	4	6500	15000	1220	4	21500
ВБР-50/15	50 м.куб	2400	4	6500	15000	1220	5	21500
ВБР-50/15	50 м.куб	2400	5	6500	15000	1220	5	21500
ВБР-50/18	50 м.куб	2400	4	6500	18000	1220	5	24500
ВБР-50/18	50 м.куб	2400	5	6500	18000	1220	5	24500

Работа насосной станции

Работа насосной станции постоянно остается интенсивной. Вода должна поступать в емкость башни и накапливаться там, пока ее потребление уменьшено. Когда же возникает потребность в большем количестве воды, накопленный водный запас начинает использоваться.

Воду подает насос. В тот момент, когда уровень жидкости в резервуаре достигает верхней допустимой отметки, срабатывает специальный датчик, и отключается насос. Так как потребление воды непрерывно, то ее уровень в емкости понижается по достижении нижнего допустимого предела. И здесь снова подается сигнал насосу о необходимости включения. Резервуар снова наполняется. По мере потребления жидкости давление в водонапорной башне понижается, что заставляет насос снова работать.

Конструкция

Конструкция водонапорных башен унифицирована. Отдельные экземпляры различаются только емкостью бака и высотой ствола-опоры. Объем резервуара лежит в диапазоне от 15 до 50 м 3 . Высота водонапорной башни может составлять 9–25 метров. Все зависит от рельефа местности, а также того, каковы потери напора в водопроводной сети и, конечно же, этажности обслуживаемых зданий. Все необходимые расчеты проводят еще при проектировании.

Однако водонапорные башни нельзя строить в тех районах, где случаются карстовые явления, а также в условиях вечной мерзлоты. Если температура воздуха опускается ниже -20°С, то следует проводить два раза в сутки водообмен.

Виды водонапорных башен

Подобные конструкции применяются человечеством несколько столетий. Пик их популярности приходится на конец 19 — первую половину 20 века. В то время они использовались в депо и вокзалах для обслуживания паровозов. С тех пор они утратили свое значение, но до сих пор используются, например, для автономного водоснабжения загородных участков или промышленных предприятий.

Башня Рожновского внешне очень похожа на гранату с рукояткой. Диаметр основания водонапорной башни в 1,5-2 раза меньше диаметра бака. Преимущества такой конструкции заключаются в высокой скорости сборки (полые цилиндры сваривают из стальных листов) и простой установке на территории, а также в сравнительно небольшой массе.

Сейчас для водоснабжения чаще всего устанавливают индивидуальные резервуары в виде объемных металлических баков. В качестве опор используют стальные или железобетонные колонны.

Основные функции водонапорной башни

Из принципа работы водонапорной башни вытекает ее основная функция – выравнивание графика работы насосной станции. Представим ситуацию, что насос подает воду напрямую, без промежуточного звена в виде водонапорной вышки.

По желанию каждого потребителя он включается в работу и выключается, то есть работает хаотично. В результате увеличивается износ его механизмов, энергопотребление становится неравномерным, что увеличивает нагрузку на электростанцию.

Вторая функция – поддержание давления в трубопроводе. Вода, расположенная на значительной высоте, под действием силы тяжести сама создает необходимой величины давление в системе. В результате снимается нагрузка с насосной станции.

Технические характеристики

Габариты водонапорной башни высчитываются с учетом объема:

Объем, куб.м.	10	15	25	50	160
Диаметр бака	2400	3020	3020	3020	3020
Общая высота, м	11,5	15,5	21,5	26,6	26
Вес, кг	2500	3100	5500	12000	26600

При проектировании водонапорных конструкций обязательно осуществляется контроль состояния воды. Ресурс должен обязательно соответствовать ГОСТу и санитарным требованиям. В противном случае такая скважина не должна осуществлять подачу воды для общего пользования.

Высота водонапорной башни с металлическим корпусом должна быть не более 18 м при постоянном объеме 3020 мм и весить не меньше 2,5 тонн.

Принцип работы башни Рожновского

Суть работы башни ВБР заключается в скапливании воды в период стабильного водоснабжения для последующего ее использования в период неравномерной подачи или потребления.

Вода поступает от водопроводной сети через подводящую трубу в верхнюю часть опоры башни. В случае превышения максимального уровня вода поступает потребителю. Поэтому переливную трубу монтируют на максимально высоком уровне.

На патрубках труб устанавливаются задвижки, обратные клапаны и гидрозатвор.

Гидрозатвор с электродным датчиком уровня подает сигнал для прекращения работы насоса в случае достижения максимального уровня воды в баке. Включение насосной установки осуществляется датчиком нижнего уровня воды.
