Как повесить люстру на бетонный потолок

Проверка фазировки с помощью индикаторной отвертки

Для распознавания фазировки электропроводки без цветовой маркировки используют обычную индикаторную отвертку либо специальный прибор-индикатор фазы, который показывает ее наличие на оголенных окончаниях проводов.

Особенности конструкции индикаторной отвертки:

корпус, изготовленный из изоляционного материала;
электронный дисплей (сигнальный светодиод);
металлическое токопроводящее жало;
кнопка либо металлическая клемма, размещенная на торце устройства.

Последовательность проверки наличия напряжения:

индикаторную отвертку зажимают в правой руке между средним и большим пальцами, на клемму кладут указательный палец;
далее металлическим жалом, проводящим ток, касаются всех проводов по очереди;
при наличии на фазном проводе напряжения, загорается сигнальный светодиод либо появляется соответствующий значок на дисплее.

Варианты креплений

Крепление анкером

Такой тип крепления используется для подвешивания наиболее тяжелых светильников. Люстра фиксируется прямо к потолочным плитам или деревянным балкам, в зависимости от того, что является базовым перекрытием. Если точка крепления не одна, то для каждой создается выделенное отверстие в гипсокартонном листе.

Вначале делают разметку. Точно замеряют все расстояния от центров отверстий до их краев. При этом необходимо, чтобы диаметр отверстий позволял закрепить в них анкеры. Последние должны входить плотно, но без чрезмерных усилий.

Анкерные крепления подбирают с учетом предстоящей нагрузки, и даже с некоторым запасом. Сверла или бур должны соответствовать диаметру нужного отверстия, которое делают с помощью перфоратора.

Крепление на крюк

Данный способ фиксации осуществляется одним из трех предложенных ниже способов:

С резьбой. Крюки с резьбой наиболее эффективно используются для установки в деревянные балки перекрытия. Выпускаются устройства для подвешивания самой разной длины. Поэтому подходящий элемент выбирается под дистанцию между гипсокартонным листом и участком крепления, а также глубину монтажа в дерево. Просверливаем отверстие в балке, диаметр которого чуть меньше диаметра крюка. Далее закручиваем крепежный элемент в балку. После этого размещаем светильник.
Подвес. Крюки используют и в потолках, где перекрытия выполнены из железобетонных плит. Такие плиты часто имеют пустоты. Местонахождение пустотных каналов следует иметь в виду при проведении разметки. Проделываем с помощью перфоратора отверстие в плите (глубина — от 50 до 70 мм). Вводим в отверстие арматуру или шпильку (в 2 раза более длинную, чем диаметр отверстия). Далее располагаем арматуру вдоль пустотного канала плиты. Создаем обоюдозагнутый крюк из проволоки (диаметр 5-9 мм). Одну петлю цепляем за расположенный в плите штырь, а другую — используем для размещения на ней люстры.
Пружинный складной дюбель. Данный вид крепления используется для установки в гипсокартонный лист. Однако возможен его монтаж и непосредственно в плиту перекрытия. На одном из концов дюбеля есть раскладные лепестки, раскрывающиеся после установки их в отверстие. В случае с пружинными дюбелями не нужны какие-либо дополнительные поперечно расположенные штыри. Диаметр отверстия под дюбель выбирается чуть большего размера в сравнении с диаметром сложенных лепестков.

Указанные выше способы крепления светильников являются основными, когда речь идет о потолках из гипсокартона. Однако данный перечень не является исчерпывающим: при желании можно применить и другие способы фиксации люстры. Главное, чтобы крепление было надежным.

Инструменты и материалы

Для выполнения работ понадобятся следующие инструменты:

В случае с бетонными перекрытиями нужны перфоратор и несколько победитовых сверл. Если же отверстия нужно делать только в гипсокартоне (или подобных мягких материалах), достаточно электродрели и шуруповерта.
Пассатижи или плоскогубцы. С их помощи будем завинчивать крюк в дюбель. Также пойдет отвертка с толстым жалом.
Чтобы правильно подключиться к сети, понадобится набор электрика. Необходимы следующие инструменты: бокорезы, нож, отвертка-индикатор.

Также понадобятся следующие материалы:

Сама люстра, которую будем устанавливать.
Металлические молли с крюком или пластиковый дюбель с аналогичным приспособлением.
Если крепление устанавливается непосредственно в гипсокартон, используем молли с пластиковой цангой. В данном случае они не менее эффективны, а цена —ниже.

Процесс прозвонки приборов освещения

Если у выведенных на клемму проводов один цвет или маркировка не отвечает стандарту, прежде как повесить светильник на потолок, их нужно прозвонить, используя мультиметр, для чего прибор настраивают на соответствующий режим.

Перед тем, как приступить к процессу, из люстры выкручивают лампочки, а дальше поступают следующим образом:

Когда светильник содержит металлические токопроводящие элементы, а проводов от трех и более, один из них может оказаться заземляющим. Чтобы это выяснить, один щуп мультиметра помещают на токопроводящую часть корпуса, а другим прикасаются к оголенному концу каждого провода или к контактам соединительной колодки. О том, что обнаружен заземляющий провод, говорит появившийся звук.
Для определения нулевого провода один из щупов помещают на боковой контакт любого из патронов осветительного прибора. К неотмеченным проводкам прикасаются до момента появления звука и наносят отметку на нулевой провод, остальные будут фазными.
В многорожковых люстрах с двумя ступенями освещения ко всем фазным проводам подключают патроны — один или несколько. Если необходимо их соотнести с клавишей на выключателе, делают так: щуп крепят к фазному проводу и последовательно прикасаются к центральным контактам, имеющимся на донышке патронов. Подключенные к данному проводу патроны обнаруживают согласно звуковому сигналу. Аналогично поступают и со вторым фазным проводом.

Когда в проводке светильника присутствует один фазный провод и несколько ступеней освещения, к нему следует подключать все патроны. В данном случае фазные провода, идущие от люстры, объединяют скруткой или перемычкой на колодке. Когда завершена подготовка электропроводки и прибора освещения, начинают осуществлять его крепление на потолке.

Соединение проводов

Подключение проводов Начнем с самого элементарного. Для начала ответьте на вопросы:

Сколько проводов выходит с потолка?
На сколько клавиш установлен выключатель?

Если провода всего 2, то забудьте о возможности включения разных частей люстры двухклавишным выключателем. Без монтажа третьего провода ничего не получится. Это значит, что все провода в люстре собираются в пучки определенного цвета. Если же к светильнику подводится 3 провода, и вам нужно чтобы свет включался не одновременно, то в люстре, провода идущие к резьбе патрона и заземляющий провод собираются в один пучок, а другие делятся на 2 группы, и тоже скручиваются в пучки.

Для работы потребуется несложный инструмент:

Пассатижи.
Небольшая отвертка.
Отвертка-индикатор на батарейках.
Клеммная колодка.
Рожковый ключ 12.

Потребность в ключе возникает при сборке люстры. Отвертка-индикатор потребуется для определения места подключения провода. Возьмите ее в руки, и в тот момент, когда вы будете прикасаться к жалу отвертки, и ее верхней части, она должна засветиться – это означает, что прибор работает. Теперь, держась за верхний край отвертки, коснитесь жалом резьбы (или бокового контакта) в патроне. Свободной рукой касайтесь проводов, выходящих с этого патрона. При касании к одному из них должен засветиться индикатор. Провода такого же цвета будут «землей».

Разделенные пучки проводов вставьте в выбранную вами клеммную колодку, и надежно закрепите в ней.

Как закрепить люстру на бетонном потолке

Непосредственно к потолочному перекрытию зачастую крепятся тяжелые люстры, которые невозможно установить на хрупкую гипсокартоновую конструкцию подвесного потолка.

Монтаж люстры на анкерный крюк

Для того, чтобы закрепить осветительный прибор в бетонном потолке чаще всего используется анкерный крюк. Установить его довольно просто. Достаточно проделать в потолке отверстие, которое совпадает по диаметру с крюком, затем вставить туда анкер. Удобство анкерного крюка состоит еще и в том, что его не нужно разбирать в процессе монтажа, когда анкер будет установлен в перекрытии достаточно просто закрутить в него крюк.

Процесс установки анкерного крюка

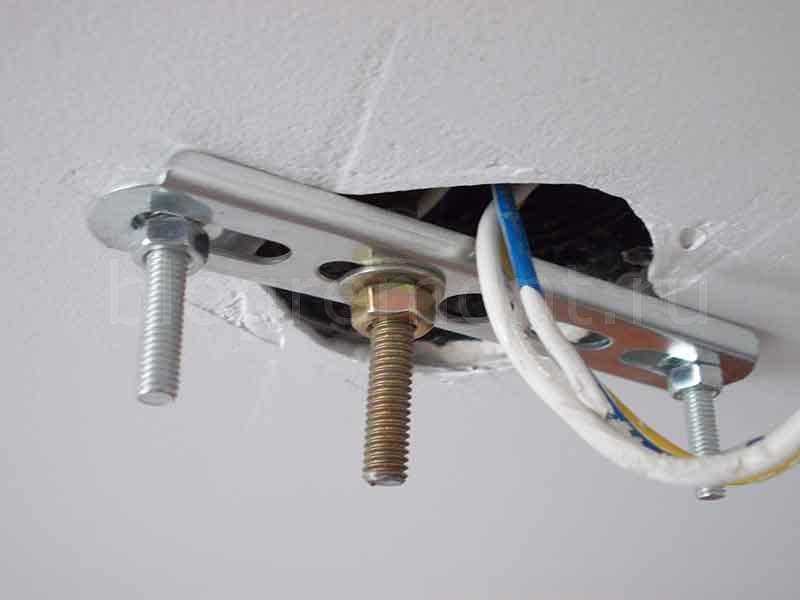

Монтаж люстры на декоративную планку

Крюки в виде способа крепежа осветительного прибора постепенно уходят в прошлое. Им на уже пришли люстры, которые крепятся при помощи монтажной планки и нескольких шурупов. Выделяют два вида монтажных планок для люстры:

Стандартные — представляют собой одну прямую планку;
Крестообразные — конструкция состоит из двух скрещенных планок.

Виды монтажных планок: стандартная и крестовая

Смонтировать планку немного сложнее чем закрепить крюк в потолочном перекрытии, в процессе ее установки есть несколько нюансов. Планка, предназначенная для крепления определенной модели люстры имеет свой размер и места крепления. Поэтому прежде чем проделывать отверстия в потолочном перекрытии необходимо карандашом наметить их точное расположение. Сделать это довольно просто. Достаточно просто приложить планку к потолку и отметить место крепления. Когда отметки проставлены, при помощи перфоратора делаются отверстия, в которые вставляются дюбеля. Монтажная планка прикладывается к потолку и крепится саморезами.

Крепление люстры к крестовой планке

Нестандартная люстра

Выбирая люстру, посмотрите, каким способом ее следует подключать. Кроме клеммника могут присутствовать в приборе и другие провода. Если вы не знаете их назначение, то попросите инструкцию у продавца и тщательно ознакомьтесь с ней.
Предположим, что по инструкции не совсем ясно, как самостоятельно установить нестандартную люстру. Тогда эту работу лучше доверить квалифицированному специалисту.
Помните, что люстры, оснащенные дополнительными функциями, будут стоить гораздо дороже обычных их аналогов. Зачастую очень сложно найти специалистов, которые могли бы их подключить.

Как повесить люстру на потолок, если нет типичного крепления, либо его использование невозможно? Для этого вам понадобится инструмент для работы по дереву, камню, гипсокартону или бетону. Теперь можно приступать к работе.

Первая трудность: низкий потолок

Наиболее приемлемым вариантом при низком потолке будет крепящаяся на крестовую планку люстра-плафон. Как быть, если нет желания крепить плафон в низкой комнате? 10-15 см можно выгадать, повесив люстру, имеющую стержень, на потолок, не используя при этом крюк.

Люстра-плафон

Для этого стандартную монтажную планку вам нужно выпрямить, а после обрезать таким образом, чтобы она спряталась под колпаком. В планке просверлите новые отверстия, которые будут предназначаться для вкручивания саморезов. Теперь вам нужно усовершенствовать люстру:

Снимите плафоны и все имеющиеся хрупкие детали. Если возможно, то сразу снимите стержень.
Вытащите провода из клеммника.
Сразу же за резьбой, вдоль стержня просверлите 3 отверстия, диаметром в 4-5 мм. Проследите, чтобы впоследствии все отверстия были скрыты под колпаком.
В эти отверстия протяните леску – 3 отрезка. Прикрутите ее к концам проводов, а после туго обмотайте нешироким скотчем.
Поставьте стержень на его прежнее место. Аккуратно надвигайте его на провода, параллельно подтягивая куски лески. Продолжайте это делать до тех пор, пока концы проводов не выйдут из отверстий. Если провод зацепился, то подправьте его пинцетом либо проволочным крючком.
Если стержень на вашей люстре снять невозможно, то куски лески введите в сделанные отверстия поочередно. Начинайте с нижнего и таким же образом выведите в них провода.
Теперь провода введите заново в клеммник.

Эта доработка необходима для того чтобы вывести провода сбоку. Таким образом, они будут максимально приближены к потолку. Если стержень на люстре снять нельзя или он сделан в виде какой-то фигуры, то не снимайте колпак. В противном случае надеть его не получится из-за торчащих сбоку проводов.

На этом этапе на стержень, расположенный между двумя стандартными гайками, вам будет нужно установить монтажную планку, что поможет впоследствии прикрепить осветительный прибор к потолку при помощи саморезов. Теперь подключите провода. Если для клеммника не хватит места, то уберите его.

Основные характеристики забивных анкеров
Не всегда визуальный осмотр узла даёт представление о способе его крепежа, к тому же возникают вопросы по допустимой нагрузке и материале несущего основания.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Видео: установка люстры на крестообразные планки Не всегда визуальный осмотр узла даёт представление о способе его крепежа, к тому же возникают вопросы по допустимой нагрузке и материале несущего основания. Спрашивайте, я на связи!

Все возможные варианты

На практике, используется всего два основных способа крепежа, позволяющие установить, прочно закрепить и обеспечить длительную эксплуатацию люстры:

Крюк. Это стандартный, до последнего времени, единственно возможный вариант проведения монтажных работ. В настоящее время, с его помощью производится крепление люстр устаревших моделей, а также очень тяжелых, массивных экземпляров.
Кронштейн или специальная монтажная планка. Современный вариант, позволяющий прикрепить легкие и средней тяжести светильники и люстры к любым типам оснований: бетон, камень, древесина, металл и пр.

Таким образом, отвечая на вопрос, как вешать люстру без крюка, очевидно: необходимо использовать монтажную планку!

Четкий порядок действий

Чтоб разобраться, как повесить люстру к потолку без крюка, необходимо воспользоваться кронштейном. Как правило, в комплекте поставки к крепежу есть все необходимые аксессуары, приспособления, позволяющие выполнить работу быстро и надежно. Основные этапы работы – следующие:

Выбор места для монтажа, подготовка, выравнивание основания.
Проверяем состояние электропроводки в месте монтажа, качество и правильность выведенных соединительных проводов.
Если на месте установки есть старый крюк, его необходимо аккуратно удалить.
Производим разметку мест под установку шурупов. Для этого кронштейн прикладывается к потолку и при помощи строительного карандаша отмечаются места под будущие отверстия. Далее разбираемся, как прикрутить люстру к потолку без крюка.
Высверливаются отверстия. Независимо от типа кронштейна должно быть подготовлено не менее 3-х отверстий.
В отверстия устанавливаются дюбеля и последовательно закручиваются шурупы, производится крепление планки.

Виды креплений и как выполнять монтаж своими руками

Разные типы креплений имеют отличительные характеристики и конструктивные особенности. В зависимости от выбранного крепления зависит процесс установки осветительного прибора.

Как правильно выбрать матрас для двуспальной кровати, требования и разновидности

Петля на арматуре

Петля на арматуре позволяет подвешивать люстру к встроенному крюку. Такой вариант крепления является наиболее распространенным. Основание для фиксации на петле должно быть очень надежным. В частности, подходят бетонные перекрытия.

Как правило, крюк для монтажа осветительных приборов встраивают в потолок еще на стадии первичных строительных работ. Прежде чем прикрепить петлю, рекомендуется проверить устойчивость крюка к нагрузкам. В целях тестирования к установленному крюку на несколько часов подвешивают груз, аналогичный по весу либо несущественно тяжелее люстры. Если зафиксированный груз не сдвинется, то можно приступать к работе по закреплению люстры.

В случае, когда крюк смещается с первоначальной позиции либо выпадает из потолка, нужно выполнить следующие действия:

высверлить при помощи перфоратора отверстие для нового крепления, если оно не было сделано раньше;
вставить в отверстие подходящий по габаритам металлический анкер либо дюбель с кольцом и пружиной, чтобы элемент вплотную соприкасался с внутренней поверхностью отверстия;
при выполнении работ на деревянном потолке вкрутить в древесину крюк-саморез, не делая предварительного отверстия.

Если потолок отделан листами гипсокартона либо используется натяжная конструкция, работы по фиксации петли на крюке усложняются. Гипсокартон является прочным материалом, и зафиксировать крепежный элемент на листах можно только при массе люстры не больше 6 кг. При монтаже потолка из гипсокартона рекомендуется заблаговременно продумать нюансы освещения и проделать отверстие под установленным крюком.

Крепление потолочной люстры к кронштейну или специальной монтажной планке

Крепление к специально спроектированной монтажной планке либо кронштейну отличается от использования петли распределением нагрузки. В данном случае давление от веса осветительного прибора распределяется на несколько разных точек. Кронштейн фиксируют на потолке при помощи дюбелей с вкрученными в них саморезами

Важно, чтобы вес люстры не превышал 2 кг

Крестовина или двойная перпендикулярная планка

Крестовина либо двойная перпендикулярная планка предназначаются для подвешивания источника освещения, прилегающего к потолку. Распространенным вариантом является люстра-плафон, которую часто называют потолочным подвесом. По конструкции крестовина схожа с кронштейном и отличается только большим количеством точек, где можно крепить фиксирующие элементы.

Надежная двутавровая платформа

Прочная двутавровая платформа позволяет установить крупногабаритную люстру с большой массой. При использовании двутавровой платформы можно зафиксировать крепежи в нескольких точках. Двутавр представляет собой стандартную балку с сечением, которая является разновидностью сортового металлопроката.

Двутавровые платформы обладают разной массой и габаритами. Для разделения балок на категории применяется нумерация и маркировка, что упрощает выбор материала с учетом планируемой нагрузки на конструкцию. За счет прочности и надежности материала двутавры отличаются стойкостью к внешним факторам и повышенным нагрузкам.

Бабочка

Крепление-бабочка в редких случаях используется для установки осветительных приборов, поскольку способно выдерживать только очень легкие люстры. Бабочка крепится непосредственно на поверхность из гипсокартоновых либо пластиковых панелей. Тяжелые подвесные люстры фиксируют на более прочные и устойчивые к нагрузкам крепежные элементы.

Правила, как в домашних условиях ухаживать за норковой шубой

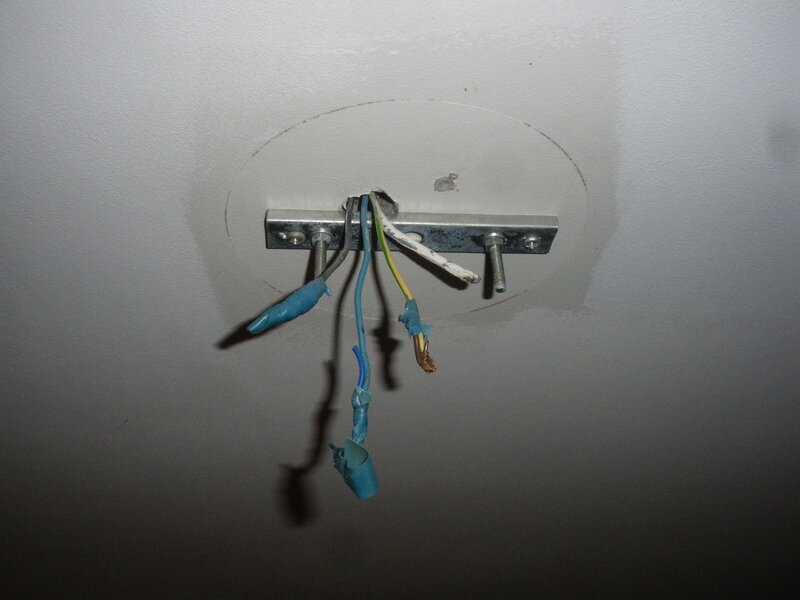

Провода для электропроводки

В зданиях старой постройки редко встречается современная проводка, имеющая цветную маркировку. Обычно из отверстия в перекрытии видны несколько проводов со стандартной изоляцией.

Если проводка новая и была проведена в соответствии с нормами ПУЭ, тогда цвет жил в кабеле отличается. По нему без проблем определяют их назначение. У недорогих приборов освещения и люстр старого образца провода часто имеют один цвет, их для выполнения подключения нужно прозвонить.

В современных устройствах все выходящие провода с цветной маркировкой оказываются собранными на колодке, а последовательность действий, как повесить потолочный светильник подробным образом, описана в прилагаемом к нему паспорте.

Цветовая маркировка в зависимости от назначения провода производится согласно конкретным правилам и поэтому ее можно довольно легко определить:

Фаза. Обычно это черный, белый, коричневый провода. Бывают и иные цвета, если ими не обозначают заземляющий или нулевой провод.
Ноль. Цвет синий или голубой.
Заземление. Цвет желтый плюс зеленая полоса.

Когда нельзя определить назначение проводов, ориентируясь на их цвет, это делают при помощи специальных приборов. Основное, помнить правила безопасности и четко придерживаться инструкции.

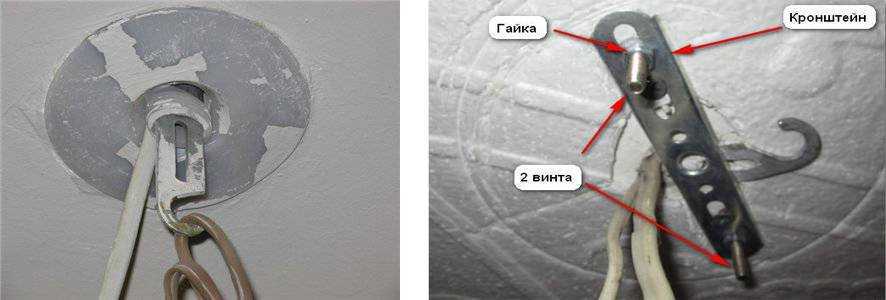

Виды крепежа люстр

Съёмный элемент конструкции люстры, который монтируется на несущее основание, называется крепёжным узлом – к нему впоследствии штатным способом крепится осветительный прибор.
Наиболее распространены следующие виды крепёжных узлов:

подвесной крюк;
монтажная планка (прямолинейная и крестообразная).

К какой группе принадлежит крепёжный узел, обычно наглядно говорит его внешний вид. Распространены и комбинированные устройства, где к планке или пластине крепится крюк или кольцо.

Не всегда визуальный осмотр узла даёт представление о способе его крепежа, к тому же возникают вопросы по допустимой нагрузке и материале несущего основания.

Крюки для подвеса люстр

Крюк обычно входит в комплект устройства, но это изделие можно приобрести и отдельно. Люстры, монтируемые на крюк, имеют на корпусе ответную часть для подвеса – кольцо, скобу или карабин.

Производятся различные конструкции крюков, рассчитанных на крепление к деревянным и каменным, монолитным и пустотным основаниям. Различаются они и по несущим характеристикам.

Для крепления люстры весом до 3 кг можно использовать крюк-саморез из стального прута диаметром от 2 мм, вкрученный в уплотнённое пластиковым дюбелем отверстие в потолке. Но если перекрытие выполнено из пустотных плит, для светильников такого веса используют другую разновидность крюка — с подпружиненными поперечными лепестками («бабочку»), которые раскрываются в полости ж/б-перекрытия после прохождения ими стенок просверленного отверстия.

Для монтажа на пустотные плиты люстр весом более 3 кг «бабочка» уже не годится, необходимо использовать крюк типа «молли». Зависимость диаметра стержня такого изделия от веса люстры следующая:

3-5 кг – от 3 мм;
5-8 кг – от 4 мм;
8-10 кг – от 5 мм.

Для подвеса люстр весом более 10 кг используются крюки анкерного типа.

Принцип действия анкера – изделие вставляется в отверстие необходимой глубины и диаметра, после чего затяжкой гайки выполняется расклинивание его наружной гильзы изнутри, прочно распирающее крепёж в бетонном канале.

Основные характеристики забивных анкеров

Основные характеристики забивных анкеров
Обозначение анкера	Максимальная нагрузка (кг)	Диаметр отверстия под анкер (мм)	Длина анкера (мм)	Глубина отверстия (мм)	Внутренняя резьба
М6	950	8	25	30	М6
М8	1350	10	30	35	М8
М10	1950	12	40	45	М10

Производятся и другие разновидности крюков для установки люстр, например, рассчитанные на сквозное сверление основания, но каких-то специфических приёмов для их крепления не применяется.

Монтажные планки и пластины

Монтаж люстры с крепёжным узлом такой конструкции отличается от подвеса на крюк лишь способом крепления прибора к планке (или пластине). Сама же монтажная планка крепится к несущему основанию по одной из описанных выше методик – на саморезы, анкеры, дюбели «молли».

Монтажные планки и пластины входят в комплект люстры, и после монтажа на черновой потолок крепёж к ним осветительного прибора выполняется штатным способом, описанным в инструкции по применению.
