Как подключить точечные светильники

Монтирование ленты и подключение к сети

Как варианта светодиодного светильника часто применяют лед-полоску. Несмотря на кажущуюся простоту, ее монтаж также имеет свои особенности. Как правило, ее устанавливаются либо под полотно натяжного потолка, либо под короба навесной конструкции. Основной эффект ее применения – зонирование отдельных областей, подчеркивание рельефа и создание однородной внутренней подсветки на определенном участке или по всей поверхности.

Рассмотрим простейший пример того, как повесить лед-полоску под навесной потолок:

После того как подсчитано количество светильников, проводки и оборудования, выполняется разметка.
Далее с помощью саморезов или дюбелей к потолку крепится алюминиевый П-профиль или уголок для размещения лед-полоски.
На него наклеивается светодиодная лента.
Монтируется и подсоединяется проводка, трансформатор и дополнительное оборудование.
Устанавливаются крепежные элементы для потолка.
Прикручиваются листы гипсокартона или натягивается навесная ткань.

Прежде чем выполнять финишный монтаж потолочной поверхности, нужно провести контрольную проверку установленной системы подсветки

Также рекомендуется по возможности выбирать место размещения лед-прибора и важного оборудования так, чтобы в случае необходимости их можно было заменить

Пример монтажа светодиодной ленты в короб натяжного потолка приведен на следующем изображении:

Одна лампа – один выключатель

Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.

Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.

Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.

Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.

От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.

А далее все просто:

Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
Выбираем место установки прерывателя (условно – ниже распределительной коробки);
В распределительную коробку заводим проводку, идущую от распределительного щита;
По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
Остается провести укладку провода от выключателя к распределительной коробке.

Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».

Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.

После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети

Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети

Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.

Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.

К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.

При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.

Зная это, остается только все правильно соединить в распределительной коробке.

Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.

Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).

Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.

Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.

Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.

Все последующие схемы построены по описанному принципу, поэтому укажем только их ключевые моменты.

Подготовка пластиковых панелей

Перед началом установки потолочного освещения обязательно требуется подготовка ПВХ-панелей. Прежде всего соберите перед собой все инструменты и материалы, которые потребуются в работе:

карандаш;
электрическую дрель;
коронку;
канцелярский нож;
обычный острый нож;
наждачную бумагу или другой абразивный материал/инструмент;
место, где вы будете выполнять сверление (достаточно табуретки).

Конструктивно пластиковый потолок представляет собой параллельно размещенные панели большой длины, соединение которых осуществляется за счет специальных пазов

Важно позаботиться о том, чтобы промежуток между обычным потолком и натяжной конструкцией позволил выполнить качественную и безопасную разводку проводов, разместить большую часть встраиваемых светильников. Расчеты производятся на первых этапах

Для надежного и прочного крепления источника света нужно проделать отверстие. Для сверления панели воспользуйтесь доской или табуретом. Но прежде нужна проектировка. Подсчитайте количество необходимых светильников, выберите места расположения при помощи рулетки и пометьте их карандашом. Затем потолок частями демонтируют, устанавливают на подставку и просверливают отверстия.

Для выполнения данных операций потребуется определенная коронка под пластиковые или гипсокартонные изделия. Неплохим решением станет выбор сверла по дереву. Удалите образовавшиеся неровности, используя абразивный материал. Если под рукой нет хорошего инструмента, то воспользуйтесь обычным острым ножом. Прорежьте отверстие, сгладьте края при помощи напильника или наждачной бумаги. Данная схема позволяет устанавливать люстру и лампу.

Далеко не все разновидности пластика характеризуются устойчивостью к надавливанию. Действуйте аккуратно, иначе в определенных местах могут образоваться трещины и прочие повреждения.

Материалы для монтажа

Выключатель с функцией подсветки в корпусе

Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:

кабели,
выключатель света,
изоленту с термоусадочными свойствами,
зажимные колодки и гильзочки для монтажа проводов.

Должно быть подготовлено требуемое число светильников и лампочек для них.

Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.

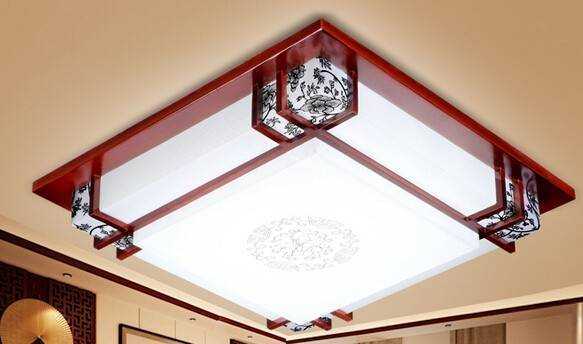

Фиксация люстры

Люстру монтируют разными способами.

На крюк

Такой способ установки люстры используется чаще всего. Алгоритм работ будет следующим:

крюк зафиксируйте на строительном основании, протестируйте его надежность с помощью подвешивания груза;
проведите кабель;
после установки проводки следует зафиксировать полотно на каркасе;
выполните разметку, чтобы понять, в каком месте расположен крюк;
клеем на полотне зафиксируйте термокольцо по центру разметки;
прорежьте отверстие в материале.

После этого можно устанавливать люстру, подвесив прибор на крюк.

Использование планки

Еще один способ установки прибора на конструкции – с помощью потолочной планки. Для этого нужно придерживаться такой последовательности действий:

определите место фиксации люстры;
выполните замер длины планки и диаметра чаши устройства;
сделайте деревянный брус соответствующих габаритов, при этом, чтобы осветительный прибор всегда был зафиксирован в одном положении и не качался, сделайте длину бруса немного больше, чем диаметр чаши люстры;
закрепите брус;
проложите электрические провода;
установите материал конструкции на каркасе;
поставьте отметку на пленке или ткани того места, где будет установлена люстра;
с помощью клея на полотне зафиксируйте термокольцо по центру разметки;
вырежьте центр термокольца для фиксации прибора;
в центре установленного бруса зафиксируйте крепление, на котором монтируется осветительный прибор;
установите люстру.

В этом случае следует придерживаться правил, как при установке люстры с помощью планки, но к брусу следует прикрепить фанеру. Ее диаметр должен быть немного больше, чем габариты чаши люстры.

Еще один вариант фиксации крупногабаритного прибора – крепеж фанеры на систему подвесов.

Крепление люстры на платформу

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки – параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 – 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Некоторые нюансы установки

При монтаже спотов следует учитывать особенности потолочного покрытия. Так, например, если стройматериал, используемый при отделке потолка, относится к горючим, то надо учесть следующее:

Для проводки осветительных приборов надо использовать специальные жаропрочные провода.

для выполнения проводки для осветительных приборов надо использовать специальные провода, которые являются жаропрочными;
соединение проводки при подключении точечных светильников должно быть надежным и изолированным;
мощность ламп, которые используются, должна соответствовать техническим характеристикам проводов, иначе они будут подвергаться излишнему перегреву.

При выборе проводов для подключения точечных светильников необходимо руководствоваться следующими критериями:

они не должны гореть;
должны быть устойчивы к длительному воздействию высокой температуры.

Таким требованиям соответствует кабель, у которого наружный слой оплетки выполнен из стекловолокна, а внутренняя изоляция изготовлена из органической резины повышенной прочности. Эти провода позволяют устанавливать точечный светильник в помещения любого назначения, например в кухни, сауны, бани, ванные комнаты, а также в неограниченных количествах в разумных пределах.

Чтобы обеспечить надежность соединения проводов при монтаже, можно использовать специальный инструмент — обжимной пресс. Он соединяет кабели с помощью полых медных гильз, которые служат надежной изоляцией. Альтернативой прессу могут выступать плоскогубцы, которые по принципу действия ему идентичны.

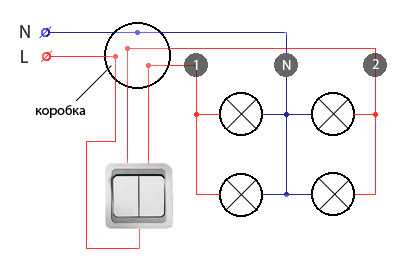

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

Лучевое соединение.
Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Как правильно установить светильник в подвесной потолок

Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.

Стоит отметить, что желательно использовать лампы мощностью не более 40 Ватт. В противном случае источника света будут нагревать полотно и могут привести к повреждению конструкцию.

Установка осуществляется в следующей последовательности:

Сначала нужно распределить провода и зафиксировать их.
Далее определитесь с местом крепления источника освещения

При этом примите во внимание место пролегания швов.
После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
Через отверстия протяните провод.
На вытянутом проводе разрежьте и оголите петли. Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
Зажмите один конец проводка в клемме.
Прикрепите светильники к натяжному полотну при помощи скоб.
После этого подключите к конструкции питающий провод.
Установите лампочку.
Затем проверьте работоспособность конструкции

Не забывайте про своевременную изоляцию оголенных проводов.

Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
Зажмите один конец проводка в клемме.
Прикрепите светильники к натяжному полотну при помощи скоб.
После этого подключите к конструкции питающий провод.
Установите лампочку.
Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.

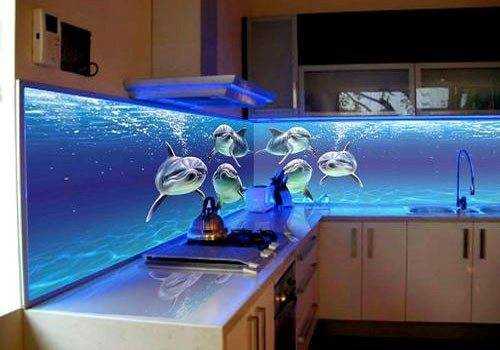

Мебельные светильники: зачем они нужны на кухне?

В процессе готовки и мытья посуды требуется хорошее ровное освещение места работы. Но в большинстве случаев кухонный гарнитур располагается в два яруса, и, встав спиной к основному освещению, человек практически полностью заслоняет свет, что создает некомфортные условия для выполнения работы. Решить эту проблему поможет установка мебельных светильников.

Кроме того, этот вид освещения являются важным декоративным элементом, придающим кухне современный, изысканный и оригинальный вид.

В небольших кухнях мебельные светильники могут использоваться даже для организации основного освещения.

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.

Типы освещения

Используя мебельные светильники, можно создать различные варианты освещения кухни.

Точечное. При таком освещении лучи света не рассеиваются, а сплошным потоком направляются на столешницу, раковину или плиту.

Акцентирующее. Для создания такого освещения лучше использовать врезные светильники, придающие выделяемому объекту особую выразительность.

Декоративное. Для его создания используют цветные светильники, помогающие снять напряжение.

Совет! Установка диммеров даст возможность отрегулировать интенсивность света, позволяя тем самым не только изменить атмосферу, царящую в помещении, но и обеспечить экономию электроэнергии.
