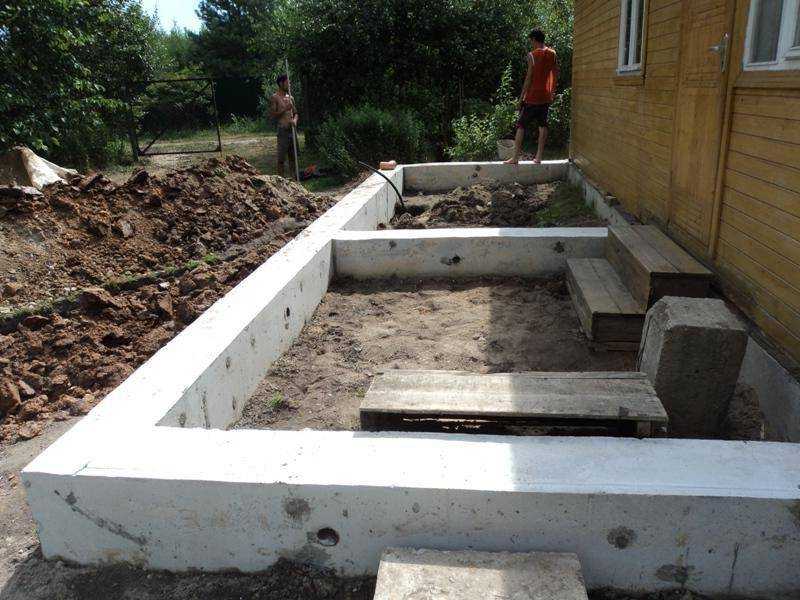

Как залить фундамент для пристройки к дому своими руками

Варианты связки фундамента пристройки

Кроме типа фундамента для пристройки, следует правильно выбрать варианты его связки с основным домом. Перед выполнением данных работ необходимо провести тщательный анализ, включающий в себя:

Изучение особенностей типа почвы на участке.
Измерение уровня прохождения грунтовых вод.
Обследование состояния фундамента основной постройки (его технических характеристик и качества).

Имеется два варианта соединения старого и нового базиса:

Жесткое соединение с армированием. Такое сопряжение двух фундаментов возможно в том случае, когда пристройка возводится на не пучинистом типе почвы. На остальных типах грунта рекомендуется использовать другие виды соединения базисов. Кроме того, армированное соединение целесообразно в том случае, когда фундамент основного здания уже надежно «укоренился», произошла его полная усадка и дальнейшее смещение не предвидится.
Соединение путем образования деформационного шва. Такое двух фундаментов выполняется проще и легче, нежели сопряжение по первому способу. Это целесообразно в том случае, когда возводится каркасная пристройка.

Технология монтажа жесткого соединения с армированием следующая:

Прежде всего, следует провести анализ почвы (определить её тип и глубину залегания грунтовых вод). Далее определяется вид фундамента, на котором возведено основное здание. Обычно для массивных кирпичных построек используется ленточный либо столбчатый базис.
Для проведения глубокого анализа характеристик фундамента следует вырыть траншею по его периметру. Габариты базиса можно измерить с помощью железного прутка, который заглубляется в землю до того уровня, на который углублен старый базис. Когда заглубленный прут упирается в основание фундамента, на его верхней части необходимо сделать метку. Достав железный прут, измеряем расстояние от его края до сделанной метки. Полученный отрезок будет равен ширине установленного несущего основания.
Если определено, что грунт на участке не является пучинистым, то следует возводить тот тип базиса, что и у основного здания, даже если новая пристройка будет каркасной или из легких пеноблоков.

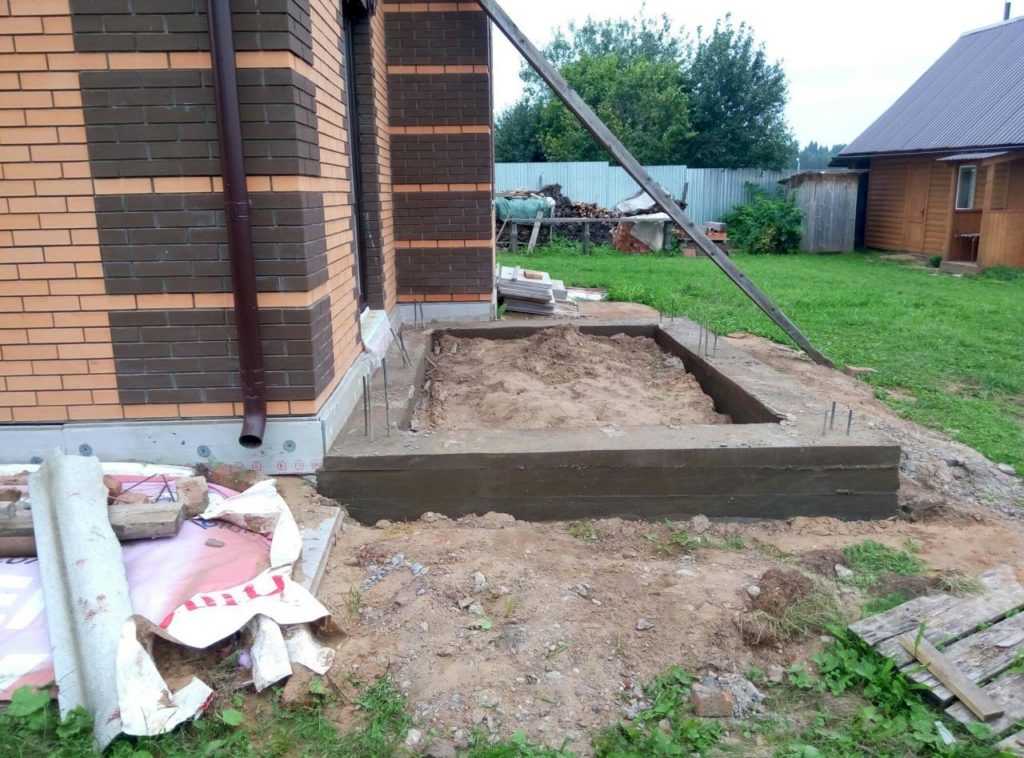

Новый фундамент укладывают на ту же самую глубину, как и старый. Далее в старом основании просверливают отверстия для арматуры. Диаметр отверстий должен соответствовать габаритам железных прутьев.
Если просверлить предварительно отверстия нет возможности, то можно сразу же забить арматуру в старый фундамент, по той же схеме, как и забивается анкер. Далее при помощи распорок арматура крепится к базису. Стоит правильно определить необходимое количество прутьев арматуры, которое потребуется для скрепления двух базисов. Обычно на 1 кв. м. фундамента требуется 5-6 прутьев. Арматура на нужное количество отрезков нарезается при помощи болгарки.
Фиксируем прутья арматуры в старом фундаменте. На их края при помощи сварки прикрепляем прочные металлические шайбы.
Далее выступающие арматурные прутья при сооружении нового фундамента заливаем бетоном, таким образом, чтобы они оказались внутри новой конструкции.

Технология монтажа соединения путем формирования деформационного шва следующая:

Прежде всего, следует возвести новое основание, расположенное рядом с основной постройкой. Обычно в данном случае не требуется строительство усиленных базисов. Однако, следует учитывать технические особенности основного здания. Возможно, потребует усилить новый базис.
Зазор между старым и новым фундаментом должен быть не более 4 см. Чтобы получить нужное расстояние, следует перед укладкой нового базиса сделать клинья из деревянных брусков, обвернутый полиэтиленовой пленкой. После построения нового фундамента данные клинья можно не доставать, а оставить внутри конструкции.
Если новая пристройка возводится на пучинистом грунте, следует учесть уровень её усадки. В зависимости этого регулируют высоту пола будущего строения.
Если строится небольшая пристройка в один-два этажа, то расстояние между старыми и новыми стенками должно быть не более 20 мм.
Расстояние между стенками заполняется уплотнительным материалом, например, паклей, минеральной ватой, пенополиэтиленом.
Далее зазор следует хорошенько загерметизировать. Для этого применяют герметики, устойчивые к атмосферным осадкам.
Полученный шов между старым и новым зданием можно скрыть с помощью декорированных накладок. Обычно декоративные вставки крепятся к стенке основного дома.

Далее рассмотрим, как правильно сделать фундамент к пристройке в зависимости от технических особенностей дома.

Столбчатый фундамент под веранду

Наиболее подходящим для легких сооружения является именно этот тип фундамента. Делается легко, никаких навыков не нужно. Для сооружения такого фундамента можно использовать какие-то блоки или кирпичи. Для сооружения легкой веранды нам понадобится сделать 3 – 5 опор. Эти опоры никак не связываются друг с другом. Столбчатый фундамент подразумевает собой отдельно стоящие опоры, которые не зависят одна от другой. Стоит не забывать, что такой фундамент нужно делать на глубину фундамента дома или постройки, возле которой затеяли строительство веранды.

ШАГ 1: материалы. Какие материалы и инструменты понадобятся при строительстве столбчатого фундамента? Все банально просто. Арматура сечением 0,7 – 1,0 см, бетонный раствор, рубероид, веревка для разметки.

ШАГ 2: территория. Сначала нужно расчистить всю территорию от мусора и посторонних предметов, потом уже делаем разметку и забиваем колышки. Расстояние между опорами не должно превышать 1,5 метров. Именно на таком расстоянии мы забиваем колышки. Именно это будут опоры нашего столбчатого фундамента.

ШАГ 3: углубления. На месте каждого колышка нужно сделать ямы глубиной 70 – 100 см (в зависимости от глубины фундамента дома). Для этого можно использовать садовый бур, или любое другое приспособление, которое с легкостью справится с поставленной задачей. На дно каждой ямы засыпаем ровным слоем 15 — 20 см песка, и трамбуем его.

ШАГ 4: каркас опоры. На данном этапе инструкции, как сделать столбчатый фундамент под веранду, нужно установить каркас будущей опоры. Для этого, по размеру будущего столба, нужно сделать каркас из арматуры, и поместить его в центре готовой ямы. Варить прутки между собой нельзя. Для соединения прутьев используется специальная вязальная проволока.

ШАГ 5: опалубка. Чтобы не делать внутри ямки опалубку из деревянных досок, можно использовать рубероид, как форму для будущего столбчатого фундамента. Этот рубероид будет отличной гидроизоляцией для основания фундамента.

ШАГ 6: опоры. Далее нужно сделать опоры из блоков или кирпичей, нужной высоты и нужной площади. Сначала нужно сделать небольшую подушку из песка, и хорошо утрамбовать её. В основном используется обычный шлакоблок, который укладывается по специальной методике. Уже потом можно обложить его облицовочным кирпичом или декоративной плиточкой. Не забываем про строительный уровень.

Такой столбчатый фундамент поможет вам сэкономить время и деньги, выполняя ту же самую функцию, что, например, ленточный. Только на его сооружение вам нужно будет потратить 1 – 2 недели. А столбчатый можно сделать за 2 – 4 дня. Такой фундамент используется для сооружения легких веранд и пристроек (дерево, профильная труба).

Варианты пристроек

Функциональное назначение пристроек может быть любым: жилая комната, веранда, отапливаемый или неотапливаемый гараж, мастерская, хозблок, санузел, летняя кухня, кладовая, зимний сад.

Очевидно, что эти помещения могут быть как отапливаемыми, так и неотапливаемыми. А в некоторых случаях, помимо отопления, там может быть полный комплект инженерного оборудования: водопровод, канализация система вентиляции и кондиционирования. Поэтому еще на этапе проектирования необходимо предусмотреть подводку коммуникаций через фасад или цоколь основного здания.

По расположению относительно дома пристройки бывают двух типов: боковые и фронтальные (в том числе, выходящие на внутренний двор).

Фронтальная каркасная пристройка

Принципиального значения такое расположение не имеет — в большинстве случаев при выборе материалов для отделки фасада и для кровли доминирует принцип единства архитектурного облика.

Боковая пристройка

Но какой бы вариант пристройки не был выбран, основная задача, которую надо в первую очередь решить — это надежность фундамента. Именно от основания зависит не только долговечность новой конструкции, но и то, что она не будет «отходить» от дома.

Выбор и постройка фундамента

При выборе фундамента под пристройку из пеноблоков необходимо учитывать сразу несколько факторов:

Климат, в частности, глубину промерзания грунта.
Тип почв на участке, а конкретно их несущую способность и склонность к пучению.
Влажность грунта и уровень грунтовых вод (УГВ).
Рельеф территории.
Массу возводимой постройки. Чем она тяжелее, тем более мощный фундамент необходим.

Перед заливкой фундамента нужно расчистить и выровнять площадку и выкопать траншеи под него. Уровень закладки основания должен быть ниже уровня промерзания почвы.

Варианты фундамента:

Для скальных, крупнообломочных и песчаных (со средним или крупным размером частиц) грунтов при залегании грунтовых вод глубже 1-1,5 метров оптимален ленточный фундамент.
Для супесей и суглинков при большой глубине грунтовых вод подходят ленточный или плитный фундаменты.
Если почвенные воды находятся близко к поверхности, выбирать надо между сваями и плитой, при УГВ менее полуметра – только сваи.
Когда грунт – мелкий или пылеватый песок, его верхний слой заменяют на более крупноразмерную песчаную почву и устраивают ленточный фундамент.

Разберемся, как его возвести.

Исходя из нагрузки от постройки, характеристик почв и климатических факторов определяется глубина заложения конструкции.
Отрывается котлован несколько глубже этой величины и немного шире будущего фундамента.
На его дно засыпается слой гравия (10-15 см), а затем песка (аналогичная толщина), поверхность выравнивается.
Если фундамент сборный, блоки устанавливают в котлован, скрепляя между собой цементным раствором. Дальнейшие строительные работы можно продолжать, когда раствор полностью высох, т.е. максимум через 2-3 дня.
При выборе монолитного фундамента устанавливается опалубка, затем монтируется арматурный каркас (достаточно толщины арматуры в 1 см), который затем заливается бетоном. В жаркую погоду твердеющий бетон защищают от потери влаги поливом из шланга, при дожде накрывают пленкой. Хотя застывает материал уже примерно через сутки, полностью твердеет и набирает расчетную прочность он только через месяц. Раньше этого времени строительные работы продолжать нежелательно.
Готовый фундамент защищают от влаги жидким или рулонным гидроизоляционным материалом. Наиболее простой и экономичный вариант – рубероид либо жидкая битумная мастика.

Обустройство фундамента для пристройки к кирпичному дому

В большинстве случаев дополнительную площадь около кирпичного дома возводят из того же материала, то есть кирпича. Значит, основание для такой постройки должно выдерживать значительный вес возводимой конструкции. Такими свойствами обладает ленточная железобетонная конструкция. Это надежное и прочное основание имеет большую популярность в частном домостроении. Выполняется в виде монолитной ленты, а все работы можно сделать своими руками.

Процесс обустройства ленточного основания для пристройки к кирпичному дому выглядит следующим образом:

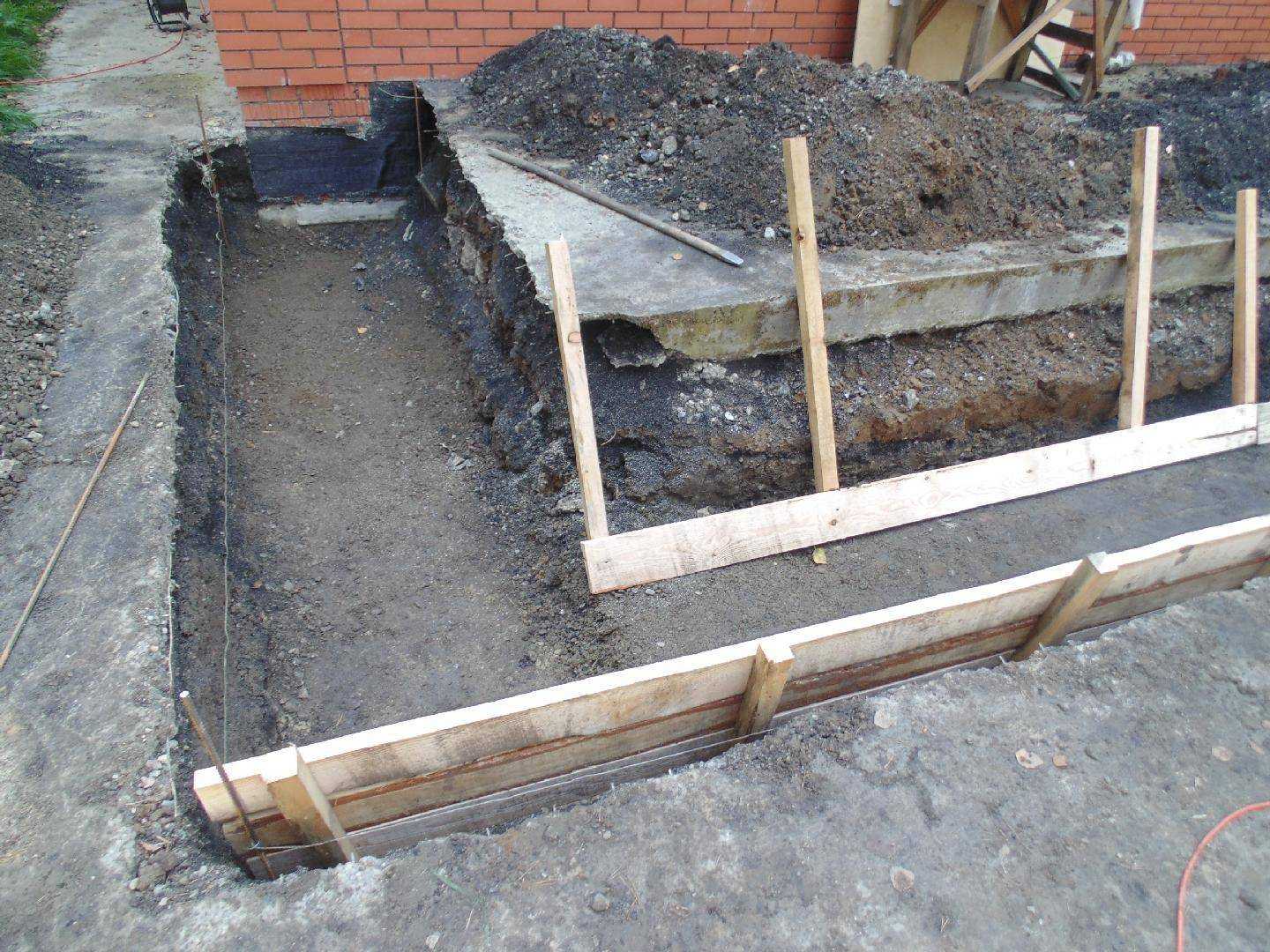

После проведения разметки участка под пристройку переходят к земляным работам

При этом важно правильно заглубить основание, учитывая, что подошва фундамента должна залегать ниже границы промерзания грунта. Кроме того она не может располагаться выше или ниже, чем фундамент основного дома

Примерно одинаковой должна быть и толщина оснований. Поэтому ширину траншеи для дополнительного фундамента нужно делать шире на 20-25 см для установки опалубочной системы. Копать траншею можно с помощью строительной техники, но экономнее и проще сделать это ручным способом, пользуясь лопатой. Дно траншеи тщательно выравнивают и утрамбовывают.
Затем выкопанную траншею по всему периметру засыпают небольшим слоем песка, увлажняют его и уплотняют. При необходимости увлажнение выполняют еще раз, после этого песок снова трамбуют. Плотный песчаный слой засыпают гравием или мелкофракционной щебенкой, которую также хорошо трамбуют. В результате получается своеобразная подушка, которая в некоторой степени компенсирует сезонное движение грунта.

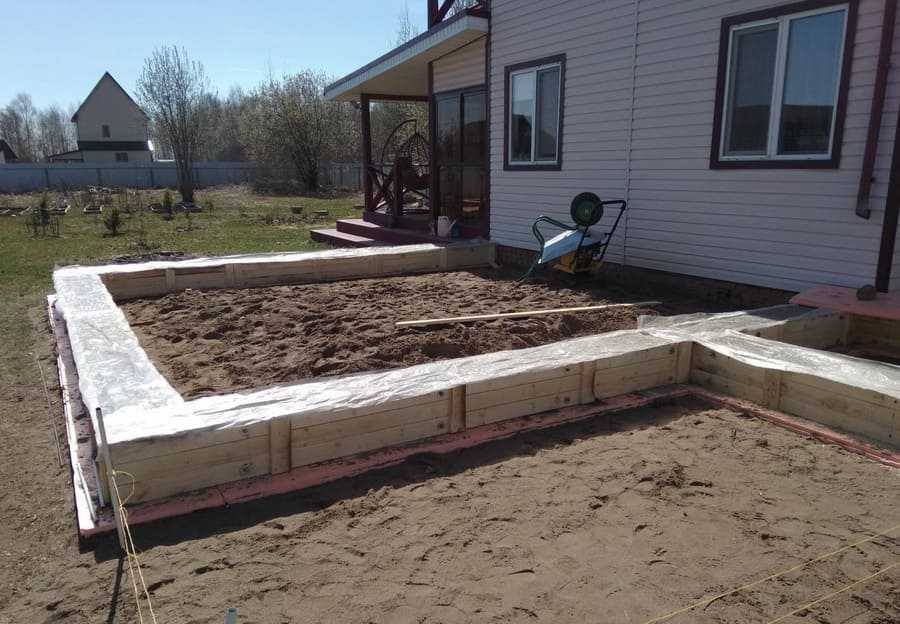

В траншею устанавливают опалубку, изготовленную из досок. Материал сколачивают, скрепляя поперечными брусками. Выставляют сколоченные щиты по обеим сторонам траншеи. Между ними устанавливают распорки одинаковой длины, которые поддерживают щиты и обеспечивают одинаковую толщину фундамента. Опалубка должна возвышаться над уровнем почвы. Обязательно необходимо проверить вертикальность опалубки. Это выполняется с помощью отвеса или строительного уровня.

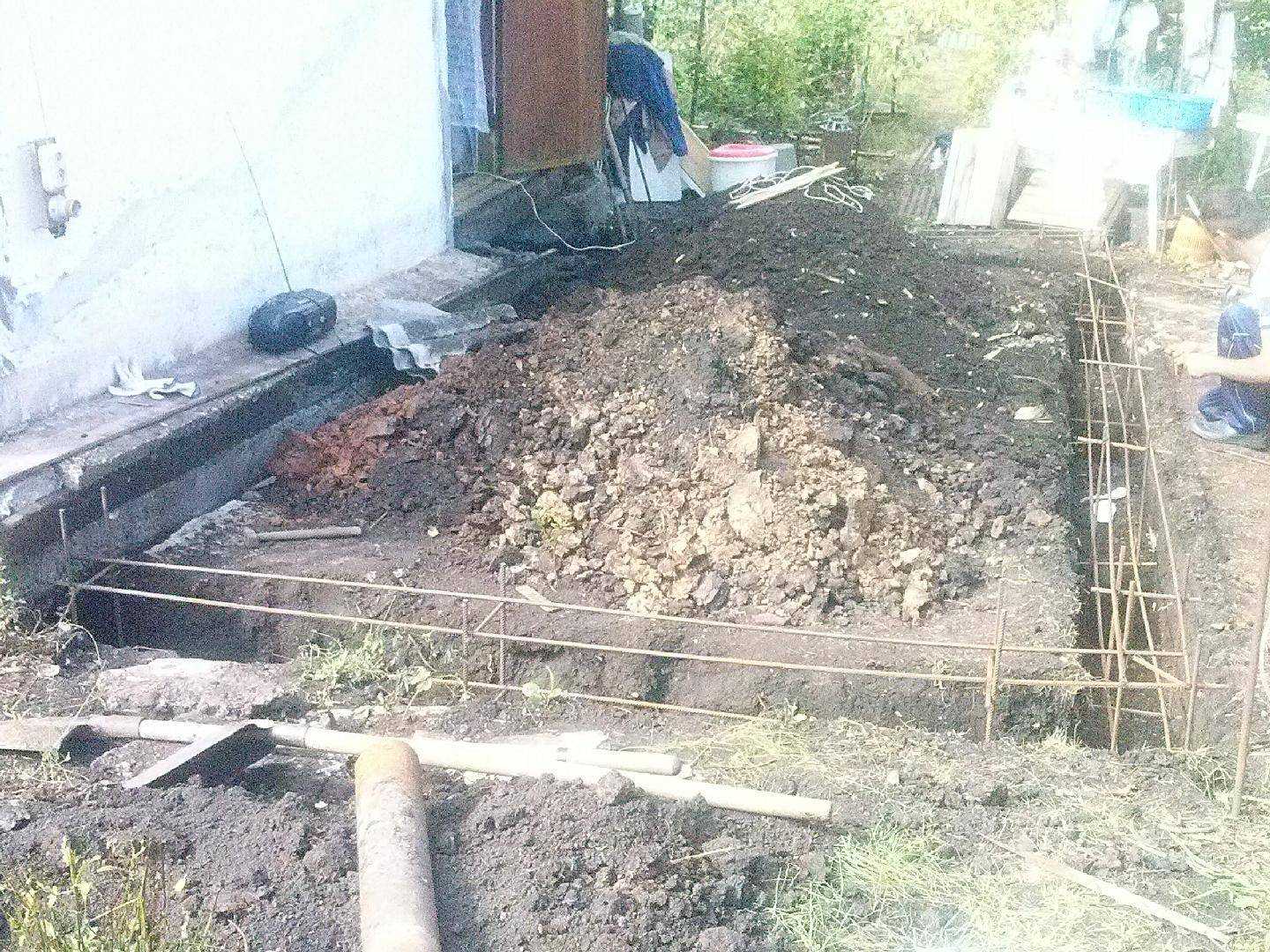

Вся конструкция усиливается армирующим каркасом. Для этого 4 или 6 прутьев арматуры соединяют перемычками, выдерживая определенный шаг. На этом же этапе выполняется жесткая привязка к основному фундаменту. Для этого в уже существующем основании сверлят отверстия и закрепляют в них прутья арматуры. В дальнейшем эти прутья соединяют с армирующим каркасом дополнительного основания методом сварки.

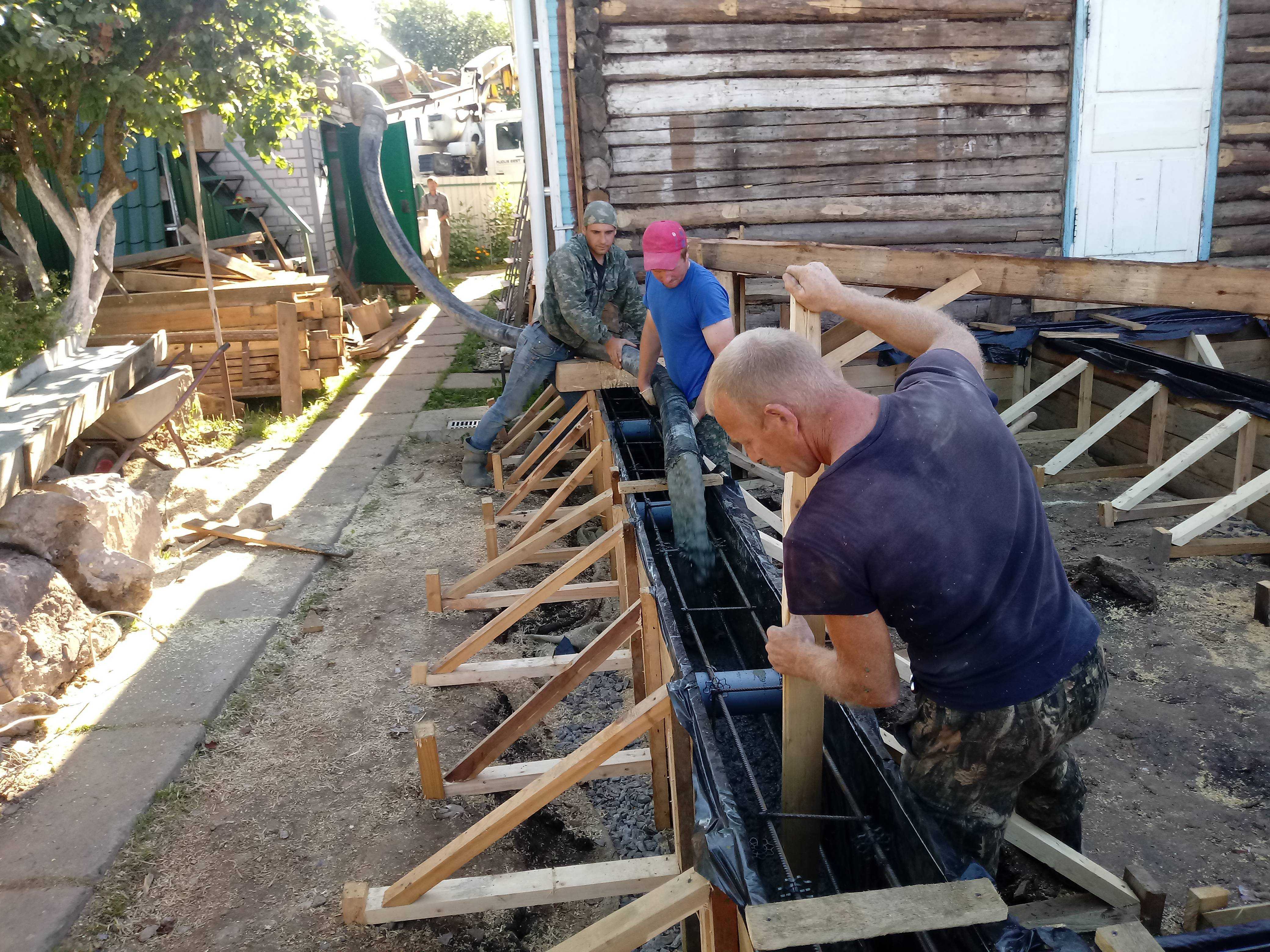

Вся конструкция заливается бетонным раствором, который можно заказать на заводе железобетонных изделий. Готовый бетон доставляют на участок специализированным транспортом непосредственно перед заливкой фундамента. Бетон заводского изготовления имеет высокое качество, однако такой вариант стоит довольно дорого. Приготовление бетонного раствора своими руками обойдется дешевле, но для этого придется приложить немало усилий. В домашних условиях готовится бетон следующим образом: берут 1 часть цемента марки М400, 3 части крупнозернистого песка и 5 частей мелкофракционной щебенки. Все компоненты перемешивают, а в полученную смесь добавляют воду. Вода добавляется постепенно небольшими порциями. Готовый раствор должен иметь консистенцию густой сметаны.
Заливая бетон в траншею, нужно тщательно его трамбовать. Простые действия по уплотнению выполняются с помощью обрезка арматуры, которым протыкают залитую смесь. Однако больший эффект достигается при использовании глубинного вибратора.
Поверхность залитого фундамента выравнивают с помощью мастерка или шпателя. Горизонтальность основания проверяется строительным уровнем. Чтобы избежать растрескивания фундамента, необходимо постоянно увлажнять поверхность.

Варианты примыкания основания пристройки к основной конструкции

Чтобы сделать фундамент пристройки, нужно знать два варианта его примыкания к фундаменту основной конструкции.

Стыки фундамента дома с фундаментом пристройки оформляются двумя способами:

Жесткое соединение армированием.
Деформационный шов.

Как сделать фундамент с жестким соединением оснований?

Жесткое соединение зачастую используют на грунтах не подверженных пучению.

Жесткое соединение используется в основном в малоэтажном строительстве, где пристройка функционально связана с основной конструкцией, находясь с ней под одной крышей. Чтобы сделать основание для пристройки, в нем сверлится отверстие диаметром, равным диаметру арматуры, и глубиной, равной около 35 ее диаметров. Далее в него забивается арматура с выпуском той же длины. Если пристройка выполняется по схеме где расчетная длина арматуры больше ширины фундамента, то отверстия в фундаменте основной конструкции делаются на часть ширины, а арматура монтируется по принципу анкера, с расклинивающим вкладышем на торце.

При замкнутом контуре отверстия сверлятся в шахматном порядке в двух уровнях, а используемая арматура имеет на одном конце анкерное расклинивание, а на другом конце – приваренную шайбу. Количество арматуры, ее шаг и диаметр рассчитывают, исходя из условий ее наименьшего сопротивления на срез и смятие бетона под ней. В среднем замкнутый контур нового основания потребует 20 прутьев на один квадратный м фундамента. Они нарезаются с помощью наждачного станка или болгарки. При незамкнутом контуре количество прутьев арматуры рассчитывается отдельно в каждом случае и зависит от ширины будущего фундамента.

Жесткое соединение используется, когда заглубленное ленточное основание дома и пристройки сделано из монолитного железобетона, а при мелкозаглубленном типе основания цоколь и фундамент составляют единую монолитную конструкцию. Сборные ленточные фундаменты и цоколи не обеспечивают надежного соединения, а при столбчатом фундаменте жесткое соединение возможно при условии, что высоты монолитного ростверка хватит для монтажа анкеров. Плитный фундамент дает возможность жесткого соединения при условии наличия выступа от цоколя не меньше, чем толщина плиты. В этом варианте можно оголить арматурный каркас дома и соединить его (приварить, привязать) с арматурным каркасом пристройки. Дом с цокольным этажом можно соединить с бесподвальной пристройкой жестким сцепом в случае, если цоколь основной постройки и заглубленные стены монолитные. Использование деформационного шва

Пример деформационного шва.

Деформационные швы чаще применяются в многоэтажном жилищном и промышленном строительстве, где под конструкцией большой протяженности в разных ее частях грунты существенно отличаются деформационными характеристиками и при одинаковых нагрузках осадки могут существенно отличаться. Такие швы применяются при разной этажности в разных частях конструкции, дающие таким образом разную нагрузку и разные деформации осадок. Еще один случай применения деформационных швов, когда к уже имеющемуся сооружению вплотную пристраивается другое сооружение. В вышеуказанных вариантах деформационные швы следует предусмотреть еще на стадии проектирования. Часто деформационные швы проще и дешевле применить при сборных фундаментах в пучинистом грунте.

Деформационный шов представляет собой утеплитель, размещенный в зазоре между стенами и цокольными перекрытиями, без сцепки с конструкциями. Часто в качестве такого утеплителя используется простая пакля. Место соединения огораживается декоративной накладкой, прикрепленной только к стене дома. В пучинистом грунте при использовании деформационного шва уровень пола пристройки размещается ниже уровня пола основной конструкции на величину предполагаемых деформаций.

Из зоны деформационного шва удаляют заполнитель на достаточную глубину для укладки герметика.

Что следует учесть, чтобы сделать фундамент для пристройки с использованием деформационного шва:

зазор между основаниями пристройки и основного сооружения должен быть около 5 см. Для соблюдения этого требования, перед тем как сделать фундамент пристройки, к основанию дома прикладываются доски, покрытые гидроизоляцией. Они будут играть роль деформационного шва в дальнейшем;
для одноэтажной пристройки небольших размеров толщина деформационного шва может составлять 2 см;
шов также можно заполнить теплоизоляционным материалом (лучше всего подойдет пенопласт или пеноплекс) и закрыть герметиком, устойчивым к атмосферным воздействиям. Снаружи он закрывается декоративной накладкой.
