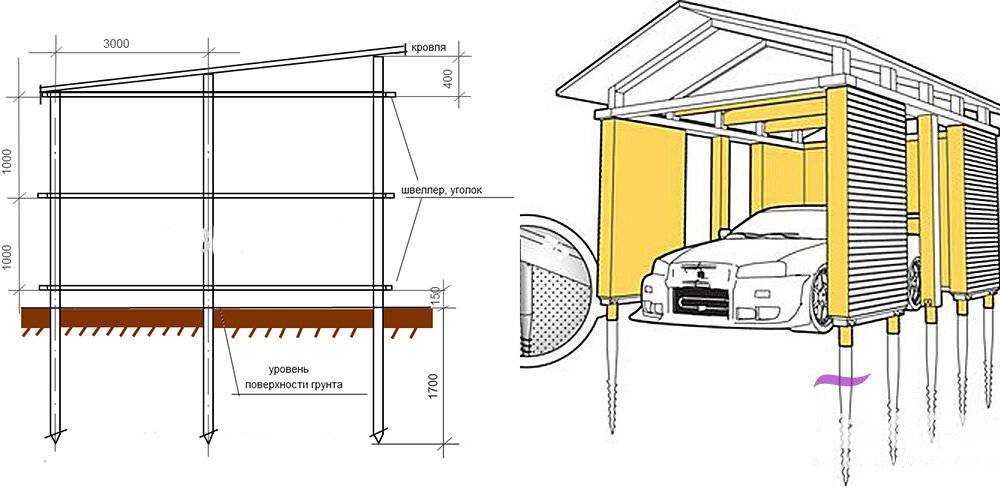

Проект и строительство гаража на винтовых сваях своими руками

Монтаж пола

Классическая технология монтажа каркасного пола в гараже включает в себя следующие этапы:

1. Формируется система несущих лаг путем установки швеллера (12 или 14) на каждый из поперечных рядов опор. Необходимо выступание лаг по длине за предел периметра каркаса на толщину панелей или более.
2. Перпендикулярно лагам монтируют усиление под заезд (закладные) – четыре линии швеллера 8 (по 2 под каждую колесную линию – правую и левую).
3. Остальную плоскость пола покрывают обрешеткой (например, из легкой трубы 40х40х4 мм) с шагом 40-50 см.
4. Внутреннее пространство пола заполняют насыпным утеплителем. Перед настилом чернового пола из досок или листового материала укладывают слой пароизоляции, а по боковым сторонам используют ветрозащитную пленку.

Настил лаг для монтажа пола в гараже на свайном фундаменте.

Второй способ требует увеличения плотности свайного пола, при которой расстояние между опорами будет не менее 1.5 м. В этом случае можно не монтировать обрешетку, а подбить к швеллерам опалубку и выполнить пол в виде монолитной армированной бетонной плиты (толщина слоя – не менее 40 мм).

Типы утеплителя

Часто используется листовой пенопласт, который крепится к наземному фундаменту при помощи битумной мастики. Зазоры между панелями заполняются монтажной пеной.

Пеноплекс дает еще больший эффект удержания тепла в гараже. Крепится материал к нижним зонам дома при помощи специального клея для наружных работ. Пеноплекс более устойчив к воздействию воды по сравнению с пенопластом, материал также имеет более долгий эксплуатационный срок службы.

Перед покупкой обращайте внимание на толщину утеплителя, его теплоизолирующие качества. Местный климат для использования утеплителя также играет важную роль

Легкой конструкции – легкое основание

А как раз этот вариант для каркасного строения вообще выглядит приоритетным! Об основных преимуществах мы поговорим ниже, но для начала просто скажем, что общая стоимость всего строительства при использовании стержней вместо обычного ленточного фундамента, сразу снижается минимум на 30%!

В статье мы с вами рассмотрим, как построить каркасный дом на сваях, а точнее как создать необходимый базис под такое строительство.

С чего начинать

На этот раз мы сразу определим, что дом будет стоять именно на винтовых сваях, так как это:

• Скорость строительства и базиса и всего дома.
• Наиболее оптимальный вариант по соотношению цена/качество.
• Наиболее оптимальный вариант для проблемного, болотистого, или просто водонасыщенного грунта.

Помимо этого, все работы мы достаточно просто сможем провести самостоятельно, нам не потребуется ни спецтехника, ни большие энергозатраты.

Подготовка

В зависимости от «проектной мощности», производим разметку будущего основания. Схематически все можно разделить на несколько шагов:

• Подготовка рабочей площади, с поверхности почвы убирается бурьян.
• Разметка. Разводим разметку при помощи колышков и бечевки.
• Подвод коммуникаций. В нашем случае, это электричество.
• Обеспечение нормального подъезда к месту проведения работ.
• Подготовка инструмента.

В принципе, каркасный дом на винтовых сваях – своими руками собрать будет довольно просто, если у нас на каждом этапе будет необходимый инструмент. Для начала нам нужен инструмент, который мы используем в работе по ввинчиванию свай, и устройстве основания:

• Строительный уровень на магните.
• Лом.
• Труба, минимум 4 метра, стальная, сечением 25-40 мм.
• Болгарка с отрезными дисками.
• Сварочный аппарат, если мы конечно умеем варить металл, если нет, то пригласим сварщика.

Нюансы

Инструкция по установке стержней предполагает участие минимум двух человек. Однако нюансы на этом точно не заканчиваются! При наличии инструмента и проекта, нам нужно купить винтовые стержни. Мы немного здесь задержимся.

Дело в том, что у винтовых стержней есть масса плюсов, но есть и минусы, о которых предпочитают не говорить. Правда, их действительно мало, но они должны быть озвучены:

• Коррозия. Это главный бич железа, и нам хорошо бы не полениться, и пройтись несколько раз антикоррозийным составом по свае.
• Низкое качество металла. Это, конечно остается на совести производителя, однако в нашем случае, влияет на фундамент достаточно сильно.
• Невозможность установки сваи на скальном участке или в грунте с большим количеством крупногабаритных камней.

Не менее важный момент – расчет количества винтовых свай для каркасного дома, правда, этим занятием должны заниматься специалисты, которые и составляли нам проект.

От себя можно только добавить, что на расчет будет оказывать влияние два основных фактора:

• Тип почвы. Каким бы легким не был каркасный дом, все равно тип почвы играет свою роль при расчетах.
• Вес и размеры здания.

Наиболее простые принципы, по которым мы ввинчиваем сваи, относятся к их местоположению и размеру шага.

Работа

Теперь о главном. Размечаем места расположения свай. Учитываем, что стержень должен обязательно находиться по углам дома, плюс хорошо распределить их так, чтобы несущие части и каркас сваи так же подпирали. Все это рассчитывается исходя из проектных чертежей.

Шаг по периметру можно делать не более трех метров, хотя мы советуем всегда останавливаться на меньших показателях.

По разметкам выкапываем небольшие углубления и вставляем первую сваю. Вверху у стержня есть техническое отверстие, в которое продеваем лом, и на него надеваем трубу. Таким образом, у нас получился рычаг.

Учитывая, что длина винтовой сваи для каркасного типа здания редко превышает 1,8 метра, мы ввинчиваем ее примерно на полтора метра в землю.

Как только все стрежни ввинчены, проводим обрезку по гидроуровню. Вот здесь нам и потребуется болгарка.

А дальше необходимо устанавливать оголовки, причем их то и придется заварить. Проблема небольшая, если есть под рукой сварщик. В любом случае, основную и наиболее тяжелую работу мы уже сделали. Как только установят и сварят оголовки можно и собирать всю конструкцию.

Каркасные дома на сваях собираются на следующий же день после установки основания, усадки такой фундамент не дает.

Чем лучше винтовая свая

Дачный участок очень редко выбирают по результатам инженерно – геологических изысканий – их проводят позже по факту. Поэтому такой вариант, как каркасный гараж на свайном фундаменте, подходит в большинстве случаев, независимо от рельефа и глубины залегания твердых пород. Каждый винтовой элемент находит свою глубину упора, уплотняя грунт под собой при работе плоскостей лопасти винта. Верхушки стальных столбов просто обрезают в горизонт по уровню.

Свайная опора не предъявляет жестких требований к типу почвы, она не может устанавливаться только на твердых породах, каменистых грунтах с включением больших по размеру валунов. Зато фундамент такого типа отлично себя показывает на сыпучих, пучинистых, обводненных почвах.

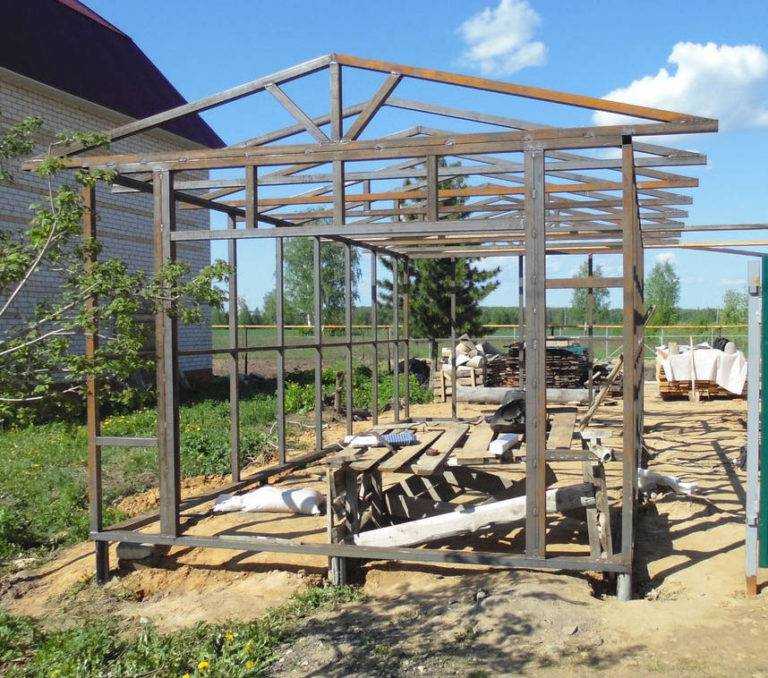

Металлический гараж на свайном основании устанавливается на выбранной площадке со скоростью работы сварщика, как показано на этом фото:

Если проект предусматривает строительство стен из деревянных материалов, то расчет конструкции основания должен учитывать технические свойства древесины, ее реакцию на внешние нагрузки.

Как выбрать сваю

Независимо от выбранного материала стен и перекрытий, строительство гаража на винтовых сваях своими руками предполагает проведение предварительного расчета для определения характеристик и количества опорных элементов.

Для постройки легкого типа такой расчет не представляет сложности. Он выполняется в такой последовательности:

1. Определение исходных характеристик из условий площадки. Длину колонны, способной выдержать заданную нагрузку, определяют по типу залегающего грунта и предельной глубины его промерзания. Это можно узнать, сделав бурение тестовой скважины, в которой виден характер расположения и типы залегающих пород. При большой глубине залегания плотных слоев, сваи могут работать как висячие опоры (расчет по площади боковой поверхности).
2. Число столбов считается, исходя из габаритов основания с распределением по периметру с шагом не менее 2 м. На площади пола определяются места с возможной повышенной весовой нагрузкой, в этих точках потребуется дополнительное усиление несущими элементами. Обязательно опирать углы коробки и места проема для ворот.

Нужно просчитать различные варианты винтовых свай по Ø и длине. Изменение несущей способности колонны Ø 76 мм в зависимости от глубины погружения в грунтах различного типа видно из следующей таблицы:

Как изготовить винтовые опоры своими руками при постройке гаража, используя доступное ручное оборудование и материалы, демонстрируется на этом видео:

Кроме того, если есть необходимость применения тяжелых материалов для капитальных стен и перекрытий, проектировать нужно свайное поле с учетом работы опор в кусте. Такая потребность может возникнуть в случае пристройки к другим зданиям, в суровом климате, когда работа с бетоном будет затруднительной. Пример такого здания виден на фото:

Монтаж фундамента для относительно легкой конструкции можно выполнять из металлических свай Ø 89 и 108 мм. Массивные сооружения из кирпича, пенобетона, шлакоблока нужно ставить на более мощные опорные элементы Ø 133 мм.

Ростверк

От назначенного количества точек опоры будет зависеть конструкция пола и выбор материалов для его изготовления.

Под каркасный или панельный гараж на винтовых сваях, предназначенный для стоянки 1 автомобиля будет достаточно установить от 10 до 14 столбов.

Равномерно распределить между ними возникающие переменные нагрузки при заезде – выезде приличной массы помогает ростверк, который обычно делают из стального проката (швеллер, двутавровая балка). В зависимости от величины распределяемой нагрузки и высоты расположения применяют деревянный брус и бетонные варианты (монолит, ж/б балки, плиты).

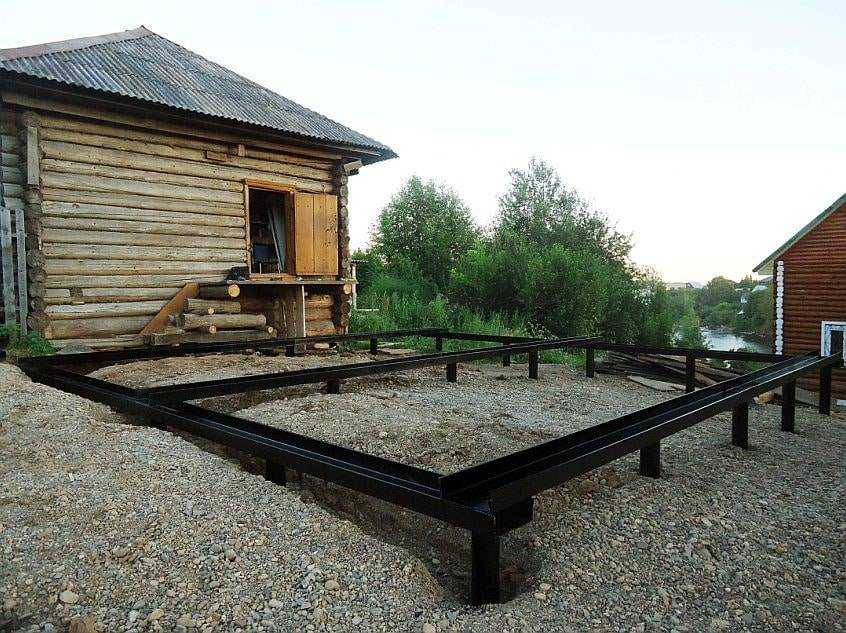

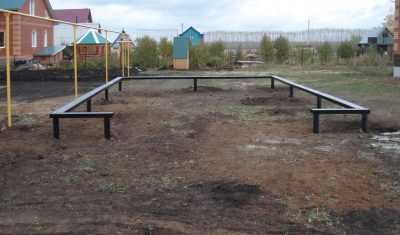

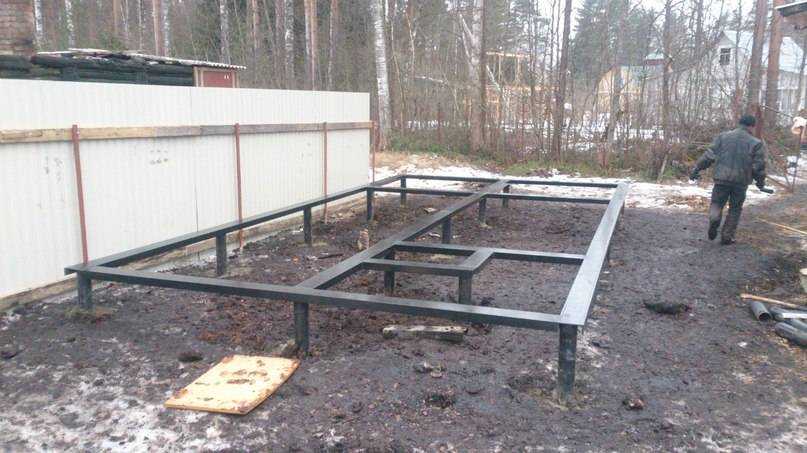

Простейшая обвязка швеллером 11 опор (2 на воротах, по 4 под стены и 1 в задней части) показана на фото:

При выборе такого низкого ростверка по периметру постройки можно сделать полы, которые выдержат значительный вес. Для этого вдоль швеллера вертикально устанавливают листы плоского шифера (по типу опалубки), а внутреннюю полость засыпают песком на нужную отметку. Получается быстро и безопасно для автомобиля – точно не провалиться. Остается сделать въездной пандус.

Въезд в гараж

Обустройство въезда в гараж

Устройство въезда в гараж совершенно необходимо, если участок имеет уклон, во всех остальных случаях въезд в гараж — это дополнительное удобство и завершающий штрих к отличному внешнему виду сооружения.

Въезд в гараж можно зацементировать, покрыть асфальтом или тротуарной плиткой. Вариант с плиткой хоть и дороже, но предпочтительнее — если на въезде появятся неровности, достаточно переложить небольшой участок плитки.

Если необходимо соединить две горизонтальные плоскости, расположенные на разной высоте, монтируется пандус — наклонная монолитная площадка. Обычно пандус выполняется из бетона, который заливается на подсыпку и армированный каркас.

Конструктивные особенности

К основной конструктивной особенности данного вида фундамента, сразу бросающейся в глаза, можно отнести сваи, отличающиеся между собой как по внешнему виду, размерам, физическим свойствам, так и по технологии изготовления, способу монтажа.Итак:

• Материалом для изготовления свай служит сталь, бетон, армированный бетон, дерево. Геометрическая форма настолько многообразна (прямоугольная, круглая, пирамидальная, треугольная), насколько хватит фантазии архитекторов. В зависимости от технических условий сваи могут быть пустотелыми либо цельными.
• Кроме функций основания здания, на сваи возлагается роль демпферов и гасителей колебаний, призванных надёжно защищать от любой сейсмической активности. По принципу осуществления такой защиты сваи также подразделяются на несколько типов.
• К самому, пожалуй, распространённому относятся подпорные сваи. Принцип их устройства предельно прост. Нужно забить сваи на глубину залегания твёрдого грунта, где они встанут на твёрдое основание, полностью исключив малейшую усадку строения, обеспечив надёжность.

Конструктивные особенности

Основная отличительная характеристика такого гаража заключается в технологии изготовления его фундамента, он монтируется из винтовых свай. Это специальные трубовидные конструкции с лопастями, которые заглубляют в землю путём завинчивания и вдавливания. На них, как правило, монтируют каркасные конструкции из дерева и металлического профиля. Более монолитное здание построить на таком основании обычно невозможно, поскольку оно может не выдержать высокую нагрузку.

Особенность также заключается в конструкции въезда в гараж. Как правило, его делают наподобие небольшой эстакады, поскольку сама постройка немного возвышается над землёй. Высота возвышения зависит от особенностей рельефа. По этой же причине отсутствует возможность оборудования подвала и смотровой ямы. Хотя иногда яму всё же можно оборудовать. За счёт возвышения над грунтом, из него не будет поступать холод в гараж, что позволяет сэкономить на утеплении.

Гаражи на свайно-винтовых фундаментах, как правило, возводят на местах со сложным рельефом. Выравнивание местности не всегда представляется возможным или требует значительных финансовых вложений. Если рядом находятся подземные коммуникации и грунтовые воды, зачастую обычный фундамент возвести невозможно. У свайно-винтовых конструкций достаточно много преимуществ, благодаря которым они достаточно часто применяются в гаражном строительстве.

• Доступная стоимость. Фундамент на винтовых сваях обычно обходится значительно дешевле традиционных аналогов. Но, конечная стоимость может значительно варьироваться. На цену влияет глубина заложения, вес и габариты гаража. Обычно экономия составляет не менее 20-40% в сравнении с ленточным фундаментом.
• Лёгкость и простота монтажа. Свои можно устанавливать и без применения специальной техники, особенно при небольшой глубине заложения. Смонтировать фундамент сможет бригада из нескольких человек. Сам гараж возводится очень быстро, поскольку имеет каркасную конструкцию. Как правило, на установку винтовых свай уходит 1-2 дня. Остальные виды фундамента сооружаются гораздо дольше.
• Возможность возведения на участке с уклоном. Винтовые сваи – одно из лучших решений для участков со значительными перепадами рельефа. Даже при значительном уклоне можно обустроить прочное и долговечное основание, на котором затем построить гараж практически любых размеров. Железобетонный фундамент зачастую невозможно смонтировать на участке с перепадом в несколько метров. Сваи можно устанавливать, даже если перепад превышает 5 метров. Можно прибегнуть и к ленточной технологии, но итоговая цена такого гаража будет в несколько раз выше.
• Строительство в любое время года. Работать со сваями можно даже зимой. Не нужно прогревать бетон и использовать специальные присадки для защиты от низких температур. Даже в сильные морозы можно продолжать монтаж фундамента из винтовых свай. Конструкция готова к эксплуатации сразу после монтажа. Поэтому после заглубления свай можно приступать к сборке каркасного гаража.
• Возможность модернизации и ремонта. Если в дальнейшем возникнет необходимость изменения размеров гаража, это можно сделать без значительных затрат. Фундамент легко наращивается путём добавления новых винтовых свай. При неправильной сборке гаража или установке основания можно быстро произвести ремонт.

Полезные рекомендации

Не следует чрезмерно экономить на количестве свай, особенно если здание возводится на неустойчивом грунте. Закупать сами изделия нужно только у проверенных производителей, поскольку часто встречается брак, который может стать причиной полного разрушения постройки

Особое внимание следует уделить целостности металла и качеству антикоррозионного слоя

Перед возведением гаража нужно разработать детальный проект, учитывающий все особенности местности и последующей эксплуатации. Зачастую требуется анализ почвы, чтобы определить оптимальный размер и вид винтовых свай. Их прочности должно быть достаточно для предполагаемой нагрузки.

Если планируется сооружение капитального здания для длительной эксплуатации (как минимум несколько десятилетий), обязательно нужно прокладывать швеллеры. Основание можно сделать и не полным, установив сваи только по периметру. Такой гараж получится менее прочным и долговечным, но более дешёвым и с возможностью обустройства смотровой ямы.

Вывод:

В целом гараж, возведённый на основании из винтовых свай, является надёжным, практичным и долговечным сооружением. Сваи гарантируют надёжную защиту от пучения грунта. Благодаря этому срок службы составит не менее нескольких десятков лет. При необходимости всегда можно провести даже полную реконструкцию объекта.

Собственноручное выполнение строительных работ

Возведение гаража — работа повышенной сложности. Необходимо построить коробку, где будет храниться автомобиль. Нужно, чтобы машина не подвергалась коррозии. В помещении создать оптимальные условия по влажности.

Подготовка

На подготовительном этапе требуется приобрести стройматериалы, подготовить инструменты.

Инструменты:

• лопата;
• рулетка;
• строительный уровень, отвес для контроля горизонтальной, вертикальной ровности;
• маркер;
• рычаг;
• деревянные колышки;
• веревка;
• болгарка;
• кувалда.

Из стройматериалов придется купить:

• сваи винтового типа;
• оголовки для ростверка;
• металлическую арматуру;
• песок;
• щебень;
• цемент.

Разметка, земляные работы

Особенность фундамента под гараж — выполнять подготовку земляного участка не обязательно. Но для организации правильной разметки строительной площадки лучше удалить большие сорняки, кустарники. По углам будущего строения в почву забиваются деревянные колышки.

Расстояние между отдельными колышками должно быть в пределах 150 см. Расположение будущих свай отмечается в виде небольшого углубления 10-15 см. Ширина ямы должна быть на 20 мм больше диаметра лопастей.

Разметка фундамента

Монтажные работы

Для монтажа небольших свай под фундамент рекомендуется подготовить обычный ломик. Вставляется в верхнее отверстие сваи, прокручивается. Благодаря винтовому механизму, элемент вводится в полость земли. Для возведения гаража выгодно покупать продукцию, длиной 5 м.

Предполагается пара методик установки:

1. Бурение. Буром вручную выполняется углубление, куда будет вводится свайный элемент.
2. Завинчивание. Свая ломом вводится в грунт.

Опора становится в вертикальном положении. Закручивается по часовой стрелке, пока не достигнет рекомендованной высоты сваи. Правильно введенная опора проходит нижнюю точку промерзания, упирается в плотный шар земляной прослойки. Дальше закручивать опору будет сложно.

Завинчивание

Армирование, бетонирование

По окончании установки нужного количества свай, необходимо выровнить их по высоте. Используется строительный уровень. Производится маркировка каждой отдельной винтовой единицы. Лишнее по высоте удаляется болгаркой. Для повышения прочностных характеристик сваи, выполняется сооружение металлического каркаса. Используется обычная металлическая арматура.

Армирование

Бетонный состав заливают в полость стержня для повышения прочности конструкции. Минимизируется появление коррозии металла.

Бетонирование

Монтаж ростверка

По завершении монтажных работ, рекомендуется произвести закрепление на обрезанных концах опор оголовки для винтового механизма. Оголовки производятся в разном исполнении. Популярный вариант — сварные. Оголовки рекомендуется располагать на одной высоте.

Виды ростверка:

• монолитная конструкция. Требуется опалубка. Внутрь укладывается металлическая арматура. Заливается бетонным раствором;
• сборная конструкция. Отличается присутствием цельных железобетонных, деревянных элементов. Последние надежно соединяются между собой в верхней части опоры.

Часто используется гибридный вариант, одновременно сочетающий сборную, монолитную конструкции.

Монтаж ростверка

Габариты оголовка выбирают в зависимости от удельной массы строения, диаметра сваи. Чтобы упростить процесс, можно подобрать обычную металлическую пластину, сечением 0,08-0,1 см. Диаметр — на 4 мм больше свайного элемента.

Сооружение гаража

Возведение на винтового типа элементах требует использования пенобетонных блоков, кирпича. Несущая конструкция — металлические прутья, деревянные опоры.

Каркас кровли выполняется двухкаскадным из бруса, металлической трубы, уголка. Если крыша деревянная, нужно защитить от осадков. Используется ондулин.

Облицовка внутренней поверхности стен производится вагонкой, ДСП. Материал с невысокой теплопроводимостью. Внутри гаража создается оптимальный микроклимат.

Монтаж полового покрытия выполняется в несколько этапов. Соединение винтовых опор, располагающихся друг напротив друга, производится попарно, швеллерами. Нужно усилить перпендикулярную линию. Используется 8 единиц швеллеров. Выкладывается по 4 единицы под каждую колесную пару автомобиля.

Оставшееся пространство закрывается обрешеткой. Берут металлическую трубу, толщиной стенки не менее 4 мм. Диаметр сечения — не меньше 50 мм.

Монтаж кровли производится быстро. Не требуется утепление. Вариантов кровельного материала много.

Ворота монтируются распашные. Хотя можно установить раздвижные, откатные, секционные.

О свайном фундаменте

Такой фундамент представляет собой основание для дальнейшего возведения здания. Оно состоит из железобетонных опор (свай), которые погружаются в землю. После строительства этого каркаса его связывают посредством ростверка или бетонной плиты.

Фундамент может различаться по нескольким характеристикам:

• способу установки сваи;
• типу опоры;
• методу обвязки.

Эти особенности влияют на эксплуатационные характеристики, поэтому к выбору подходящего варианта следует подходить тщательно.

Способ погружения

По способу погружения выделяют 3 основных типа опор:

1. Забивная. При такой технологии строительства опоры нужно забить в грунт с помощью пневмо- или гидромолота. Свайно-забивной фундамент считается наиболее востребованным.
2. Метод вдавливания. Для заглубления опоры на нее воздействуют статическим давлением.
3. Вибрационная. В отличие от предыдущих вариантов, при вибрационном заглублении после разметки в нужных местах вынимают грунт. После этого в подготовленные отверстия устанавливают полые металлические оболочки, а затем заполняют их бетонным раствором. К такой технологии относят заливные сваи.

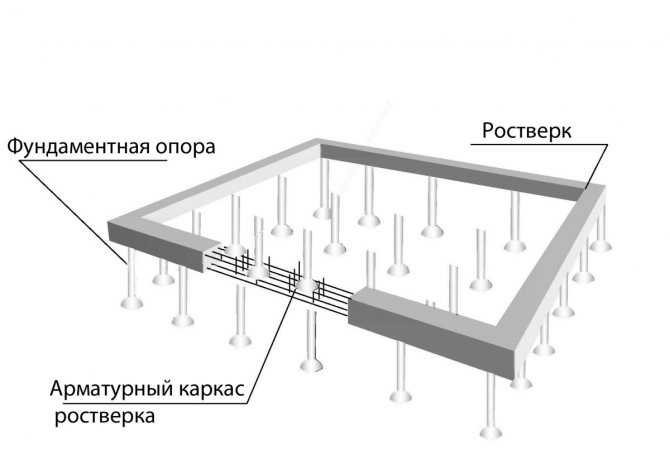

Принцип использования ростверка

Установленные столбы-опоры для дальнейшего строительства необходимо объединить в одну конструкцию. Сделать это можно при использовании ростверка. Ростверк представляет собой ленту из древесины, металла или бетона, которая расположена по периметру в местах несущих элементов здания. Установка ростверка может осуществляться несколькими способами. От этого зависит вид конструкции:

1. Висячий (или же высокий). Нижняя часть бетонной ленты находится на небольшой высоте над землей (между ними остается зазор). Эту технологию часто применяют при возведении небольших строительных конструкций (например, бани или беседки).
2. Незаглубленный. Ростверк погружают в грунт, однако показатель заглубления небольшой.
3. Заглубленный. Лента при такой технологии заглубляется на максимальное расстояние. При такой технологи можно добиться наибольшей прочности цоколя.

ростверк

Свайный фундамент под гараж

Преимущества свайного фундамента для гаража, целесообразность использования и тонкости при строительстве.

Наша компания осуществляет погружение железобетонных свай под фундамент для любого типа зданий, и жилых, и хозяйственных, включая гаражи, как на одну автомашину, так и на несколько. Строить свайный фундамент под гараж необходимо на слабых, песчаных, пылеватых, торфянистых грунтах, на участках с высоким уровнем грунтовых вод и в ряде других случаев.

Существует мнение, что свайные фундаменты возводятся там, где строительство обычного ленточного фундамента по тем или иным причинам невозможно. Однако, это вовсе не обязательно. Сегодня стоимость земляных работ и трудозатраты на возведение ленточных фундаментов в Подмосковье таковы, что многие застройщики предпочитают вообще обойтись без них и, заказывая у нас погружение свай под фундаменты, прилично экономят на производстве работ нулевого цикла.

Фундамент на сваях под гараж

Свайный фундамент для гаража может быть установлен на сваях:

• винтовых
• железобетонных
• деревянных

 Гараж на сваях в воде предпочтительно устанавливать с использованием винтовых свай, т.к. они выдерживают наибольшие выдергивающие и сжимающие нагрузки, противостоят морозному пучению.

На какую глубину зарывать сваи под гараж определяют в зависимости от следующих условий:

• Глубина промерзания почвы (1,4 метра или больше, в зависимости от региона).
• Глубина залегания твердого грунта.

Необходимое количество свай определяется как отношение расчетной нагрузки к несущей способности одной сваи с учетом коэффициента надежности, среднего удельного веса грунта, площади ростверка на одну сваю:

n = N/ (F/yk – A х d х y)

Чтобы определить, через какое расстояние бурятся сваи под гараж, нужно разделить эту цифру на периметр гаража.

При весе (расчетной нагрузке) гаража в 2 тонны и несущей способности трехметровой винтовой сваи 11,1 (песчаный грунт) потребуется 9 свай.

Чтобы свайный фундамент как можно дольше выполнял свою основную задачу — передачу нагрузки от постройки на плотные слои грунта основания, он проектируется и возводится в строгом соответствии с требованиями ГОСТ и СНиП специалистами проектной организации.

Мы используем для производства свайных работ технику на колесах, поэтому наши специалисты прибывают на участок своим ходом, на основании проекта размечают на местности точки, где будут расположены сваи, и осуществляют, вначале пробную, а затем и основную забивку свай.

Далее сваи срубаются на проектной высоте и заливаются монолитным ростверком в виде железобетонной обвязки или плиты.

Ре­ко­мен­ду­ем по­чи­тать эти статьи:

Строительство столбчатого фундамента под гараж

Мы не занимаемся строительством столбчатых фундаментов, но, в порядке информации, изложим, как строится столбчатый фундамент под гараж. Проектирование столбчатого фундамента так же необходимо, как и любого другого. Это позволяет соблюсти требование к фундаменту по прочности и способности выдержать необходимую нагрузку.

ХОД РАБОТЫ:

• На месте отведенном под гараж производится разметка и определяются места установки несущих опор: расстояние между ними не должно быть более 3 м.
•  Далее бурятся скважины, сечение и глубина которых соответствуют проекту.
•  На дне скважины выбирается грунт для более широкого основания (утолщения).
• Основание заливается бетоном, в который (пока он не застыл) вставляется арматура.
• Арматура центрируется в скважине и заливается бетоном (чтобы столбик был выше поверхности земли, предварительно устанавливается опалубка на нужную высоту.

Для того чтобы поверхность столбиков была более гладкой по периметру скважины можно уложить рубероид. Часто для этой же цели используют металлические или асбестово-цементные трубы.

Наш опыт говорит о том, что фундамент на сваях под гараж гораздо надежнее столбчатого фундамента, особенно на участках с пучинистыми грунтами.

ХОТИТЕ УСТАНОВИТЬ ж/б СВАИ? ТОГДА ООО «БОГАТЫРЬ» СПЕШИТ К ВАМ НА ПОМОЩЬ.

Компания профессионально занимается забивкой свай в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка ж/б свай по лучшей цене — гарантирована!

Конструктивные особенности

По сравнению с другими постройками гаражное строение имеет ряд особенностей:

1. Отсутствие внутренних несущих стен
2. Одна стена должны иметь большой проем для въезда-выезда автомобиля
3. Гараж должен быть снабжен массивными воротами
4. Гараж должен иметь пол с небольшим уклоном для отвода воды
5. Въезд в гараж оборудуется относительно широкой плотной площадкой
6. Гараж считается сооружением с повышенной пожарной опасностью
7. Желательна установка смотровой ямы
8. Гараж обычно снабжен земляным или бетонным полом и не требует установки нижнего перекрытия обвязки

Фундамент под гараж, таким образом, планируется с учетом этих особенностей. Винтовые сваи ставятся по периметру будущего здания, точнее, по периметру трех стен – боковых и задней. В то же время фасадная стена должна иметь дополнительные опорные точки для установки прочных ворот.

Расчет количества свай под тремя стенами, как правило, не вызывает затруднений. Расстояние между сваями, тип и габариты свай, глубина их вкручивания определяется из расчета несущих способностей свай. Она зависит от нагрузок на сваи – главная из них, это вес здания. Очевидно, что наиболее тяжелыми будут стены из монолитных материалов – кирпича или пеноблоков. Однако под них тоже можно устанавливать винтовые сваи – желательно связанные железобетонным ростверком.

В случае постройки каркасного гаража достаточно использовать деревянную обвязку.

Фундамент под гараж с обвязкой

Прежде всего, необходимо определиться со способом заворачивания свай. Поскольку гараж обычно находится на территории участка и не всегда располагается непосредственно на въезде, подъезд крупногабаритной техники к месту постройки может быть затруднен. Это означает, что не во всех случаях возможно использование техники, и сваи должны вкручиваться вручную. Особенно это касается гаражей, пристраиваемых к дому.

Предлагаем ознакомиться Новогодние украшения на новый год своими руками

Во-вторых, в зависимости от габаритов гараж количество свай, необходимых для закладки фундамента, может быть невелико, и использование сваебура экономически невыгодно.

Ручной монтаж — трудоемкое дело Еще одной особенностью может быть заворачивание свай для гаражных ворот. Они могут иметь существенные габариты и выполнены обычно из метала, и имеют большой вес. Сваи для них могут заворачиваться в стесненных условиях – рядом со стеной. Это тоже накладывает свои ограничения в использовании техники.

Несколько слов под закладку винтовых свай под гаражные ворота. Обычно в гаражах используются тяжелые металлические воротаОни могут быть

• Распашные
• На роликах (подвесного и рельсового типа)
• Рулонные
• Консольные

Только в случае установки ворот на роликах рельсового типа сваи устанавливаются под балку лежащую поперек въезда. Во всех остальных случаях сваи вкручиваются под опорные столбы. Подробнее об этом написано в отдельной статье об установке свайно-винтового фундамента под разные типы ворот.

Рулонные гаражные ворота

Основная отличительная характеристика такого гаража заключается в технологии изготовления его фундамента, он монтируется из винтовых свай. Это специальные трубовидные конструкции с лопастями, которые заглубляют в землю путём завинчивания и вдавливания. На них, как правило, монтируют каркасные конструкции из дерева и металлического профиля. Более монолитное здание построить на таком основании обычно невозможно, поскольку оно может не выдержать высокую нагрузку.

Особенность также заключается в конструкции въезда в гараж. Как правило, его делают наподобие небольшой эстакады, поскольку сама постройка немного возвышается над землёй. Высота возвышения зависит от особенностей рельефа. По этой же причине отсутствует возможность оборудования подвала и смотровой ямы.
