Рассмотрим изготовление каждого из типов засовов более подробно
Устройство “Вертушки” своими руками
Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.
Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.
- Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
- В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
- Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
- Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
- На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.
Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.
Толщина деревянного бруса должна для запора быть не менее 50 мм

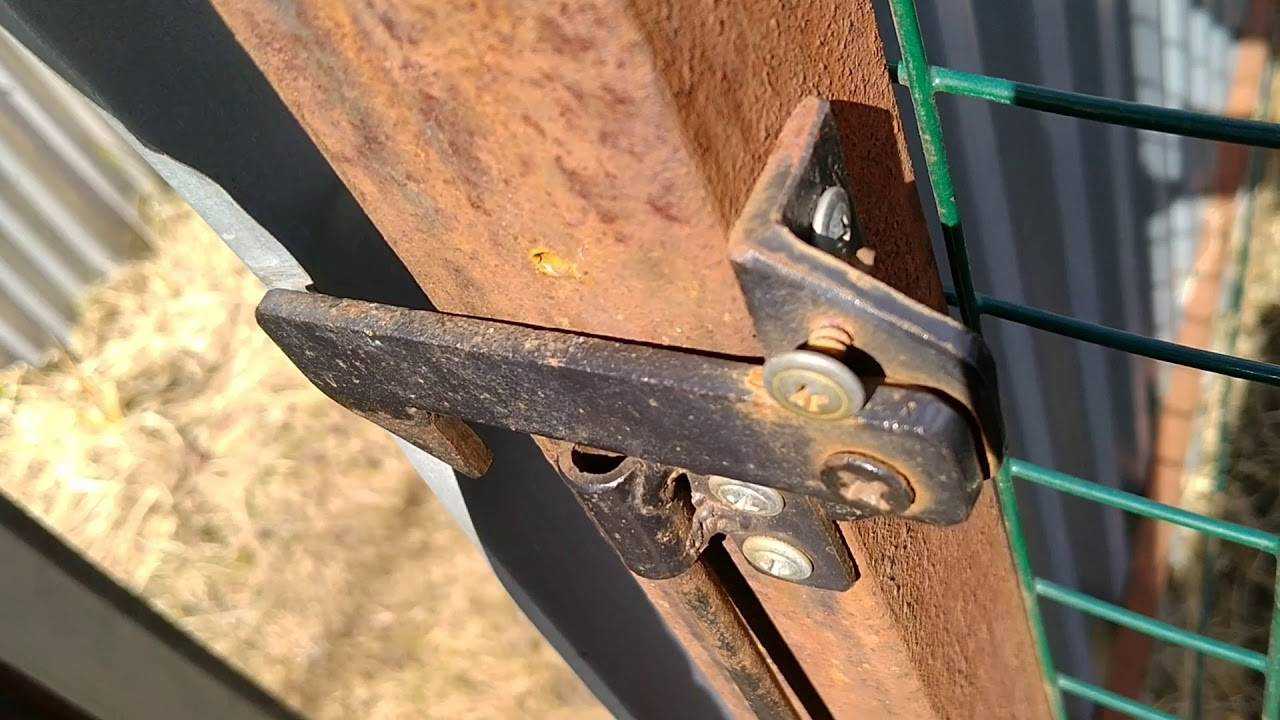

Засов на ворота типа “шлагбаум”
Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).
- Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
- Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.
Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани
На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.
Как делается сдвижной засов для ворот
Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.
- Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
- Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
- После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.
Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.
Сделать самостоятельно засов типа “шпингалет”
Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.
- Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
- Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
- Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
- Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.
Возможные конструкции
Было придумано значительное количество разновидностей запорных механизмов для гаражных ворот. Среди основных видов можно выделить:
- вертикальные;
- горизонтальные.
Вертикальные засовы получили широкое распространение в конструкции гаражных ворот. Они отличаются высоким удобством и простотой обслуживания. Такие засовы легко быстро закрыть и довольно сложно взломать, т. к. часто приходится повреждать часть створки. Такой вариант гаражного запора отлично подходит для распашных створок, т. к. для подъемных он будет просто бесполезен. Конструкция такого элемента представляет собой небольшой крюк из арматуры, который вставляется в держатель ворот и фиксируется в отверстии, которое сверлится в полу и металлической раме. Чтобы засов было сложнее выбить, его рукоятка помещается между двумя упорами.
Конструкция стандартного горизонтального засова хорошо известна практически каждому. Подобный механизм использовался или используется в виде щеколд на межкомнатных дверях. Такой запор можно встретить практически на каждой калитке, а также в гараже наряду с вертикальным засовом. Каждый из этих двух видов получил различные модификации, которые призваны улучшить функциональность и безопасность. Одним из них является запор с пружиной. Обычно он устанавливается с внутренней стороны на калитку или гаражные ворота. Пружина постоянно возвращает фиксатор в исходное положение. Чтобы закрепить его в открытом состоянии, требуется использование дополнительных фиксаторов.
Среди более сложных конструкций запоров для гаражных ворот можно выделить такие:
- врезной;
- сдвижной засов;
- винтовой;
- ригельный;
- пазовый.
Хороший врезной замок стоит хороших денег. Если говорить точнее, то используются не врезные, а накладные замки. Такие запоры имеют большие габариты и значительный вес. Для установки требуется сделать специальное отверстие в створке, чтобы через него вывести замочную скважину. Ключи от такого замка для гаражных ворот имеют большую длину и вес, поэтому не всегда удобно их брать с собой. Сдвижной засов также является довольно популярным. Это накладная конструкция, которая применяется не только в гаражах. Конструкция представляет собой основу в виде планки с кольцом. По ней перемещается еще одна планка с кольцом, которая заходит в паз на второй створке. При совмещении колец внутрь вставляется замок, чтобы зафиксировать их. Монтаж такого запора может производиться как снаружи, так и изнутри.
Винтовой засов устанавливается изнутри гаражных ворот. Он представляет собой горизонтальный ригель, на котором сделаны засечки или нарезана резьба. Открыть его можно с помощью ключа со схожей засечкой. Но стоит понимать, что сдвинуть такой ригель не составит труда и обычным металлическим предметом, который будет иметь изгиб и требуемую толщину. Преимуществом является простота изготовления конструкции. Ригельный реечный засов представляет собой металлическую планку, которая перемещается в салазках и удерживается пружиной. Сверху планки сделано несколько засечек, через которые проходит ключ с такими же засечками. Изготовить такую конструкцию засова для гаража легко своими руками. Ригельный реечный замок является долговечным, но неустойчив к взлому, т. к. довольно легко подобрать требуемый ключ.
Обратите внимание! Чтобы повысить надежность любого из механизмов, необходимо смонтировать дублирующий запорный модуль. Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка
При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон
Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием
При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием
Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка. При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием.
Плюсы и минусы
Теперь, когда вы ознакомились с устройством электромеханических замков, их модификаций, порядком монтажа и подключения — необходима информация о преимуществах и недостатков таких механизмов.
Сначала о плюсах таких систем:
- Повышенная надежность. Такие системы останутся закрытыми даже в случае обесточивания.
- Доступный монтаж даже своими руками.
- Врезной замок легко интегрируется в домашнюю систему охраны, снабженную домофоном и видеонаблюдением.
- Дистанционное управление.
- Независимость от материала изготовления самой входной калитки.
- Возможность продублировать систему стационарного электропитания запасным аккумулятором.
- Блокировка двери изнутри.
Но также надо учесть и недостатки, которых тоже немало:
- Выступающий ригель зачастую цеплялся за одежду, и она рвется.
- Если был выбор, какой замок на калитку поставить, предпочтение отдавалось механическим замкам. Бытует мнение, что электромеханические устройства чаще выходят из строя.
- Стандартные модели плохо переносят влажный климат и резкую смену температуры.
- Ригель требует к себе более бережного отношения. При сильном ударе он может погнуться, и замок не будет работать.
- Дороговизна таких устройств.
- Дополнительное электропитание вызывает и дополнительные расходы.
Как сделать простой засов «Вертушка»
Засов «вертушка» для гаражных ворот своими руками:
- в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
- крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
- с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
- расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
- для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.
Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно
Засов типа шлагбаум
Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.
Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.
Сдвижной засов для ворот с фиксацией
Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.
Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.
Вертикальные шпингалеты
Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:
- к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
- в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
- в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.
Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.
Шпингалеты
Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.
Для надежности на засов можно приварить ушки для навесного замка.
Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.
Запорный механизм засов по типу «морской контейнер»
Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:
- на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
- с двух сторон трубы крепим два крюка;
- к раме сверху и снизу привариваем два фиксатора для крюков;
- при повороте трубы крюки надежно фиксируют прижимающую створку.
Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.
Засовы и задвижки для пластиковых декоративных заборов и калиток
Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.
Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.
Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.
2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот
Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Затворы для калиток из профнастила
Если ваш забор выполнен из профнастила, то защелка на калитку из профнастила подбирается с учетом этого материала.
Для профнастила существуют такие замки:
- кодовые;
- цилиндрические;
- сувальдные.
Достаточная степень надежности – у кодового. Снаружи он открывается путем введения кода, изнутри обладает спецзащелкой. Единственный минус – со временем кнопки кода стираются. Любой человек сможет разглядеть секретный код.
Обычный тип
Цилиндрический работает на механизме совпадения внутренних мелких деталей. Преимущества: аккуратный небольшой размер, если сломается – легко починить. Но чувствителен к влаге и пыли.
Сувальдный замок отлично подходит для профлиста. Он имеет ключи с зубцами разного размера, которые абсолютно совпадают с внутренними деталями замка. Если что-то не совпадает, открыть его невозможно.
Схема подключения домофона
Если есть желание дополнить запорную систему управлением с домофона, нужно предусмотреть подключение к источнику питания и проводку электрических коммуникаций.
Собственно сам монтаж домофона с дистанционным управлением особых затруднений не вызывает. Схема подключения с домофоном стандартная, как и сама процедура установки девайса, но усложняется монтажом дополнительного провода.
- Предварительно происходит установка монитора и резервного источника питания для подачи тока на запорный механизм.
- От вызывной панели прокладывается кабель к вызывной панели.
- Дополнительный кабель монтируется от блока питания на 12 Вольт непосредственно на уличный электрический затвор.
Такая схема дает возможность оставить один контакт для управления блоком питания, тогда как второй остается свободным. Теперь непосредственно с панели домофона совершается управление запорным механизмом.
Результат такой работы очевиден — калитка может открываться удаленно по команде с монитора домофона.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит. Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка
Заводская консоль отличается сложной геометрической формой
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.
Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Как выбрать и установить своими руками замок для ворот откатного типа
Если вы используете откатные ворота, которые закрываются вручную, без использования автоматических запирающих устройств, то вам необходимо установить на них надежный запор. Тем самым вы обеспечите защиту от проникновения на ваш участок или в гараж. Прежде, чем приобретать замок для откатных ворот, необходимо представлять себе разновидности подобных устройств.
Попробуем разобраться в данной ситуации, чтобы сразу же установить на свои откатные ворота надлежащий замок. В большинстве случаев сделать это можно своими руками, ведь ничего сложного в такой установке нет.
Разновидности замков для откатных ворот
Неизменной частью всех замковых приспособлений является крючкообразная защелка, которая в закрытом состоянии удерживает ворота в закрытом положении.
Поэтому обычный замок, имеющий выдвигающиеся засовы, для установки на откатных воротах непригоден. Все запирающие устройства можно подразделить на несколько категорий:
По способу срабатывания
- Автоматическое запирание замка. При установке отъезжающей створки в закрытое положение происходит защелкивание крючкообразного механизма. Таким способом запирается большинство современных замков.
- Ручное запирание замка. В этом случае запорное устройство закрывается вручную, изнутри. Снаружи открыть такой запор невозможно.
По конструкции
- Обычный механический замок. Он может открываться ключом как с внутренней стороны ворот, так и с обеих сторон. Впрочем, можно спрятать наружную планку в материале ворот, чтобы исключить открывание створки с улицы.
- Электромеханический запор. Управление им может производиться как ключом, так и дистанционно. Например, с пульта или с домофона.
- Кодовый замок. Такой механизм удобен тем, что для управления им не нужен ключ. Достаточно знать код, который выставляется владельцем ворот.
- Цилиндровый замок. Его особенностью является наличие одного или нескольких цилиндров, благодаря использованию которых удается избежать открытия замка мошенниками, практикующими подбор ключей. Они открываются специальными плоскими ключами, которые практически невозможно подделать. Чем больше цилиндров будет содержать такой замок, тем он будет надежнее.
- Приваренный к воротной конструкции самодельный запор. Это приспособление, которое может иметь самую различную конструкцию. В закрытое состояние переводится в тот момент, когда подвижная створка находится в запертом положении. Обычно монтируется своими руками.
По способу установки
Врезной замок для откатных ворот. Он может быть врезан как в материал ворот, так и в опорную стойку. Он легко встраивается в профильную трубу, которая является основой каркаса
В процессе установки нужно обращать внимание на положение крючка и опорной планки. Крепить опорную планку нужно с таким расчетом, чтобы крючкообразный ригель полностью обеспечивал запирание ворот
Накладной замок. Его установка ничем не отличается от установки замка на любой другой тип ворот. Отличительной особенностью является лишь конструкция самого замка, которая должна иметь запорный крюк.
При выборе замка отдавайте предпочтение механизмам, изготовленным из нержавеющей стали. Это касается и корпуса, и внутренностей устройства. Для кодового замка нелишним будет наличие защитного кожуха, предохраняющего механизм от влаги и загрязнений.
Как своими руками сделать замок крюк для откатных ворот
Если стоит задача сделать надежный запор в виде крюка, то можно воспользоваться несколькими способами его изготовления:
- Это могут быть две петли, которые при закрытом положении створки совпадают. Петли привариваются к подвижной створке и опорному столбу. В них продевается обычный навесной замок или изогнутая металлическая деталь, фиксирующая петли в закрытом положении.
- Поперечная задвижка. Крепится также методом сварного соединения. В материале подвижной створки имеется отверстие, либо же к створке приварен кусок трубы. В это отверстие или внутрь трубы вставляется задвижка, которая входит в зацепление с опорным столбом. Находясь поперек движения створки, задвижка очень надежно фиксирует ворота.
- Самым простым приспособлением является крюк, надежно закрепленный на откатной створке. На опорном столбе имеется паз или петля, куда крюк будет входить при нахождении ворот в крайнем закрытом положении. Несмотря на простую конструкцию, такой запор открыть снаружи не выйдет.
Изготовить замок крюк для откатных ворот без автоматики вполне можно своими руками. Для этого необходимо иметь соответствующие инструменты и обладать хотя бы элементарными строительными навыками.
Изготовление своими руками
Практически любое устройство можно соорудить самостоятельно, если иметь необходимые инструменты, запчасти и чертеж. Не все из них относятся к простым механизмам, но при наличии рук и головы поддаются изготовлению.
Запор в проушинах
Простейшее приспособление, для которого нужны проушины и инструмент для крепления. Закрепив на обеих створках петли для продевания засова, в проушины вставляют запор произвольной формы или дужку навесного замка. На дерево такое устройство крепится с помощью дрели. Для металла нужен сварочный аппарат.
Задвижка на ворота
Шпингалет
Можно собрать запоры для распашных ворот данного вида самостоятельно из специальной фурнитуры. Она продается в магазинах, также можно приспособить вспомогательные материалы. Для этого необходимо взять трубочку с прорезями и отверстием для болтов и фигурный штырек. Сейчас в продаже есть шпингалеты врезные, накладные, встраиваемые, открытые и закрытые, из металла, меди и даже специально для пластиковых дверей.
На складе
Штырьковый вариант
Это самое простое устройство. Оно подойдет для откатной конструкции ворот. Достаточно приварить к воротам две полые трубы, а затем такие же отрезки вкопать в грунт. В совпадающие отверстия труб вставляют простой шпингалет из арматуры.
Схема нижнего запора
Засов
К воротам привариваются 4 скобы (по 2 с каждой стороны). В них вдевается засов с ограничителем, который наваривают или делают методом загиба. На гаражных или простых распашных воротах крепят металлические пластины. Это необходимо для облегчения хода и сохранности створок.
Пример
Также можно выполнить засов для гаража, например, из обрезков круглых или профильных труб. Схема изготовления конструкции представлена на чертеже ниже.
Защелка

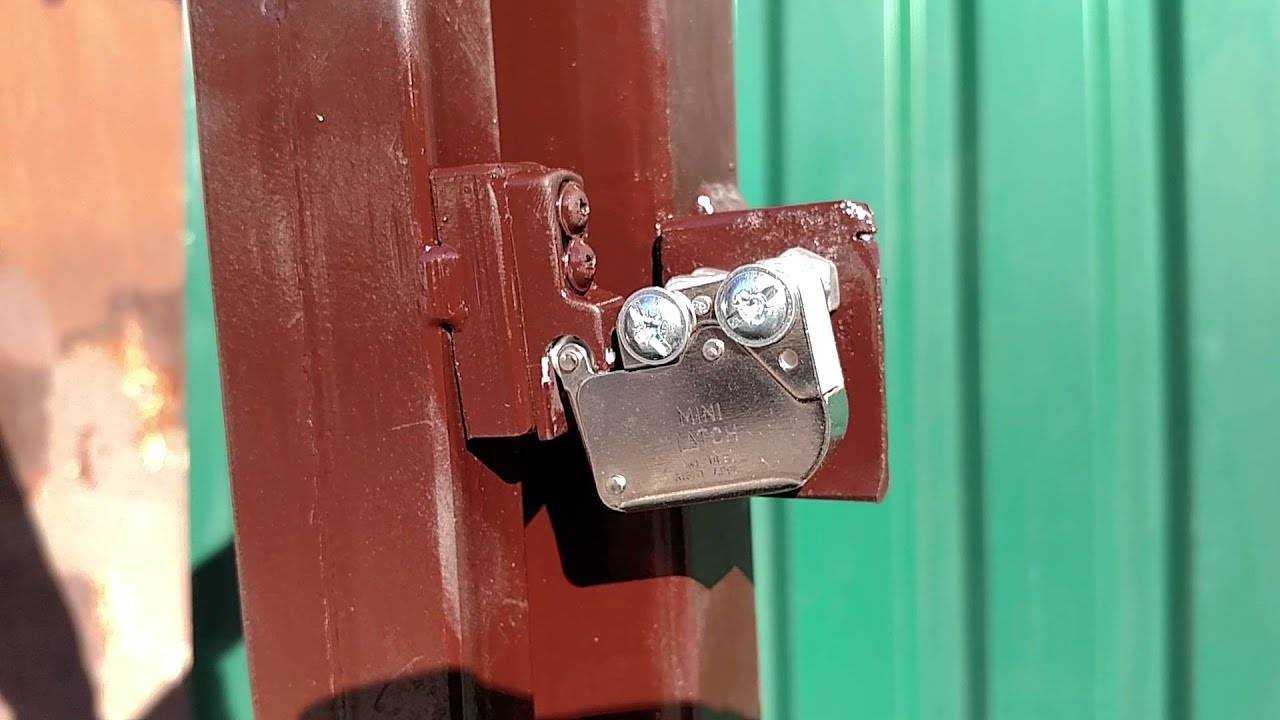

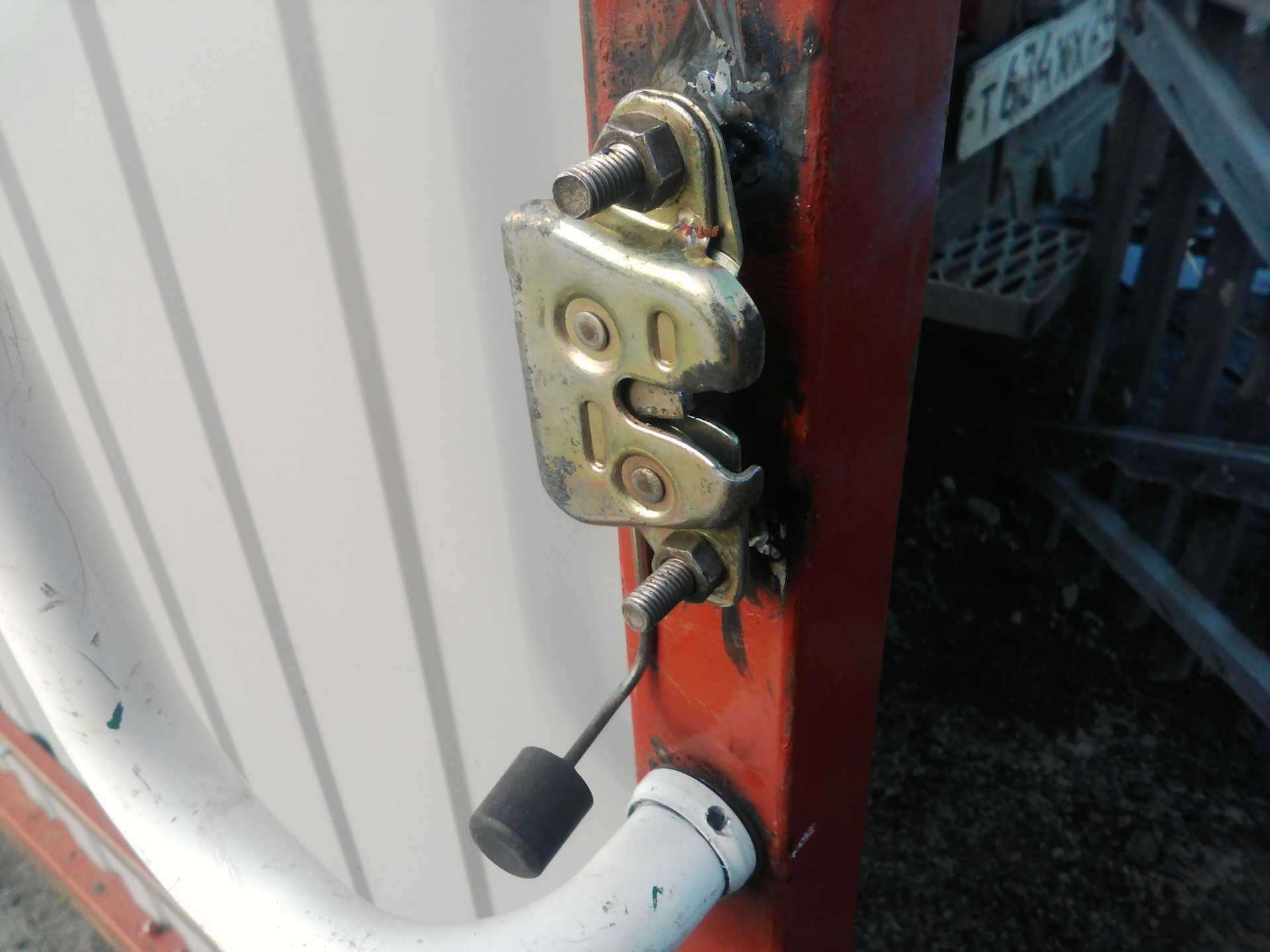

Под защелкой самодеятельные мастера понимают любое устройство, позволяющее запереть створки так, чтобы не особенно было видно с наружной стороны. Это может быть крючок с петлей, штырек или шпингалет с тросиком, позволяющий открыть снаружи.
На фото изображены защелки и засовы.
Варианты защелок и засовов для ворот и калиток
Вертушка

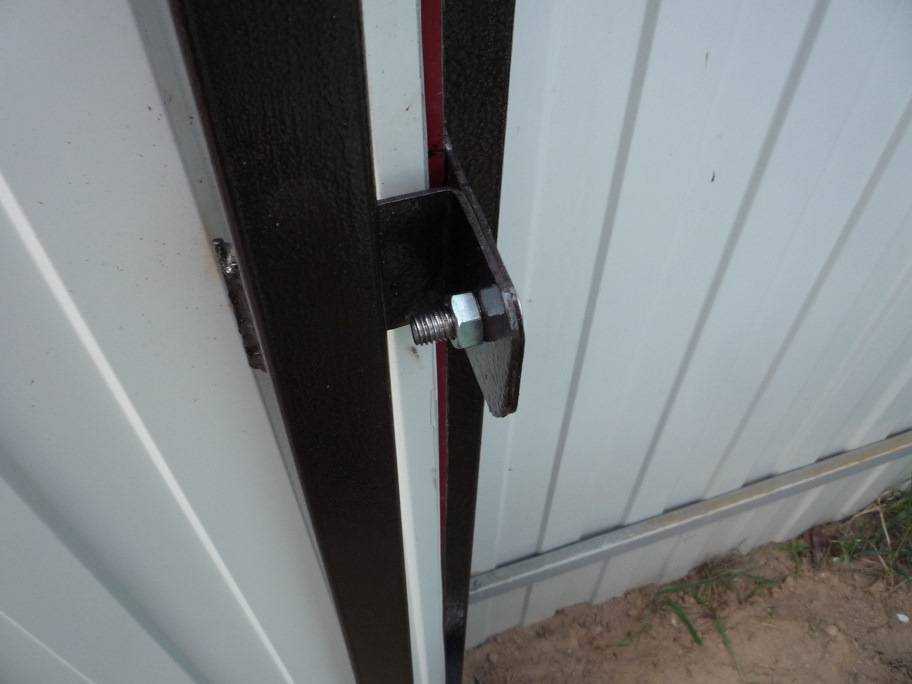

Планку, рейку или металлическую пластину прикрепляют к одной из воротных стоек болтом с гайкой. Поворот на оси вращения приводит к надежному запиранию обеих половинок ворот. Также можно использовать деревянную планку. Принцип ее монтажа не отличается от металлической.
Шлагбаум на воротах
Сейфовый механизм
Система, которая вряд ли будет под силу новичку. В нее входят запорные пальцы и крючки, наваренные на длинном стержне. Поворотный механизм обеспечивает захват засовов сверху и снизу и закрывает дверцы более чем надежно.
Сейфовый механизм
Упоры на карабинах
Понадобятся штырь с пружиной и скоба с отверстиями, которую крепят к створке ворот. Тонкости монтажа можно посмотреть на видео от профессионалов.
Фиксатор-ловушка
Даже профессионалы признают, что его обустройство – достаточно сложный процесс. Для этого необходимо бетонирование, наваривание накладок и колец, изготовление стопора. Также в металлической трубе нужно будет проделать отверстие. Перед началом работы следует внимательно изучить инструкции и провести тщательные расчеты по чертежу.
