В чем особенности конструкции роликов для откатных ворот. Классификация, размеры

Ролики являются одной из основных частей откатных ворот. Другие составные:

• несущая балка;
• опоры;
• полотно;
• улавливатели;
• фотоэлементы, сигнальная лампа;
• узел автоматики;
• блок управления;
• заглушки.

Учитывают особенности, например, металл несущей балки должен быть не меньше 3,5 мм по толщине. Роликовая каретка удерживает полотно, поэтому также используют подшипники, которые характеризуются прочностью. Низкое качество способствует быстрой деформации всей конструкции. Такие подшипники начинают разрушаться, в результате эксплуатировать ворота будет невозможно.

Верхние ролики изготавливаются из резины, т. к. пластик быстро истирается. В результате вся конструкция воротного сооружения будет работать неправильно. Благодаря концевым роликам уменьшается нагрузка на основные каретки в нижней части. Также используются заглушки, они предохраняют конструкцию от осадков.

Ширина ворот зависит от конструкции, но в любом случае необходимо учитывать правило – полотно больше проема минимум в 1,5 раза. Основные элементы: профильные трубы, обшивка, ребра жесткости. Роликовые системы выбирают с учетом веса полотна. Классификация:

• эко – для изделий до 5 м;
• евро – для ворот не меньше 7 м;
• макс – для подвижного полотна не меньше 9 м.

Функция подставок под ролики – перераспределение нагрузки на роликовые системы. Также они позволяют стабилизировать конструкцию в случае повреждения фундамента и вследствие действия ветровой нагрузки.

Консольный тип

Кроме описанной выше конструкции на нижней балке, существуют и другие, например, консольный тип. Чтобы такие ворота могли свободно перемещаться, не создавая вибрации, не смещаясь, предусматривается нижняя балка. Движение осуществляется благодаря жестко закрепленным внизу роликам. Особенность консольной конструкции заключается в увеличенной длине полотна. Оно больше проема примерно в 2 раза.

Ключевой элемент конструкции – хвостовик или противовес, который расположен на конце полотна со стороны привода. Это создает баланс при движении длинной конструкции по узкой балке. Благодаря такой особенности также приходится увеличивать мощность электропривода.

Подвесной тип

Преимущество этой конструкции заключается в отсутствии нижней направляющей, которая могла бы создавать препятствие при движении, если на поверхности грунта есть сор, камни и др. В нижней части предусмотрен зазор, это позволяет свободно эксплуатировать конструкцию даже зимой, когда выпадают осадки.

Главным недостатком подвесных откатных ворот является ограничение по высоте. Это значит, что необходимо по возможности как можно выше устанавливать перекладину или учитывать габариты транспортных средств, чтобы не возникало препятствий при движении. Но именно такой вариант считается наиболее надежным. Подвесные сооружения обычно в 2 раза длиннее ширины проема, направляющая должна быть максимально прочной.

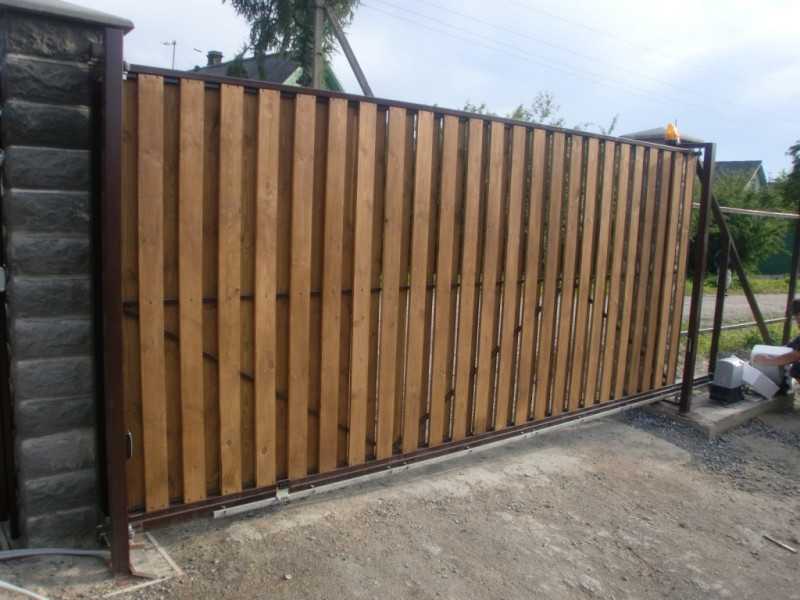

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

• Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
• Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
• Монтируют механизм;
• Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
• На зубчатой рейке устанавливают концевики;
• Подсоединяют электричество;
• Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Особенности откатных ворот

Значительная роль в конструкции откатных изделий отводится фундаменту

Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата. Механизм роликов устанавливается именно на основание

На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным

Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.

Подвесные роликовые откатные ворота из профлиста своими руками.

(фотографии, видео мастер-класс)

Эта модель является ещё одним примером роликовых откатных ворот, но, в отличие от предыдущего варианта, эти ворота являются подвесными. То есть, ролики, закреплённые к верхней части каркаса ворот, вставлены в верхнюю горизонтальную направляющую, расположенную между двумя вертикальными столбами. Ещё одной особенностью этого варианта откатных ворот является то, что верхние ролики и направляющая защищены от дождя небольшой покатистой крышей.

В общем, эти откатные ворота имеют следующую конструкцию:

По краям установлены вертикально два столба из профильной трубы, они соединены между собой перемычкой – направляющей. Таким образом, получается рама из профильной трубы, на верхнее ребро (направляющую) которой вешается каркас ворот, покрытый профнастилом, снизу этот каркас упирается на ролики, установленные на боковых границах рамы. На направляющую устанавливаются небольшие вертикальные столбики, на них установлена крыша ворот (сделанная, кстати, тоже из профнастила).

Пошаговой фото-инструкции по созданию этой модели нет, но я просто не мог вам её не показать, так как это интересная идея создания откатных ворот, заслуживающая вашего внимания.

Фото галерея ключевых элементов конструкции ворот:

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=qRKo-3QDoBIСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=stCMwzHF8rYОригинальное название: Откатные ворота своими руками бюджет 4000р Автор видео: Александр Масленников

Как своими руками сделать металлический каркас для подвесных откатных ворот.

(фотографии, инструкция, видео мастер-класс)

Я как-то слишком незаметно перешёл от консольных откатных ворот к колёсным воротам, но не рассказал вам, при этом, о том, как же создать каркас для этих самых колёсных ворот, но сейчас мы это исправим.

Каркас для колёсных ворот, отличается от каркаса для консольных ворот, по сути, только формой (треугольная часть в данном случае не нужна).

Для создания необходимо нарезать профиль нужных размеров, сложить из полученных деталей раму, и прихватить углы сваркой в двух местах. Затем нужно замерить диагонали изделия и по полученным размерам выложить диагональные перемычки и прихватить их. Места соединения затем покрываются цинкосодержащим грунтом, во избежание возникновения коррозии. После этого уже можно обварить всю конструкцию.

Осталось нанести краску и можно приступать к монтажу ворот.

Пошаговые фото по созданию каркаса колёсных ворот всегда к вашим услугам!

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=vEsTDHxbpRAОригинальное название: Откатные ворота. Комплект для самостоятельного изготовления ворот. Откатные ворота своими руками.Автор видео: KAV Kupivorota

Установка рамы

Установка по уровню

Рама, имеющая П-образную форму, должна иметь ширину, вдвое превышающую ширину створки. Поскольку она будет нести основную нагрузку, главным требованием к ней является прочность.

Изготавливается рама из труб сечением 12х12 см. Опоры устанавливаются в грунт на глубину не менее 1 метра и заливаются бетоном. Не забудьте предварительно проверить их вертикальность, для чего используйте уровень или отвес!

Далее, при помощи сварки монтируется горизонтальная балка, которая будет дополнительно крепиться к ограде и проходить вдоль нее на ширину створки. А теперь – следующий этап.

3 этап – материалы и инструмент

Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.

Смета по расходу материалов и средств на устройство откатных ворот

Материал	Количество	Стоимость
Профнастил*	4 листа по 2 м.п. около 10 м.кв.	150-350 руб. за м.кв.
Труба 100х100, толщиной 4 мм.	2	560 руб/м.п.
Труба 60х30, толщиной 2 мм.	2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт.	153 руб/м.п.
Труба 60х20, толщиной 2 мм.	В зависимости от места расположения усиливающих перемычек	147 руб/м.п.
Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки.	Косынки – 4 шт.150	764,80 руб/м.кв.
Для обустройства нащельника 150х150	2 шт.
Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик	1 шт.	300 руб/м.п.
Саморезы/заклепки	80 шт./130 шт.	1,25 руб./шт. 0,3 руб./шт.
Краска для профнастила	1 шт.	240 руб./1 кг.
Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол	1 шт.	140 руб./кг. 257 руб./кг. 463 руб./кг.
Краска для каркаса	1 шт.
Цемент М 400	1 шт.	200 руб./50 кг.
Песок		85 руб./50 кг.
Арматура, Ø 12	20 м.п.	41 руб./м.п.
Ручки	Нужны, если не используется привод
Скрытые петли
Замки
Механизм откатных ворот	1 шт. для откатных 2 шт. для раздвижных ворот
Ролтэк МИКРО	Ширина проема 3 000 Вес створки до 350 кг.	7530 руб.
Alutech	Ширина проема 4 000 Вес створки до 450 кг.	150
Came	Ширина проема 4 500 Вес створки до 700 кг.	29330 руб.
Came	Ширина проема 4 500 Вес створки до 800 кг.	33980 руб.
Автоматика Alutech	1 шт. для откатных 2 шт. для раздвижных	25000 руб.

* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м.  Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.

Комплектующие для откатных ворот

Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.

Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.

Комплектующие для откатных ворот

Балка для откатных ворот (консоль или направляющий рельс)

Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.

Совет

Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит

Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.

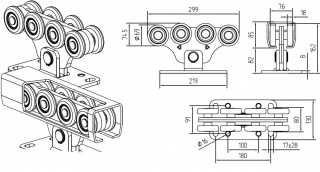

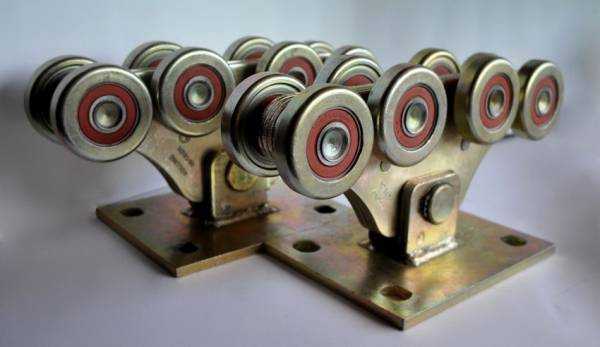

Ролики для откатных ворот (роликовые каретки)

Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.

Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.

Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

Автоматика для откатных ворот

Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:

ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;

цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;

зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.

Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы

Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

• профилированный металлический настил;
• опорные трубы;
• профили из стали;
• ролики подшипникового типа;
• гаечный ключ;
• стальные уголки;
• материалы для изготовления бетона;
• направляющая балка;
• электродрель;
• лопата;
• электропривод;
• сверла подходящего размера;
• аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Затем следует выполнить такие действия:

• Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
• Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
• Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
• Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

На каркас приваривается профнастил. Можно закрепить материала и на саморезы. К нижнему основанию полотна приваривают направляющую балку. Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали. Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины. После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы. После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ

Важно проверить, как будет двигаться створка. На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться

Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы

За счет нее вся конструкция будет двигаться. Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

• опора или тележка – на две опоры устанавливается консольная часть;
• направляющая балка – принимает на себя нагрузку веса ворот;
• нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
• верхний ловитель – снижает уровень парусности конструкции;
• съемный ролик – является опорой для края ворот в то время, когда они закрыты;
• верхний фиксатор или кронштейн – не дает створке уходить вбок;
• подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

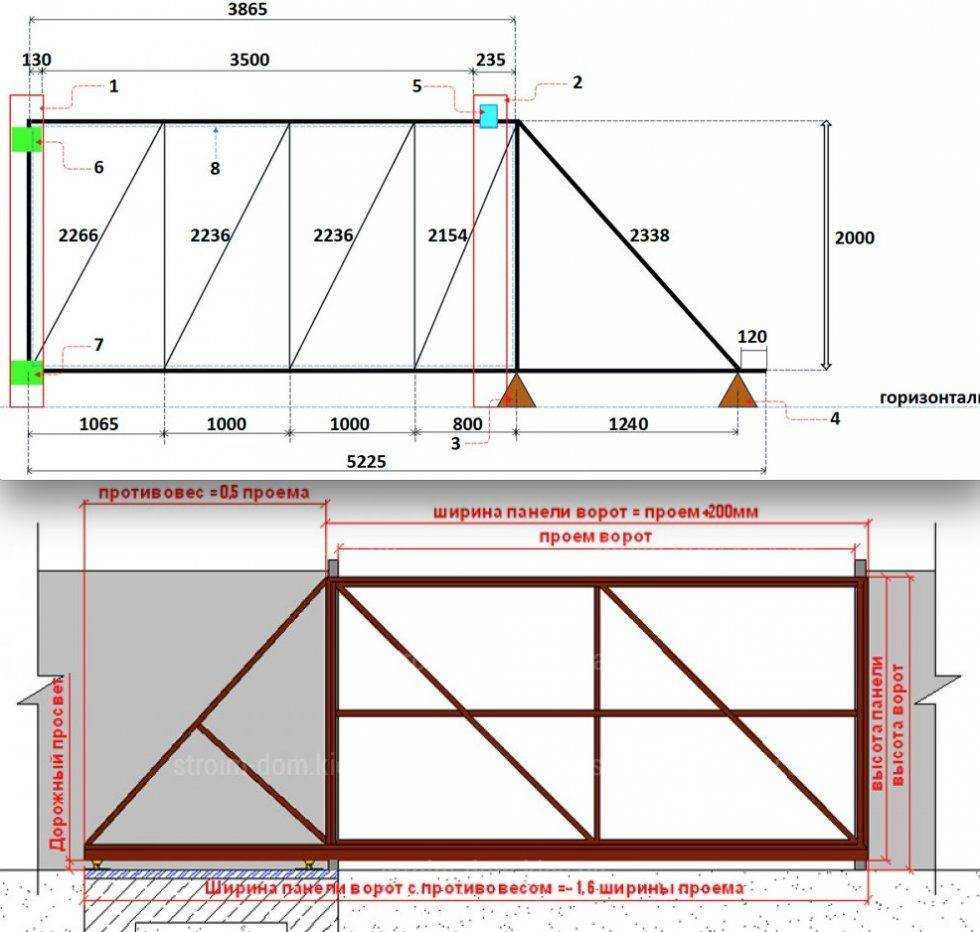

Схема монтажа откатных ворот

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок. Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие

Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6

Возможные вопросы при монтаже и сборке откатных ворот

Когда установка откатных ворот на участке осуществляется своими руками, часто возникают нюансы, с которыми сложно справится. Но с процедурой легко справиться самостоятельно, если быть готовым к непредвиденным ситуациям.

Как оснастить их автоматикой

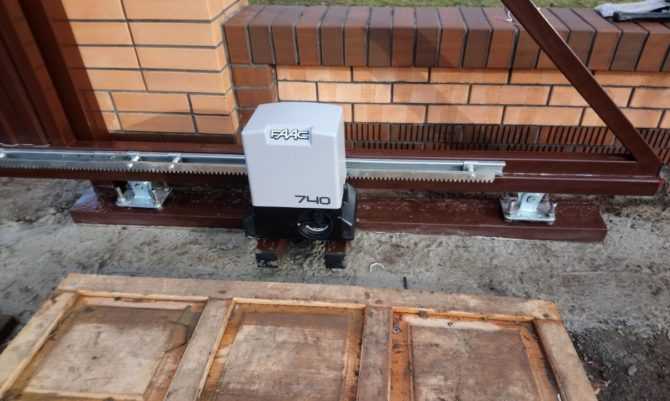

Подключение автоматики на ворота достаточно легкое, поскольку производители предлагают готовые комплекты, состоящие из электрического привода, зубчатой рейки, пульта, блока управления, сигнальной лампочки, фотоэлементов или концевых выключателей.

Установка привода производится в швеллер, куда монтировались роликовые опоры.

Процедура автоматизации выглядит следующим образом:

Рейка из комплекта прикладывается к профильной трубе. Необходимо совместить ее с шестерней привода. Основание привода приваривается к опоре, устанавливается механизм. Рейка присоединяется к направляющей

Важно позаботиться о наличии запаса до 10 см. Концевые выключатели крепятся к рейке

По окончании процедуры необходимо выполнить электрические соединения и произвести проверку.

Опорные ролики: какие лучше и как установить

Отдавать предпочтение лучше усиленным стальным роликам. Полимерные изделия имеют эксплуатационные характеристики ниже, чем металлические, что быстро приведет их в негодность.

Перед установкой необходимо разметить места расположения элементов на швеллере. Необходимо приобрести регулировочные болты, они помогут в любой момент произвести корректировку положения.

Монтаж и регулировка зубчатой рейки

Если рейка установлена неправильно возможен стук и неплавное открывание откатных ворот. В комплекте с качественными заводскими изделиями идут специальные крепежи, которые упрощают монтаж, но при их отсутствии можно воспользоваться сварочным аппаратом.

Устанавливаемые метровые рейки выравниваются по отношению к шестерне от привода. Затем зубчатые рейки откатных ворот крепятся.

Подключение привода откатных ворот

Привод выбирается с запасом мощности, чтобы был запас на зимний период эксплуатации. Схема подключения поможет произвести работы своими руками.

Потребуется от щитовой проложить кабель до места расположения привода. Каждый кабель следует промаркировать и подключить с соответствующим элементом.

Проблемы при работе привода

При эксплуатации привода возникают определенные проблемы, из-за чего нарушается функциональность откатных ворот. Чертежи этого предусмотреть не могут, поэтому следует запомнить следующие секреты:

1. У приводов некоторых производителей отверстие для заливки масла загерметизировано. Перед установкой следует открутить боковой винт.
2. Если случились проблемы с автоматикой, необходимо произвести отключение, а затем повторное включение.
3. Если привод перестал функционировать, необходимо проверить предохранитель.

Ворота, открывающиеся в бок, достаточно просто собрать и установить самостоятельно. Доступные чертежи позволяют монтировать уличную конструкцию своими руками без помощи специалистов.

Какую автоматику выбрать для откатных ворот?

Выбираем в зависимости от веса конструкции. Если створка весит до 500 кг, подойдет облегченный комплект. Если ворота весят до 1 т, то потребуется вариант для утяжеленных ворот.

Какой двигатель поставить на откатные ворота?

Рекомендовано установить мотор мощностью 220В. Он достаточно мощный при компактных габаритах и приемлемой стоимости.

Какой длинны должен быть швеллер для откатных ворот?

Размер швеллера должен равняться половине ширины проема. То есть, для проема в 4 метра потребуется 2-х метровый швеллер.

Какой ширины должны быть откатные ворота?

Минимальная ширина проема для проезда легкового автомобиля составляет 3,5 м, грузового – 4 м

При этом важно учитывать угол въезда, чтобы оставить запас

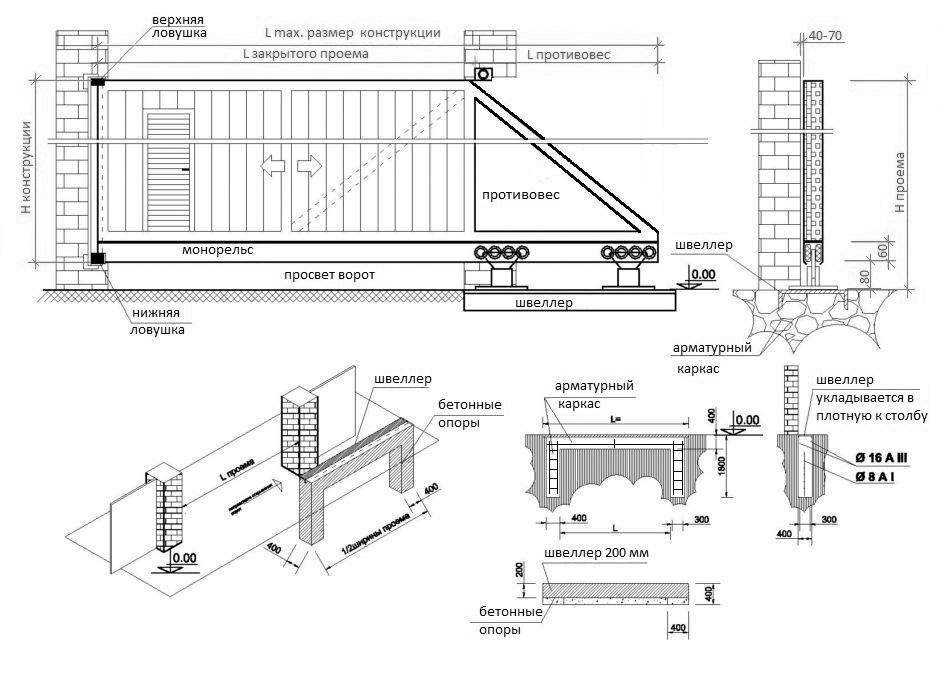

Устройство откатных ворот

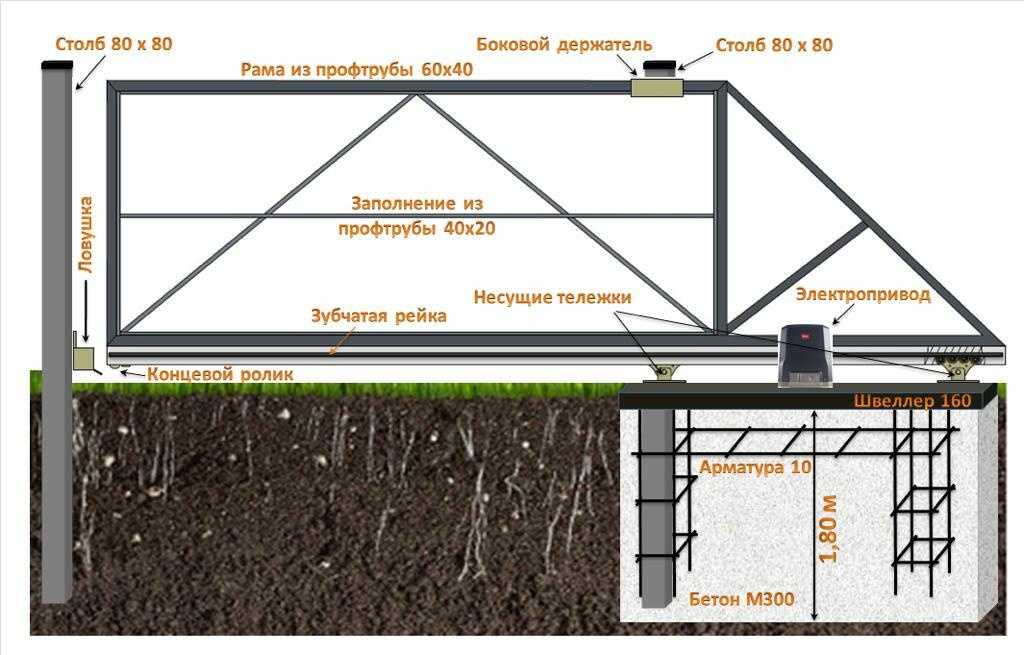

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот
