Описание и характеристики элементов кровли из металлочерепицы

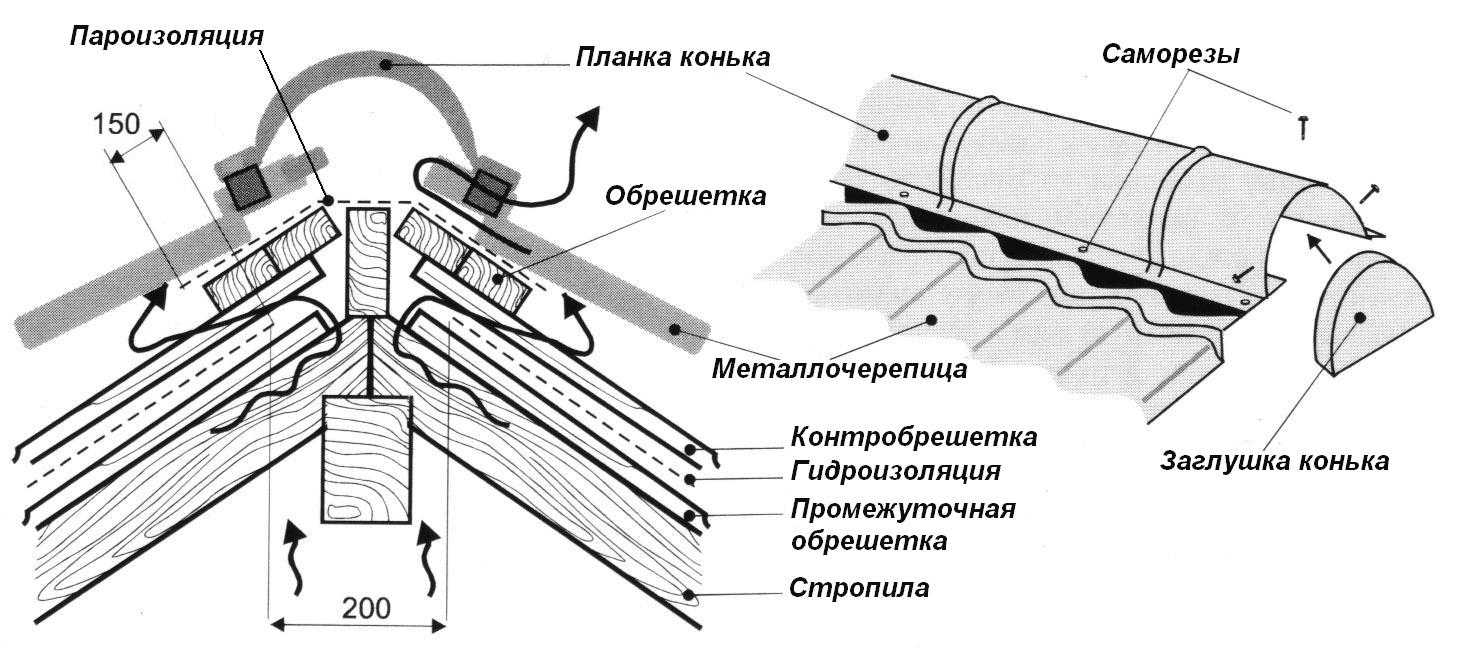

Как правильно сделать конек у кровли из металлочерепицы?

Конек у любой крыши является одной из ключевых составных частей. Его правильное изготовление позволяет конструкции нормально функционировать. Разновидностей конька существует достаточно много:

• полукруглый — предназначен для двух- или четырехскатных конструкций;
• прямоугольный — используется для кровель любого типа, причем не нуждается в установке заглушек и стоит значительно дешевле;
• узкий декоративного типа — больше предназначен для эстетической, нежели для практических функций. Обычно применяется для сооружения крыш беседок, шпилей и так далее.

Изготавливать конек лучше всего вдвоем. Данная работа подразумевает целый ряд соответствующих этапов:

• сначала требуется проверить, насколько ровно кромки листов металлочерепицы примыкают друг к другу — максимальный перепад высоты в этом случае не должен превышать 5 см;
• в пазы коньков в обязательном порядке укладывают уплотнители, которые будут предохранять конструкцию от проникновения влаги через стыки;
• при монтаже полукруглой конструкции с обеих сторон необходимо разместить заглушки;
• конек начинают монтировать, начиная с торцевых участок, причем его устанавливают на одном уровне с последними листами металлочерепицы. Следят за тем, чтобы доборный элемент не перекашивался, так как это приведет к нарушению герметичности конструкции;
• нахлест планок должен составлять порядка 5–10 см;
• для монтажа запрещено использовать гвозди и обычные саморезы, здесь лучше всего применять специальные кровельные. Они обладают специальной прижимной шайбой, под которой расположена резиновая прокладка, обеспечивающая герметичность соединения конька с обрешеткой.

К установке конька следует подойти максимально ответственно, так как именно от него будет напрямую зависеть, насколько надежной получится кровля и в течение какого времени она будет служить.

Выполнение дополнительного заземления крыши с помощью отдельной шины

Если в грозу молния попадает не в громоотвод, а в кровлю, то металлочерепица и комплектующие станут своего рода проводником электрического тока, который опасен для строения и тех, кто в нем окажется на тот момент. Для того чтобы избежать подобной ситуации рекомендуется выполнить заземление кровли отдельной шиной (читайте: «Как сделать заземление металлочерепицы «).

Конструкция самой простой молниеотводной системы представлена тремя компонентами:

Установка молниеприемника выполняется в самую высокую точку крыши с помощью деревянных подпорок. Сделать молниеприемник очень просто, нужно взять стальной или алюминиевый стержень с круглым сечением диаметром в 12 мм и в длину 200-1500 мм.

В качестве токоотвода подбирается провод из аналогичного материала только толщиной в 6 мм. Обе эти детали привариваются между собой, после чего токоотвод проводится поверх обрешетки под кровельным покрытием, если используется металлочерепица — доборные элементы ее тоже подвергаются заземлению, то с обратной стороны, где пройдет проволока, с нее снимается защитный слой лака. Провод лучше пропустить через несколько листов – так увеличивается количество точек соприкосновения, и молния быстрее пойдет по пути наименьшего сопротивления.

Далее провод токоотвода крепится степлером к стене до самого низа, пока не окажется в заземлителе – железной балке 1,5 м длиной или на железном листе 1 кв.м. который опускается в глубокую яму, где в несколько слоев насыпан песок и грунт вперемежку с водной прослойкой.

Специалисты рекомендуют вести токоотвод по стене, расположенной напротив входа. Проверка целостности всех соединений сооруженного молниеотвода проводится не реже 1 раза в 5 лет.

Монтаж металлочерепицы и доборных элементов, инструкция на видео:

Композитная черепица

Композитную черепицу условно можно охарактеризовать как улучшенную металлочерепицу. Она имеет более выразительный профиль, довольно достоверно имитирующий натуральный материал (керамическую черепицу, натуральный шифер или гонт), и покрыта цветной каменной крошкой. Коньковые элементы имеют высокий фигурный профиль и также покрыты слоем каменной посыпки. Остальные элементы (ендова, карнизные и фронтонные планки, примыкания) выполнены из обычного оцинкованного металла с полимерным покрытием. Могут использоваться элементы от обычной металлочерепицы. Главное — попасть в цвет.

Конек композитной черепицы также покрыт каменной крошкой. На фотографии видно, что ендова, в отличие от обычной металлочерепицы, одинарная и расположена только снизу листов

Из всего ассортимента основных и доборных элементов композитной кровли крошкой обработан только конек. Остальные элементы можно изготовить под заказ из плоских листов покрытой полимером оцинкованной стали.

Планки примыканий — незаменимая фурнитура

Такие комплектующие для металлочерепицы Монтеррей устанавливаются там, где образовываются стыки кровли с иными поверхностями – печной трубой, стеной, шахтой вентиляции и парапетами.

Исходя из того, в каких местах относительно листов кровельного материала будут устанавливаться планки примыкания, они бывают верхними и нижними. Нижняя планка изготавливается в виде уголка с вывернутыми продольными кромками, дающая возможность качественно закрепить элемент в стене из бетона или кирпича. Верхняя планка оснащена завальцованными краями.

И тот, и другой тип планок примыканий применяется в местах стыковки листов металлочерепицы с обводом. Для получения максимальной герметичности стыка, при помощи таких планок создают внутренний и внешний фартуки.

Обвод изготавливают таким образом:

Укладывают слой гидроизоляции, следя за тем, чтобы она выходила более чем на 5 см на стенку трубы. Срезы крепят к трубе при помощи клеящей ленты. Переходят к монтажу внутреннего фартука снизу трубы. К ней прикладывают нижнюю планку примыкания, и очерчивают линию. По этой линии проделывают немного скошенную вверх штробу на глубину приблизительно в 1,5 см

При этом следите, чтобы все действия производились с максимальной осторожностью, дабы не повредить швы в кирпичной кладке. Делать канавки между кирпичами строго запрещено

После этого в штробу вводят выгнутые кромки внутренних планок примыкания, производят герметизацию шва теплоустойчивым герметиком. Снизу, под внутренний фартук, заводят «галстук». Он может быть подведен как к ендове, так и к карнизу. Этот элемент даст возможность воде, оказавшейся между фартуком и кровельным покрытием, стечь вниз по скату. Крепление планок к обрешетке и стенкам трубы осуществляют при помощи саморезов. Таким же способом закрепляют планки примыкания к боковой и верхней части трубы. На внутренний фартук обвода устанавливают листы кровельного покрытия. Верхние и нижние планки примыкания фиксируют в одинаковой последовательности. Внешний фартук, по большому счету, имеет декоративное предназначение, и необходим для скрытия срезов листов металлочерепицы.

Таким же способом делают примыкание к стене:

• Напускают гидроизоляционный материал на стену на 5 см вверх.
• К стене прикладывают верхнюю планку и делают отметку по ее верхнему краю. После этого по ней делаю штробу.
• В штробу запускают верхний край примыкающей планки, после чего штробу заделывают герметиком.
• Берут саморезы и пришивают ими к обрешетке нижнюю полку планки.
• Просвет между планкой и кровельным материалом закрывают уплотнителем.

Подготовка и сбор расходных материалов

Взвесив все особенности материала и определившись с его выбором, следует приобрести необходимое количество конька, а также его комплектующие и крепеж. Как правило, в состав конькового элемента входят вентиляционная перегородка и лента, крепеж под громоотвод и уплотнитель.

Для успешного выполнения поставленной задачи и сокращения времени на подготовку потребуется заблаговременно собрать требуемый инструмент и приспособления, а именно:

• раздвижная строительная лестница;
• строительный уровень и рулетка;
• шуруповерт или дрель с набором сверл и бит для работы с кровельными саморезами;
• капроновый шнур;
• ножницы по металлу или болгарка.

Отличия холодной кровли

Основным отличием такой кровли является отсутствие утепления на скатах. Утеплитель кладется только на нижнюю часть чердака. Благодаря этому в доме всегда тепло, а скаты при этом проветриваются.

Как защитить утеплитель от влаги?

Помимо мембран, которые уже были упомянуты выше, холодная кровля из металлочерепицы дозволяет также использование водостойкой пленки. Но она, в отличие от мембран, должна немного провисать между стропилами (приблизительно на 20 мм), для того, чтобы конденсат мог стекать. Гидроизоляцию, так же, как и для теплой кровли, необходимо прокладывать горизонтально, от карниза к коньку, делая нахлест в 15 сантиметров.

Общее устройство холодной кровли из металлочерепицы.

Металлический конёк крыши: виды и размеры

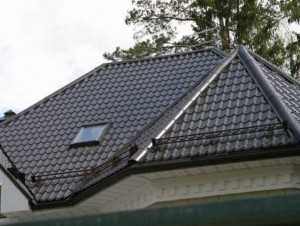

Конёк для кровли из металлочерепицы – доборный элемент оформления линии стыка скатов крыши дома в верхней части.

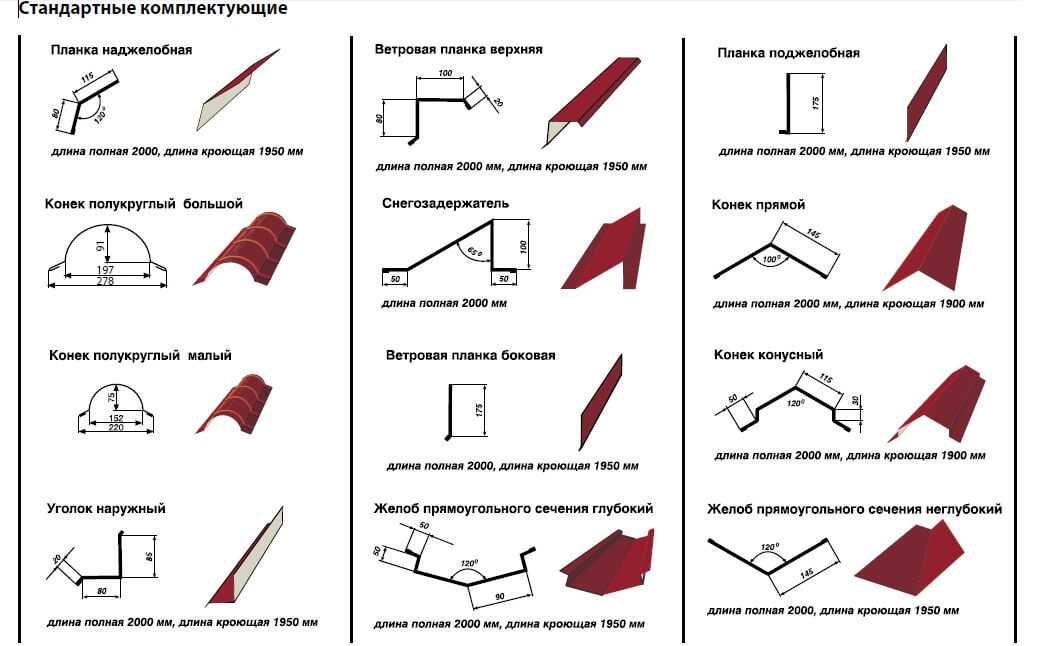

Виды, размеры и фото металлического кровельного конька для крыши из металлочерепицы:

Конёк полукруглый (радиусный, круглый) малый и большой (R75 мм, R80 мм, R110 мм).

Планка конька плоского (120×120, 145×145, 150×150, 190×190, 200 × 200, 300 × 300).

Планка конька плоского фигурного (П-образный конёк) (115×30×115, 150×40×150).

Длина коньковых планок для металлочерепицы стандартна – 2000 мм (вне зависимости от внешнего вида).

В ассортименте польской компании Blachy Pruszynski (Прушиньски) представлен трапециевидный кровельный конёк (см. рисунок 3).

Рисунок 3 – Размеры трапециевидного конька для металлочерепицы

Компания-производитель Blachotrapez (Польша) предлагает металлический конёк с поперечным рисунком, имитирующим мелкоразмерную черепицу.

 К коньковой металлочерепице выпускают Y-, T-образные накладки (тройники) для соединения трёх линий полукруглого конька.

Т-образный конёк – кровельный элемент оформления соединения двух перпендикулярных коньков, расположенных в одном уровне (на одной высоте) при сложной конфигурации крыши.

У-образный металлический тройник конька полукруглого – кровельный элемент для соединения трёх рёбер на вальмовой четырёхскатной крыше.

Торцы конька крыши завершают заглушки:

1. Металлическая заглушка полукруглого конька торцевая плоская (простая)

1. Конусная металлическая заглушка круглого конька

1. Шатровая заглушка

Размеры металлических заглушек соответствуют габаритам конька.

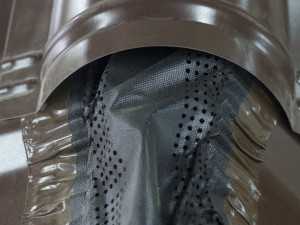

Уплотнитель под конёк для металлочерепицы

Уплотнитель под конёк служит для заполнения пространства во избежание попадания под кровельные элементы влаги, пыли, насекомых. Уплотнительная лента конька должна быть воздухопроницаемой, чтобы обеспечить вентиляцию подкровельного пространства.

Виды коньковых уплотнителей для металлочерепицы:

• Универсальный
• Фигурный

Клиновидный самоклеящийся

Универсальный коньковый уплотнитель выпускают размерами 30х40, 30х50, крепят под конёк, ендову, планки в местах примыкания.

Фигурный (профильный) уплотнитель под конёк повторяет форму металлочерепицы, выпускается со специальными вентиляционными отверстиями.

Клиновидный самоклеящийся коньковый уплотнитель используется на коньке и карнизах кровли. Самоклеящаяся уплотнительная лента для металлочерепицы выпускается и с прямоугольным профилем.

Для организации вентиляции подкровельного пространства под конёк укладывают аэрационную коньковую ленту для металлочерепицы (см. фото). Такая подконьковая лента выпускается длиной 5 м, шириной 220 мм.

Устанавливаем планки примыкания

Конструкция кровли может состоять из прямых и обратных изломов, поэтому особое внимание нужно уделить непрерывности гидроизоляции в обоих вариантах. Промежуток между брусьями обрешетки на прямых изломах должен быть минимальным, а сам излом закрывается с помощью выдвинутого вперед листа покрытия

Здесь могут быть использованы и сопрягающие элементы, например, карнизная планка для металлочерепицы. Независимо от выбранного элемента, между ним и черепицей также кладется уплотнительный слой

Промежуток между брусьями обрешетки на прямых изломах должен быть минимальным, а сам излом закрывается с помощью выдвинутого вперед листа покрытия. Здесь могут быть использованы и сопрягающие элементы, например, карнизная планка для металлочерепицы. Независимо от выбранного элемента, между ним и черепицей также кладется уплотнительный слой.

На обратных изломах сопрягающим элементом может быть планка примыкания для металлочерепицы к стене или трубе, которая укладывается завальцовкой ближе к нижнему скату. Здесь также необходим слой уплотнителя, который есть в ассортименте у каждого поставщика кровельных материалов.

Процедура выполнения примыкания к стене выполняется по той же схеме, что и примыкание к трубе, только гидроизоляцию нужно вывести и поднять на поверхность стены на 50 мм. Для герметизации примыкания используется уплотнитель для металлочерепицы универсальный, либо профильный.

Снегозадержатели

Цены на снегозадержатели

Снегозадержатель

Специальные барьеры, не допускающие одновременного схождения больших масс снега, защищают систему слива от механических повреждений. Еще одна функция снегозадержателей – сделать безопасными для людей тротуары вокруг дома. В зависимости от инженерных особенностей могут быть трех видов.

Листовые уголковые

Самые простые элементы, на крыше устанавливаются в шахматном порядке. Достоинства – невысокая цена и простота монтажа. Недостатки – низкая физическая прочность. Листовые уголковые снегозадержатели фиксируются саморезами к гребням металлической черепицы. Толщина металла покрытия не превышает 0,5–,06 мм, это не может обеспечить надежности крепления. При больших усилиях снегозадержатели прогибают черепицу в местах крепления. При превышении нагрузками допустимых норм элементы могут вырываться из металлочерепицы, кровля требует немедленного ремонта. Рекомендуются к использованию на крышах, с уклоном скатов не более 30°.

Листовые уголковые снегозадержатели

Трубчатые

По всем показателям отвечают требованиям потребителей, состоят из несущих кронштейнов и двух рядов труб. Имеют высокие эксплуатационные характеристики, эффективно защищают не только сливную систему, но и прохожих. Недостаток – установка требует предварительной подготовки, что несколько усложняет монтаж кровельного покрытия. Дело в том, что несущие кронштейны трубчатых снегозадержателей крепятся только к доскам обрешетки. Это надо иметь в виду во время ее строительства, предусматривать два дополнительных ряда досок обрешетки для фиксации элементов.

Устанавливать рейки обрешетки следует по предварительно натянутой веревке, желательно во время монтажа кровли на листах обозначать места расположения обрешетки под кронштейны. Если размеры кровли превышают 5,5 м, то надо монтировать два ряда трубчатых снегозадержателей.

Трубчатые снегозадержатели

Снегозадержатель трубчатый круглый

Решетчатые

Отличительная особенность – снег задерживают не трубы, а металлические решетки. Преимущество ­– могут держать большие массы снега, используются на многоэтажных зданиях. Алгоритм установки такой же, как и у трубчатых.

Решетчатый снегозадержатель

Решётчатый снегозадержатель удерживает снег на крыше

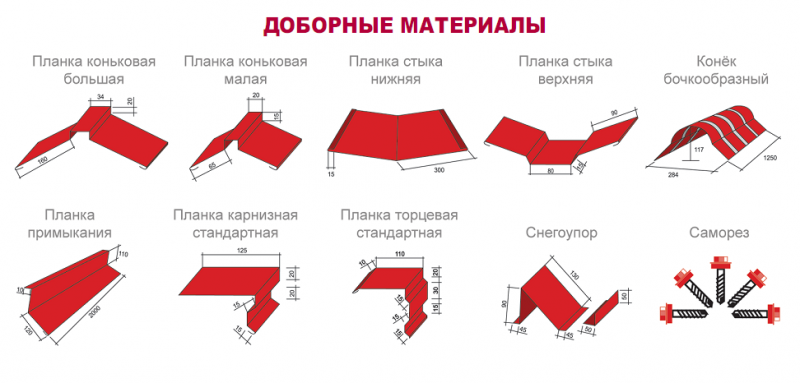

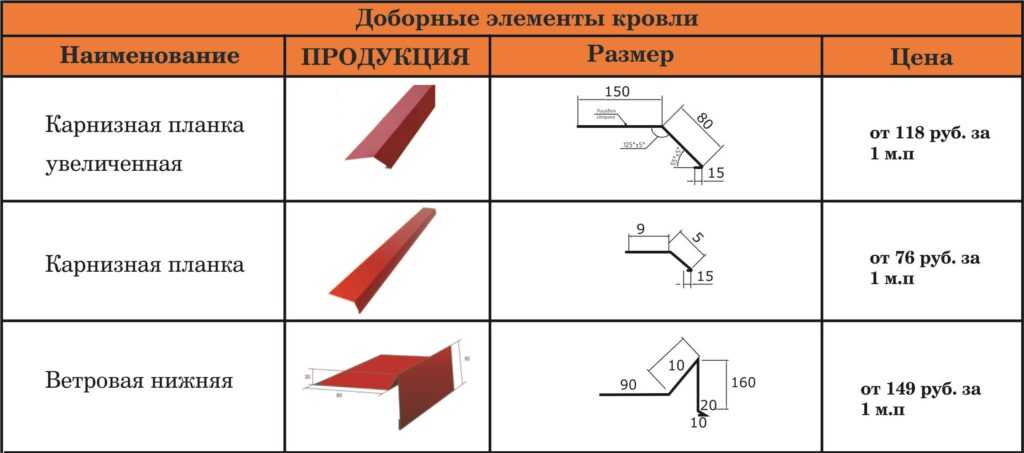

Общие характеристики доборных элементов

Изготавливаются из оцинкованной стали толщиной 0,4–0,7 мм, толщина цинкового слоя не менее 20 мкм. Покрытие должно быть равномерным без пропусков и наплывов. Чем толще металл и больше цинковый слой, тем качественнее элемент. Длина 1–2 м, ширина полочек 10–30 см, параметры подбираются с учетом конкретного назначения.

Чем толще металл и больше цинковый слой, тем качественнее элемент

Внешние поверхности большинства имеют доборных элементов дополнительное покрытие полимерными красителями. Они надежно защищают поверхности от коррозионных процессов и улучшают дизайнерские характеристики кровли.

Самостоятельная установка стропил

Перед укладкой металлочерепицы необходимо установить стропила. Расчет шага и угла сечения – дело ответственное, поэтому лучше такие расчеты доверить опытному профессионалу. Но если вы решили все проделать самостоятельно, то лучше всего использовать стропильные балки 100х50 мм и 150х50 мм. Оптимальный шаг между балками – от 60 до 90 см. Не забудьте обработать все пиломатериалы антисептиком. Главное, чтобы влажность древесины не превышала 22 %.

Просверлите 2-сантиметровые отверстия в боковой части стропил, с шагом в 30 см, для дополнительной межстропильной вентиляции. Проверьте периметр кровли, он должен быть прямоугольным, уклон крыши не должен быть меньше 14°С, это необходимо для беспрепятственного схода осадков: снега, дождя. Далее займитесь установкой карнизной доски под крюк желоба. Выпилите в стропилах пазы и уложите ее туда. Выпилите пазы для крюков желоба. Это делается, чтобы придать больше жесткости конструкции.

Схема обрешетки кровли и устройства свеса под крышу из металлочерепицы.

установка лобовой или карнизной доски;

Лобовую доску ложат и крепят к торцу стропил, для этого лучше всего использовать оцинкованные гвозди или саморезы. Такая доска выполняет функцию усиления. Карнизная доска служит для тех же целей, ее кладут в специально выпиленные пазы. Что использовать, решать вам.

Схема расчета нагрузки стропил под металлочерепицу.

Подшивка карниза производится так, чтобы воздух свободно проходил в подкровельном пространстве, обеспечивая вентиляцию. Для подшивки обычно используются такие материалы:

Эти материалы лучше всего подходят для подшивки карниза. Производители выполняют их в разных цветовых гаммах, благодаря чему легко подобрать материал, соответствующий цвету вашей черепицы. В подшивку можно встроить элементы декора, такие как светильники.

Далее необходимо сделать обрешетку для подшивки. Для этого набейте на стену горизонтальный брусок на одном уровне с нижней частью лобового бруска. Затем кладите и закрепляйте поперечные бруски между горизонтальным бруском и лобовой доской. Обрешетка готова, осталось только обшить ее подшивочным материалом из списка, представленного выше. Между панелями подшивки необходимо оставлять зазоры для вентиляции. Накройте эти зазоры решеткой с мелкими ячейками для защиты от попадания под кровлю всякого мусора и насекомых.

Можно также произвести подшивку карниза деревом. Принцип такой же, как и с профилированными материалами. Не забывайте про вентиляцию, для этого проделайте зазоры между брусками и накройте их решеткой.

установка крюков для желоба водостока.

Для крепления желоба лучше всего использовать длинные крюки. Производить установку крюков следует до укладки металлочерепицы, устанавливать их надо на карнизную доску либо на стропила. Шаг между крюками должен соответствовать шагу стропил. Для установки вырежьте пазы на стропилах под ножки крюка, затем отогните крюки в этих пазах и закрепите саморезами в торцевой части и сверху стропил. Если вы уже закрепили металлочерепицу. то разумнее будет использовать короткие крюки. Их нужно монтировать на лобовую доску.

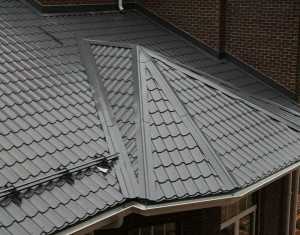

Немного информации о ендовах

Комплектация металлочерепицы планками ендовы необходима для герметизации внутренних углов кровли. Они представляют собой некий желоб-лоток, который образуется внутри угла кровли вдоль ската. В процессе эксплуатации крыши он будет удерживать очень большие нагрузки, образующиеся вследствие накопления снежных осадков, а также во время проливных дождей.

Нижняя ендова имеет широкие согнутые планки, угол которых определяется сопряжением скатов. Ее монтаж осуществляют до укладки металлочерепицы.

Крепление планки проводят на сплошную обрешетку, собранную из досок 150×25 мм. В первую очередь на обрешетку укладывают гидроизоляцию, после чего крепят планку нижней ендовы саморезами через каждые 30 см. При этом отдельные элементы стыкуют с перекрытием в 10 см.

Если в месте стыковки скатов получается практически плоский угол, осуществлять его герметизацию будет несколько сложнее. Для герметизации можно взять пористый утеплитель.

Верхнюю ендову кладут на торец внутреннего угла и крепят саморезами таким образом, чтобы они не прошли сквозь середину планки нижней ендовы. В противном случае герметичность соединения будет нарушена, существенно увеличится риск протечек. Образованные просветы между верхней планкой и кровельным покрытием закрывают пористым утеплителем.

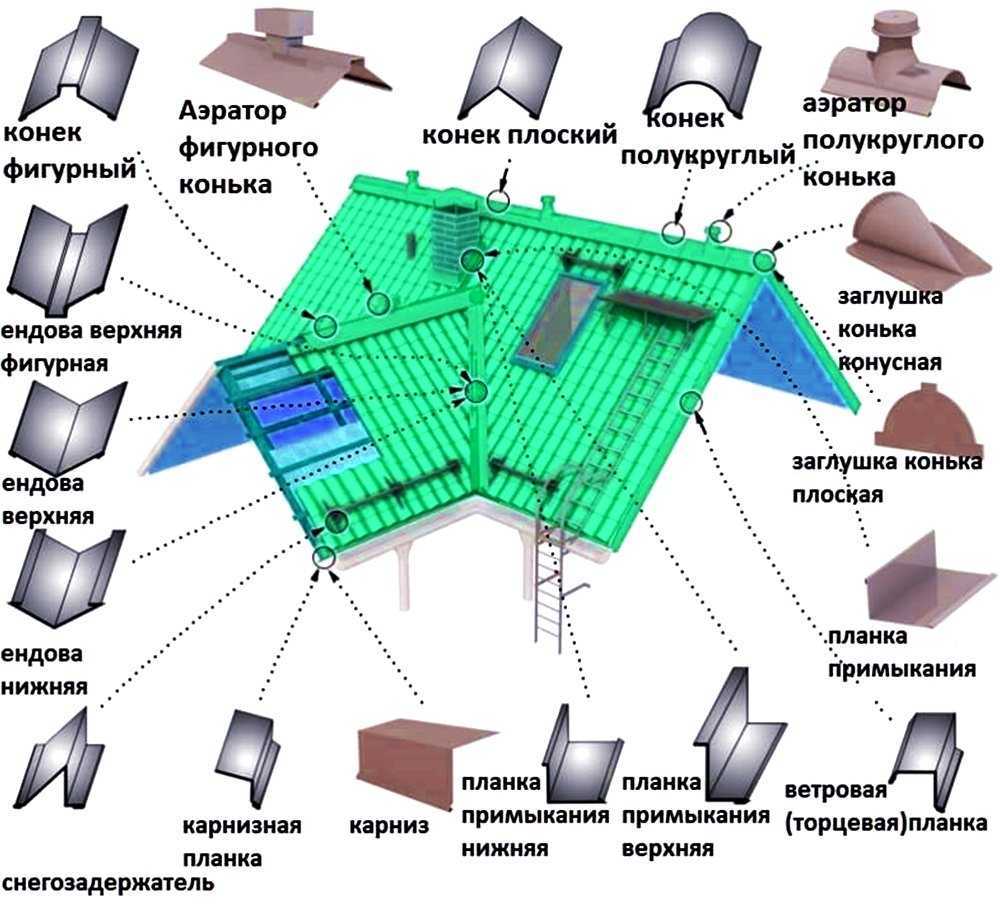

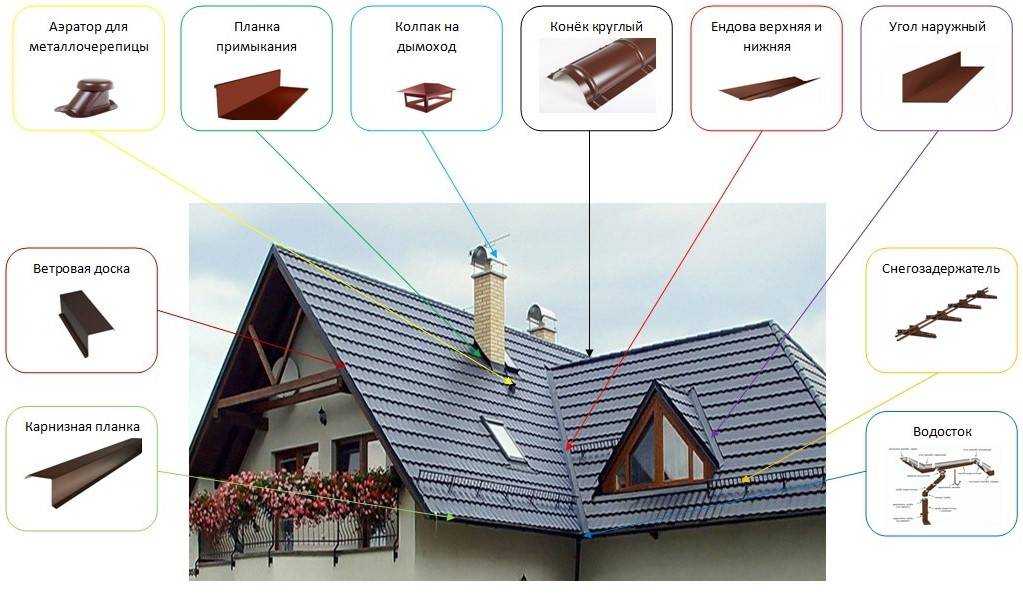

Основные комплектующие металлочерепицы

Чаще всего в комплект металлочерепицы они не включаются, а предлагаются потребителям отдельно. Поэтому их можно приобрести в зависимости от личных пожеланий, а также с учетом конструктивных особенностей сооружаемой крыши.

Если говорить о самых необходимых комплектующих для металлочерепицы. то к ним можно отнести коньковую планку, торцевую (ветровую) планку, карнизную планку и кровельные саморезы. В случае, когда кровля является сложной и многоскатной, то могут дополнительно понадобиться планки ендовы и примыкания, снеговые барьеры, уплотнители, элементы подшивки фронтонных и карнизных свесо в. Кроме этого к кровельным комплектующим можно отнести такие элементы, как :

• простой конек;
• верхнюю и нижнюю ендову;
• фигурный конек;
• заборный конек;
• стеновую прямую;
• уголок наружный;
• уголок внутренний;
• нижнюю стеновую;
• карнизную планку;
• ветровую планку;
• барьер стеновой с уголком;
• слив оконный;
• черепичный конек;
• подоконник.

Если вы собираетесь делать полноценную кровлю, то она должна быть оборудована водосточной системой. в состав которой входит держатель желоба, непосредственно желоб, соединитель желоба, его заглушка, а также водоприемник. Сюда же можно отнести водосточную трубу, колено и держатель трубы, сливное колено. В конце статьи можно посмотреть видео об отливах для крыши.

В заключение можно сказать, что для возведения надежной крыши с привлекательным внешним видом необходимо всесторонне подойти к этому вопросу.

Некоторые комплекты кровли из металлочерепицы содержат все комплектующие или аксессуары, которые необходимы для обустройства качественной и красивой кровли.

В другом случае, можно, пользуясь большим ассортиментом комплектующих, использовать их при монтажных работах при соорудить кровлю довольно сложной геометрии и конструктивной сложности. Для того чтобы сооружение выглядело презентабельно и гармонично, производители выпускают комплектующие точно из такого же материала, что и листы для кровельного покрытия. Они имеют с ними один и тот же цвет, что позволяет возвести привлекательную и хорошо обустроенную крышу. Желаем вам успехов и надежного укрытия!

Как выбрать уплотнитель и загерметизировать

Уплотнитель для конька на крышу Проем между скатами не рекомендуется оставлять открытым, так как в него через просветы будут попадать посторонние предметы.

Чтобы этого не допустить, используются такие виды уплотнителей:

• Расширяющиеся. В паз задувается пенополиуретан, который после заполнения всех пустот застывает. Монтаж получается прочный, но полностью исключающий вентиляцию.
• Профильные. Представляют собой полосы вспененного полиэтилена с многоячеистой структурой. После установки полностью повторяют формы черепицы, не блокируя циркуляцию воздуха.
• Универсальные. Подходят все виды минеральной ваты, пенька, растительные волокна. Чтобы закрепить эти вещества, потребуется потратить много времени и сил, но выйдет хорошая экономия по деньгам.

Пренебрегать уплотнением не следует, так как от него во многом зависит качество микроклимата под кровлей.

Устройство вентиляции и проходных элементов

Перечисляемые ниже дополнительные элементы кровли из металлочерепицы необходимы для простоты монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Для нормального воздухообмена в каждом пролете стропил необходимы вентиляционные выходы. Однако если самой крышей есть неутепленный «холодный треугольник», достаточно будет и одного выхода на каждые 60 м2 крыши. В металлочерепице нужно проделать отверстие и закрепить узел к его краям с помощью саморезов. Если в комплект вентиляционного выхода не входит силиконовый герметик, его наносят дополнительно.

Канализационный выход

Канализационный выход должен быть соединен со стояком, обычно для этого используют гофрированную трубу. На крыше для монтажа такого проходного элемента нужно вырезать фрагмент металлочерепицы. Выход канализации нужно вставить в проходной элемент и прикрепить к металлочерепице саморезами после окончания монтажа гидроизоляции, герметика и уплотнителя.

Выходы для антенн и электрокабелей

Для того чтобы герметизировать места стыковки антенн, кабелей и дымоходов типа «сэндвич», нужно использовать особые антенные выходы. Нужно срезать резиновую верхушку антенного выхода так, чтобы она была на 20% меньше диаметра проходящей трубы, и натянуть ее на трубу. Придав основанию антенного выхода форму профиля металлочерепицы, его промазывают силиконовым герметиком и прикрепляют к металлочерепице саморезами.

На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.
