Кровельный саморез: правила выбора и монтажа

Расход

Предварительный расчет необходимого количества кровельных саморезов поможет избежать покупки лишних метизов и тем самым снизить расходы.

Разберем условия расчета на примере монтажа листа металлочерепицы:

Крепление первого листа производится через волну в подошву.
Для фиксации последующих листов используется шахматный порядок расположения саморезов. Также соблюдаются условия через волну.
В местах нахлеста, крепление проводится в гребень волны.
Торцевая планка требует соблюдения шага 50-60 см.
Для фиксации коньковой части используют специализированные саморезы через волну.

Параметры, оказывающие влияние на расчет количества саморезов:

Ширина прогона.
Форма и угол наклона кровельного ската.
Количество доборов.
Конфигурация кровельного листа, например размер металлочерепицы может отличаться, в зависимости от производителя и формы профиля. Информацию можно узнать в инструкции, оставленной производителем.

Проведем ориентировочный расчет. На квадратный метр металлочерепицы с креплением в деревянный каркас, расходуется 8-10 саморезов

Чтобы произвести более точные расчеты, нужно взять во внимание все описанные выше условия

Выбор между саморезами и шиферными гвоздями

До появления самонарезающих шурупов крепление элементов кровли между собой осуществлялось посредством более простых и дешёвых изделий, основными из которых служили шиферные гвозди. Отличительная особенность таких гвоздей – то, что они являются оцинкованными и снабжены широкой шайбой. В дополнение к этому, при их забивании часто используется также резиновая прокладка, обеспечивающая гидроизоляцию.

Соединение кровельных изделий посредством шиферных гвоздей менее прочное, чем посредством саморезов, а стальной материал, из которого они изготовлены, менее качественный. Такие гвозди не могут использоваться для крепления металлических изделий, а при работе с прочими материалами нуждаются в предварительном просверливании. При забивании гвоздей есть довольно большой риск повреждения изделий.

Работа с саморезами значительно более проста и удобна. Немаловажным является и тот факт, что выпускаемые саморезы имеют большое количество цветов и окрасок. Это позволяет выбрать оптимальный вариант для кровельного покрытия любого цвета, сделав его незаметным на общем фоне.

В тех случаях, когда приоритетом является экономичность строения, и нужно обустроить дешёвую кровлю сроком службы в 10-15 лет, можно выбирать шиферные гвозди. Если же на первом месте стоит надёжность возводимого сооружения, с длительным сроком эксплуатации в несколько десятков лет, тогда обязательным является использование современных качественных материалов и изделий для крепежа, к числу которых относятся и кровельные саморезы.

Резьба

Очередной момент, на который нужно обращать внимание при выборе качественных саморезов по металлу это – резьба. В зависимости от типа материала, который нужно скрепить она бывает:

Крупная, имеющая редкий шаг. Предназначена для работы с неметаллическим мягким материалом: гипсом, пластиком, деревом;
Средняя. Имеется у универсальных саморезов, которыми можно скрепить всё что угодно;
С профилем елочки, под вбитый дюпель;
Двухзаходная частая, для работы с металлическими листами. Такой метиз может иметь сверло на наконечнике для удобства вкручивания;
Асимметричная. Используется исключительно в производстве и сборке мебели;
Переменная, с насечкой. Когда нужно закрепить к кирпичной, бетонной стене без вбивания дюпеля, то используется саморез с такого вида резьбой.

Саморезы по дереву

Для монтажа элементов конструкции на деревянное основание используются 3 вида саморезов — острые саморезы с прессшайбой для обрешетки (см. ниже), обычные оцинкованные шурупы или гвозди для стропил и специальные саморезы по дереву для кровли.

Кровельные саморезы по дереву имеют небольшой диаметр, редкую резьбу, оснащены остроконечным сверлом и могут быть использованы для работы с металлическим основанием только при предварительном сверлении и значительном избытке длины.

Конструкцией таких саморезов предусмотрена возможность крепить металл толщиной до 1,2 мм на деревянное основание без просверливания за счет высокой прочности острого конца, что сильно облегчает работу по установке на древесную обрешетку профлиста толщиной до 1 мм.

Отверстия под саморезы

Хотя саморезы, особенно по металлу, и способны сверлить в кровельном материале толщиной до 5 мм отверстия, всё же при работе с толстым металлом или хрупкими материалами это лучше делать предварительно с помощью дрели. Это значительно облегчит последующую установку саморезов и убережет их сверлящий наконечник для его основной функции — ввинчивания в материал основания.

Отверстия необходимо сверлить несколько больше диаметра саморезов (в пределах 1 мм), чтобы избежать деформации материала и обеспечить кровле некоторую подвижность, необходимую с учетом температурных колебаний.

Если необходимо крепить материал к металлическому основанию толщиной более 1 мм, используется предварительное сквозное просверливание сверлом на 0,4 — 1 мм меньшего диаметра, чем саморез. Чем больше толщина металического основания, тем большее сверло рекомендуется брать.

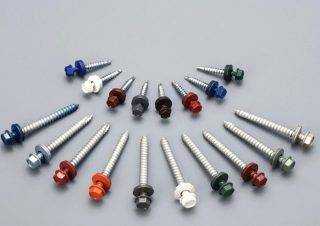

Что представляют собой кровельные саморезы?

Кровельный саморез представляет собой шуруп усложненной конструкции. Он снабжен шестигранной головкой под гаечный ключ, и наконечником в виде сверла. В комплект поставки входит также металлическая шайба с прикрепленной эластичной прокладкой.

Все металлические детали покрыты антикоррозийным покрытием или изготовлены из нержавеющей стали.

Читать также: Условные обозначения электрических схем на чертежах

Технические характеристики кровельных саморезов

Саморезы различают по:

форме шляпки – круглые со шлицем под отвертку, шестиугольные, с утапливаемой в поверхность шляпкой
размеру – от 16 до 150 мм длиной, 4,8, 5,5, 6,3 мм в диаметре
назначению – крепление кровельных материалов к обрешетке или монтаж обрешетки к стропилам/прочее
материалу изготовления – углеродистая сталь, нержавеющая сталь
материалу, к которому производится крепление – дерево или металл.

Назначение крепежных элементов

Саморез служит для прочного скрепления элементов конструкции между собой:

Кончик в виде сверла помогает без помощи предварительного просверливания и излишнего повреждения деталей проникнуть в материал основания;
Сплошная резьба обеспечивает долговечное и надежное сцепление;
Шайба большого диаметра гарантирует хорошее сцепление с закрепляемым материалом и снижает нагрузки на него в месте крепления;
Эластичная прокладка, плотно зажатая между шайбой и кровлей, обеспечивает водонепроницаемость крепежа;
Головка самореза придает соединению эстетичный вид и обеспечивает строителю удобство в его установке.

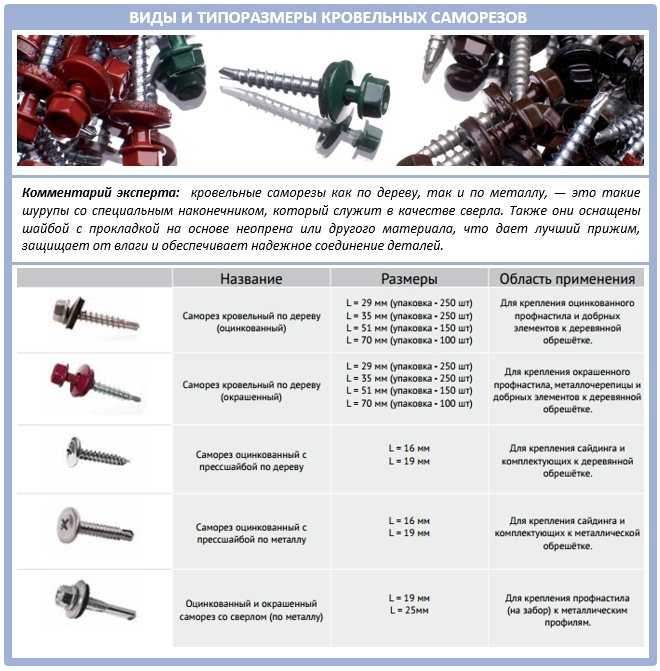

Разновидности кровельных саморезов

Существуют два основных типа кровельных саморезов – по металлу и по дереву, сильно отличающихся наконечником, диаметром, типом резьбы. Для крепления элементов кровли, не входящих в непосредственных контакт с водой, могут быть использованы саморезы с прессшайбой.

В монтаже стропил или других элементов с большим расстоянием между устанавливаемой поверхностью и деревянным основанием могут быть использованы саморезы с неполной резьбой. При покупке среди одинаковых технически саморезов можно выбрать оцинкованные либо покрашенные в нужный цвет.

Как подобрать качественный крепежный материал

Подбирая крепежный материал, в первую очередь необходимо посчитать его количество и тип для каждого вида работ. Для стропил чаще всего используют гвозди либо оцинкованные саморезы, для обрешетки – саморезы с прессшайбой, и специальные кровельные.

После определения необходимых характеристик саморезов – размера, окраски, диаметра, типа основания, остается проверить качество потенциальной покупки:

на головке самореза завод производитель ставит штампованное клеймо, если такового нет, стоит опасаться дешевой подделки из низкокачественной стали;
на коробке должно быть указана толщина оцинковки, допустимое значение – более 12 микрон. Полное отсутствие коробки с указанными характеристиками – явное свидетельство о низком качестве;
прокладка должна быть прочно прикреплена к шайбе, быть толщиной не менее 2 мм, и выдерживать без отслоения проверочное сжатие шайбы плоскогубцами;
если саморез окрашенный, то лакокрасочное покрытие на шайбе не должно трескаться при ее сгибании плоскогубцами;
среди прочих равных, оправдывает себя покупка брендовой европейской продукции, с гарантией производителя на высочайшее качество используемой стали и с проведенным тестом на устойчивость к температурным перепадам и к длительному воздействию переменных нагрузок.

В чем подвох применения отечественной продукции?

О качестве саморезов будет говорить не только их внешний вид, маркировка, но и страна-производитель. Например, часто у продавцов нет сертификата на продукцию, зато есть сертификат соответствия отечественному ГОСТу, которым они активно хвастаются. А ведь это не совсем то же самое:

Почему? Дело в том, что ГОСТы уже устарели. Их устанавливали еще тогда, когда не было специальных саморезов конкретно для такого кровельного покрытия, например, как металлочерепица с ее разной формой и высотой волны. И поэтому большинство отечественной продукции уже давно не подходит для кровельных новинок. Зарубежные специализированные метизы значительно отличается от советских пошаговой резьбой, формой наконечника и многими другим важным техническими параметрами. Далее, если говорить о самом качестве, даже в Германии все саморезы — импортные. Основные поставщики таких крепежных элементов — это Китай и Тайвань, которые по праву называют мировой кузницей.

Но есть большая разница между тем, что поступает на европейский рынок, и, что на российский. Дело в том, что в Европе существует антидемпинговое законодательство, поэтому продукция из Китая облагается высокой пошлиной, поэтому оттуда возятся только полуфабрикаты, которые дорабатываются на местных производствах. В России такого закона нет, а потому на отечественный рынок привозят уже готовые изделия, и, к сожалению, нередко сомнительной репутации.

Визуально вы не отличите низкокачественный саморез от качественного, да и при помощи пальцев рук не определите их реальные технические характеристики – только в процессе монтажа. А ведь все эти параметры крайне важны для российского региона, особенно Севера, где внешняя среда более агрессивна. Конкретно в России саморезы сегодня практически не производят, так как в нашей стране почти нет необходимой технической базы. Вот почему такая группа крепежа по прогнозам еще долго будет оставаться в разряде импорта.

И это плохо, так как на ввозимую продукцию нередко нет нужных сертификатов качества и подробной технической документации. Для простого обывателя все это нередко оборачивается тем, что он приобретает на рынке кровельные саморезы, довольно приличное на вид, а получает в итоге низкокачественный монтаж листов кровли. Хотя на территории России есть испытательная лаборатория, которая проверяет на специальном станке весь кровельный крепеж, который поступает из других стран (чаще всего из юго-восточной Азии). К счастью, известные заводы сегодня предоставляют сертификат качества – особый документ, который показывает настоящие технические характеристики своей продукции на основе внутренних лабораторных испытаний завода.

Кровельные саморезы для крепления к металлическим конструкциям

Головка	Шестигранная с пресс-шайбой
Наконечник	Сверло
Материал	Сталь C1022
Покрытие	оцинкованный
Саморез предназначен для крепления листовых кровельных материалов к металлическим конструкциям. Комбинируется с прокладкой из EPDM диаметрами 8, 10 мм для герметизации отверстий в местах крепления.

Таблица 1. Основные размеры кровельных саморезов для крепления к металлоконструкциям

Обозначение самореза по наружному диаметру резьбы	D наружный диаметр, мм	P шаг резьбы, мм	C толщина фланца, мм	Df диаметр фланца, мм	K высота головки, мм	S размер под ключ, мм	Dp диаметр сверла, мм	T длина сверла, мм	Dw диаметр шайбы, мм	Ar толщина резины, мм	A толщина шайбы, мм
5,5	5,28 — 5,46	1,80	1,00	10,00 — 11,00	5,25 — 5,40	7,78 — 8,00	4,55 — 4,70	7,50 — 9,00	13,80 — 14,20	2,30 — 2,70	0,9 — 1,10
6,3	6,03 — 6,25	1,80	1,00	12,20 — 13,50	5,75 — 5,90	9,78 — 10,00	5,40 — 5,55	8,00 — 9,50	15,80 — 16,20	2,30 — 2,70	0,9 — 1,10

Таблица 2. Длина и приблизительный вес кровельных саморезов «по металлу»

Обозначение	5,5×19	5,5×25	5,5×32	5,5×38	5,5×51	5,5×64	5,5×76
L длина, мм	18,00 — 20,00	24,00 — 26,00	30,75 — 33,25	36,75 — 39,25	49,75 — 52,55	62,75 — 65,25	74,50 — 77,50
вес 1000 шт., кг	5,60	6,33	7,55	7,84	9,45	10,96	12,27

Обозначение	6,3×19	6,3×25	6,3×32	6,3×38	6,3×50	6,3×60	6,3×80	6,3×100	6,3×130	6,3×150	6,3×175
L длина, мм	18,00 — 20,00	24,00 — 26,00	30,75 — 33,25	36,75 — 39,25	48,75 — 51,25	58,75 — 61,25	78,50 — 81,50	98,50 — 101,50	128,50 — 131,50	148,50 — 151,50	173,50 — 176,50
вес 1000 шт., кг	7,42	8,40	9,50	10,40	12,60	14,00	17,30	24,00	40,00	45,00	50,00

Производство крепления

Технические нюансы крепления во многом зависят от используемых материалов. Это и тип кровельного материала, и тип/толщина материала обрешетки/основания.

На основании инструкции по креплению того либо иного материала необходимо подобрать длину самореза, минимум на 3 мм большую, чем получаемая суммарная толщина соединяемых элементов. Далее требуется произвести предварительное сверление, если такая необходимость, и вкрутить саморез.

Вкручивание производится в зависимости от головки самореза с помощью отвертки, гаечного ключа, шуруповерта или дрели с шестигранной насадкой – битой. Использование электрических инструментов многократно повышает производительность строителя.

Читать также: Пневматическая винтовка своими руками из дерева фото

Стоит следить, особенно при работе с шифером или металлической обрешеткой, за силой закручивания самореза. Шайба должна плотно прижимать прокладку, но не стоит затягивать через силу, это чревато повреждением хрупкой кровли, срывом крепления к основанию, ускоренным разрушением прокладки.

При использовании электроинструмента лучше использовать устройства с регулируемым усилием вращения.

Немного о местах крепления распространенных видов кровельного материала. Металлочерепица и профилированный лист крепятся в местах наибольшего соприкосновения с обрешеткой, в низу волны. Шифер напротив, крепится в высших точках волн. Сборные из мелких деталей кровли (другие виды черепицы, требующие крепления только под большим углом крыши к горизонтали) крепятся в скрытых от глаз нахлестах.

Расчет расхода материалов крепления

Расход саморезов на квадратный метр крыши обычно указывают в инструкции по монтажу того либо иного кровельного материала.

Кроме того, там же может быть указана конкретная схема расположения крепежных элементов, необходимость применения нескольких видов саморезов, к примеру, один вид короткий по металлу для скрепления листов между собой, средние по дереву для монтажа на обрешетку, длинные для доборных элементов.

Немного конкретики – для крепления металлочерепицы необходимо в среднем 2 – 3 коротких самореза по металлу, 3 – 4 средних самореза по дереву на квадратный метр кровли, и 10 длинных саморезов на метр длины доборных элементов.

А для шифера достаточно 2 – 4 длинных самореза по дереву на 1 лист в зависимости от угла наклона крыши. Точное количество возможно посчитать, только имея подробный план раскроя кровли.

Особенности саморезов для кровли

Изделия снабжаются уплотнительными резинками, препятствующими проникновению влаги под шайбу. Это помогает предотвратить разрушительные процессы возле места фиксации крепежа. Кроме того, прокладки улучшают качество прижима.

Кровельные изделия оснащаются шестигранными шайбами, увеличивающими их прочность. Также саморезы снабжаются сверлом, а иногда и буром. Изделия с буром пригодны для работы с профнастилом.

Кровельные применяются не только при монтаже крыши. Они подходят для крепления профнастила при строительстве забора.

Чем руководствуетесь при выборе кровельных саморезов?

Изучаю информацию в интернете 40%

Советуюсь со специалистом 20%

Оба варианта 40%

Проголосовало: 5

Сфера использования

Различные габаритные пропорции крепежных элементов и материалы их изготовления позволяют применять для решения практически любой строительно-ремонтной задачи.

Фосфатированные, с потайными головками

Этот шуруп с диаметром от 35 мм. Отлично крепится такой саморез в стену, что позволяет применять его для обустройства дизайна помещения. Широкая размерная шкала позволит без труда подобрать необходимые габариты дюбеля для самореза.

Подходит для обшивки стен, потолка, кровли листами гкл по деревянной обрешетке или (если выбрать черные саморезы) для крепления фанеры, доски, ОСП. Шаг в 20 миллиметр позволит держать листы крепко, а создать эффект незаметности легко при помощи утопления головок метизов за слоем обычной шпаклевки.

Конструкционные саморезы INFIX

С крестовыми шлицами

Такой шуруп используют для отделочных работ во внутреннем или внешнем ремонте. По форме винта самореза (т.е. острия метиза) можно встретить самонарезающие модели (как у самореза бура) и просто отточенный конец. По длине есть также мелкие, средние или крупные виды. Усилить фиксацию метиза в плоскости рекомендуется специальными дюбелями под саморез.

Легко монтируются на любую поверхность, на доски, гкл или металлические поверхности, за что получили особую популярность и статус универсальные. Но, за счет дополнительной антикоррозийной обработки латунью или цинком, являются более дорогим строительным материалом.

Чем кровельный саморез по дереву отличается от самореза по металлу?

Доброго времени суток, дорогие читатели! Очень рад быть полезным для вас. А сегодня хочу предоставить вашему вниманию одну небольшую статью вот о чем:

Как отличить кровельный саморез по дереву от кровельного самореза по металлу?

ВНЕШНИЙ ВИД САМОРЕЗА

Кровельный саморез состоит из нескольких частей:

Шестигранная шляпка (благодаря ей саморез может проходить более толстые и твердые материалы и при этом не ломаться).
Шайба с резиновым уплотнителем . Правильное название: шайба кровельная с EPDM. Благодаря шайбе соединение самореза с металлом защищено от попадания влаги. В следствие этого исключает гниение на месте их стыка. К тому же, резина гасит вибрацию, а это значит, что шанс того, что саморез разболтается, также минимален.
Резьбовая часть .
Сверло (или бур, если угодно).

ПРИМЕНЕНИЕ

Подобного рода саморезы применяются не только при кровельных работах. Но, так как они изначально были придуманы для кровли, то и называются кровельными.

Применяются они для прикручивания металлических листов к деревянной или металлической основе: обрещетке, забору, профильной трубе и пр.

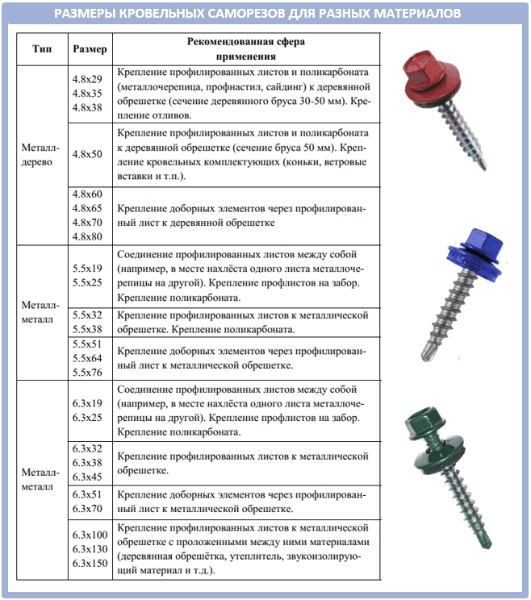

ОТЛИЧИЯ

Саморезы кровельные по дереву еще называют «металл-дерево

«, а по металлу — «металл-металл «. Так именуются они потому что:

Металл-дерево используется для того, чтобы прикрутить металл к дереву.
Металл-металл — соответственно, для того, чтобы присоединить металл к металлу.

На самом деле отличить их очень легко. Вот вам подсказки:

Диаметр самореза . Саморез кровельный по дереву производится диаметром 4,8 мм. А саморез кровельный по металлу — 5,5 мм.
Ширина сверла . Как вы уже знаете, на кончике самореза находится сверло, которое помогает проходить металл. Так вот, у саморезов металл-дерево сверло уже, чем резьба, а у металл-металл саморезов сверло практического того же диаметра, что и резьба. Узкое сверло помогает пройти металл и не слишком сильно просверлить дерево, чтобы резьбой саморез надежно «засел» в деревянном основании. Широкое сверло также сделано не случайно, ведь такому саморезу приходится проходить 2 слоя металла.
Длина . Иногда, если саморезы недлинные, их можно различить по тому, сколько миллиметров длина резьбовой части+сверла. Металл-дерево: 4,8*28, 4,8*35 мм. Металл-металл: 5,5*19, 5,5*25, 5,5*32, 5,5*38 мм.

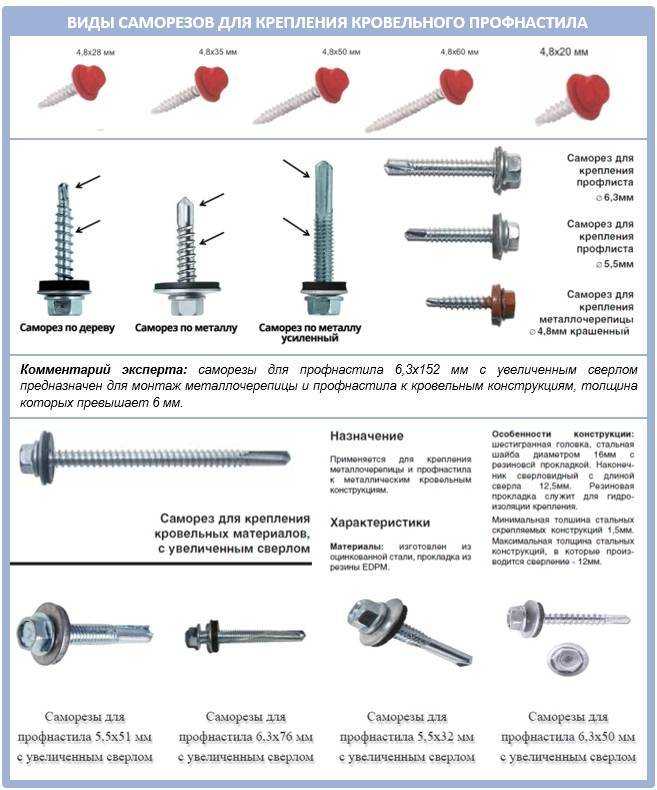

Особенности кровельных саморезов с прессшайбой

Саморезы кровельные с прессшайбой предназначены для максимально крепкого прикручивания материалов кровли к её основанию. Шляпка их по форме напоминает полусферу с крестовидной нарезкой посредине для закручивания. Диаметр этих крепёжных изделий всегда одинаков – 4,2 миллиметра, длина же колеблется в диапазоне 13-76 миллиметров.

Следует отметить, что такой тип саморезов не рекомендуется использовать при наличии прямого контакта с водой.

Саморезы с прессшайбой бывают двух видов:

оцинкованные острые – предназначены для фиксации кровельных элементов к деревянному основанию, резьба на них глубокая и редкая;
со сверлом – их сверлообразный наконечник рассчитан для сверления и вкручивания в металлическое основание или прочие изделия; резьба поверхностная и густая.

Оцинкованные металл-металл 4,2 мм. с прессшайбой

Самые распространенные саморезы по металлу. Как ясно из названия – используются для прикручивания металла к металлу. Если быть более точным, для прикручивания тонкого (не более 0,9 мм.) листового материала к такому же тонкому металлическому основанию. Это если без предварительного сверления, при сверлении толщина стягиваемых листов может значительно увеличиваться.

Эти саморезы выпускаются как со сверлом, так и без. Длинна от 13 мм. (“клопы”) до 51 мм. Резьба с мелким шагом способствует хорошей фиксации в листовом металле, а также неплохо держится в не слишком рыхлом дереве и пластике. Стандартно, изделия без сверла предназначены для крепления в металл до 0,9 мм., укоплектованные сверлом на наконечнике – до 2 мм.

Несмотря на то, что изделия со сверлом по немецким стандартам DIN предназначены для закручивания в металл до 2 мм. без предварительного сверления – по факту часто ломаются при закручивании. Возможно здесь все зависит от качества саморезов и от конкретного производителя, однако для металлов толще 1,5 мм. я настоятельно рекомендую предварительно сверлить отверстие сверлом, подробнее об этом ниже.

Хочется также заметить, что для крепления в металлах тоньше 1 мм. саморезы с наконечником-сверлом лучше не использовать. В тонком металле данный саморез держит слабо. Как пример можно рассматривать крепление подвеса к профилю при облицовке гипсокартоном – саморез-сверло прокручивается и болтается. К слову, метизы с острыми наконечниками, без сверла, также следует аккуратно закручивать в тонкие профили, опасаясь перетянуть.

Если стоит вопрос выбора между острым наконечником и сверлом для универсальных задач, то лучше все-таки остановиться на варианте без сверла. Всеравно при толстом металле нужно предварительно сверлить отверстия, а в просверленные отверстия одинаково хорошо подходят и острый наконечник, и сверло. Саморезы со сверлом будут хороши, например, при множественном закручивании в листы 1,5 мм.

Еще один довод в пользу универсальности острого наконечника – шурупы прекрасно закручиваются в пластиковые дюбели. А вот наконечник со сверлом очень плохо сочетается с дюбелями.

Все изделия данного типа оснащены шлицом под биту PH2 (Philips). Так как метизы покрыты слоем цинка, они весьма стойко переносят влажную среду и не требуют дополнительной покраски. Помимо этого, оцинковка достаточно хорошо смотрится и во многих случаях нет необходимости закрывать шляпки этих саморезов.

Таблица размеров и массы оцинкованных саморезов 4,2мм с прессшайбой
Размер	L длина, мм	Вес 1000 шт, кг без сверла	Вес 1000 шт, кг со сверлом
4,2×13	13,0	1,66	1,85
4,2×14	14,0	1,73	1,87
4,2×16	16,0	1,89	2,05
4,2×19	19,0	2,04	2,26
4,2×25	25,0	2,45	2,61
4,2×32	32,0	2,87	3,05
4,2×41	41,0	3,60	3,71
4,2×48	48,0	3,78	нет
4,2×51	51,0	3,87	4,10

На самом деле в магазинах могут встречаться изделия с иной длиной. Таблица лишь приводит распространенные значения. Встречаются даже шурупы длиной 75 мм., но это скорее исключение.

Шпаргалка для начинающего мастера

Тип резьбы определяет назначение метизов. Саморезы отличаются по количеству и частоте витков. Есть несколько вариантов шагов резьбы:

средний – присущ для универсальных метизов общего назначения. Саморезы со средним шагом резьбы встречаются достаточно часто и подходят для работы с разными материалами;
частый – подходит для монтажа металлопрофиля с толщиной до 0,9 мм. При этом нужно предварительно сделать отверстие под крепеж. Это разновидность относительно дорогостоящих метизов, на конце которых есть сверло;
редкий – для крепления изделий к мягким поверхностям. Например, пластик, гипс, асбест;
средний – для вбивания в кирпичные или бетонные основания;
несимметричный – для монтирования изделий в деревянные конструкции, фанеру, ДСП;
комбинированный с насечками – монтируются без дюбеля.
