Устройство и технология монтажа кровли из мягкой черепицы

Разметка и укладка черепицы на скатах

На фронтонный свес примеряется боковая черепица, которая должна лежать с зазором в 1 см от лобовой доски. Опорный шип, упирающийся в лобовую доску, нужно сбить молотком.

На обрешетке отмечается левый край боковой черепицы и влево от нее размечается положение будущих столбцов через 90 см из расчета 30 см на столбец. С помощью шнура эта разметка наносится на обрешетки по всей высоте ската.

Свободно выкладывается нижний первый ряд черепицы. Положение каждой третьей черепицы равняется по нанесённым ранее отметкам. Каждая черепица нижнего ряда закрепляется одним саморезом через просверленные в гребне волны отверстия.

Далее выкладывается столбец боковой черепицы по предварительно отмеченной вертикальной линии. Каждая черепица крепится в верхней части двумя шурупами. Дальнейшая раскладка черепицы на скате проводится справа налево и снизу вверх по нанесённой на обрешетку вертикальной разметке.

Монтаж диагональной контробрешетки в ендове

По обе стороны ендовы к стропильным ногам прибиваются бруски диагональной контробрешетки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом. Поверх контробрешетки вдоль ендовы раскладывается полотно диффузионной мембраны надписью и лицевой поверхностью вверх. Уложенная в ендове диффузионная мембрана подрезается по краю карнизного свеса с запасом не менее 15 см. Далее мембрана укладывается на основном скате, начиная с правого нижнего угла.

Рулон мембраны раскатывается поверх стропильных ног и крепится к ним с помощью степлера. Мембрана выравнивается по капельнику на карнизном свесе и фиксируется с помощью двухстороннего скотча. При укладке нужно оставить запас, достаточный для устройства фронтонного свеса.

Ошибки при монтаже черепицы. Какие могут быть и как их избежать

Известные производители

Ниже приведен перечень компаний-производителей битумной черепицы, которые пользуются самым большим спросом.

IKO

Производство находится в Бельгии, Словакии, Канаде. Основное сырье для черепицы ‒ мягкий битум.

Формы для отлива материала разработаны в собственной лаборатории.

Выбор цветов очень большой. Цены на продукцию на среднем уровне.

DOCKE

Представляет собой группу компаний, у которых в России есть два завода. Начало деятельности ‒ 2005 год. Официальные представительства есть в каждом регионе страны.

Для создания элементов мягкой кровли используют СБС-модифицированный, окисленный битум.

На бюджетные варианты продукции гарантия 20 лет, на дорогие ‒ 50 лет.

ТехноНИКОЛЬ (Shinglas)

Объединение предприятий изготавливает битумную черепицу под торговыми марками ТехноНИКОЛЬ Shinglas (Шинглас), Tilercat.

В продаже есть как однослойные, так многослойные элементы кровли. Выпускаются несколько модельных рядов черепицы. Качество высокое.

Срок гарантии на отдельные виды черепицы достигает 50 лет.

Icopal

Крупная финская компания-производитель. Основа материала ‒ СБС-модифицированный битум. Собственные формы для отлива. Ассортимент цветов. Цены на среднем уровне.

Tegola

Производство ‒ Италия. Начало деятельности компании ‒ 1973 год. Постоянно держит лидирующие позиции по объему продаж в Европе. Официальные представительства, производство есть в 73 странах, в России  –  в Рязанской области.

Особое внимание уделяется декорированию гонтов. Есть гонты с разными видами напылений, что позволяет оформлять постройки в разных стилях (кантри, шале, прованс)

Цена доступна.

CertainTeed

Американская компания-изготовитель. Готовая продукция есть в продаже и на российском рынке. Модельный ряд черепицы по форме и цвету не имеет аналогов среди конкурентов. Цены высокие.

Katepal

Катепал ‒ крупная финская компания-производитель мягкой кровли. В продажу поступает под торговой маркой Ruflex. Начало работы ‒ 1949 год.

При создании гонтов применяется битум повышенной морозостойкости. Производится и многослойная черепица, но по ассортименту в разы уступает итальянскому заводу.

Установка карнизной и рядовой черепицы

Далее переходят к монтажу вдоль карнизного свеса карнизной черепицы. При этом с ее нижней поверхности предварительно удаляют защитную пленку.

Укладывают карнизную черепицу стык в стык, отступая от места перегиба планки вверх 10-20 мм. Прибивают карнизную черепицу вблизи места перфорации с дальнейшим перекрытием мест крепежей рядовой черепицы.

Черепицу приклеивают, снимая с нее предварительно защитную пленку. При уклоне кровли в 12-45 градусов крепление осуществляется 4мя гвоздями, свыше 45 градусов – 6ю. Крепление осуществляют по краям и чуть выше паза гонта, при уклоне более 45 градусов 2 гвоздя дополнительно крепят в верхних краях гонта.

Технология устройства кровли из мягкой черепицы примерно следующая:

• Первый черепичный ряд укладывают так, чтобы его нижняя кромка была расположена относительно нижнего торца карнизной черепицы не выше чем на10 мм, а лепестки закрывали при этом места стыковки карнизной черепицы.
• Дальнейшие ряды монтируют, обеспечивая расположение концов лепестков выше или на одном уровне относительно вырезов плиток предыдущего ряда.
•  На торцах кровли черепицу обычно обрезают по краю, после чего проклеивают клеем полосой в10 см.
• В ендовах обрезают плитку так, на их дне оставались открытые полосы шириной около 15см.
• Края плиток проклеивают клеем К-36 вдоль отрезной линии на ширину не меньше10 см. Под черепицу при отрезании подкладывают фанеру для предотвращения повреждения нижнего слоя ковра кровли.

Состав

Как и прочие битумные материалы, мягкая черепица состоит из целого ряда слоёв. Сама кровля изготавливается из масс битума, которыми пропитывают основание. Все элементы выкладывают в характерную для этого покрытия  форму, которую впоследствии покрывают качественным красителем.

Битумная черепица бывает нескольких типов, отличающихся структурой и методом установки в зависимости от декоративного эффекта, которого стремятся достичь при монтаже.

В основе кровли — стеклоткань и стеклохолст. На обе стороны нанесён модифицированный или окислённый битум. На лицевую поверхность – каменная или цветная минеральная крошка, именно она придаёт материалу различные цветовые оттенки и защищает от погодных воздействий, продлевая срок эксплуатации. Кроме того, на эту поверхность наносят битумные клеевые пятна – именно к ним приклеиваются плитки внахлёст.

Нижняя сторона плиток покрыта кварцевым песком. Также возможен вариант, когда на край плитки наносится самоклеющийся модифицированный битум СБС.

На тех поверхностях, где нет возможности прикрепить плитку гвоздями, используется плитка-самоклейка.

Полимерные мембраны

Бикрост – это более совершенный тип, который маркируется буквенными сочетаниями: ХПП, ЭКП и прочими. Первая буква обозначает следующее:

• Если в основе стеклохолст, то ищите обозначение с буквой Х.
• Маркировка Э обозначает полимер – подойдет в качестве подкладки.
• Т ставят на материале со стеклотканью. Она может иметь перфорацию или быть сплошной.

Второй литерой обозначают слой, которым покрыт верх. К – это гранулированное или сланцевое покрытие. Мелкая песчаная посыпка маркируется буквой М, полимерная пленка – П.

Третья буква расскажет о том, из чего состоит нижний пласт Бикроста. М означает мелкозернистую поверхность, в роли которой выступает песок; П – полимерная. Некоторые типы мягкой кровли подразумевают самоклеящееся основание – С.

Главными преимуществами являются:

• большая прочность;
• длительный срок эксплуатации;
• отличная гидроизоляция;
• стойкость к атмосферным воздействиям;
• хорошая гибкость;
• малый вес.

Выпускается под маркой Шинглас. Она представлена в виде стеклохолста, который с обеих сторон покрыт битумом и посыпан базальтовой крошкой. Окрашивают методом керамизации – нагревом до 700 °C с добавлением пигментов неорганического происхождения. Цвет получается очень стойким, он не блекнет и не меняет оттенок ни под воздействием солнечных лучей, ни от морозов. Расцветка меняется с течением времени только из-за оседания пыли или сажи.

Для производства используют модифицированный битум, характеристики которого отличаются от обычного аналога. Каменную крошку наносят на горячий вязкий битум, поэтому она крепится на нем лучше, также гибкость материала получается выше. Часть стекловолоконной основы расположена вертикально, это также повышает качество. Технониколь дает гарантию на свою мягкую черепицу от 10 до 60 лет.

• высокие антикоррозийные свойства;
• отличная шумоизоляция: находясь в доме, вы никогда не услышите стук дождя;
• стойкость к ветровым нагрузкам, так как полностью отсутствует парусность;
• водонепроницаемость – не требует дополнительной гидроизоляции.

Такая черепица хорошо показала себя в суровом климате Сибири, где присутствуют частые перепады температур и крыши испытывают серьёзную нагрузку снегом.

Основной конек

На основном коньке рассчитывается высота конькового бруска. Его верхний край должен быть на 1 см ниже внутренней поверхности коньковой черепицы, это нужно для того, чтобы она опиралась на волны рядовой черепицы.

Для вычисления оптимальной высоты укладываются две коньковые черепицы поверх рядовой и замеряется расстояние между их внутренней поверхностью и линейкой, уложенной по верхушкам рядовых черепиц.

По обе стороны конька на контробрешетках или обрешетках размечается положение кронштейнов конькового бруска с шагом 60 см.

Сначала на коньке на рассчитанной высоте крепятся крайние кронштейны. По натянутому шнуру устанавливаются промежуточные кронштейны, на которые крепится коньковый брус.

По всей длине конька раскатывается рулон Фигаролл+ и крепится описанным ранее способом. Лоскуты подрезанного Фигаролл+ плотно закрывают торец конькового бруса и закрепляются степлером.

На торце конькового бруска устанавливается и закрепляется шурупами торцевой коньковый элемент, который обеспечивает вентиляцию подкровельного пространства.

Сборка конька завершается установкой коньковых черепиц. Над торцевым элементом к бруску крепится первый коньковый зажим, в него устанавливается первая коньковая черепица и крепится следующим зажимом при помощи шурупа. Коньковый зажим фиксируется к бруску двумя шурупами. Черепицы укладываются с тем расчетом, чтобы они закрыли весь конек без подрезки крайних элементов.

Основание для мягкой черепицы

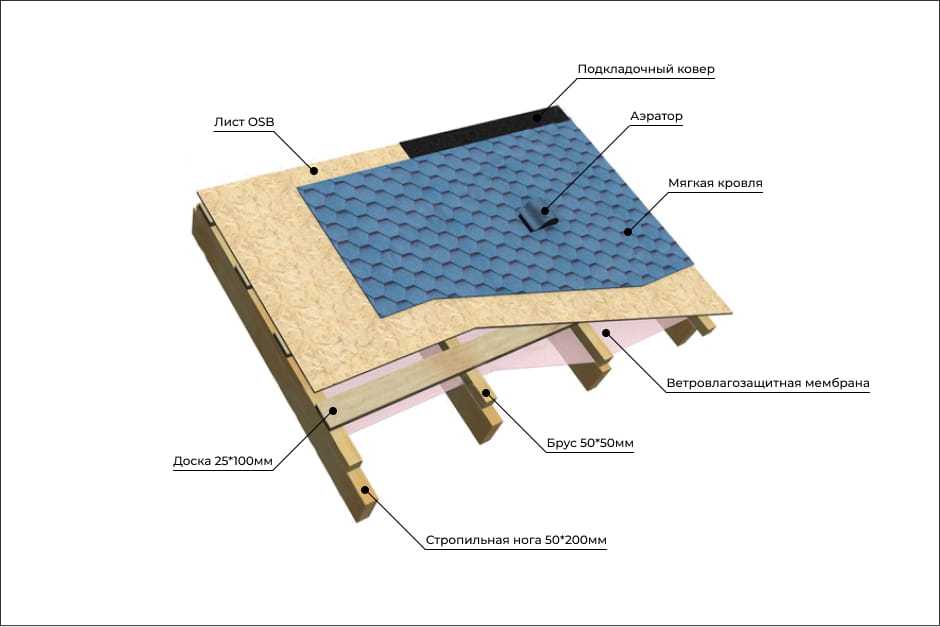

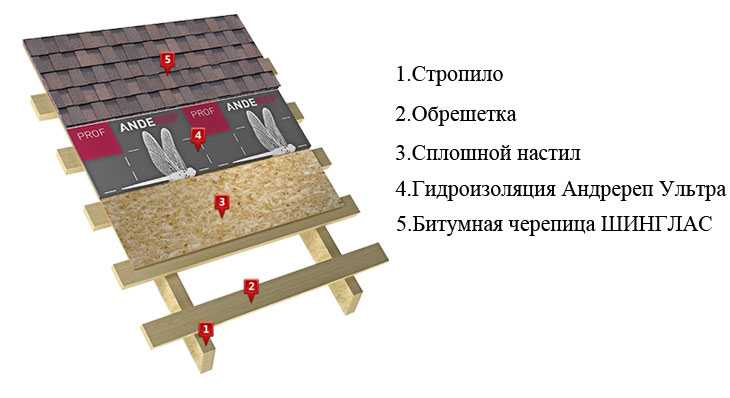

Стропила под мягкую кровлю делаются так же, как под любой другой кровельный материал. А вот обрешётка нужна двухслойная. Первый слой – для придания жёсткости – делается из обрезной доски. Второй – для создания ровной поверхности – делается из влагостойкой фанеры или плиты ОСП. Устройство кровли из мягкой черепицы может выполняться по-разному. Если крыша делается над строением, где не предусмотрено её утепление, то узлы кровельного «пирога» будут выглядеть так:

1. Слой мягкой черепицы.
2. Подкладочный ковёр.
3. Влагостойкая плита ОСП или фанера.
4. Обрешётка из обрезной доски.
5. Стропила.

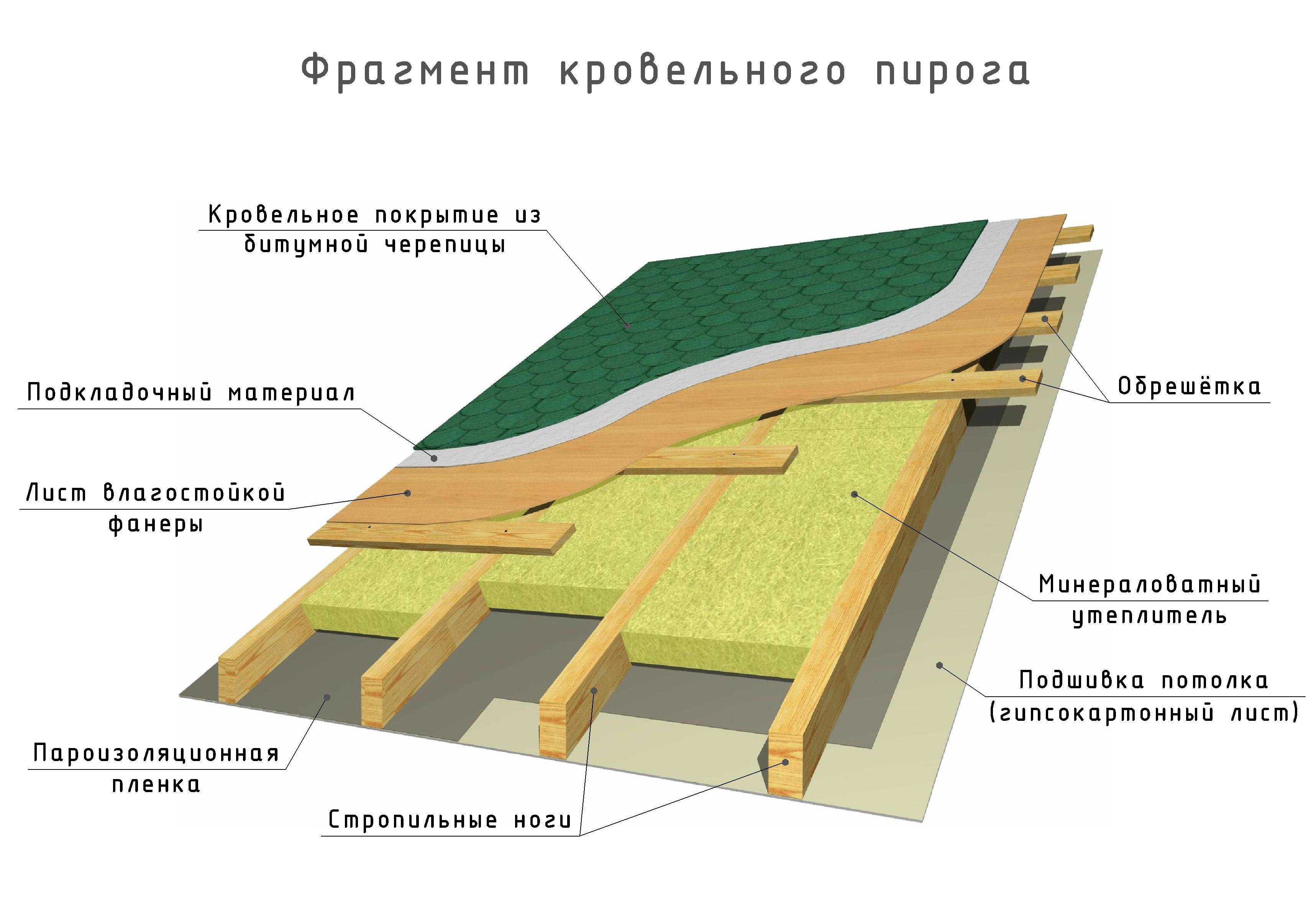

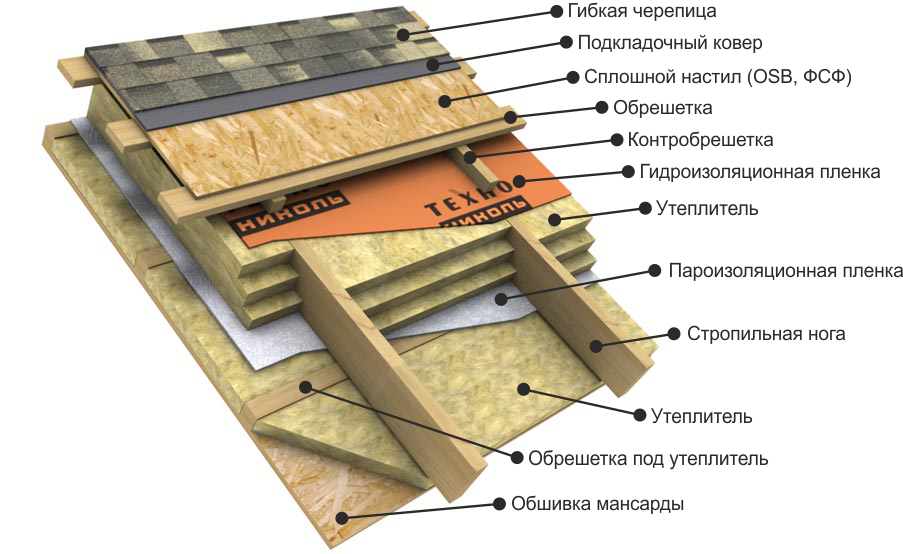

«Пирог» утеплённой крыши, под которой будет обустраиваться мансарда или просто тёплый чердак, будет таким:

1. Мягкая черепица.
2. Подкладочный ковёр.
3. ОСП или фанера водостойкие.
4. Обрезная доска.
5. Контробрешётка
6. Гидроизоляция.
7. Стропила.
8. Утеплитель.
9. Пароизоляция.
10. Шумоизоляция или дополнительный слой утеплителя.
11. Обрешётка для внутренней обшивки.
12. Внутренняя обшивка.

Внутренняя обшивка выполняется обычно листами гипсокартона с последующей оклейкой обоями. Но, на вкус застройщика, её можно выполнить доской вагонкой, фанерой, плитами ДСП или ОСП… Порядок работ может быть разным. Если климат или погода позволяют, то, конечно, удобнее начинать с пароизоляции. Закрепить её внутренней обрешёткой, уложить слой шумоизоляции и зашить всё это внутренней обшивкой. После этого спокойно уложить между стропилами утеплитель, натянуть гидроизоляцию и закрепить её контробрешёткой. Дальше всё делается так же, как и в случае холодной кровли. Монтируется обрешётка из обрезной доски, укладывается плита ОСП или фанера, стелится подкладочный ковёр и клеится битумная черепица. Если лето дождливое, то разумнее сначала настелить кровлю в таком порядке:

1. Гидроизоляция.
2. Контробрешётка.
3. Фанера или ОСП водостойкие.
4. Подкладочный материал.
5. Гибкая черепица.

После этого под защитой готовой кровли можно делать любые работы на чердаке или в мансарде. Более подробно технология устройства обрешётки для мягкой кровли рассматривается в статье: Конструкция обрешётки под мягкую кровлю .

Подготовка основания для кровельного настила

Согласно СНиП, устройство кровли из гибкой черепицы требует монтажа сплошной обрешетки. Для этого может использоваться шпунтованная или обрезная доска, плиты OSB или листы фанеры. Рекомендуется применять влагостойкую или шпунтованную фанеру. Элементы обрешетки следует укладывать, стыкуя на стропильных ногах. Деформационный зазор между досками или листовым материалом должен составлять 3 мм.

Если шаг стропил не позволяет монтировать обрешетку с использованием цельных листов, параллельно карнизу на стропила набиваются калиброванные доски, и фанера, либо плиты OSB крепятся к ним при помощи саморезов или ершенных гвоздей.

Древесные материалы, из которых изготавливается обрешетка под битумную черепицу, должны быть предварительно обработаны огнебиозащитными составами.

Если угол уклона скатов составляет менее 30°, то на всю поверхность обрешетки монтируется подкладочный ковер. В других случаях предусматривается лишь настил подкладочного покрытия в местах максимального скопления снега. Это позволяет обеспечить надежную гидроизоляцию кровли. Желательно использовать подложки, рекомендованные изготовителем битумной черепицы. В этом случае гарантировано качественное схватывание клеящего слоя гонтов с основанием крыши.

Нежелательно использовать рубероид и ему подобные материалы в качестве подкладочного ковра, так как их эксплуатационный срок заметно меньше, чем у финишного покрытия.

Укладка полимерно-битумной черепицы поверх материала из не модифицированного битума ведет к деформации финишного покрытия, так как подкладочный слой недостаточно эластичен.

Гидроизоляционный ковер на скатах выполняется из рулонных материалов. Монтаж полос начинается от карниза. Укладка ведется на битумную мастику или благодаря самоклеящемуся слою. Рекомендуемый нахлест в продольном направлении – 150 мм, в поперечном – 100 мм

Важно каждую полосу дополнительно крепить по верхнему краю и по бокам оцинкованными кровельными гвоздями с широкими шляпками. Шаг крепежа – 220-250 мм

Для дополнительной гидроизоляции сложных мест рекомендуется применять самоклеящуюся битумно-полимерную мембрану. Вдоль карнизного свеса и фронтонных торцов укладывается полоса шириной, соответствующей ширине свеса плюс 600 мм. В ендовах ширина кровельного ковра должна составлять 1 метр: по 500 мм от оси ендовы в каждую сторону. Желательно монтировать мембрану сплошной полосой, без стыков. При необходимости стыковки величина нахлеста должна составлять не менее 300 мм.

Непродуманная конструкция крыши

Причинами протечек нередко становятся недостатки конструкции крыши, которые возникают, как правило, на этапе проектирования. К ошибкам проекта следует отнести неправильное размещение водосточных желобов или ендов, направляющих воду на стены, неудачное расположение слуховых окон, неграмотный выбор места для дымохода, который препятствует стоку воды, и излишне замысловатые очертания крыши.

Непродуманная конструкция крыши

Исправить такие изъяны проекта практически невозможно, поскольку дом уже построен, но обратить пристальное внимание на зоны, где из-за этого вероятны протечки, следует обязательно

Преимущества мягкой черепицы

Гибкая черепица обладает несколькими существенными преимуществами перед другими кровельными материалами:

• Способность в значительной степени снижать уровень шума.
• Возможность эксплуатации при любых погодных условиях.
• Устойчивость к проникновению влаги благодаря низкой пористости поверхности.
• Легкий монтаж без использования специальных инструментов.
• Экономный расход.
• Незначительная масса, не требующая усиленного основания для укладки.
• Долговечность.
• Устойчивость к образованию очагов коррозии и гнили.
• Создание герметичной поверхности.
• Безупречная эксплуатация при высокой и низкой температуре воздуха.
• Устойчивость к возгоранию и способность некоторое время сдерживать открытый огонь.
• Низкая цена.
• Большой выбор цвета, формы и размеров.
• Возможность монтажа на крышах любой формы.

Устройство свесов мягкой кровли

Прямоугольная коньково-карнизная черепица предназначена для гидроизоляции карнизов, коньков и хребтов. На рисунке показана обратная сторона коньково-карнизной черепицы Дёке. Ее поверхность разбита на несколько вертикальных и горизонтальных секций. Вертикальные сегменты делятся так называемыми линиями перегиба, а две горизонтальные секции являются клеевыми. Перед размещением на карнизе с нее снимается только защитная пленка №1.

Описание работы с карнизной черепицей:

1. Монтаж начинается с края фронтального уголка с отступом от бортика карниза в 1 см, таким образом, гонты укладываются поверх металла, закрывая крепежные элементы.

2. Карнизные пластины клеятся встык и дополнительно закрепляются кровельными гвоздями длиной до 3 см на расстоянии 2,5 см от верхней кромки. 3. По низу гвозди вбиваются так, чтобы быть перекрытыми «лепестками» обычных рядовых гонтов, которые будут стелиться в следующем ряду.

На заметку! Чтобы ошибочно не пробить покрытие в ненужном месте, нижнюю грань карнизной черепицы лучше набивать параллельно с укладкой следующего декоративного ряда. Закрепив фигурный гонт и отогнув его «лепесток», можно безошибочно определить положение нижнего крепежа карнизной черепицы.

Устройство хребта

Для обеспечения вентиляции кровли и утеплителя черепица на хребтах подрезается по диагонали с зазором 1-3 см от хребтового бруса.

Подрезанные черепицы крепятся зажимами, которые фиксируются шурупами на противоположной стороне хребтового бруса.

Если при подрезке черепицы пришлось удалить опорный шип, то в качестве опоры для треугольного фрагмента черепицы используется саморез, вкрученный в обрешетку на необходимую глубину.

Рулонный материал Фигаролл+ (Figaroll+), предназначенный для вентиляции подкровельного пространства, раскатывается по осевой линии хребтового бруса и крепится к нему степлером с шагом в 30 см.

С клейких каучуковых полос снимаются защитные ленты. Фигаролл+ раздвигается в ширину для раскрытия вентиляционных отверстий. Затем он проклеивается к рядовой черепице по обеим сторонам конька — в начале по гребням волн, а затем продавливается пальцами к впадинам черепицы и прокатывается роликом.

Среднюю вентилируемую часть материала нельзя прижимать к хребтовому бруску.

Монтаж обрешетки

Перед тем, как сделать мягкую кровлю, требуется собрать качественную, прочную обрешетку. Технология укладки битумной черепицы подразумевает использование сплошного основания, придающего жесткость и механическую прочность мягкому кровельному покрытию. Обрешетка должна обеспечивать равномерное распределение веса кровли между стропилами, поэтому она создается из 3 слоев:

1. Контробрешетка. Контробрешетку под мягкую черепицу изготавливают из деревянных брусков толщиной 3-4 см. Она крепится вдоль стропильных ног каркаса поверх гидроизоляционного материала. Задача контробрешетки – создание вентиляционного зазора между стропилами кровельным покрытием.
2. Разреженная обрешетка. Этот элемент основания под мягкую черепицу изготавливают из обрезной доски размером 20х150 мм. Доски приколачивают перпендикулярно контробрешетке на расстоянии 30-50 см.
3. Сплошная обрешетка. Она изготавливается из влагостойкой фанеры, листов ОСП или обрезной доски, уложенных сплошняком с зазором 1-3 мм, компенсирующим тепловое расширение материала. Чтобы предотвратить повреждения мягкой черепицы, необходимо ошкурить или острогать элементы обрешетки, чтобы они были гладкими.

Требования к обрешетке

Материалы для изготовления сплошной обрешетки

Нюансы монтажа мягкой черепицы

Первый ряд укладывают “вверх тормашками”. Можно также использовать особую самоклеящую полосу. Укладка первого ряда производится с ориентировкой относительно кровельного ската.

• При укладке второго ряда уже следует ориентироваться по разметке. Поскольку нижние части гонтов оснащены самоклеящей основой, их можно просто придавливать к основанию. В верхней части самоклеящего слоя нет. Ее крепление осуществляется с помощью особых гвоздей с широкими шляпками. Их забивают в середине и по краям каждого элемента. Для одной мертвой полосы мягкой черепицы используется четыре гвоздя.
• Укладка каждого следующего ряда производится со смещением в 0,5 м (подобного сдвига требует сам материал и его параметры).
• Лепестки монтируемого ряда должны располагаться между лепестками элементов предыдущего ряда.

При креплении всех элементов, независимо от положения и ряда, следует придерживаться одних и тех же правил.

Характеристики битумной черепицы

Данная разновидность мягкой кровли — это многослойное накрытие для скатных крыш. Для производства битумной черепицы применяют нетканый стеклохолст, базальтовый гранулят и хорошего качества битум.

Стеклохолст – это основной слой материала. Стеклохолст устойчивый к гниению, наделён высокой прочностью, обладает к механическим нагрузкам хорошей стойкостью.

При производстве мягкой кровли стеклохолст пропитывается окисленным битумом высокого качества. Сформированный пропиткой промежуточный слой придаёт покрытию водонепроницаемость. За счёт особых качеств модифицированного битума стеклохолст устойчивей к воздействию высоких температур, сильных морозов, температурных перепадов.

При изготовлении битумной черепицы на пропитавшийся разогретым битумом стеклохолст наносятся базальтовые гранулы. Базальтовый гранулят составляет защитный, поверхностный слой, устойчивый к воздействию влаги, температурным перепадам, ультрафиолетовому излучению, другим атмосферным факторам

Посыпка базальтовыми гранулами определяет внешний вид гонта. Чтобы битумная черепица приобрела определённый рисунок на своей поверхности, используют раскрашенный в различные цвета и оттенки базальтовый гранулят.

Часть производителей битумной черепицы вместо стеклоткани использует полиэстеровое полотно. Также вместо базальтовых гранул часто используется сланцевая крошка в качестве защитного верхнего слоя.

Снизу плитки покрываются слоем клея, который закрывается защитной плёнкой. В некоторых вариантах на нижнюю поверхность наносят мелкофракционную минеральную посыпку — тогда клеящий пласт представлен широкой полосой в верхней части плитки.

Общие условия и правила укладки мягкой черепицы

Кровельные работы по укладке гибкой черепицы проводят в соответствии с общими правилами, которые касаются норм крепления, раскроя, условий проведения монтажа и других важных моментов.

• Кровельные гвозди с кольцевой накаткой вбивают перпендикулярно поверхности ската (с отклонением от центральной оси не более 5-10 градусов). Шляпку крепежа не утапливают внутрь, а добиваются плотного прилегания к поверхности, при этом не должно быть пространства для проникновения влаги.
• Для резки черепицы профессионалы применяют нож с загнутым лезвием. Таким инструментом удобно раскраивать закрепленные гонты без риска повреждения подложки из рулонного материала. Но можно использовать обычный нож с фиксированным или выдвижным лезвием.
• Работы проводят в обычном порядке при температуре выше 5 градусов. При других условиях упаковки с материалом выдерживают в тепле не менее 24 часов и подают на крышу партиями по 5-6 пачек. Для подогрева самоклеящейся стороны применяют строительный фен.
• При слишком жаркой погоде или высокой влажности по смонтированной кровле не ходят, так как могут оставаться следы и другие дефекты. Применяют специальные лазы для перемещения.
• При креплении  битумной черепицы на фронтонных свесах и в ендовах дополнительно используют мастику. Ширина полосы – 10 см. Верхние уголки гонтов подрезают для отбоя воды.

Дополнительно! Строительным феном подогревают клеевую полосу при холодной погоде на улице. Производители дают свои рекомендации относительно температуры окружающего воздуха.

Производитель	Температура в градусах
«Технониколь»	+5
Docke	+15
Tegola	+10
Katepal	+5

Устройство ендовы

При устройстве ендовы полоса ковра шириной около 30–40 см (по 15–20 см по обе стороны от ее оси) остается открытой.

Сначала скат крыши полностью покрывают черепицей, выкладывая его последовательными рядами от карниза до конька. Возле ендовы оставляют черепицу незакрепленной, с неснятой пленкой на нижнем слое.

Затем приступают к устройству ендовы, аккуратно обрезая гонты кровельным ножом, одновременно удаляя неснятую ранее защитную пленку. Предварительно под гонты подкладывают лист жесткого материала, чтобы не повредить нижележащий ковер.

По краям черепицы наносится тонкий слой битумной мастики – для фиксации к ендовому ковру.

youtube

Вальма и стык конька и ската

Начальная хребтовая черепица устанавливается с небольшим выпуском и закрепляется двумя шурупами через заранее просверленные отверстия в верхней и средней части черепицы через пластиковые шайбы.

В верхнее отверстие также устанавливается коньковый зажим, в котором фиксируется следующая хребтовая черепица, которая в свою очередь крепится следующим зажимом с помощью шурупа. Все коньковые зажимы устанавливаются точно по осевой линии, нанесенной на Фигаролл+, обеспечивая зазор между зажимом и коньковой черепицей 5 мм.

В верхней части вальмы Фигаролл+ укладывается с перехлестом на другой скат. Фигароли обоих хребтов фиксируются сверху небольшим бруском и укрываются таким же материалом, раскатанным по малому коньку.

Верхние хребтовые черепицы плотно подрезаются в верхней точке вальмы по линии стыка. В месте стыка коньковая черепица должна быть длиной не менее 23 см.

Вальмовая черепица накладывается сверху. Ее контур отмечается на коньковых черепицах, которые затем подрезаются на 6 см выше отмеченной линии и крепятся шурупами к хребтовому брусу в верхней части через кляммеры.

Вальмовая черепица устанавливается в кляммеры на коньковых черепицах и закрепляется шурупом поверх соседних коньковых черепиц.

Коньковые черепицы раскладываются на малом коньке по обычной методике, но последняя черепица, выходящая на стык ендов, подрезается с обеих сторон и фиксируется к коньку шурупом с обязательным использованием герметика.

Шаг 8 – чем важен монтаж конькового аэратора

Конек играет важную роль в устройстве кровельной вентиляции, которая помогает движению воздуха и удаляет конденсат из подкровельного пространства. Рассмотрим вариант устройства сплошного аэратора, устанавливаемого на коньке кровли по всей его длине. Гонты, формирующие стык кровли, подрезаются вдоль оси. Потом делается прорезь подкладочного ковра и самой кровельной конструкции для прохода воздуха – с определённым интервалом и отступом от края кровли. Сверху, вдоль оси укладывается сплошной пластиковый аэратор. После чего он закрывается коньково-карнизной черепицей по технологии, аналогичной устройству ската крыши.

Монтаж коньков

Установка коньковой плитки. Коньковая черепица получается в результате деления карнизной черепицы на 3 части или изготавливается из обычной кровельной плитки. Монтируют ее на конек кровли, прибив при этом четыре гвоздя, таким образом, чтобы гвозди оказались под следующей черепицей.

Конек кровли из битумной черепицы

Хранение и упаковка

Битумную черепицу складируют и перевозят на деревянных поддонах. На один поддон укладывается несколько десятков пачек, в каждой пачке находится 20-25 гонтов (в основном — это 2 — 3 кв.м. готового кровельного покрытия). Поддоны с гибкой черепицей не должны подвергаться воздействию прямых солнечных лучей во избежание преждевременного спекания клеевого слоя с защитной пленкой. Также не допускается складирование поддонов с упаковками друг на друга.

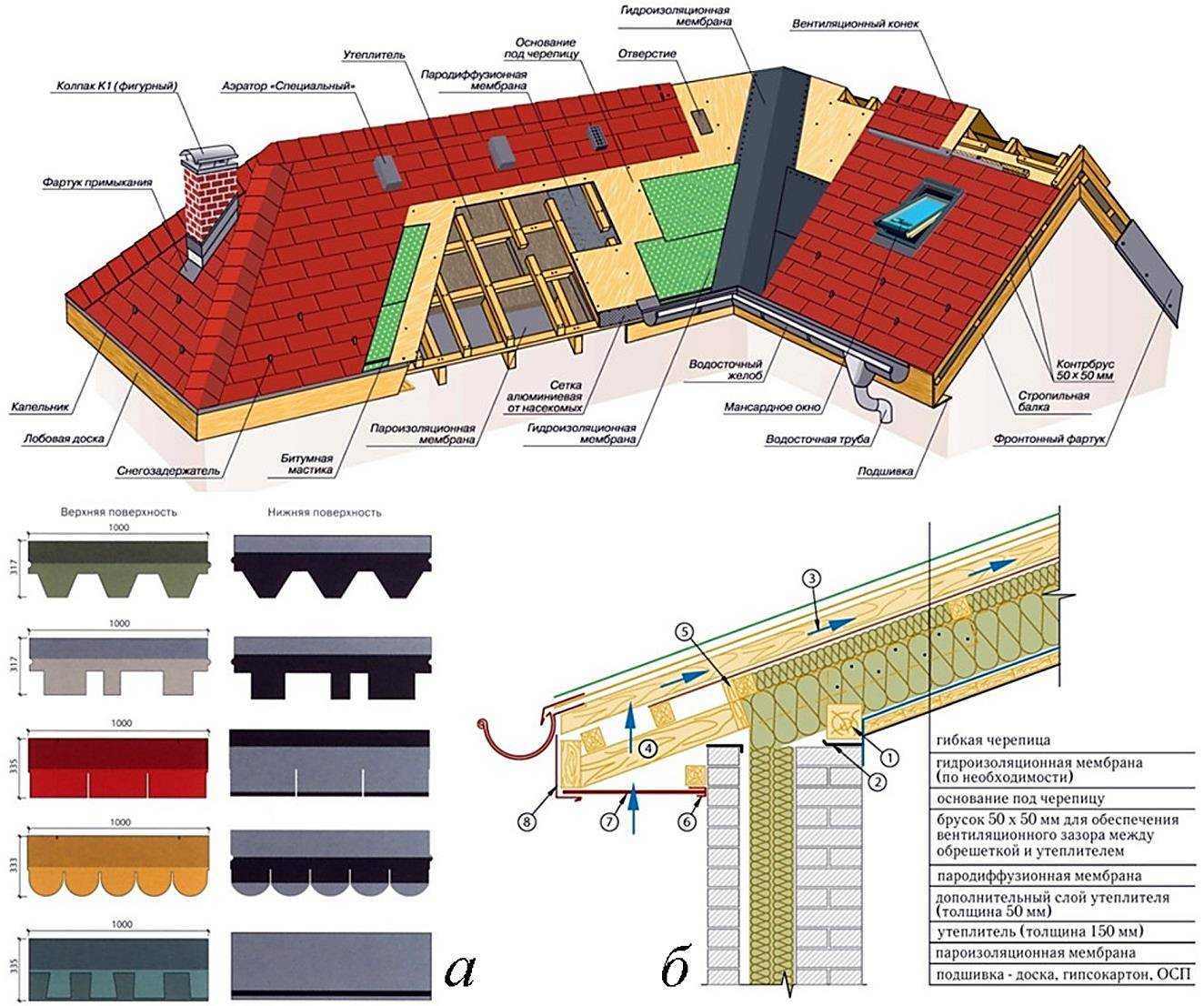

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

• холодные,
• тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

• шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
• сплошной настил (из фанеры, OSB или доски-шалёвки);
• изоляционную подкладку;
• битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

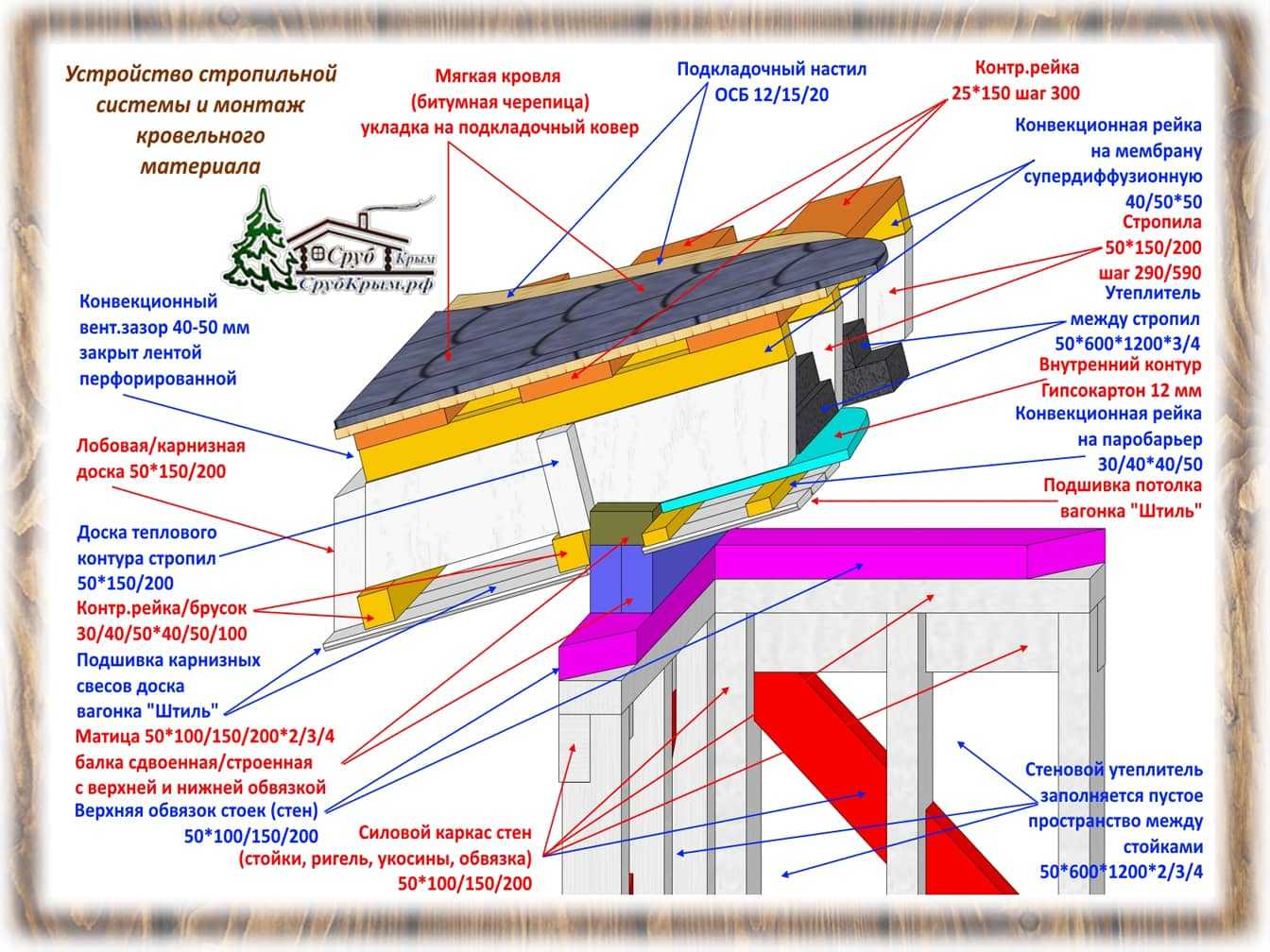

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

• рейки для монтажа обшивочных панелей;
• пароизоляционная гидрозащитная плёнка;
• слой теплоизоляции;
• гидроизоляционная ветрозащитная паронепроницаемая мембрана;
• контрбрус;
• разреженная обрешётка;
• сплошной настил;
• подкладочное основание;
• гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.
