Определение плана крыши и его необходимость

Виды плоской кровли: неэксплуатируемая и инверсионная

Дешевле, конечно, обходятся неэксплуатируемые кровли. А эксплуатируемые, которые правильно называть «инверсионными», включают в себя дополнительные материалы.

Отдельный вид плоской кровли жилого дома – эксплуатируемая. Т.е. та, по которой будут ходить люди и стоять какие предметы. Это тот же сад, или спортплощадка, или летнее кафе. Все это создает немалые нагрузки на кровлю, а потому устройство ее уже отличается от той, которая предназначена только лишь защищать дом от осадков.

Итак, основная разница в устройстве традиционной и инверсионной кровли в том, что во в первой слой теплоизоляции находится под гидроизоляцией, что вполне логично, а во второй – над ним. Но во втором варианте гидроизоляция оказывается более защищенной от ультрафиолетовых лучей и температурных перепадов. Такая конструкция более долговечна и функциональна: на ней смело можно устраивать газон или класть тротуарную плитку.

А теперь более подробно.

Но на неэксплуатируемую кровлю тоже изредка может подниматься человек – для того же ремонта, например.

Т.е. в традиционной плоской кровле верхним слоем служит гидроизоляция, и именно она подвергается всем механическим и температурным нагрузкам.

Отдельный ее вид — кровля с прижимным слоем, которая рассчитана на то, что по ней может время от времени ходить человек:

Стандартный наклон инверсионной кровли – 5-7%. Инверсионный способ предполагает, что слой теплоизоляции располагается уже поверх гидроизоляции, которая теперь одновременно еще и служит пароизоляцией.

Причем пирог инверсионных плоских кровель может быть самым разным. Все зависит от того, что вы собираете устроить на крыше: террасу, мини-бассейн (и такое – не редкость) или сад. Но основание все равно будет общим: делается монолитная стяжка, которая выравнивает всю поверхность, затем укладывается гидроизоляция и все это накрывается утеплителем. А поверх уже – цементно-песчаная смесь или резиновое покрытие.

Заметим, что активная эксплуатация крыши – это частые повреждения изоляционного слоя, из-за чего влага пробирается к утеплителю и замерзает зимой. Со временем портится весь кровельный пирог, а потому без вентиляционной системы плоской кровле не обойтись.

Цементно-песчаная стяжка способна еще лучше распределить слой давления на теплоизолятор, но ее необходимо дополнительно армировать сеткой от растрескивания.

Скатная кровля – что нужно знать для составления плана

Скатная крыша – это конструкция, которая расположена под углом к основным стенам здания. В большинстве случаев их разделяют на две группы:

• с чердаком;
• без чердака.

Двускатные крыши устанавливаются на любых возводимых зданиях. Чаще всего их применяют на дачах, индивидуальных загородных и деревенских домах.

Односкатная крыша в разрезе похожа на прямоугольный треугольник, который лежит на катете и гипотенузой ему служит стропильная нога.

Делая чертеж кровли, специалист должен внести туда данные о всех размерах, сечении и местоположении каждой части крыши. Обязательно указывается, каким образом будет произведено крепление, на каком расстоянии от стропил находится конек, угол наклона и размеры балок.

Даже классическая и простейшая двускатная кровля делается по заранее подготовленным схемамИсточник ms.decorexpro.com

Виды двухскатной кровли: чертежи и планы конструкции

В зависимости от фантазии проектировщика двускатная крыша может быть разной формы. Но в архитектуре есть несколько типовых видов:

• Симметричная двухскатная крыша – в этом случае оба ската идентичны по форме и размерам. Конек такой крыши расположен ровно по центру.
• Несимметричные двускатные крыши. В таких крышах конек значительно смещается то в одну, то в другую сторону. При этом угол наклона одного ската всегда больше от противоположного.
• С ломаными скатами. Такие крыши используются в том случае, если запланировано размещение мансарды или чердака.

Обрешетка на двухскатную крышу

Обрешетка на двускатную крышу устанавливается в зависимости от вида кровельного материала и его марки. Так же учитывается расстояние от одной поперечной ступеньки укрывного листа к другой.

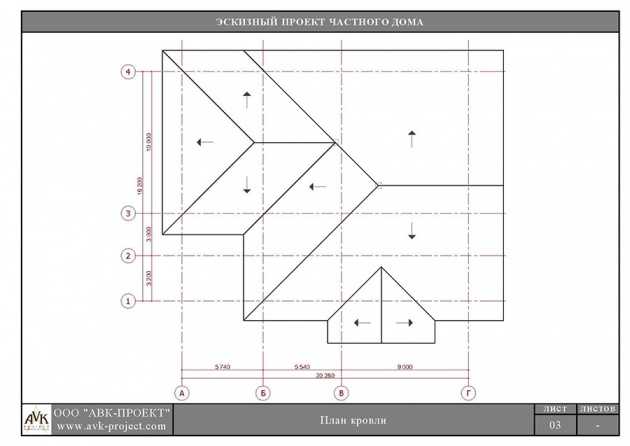

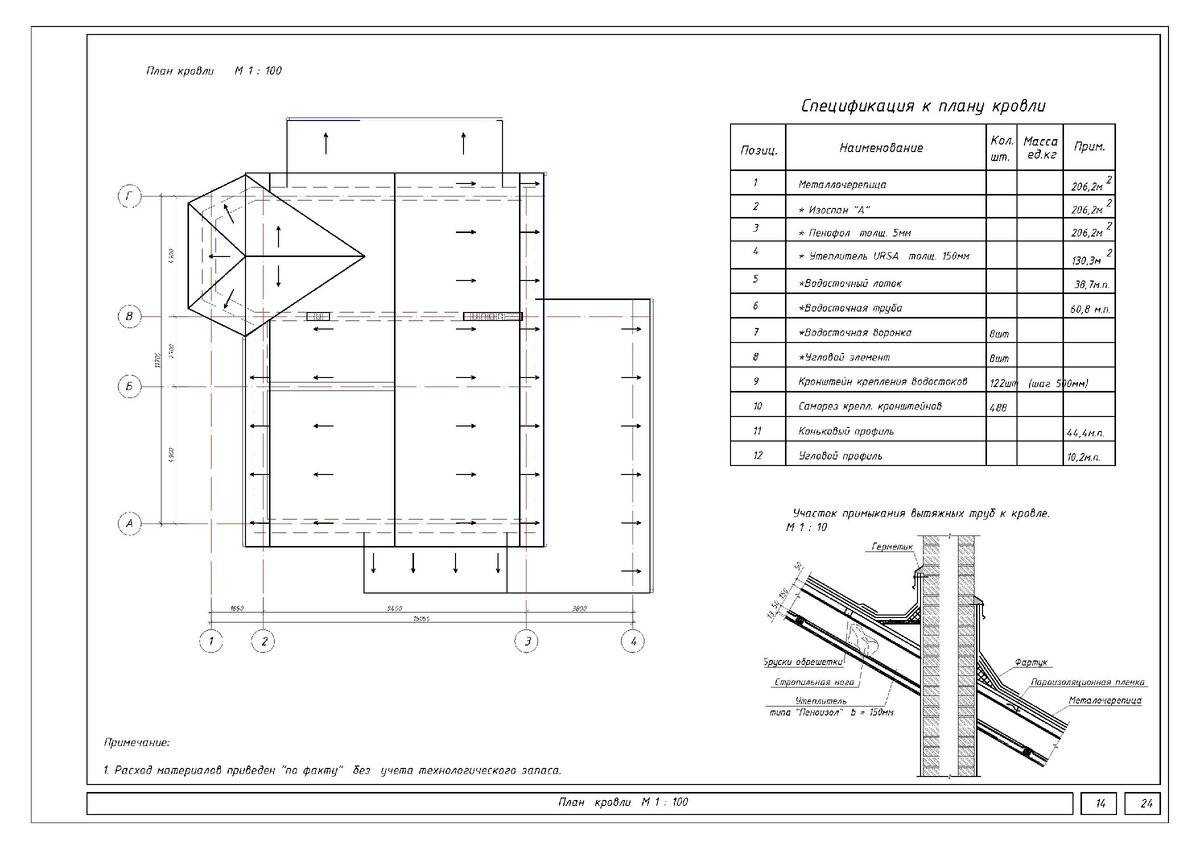

Планы и чертежи двускатной кровли

Прежде чем приступать к составлению плана двускатной крыши, нужно выяснить количество водосточных труб, принять ко вниманию коммуникации, вентиляционную систему, окна. Затем проводятся расчеты всех необходимых материалов. Но при этом следует иметь ввиду, что закупка должна делаться с запасом, поскольку в связи с некоторыми аспектами, их может не хватить. В первую очередь это зависит от качества.

Конструктивные особенности и материалы

Плоская кровля представляет собой конструкцию многослойного типа, для которой, помимо качества подобранных материалов, значение играет последовательность выполнения работ и соблюдение четких интервалов между укладкой материалов. При этом все манипуляции должны быть предусмотрены еще на этапе создания проекта дома с плоской крышей.

С каких элементов состоит крыша?

Жесткое основание

В качестве него используется железобетон

Важно, чтобы до начала укладки материалов бетонная поверхность было ровной и очищенной. Обязательный этап – заливка стяжки для перекрытия трещин, скол, щелей. Раствор должен полностью затвердеть перед продолжением укладки

Раствор должен полностью затвердеть перед продолжением укладки.

Пароизоляция

Образование влаги и скопление конденсата недопустимо, поскольку подобные явления могут уменьшить теплоизоляционные свойства утеплителя. Для предотвращения этого поверх стяжки используется паробарьер. Все швы материала проходят полную герметизацию.

Утеплитель

Как правило, используется пенополистирол специальных марок. Он отвечает требованиям по безопасности, пожаростойкости, обеспечивает отличную теплоизоляцию. Материал не подвержен гниению, сжатию и выдерживает механические нагрузки.

Гидроизоляция

Выбираются материалы с повышенной гидрозащитой, прочностью на разрыв, неподверженностью горению. Они должны хорошо переносить перепады температур и не быть подверженными к развитию микроорганизмов и грибков, а также подходить для установки тяжеловесных предметов без опасений повредить поверхность. Это могут быть ПВХ, EPDM или диффузные мембраны, напыляемая гидроизоляция. Крыши неэксплуатируемого типа отделываются, как правило, рубероидом или битумом.

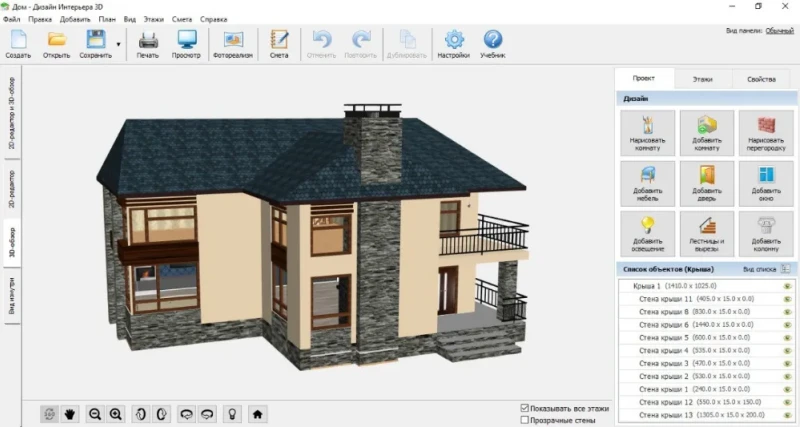

Делаем проект крыши в 3D-программе на ПК

Если вы решили создать проект крыши своими руками или просто хотите видеть, как ваш дом будет выглядеть с разным типом кровли, прежде чем заказать проект профессионалу, рекомендуем вам смоделировать эскиз в простой программе. Для примера возьмем Дизайн Интерьеров 3D. Софт не обладает сложным мудреным интерфейсом, как у Автокада, и не требует от вас специальных навыков. В программе можно воспроизвести чертеж вашего настоящего дома, нарисовав его с нуля с учетом реальных параметров, или загрузить изображение помещения и рисовать по нему.

После того как с основной частью работы будет покончено, выберите крышу для будущего строения. Сделать это можно через одноименную кнопку в правом нижнем углу экрана.

Появится окно с вариантами крыш.

Выберите нужный и нажмите «Далее». А далее нужно определиться с типом материала покрытия и цветом. В каталоге доступны самые популярные текстуры. Вы можете воспользоваться ими или загрузить фото собственных прямо со своего ПК.

Дополнительно можно изменить материал торца и вид подшивки свесов. Также следует задать параметры крыши (высоту конька, свесы), подогнав их под свои, реальные значения.

Если вам не нравится результат, отмените изменения посредством дугообразной стрелки вверху рабочего экрана. Повторите алгоритм действий еще раз, указав новый вариант крыши и вид кровельного материала.

А вот итоговый результат нашей работы в программе: мы создали проект двухэтажного дома и выбрали для него крышу. Нужно определиться с материалом и цветом кровли.

А здесь просто поменяли цвет кровельного настила. Очень удобно, что можно “примерить” разные оттенки и выбрать лучший:

Попробовав несколько вариантов, решили все же остановиться на первом – темно-синяя черепица выгодно оттеняет светлую штукатурку дома. Видоизменять можно не только крышу и ее элементы, но и стены дома (снаружи и внутри), тип оконных рам, цвет водосточных труб и отделки фундамента. Если вам непонятно, как работать в программе, вы всегда сможете посмотреть видеоурок, воспользовавшись встроенными подсказками.

Кстати, если вы разрабатываете проект загородного дома, то не лишним будет уделить внимание наружной территории. Составьте список желаемых объектов, которые хотите разместить на участке, и визуализируйте результат при помощи программы для ландшафтного дизайна

Проектирование и ошибки

Распространённой ошибкой является то, что владельцы будущих домов не всегда учитывают количество используемых строительных материалов и форму кровельного комплекса при составлении чертежей. Если вы не уверены в правильности составления схем, лучше довериться специалистам. При составлении схем кровельных конструкций специалисты руководствуются строительными нормами и собственным опытом. Такой подход значительно снижает риски образования ошибок и дефектов.

Более подробно о том, как составить схему можно узнать из видеоролика

Стоит отметить, неправильно начерченный уклон кровли приводит к дополнительным нагрузкам в зимний период. При наличии каких-либо препятствий для ухода снега крыша испытает высокую механическую нагрузку на стропильную систему. Специалисты отмечают из практики, чаще всего при составлении плана кровли допускаются ошибки в вентиляционных элементах кровли.

Составление чертежей кровли может быть несложным при условии отсутствия специфических конструктивных элементов. В любом случае, при составлении эскизов и чертежей кровли рекомендуется обращаться к специалистам. Профессионально составленный план крыши позволит избежать возможных ошибок, увеличит безопасность строения и значительно сэкономит расходы на покупку кровельных материалов.

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика

Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.
Кровельное покрытие (завершенный вид)

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются  конструктивные параметры.  Если проектом обусловлена необходимость подрезки листов, важно  предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться

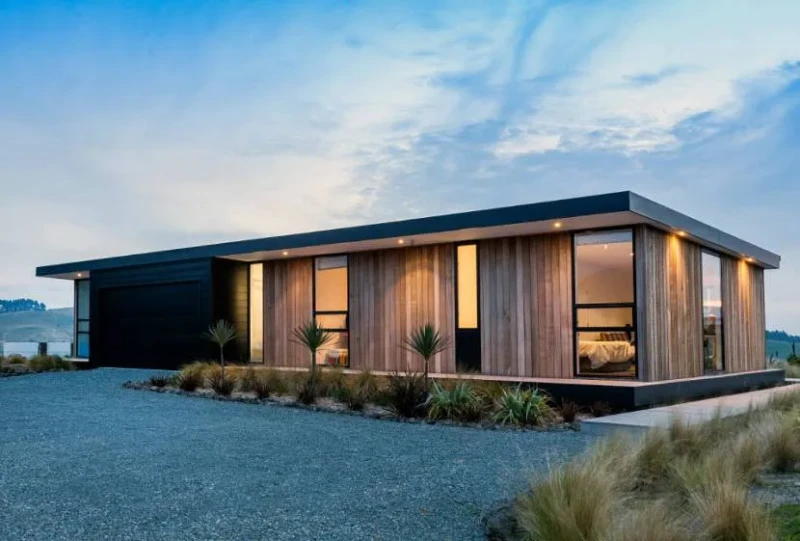

Преимущества каркасных домов с плоской крышей

Даже если каркасный дом сооружается без эксплуатируемой крыши, это по многим позициям одна из лучших конструкций частного домостроения. Вот преимущества этого дома:

• плоская крыша – конструкция без сложной стропильной системы, в которой используется большое количество пиломатериалов, их отсутствие упрощает кровлю и удешевляет ее;
• удобство монтажа крыши, плюс высокая скорость ее возведения;
• если правильно рассчитать и грамотно спроектировать, то можно создать эффективную систему водоотведения;
• минимальные затраты на приобретение и укладку кровельного материала;
• современный внешний вид;
• долгосрочная эксплуатация.

Видео описание

В видео показано, как решаются проблемы, связанные с обустройством плоской крыши на каркасном доме:

Заключение по теме

Итак, мы постарались для Вас собрать всю информацию, касающуюся сооружения плоской крыши на каркасном доме. Как показывает практика, этот вариант кровельной конструкции не только современный с презентабельным внешним видом, но и экономичный по всем позициям. И если грамотно подойти к его возведению, то можно увеличить полезные квадратные метры за счет самой кровли, которую в таком случае называют эксплуатируемой.

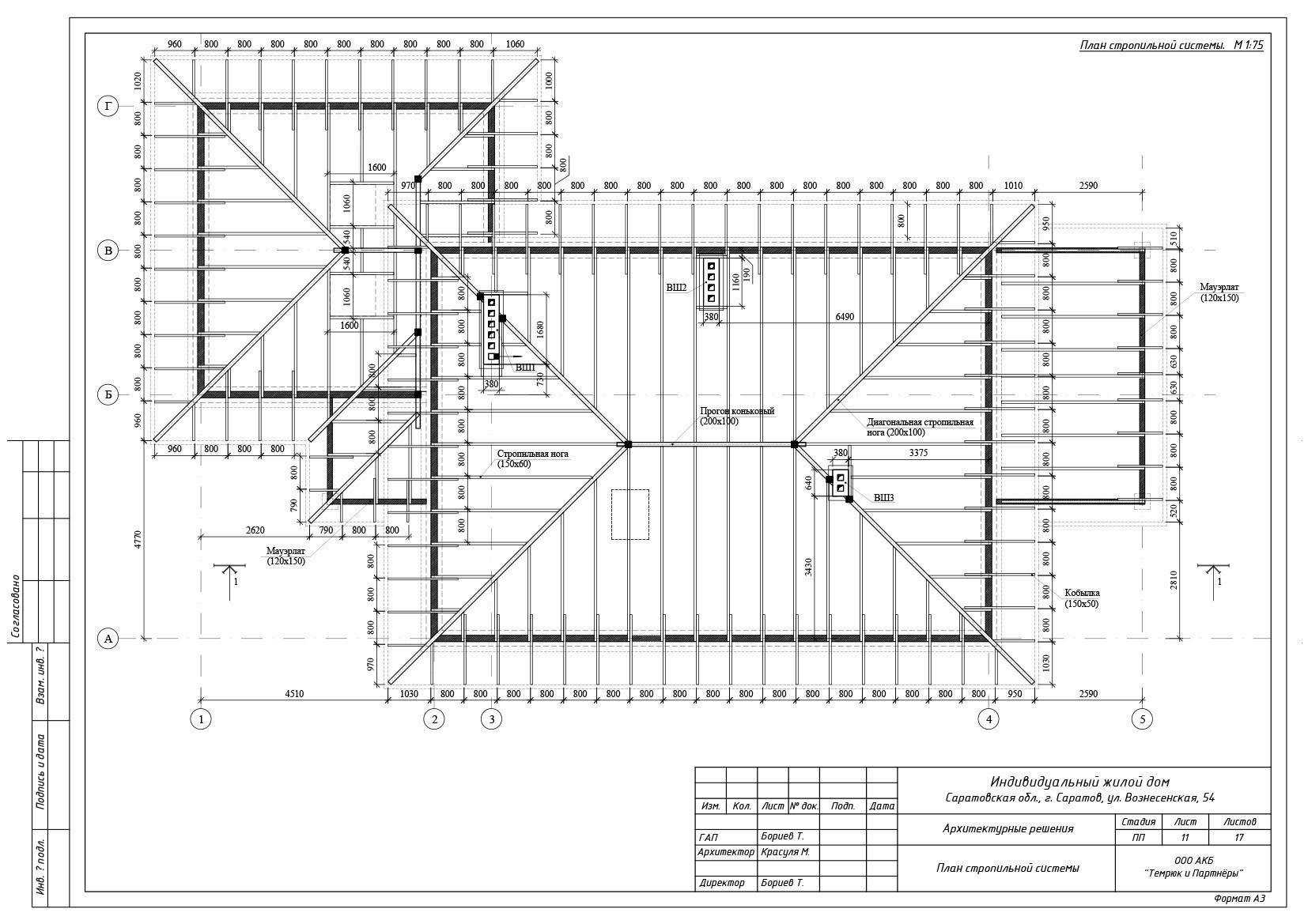

Основные детали плана крыши

План двускатной кровли — чертеж либо рисунок, где схематически детально изображены конструктивные элементы крыши в нескольких проекциях. Чертеж двухскатной крыши составляется с учетом соблюдения всех этапов работ, согласно которого в будущем и происходит ее возведение. Схема может отображать:

• используемые брусья для обрешётки;
• стропилины и балки;
• схему укладки теплоизоляции и гидроизоляции;
• схема размещения покрытия кровли;
• места дополнительных креплений;
• система вентиляции, дымохода и вентиляции.

Тип крыши может быть абсолютно любой: односкатный, двускатный, много скатный, вальмовый либо шатровый. Для каждого типа и проекта строения используется различный строительный и кровельный материал, способный обеспечить надежное и прочное покрытие. На фото представлен чертеж кровли рабочего проекта дома.

В состав чертежа в обязательном порядке должна входить расчетная часть стропильной системы. Такая информация позволит понять способность максимальной нагрузки, которую может выдержать крыша. Помимо расчетов схема кровли должна иметь план:

• ливневой канализации;
• места соединения скатов;
• площадь используемого комплекса;
• схему примыкания крыши к парапету, в том числе без прижимного профиля;

Минусы плоских крыш

У обычных скатных крыш присутствует подкровельное пространство, которое обеспечивает хорошую теплоизоляцию, а вот у плоских крыш оно отсутствует. Именно поэтому чердак необходимо делать очень теплым. То есть нужно будет осуществить тепло- и гидроизоляцию с использованием современных и дорогих материалов.

Монтаж плоской кровли должны осуществлять только специалисты с соблюдением всех жестких требований. Иначе можно получить протекающую крышу, которая не сможет выдержать даже небольшой снегопад.

Серьезный недостаток – скопление снега, который придется чистить вручную. Конечно же, бороться со снежными заносами можно и более современными методами, например, посредством теплого кабеля (снег будет постоянно таять, а вода сама стекать с крыши).

План плоской кровлис эксплуатируемой поверхностью

Пример проекта плоской эксплуатируемой крыши

Первый и наиболее простой способ – бетонные плиты, используемые в качестве перекрытий. Такие несущие конструкции обязательно должны иметь соответствующий запас прочности. При использовании этого метода постройки, тяжелую технику привлечь вы не сможете.

Твердая кровля с использованием бетонных плит требует утепления, которое можно будет обустроить только изнутри здания.

Кровельные перекрытия могут быть созданы с помощью опорных балок из металла. В этом случае применяются тавровые (выполненные в виде буквы Т), двутавровые балки, швеллера (№ 14 – 16). Поверх балок укладывают дощатый настил с толщиной как минимум 22 мм. Следующим слоем насыпают керамзит (150 мм) и делают бетонную стяжку.

Чертеж кровли плоской кровли также может предусматривать укладку кровельной мембраны, которая обеспечит необходимую гидроизоляцию.

Самый современный способ обустройства твердой кровли – применение керамических кровельных блоков. Эти блоки обеспечивают отменную прочность кровле и хорошую тепло- и звукоизоляцию. Укладывают их непосредственно на балки опоры. Кроме прочего, такая кровля будет абсолютно устойчива к влаге.

Стяжка в этом случае может производиться без керамзитной засыпки.

Выбранный способ должен заранее предусматриваться планом кровли плоской крыши. Чертеж будет сильно зависеть от будущего покрытия.

Стоит заметить, что последний приведенный способ является самым дорогостоящим, но и наиболее надежным.

Если вы все же решились возвести дом с плоской крышей, тщательно разработайте проект крыши одноэтажного дома или любого другого. Помните, что такая кровля особенно чувствительна к внешним условиям и требует отличной гидроизоляции. Выполните все условия возведения такой крыши правильно, и результат непременно вас обрадует!

План плоской кровли

Плоская крыша придает строению современный и стильный вид, помимо этого, такие проекты просты в разработке и обходятся дешевле при монтаже.

Однако, данная кровля особенно чувствительна к атмосферным воздействиям и требует хорошей гидроизоляции.

Чертеж будет зависеть в первую очередь от выбранного покрытия.

План плоской кровли отражает расположение элементов водосточной системы.

Поскольку осадки не должны оставаться на кровельном покрытии, для их отведения необходим уклон не менее 2%.

Как правило, оптимальной величиной считают 5 — 15°.

Если для региона характерны сильные дожди или интенсивное таяние снега, одного уклона недостаточно, нужна водосточная система.

Часто ее делают внутренней конструкции, при этом один стояк обслуживает площадь 150 — 200 кв.м.

В частном домостроении наружные водостоки создают с помощью переливных окон, которые размещают вместе с ливнеприемником на парапете кровли.

Если линии сливов находятся на разных уровнях, план кровли плоской крыши должен отображать форму фасада.

Проекты частных домов не всегда предусматривают определенный угол ската, в данном случае для хорошего водоотведения нужно будет провести разуклонку — создать наклон при помощи насыпных материалов с бетонной стяжкой или полистирольных плит.

Процесс разуклонки

– устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен , вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:

• Засыпным материалом. Керамзит или перлит засыпают так, чтобы сформировать рекомендованный уклон плоской кровли и заливают цементным молоком.

• Термоизолирующим материалом. Плиты утеплителя укладывают так, чтобы задать угол поверхности кровли, то есть слои у основания будет меньше, чем у конька.

• Заливкой бетона. Заливают бетон в предварительно оборудованную опалубку, которая налажена с определенным углом.

• Пластиковыми панелями. Для создания уклона кровли используют специальные панели из пластика, разные по толщине. Это, пожалуй, самый дорогой способ разуклонки.

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Возможные сложности

Ошибки, допущенные в ходе возведения монолитной плоской крыши проявляются в виде трещин или других серьезных дефектов и в основном связаны с потребительским качеством бетона и неисполнением технологических нормативов монтажных работ.

Основные дефекты монолитных крыш, которые возникают при нарушении технологического процесса производства и укладки бетонного раствора:

1. Трещины по поверхности — низкокачественный процесс трамбовки, нарушение температурного режима при производстве работ, нарушение качественного состава бетона, большое процентное содержание воды и песка.
2. Оголение армокаркаса — нарушение технологии при установке армосетки, недостаточный слой бетонного раствора и его распределении в опалубке.
3. Неправильное расположение швов — нарушение технологии работ и несоблюдение равномерности подачи раствора.
4. Присутствие малоуплотненных зон — нарушение равномерности подачи раствора и его последующего уплотнения.
5. Плохая гидроизоляция — нарушение кровельного пирога.
6. Обнажение утеплителя — нарушение технологии гидроизоляции монолитной плоской крыши.
7. Усадочные трещины — при большой толщине из-за неравномерности остывания монолитного основания, для уменьшения дефекта, требуется установка газоотводных трубок, чтобы увеличивающиеся в объеме пары не разрывали толщу бетона.
8. Наплыв бетона на монолитной поверхности опалубки и неаккуратная заливка бетона.
9. Нарушения уклона монолитной крыши — дефект критический, может быть частично выровнен за счет дополнительного слоя бетона.
10. Образование белесых пятен — нарушения при приготовлении бетонного раствора, приводит к коррозии внутренней арматуры и существенно снижает прочность монолита.
11. Сквозная вертикальная трещина — критический дефект, ошибки при расчете крыши, недостаточная прочность стен и фундамента, требуется срочный ремонт.

Плоская крыша

Теперь о плоской кровле. Свое название она получила лишь потому, что угол ее наклона не превышает 5°. То есть чисто зрительно сложно понять, что у крыши есть уклон. Обычно такие кровельные конструкции формируются бетонными плитами перекрытия, на которые заливают стяжку из бетонного раствора. Последняя и формирует требуемый наклон.

Но такие крыши, то есть из бетонных конструкций, требуют под себя мощные стены, которые бы выдерживали вес самих плит перекрытия, плюс остальные материалы, формирующие уклон и кровельное покрытие. В каркасном строительстве эту технологию не применяют. К тому же плоские крыши и каркасные дома до недавнего времени, как бы считались нонсенсом.

Но время диктует другие нормы, потому что научно-технический прогресс не стоит на месте. Новые технологии и материалы дают сегодня возможность построить дома из каркаса, но при этом не устанавливать над ними крыши скатного типа. Поэтому дальше будем разбираться с плоской кровлей в каркасном доме.

Плоская крыша с углом наклона не больше 5°Источник inrosstroy.ru

Рассчитываем площадь крыши

Из предыдущего блока вы уже поняли, насколько важно знать площадь крыши. Здесь все просто: нужно длину умножить на ширину

Однако формула работает только в том случае, если кровля односкатная. Когда речь идет о сложных конструкциях (купольной, многощипцовой), то нужно тщательно вымерять размеры каждого ската. После подсчитать площадь каждого из них и полученные значения сложить. Даже если вы решили самостоятельно делать проект и реализовывать его, проверьте правильность своих расчетов с помощью профессионалов или хотя бы специализированных программ – подойдут FloorPlan3D и Autocad.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

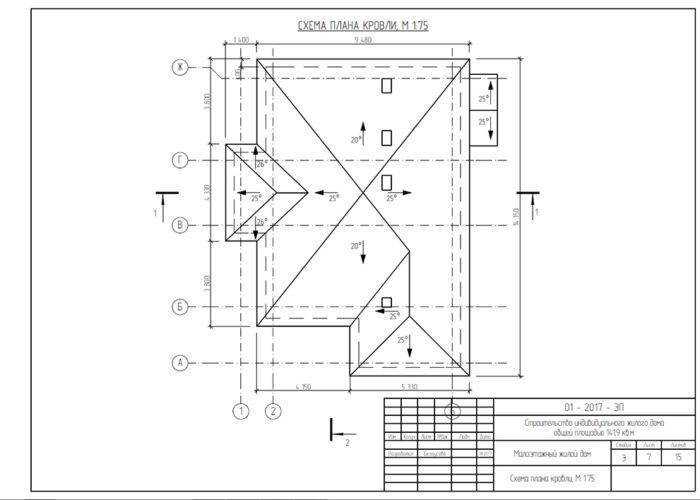

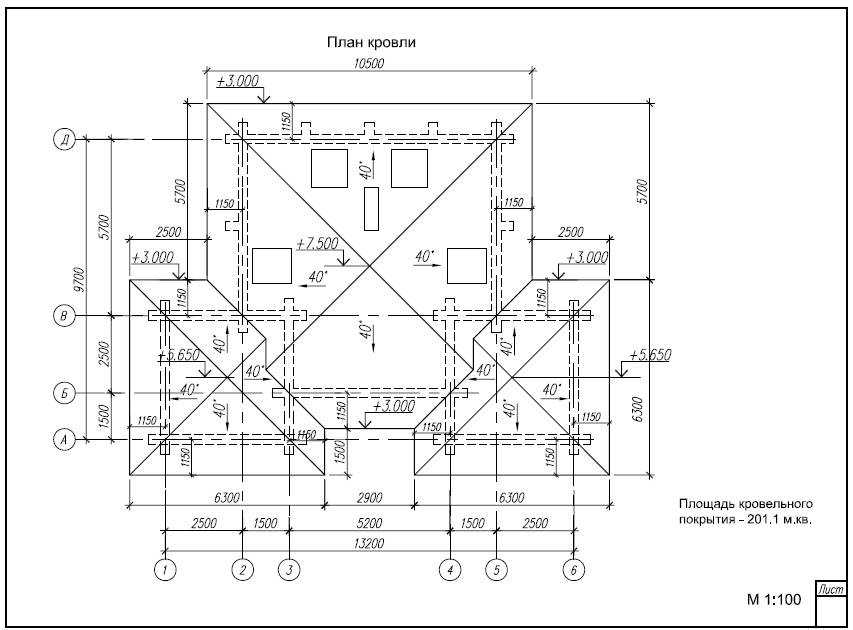

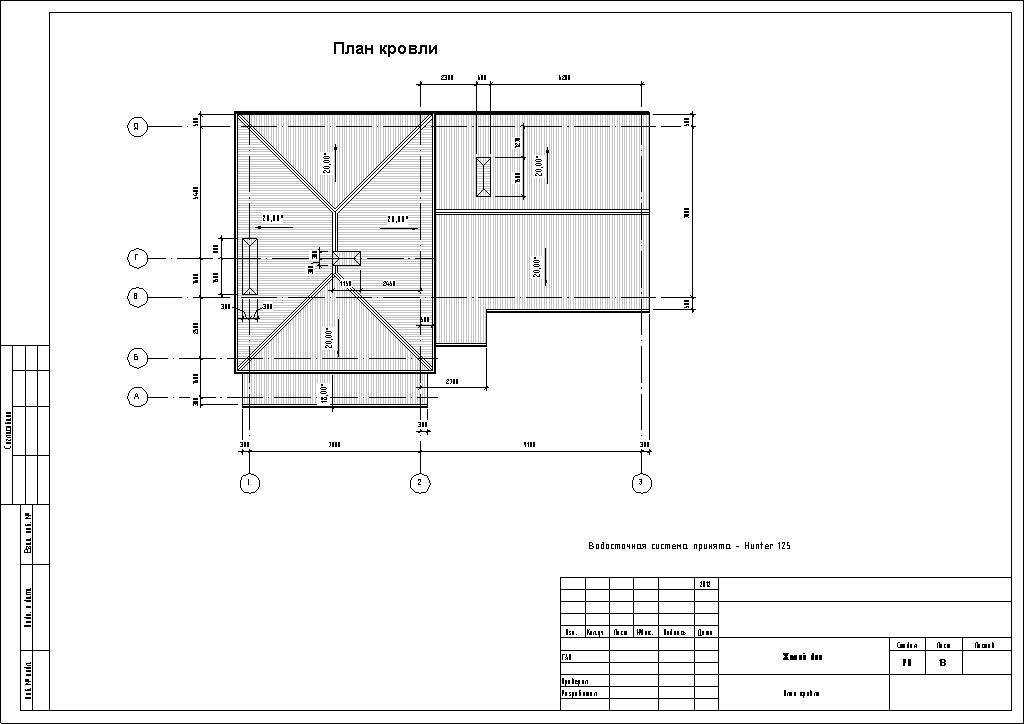

Как чертить план кровли

Общи сведения о построении чертежей планов крыши промышленных и общественных зданий: для построения чертежа план подразделяют на прямоугольники, согласно плану здания. Внутри прямоугольников наносят линии, которые будут обозначать коньки и ендовы – наружные и внутренние сопряжения скатов. Эти линии являются проекциями основных элементов стен, потому модель крыши лучше представит в объеме. Часть прямоугольников будет располагаться за пределами стен. Это обязательное условие к правильно выполненному плану кровли (крыши), так как они должны иметь свес.

План кровли скатной крыши отличается наличием большего числа линий-проекций коньков и ендов, так как скаты имеют большой уклон, кроме того, такие крыши часто делают сложной формы. План кровли плоской крыши часто ограничивается всего несколькими линиями.

Построение видов спереди или с боку осуществляется с учетом уклонов скатов крыши (кровли). Уклон крыши задается на этапе проектирования домов и определяется назначением здания, его типом, выбранным кровельным материалом и др.

3 правила вычерчивания плана крыши (кровли) скатной (плоской):

• пересечение двух скатов образует конек (ендову). Ее проекция на плане делит угол прямоугольники на равные части;
• если линии свесов параллельны, то линия конька будет им параллельна… ее проекция будет находиться в середине, если другое не определяет тип крыши (к примеру, если скаты не равны);
• когда в точке сходятся две линии пересечения, то через нее, скорее всего, будет проходить и третья.

Предлагаемый порядок работы в программах для черчения:

• обвести полилинией имеющийся план дома;
• скопировать его, а также контуры основных стен на чертеж с планом кровли (крыши);
• обозначить линией проекцию верхнего конька дома;
• начертить оставшиеся коньки и ендовы, пользуясь тремя правилами, приведенными выше;
• разместить на плане кровли (крыши) вентиляционные и дымовые каналы;
• разместить мансардные окна (если они имеются);
• направления водостоков, уклоны скатов, отметки;
• указать размеры на плане (по осям и контурам).

Прочитав этот урок у вас не должно оставаться вопросов на тему того, как чертить план кровли – план дома, согласитесь, что весь чертеж – это всего несколько линий! Однако вопрос: как чертить план стропил еще не решен.

Материалы

Для строительства 1-этажных коттеджей с плоской крышей используются различные материалы, однако стоит иметь в виду, что не все они подойдут для российского климата. Зимой практически на всей территории России выпадает большое количество снега, что сильно увеличивает нагрузку на плоскую крышу. Поэтому нельзя делать стены из легких и недостаточно прочных материалов. В связи с этим популярные каркасные постройки не подойдут, но есть другой быстровозводимый вариант.

Различаются материалы для перекрытий и для стен. Если для стен подойдут практически все прочные типы (монолит, кирпич, дерево), то для кровли придется выбирать вид строительного сырья более тщательно.

Железобетонные плиты

Пустотные или плоские железобетонные плиты применяются в современном строительстве для перекрытий этажей. Они обладают достаточной прочностью, чтобы выдержать вес плоской крыши.

Плиты обладают множеством положительных качеств:

• прочностью;
• долговечностью;
• хорошими звуко- и теплоизоляционными характеристиками;
• быстротой установки;
• устойчивостью к коррозийным явлениям.

8фотографий

Профнастил

Для перекрытий используется специальный профнастил, который называется несущим. Как и предыдущий вариант, он прекрасно подходит для укладки в качестве плоской крыши. Несущий профнастил пользуется большой популярностью преимущественно из-за своей дешевизны. Этот материал стоит значительно меньше всех остальных. Однако низкая цена не помешала ему зарекомендовать себя как долговечный и универсальный материал, который обладает отличной способностью выдерживать большие нагрузки, которым подвергается плоская крыша.

Несущий профнастил весит гораздо меньше, чем железобетонные плиты, поэтому оптимально подходит для создания плоских крыш в среднем климатическом поясе с небольшим количеством осадков в зимнее время.

Монолитный бетон

Данный материал используется для перекрытий довольно редко из-за сложности монтажа. Здесь сначала нужно приготовить смесь, после чего можно осуществить заливку. Это под силу только настоящим профессионалам своего дела. Однако нельзя не отметить, что монолитный бетон в качестве плоской крыши отлично эксплуатируется, но только при условии, что технология изготовления и монтажа была соблюдена полностью.

СИП- или сэндвич-панели

В каталоге каждого уважающего себя строительного агентства есть типовые проекты одноэтажных домов с плоской крышей из СИП-панелей

Обратите внимание, что коттеджи из этого материала лучше всего именно заказывать. Строительство требует соблюдения особой технологии, поэтому новичку работать с сэндвич-панелями может быть сложно. Говоря о достоинствах панельных домов, можно отметить их низкую теплопроводность и высокие шумоизоляционные характеристики

Строительство же обходится куда в меньшую сумму, чем из кирпича. При этом отказ от скатной кровли тоже играет немалую роль

Говоря о достоинствах панельных домов, можно отметить их низкую теплопроводность и высокие шумоизоляционные характеристики. Строительство же обходится куда в меньшую сумму, чем из кирпича. При этом отказ от скатной кровли тоже играет немалую роль.
