Этапы монтажа железобетонного (монолитного) гаража своими руками, размеры и строительство

Технология строительства утепленной плиты

С целью защиты дома от теплопотерь можно создать утепленные плитные фундаменты своими руками — пошаговая инструкция и чертежи помогут реализовать такую задачу в сжатые сроки. Любая железобетонная монолитная плита включает в себя несколько слоев, а при наличии утепляющих элементов их количество возрастает

Чтобы получить требуемое качество, важно правильно создавать каждый уровень

Подготовка основания

На начальном этапе производится подготовка основания. Параметры котлована должны соответствовать размерам постройки и быть больше на 1 м. На выделенном участке снимается слой плодородной почвы, а по краям котлована фиксируются дренажные трубы, которые будут отводить поверхностные воды.

Дно тщательно разравнивается, ямы засыпаются, а возвышенности удаляются. На обработанную поверхность укладывается слой геотекстиля — он должен покрыть дно и стенки котлована.

Дальше высыпается чистый песок средней фракции слоем в 20-30 см. Для его трамбовки используется виброплита. Поверх насыпается щебень равномерным слоем с последующей трамбовкой. Еще на подготовительном этапе следует установить все инженерные системы.

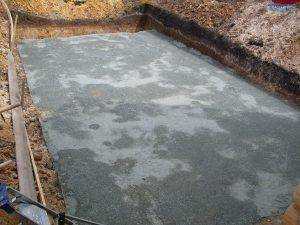

Бетонная подготовка

По периметру углубления устанавливаются опалубка из досок толщиной 40 мм или фанеры с параметрами 18-21 мм. Высота конструкции определяется с учетом толщины оставшихся слоев. По краям опалубки удобно отслеживать уровень бетонного раствора, поэтому лучше использовать обрезную доску. На гравийную подушку помещается бетон слоем 100 мм.

Для этой работы подходит материал невысокой марки — В7,5 или В10. Наличие бетонного слоя обеспечит надежную основу для гидро- и теплоизоляции.

Гидроизоляция

Поскольку монолитная плита фундамента под частный дом заглублена в почву, ее нужно покрывать слоем гидроизоляции. Для этих целей применяют обмазочную и рулонную изоляцию. Основание нужно очистить от пыли, а потом пропитать керосином или растворителем. При фиксации рулона его можно выпускать за пределы на 10-15 см.

Утепление

В качестве утепляющего материала для фундамента применяют экструдированный пенополистирол с повышенной плотностью. Этот слой должен обладать толщиной 10-15 см. Точные параметры зависят от условий эксплуатации.

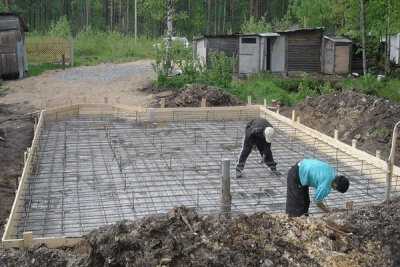

Армирование

Роль армирующего элемента выполняет ребристая арматура класса AIII диаметром 12-14 мм. Ее укладывают вдоль и поперек, соблюдая шаг 15-30 см. Параметры армирования определяются отдельными расчетами. В процессе армирования создается клетка.

Заливка бетоном

Параметры плиты могут меняться в зависимости от разных факторов и варьироваться от 20 до 50 см. Заливать ее нужно бетонным раствором марки В30 за 1 прием, исключая появление вертикальных швов.

Лучше заказать бетон с доставкой и заранее распределить его порции. Уплотнять материал нужно глубинными вибраторами с высокочастотными колебаниями.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Заливка бетонного раствора

Желательно для монтажа фундаментной плиты использовать автомиксер, который сможет заготовить нужное количество бетона за короткий промежуток времени без потери качества смеси

Желательно для монтажа фундаментной плиты использовать автомиксер, который сможет заготовить нужное количество бетона за короткий промежуток времени без потери качества смеси. Кроме того, при заливке раствора следует придерживаться таких рекомендаций:

• Заливку раствора выполняют в один заход. Запрещено растягивать загрузку бетона в опалубку на несколько дней. Это нарушает технологию монтажа монолитной плиты.
• При заливке раствора необходимо своими руками уплотнять смесь строительным вибратором, а максимальный интервал между процессом уплотнения и подачей следующей порции бетона не должен превышать 2 часа. При этом уплотнять смесь вибратором нужно до полного скрытия щебня в растворе и появления на его поверхности цементного молочка.
• Запрещено касание насадки вибратора и стальных прутов армиующего каркаса.
• Углублять вибратор нужно на уровень не больший, чем диаметр насадки.
• Запрещено передвигать и перераспределять бетонную смесь в опалубке с помощью лопат. Необходимо только перемещать автомиксер по периметру подушки для заливки новых точек фундамента.
• Если фундамент заливается зимой, то нужно обеспечить прогрев опалубки по периметру и монтаж защитного шатра на стройплощадке с её прогревом при помощи пушки.
• Бетон сохнет около 30 дней при условии теплой сухой погоды. В случае жары нужно своими руками укрыть фундамент клеенкой и производить его увлажнение каждые 7-8 часов в первую неделю и 2-3 раза в день до полного его высыхания в течение еще трех недель.
• Проводить распалубку можно через 6-7 дней в сухую теплую погоду. В холодное время года лучше оставить каркас на 2-3 недели.

Таким образом, придерживаясь пошаговой инструкции монтажа, можно своими руками создать крепкое и долговечное основание под любую постройку.

Свайный фундамент с ростверком

На сложных пучинистых грунтах, а также на участках с перепадами высот хорошо зарекомендовал себя свайный фундамент с ростверком.

Для обустройства такого фундамента по разметке бурятся скважины на глубину ниже расчетной глубины промерзания на 1,5-2 м. Внутрь скважин помещаются асбестоцементные или специальные картонные трубы, служащие опалубкой. Трубы выставляются по высоте, фиксируются мелким отсевом или песком, армируются и заливаются бетоном.

Далее устанавливается опалубка ростверка, армируется. Арматура ростверка соединяется с арматурой свай, образуя единый каркас. Ростверк бетонируется.

Заливка фундамента

Этапы строительства плитного фундамента:разметка участка, рытье котлована, засыпка песчаной подушки, гидро- и тепло- изоляция, возведение опалубки, армирование и заливка бетона, снятие опалубки и гидроизоляция.

Убедившись в готовности и правильности арматурного каркаса, можно приступать к непосредственной заливке фундамента бетонным раствором.

Железобетонная плита под гараж должна заливаться бетоном марки не ниже М250, оптимальная марка – М350. Водостойкость не должна быть ниже W6. Полностью этим требованиям отвечает товарная марка бетона БСГ В 22,5 П3 F150 W6.

Бетон из миксера подается по лотку, раскидывается сначала по дальнему краю плиты, после – по ближнему. Бетонная смесь непрерывно обрабатывается вибратором для равномерного распределения по всему объему арматурного каркаса и выравнивания поверхности.

Если все же возникла необходимость производства бетонной смеси вручную, то нужно поставить две бетономешалки на ближний и дальний край плиты. Слой бетона укладывается на плиту, тщательно выравнивается с помощью деревянных гребков и уплотняется вибратором.

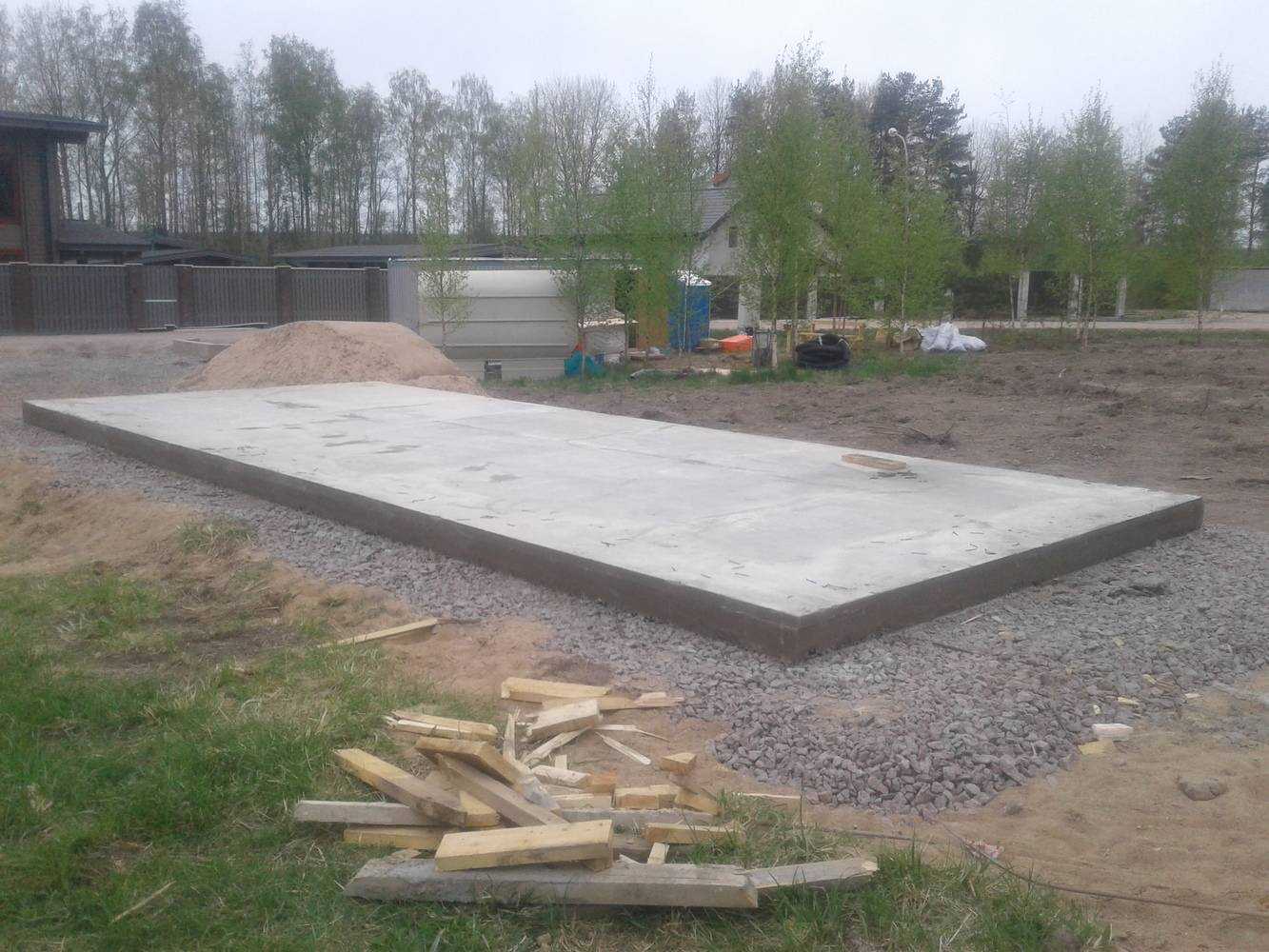

После окончания процесса бетонирования необходимо обеспечить бетону соответствующий уход.

На следующий день поверхность плиты поливается водой. Если погода жаркая, необходимо укрывать плиту полиэтиленовой пленкой. Это предотвратит растрескивание поверхности в результате слишком быстрого неравномерного высыхания.

Следует выждать несколько дней для набора бетоном необходимой прочности. Ни в коем случае нельзя начинать дальнейшие работы, пока бетон не набрал хотя бы 70% прочности, это чревато разрушениями плиты.

При среднесуточной температуре воздуха +20°С и средней влажности нужно выждать не менее 10 дней. Если температура воздуха не выше +10°С, то выжидать необходимо 20-27 суток. Спешка в этой ситуации может обернуться существенными непредвиденными затратами.

Подготовительное обустройство плиты под гараж и засыпка «пирога» под плиту

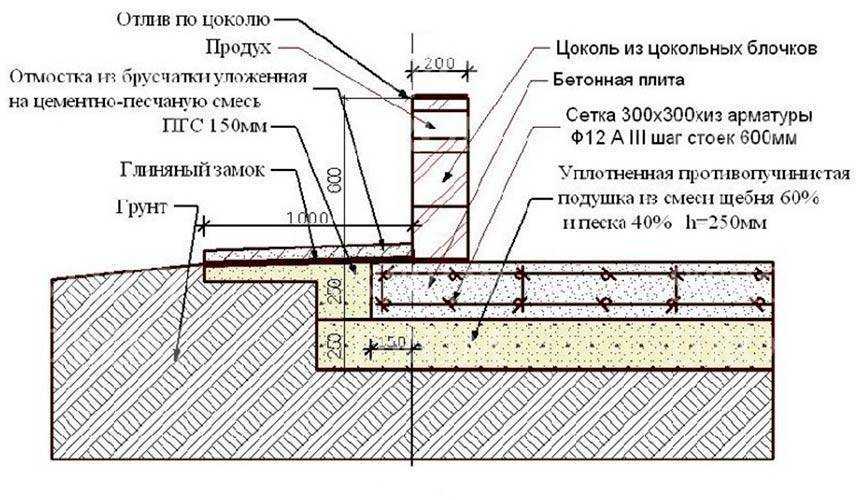

Схематическое отображение местонахождения гравийного пирога основания под гараж Плитное основание не требует особых сложных расчетов, хотя ряд основных требований в последовательности выполнения работ должен быть выполнен:

• определяются размеры гаража в привязке к строительному участку. Вбиваются колышки по углам будущего строения;
• удаляется растительный слой;
• глубина определяется проектом, и может колебаться от 0,2 до 0,5 м;
• при наличии отмостки, площадь дополнительно увеличивается (от 0,8 до 1,5м) от размеченного фундамента;
• котлован утрамбовывается;
• при запланированном устройстве дренажной системы, подготавливаются дренажные канавы.

В утрамбованный котлован выполняют засыпку гравия. Объем материала определяется из следующего расчета. Если размеры гаража 6,5х6,5 м, то для засыпки потребуется около 20 тонн гравия. Толщина гравийного слоя приподнимет плиту от 35 до 50см.

Собственно, это и есть «подушка» под плиту основания с хорошими характеристиками надежности и дренажной системой.

Ширина основания

Эта величина не может быть уже стены строения. Основными факторами в расчетах ширины фундамента, является общий вес конструкции и свойства почвы. В конечном итоге от ширины фундамента напрямую зависит площадь опоры всего строения на грунт, а это первостепенный фактор, который нужно правильно рассчитывать.

В данном случае принцип «чем шире – тем лучше» частично справедлив. Тем более, что при расчетах учитывают и сезонные нагрузки, которые изменяются, и иногда довольно в приличных пределах. Это величина снежного покрова, которая в некоторых регионах страны бывает не просто большой, а огромной. Если крыша гаража будет односкатной или иметь другой профиль, отличный от горизонтального, фундамент будет испытывать и ветровые нагрузки.

Кроме фундамента, продумать следует множество моментов: материал, из которого будет выполнена постройка, способ утепления или отопления гаража при необходимости. Также на выбор основания будет влиять местоположение гаража, ведь в том случае, если он имеет одну общую стену с домом или другой постройкой, тип фундамента может поменяться.

Сделать фундамент под гараж собственными силами – посильная задача

Важно предварительно подготовить не только необходимый инструмент и оборудование, но и пройти теоретическую подготовку. Большая масса печатных изданий и публикаций в сети посвящены самостоятельному устройству фундаментов под дом или гараж

Они содержат необходимые формулы и онлайн калькуляторы

Однако опыт и умение купить невозможно. Если нет уверенности, что стройка будет выполнена качественно от начала и до конца, тогда стоит доверить весь процесс бригаде специалистов. Это даст в дальнейшем гарантию того, что и автомобиль, и его хозяин проведут долгие годы в уютном и прочном гараже, которому не страшны внешние воздействия

Они содержат необходимые формулы и онлайн калькуляторы. Однако опыт и умение купить невозможно. Если нет уверенности, что стройка будет выполнена качественно от начала и до конца, тогда стоит доверить весь процесс бригаде специалистов. Это даст в дальнейшем гарантию того, что и автомобиль, и его хозяин проведут долгие годы в уютном и прочном гараже, которому не страшны внешние воздействия.

Удачного вам строительства!

Упрочнение гаражного пола

Существует несколько традиционных способов, а также новые технологии.

1. Цементация. Ее проводят на стадии затвердевания плитного фундамента, пока он еще влажный. Просто посыпают сверху пола цемент тонким слоем и растирают шпателем или полутеркой. Основная задача – втереть цемент в бетонное основание.
2. Монтаж каменной или бетонной плитки. Один из тех вариантов, который большой популярности у частных застройщиков не имеет. Слишком дорог.
3. Обработка бетонного пола специальными пропитками на основе полиуретана или эпоксидки. Такие составы глубоко проникают в тело бетонного раствора (до 7 мм), во много раз упрочняя его. При этом поверхность плиты становится водонепроницаемой. Да и химически активные вещества такому слою не помеха.
4. Покраска. Для этого используются специальные лакокрасочные составы на основе полимеров. По сути, это декоративная гидроизоляция, которая не пропускает через себя влагу. Но и по прочностным характеристикам эти краски достаточно долговечны.
5. Наливные полы на основе цемента или полимеров. Еще один эффективный способ упрочить бетонные полы в гараже.

Нанесение упрочняющей пропитки на пол в гараже Источник ideasonthemove.com

Определение толщины монолитной плиты

Чтобы рассчитать размер основания, нужно определить тип почвы. Это поможет понять ее несущие возможности. Последние определяются в кПа (килопаскали) или кгс/см². Определить несущую способность грунта можно по таблице, представленной ниже.

Сопротивление грунтов

Вряд ли эти параметры применимы для всех расчетов, поскольку на одном участке могут присутствовать разные типы грунтов, но в качестве основы их можно использовать

Важно учитывать оптимальное давление на почву веса конструкции с ее сопротивлением нагрузкам

Распределение нагрузки на грунт

В строках таблицы выделенных цветом указаны типы грунтов, на которых монолитная плита заливается в крайних случаях.

Расчеты толщины плиты проводятся по формуле:

Формула для расчета толщины плиты

Достаточно подставить параметры будущего гаража, чтобы вычислить глубину его подошвы. Чтобы получить нужные показатели, придется производить расчеты по весу стен, основания, перекрытий и крыши, снежной нагрузки. Такую ответственную работу лучше доверить специалистам.

Выполнение разметки под основание гаража

Определив тип фундамента для гаража, необходимо провести разметку участка под строительство. Работа выполняется в следующем порядке.

Подбор инструментов

Чтобы безупречно выполнить разметку фундамента под гараж, нужно приготовить набор инструментов:

• Веревку или шнур.
• Рулетку.
• Строительный уровень.
• Деревянные колья или отрезки арматуры.

С помощью этого набора можно точно и быстро провести разметку основания.

Подготовка участка

Перед тем, как приступить к разметке, необходимо подготовить место. Участок очищают от лишней растительности и мусора. Площадь тщательно выравнивают.

Нанесение разметки

В соответствии с планом будущего гаража определяют расположение правого переднего угла. Здесь забивают первый колышек.

Далее натягивают шнур, определяя направление передней стены гаража. На шнуре отмечают расстояние, равное длине этой стены, и ставят еще один колышек.

Теперь от обеих отметок натягивают веревки, перпендикулярно первой линии. На них отмеряют расстояние, равное длине боковых сторон. Здесь ставят третью и четвертую отметку.

В результате должен получиться прямоугольник. Чтобы проверить правильность разметки можно воспользоваться двумя способами:

1. Измерить диагонали прямоугольника. Они должны иметь равную длину.
2. От угла отложить расстояние 3 м в одну сторону и 4 м в другую. При правильной разметке расстояние между точками будет равно 5 м. Аналогичную проверку необходимо выполнить на каждом углу.

Варианты конструктивного решения

У индивидуального застройщика есть выбор между монолитной плитой, которая заливается прямо на участке, и сборным вариантом, состоящим из нескольких железобетонных дорожных плит. Первый вариант предпочтителен ввиду простоты проведения строительных работ и высоких показателей надежности цельной конструкции. Второй требует участия подъемной и прочей спецтехники, а впоследствии – заливки выравнивающей стяжки. Поэтому далее мы будем рассматривать возведение монолитного варианта. Данное решение впоследствии будет играть роль перекрытия цокольного этажа, которое целесообразно применять для домов без высокого цоколя и подвала.

Опалубка

Для изготовления опалубки используются доски толщиной от 25 мм. Они сбиваются в щиты и устанавливаются по периметру будущей плиты, прочно фиксируясь подкосами и колышками. В одной из статей мы более подробно описывали данный процесс – советуем ознакомиться с представленной там информацией.

Армирование

Для вязки каркаса используют стальные стержни периодического профиля (ребристые), диаметром от 12 мм. Последний параметр подбирается исходя из будущих нагрузок на основание и характера грунта на строительной площадке. В целом, можно отталкиваться от толщины самой плиты: для типовых одно и двухэтажных построек, для которых строится монолитная плита толщиной 250-300 мм, целесообразно использовать арматуру 14 мм. Вязку осуществляют сетками 200 на 200 мм в два уровня. Вязка арматуры осуществляется проволокой или сваркой

В последнем случае при выборе стальных сержней стоит обращать внимание на наличие индекса «С», который следует после обозначения класса стали, например, использовать арматуру А500с

Выбор бетона

При выборе бетона для заливки такого основания под постройку целесообразно отдавать предпочтение смесям марки не ниже м-300 (класс прочности 22,5). Если приводить другие параметры бетонной смеси, то W >=8, F>=200, П = 3-4. Подробнее о бетоне можно прочитать на нашем сайте в соответствующей статье, посвященной этой строительной смеси.

Этапы работы

Возведение начинается с разметки участка и проведения земляных работ. Можете вздохнуть с облегчением – по сравнению с лентой, наш случай не отличается большой трудоемкостью. Необходимо выкопать котлован глубиной 200-300 мм, в который впоследствии будет заложена песчаная подушка. Песок плотно трамбуется, поливается водой, уплотняется до состояния, когда на его поверхности не будут оставаться отпечатки ног работника. На следующем этапе монтируют вводные части коммуникаций: водопровод, канализацию и т.п. Для предотвращения повреждения песчаной подушки в результате дальнейших работ она может покрываться 100 мм цементной стяжкой (раствор м-100). Далее возводят опалубку, одновременно заботясь о боковой теплоизоляции (закладывают листы пенопласта). После застывания стяжки ее поверхность необходимо накрыть гидроизоляцией, обеспечив при этом герметичность швов между отдельными листами. Лучше использовать два слоя гидроизоляции, одним из которых (верхним) будет плотная полиэтиленовая пленка. Монтируется арматурный каркас в два уровня. Вертикальные составляющие арматуры вяжут с шагом не более 400 мм. Предпочтительно использовать вместо них штучные пластиковые элементы-опоры, которые служат как для выдерживания расстояния между нижней сеткой и слоем гидроизоляции, так и для ориентирования двух сеток между собой

Важно соблюдать расстояние в 50 мм от наружных слоев будущей плиты до элементов арматуры (или более, толщина защитного слоя арматуры определяется расчетом). Далее следует заливка бетона и его выдержка до набора необходимой прочности

Расчет основания из дорожных плит

Прежде чем приступить к возведению фундамента, следует определиться с его толщиной, которая зависит от габаритных размеров и назначения здания. Для подсобных сооружений и гаража достаточно будет основания до 20 см, а для дома — от 25 см и более.

Точный размер получают с помощью расчетов степени нагрузки, учитывая следующие параметры:

• площадь и количество этажей дома или хозяйственной постройки;
• используемые материалы;
• число несущих стен;
• особенности планировки.

Кроме того, важными факторами являются климатические условия, особенности грунта на строительной площадке и глубина заложения основания.

Глубина заложения

не так сильно влияет Тем не менее определение глубины заложения плитных фундаментов мелкого и глубокого заложения может варьироваться в зависимости от нескольких факторов:

• от глубины промерзания грунта;
• от типа грунта;
• от общей нагрузки на грунт;
• от уровня грунтовых вод.

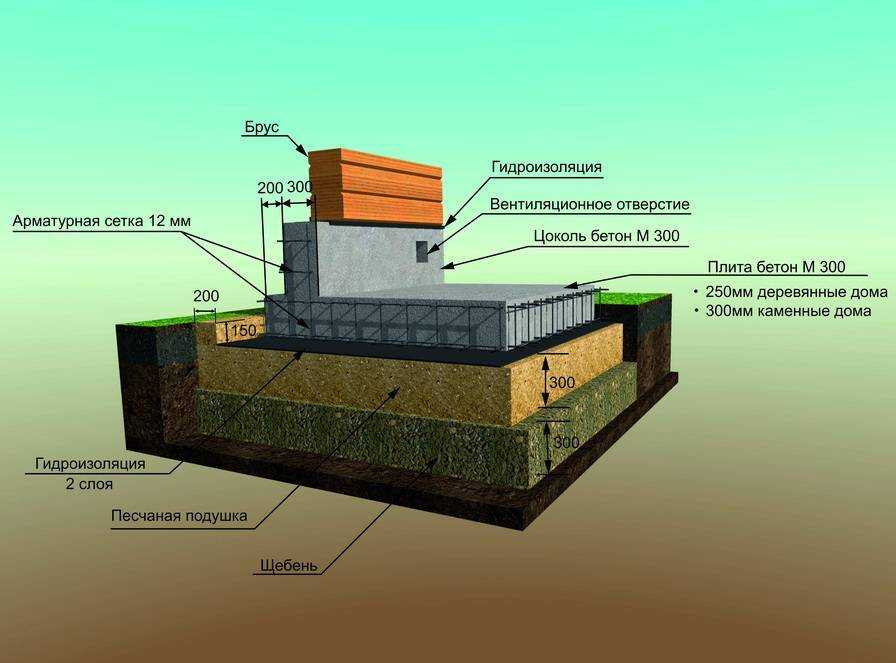

Высота котлована и толщина монолитной плиты фундамента для различных типов почв указана в соответствующих нормативных документах, например, СНиП 2.02.01-83 и СНиП IIБ.1-62.

Ниже приведены примерные рекомендации при монтаже:

1. Высота песчаной-щебневой подушки. Толщина может колебаться от 15 до 60 см и зависит от глубины промерзания почвы в данной местности и типа почвы. Если глубина промерзания почвы более одного метра, рекомендуется насыпать 40–45 см песка и 15–20 см щебня. Общая толщина составит 60 см. Если же глубина промерзания от 50 до 100 см, достаточно подушки общей толщиной 30–40 см.
2. Толщина слоя теплоизоляции должна быть не менее 10 см в теплых регионах и 15 см в северных. Здесь необходимо учитывать, что чем выше влажность почвы, тем толще должен быть теплоизоляционный слой.
3. Высота железобетонного основания не должна быть меньше 15 см. Такой слой используется при строительстве одноэтажных каркасных домов или хозяйственных построек. При возведении кирпичного или монолитно-бетонного строения толщину слоя рекомендуется делать 25–30 см.

Таким образом, расчет глубины залегания и толщины производится индивидуально на конкретно выбранном участке. Для северных районов с нестабильными грунтами необходим котлован глубиной 80–100 см при общей толщине основания в 100–120 см, для строительства на стабильных грунтах в теплых или умеренных климатических условиях достаточно глубины 30–40 см при толщине «пирога» в 50–60 см.

Важно! На скальных стабильных грунтах глубина залегания минимальна и может составлять 20 см

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

1. Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.

2. Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность. Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.
3. Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
4. Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки. Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.
5. На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
6. Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола. Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).
7. Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
8. На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.
