Грамотное армирование монолитной ж/б плиты

Укладка

Перед укладкой рассчитайте глубину расположения нижнего слоя с учетом того, что бетонная заливка над верхним уровнем арматуры должна быть не меньше 2см.

Если металлические прутки короче общей длины, то нахлест в местах стыков должен превышать диаметр прута не менее чем в 40 раз. К примеру, если диаметр прутьев 1см, то длина нахлеста не должна быть менее 40см.

В целом укладка производится в следующем порядке:

• Нижний уровень конструкции устанавливается на подпорках.
• Крепятся поперечные прутья.
• Собирается верх арматуры. Верхний ряд привязывается к вертикальным стержням.

Расчет монолитного армированного фундамента для дома вы можете посмотреть здесь

https://youtube.com/watch?v=45OvYVU5xhk

Грамотное армирование монолитной ж/б плиты

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

Выбор арматурных стержней необходимой марки и диаметра

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

• стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
• прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
• арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Что значит «вязать» арматуру?

Каркас из арматуры — это неотъемлемая часть фундамента, которая помогает создать надежное и прочное основание дома или любого другого сооружения. Чтобы готовый металлический каркас прослужил не один десяток лет и выдержал серьезные нагрузки, вязать арматуру необходимо с использованием специальной проволоки и, соблюдая определенные технологические требования.

Прочная и качественно выполненная вязка из арматуры необходима, чтобы сохранить пространственную форму фундаментальной основы строения при ее заливке. Арматура для фундамента представляет собой металлические стержни длиной от 6 метров и диаметром от 6 мм. Прочностные характеристики такого вида стержней напрямую зависят от их толщины: чем больше диаметр металлического стержня, тем будет выше надежность каркаса.

Металлический профиль стержня может быть гладким, с периодическими гранями, рифленым, с насечками или ребрами. Наличие вышеперечисленных особенностей способствует лучшему сцеплению металла с бетонным раствором. Сцепляемость гладкого стержня с бетоном в 2 раза ниже показателя сцепляемости рифленого стержня. Для создания фундамента высокой прочности могут использоваться для армирования швеллера или металлические уголки.

Схема вязки может быть двух типов:

1. Плоская. В этом случае металлические стержни скрепляются между собой в одной плоскости, чаще всего в горизонтальной.
2. Пространственная. Это наиболее распространенный метод вязки, он используется для ленточного фундамента для любых грунтов. Пространственная схема позволяет создать каркас объемной формы, который будет противостоять продольным и поперечным нагрузкам, благодаря своей эластичности и гибкости.

Порядок выполнения работ

Прежде всего производится расчет будущих нагрузок на фундамент. Для проведения такого расчета рекомендуем обратиться к компетентному специалисту. После расчета нагрузок и подготовки проекта вы получите рекомендации по диаметрам арматуры, которые могут выдержать ожидаемую нагрузку. Сборку каркаса удобнее всего производить рядом с траншеей на длинном верстаке. Но можно производить сборку и непосредственно в траншее.

Производится сборка хомутов. Для проверки вертикальности установки используется отвес.

Осуществляется монтаж нижнего горизонтального пояса. Крепеж производится проволокой к хомутам.

После этого монтируем верхний горизонтальный пояс.

Монтаж угловых элементов наиболее ответственный — они отвечают за связку фундамента в целом. Для увеличения жесткости нужно устанавливать вертикальные стойки в два раза чаще.

Устанавливаем опалубку.

Укладываем каркас в опалубку, в местах прохода коммуникаций не забываем укладывать гильзы (как правило используются круглые трубы)

Заливаем бетон. В процессе заливки необходимо разравнивать его. Это позволяет равномерно распределить бетон в опалубке.

После высыхания фундамента производим гидроизоляцию. Ее делают при помощи битума или рубероида.

Выводы

Фундамент — это один из важнейших этапов строительства. Не соблюдение технологии или ошибки при его монтаже и заливке могут привести к значительному уменьшению срока службы всего строения. В случае если вы не уверены в своих силах лучше обратитесь к специалистам. Это позволит вам получить качественную постройку.

Монолитная плита фундамента Монолитные потолочные перекрытия Какие бывают перекрытия и их преимущества Бетонирование площадки своими руками Арматурный пояс для стен из блоков Выбор поставщика металлопроката – на что обратить внимание Как сделать забор из профильно трубы Беседка из профильно трубы своими руками

Все это и многое другое можно найти на нашем сайте.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

• при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
• если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
• минимальное число продольных прутков в одном столбе или свае равно 4.

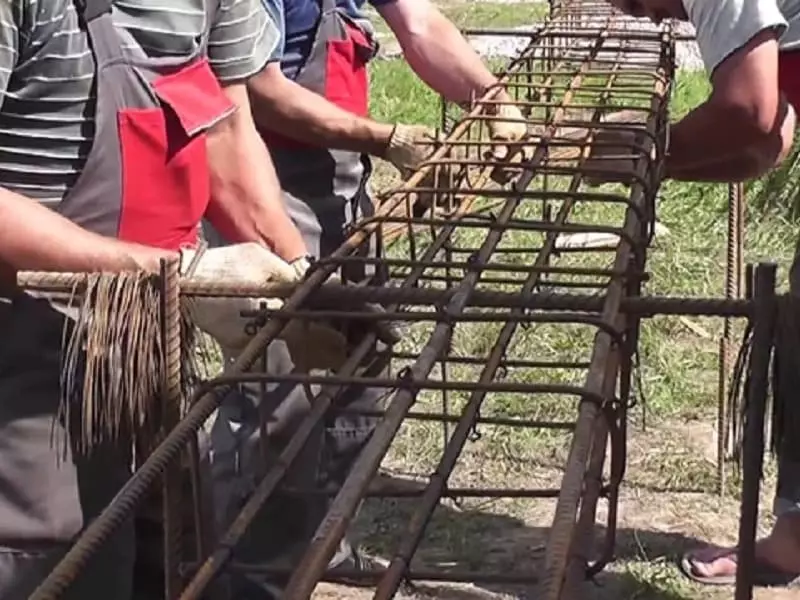

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Рекомендуем прочитать: Армирование буронабивных свай.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

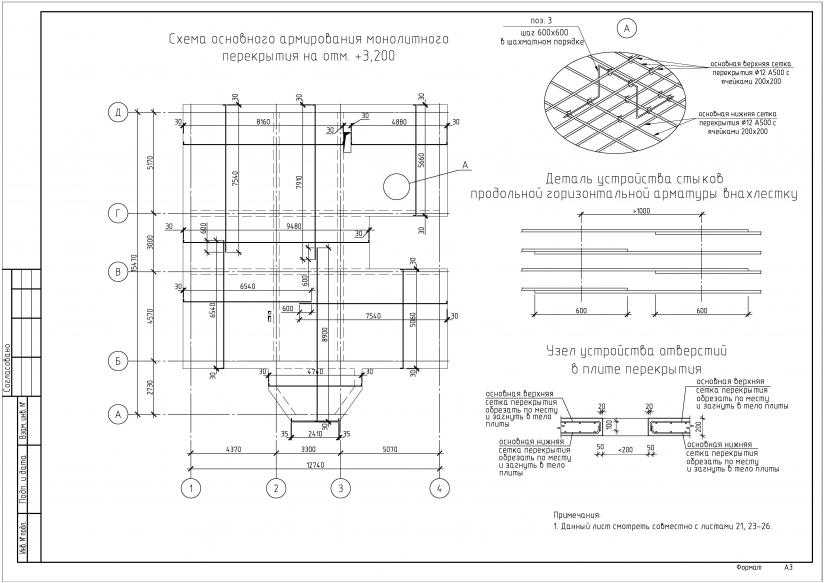

Чертеж

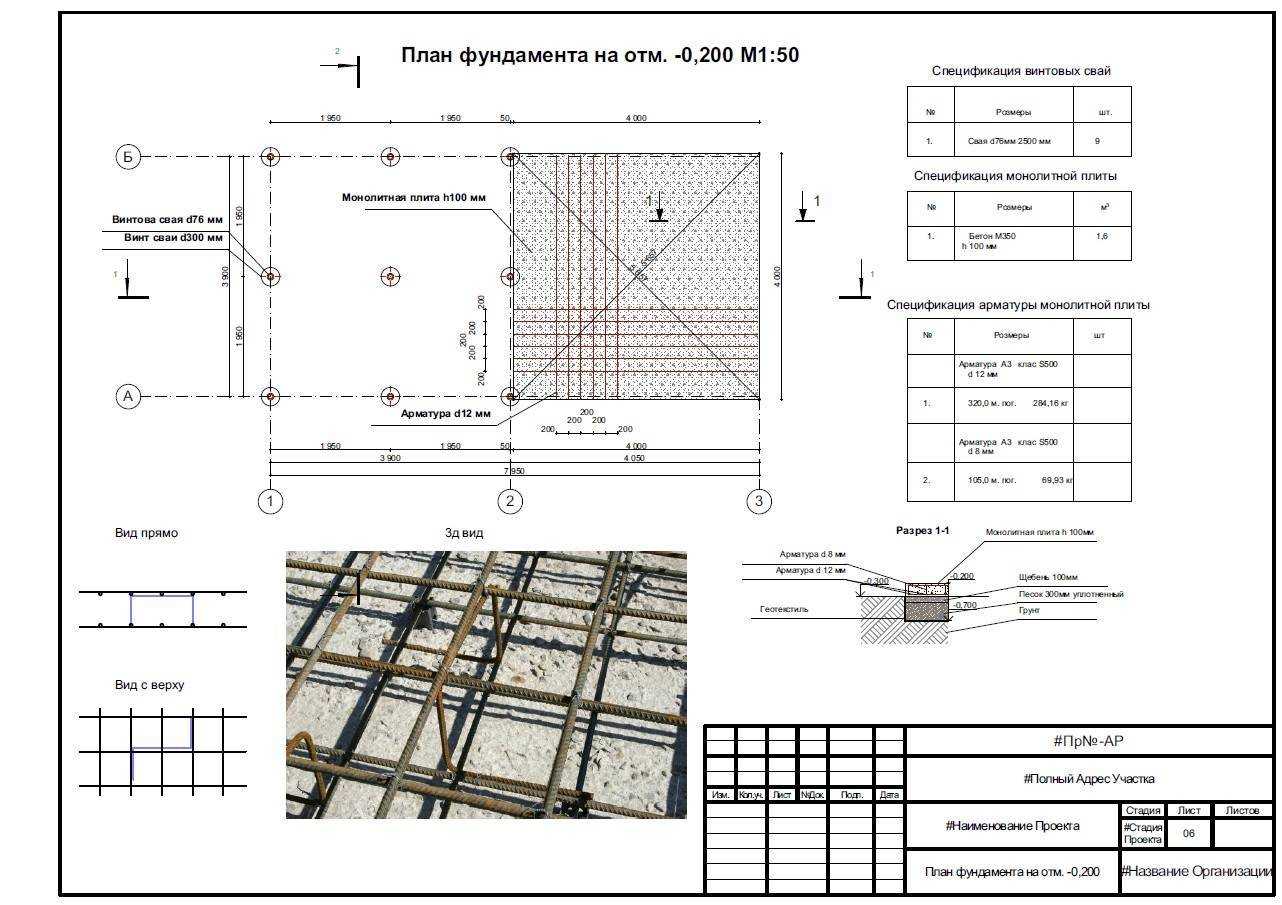

Перед началом работ в обязательном порядке надо подготовить чертеж армирующей конструкции с учетом всех параметров нагрузки.

Там, где не требуется особого усиления, размер ячеек арматуры делают постоянным. Расстояние между прутьями обычно составляет от 20 до 40см. Если речь идет о кирпичном здании, то промежуток между прутами должен быть не больше 20см. Если возводится легкий каркасный дом, то расстояние может быть увеличено.

Важно! По технологическим правилам, промежуток между прутками может быть больше толщины бетонной плиты не более чем в 1,5 раза. Обычно армирование плиты производится двумя рядами. Вертикально ряды скрепляются между собой стержнями

Вертикально ряды скрепляются между собой стержнями

Обычно армирование плиты производится двумя рядами. Вертикально ряды скрепляются между собой стержнями.

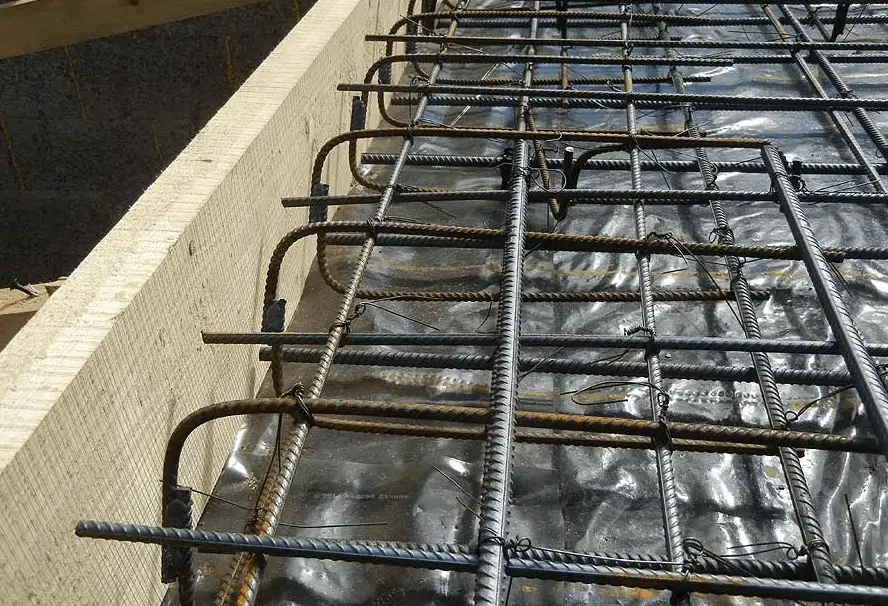

На торцах плиты армирование производится с помощью П-образных хомутов. Длина такого хомута должна быть больше толщины основания из бетона, как минимум, в два раза. Вязка арматуры монолитной плиты производится на обоих уровнях – верхнем и нижнем.

Точки максимальной нагрузки

В зонах расположения несущих элементов шаг армирования уменьшается. В этом случае прутья начинают укладывать в два раза чаще.

Армирование монолитной плиты фундамента осуществляется в комплексе с совместной обвязкой с каркасами монолитных стен. В связи с этим, заливая бетон, обязательно оставляют торчащими снаружи металлические стержни. Затем их загибают и используют для привязки к каркасной основе здания.

Рекомендуемый тип арматуры

Для армирования фундаментной плиты используется стальная арматура класса А400. Это прутья с серповидными насечками на поверхности, напоминающими «елочку». Применять изделия более низкого класса в данном случае не рекомендуется.

Связка каркаса

Прутья в составе армирующей конструкции можно соединять между собой двумя способами. Их можно сварить либо связать.

Итак, как вязать арматуру для монолитной плиты:

Для связки применяется проволока, диаметр которой составляет 2-3мм.

Прутья обматывают руками или применяя специальное оборудование для обмотки металлических прутков.

Важно! Сварка все-таки считается наименее предпочтительным вариантом, поскольку в результате каркас получается жестким и неподвижным. Из-за этого очень страдает качество и надежность фундамента. Кроме того, под действием температуры металл плавится, что, безусловно, не добавляет прочности изготовленной конструкции

Кроме того, под действием температуры металл плавится, что, безусловно, не добавляет прочности изготовленной конструкции.

Способы армирования плитного фундамента

От того, какая суммарная нагрузка оказывается, зависит число и размер арматуры. Прежде чем начинать работы, нужно произвести подсчет количества арматуры и проволоки. Всего можно выделить два способа армирования плитного фундамента:

• вертикальный;
• горизонтальный.

Эти два способа при армировании используются одновременно. Число прутьев, устанавливаемых вертикально и горизонтально, нужно определять исходя из данных о нагрузке, которую создает здание. Если не будет поперечной арматуры, то строение спустя короткий промежуток времени разрушится.

Чтобы бетонное основание не покрывалось трещинами, специалисты рекомендуют использовать оба варианта армирования

Обратите внимание на то, что перед началом проведения работ по укладке фундамента нужно смонтировать все коммуникации

Виды бетонных перекрытий

Бетонные перекрытия бывают двух типов.

1. Стандартные – это железобетонные плиты, которые изготовляются на заводе.
2. Монолитное перекрытие – это железобетонная конструкция, возведение которой осуществляется на месте строительства.

Стандартные плиты могут быть: пустотными, ребристыми, сплошными, а также иметь и другие конструктивные особенности. Всё зависит, от места их применения в строительстве.

Основное преимущество возведения перекрытия готовыми плитами, от монолитного, это скорость строительства и цена. В течение дня можно перекрыть частный дом ж/б плитами, когда для сооружения сплошной монолитной плиты необходимо минимум месяц. Но это не пугает застройщиков, так как у монолитной плиты масса преимуществ перед плитами перекрытия.

Принцип работы арматуры в перекрытии

Монолитные конструкции наиболее часто применяются в устройстве различного рода балок. Перекрытие – это та же балка, но более широкая и тонкая. Расчёт такой конструкции осуществляется в сечении по заданному пролёту. Верхняя часть плиты в пролёте сжимается. Нижняя часть растягивается. Воспринимающий нагрузку нижний армирующий стержень не позволяет плите разрушиться. Над опорами всё работает наоборот. Если опирание плиты на опоры не защемляется, то растяжение над ней незначительное.

Задача проектировщиков и исполнителей армирования плиты перекрытия: вовлечение в работу большей части конструкции для обеспечения  противодействия малейшей деформации. Это общий упрощённый принцип работы армокаркаса в монолитном перекрытии. Иногда простого понимания этого принципа достаточно для качественного изготовления каркаса перекрытия в небольшом частном доме.

Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

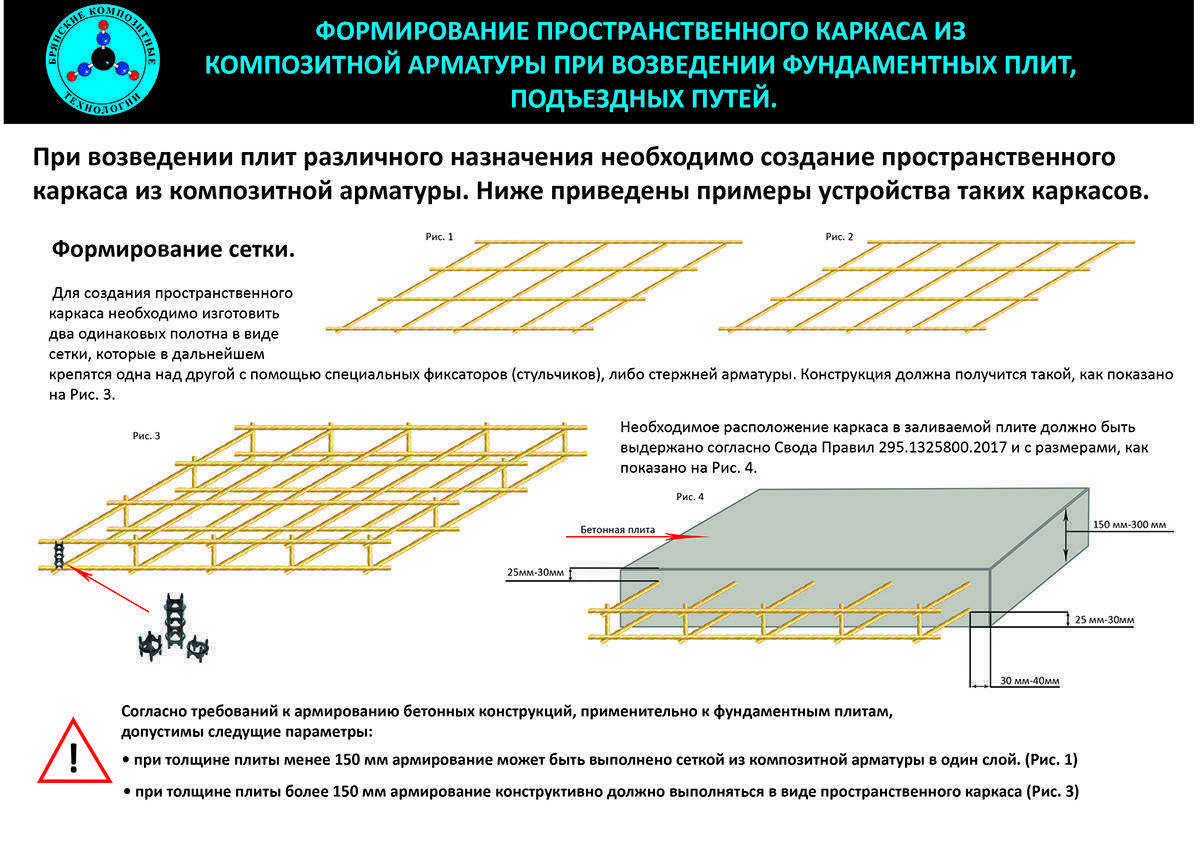

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

• Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
• Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
• Определяют площадь арматуры в одном ряду:27:2=13,5.
• Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40. К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток

Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82. Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164. Таким образом, для армирования плиты 8*8 метров понадобится 164 прута. Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м. Количество вертикальных соединительных прутьев вычисляется аналогичным способом

Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681. Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см. Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м. Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.

Дополнительно о правилах выбора и расчета арматуры.

Грамотное армирование монолитной ж/б плиты

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

Выбор материала для армирования

В строительстве применяется арматура трех типов:

• А 240 – с гладкой поверхностью. Ей выполняется армирование в вертикальных плоскостях. На усиление монолитных плит не используется;
• А 300 – диаметр равен десяти – двенадцати миллиметрам. На прутах имеются насечки в виде колец;
• А 400 – стрежни с серпообразным профилем. Рабочий диаметр увеличен, отлично подходит для армирования толстых фундаментных плит.

До выполнения армирования следует определить оптимальное сечение металлических прутьев. Арматурная сетка составляется из пары слоев, элементы ее располагаются под прямыми углами по направлению друг к другу. Низ и верх соединены хомутами.

Уточнив толщину бетона, можно определить диаметр арматуры, проходящей в одном направлении. Он должен достигать 0,3 % от всей площади плиты.

Если одна сторона фундаментной основы меньше трех метров, достаточно использовать десятимиллиметровую арматуру. Более толстые плиты укрепляются прутьями сечением двенадцать миллиметров. Максимальный процент армирования для крупных плит достигает четырех сантиметров.
