Как осуществить нижнюю обвязку фундамента

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Зачем нужно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас. Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.

Технологический процесс

Прежде чем начинать работать с брусом, необходимо выполнить гидроизоляцию, чтобы нижняя обвязка дома на столбчатый фундамент была защищена от проникновения влаги. Для этого на верхнюю плоскость столба кладут два — три слоя рулонного гидроизолятора, промазывая каждый пласт битумной мастикой. Далее:

Брус раскраивают по размерам, указанным в проекте.
Балки раскладывают по верху столбов, выверяя прямоугольность углов и горизонтальность плоскостей нивелиром или другими измерительными средствами: рулеткой, уровнем, угольником.
Намечают точки для отверстий под анкера, просверливают эти отверстия дрелью, с их помощью насаживают брус на штыри.
Соединение балок друг с другом в углах ростверка для внешних стен и в местах его сопряжения с брусом под перегородки выполняется одним из известных способов:
«В полдерева» — когда край бруса вырезают на половину толщины под прямым углом.
«В лапу» — в этом случае вырезка производится под косым углом.
«Теплый угол» — здесь врубка производится путем выпиливания в одном брусе паза, в другом – шипа, а соединение выполняется в вертикальном положении врезки. Замок шип-паз обычно делают прямым, но есть вариант трапециевидной стыковки. Она прочнее прямой, однако намного сложнее в исполнении

Важно точно сделать вырубку соединительных деталей, с целью получить плотное сопряжение.

Чтобы полностью исключить щели и уплотнить места стыковки, при любом способе соединения балок, используют ленточный утеплитель.
Крепление обвязки к фундаменту осуществляют накручиванием гаек на анкера. Под гайки необходимо подложить широкие шайбы, чтобы в процессе эксплуатации крепежи не утапливались в дерево.
Между собой балки из бруса соединяют при помощи угловых или пластинчатых накладок из оцинкованной стали и саморезов

Могут использоваться длинные гвозди, металлические скобы.

Монтаж обвязки под каркас дома, бани или хозяйственной постройки должен сопровождаться выверкой каждого действия уровнем или нивелиром. Поскольку от точности укладки первого венца (по сути обвязка под деревянное строение им и является) зависит вся дальнейшая работа.

Установка половых лаг на обвязку

После того как цоколь, фундамент и обвязка установлены, разрешено приступать к монтажу половых лаг на обвязку. Для этого, чаще всего, используют брусья из дерева или оцилиндрованные бревна, которые укладывают горизонтально. Сам процесс укладки лаг требует соблюдения определенных технологий.

Для начала следует подготовить материал, который будет использоваться в качестве половых лаг. Лучше подойдет брус из хвойных  деревьев, тщательно просушенный. Влажность брусьев не должна быть больше 20%. Лаги выбирают правильной формы, ровными по длине и сечению, а это достигается обработкой электрорубанком. Во избежание разрушения, гниения, деформации от другого негативного воздействия лаги рекомендуется обработать специальными защитными покрытиями в несколько этапов, с периодами сушки.

В процессе установки половых лаг на обвязку следует:

• выставить лаги с использованием строительного уровня, подкладывая при необходимости чопики (половые лаги крепятся перпендикулярно окну);
• вмонтировать промежуточные бруски;
• закрепить финишное покрытие;
• уложить подложку и утеплитель.

Жесткого крепления половые лаги не требуют, но строительными металлическими уголками связать можно. Затем на уложенные лаги крепится половое покрытие (фанера, доска и т.д.)

Нижняя обвязка играет значительную роль в строительстве любого каркасного здания, будь то жилой дом, либо складское помещение. Достаточно соблюсти  технологические особенности монтажа, и долговечность постройки гарантирована.

Черновой пол под ламинат

Этот вид черновых полов требует более требовательного отношения к качеству покрытия. Если полы делаются между этажами, то утепление можно не делать. Теплый воздух из помещений первого этажа не уходит на улицу, а обогревает второй этаж. За счет этого улучшаются параметры микроклимата комнат на втором этаже. Утепление делается только на чердачных перекрытиях.

Деревянный пол на лагах

Черновой пол служит основанием для ламинатных покрытий и должен соответствовать трем требованиям.

Твердость. Толщина досок и расстояние между балками подбираются с таким расчетом, чтобы полностью исключались деформации плоскостей при максимально возможных нагрузках.

Влажность. Относительная влажность пиломатериалов не должна превышать 20%. Перед укладкой доски необходимо несколько дней просушить в отапливаемом помещении. За это время они приобретут естественную влажность и не будут изменять линейные размеры.

Ровность. Отклонение по высоте плоскости не может превышать двух миллиметров на два метра длины. В противном случае ламинатный пол во время хождения начнет издавать очень неприятные звуки, появляющиеся из-за трения элементов в соединительных замках. Устранить эти звуки невозможно. Придется полностью демонтировать половое покрытие, выровнять черновой пол и только потом опять настилать ламинат

Работы делать долго и дорого, лучше сразу обращать внимание на качество. Для черновых полов нужно использовать только пропущенные через двухсторонний рейсмус пиломатериалы

Окончательная подгонка чернового пола под ламинат может делаться паркетной машиной или ручным рубанком. Выбор инструмента зависит от общей площади покрытий.

Монтаж чернового пола из OSB на лагах

Ровность основания следует проверять длинным уровнем или правилом, прикладывайте инструменты в различных местах черного пола и обращайте внимание на зазоры. При обнаружении отклонений плоскость следует выравнивать одним из инструментов

Если перепад по высоте чернового пола не превышает миллиметра, то неприятный скрип может самостоятельно исчезнуть через несколько месяцев эксплуатации. За это время элементы замкового соединения частично притрутся, упирающиеся части уменьшат свою толщину. Те, что не притерлись, немного деформируются, за счет чего уменьшиться плотность замкового соединения. Эти изменения не повлияют на качество и долговечность пользования ламинатными полами.

Укладка фанеры под ламинат на деревянный пол

Во время фиксации чернового пола под ламинат нужно немного утапливать шляпки гвоздей или саморезов в доски. Дело в том, что добиться идеально ровного прилегания досок к балкам даже теоретически невозможно. Со временем в местах провисания досок гвозди могут немного выходить из балок, из-за этого шляпка приподнимается над плоскостью досок. Это очень нежелательно для ламинатных полов. Они укладываются на специальную подстилку, имеют герметичную гидроизоляцию. Шляпки метизов острыми краями повреждают мембранный слой, герметичность гидроизоляции нарушается. Попавшая через отверстия влага между ламинатом и черновым полом становится причиной появления грибков и гнили на древесине. Увидеть проблему своевременно невозможно, она обнаруживается уже после потери пиломатериалами первоначальных свойств. Как следствие, для устранения требуются сложные специальные мероприятия, иногда приходится менять несущие конструкции.

Покрытие по лагам

Плиты ОСП

И последнее. Самым оптимальным вариантом для настилки черновых полов под ламинатные покрытия считаются водостойкие ОСП плиты или клееная фанера. Листы большого размера, за счет этого минимизируется количество стыков, намного легче сглаживать резкие перепады по высоте. Укладывать плиты необходимо с демпферными зазорами шириной примерно 2–3 мм, которые будут компенсировать тепловые расширения материала. В противном случае вероятны вспучивания ламинатного пола, их устранение потребует полного демонтажа как финишного покрытия, так и выравнивающего основания.

осп плита

Пошаговая инструкция и схема монтажа своими руками

Рекомендованы такие стадии сооружения прочного ленточного фундамента, служащего опорой каркасного дома:

1. Разметка фундамента. После приготовления всех необходимых материалов, рабочего инструмента, требуется выполнить разметку здания, определяя расположение фасадов и стен. Требуется четко понимать, где предстоит заливать фундамент.

Одновременно нужно рассчитать его размеры. После выполненного расчета делают разметку на местности очертаний фундамента. Используют для работы колышки с веревкой. Сразу намечают линию, которая больше габаритов несущих стен примерно на 10 см. сразу же контролируют, чтобы углы получились прямыми.

Удобнее это делать лазерным измерителем, хотя многие просто измеряют, а затем сравнивают диагонали. Завершением этой стадии становится копка траншеи на полметра в глубину. Внизу ее засыпают и трамбуют, поливая водой, песчаную подушку.Гидроизоляция фундамента. Первым делом по боковым плоскостям траншеи нужно уложить гидроизоляцию. Традиционно в ее качестве используют рубероид, хотя у него присутствует существенный недостаток — спустя пару лет материал начинает отслаиваться, поэтому приходится повторять процесс защиты фундамента от влаги.

Новые технологии предлагают применять пенетрон, добавляя его непосредственно в смесь бетона. Такой продукт сделает фундамент навсегда непроницаемым для грунтовых вод.

Устройство опалубки. Поверх гидроизоляции монтируют вертикально обрезные пятисантиметровые доски. Их лучше сбивать доски изнутри, направляя гвозди наружу. Между досками нельзя оставлять никаких щелей. Принято для опалубки применять древесину хвойных пород, хотя иногда используют также ольху либо осину. Доски обязаны быть сухими, их максимальная длина — 150 см. Над поверхностью земли опалубка возвышается на треть метра.

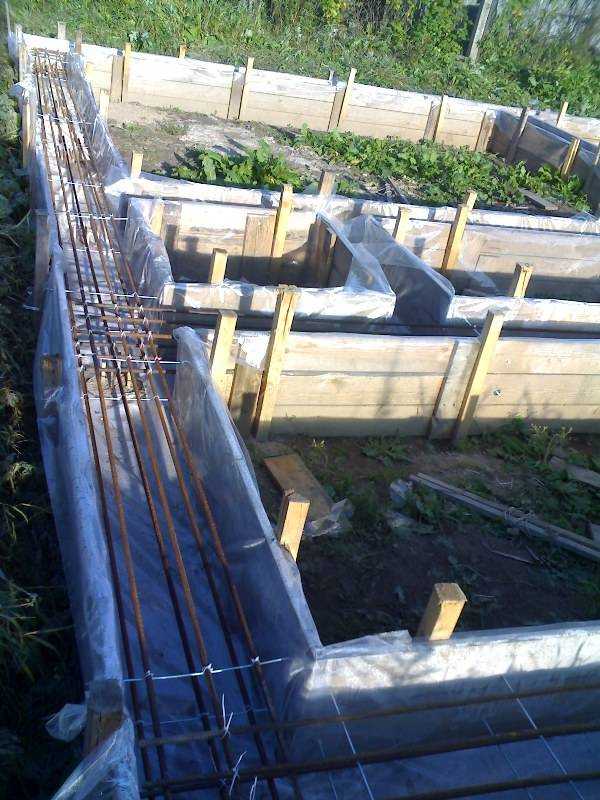

Армирование. Внутрь готовой опалубки размещают арматуру, предварительно удалив с нее грязь и ржавчину. Прутки связывают проволокой. Вязать ее удобнее автоматическим пистолетом, хотя подойдут и обыкновенные пассатижи. Примерно 5 см арматурного пояса вверху оставляют без металлического каркаса, чтобы гарантировать полное покрытие бетоном сетки.

Бетонирование. Когда подготовительные работы завершены, внутрь опалубки начинают заливать бетонный раствор. Для его приготовления необходим цемент М300, крупнозернистый песок, щебень и вода. Рекомендовано в замес добавлять пластификаторы, обеспечивающие готовому фундаментному поясу дополнительную прочность. Консистенция бетонной смеси обязана напоминать видом густую сметану — не жиже ее и не суше.

Готовый раствор заливают внутрь опалубки, там его разравнивают. Поскольку количество смеси значительное, делают несколько заходов с разрывами между ними максимум в сутки. Требуется постоянно контролировать, как себя ведет неостывший монолит.

В качестве уплотнителя массы применяют вибратор. С его помощью удаляют пузырьки воздуха, предотвращая появления пор в монолите. Когда фундамент схватывается, его накрывают пленкой либо иным водонепроницаемым материалом, чтобы предотвратить развитие трещин.

Застывает смесь примерно двое суток, а вот окончательную прочность фундамент сможет набрать лишь через месяц.

Процесс изготовления нижней обвязки ленточного фундамента

Обустройство обвязки на железобетонной ленте – несложная задача, которую можно выполнить самостоятельно без помощи профессионалов. Перед началом нужно проверить с помощью уровня, чтобы фундамент был ровным. Если перепады составляют более 1 см, их можно замазать бетонным раствором, который потом оставляют сохнуть сутки. При использовании досок в таком случае лучше монтировать два слоя вместо одного. Слабовыраженные неровности удаляются устройством для шлифования, оснащенным диском, предназначенным для бетонных поверхностей.

Пошаговая последовательность работ:

1. В участки стыковки фундамента с обвязкой монтируются анкеры либо пробки из дерева. Если укладывается 2 ряда досок, крепежные элементы должны быть крупнее.
2. На основание укладывают и закрепляют 2 слоя рубероида или иного гидроизоляционного материала, выпускаемого в рулонах.
3. Примеривают доски к фундаменту и просверливают в них отверстия под крепежные детали. Затем начинают закреплять элементы обвязки на основании.
4. Прочность угловых участков усиливается добавочными крепежными деталями.
5. Проверяется ровность выкладки по горизонтали. Если имеются перепады, их выправляют клиньями и подкладками.

Ошибки армирования углов ленточного фундамента

Наибольшее количество ошибок, которые допускаются при изготовлении арматурного каркаса для ленточного фундамента, происходит именно при армировании угловых элементов и мест примыканий. Самая распространенная ошибка – вязание перекрещивающихся прутков в угловых частях фундамента, которая ведет к значительному ослаблению конструкции. На профессиональном языке это называется «разрыв арматуры».

Еще одной распространенной ошибкой является простой загиб внешних и внутренних продольных прутков арматуры без применения дополнительных усиливающих элементов. Это же относится и к армированию тупых угловых частей каркаса.

Важно! Если вязка производится перпендикулярно насечкам рифленой арматуры, то это приводит к ее проскальзыванию в момент заливки бетона и нарушает геометрию каркаса. Если вязка производится параллельно насечкам (то есть проволока укладывается в углубления на арматурных прутьях), то это обеспечивает более плотное и надежное соединение

Монтаж обвязки на фундамент

Обвязка фундамента любого каркасного дома зависит от типа основания. Алгоритмы действий везде похожи, но многие детали – в частности, способы крепления обвязки – могут отличаться.

Свайный или столбчатый

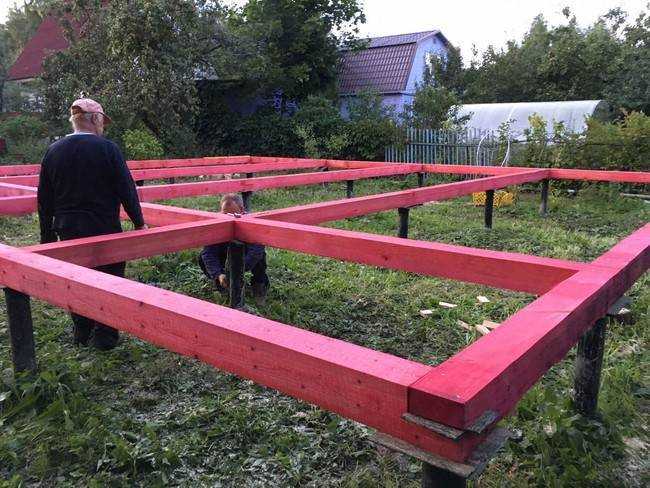

Нижняя обвязка каркасного частного дома на столбчатом фундаменте проводится по достаточно простому алгоритму. Форма фундамента для каркасного дома на винтовых сваях или столбах может быть любой. Но порядок действий при этом всегда одинаковый:

1. Разложить пиломатериалы на месте будущего монтажа.
2. Сначала обвязать углы фундамента. Самый распространенный способ соединения бруса и досок в углах – вполдерева.
3. Прикрепить материал к ростверку (если он есть) или напрямую к сваями. Для крепления лучше использовать пробки, штапики или анкера.
4. Дополнительно укрепить углы гвоздями или саморезами. Каждый элемент должен быть скреплен со всеми соседними.
5. Положить остальной брус плашмя (если он прямоугольный, а не квадратный), делая шаг между брусьями в среднем от 1,5 до 2 м. Скрепить такими же гвоздями или саморезами.

На этом обвязка свай каркасного дома завершена. Если используется двойное обвязывание, то второй слой древесины кладется уже не плашмя, а на ребро. Обвязка свайного фундамента подразумевает, что брус одновременно будет служить лагами для чернового пола.

Ленточный

Нижняя обвязка каркасного дома на ленточном фундаменте – намного проще, чем на свайном. Укладывать доски или брус на ровную ленту существенно легче. Порядок здесь следующий:

1. Сделать в углах фундамента гнезда для креплений.
2. Прикрепить угловые части конструкции, используя болты либо анкера.
3. Проверить, ровно ли уложены пиломатериалы в углах. Если элементы скошены – подправить их с помощью подкладок или клиньев из такой же породы дерева.
4. Установить остальной брус (лаги чернового пола) любым подходящим методом. Ограничений по шагу между брусьями и способам крепления нет.

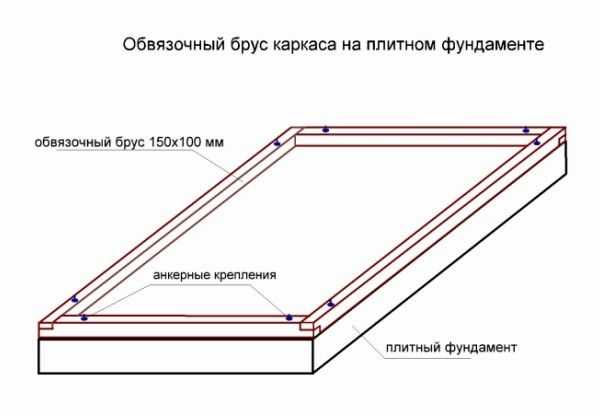

Плитный

Обвязка фундамента плитного типа необходима прежде всего в качестве опоры для стенового каркаса. Сам по себе фундамент достаточно прочный, чтобы выдержать вес каркасного дома, но обвязывание всё же рекомендовано.

Есть 2 типа обвязывания плитного основания:

• если стены монтируются по стоечной технологии, то обвязка не отличается от таковой для свайного фундамента;

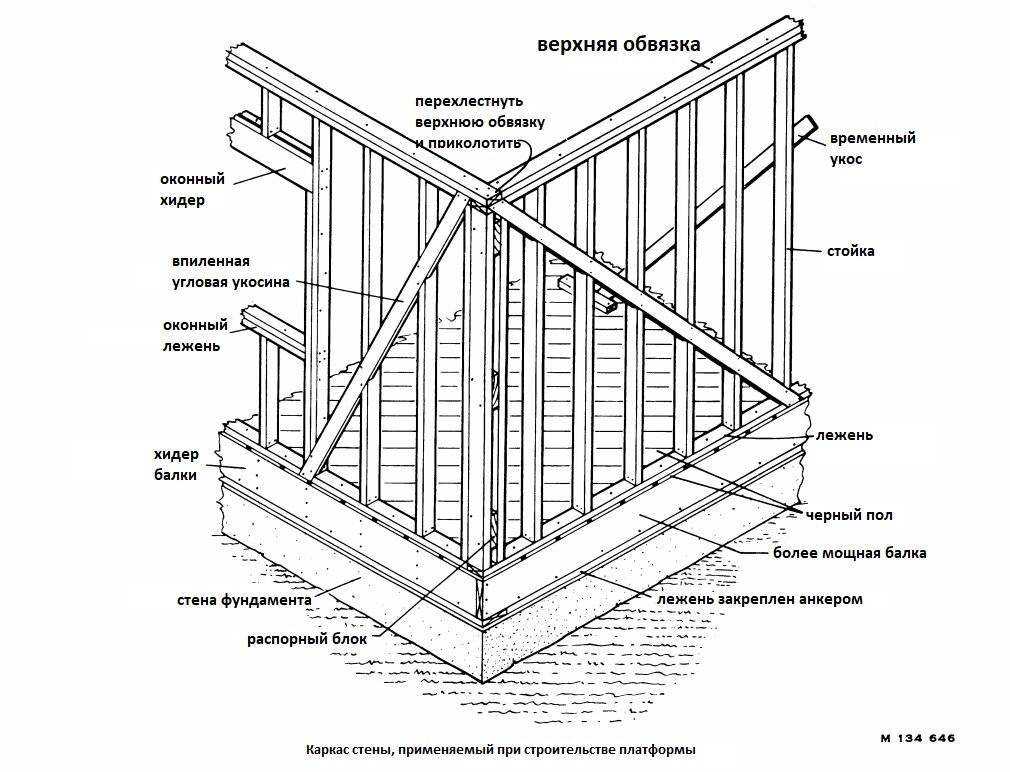

• если установка стен ведется по платформенной технологии, то порядок обратный – сначала кладут лаги чернового пола и монтируют сам пол, потом ставят стены, а уже в конце обвязывают углы фундамента.

Инструменты для связывания арматуры

Правильная вязка арматуры для ленточного фундамента предполагает то, что узлы должны накрепко фиксироваться проволокой. Если это не будет выполнено, то при вибрации цементобетонной смеси узлы могут окончательно развязаться. После это повлечет за собой повышенные нагрузки и преждевременное разрушение.

У ленточного фундамента арматура вяжется:

• Руками — крючком;
• Иннерционным крючком;
• Пистолетом.

Крючок для связывания

На вопрос как правильно вязать арматуру на ленточный фундамент можно ответить, что сначала нужно выбрать хороший инструмент.

Вязальные крючки отличаются по форме. Выбор инструмента сугубо индивидуален. Приобретайте его исходя из собственной техники связывания. С не подходящим инструментом очень быстро устанут руки, и вы рискуете натереть себе мозоли.

Они небольшого размера, подходят для связывания в как труднодоступных местах, так и при обычной обстановке. При покупке крючка присмотритесь повнимательнее и опробуйте сразу.

Самодельный вязальный крючок

Самодельные крючки делаются по шаблону, как и модели, изготавливаемые на производстве. При их производстве используют арматуру, которую затачивают сбоку и сгибают в тисках. Ручку делают из расплавленного пластика, а после накручивают. Также для ручки может быть использована трубка из полимеров.

Арматура вяжется ими схематично, надежно, с обязательным соблюдением расстояния между узлами. Поэтому самодельные крючки также отлично подходят для вязки.

Шуруповерт с крючком

Использование шуруповерта или другого полуавтоматического инструмента позволит ускорить процесс работы, а также возможно поможет разгрузить ваши руки. Связывая арматуру ленточного фундамента своими руками, вы прикладываете больше усилий, а это при больших объемах работ может существенно отразиться на вашей производительности.

Крючок располагается на ножке. Во время работы крючок цепляет проволоку, подтягивает ее усилием вверх, а ножка, поворачиваясь, делает обороты и скручивает концы проволоки. Операция производится до достижения необходимого затягивания узла.

Вязальный пистолет

Он является лучшим инструментом для самого качественного скрепления. Но он довольно дорогостоящий. Он используется профессиональными строителями, которые не могут позволить себе терять время. Аппарат имеет сменную катушку, на которую намотана проволока. Эти катушки заряжают прибор.

Большим бонусом этого инструмента является его так называемая «автономность». Работая с ним у вас нет нужды подключаться к сети, что делает его еще более удобным. Также помимо высокой стоимости он имеет еще один существенный недостаток. Вязальный пистолет не используется в местах ограниченного пространства.

Связывание кусачками

Еще один способ вязания арматуры ленточного фундамента своими руками. Используется при необходимости связать несколько проволочных узлов потому, что при долгой работе с плоскогубцами сильно устанут руки. При больших объемах работ намного более предпочтительно использовать другой инструмент.

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

• Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
• Соответствие заданным размерам.
• Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
• Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
• Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Сегодня в строительстве используются два типа деревянных балок:

• Клееный брус.
• Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине»

Возможны следующие варианты соединения:

• В половину дерева или в лапу. Этот способ подходит для увеличения длины.
• Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
• Коренной шип. Обычно применяется по углам.
• Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

Каркасный дом шаг за шагом: нижняя обвязка и перекрытие.

Многие из тех, кто задумывается о строительстве каркасного дома не знают с чего начать строительство, как продолжить и чем закончить… В связи с этим мы решили посвятить этой теме, ряд статей-инструкций с обзором основных моментов строительства и узлов конструкции каркаса на примере небольшого проекта каркасного дома 6х6м. Итак, каркасный дом своими руками шаг за шагом…

Часть 1: Нижняя обвязка. Перекрытие первого этажа.

Как театр начинается с вешалки, так и строительство дома начинается с фундамента. В случае нашего примера – это стандартный, ленточный фундамент. В фундаментной ленте должны быть предусмотрены продухи со всех сторон, в том числе и во внутренних перемычках, для свободной циркуляции воздуха и вентиляции подпольного пространства.

Площадь продухов должна быть не менее 1/250м2 площади фундаментной ленты, выступающей над грунтом. Перед сборкой каркаса, на фундаментную ленту (или винтовые сваи), следует уложить слой гидроизоляции, — обычно для этих целей используют рубероид, уложенный в два слоя, как самый доступный и недорогой вариант.

Обвязка фундамента в каркасном доме

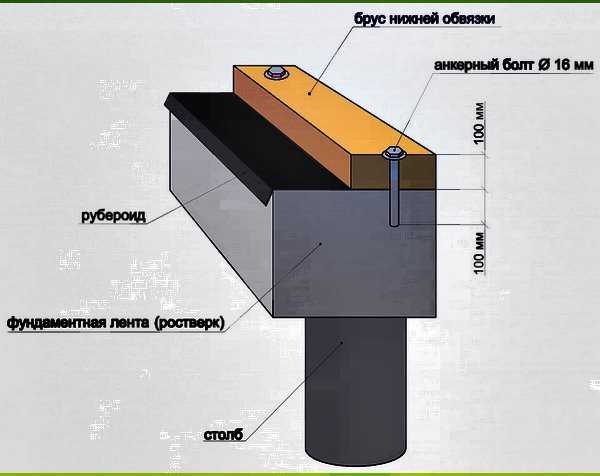

Далее укладывается нижняя обвязка. В случае ленточного фундамента она выполняется из доски сечением 150х50мм, уложенной в два слоя. Балки обвязки следует тщательно обработать антисептиком для защиты от гнили и грибка. Так как в случае ленточного фундамента данные балки не несут нагрузки, то часто можно услышать вопрос «Почему доски обвязки укладываются в два слоя?». Нижняя доска находится в крайне неблагоприятных условиях, и даже не смотря на тщательную обработку, всегда есть риск того, что со временем потребуется ее полная или частичная замена. В этом случае, замену произвести будет гораздо проще, подбив клинья и выпилив поврежденную часть. Обвязку обязательно закрепляют при помощи анкеров к ленте, по углам, в местах пересечения лежней, и по длине лежень крепят анкерами к ленте с шагом 1-1,5м.

Сборку нижнего перекрытия начинают с установки внешних (фасадных) досок периметра, закрепляя их в вертикальном положении гвоздями 50-70мм. к нижней обвязке, забивая гвозди в нижней части доски, под углом 45-60г. так, чтобы гвоздь проходя через фасадную доску крепил ее к обвязке.

Нижнее перекрытие каркасного дома

После установки внешнего периметра обвязки, начинают устанавливать лаги пола, согласно плану перекрытия, где шаг лаг рассчитан в зависимости от пролетов и нагрузки

Здесь следует обратить внимание на следующий момент: с целью экономии времени к лагам перекрытия снизу можно закрепить опорные доски для последующего настила «черного» пола. Обычно они выполняются из так называемой «дюймовки», доски сечением 25х100мм. Лаги фиксируют в вертикально установленном положении и крепят их в торец, через фасадную доску гвоздями 90-120мм, а в середине к нижней обвязке, направляя гвоздь под углом так, чтобы он прошивал лагу в нижней части и крепил ее к обвязке

Лаги фиксируют в вертикально установленном положении и крепят их в торец, через фасадную доску гвоздями 90-120мм, а в середине к нижней обвязке, направляя гвоздь под углом так, чтобы он прошивал лагу в нижней части и крепил ее к обвязке.

Фундамент, обвязка и нижнее перекрытие в сборе

Последними монтируются распорки-мосты, или как их еще стали назвать в последнее время «бриджинги». Распорки крепятся исключительно на гвозди, и желательно в одну линию, никаких специальных подвесов или уголков для их крепления использовать не следует. В случае с установкой распорок в линию, техника их крепления следующая: так как с одной стороны доступа к торцу через лагу нет, то с этой стороны мост крепится к лаге гвоздями, забиваемыми под углом, с двух сторон. С другой стороны мост закрепляется в торец через лагу, после чего с обратной стороны забиваются еще два гвоздя.

Подробнее о технике монтажа распорок написано в посвященной этому статье. Количество необходимых распорок определяется пролетом и проектом перекрытия.

Часто после сборки нижнего перекрытия (особенно если использовалась доска естественной влажности) перекрытие получается неровным. В этом случае используя рубанок можно снять выступающие 3-5мм. для того, чтобы вывести перекрытие в «ноль» по всей площади.
