С чего начинать замену электропроводки

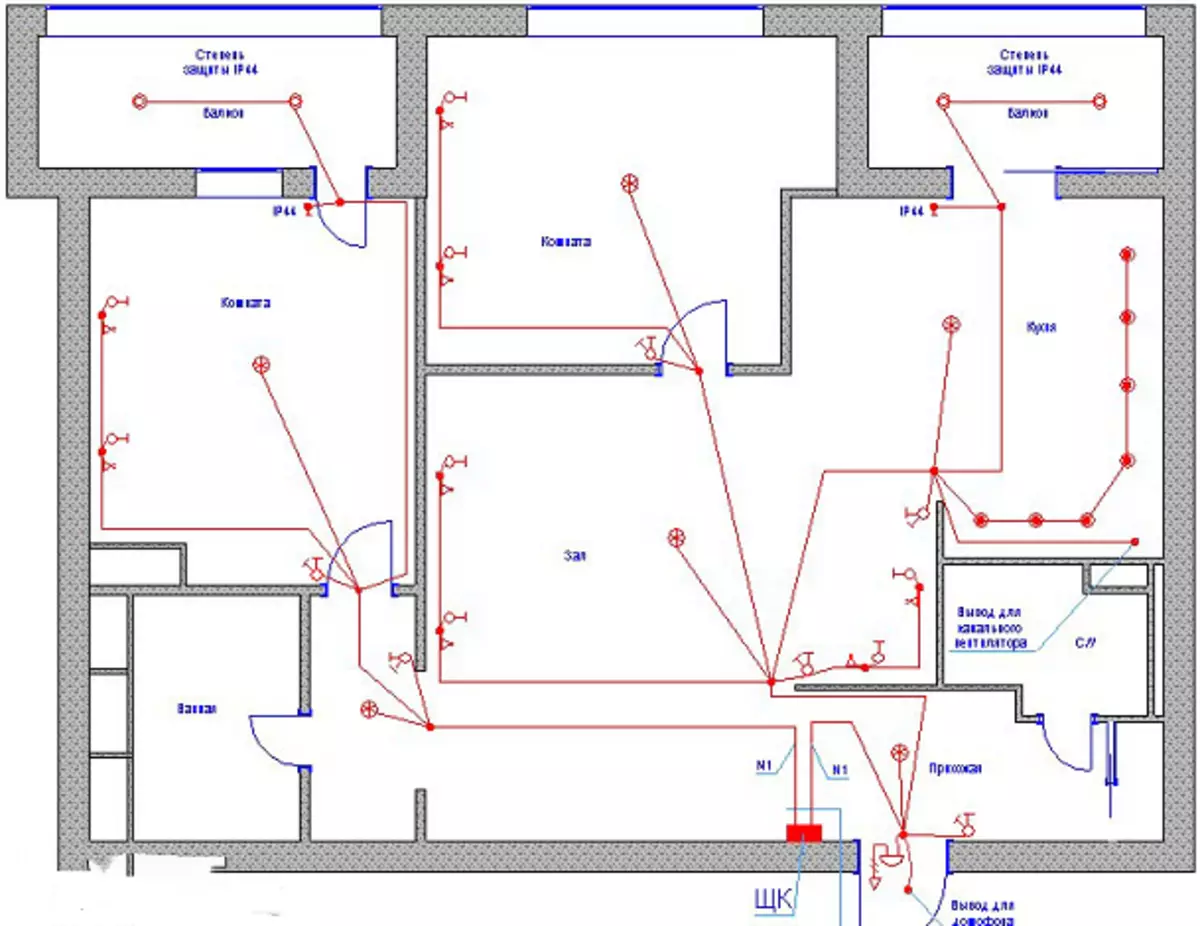

Структурная схема электропроводки квартиры На подготовительном этапе составляется план-схема новой проводки в двухкомнатной квартире. Он согласовывается в БТИ и Энергосбыте. Подготовка также включает:
- Визуальный осмотр линии на предмет видимых повреждений.
- Составление чертежа с электрическими системами всего дома.
- Закупка расходных материалов – розеток, кабелей, выключателей, коробок.
- Поиск нужных инструментов – перфоратора, болгарки, индикатора, бокорезов, уровня, фонаря, монтажного ножа, пассатижей, паяльника, тканевой изоленты.
Провод с припусками покупайте после проведение замеров длины трассы.
Расчет мощности
Примерная мощность различных электроприборов Заменить электрику нужно так, чтобы в дальнейшем не происходили сбои и перенапряжения сети. Мощность линии подбирается с учетом всего электрооборудования и зависит от сечения кабеля. Понадобится сделать несколько расчетов:
- Суммировать мощностей всей техники, подключенной к электросети.
- Добавить +100 Вт на каждый прибор.
- Разделить итог на 220.
Если результат равняется 12-15, допускается использовать кабель с сечением 1,5 мм2. Для квартиры стандартной планировки этого достаточно.
Когда на линии большая нагрузка, допускается увеличивать сечение кабеля, обустраивать коммуникации по двухпроводной или трехпроводной схеме.
Схема питания квартиры
Схема питания квартиры через УЗО В старых домах на каждом этаже стоит электрощиток, где находится счетчик, пакетный переключатель, защитные автоматы. Поэтому когда проектируется схема проводки в двухкомнатной квартире, стоит сделать независимую цепь питания и освещения, спланировать основные и дополнительные ветви. В хрущевках допускается использовать следующие варианты подключения:
- Параллельное – энергия поступает на потребитель от источника питания по собственной линии. К однофазному прибору подводят трехжильный кабель, к трехфазному – пятижильный с проводами фаз А, В, С, нуля и земли. Подобная схема предусматривает организацию для каждого потребителя собственной линии и установку индивидуального УЗО.
- Последовательное – от одного источника питания протягивается кабель, а потребитель подключается к нему на определенном расстоянии. Для реализации схемы понадобится провод с большим сечением и штробы в стенах. Источником энергии будет генератор, выдающий номинал 220 В. Для экономии можно протянуть электрический кабель от щитка до конкретного потребителя.
- Последовательно-параллельное – схема применяется в большинстве квартир. Распредкоробка рассчитана на потребителей, сгруппированных по типу (бойлер, розетки, свет) или расположению (кухня, спальня, ванная).
5 этапов замены проводки в хрущевке
В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:
Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий
Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника
Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.
Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.
Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.
Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.
Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов
Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/
Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.
Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.
Также читают:
Огромное количество россиян, белорусов и жителей других стран до сих пор живут в хрущевках. Конструкционные элементы, будь то фундамент, плиты перекрытий, лестничные марши, могут прослужить еще десятки лет. Но системы коммуникаций имеют значительно меньший ресурс, и, соответственно, нуждаются в ремонте или полной замене. Особого внимания в хрущевке требует электропроводка. Ее замена гарантирует безопасное и полноценное пользования всеми современными бытовыми приборами.
Срок эксплуатации
Сроки эксплуатации электропроводки устанавливаются ведомственными строительными нормами. Алюминиевая проводка должна эксплуатироваться не более 20 лет, медная может использоваться до 40 лет.
Именно поэтому, при производстве ремонта в квартире, настоятельно рекомендуется заменять целиком проводку с алюминиевыми жилами на медную электропроводку.
При возведении новых зданий алюминиевую проводку уже не устраивают, а в квартирах, так называемого, старого фонда, она, скорее всего, свой срок отработала. Замена электропроводки в хрущевке обязательна, так как такие здания строились более чем полвека назад.
К тому же сети были рассчитаны на нагрузку не более 3-4 кВт, а в настоящее время, с большим количеством бытовых электроприборов, потребность в электроэнергии одной квартиры может превышать 10 кВт.
Можно самостоятельно поменять проводку в квартире, не прибегая к помощи квалифицированных электриков. Для этого необходимо знать требования нормативных документов и обладать некоторыми навыками в работе.

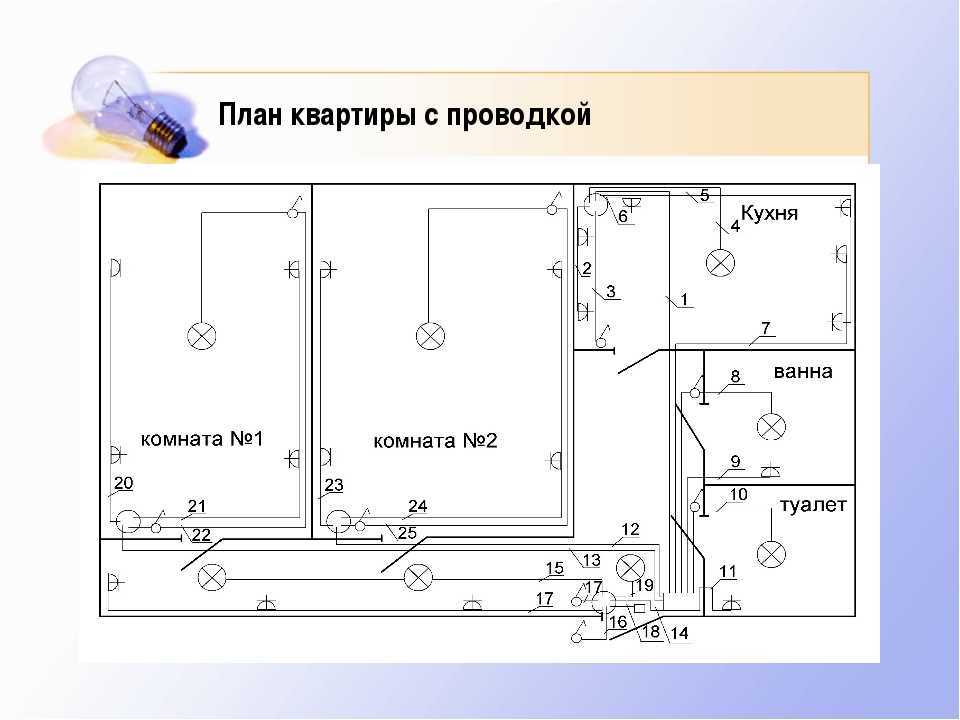

Схема электропроводки
Замена начинается с составления схемы новой проводки и демонтажа старой.
Схема проводки должна учитывать потребность всех электроприборов в квартире, освещения, систем безопасности (пожарная, охранная сигнализация), линий коммуникационных сетей (телефон, интернет, спутниковое телевидение).
Силовая проводка, освещение и проводка с малыми токами, должны прокладываться отдельно одна от другой.
Расчет нагрузки
При разработке схемы, в первую очередь определяется максимальная нагрузка от всех потребителей в квартире. Для этого необходимо суммировать мощности всех приборов, освещения, электрических систем подогрева пола. В зависимости от полученного значения выбирается сечение вводного кабеля в квартиру.
Для определения этого значения необходимо умножить величину максимальной нагрузки на коэффициент 0.9, учитывающий вероятность одновременного включения всей нагрузки.
После этого величина нагрузки делится на значение действующего напряжения сети. По полученному значению тока, приняв его с запасом в 20%, с использованием таблицы, определяется сечение основного кабеля.
| Сечение токопроводящей жилы, мм2 | Ток *, А, для шнуров, проводов и кабелей | ||
| одножильных | двухжильных | трехжильных | |
| 0,5 | — | 12 | — |
| 0,75 | — | 16 | 14 |
| 1,0 | — | 18 | 16 |
| 1,5 | — | 23 | 20 |
| 2,5 | 40 | 33 | 28 |
| 4 | 50 | 43 | 36 |
| 6 | 65 | 55 | 45 |
| 10 | 90 | 75 | 60 |
| 16 | 120 | 95 | 80 |
| 25 | 160 | 125 | 105 |
| 35 | 190 | 150 | 130 |
| 50 | 235 | 185 | 160 |
| 70 | 290 | 235 | 200 |
Распределительный щит

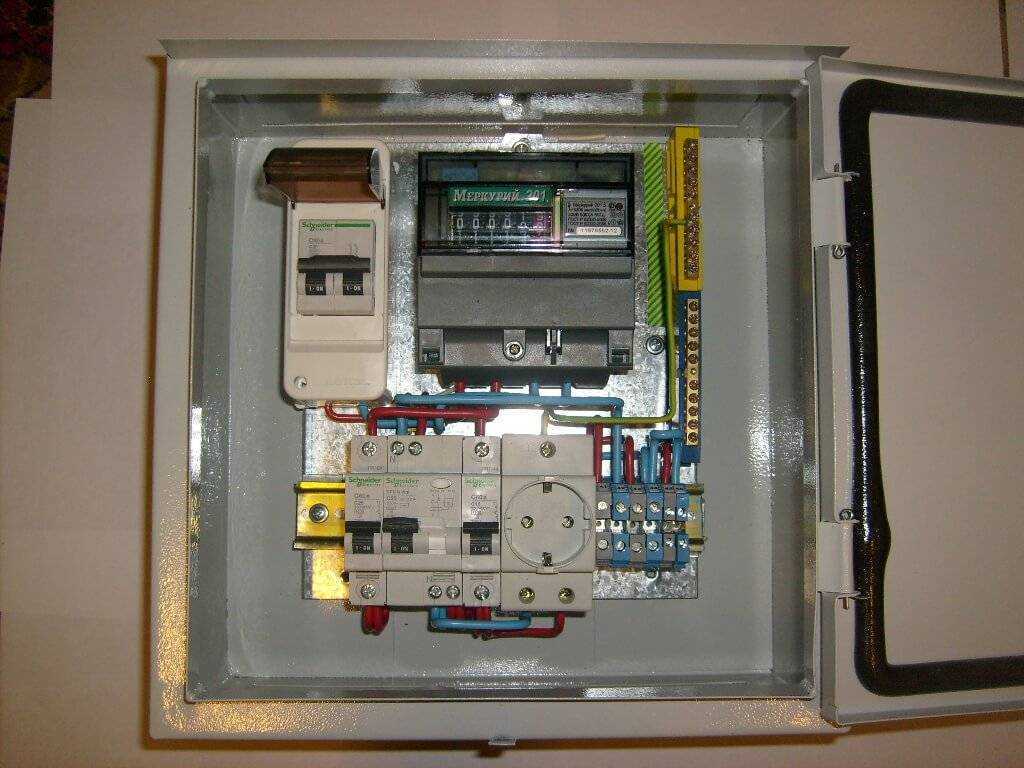

Недалеко от входной двери необходимо предусмотреть распределительный щит. Назначение его – распределить нагрузку по помещениям квартиры. В щите устанавливаются защитные устройства каждой цепи.
Помещения санузлов защищаются при помощи УЗО (устройств защитного отключения) или дифференциальных автоматов. Сечения кабелей каждой цепи рассчитываются аналогично вводному кабелю, с учетом нагрузки в каждом помещении квартиры.
Отдельные линии
Для электроплиты, духового шкафа, проточного нагревателя воды, стиральной машины (если мощность ее нагревательного элемента более 3,0 кВт) необходимо устраивать отдельные линии от распределительного щита. Каждая линия в квартире должна быть защищена своим автоматом.

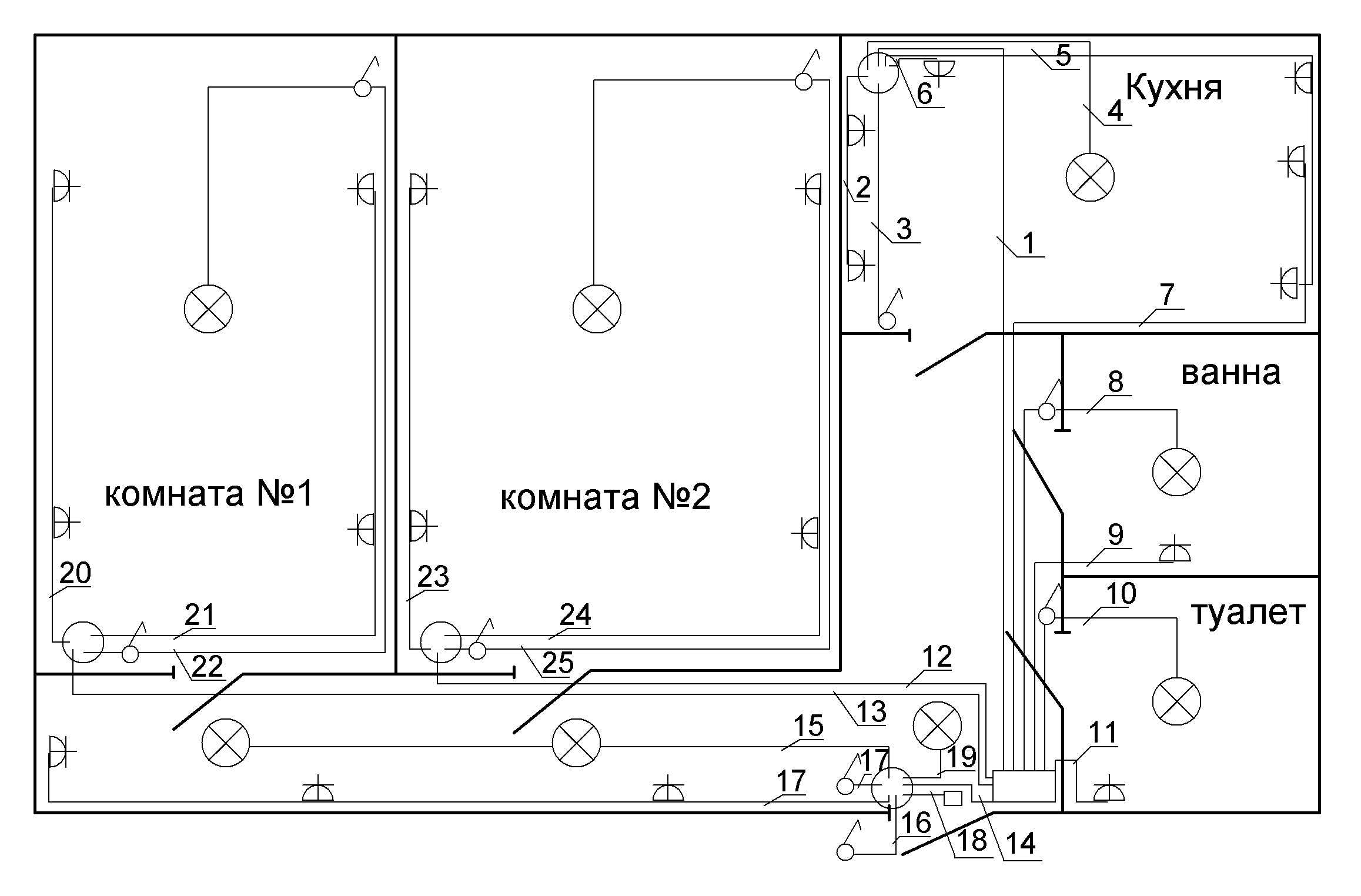

На схеме должны быть отражены трассы проводов, места расположения розеток, выключателей, их мощность, высота установки от уровня пола.
Для разводки кабелей размечаются места установки распределительных коробок.
Определяется место установки прибора учета потребленной электроэнергии. В многоквартирном доме, как правило, для этого смонтированы коммунальные щиты на этажных площадках лестниц в подъездах.
Для систем сигнализации помимо трасс проводов определяются места установки пультов управления, датчиков.
Практический совет. При демонтаже старой проводки не нужно спешить с удалением проводов, проложенных в трубах или пустотах, их можно использовать как кондуктор для протягивания новой проводки.
Сечение проводов системы освещения
Наверняка, вы и сами понимаете, что осветительные приборы менее всего нагружают квартирную электропроводку. Поэтому-то сечение проводов в 1,5 мм2 является вполне достаточным для стандартной квартиры в многоквартирном доме. Однако при прокладке проводки следует быть абсолютно уверенным в том, что общая нагрузка каждой осветительной группы не превышает 3,5 кВт. Ввиду традиционно малой нагрузки, все квартирное освещение, как правило, сводится в одну группу, обслуживаемую кабелем 1,5 мм2.
Сечение проводов в 1,5 мм2 является вполне достаточным для проводки, обеспечивающей питание осветительных приборов
Итак, подводя итог, напомню вам лишь голые цифры. Чаще всего сечение проводов в городской квартире составляет:
- кабель ввода – 3×10 мм2 (однофазная сеть), 5×2,5 мм2 (трехфазная сеть);
- электроплита (варочная панель) – 3×6 мм2 (однофазная сеть), 5×2,5 мм2 (трехфазная сеть);
- розеточные группы – 3×2,5 мм2;
- приборы освещения – 3×1,5 мм2.
Однако я должен подчеркнуть использованное мной словосочетание «чаще всего». Если вы изначально планируете устанавливать в своей квартире очень мощные приборы, то перед укладкой электропроводки следует произвести необходимые расчеты с тем, чтобы не ошибиться с выбором кабелей нужного сечения. Оптимальный вариант – обратиться к профессиональному электрику.
Как правильно рассчитать нагрузку?
Разрабатывая схему, важно определить показатель максимально потребляемой мощности от всех приборов в доме. Для этого необходимо составить список всех потребляемых энергию устройств и определить их нагрузку, суммируя ее. В этот перечень входят абсолютно любые системы и гаджеты, к примеру, фен, пылесос, электроплита или система нагрева пола
В этот перечень входят абсолютно любые системы и гаджеты, к примеру, фен, пылесос, электроплита или система нагрева пола.
Статья по теме: Выбор плитки в ванную: 5 советов от опытных
Затем необходимо полученное значение умножить на 0,9, так как данный коэффициент учитывает вероятность одновременной работы абсолютно всех устройств. Затем полученное число необходимо разделить на текущую нагрузку сети.
Выбор сечения проводников по расчетной нагрузке
Для начала необходимо подсчитать общее количество потребителей и определиться с их мощностью. Под потребителем подразумевается отдельный электрический прибор: лампочка, вентилятор, холодильник и т.д. Чтобы ничего не упустить, лучше нарисовать план квартиры и нанести на него места расположения бытовых приборов, осветительных приборов и розеток.
Порядок действий:
- Необходимо разделить все приборы по потребляемой мощности в квартире на 3 категории: освещение, приборы до 2 кВт и приборы свыше 2 кВт.
- Распределяем всех потребителей по линиям и наносим на схему. Под отдельной линией подразумевается группа потребителей, запитанная через отдельный автомат. Согласно требованиям ПУЭ на одной линии может быть не более 20 точек (лампочки, розетки и т.д.). Приборы с большой потребляемой мощностью (электропечи, кондиционеры, электрические котлы и т.д.) лучше подключать через отдельные автоматы в распределительном щитке.
- Подсчитываем суммарную потребляемую мощность каждой категории и рассчитываем токовую нагрузку.
- Выбираем сечение провода по таблице.
Сила тока определяется по формуле:
I=(P/U) х cosφ, где
I – сила тока, А U – напряжение, В P – потребляемая мощность, Вт cosφ – коэффициент мощности.
В данном случае cosφ можно пренебречь, так как его значение в бытовых электросетях стремится к единице. Таким образом, формула по определению токовой нагрузки приобретает следующий вид:
I=P/U
Пример: допустим, нам нужно определить токовую нагрузку электроплиты с максимальной потребляемой мощностью 4 кВт, которая подключена через отдельный автомат. Напряжение бытовой электросети – 220 В. Подставляя оба значения в формулу, получаем:
I=4000/220 = 18 (А)
Пользуясь таблицей, определяем: сечение провода для подключения электроплиты должно быть не менее 1,5 мм². Согласно ПУЭ соотношение сечения провода от величины токовых нагрузок должно соответствовать значениям, приведенным в таблице:
Открытая проводка Сечение кабеля Скрытая проводка
| Медь | Алюминий | Медь | Алюминий | |||||||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |||||
| 220 В | 380 В | 220 В | 220 В | 220В | ||||||||
| 11 | 2,4 | — | — | — | — | 0,5 | — | — | — | — | — | — |
| 15 | 3,3 | — | — | — | — | 0,75 | — | — | — | — | — | — |
| 17 | 3,7 | 6,4 | — | — | — | 1,0 | 14 | 3,0 | 5,3 | — | — | — |
| 23 | 5,0 | 8,7 | — | — | — | 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 | 2,0 | 19 | 4,1 | 7,2 | 14 | 3,0 | 5,3 |
| 30 | 6,6 | 11 | 24 | 5,2 | 9,1 | 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6,0 |
| 41 | 9,0 | 15 | 32 | 7,0 | 12 | 4,0 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 50 | 11 | 19 | 39 | 8,5 | 14 | 6,0 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 80 | 17 | 30 | 60 | 13 | 22 | 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 100 | 22 | 38 | 75 | 16 | 28 | 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 140 | 30 | 53 | 105 | 23 | 39 | 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 170 | 37 | 64 | 130 | 28 | 49 | 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Согласно требованиям ПУЭ номинал каждого автоматического выключателя не должен превышать 25А. Учитывая это, мощные электроприборы лучше запитывать через отдельный автомат. Ниже приведена электрическая схема однокомнатной квартиры:
В приведенном примере всего 4 линии. Ее преимущество – в простоте. Чем проще схема, тем ее легче обслуживать в процессе эксплуатации.

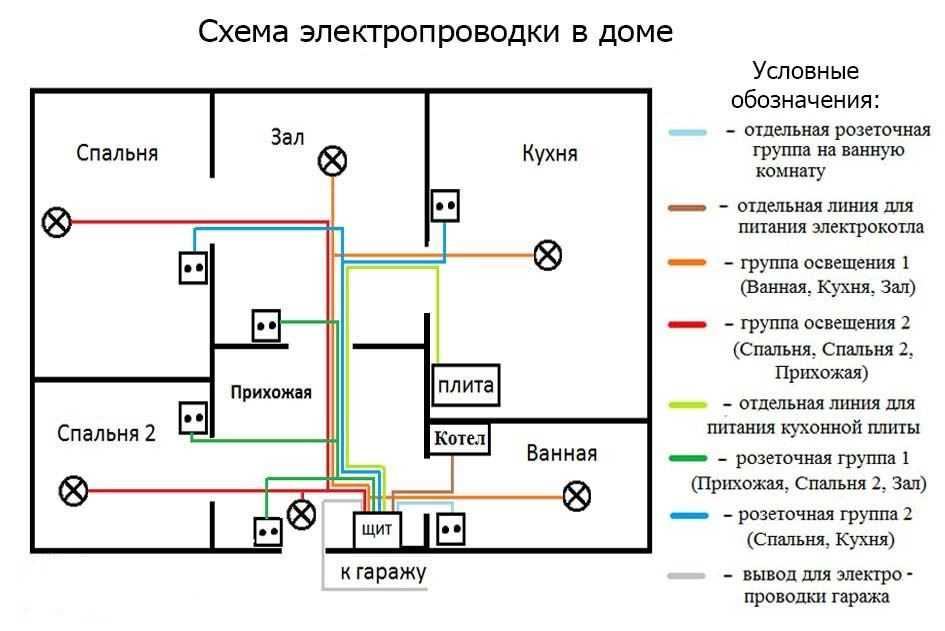

Разработка схемы электроснабжения
Для составления схемы планируемой электропроводки рекомендуется воспользоваться общим планом квартиры. Это позволит отметить требуемые места расположения розеток, выключателей и электрооборудования. Необходимо учитывать следующие факторы:
- общая нагрузка электроприборов;
- наличие охранной или пожарной сигнализации;
- необходимость в прокладке сетевых кабельных линий.
Крупные потребители электроэнергии рекомендуется подключать через отдельную розетку. Это может быть электроплита, сплит система и так далее. Линии освещения и розеток также лучше разделить. Можно воспользоваться типовыми схемами для двухкомнатных и трехкомнатных квартир.
Эксплуатационный ресурс
Электрическая разводка токопроводящих жил в хрущевке однозначно должна меняться, так как данные объекты вводились в эксплуатацию более пятидесяти лет назад. В те времена для электропроводки использовались алюминиевые кабели с резиновой изоляцией. Эксплуатационный ресурс таких кабельных линий составляет порядка двадцати лет.
Старая алюминиевая проводка
При самостоятельном выполнении замены разводки электрики в хрущевке следует учитывать, что в настоящее время для проводки используется исключительно медь. Медные кабельные линии обладают эксплуатационным ресурсом более сорока лет.
Проводка в домах 1967 года 5 этажей. Типовые планировки квартир Чтв, Ап. 2011
Описание и типовые планировки квартир. От «сталинок» до современных.
| Сталинки 1954-1961 | 1955-1960 г.г. | 1955-1960 г.г. | 1954-1961 г.г. | |
| 2-, 3-этажные кирпичные дома | 4-, 5-этажные кирпичные дома | 4-этажные кирпичные дома | ||
| Хрущевки 1958-1967 | 1960-1967 г.г. | 1963-1967 г.г. | 1958-1964 г.г. | 1959-1960 г.г. |
| 5-этажные панельные дома | 5-этажные панельные дома | 4-,5-этажные кирпичные дома | 4-,5-этажные блочные дома | |
| 1964-1967 г.г. | 1964-1967 г.г. | |||
| 5-этажные кирпичные дома | 5-этажные блочные дома | |||
| Брежневки 1966-1975 | 1966-1973 г.г. | 1966-1970 г.г. | 1967-1977 г.г. | 1966-1967 г.г. |
| 5-этажные панельные дома | 5-этажные панельные дома | 5-этажные кирпичные дома | 5-этажные панельные дома (для малосемейных) | |
| 1967-1970 г.г. | ||||
| 5-этажные панельные дома (блок-комнаты) | ||||
| Стандартные 1968-1999 | 1970-1976 г.г. | 1968-1977 г.г | 1970-1977 г.г. | |
| 9-этажные панельные дома | 9-этажные панельные дома | 9-этажные кирпичные дома | 5-этажные панельные дома (блок-комнаты) | |
| 1977-1998 г.г. | 1973-1975 г.г. | 1972-1977 г.г. | ||
| 9-этажные панельные дома (для малосемейных) | 9-этажные панельные дома (для малосемейных) | 9-этажные панельные дома (блок-комнаты) | ||
| 1973-1985 г.г. | ||||
| 12-этажные панельные дома | ||||
| Улучшенные | 1976-1983 г.г. | 1977-1985 г.г. | 1976-1994 г.г. | 1977-1996 г.г. |
| 16-этажные панельные дома | 9-этажные панельные дома | 9-этажные панельные дома | 9-этажные панельные дома | |
| 9-этажные панельные дома | 12-этажные панельные дома | |||
| 1983-1998 г.г. |
Подготовительные работы
Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.
Определение состояния действующей проводки

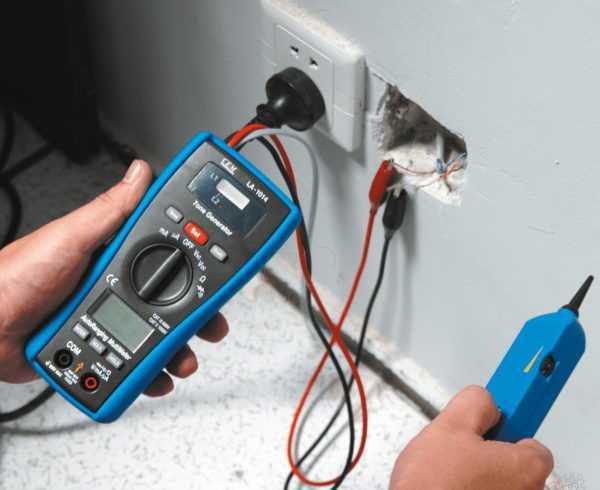

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.
Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.
Расчет общей мощности кухонной техники
Для осуществления расчета общей нагрузки на кухонную сеть следует составить перечень используемых электроприборов. Затем с инструкции или с заводской таблички изделия переписать данные по мощности каждого прибора. После этого простым суммированием определить общую нагрузку на проводку.
Требуемые комплектующие и инструменты
Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:
- 16 А — для подключения маломощных приборов;
- 32 А — для обеспечения питанием кухонной техники с большой мощностью.
При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.
Выбор выключателей света не сопровождается значимыми нюансами. Для исключения быстрого загрязнения рабочей поверхности клавиш выключателя рекомендуется отдать предпочтение изделиям без дизайнерских узоров и рельефов. При этом гладкая поверхность легко и быстро очищается от грязи.
Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:
- штроборез — в случае монтажа скрытой электросети;
- перфоратор;
- паяльник;
- указатель напряжения до 1000 Вольт;
- пассатижи;
- комплект отверток с плоским и крестовым жалом;
- молоток.
Обратите внимание! Рукоятки приборов и инструментов должны иметь изоляционное покрытие для обеспечения безопасности от поражения электрическим током
Подбор сечения кабеля
Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.
Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.
Формирование схемы электросети
Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.
Проблемы со старыми домами

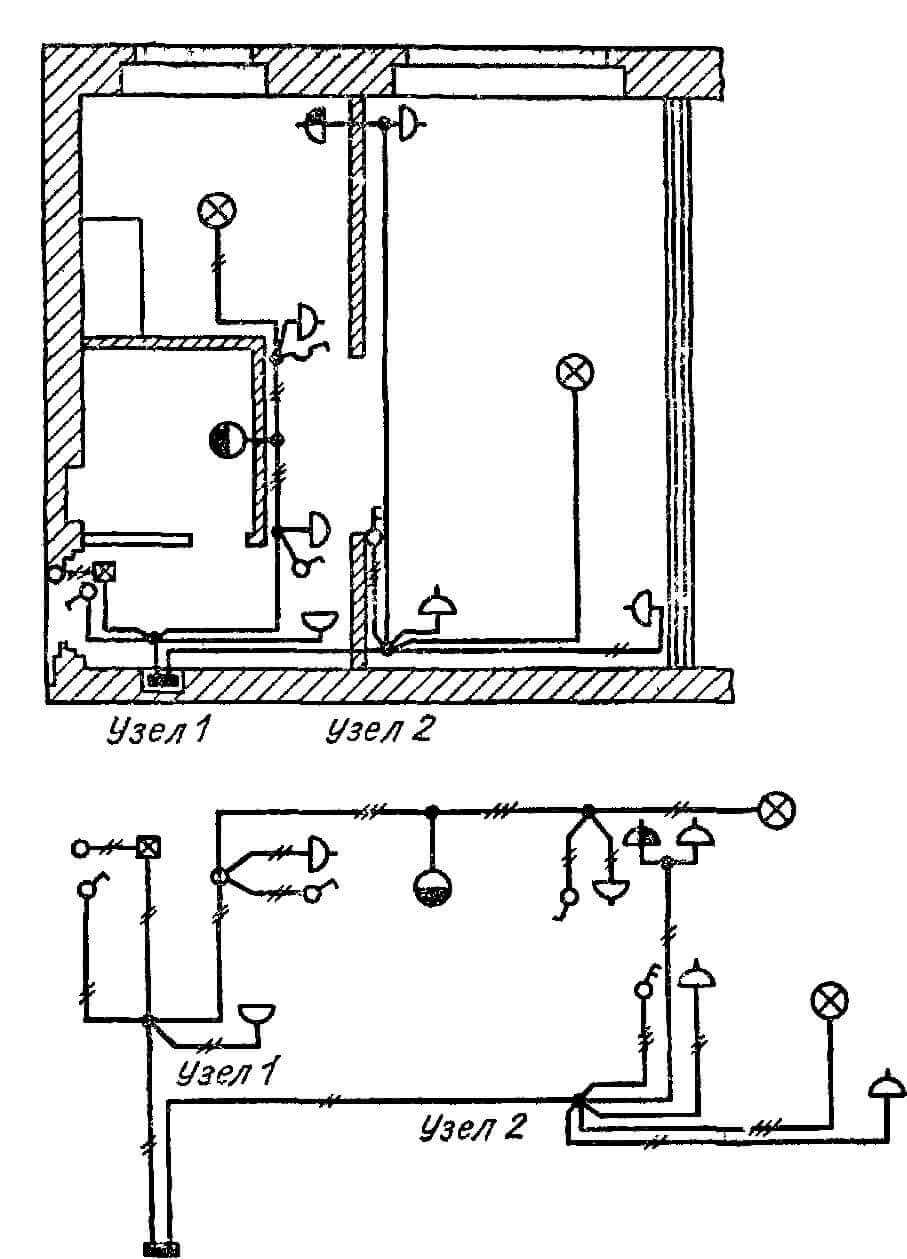

Схема электропроводки в типовой 2-х комнатной квартире того времени подразумевала наличие в семье нескольких люстр, зачастую, просто лампочек, для освещения и простейших электроприборов типа утюга или радиоприемника.
Не у каждого был даже телевизор или холодильник. Сегодняшние потребности в бытовой электроэнергии в разы больше. Отсюда и проблемы с электропроводкой и схемами ее разводки.
Кроме того, алюминиевая электропроводка, использовавшаяся в те годы, не выдерживает ни какой критики по ряду причин.
Во-первых, с течением времени материал изоляции становится похож на хлебный мякиш, который разламывается даже при незначительном сгибании.
Именно поэтому провода ЛЭП подлежат замене не реже, чем в 20 лет. Выполнять же электропроводку в квартирах алюминиевым кабелем, не рекомендовано.
Во-вторых, электрокоррозия алюминия, находящегося под напряжением, возрастает многократно. Весьма вероятный в этом случае обрыв электропроводки может привести к непредсказуемым результатам, пожару в квартире, например.
Наконец, применение схемы с глухо заземленной нейтралью было продиктовано элементарным дефицитом цветных металлов в послевоенное время.

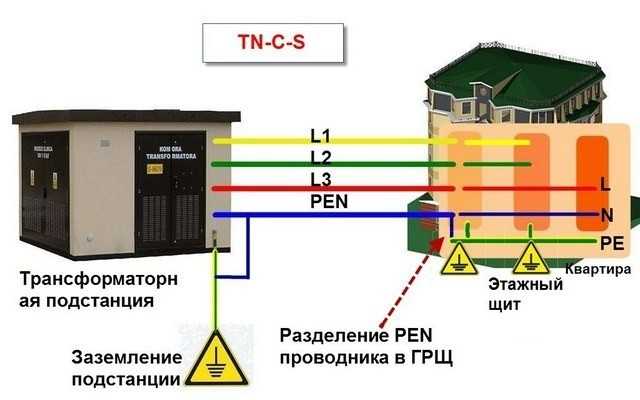

Лишь в конце прошлого века Россия приняла измененную схему (TN-C-S), что увеличило безопасность потребителей электроэнергии.
Поэтому, заменяя электропроводку в двухкомнатной квартире старого дома, ее жильцам нужно принимать меры по заземлению самостоятельно.
В список проблем входит еще несколько менее значительных недостатков. Схема проводки, к примеру, выполнялась методом ветвления, что обуславливало наличие множества скруток и не заизолированных участков токоведущих ее частей.
Ясно лишь то, что электропроводка в хрущевке требует именно замены. При этом цель ее заключается в отказе от алюминия в пользу меди.
Где искать проводку

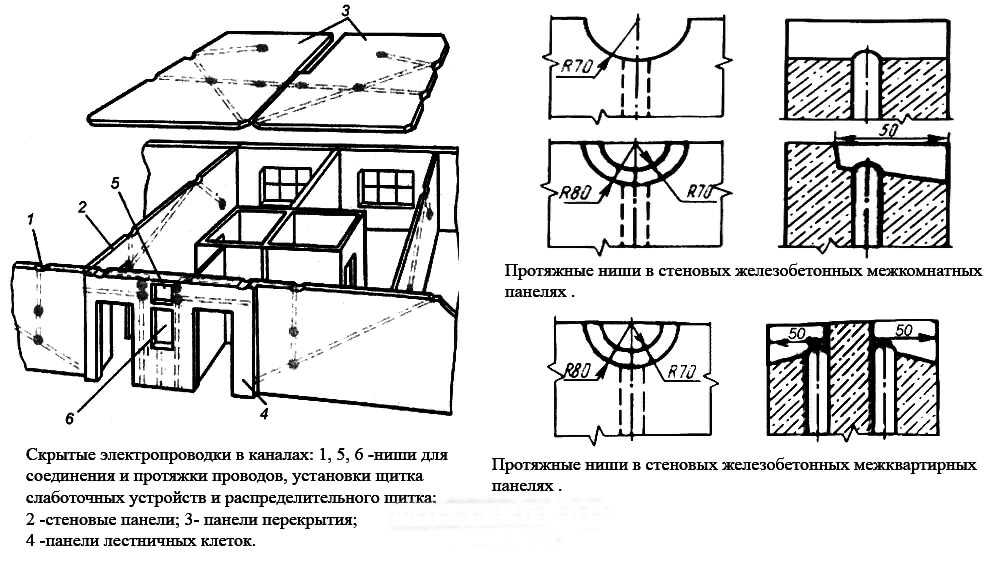

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.
Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.
Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.
Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.
В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.
После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.
Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.
Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

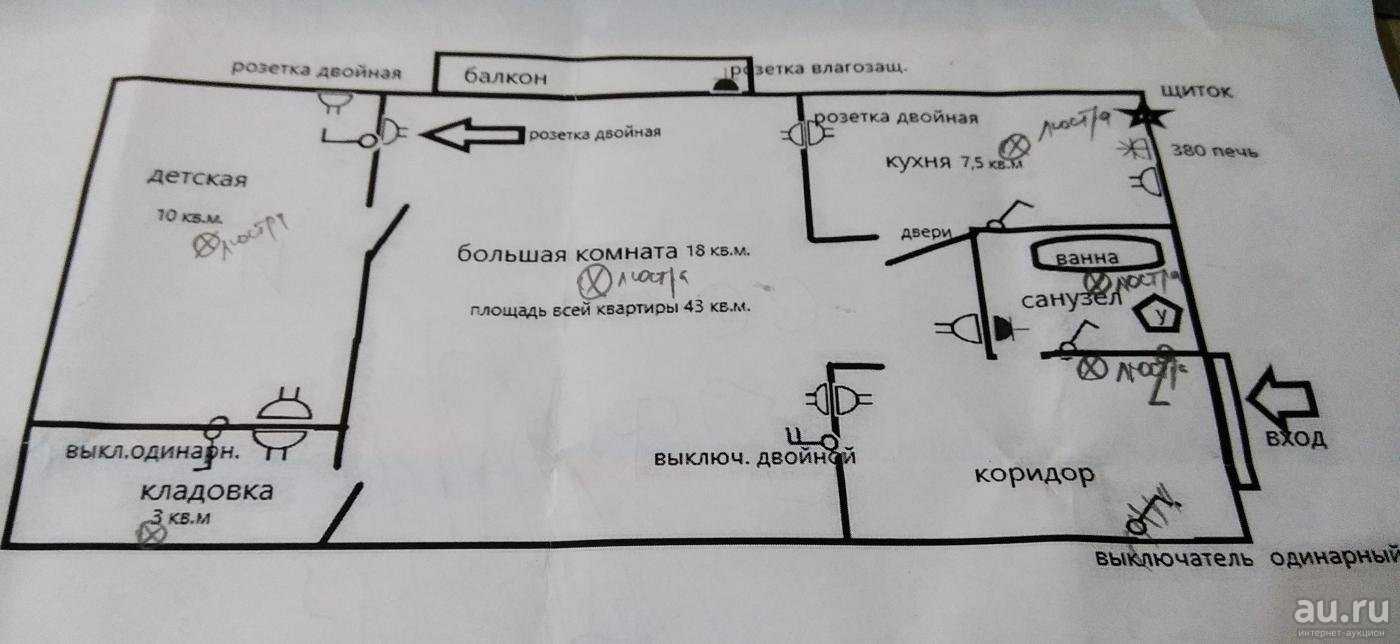

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.
Для 1 комнатной квартиры:
Для 2 комнатной:
На видео ниже наглядно показывается, как найти проводку в хрущевке:
Подготовка к ремонту
Прежде чем приступить непосредственно к замене проводов, следует составить подробный чертеж новой трассы с отметкой всех элементов электросистемы. Разрабатывать его нужно с учетом удобного подключения всех имеющихся в хозяйстве электрических приборов.
Совет 1. Помните о том, что производители техники не рекомендуют подсоединять к сети мощные электроприборы через разветвители тока. Для электроплиты, бойлера, кондиционера и т. п. обязательно нужно предусмотреть отдельные розетки.
Совет 2. В каждое помещение должны идти как минимум две ветки кабеля: для осветительных приборов и для розеток.
После составления плана-чертежа можно приступать к закупке необходимых материалов. Помимо кабеля, потребуются:
- коробки
- выключатели
- розетки
- тряпичная изолента
Не стоит использовать элементы системы, которые уже были в употреблении, так как нет гарантии, что они сохранили первоначальные эксплуатационные свойства. Сэкономив на мелочах, можно получить проблему в будущем. Изношенной розетке непременно рано или поздно потребуется замена, но если в ней в случайно произойдет короткое замыкание, подгореть может и новая проводка.
Чтобы поменять внутренние электросети своими руками, потребуется также набор инструментов, а именно:
- фазоуказатель
- перфоратор
- плоскогубцы
- отвертки
- угловая шлифмашинка (болгарка)
- паяльник
- клеммники
- нож
Имея на руках все необходимое, можно приступать к работе.
Как определить схему уже существующей электропроводки.
Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.
В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).
Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.
В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.
В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.
Несколько советов по разводке электропроводки.
В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.
Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт», по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.
Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.
Электропроводка для электроплиты
В новом групповом щитке отключаем старый провод для электроплиты и откусываем его под корень в нише.
Старый провод для электроплиты расположен на стеновой панели на кухне в борозде, поэтому, просто выдёргиваем провод из борозды (вместе с гипсовой штукатуркой) и откусываем его под потолком.
В эту борозду крепим новый кабель для электроплиты до потолка, а затем, по струне, уводим его к групповому щитку.
Присоединяем кабель к розетке электроплиты.
Подключаем кабель в групповом щитке и включаем автомат.
На кухню осталось провести 4 линий с группового щитка. Это линии 5, 7, 12 и 13 (смотрим шпаргалку, которую мы закрепили возле группового щитка).
К линиям 5,7 и 12,13 можно проложить на стенах по два кабеля в одной вертикальной штробе
Получается 2 вертикальных штробы по стенам . Для розеток придётся сделать дополнительные гнёзда (а можно установить и накладные розетки, кому как нравится).
В каналах в плите перекрытия к старым проводам привязываем новые кабели со стороны коридора и вытягиваем их к спальням.
Меняем в спальнях старые провода к розеткам, выключателям и к лампам на новые кабели.
К проводам освещения подключаем временные патроны.
Меняем розетки и выключатели и присоединяем их к новым кабелям, (розетки устанавливаются с двух сторон стеновой панели (в спальне и в зале и соединяются параллельно).
Выполняем соединения в нише.
Крепим кабели к струне до группового щитка.
Как прокладывать новые линии
Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.
На видео ниже наглядно показывается, как это правильно делать:
Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.
Важно! Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях
Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления
N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.
Рассмотрим 3 варианта прокладки новых линий проводки в хрущевке. Новые линии прокладывают:
- По полу. Кабели прокладывают в гофре под стяжкой в полу. Недостатком является затруднения в случае выхода из строя кабеля – придётся долбить стяжку. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
- В плинтусах. В продаже есть ряд плинтусов с кабель каналами, в этом случае вам нужно будет сделать только небольшую вертикальную штробу до новой розетки. Подробнее вы можете узнать из статьи: как провести проводку в плинтусе.
- Под натяжным или подвесным потолком, или за другими элементами гипсокартонных конструкций. Также придётся делать вертикальные штробы, но это фактически подобие наружной проводки, проложенной в гофрированной трубе по потолку или его углу со стеной.
Межкомнатные перегородки из кирпича, газобетона, «дранки» и других материалов можно штробить и прокладывать линии как вам удобно.
