Выбор и установка встраиваемой вытяжки собственными силами

Ответы на популярные вопросы

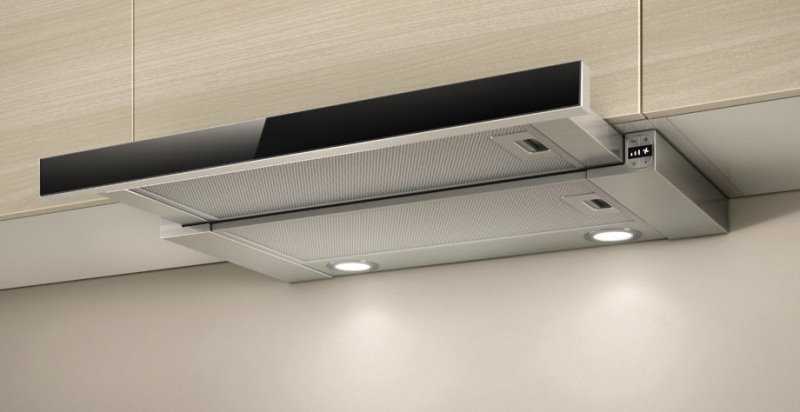

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Рекомендации по монтажу встраиваемой вытяжки

• Великолепным вариантом будет заказ шкафчика без дна. Его монтаж делается посередине при помощи шурупов. На потолке и средней полке проделывается отверстие, через которое и будет проходить гофрированный шланг. С одного конца он подсоединяется к вытяжке, а с другого его надо поместить в отверстия на потолке и средней полке. Когда вытяжка работает в режиме “вывод в вентиляцию”, то шланг нужно подводить к вентиляционному отверстию. Если она работает при “рециркуляции”, то шланг надо обрезать в том месте, где он выходит из отверстия в потолке шкафа;
• В данном варианте крепиться она будет к днищу шкафа, в нем же, как и в потолочной полке проделывается отверстие под шланг из гофры. В этом случае все будет проводиться аналогично первому варианту, только здесь нужно будет постараться спрятать корпус под декоративной панелью, чтобы все выглядело максимально аккуратно;
• В третьем варианте для присоединения используется инструкция, в которой все расписано по эксплуатации. Замечательным вариантом это будет в случае установки под декоративный короб, выполненный в классическом виде, или же который предусматривает встраивание в подвесной шкаф;
• Установка встроенной вытяжки в шкаф в этом случае проводиться с применением плоского ПВХ канала. Здесь на днище шкафа следует сделать пропил соответствующего размера. Вытяжной корпус скрыт в шкафчике, а при помощи отверстий, проделанных в нижней кромке, происходит присоединение ко дну. В потолке шкафа и в средней полке делаем отверстия для вывода гофрированного шланга. После этого крепим шланг к вытяжке, а другой его конец продеваем в отверстия средней и потолочной полки.

Какая мощность должна быть у вытяжки?

Мощность вытяжки напрямую связана с количеством воздуха, который устройство сможет забрать из помещения за определенное время. Рассчитать необходимую мощность не сложно. Санитарные нормы гласят, что кухонная вытяжка должна втягивать от 12 кубометров за один час. Сначала необходимо вычислить объем помещения. Для этого его площадь нужно умножить на высоту потолка. Получившийся результат следует умножить на 12 и добавить ещё 20% запаса. Если на кухне установлено газовое оборудование, то запас стоит увеличить до 30%.

Во многих современных моделях вытяжек возможно регулировать объем забираемого из комнаты воздуха, меняя скорость мотора. Таким образом меняется и уровень шума.

Особенности встраиваемых моделей

Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.

1. Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
2. На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
3. Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.

Островная вытяжка подвешивается к потолку и может находиться даже в центре помещения

При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.

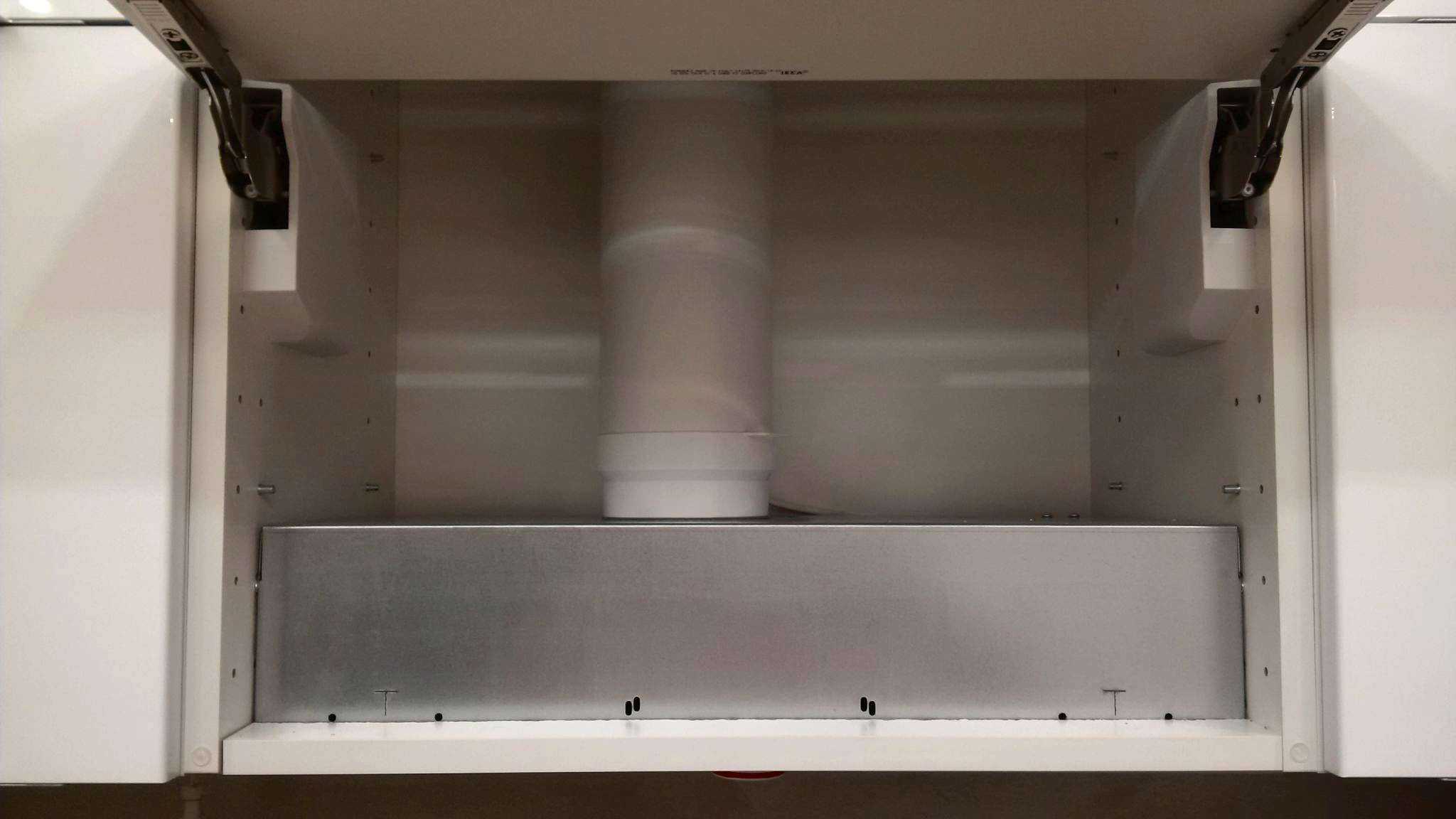

Вытяжка спрятана в шкафу

Что делать, если мощности недостаточно

Логичным мероприятием является замена устройства на более производительное. Если же такой возможности нет, можно удалить имеющиеся фильтра, особенно, дублирующий, угольный. Это добавит до 5% мощности от номинальных параметров, но существенно повысит шумность.

Монтаж вытяжки можно провести самостоятельно с минимальным набором инструментов.

Повышение мощности путем частичных замены элементов управления или электродвигателя рекомендуется производить только после истечения официальной гарантии на изделие. Такие работы проводят мастерские по ремонту бытовой техники. Изменение компоновки технической части не влечет за собой требований по изменению воздухоотводящих коммуникаций.

Установка стенового типа

1. С помощью рулетки измеряется расстояние между крепёжными отверстиями вытяжки, и их положение переносится на стенку. Обычно фиксация происходит на четырёх саморезах, одна пара служит для навешивания устройства, а вторая жёстко прижимает конструкцию к стене.
2. В середину вытяжки устанавливается переходник, идущий в комплекте, предназначенный для подключения воздуховода. Прикручивается он четырьмя винтами.
3. С помощью перфоратора высверливаются отверстия в стене, в которые устанавливаются дюбели.
4. В верхний ряд вкручиваются крючки, обычно это саморезы с широкой шляпкой.
5. На эти крючки через специальные отверстия вешается купольный корпус вытяжки.
6. В оставшиеся два отверстия вставляются саморезы, и вся конструкция притягивается к стене.
7. Подключается электрика. Следует отметить, что на этом этапе следует не забыть обесточить электрическую линию, с которой соединяется вытяжная техника.
8. Проверяется правильность подключения, например, путём включения подсветки вытяжки.
9. К переходнику вытяжки подключается гофрированная трубка и прижимается хомутом.
10. Обратный конец присоединяется к вентиляционному каналу и также сдавливается хомутом.
11. В случае необходимости стыки замазываются герметиком.
12. На последнем этапе надевается декоративная накладка П-образной формы, закрывающая вентиляционный канал.

Аналогично можно повесить и подвесную конструкцию. Единственное отличие от стеновой конструкции в том, что в ней предусмотренные крепления располагаются не сзади купола, а в верхней его части. На потолок устанавливается базовая платформа, к которой крепятся тросики. На них в дальнейшем необходимо повесить вытяжку. Для этого тросики продеваются в ушки, расположенные на устройстве, и крепко притягиваются.

Конструкция и принцип работы

Наиболее распространенная модель таких вытяжек имеет дополнительную выдвижную панель, позволяющую увеличить площадь очистки воздуха в комнате. При монтаже в навесной шкаф только эта панель останется за пределами маскирующей конструкции.

Компактность и эргономичность – вот основные черты каждой современной полновстраиваемой вытяжки для кухни: ни одна другая модель не позволит так эффективно решить проблему с дефицитом свободного места.

Поскольку размеры вытяжки играют важную роль при монтаже в кухонную мебель, производители не ограничиваются стандартными размерами. В продаже имеются вытяжки с длиной корпуса от 45 до 90 см и выше.

Обратите внимание, что параметры вытяжки должны соответствовать размерам навесного шкафа, но соответствие ширине и длине варочной поверхности не обязательно, так как эффективность работы будет зависеть исключительно от мощности двигателя. Совет: при выборе модели полновстроенной вытяжки сразу определитесь, нужна ли вам воздухоотводная труба на кухне. Такие типы вытяжек считаются более эффективными, но занимают много дополнительного пространства

Такие типы вытяжек считаются более эффективными, но занимают много дополнительного пространства.

Совет: при выборе модели полновстроенной вытяжки сразу определитесь, нужна ли вам воздухоотводная труба на кухне. Такие типы вытяжек считаются более эффективными, но занимают много дополнительного пространства.

Чаще всего в навесные шкафы монтируются вытяжки, которые не требуется подключать к вентиляции. Такие модели функционируют за счет режимов рециркуляции воздуха, т.е. пропускания через несколько фильтров. Внешний, металлический фильтр, предназначен для задержки жира при поступлении воздуха. В моделях-слайдерах этот фильтр располагается на выдвижной панели.

Внутренний фильтр чаще всего имеет угольный состав. Помимо очистки воздуха от отложений и вредных элементов, он способствует нейтрализации неприятных запахов, возникающих при готовке.

На кухне изолированного типа, с металлопластиковыми оконными конструкциями и плохо работающим воздуховодом установка такой вытяжки необходима.

Некоторые модели от современных производителей работают одновременно за счет отвода и циркуляции воздуха. Соответственно, они обладают большей мощностью, но если вы решили остановиться на такой технике – убедитесь, что действительно нуждаетесь в высокой производительности вытяжек. Требования к мощности указаны в техпаспорте: в идеале выработка должна превышать показатели объема комнаты, умноженные на 12.

Сегодня вы можете сделать выбор среди нескольких вариантов монтируемых вытяжных устройств

Полностью встраиваемая вытяжка может оказаться дорогостоящей, поэтому, помимо мощности, уделите внимание изучению показателей шума во время работы, дополнительных возможностей, тонкостей дизайна: от некоторых характеристик можно отказаться без ущерба для эффективности очистки воздуха на кухне

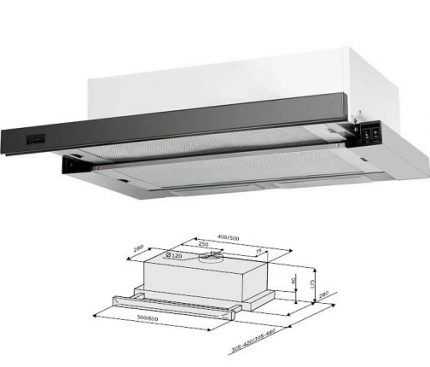

Размеры встроенной вытяжки

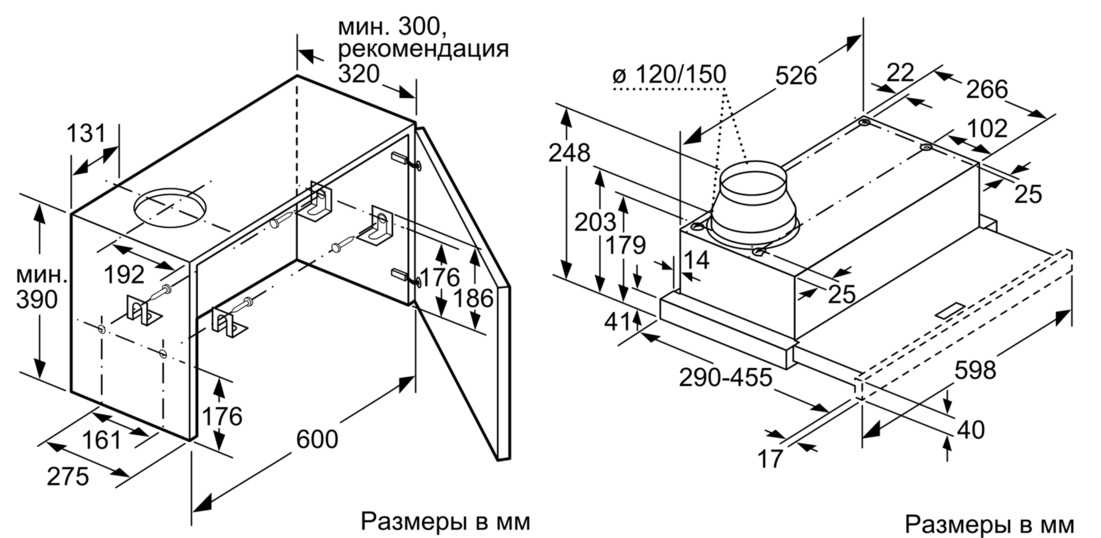

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование

Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

• для электрической плиты – от 65 см до 70см будет оптимально;
• для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Какие использовать фильтры

Надо знать, что неправильно подобранный фильтр не очищает, а загрязняет воздух, может становиться причиной распространения болезнетворных микроорганизмов по всем помещениям квартиры.

Важно. Вне зависимости от типа фильтров их надо регулярно очищать и менять

Максимальное время эксплуатации не может превышать 6 месяцев.

К сожалению, очень ограниченное количество пользователей выполняет эту рекомендацию. Если вы себя относите к такой категории, то рекомендуется не пользоваться фильтрами или переключать вытяжку только в проточный режим.

1. Алюминиевые фильтры для улавливания жира. Могут быть многоразовыми и одноразовыми. Улавливание жира положительно сказывается на работе деталей электрического двигателя вентилятора, уменьшает количество бактерий на поверхностях трубопроводов.

Металлические фильтры надежные и долговечные

2. Фильтры из активированного угля. Впитывают химические соединения: неприятные запахи, дым и т. д. Дополнительно задерживают пыль и жир. Недостаток – быстро забиваются, создают дополнительное сопротивление воздушным потокам и заметно уменьшают производительность вытяжки. Из-за этого повышаются нагрузки на обмотки электрического двигателя, они перегреваются, изоляционный лак быстро теряет свои первоначальные диэлектрические параметры.

Такие фильтры эффективнее, но быстрее забиваются

При первых проявлениях отклонений в работе вытяжки надо сделать ревизию состояния всех элементов устройства, обнаружить проблему и устранить ее. Только так гарантируется ее долговременная и эффективная работа.

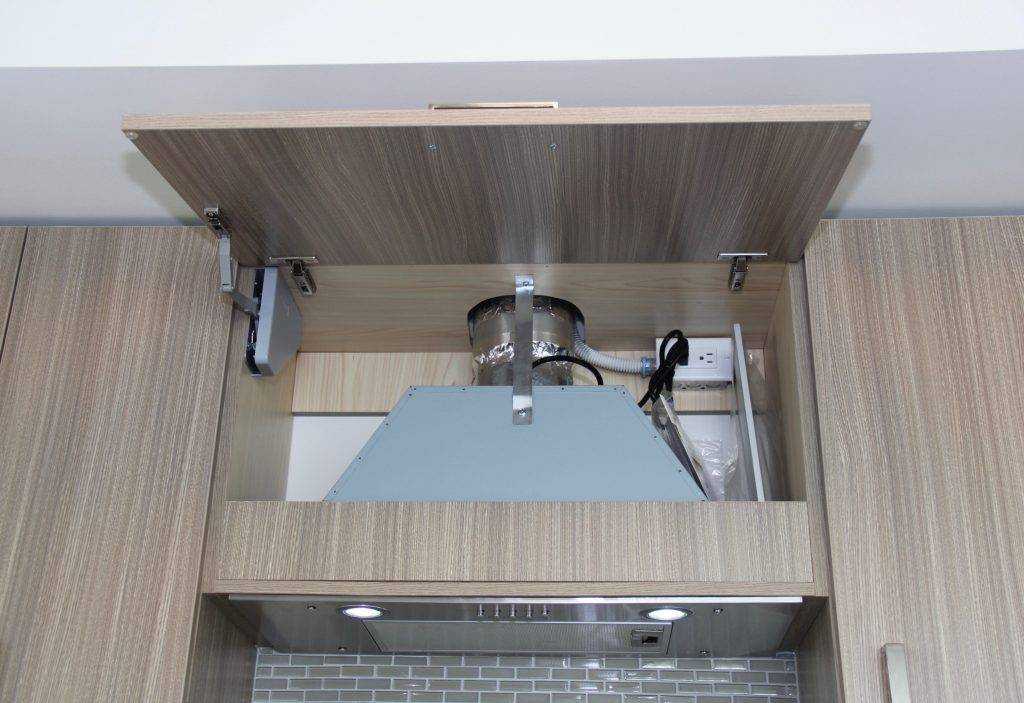

Установка встроенной вытяжки

• Гофрированную трубу необходимо поместить в шкаф с небольшим запасом приблизительно 15 см.
• Монтировать встроенную часть мебели или кронштейн с воздухоочистителем на запланированное место.
• Закрепить воздуховод к выходу вытяжки с помощью герметика и хомутов.
• Соединить другой конец воздуховодной трубы к участку стены вентшахты.

Устанавливая воздуховодные каналы своими руками необходимо избегать лишних изгибов. Это понижает мощность системы в целом. Необходимо также установить обратные клапаны в воздуховоде, чтобы препятствовать обратному оттоку воздуха. Пробный запуск можно осуществлять после подключения к заземленной розетке. Вытяжка должна выводить воздух негромко, без треска.

Подготовка к установке встроенной вытяжки

Перед установкой прибора важно проверить, чтобы высота монтажа была минимум 65 см над газовой плитой или 75 см над электрической варочной поверхностью

Если высота больше, то нужно обратить внимание на модели с большей мощностью

Материалы и инструменты понадобятся для самостоятельной установки

Чтобы установить встраиваемую технику, понадобятся такие инструменты:

• дрель;
• длинное сверло;
• уровень;
• рулетка;
• отвертка; молоток;
• пилка для ламината или электролобзик;
• воздуховод;
• вентиляционная решетка;
• обратный клапан для воздуховода.

А также комплект саморезов, дюбелей, крепежных шурупов.

Каким должен быть шкаф для встраивания

Встроенная вытяжка крепится к шкафу, заказанному специально по размеру. Если шкаф висит давно, то можно самостоятельно его переоборудовать.

Если шкаф слишком низкий, то его придется укоротить. Если шкаф висит достаточно высоко, то вытяжку можно монтировать или внутри него, или под шкафом. А закрепить к стене независимо от мебели.

При монтаже телескопической вытяжки важно проверить, чтобы дверцы шкафа не мешали ее выдвиганию

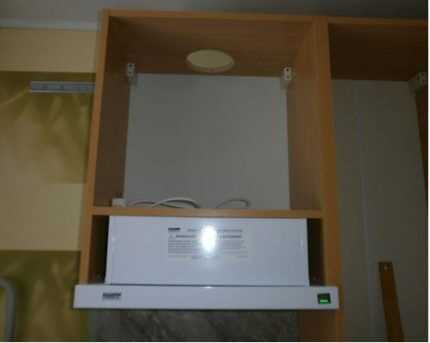

Как подготовить шкаф к встраиванию

Если вытяжка устанавливается в шкафе, его нужно подготовить. Для подготовки подвесного шкафчика к установке вытяжки, нужно выполнить следующие действия.

• Вынуть из него дно.
• Измерить расстояние до ближайшей полочки.
• Если полочка препятствует размещению вытяжки, то ее нужно перенести.
• Вырезать в полках и верхней поверхности отверстие для вытяжной трубы необходимой формы и размера.
• Подготовить выход для шнура питания на задней стенке.

Чтобы обработать края выреза для воздуховода, можно использовать пластиковый мебельный профиль. Его нужно посадить на клей, можно временно зафиксировать скотчем. После того как сквозь отверстие пройдет воздуховод, профиль уже не выпадет.

Фасад или дверцы шкафа устанавливаются после того, как вытяжка полностью подключена.

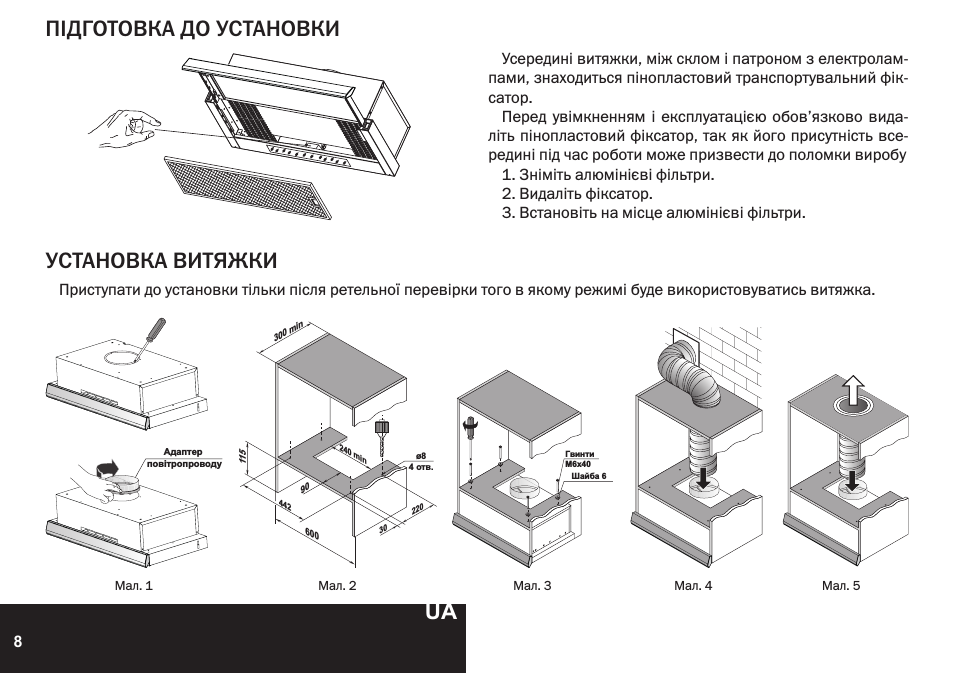

Правила проведения монтажа

Небольшая встраиваемая вытяжка прекрасно влезет в стандартный кухонный шкаф, смонтированный над плитой. В случае необходимости монтаж начинается с приобретения и установки соответствующего шкафа.

Важно! Перед тем как устанавливать вытяжку, необходимо подробно выверить все размеры – в будущем это упростит монтаж всех элементов оборудования.

Если подходящего шкафа под обустройство нет, то можно выбрать один из двух вариантов:

• Заказать шкаф под конкретные размеры.
• Установить специальный короб вместо имеющегося шкафа.

Короб более предпочтителен, так как он крепится в нижней части уже смонтированного кухонного шкафа, а в сам короб закладывается вытяжка. Также возможны варианты крепления к стене.

Для того чтобы вытяжка сочеталась с интерьером и выглядела стильно, поверх нее устанавливается фасад. Если пространства под монтаж недостаточно, то можно использовать компактное устройство не более 45 см. по стороне. Такая вытяжка может быть встроена даже в небольшой шкаф. Но напомним, компактность размеров снижает производительность.

Альтернативой установке короба на дно может стать мероприятие вообще с удалением дна и монтажом короба в нижнюю часть шкафа. Таким образом сам короб одновременно станет дном шкафа и будет вмещать в себя вытяжное устройство.

Важно! Необходимо сделать отверстие в верхней части шкафа, оно будет использоваться для проводки воздуховода к вентиляции. Геометрическое сечение отверстия зависит от сечения воздуховода.

Воздуховод служит для того, чтобы отводить загрязненный воздух в капитальный вентканал или непосредственно на улицу, если обустраивается кухня в частном доме. Воздуховод соединяет вытяжку с отверстием в стене, ведущим к общему вентканалу в многоквартирном доме или прямо на улицу, если речь идет о частном строении. Кроме того, в задней части шкафа необходимо позаботиться об отверстии под электропроводку.

После обустройства необходимых отверстий, можно приступить к работам по монтажу вытяжки. Сначала устройство просто вставляется в шкаф или короб, а после закрепляется. Необходимо сохранить подвижность выдвижной части.

Важно! Подвижная часть должна выдвигаться на такую длину, чтобы полностью закрыть поверхность плиты. Только так вытяжка будет эффективной.

В верхней части на специальный хомут к раструбу вытяжки крепиться воздуховод. Место крепления всегда лучше сделать разборным для удобства последующего демонтажа и прочистки воздуховода. Иногда для герметичности используется герметик, но если соединение плотно подогнано, то в использовании герметика нет необходимости.

Для правильного расположения встраиваемой вытяжки внутри может понадобиться специальная вертикальная перегородка, которая должна быть съемной.

Для некоторых моделей в комплектации есть специальный шаблон, который упрощает разметку под отверстия и крепления. Но, если шаблона в комплектации нет, то разметка выполняется самостоятельно. Для этого понадобится строительный уровень и рулетка. Расположение вытяжки должно быть строго горизонтальным без малейших перекосов.

В качестве крепежных элементов используются саморезы, дюбеля или анкеры.

После того, как вентиляционный рукав закреплен на вытяжке, его выводят в общую систему. При этом следует учитывать некоторые факторы: длина воздуховода максимально минимизируется, а количество сгибов не должно превышать трех по всей длине. Что касается диаметров, то, как правило используется стандартное изделие диаметром 120 мм.

Важно! Электрический кабель необходимо проводить через верх, так как внизу он начнет греться от плиты. В задней стенке шкафа обустраивается розетка.

Очень важно правильно выбрать расположение для питающего кабеля. Он закрепляется внутри шкафа под обустройство на задней стенке

Возможны и другие варианты вывода розетки и проводки кабеля, главное условие – отсутствие перегрева при пользовании плитой.

После окончания монтажа устройство может быть подключено к сети и запущено. Необходимо сделать пробный пуск на 10-15 минут, работа не должна сопровождаться посторонним шумом, а если к вытяжной панели поднести руку, то должен чувствоваться втягивающий поток.

На этом все, работы по монтажу закончены. Осталось только не забыть включить вытяжку во время приготовления пищи или правильно настроить автоматическое включение.

Как устроена и работает вытяжка

Внутри корпуса вытяжки находится турбина с двигателем и вращающимися элементами, которые создают перепады давления, за счет чего отсасывают загрязненный воздух из помещения.

В проточном режиме работы всасываемый воздух проходит через жироулавливающие фильтры. После воздушная струя отводится в воздуховод и через обратный клапан выводится наружу. Обратный клапан пропускает воздух только наружу — препятствует его возврату в помещение.

Воздуховоды бывают гофрированными из алюминия или из поливинхлорида с гладкой поверхностью. Не входят в комплект вытяжки. При покупке учитывают поперечное сечение трубы с паспортными данными модели и возможностями мотора.

В циркуляционном режиме работы воздух не выводится наружу. После прохождения через жироуловители он перенаправляется в угольный фильтр. Здесь воздух очищается от вредных химических соединений и запахов и в том же объеме выводится обратно в кухню. В комплект большинства моделей угольный фильтр не входит — нужно приобретать отдельно, а в последующем менять не менее 4-х раз в год.

Большинство моделей работают в двух режимах — проточном и циркуляционном.

Зачем это нужно? Очистка воздуха проточной моодели более эффективна. Однако при сильных морозах такой режим работы приводит к быстрому охлаждению помещения. В этом случае можно подключить циркуляционный режим.

Схема вентиляции на кухне

Модели оборудуются двумя типами управления — механическим и электрическим. Механический тип управляется нажатием кнопок или движением ползунка. Электрический тип управляется сенсорными кнопками или пультом ДУ.

Все виды, которые встраиваются оборудуются подсветкой. В основном светильники располагаются рядами — вдоль одного, двух или всех краев корпуса.

Все составные прибора размещаются внутри корпуса. Он изготавливается из пластика или металла, в качестве функциональных и декоративных элементов применяются полимеры, стекло или дерево.
Самый важный показатель вытяжки — производительность.
Оборудование в течение 1 часа должно поменять воздух в помещении 12 раз. Чтобы узнать минимальную производительность (P) вытяжки, площадь кухни (S) умножают на высоту потолков (H) и умножают на 12. P= SхHх12.
