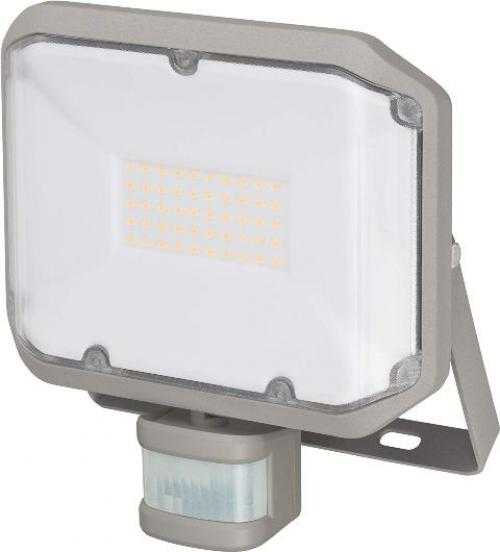

Как подключить уличный прожектор с датчиком день ночь

Светодиодные

Уличные светильники такого типа успешно вытесняют классические – накальные и дуговые, обеспечивая объекты качественным, недорогим и надежным освещением.

Такие LED-приборы отлично справляются с задачами наружного освещения, показывая высокие результаты эффективности по многим параметрам. Их можно встретить в парках и на улицах, во дворах и автостоянках, для освещения дорог и декоративной подсветки.

Можно выделить следующие преимущества их использования:

• долгий срок эксплуатации – не менее 30 000 часов;
• способны работать сложных условиях – это твердотельный прибор, который не имеет в своей конструкции стеклянных колб или спиралей, способных повредиться. Обладают отличным уровнем защиты и герметичности, позволяющим функционировать в любых погодных условиях;
• экономичность – позволяют снизить потребление электроэнергии, при этом мощность таких источников света в 8-10 раз превышает мощность классических лампочек;
• простота обслуживания – при правильной установке прибор может служить долгие годы и при этом требовать минимум внимания со стороны человека.

Итак, мы рассмотрели основные варианты. А выбирать подходящий из них следует, основываясь на целях и преимуществах.

Можно ли сделать фотореле своими руками

Схема сумеречного реле своими руками

Изготовление датчика своими руками не составит труда радиолюбителям. Для электронного прибора потребуется:

• симистор со встроенным динистром (квадрак) с рабочими параметрами 4 А и 600 В;
• фоторезистор типа ФСК-7, ФСК-Г1;
• резистор с сопротивлением 47 кОм.

Питание схемы происходит от стандартной сети 220 В. Настройка включения осуществляется резистором. Его сопротивление зависит от желаемого порога включения подсветки. При использовании квадрака можно подключить нагрузку до 500 Вт. Такая схема состоит из небольшого количества деталей, не требует отдельного блока питания. Элементы с помощью паяльника закрепляются на печатной плате.

Регулировка датчика движения. Как настроить датчик движения

Монтируя систему освещения в подъезде, хорошо бы сделать ее максимально экономичной и автоматизированной, чтобы свет включался лишь тогда, когда это действительно необходимо, а не горел бы круглыми сутками, как это было принято в девяностые — до того момента, пока лампочку не выкрутят или не разобьют.

На самом деле подобная система может быть полезной не только для подъездов, но и для различных подсобных помещений, стоянок, коридоров и т. д. Здесь как нельзя кстати подходят инфракрасные датчики движения , умеющие реагировать на движущиеся в зоне их действия объекты. Первостепенная задача состоит в том, чтобы правильно установить и настроить такой датчик, об этом и пойдет речь далее.

Современные модели инфракрасных датчиков движения допускают настройку трех параметров:

порог освещенности , обозначающий наступление темноты, когда датчик движения начинает работать — «LUX» (или «DAY LIGHT»),

чувствительность датчика в рабочем режиме — «SENS» (или «METER»),

время «TIME» (или «Min/Sec») на которое будет включаться свет при обнаружении в рабочей зоне датчика движущегося объекта (если темнота в соответствии с настройкой параметра «LUX» уже наступила).

Главная загвоздка обычно заключается в том, чтобы настроить датчик на срабатывание именно на людей, а не на кошку или голубя. Для этого и нужен регулятор чувствительности «SENS».

Правильно установив, подключив и настроив подобный датчик, вы получите существенную экономию электроэнергии расходуемой на освещение

Однако еще при покупке датчика важно обратить внимание на то, чтобы датчик имел все три параметра для регулировки , поскольку в продаже встречаются и такие датчики, у которых доступна регулировка всего двух параметров, когда отсутствует возможность настройки освещенности либо чувствительности

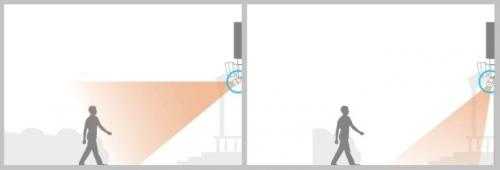

Главное, что делается в первую очередь, — настраивается зона обнаружения детектора при его монтаже . Обычно детектор имеет шарнирное крепление, позволяющее повернуть датчик таким образом, чтобы его инфракрасные лучи покрывали всю зону необходимую для мониторинга.

Здесь важно правильно подобрать высоту установки датчика, чтобы не было неадекватно больших слепых зон там, где их быть не должно. В любом случае, при тестировании во время настройки совсем несложно добиться нужного положения датчика и правильного угла его охвата

Чувствительность обнаружения «SENS»

Когда зона действия датчика определена, когда датчик закреплен на нужной высоте и под правильным углом, а до настройки освещенности еще не дошли, настраивают его чувствительность .

Это делается посредством вращения рукой, отверткой (или чем-нибудь подходящим) регулятора «SENS». Вокруг регулятора нанесен рисунок, показывающий куда его нужно вращать чтобы усилить или ослабить чувствительность. Желательно начать настройку с максимальной чувствительности, постепенно уменьшая ее.

Порог освещенности регулятором «LUX» сначала также выставляется на максимум. При максимальной чувствительности («SENS») датчик легко обнаружит кошку, так что на максимуме чувствительность датчика оставлять нецелесообразно. Постепенно уменьшая чувствительность проверьте как будет реагировать датчик, и таким образом добейтесь оптимального его состояния.

Порог рабочей освещенности «LUX»

Регулятор «LUX» необходим для настройки световой чувствительности датчика, чтобы он включался лишь с реальным наступлением темноты, а в светлое время суток не реагировал бы ни на какое движение в его рабочей зоне. Поэтому данную настройку целесообразно произвести именно тогда, когда освещенность на подконтрольной датчику территории уменьшилась до того состояния, которое можно назвать началом наступления темноты (сумерек).

Рабочий период «TIME»

Наконец, регулятор «TIME». Он нужен для настройки времени, на которое датчик включится в момент обнаружения соответствующего объекта в его рабочей зоне. Обычно диапазон регулировки допускает выбор интервала от 5 секунд до 30 минут, в зависимости от конкретной модели датчика. Изначально выставляют минимально возможное время, просто чтобы проверить параметры чувствительности датчика, произвести его первоначальную настройку и тестирование.

Настройка реле времени для уличного освещения

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:для включения и отключения освещения территории двора, парка или улицы;для включения и отключения ночного освещения лестничных маршей многоквартирных домов;для включения и отключения в ночное время рекламных вывесок и витрин;для управления включением электрического отопления дома;для автоматического полива растений;

для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).

Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.Все данные отображаются на жидкокристаллическом дисплее.

При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.

Cрок службы реле времени от трех до пяти лет.

Реле времени для уличного освещения настройка

Датчик света для уличного освещения широко применяется для освещения улиц в темное время суток. Это очень удобно из-за экономии электричества и того, что его не нужно включать и выключать при помощи рук.

На сегодняшний день световые датчики пользуются огромным спросом в освещении частных домов и придомовых территорий. Также экономным фотореле освещают пространство и в помещении. Устанавливают около лестниц и дверей для удобства. Мы приведем подробное описание, предоставим схему подключения, поясним принцип работы и дадим необходимые рекомендации по использованию.

Правила

Нельзя не отметить, что для регулирования подачи света в сумерки и отключения его с приходом рассвета используют два вида устройства: фотореле и астротаймер.

Правило, по которому происходит функционирование датчиков уличного освещения, заключается в простой цепочке действий:

1. Деталь, которая реагирует на появление или отсутствие света, меняет свое сопротивление, когда меняется интенсивность света в округе. Как правило, выполнение этой функции возложено на фотодиод, резистор. В редких случаях симистор или тиристор.
2. Для того чтобы фотоэлемент сработал, через схему по регулировке подается специальный сигнал, который и попадает на транзистор.
3. Транзистор имеет в своем составе реле, которое размещается в нагрузочной сети, после полученного сигнала его контакты начинают получать нагрузку. И источник света приходит в активное состояние работы.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Достоинства и характеристики

Фотореле имеет много положительных сторон:

1. Создает комфорт и безопасность.
2. Экономия электроэнергии.
3. Отсутствие контроля за включением и выключением осветительных приборов.

Основной недостаток
— это дополнительные расходы на покупку и установку устройства.

Основные технические характеристики:

1. Напряжение в сети, обычно это 220 В, с частотой 50 Гц.
2. Максимальный показатель тока, чаще всего от 5 до 16 Гц;

Уровень максимального тока нагрузки зависит от мощности, и чем сильнее нагрузка, тем больше должен быть показатель тока.

1. Диапазон наружного освещения, при котором срабатывает реле.
2. Потребляемая мощность светочувствительного прибора.
3. предусмотренная задержка от непродолжительного затемнения.
4. Температура окружающей среды.
5. Уровень защиты оболочки.

Уровень освещенности окружающей среды, при котором срабатывает система включения — в диапазоне от 5 до 50 люкс.
Также есть возможность регулировки этого показателя.

Светочувствительное реле потребляет от 0,1 до 1 Вт в так называемом спящем режиме и от 5 до 10 Вт в рабочем состоянии. Большинство моделей снабжены специальной системой задержки включении и выключения, что дает возможность избежать случайных сбоев.

Для районов с разным температурным режимом, предусмотрены различные варианты прибора. Обычное светочувствительное реле должно работать от -20 до +50 градусов по Цельсию. Есть международная классификация уровней защиты, согласно которой для реле, устанавливаемого на улице, нужна маркировка не менее IP44.

Степень защиты, согласно международной системе – это защита от проникновения воды и твердых предметов.

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

• Красный – выносной, коммутирующий провод.
• Коричневый – фазный провод.
• Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

1. Подключение “фазы” осуществляется к красному проводу устройства.
2. Подключение “0” производится к синему проводу.
3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Лампочки накаливания

Сегодня их смело можно считать раритетом, так как их использование стремительно уменьшается. Причиной этому стал ряд недостатков:

1. Низкая степень КПД. Большая доля энергии, которая затрачивается на подсветку, выделяется в качестве теплового излучения. Солнечные лучи подчиняются такому же принципу, поэтому искусственный свет не раздражает. Человек может верно воспринимать цвета всех объектов, но тем не менее такая особенность не важна для наружного направления.
2. Неэкономичность. Лампочки выделяют слишком много тепла. Но проезжая часть ночью нуждается в сильном световом потоке. Если же использовать данную разновидность, то фонари будут чрезмерно нагреваться.
3. Высокая доля энергопотребления. Это заставляет значительно уступить конкурентам несмотря на то, что совсем недавно эти приборы применялись повсеместно.
4. Небольшой срок службы — 1000 часов.

Но есть более усовершенствованная версия — галогенные лампы. Они функционируют в 2,5 раза дольше и предоставляют больше света. Использование такого типа распространилось на прожекторы, осветители для фасадов и даже декоративную подсветку.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Заключение

Подводя итоги к данной статье, хочется отметить неоспоримую выгоду от использования датчиков света. Внимательно прочитав данный текст, вы найдёте рекомендации специалистов о том, как подключить датчик к уличному освещению, как правильно настроить датчик, как подключить это устройство к уличному фонарю либо к лампе на лестничной клетке и многое другое. Устанавливая данное приспособление на осветительные приборы, можно уже начинать подсчитывать прибыль.

Относительная простота всей конструкции фотореле и довольно несложный процесс монтажа не потребуют от человека особых знаний в области электротехники. Необходимо только обладать первоначальными знаниями в этой сфере, внимательно изучить инструкцию по эксплуатации датчика и можно смело устанавливать фотореле своими руками.

Обширное применение светодиодных осветительных приборов в связке с фотореле даёт видимый результат в области экономии денежных средств, особенно на территориях, требующих большой площади освещения. Стоит напомнить, что при выборе подобного рода датчиков и их последующим приобретением, стоит внимательно изучить все данные, указанные на упаковке. Зарубежные аналоги, которых сейчас очень много на рынке РФ, могут быть просто не приспособлены для работы в наших электрических цепях.

Фотореле применяется для освещения в вечернее и ночное время территорий общественного пользования. Это создает не только комфорт, но и экономит электроэнергию на уличное освещение.

Фотореле для светильников наружного освещения выполняют функцию включения и отключения источника света. Они начинают работать при понижении освещенности и отключаются при наступлении дня. Фотореле используется для автоматического управления освещения на улицах, дворах, приддомовых территориях, детских площадок. Также это устройство позволяет существенно сокращать затраты на электроэнергию.

Любой наружный светильник можно дополнительно оборудовать фоточувствительным реле.
В основе этого прибора есть элемент, реагирующий на яркость света. В зависимости от модели и производителя это могут быть газоразрядные элементы, фоторезисторы, фотодиоды. Эти элементы могут быть вмонтированными в светильник или выносными.

Солнечный свет попадает на фотоэлемент, при этом возникает изменение сопротивления или начинает вырабатывается электрический ток. Электронная система при изменении параметров срабатывает и запускает электромагнитное реле, которое в свою очередь включает светильник для наружного освещения. В утреннее время, когда уровень освещенности прибора повышается, нагрузка падает и реле отключается.
