Как подключить электросчетчик «Меркурий 201»: пошаговая инструкция
В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета.
Устанавливается оборудование на стене в специально отведенном для него месте
Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток. В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления
После чего электросчетчик закрепляется на стене при помощи трех винтов.
Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям
В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления
После чего электросчетчик закрепляется на стене при помощи трех винтов.
Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям. Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
На УЗО подсоединяется фаза
Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль».
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия. Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.
Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
На УЗО подсоединяется фаза. Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель
Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль».
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия
Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.
Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.
Характеристики надежности электросчетчика «Меркурий-230»
О качестве продукции ООО «НПК «Инкотекс» могут говорить следующие технические характеристики надежности:
- Минимальная наработка на отказ до 150 000 часов;
- Интервал между поверками: 10 лет;
- Средний срок службы прибора— 30 лет;
- Гарантийный срок эксплуатации «Меркурий-230» составляет 3 года с даты выпуска.
Звоните! Специалисты помогут включить счетчик, запрограммируют его на необходимое тарифное расписание.
Главным помощником в экономии электрической энергии — это правильно подобранный счетчик. При покупке нужно будет определиться, какой именно тип счетчика необходим: однофазный или трехфазный.
Считчики данного типа отличаются повышенной надёжностью и техническими характеристиками. Ранее их применяли для контроля за электричеством на производстве и на предприятии. Но на данный момент их используют для устройства системы электричества в загородных домах. В чем такая необходимость? В увеличении количества электробытовой техники, которая требует от сети большей мощности. Было решено провести электрификацию домов. Читайте, как подключить розетку с заземлением .
Если рассматривать различия трехфазного и однофазного счетчика, то первоначально натыкаются на такой параметр, как напряжение. В случае с однофазным устройством оно равняется 220 В, а вот трехфазные счетчики могут работать с напряжением в 380 В. Устройство и принцип работы электродвигателя описаны .
Что касается преимущества трехфазного счетчика над однофазным, то:
- Трехфазное устройство позволяет существенно экономить в темное время суток. Этот параметр равен 50%.
- Модно подобрать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определённому классу точности. Погрешность в данном случае варьируется от 2 до 2,5%.
- Моно нотировать изменения при анализе журнала событий.
- Имеется встроенный модем электросилового типа. Он отвечает за экспорт показателей по сети.
Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки оборудования данного типа.
Виды и устройство
Сегодня существует всего три вида трехфазных счетчиков:
Когда возникает необходимость установить счетчик данного типа, могут возникнуть трудности, которые напрямую связаны с их подключением. Если при монтаже однофазного устройства можно применить одну принципиальную схему, то в случае с трехфазными счетчиками можно использовать различное схематическое исполнение. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться .
Схема подключения
Само собой, что схема подключения трехфазного счётчика будет иметь много схожих моментов с подключением однофазного устройства. Тем не менее, есть и принципиальная разница в этом вопросе. Эта схема будет изображена на корпусе устройства, вернее с обратной стороны его крышки.
Очень важно помнить о том, что при подключении следует соблюдать цветовую последовательность. При этом четные номера проводов – это нагрузка, а нечетные – ввод
Существуют следующие варианты подключения схемы трехфазного счетчика:
При установке приборов учета трехфазным потребителям, часто их подключают через трансформаторы тока (ТТ). Данная схема позволяет удешевить и повысить надежность электроснабжения. Дело в том, что приборы учета прямого включения не делают более 100 Ампер. Это связано с физическими размерами проводников — чем больше ток, тем больше сечение для его прохождения нужно. Эти ограничения снимает использование ТТ. Далее мы расскажем, как произвести подключение испытательной коробки с трансформаторами тока.
Какой из трех способов установки выбрать
Вариант установки счетчика выбирают между прямым, полу косвенным и косвенным подключением. На определение одного из трех способов влияют технические характеристики сети. В таблице указаны основные параметры большинства схем подключения счетчика «Меркурий»-230 ам 03 через ТТ и через ИКК.
| Канал учета | Активный и реактивный | |||
| Два направления | Одно направление | |||
| С учетом знака | По модулю | С учетом знака | По модулю | |
| А+ | A1+A4 | A1+A2+A3+A4 | A1+A4 | A1+A2+A3+A4 |
| А- | A2+A3 | — | — | |
| R | R1+R2 | R1+R3 | R1 | R1+R3 |
| R | R3+R4 | R2+R4 | R4 | R2+R4 |
| R1 | R1 | R1+R3 | R1 | R1+R3 |
| R2 | R2 | |||
| R3 | R3 | |||
| R4 | R4 | R2+R4 | R4 | R2+R4 |
Подключение для частного хозяйства
В быту подключают счетчики напрямую. Способ используется при протекающем токе в сетях не больше 100 ампер, а мощности потребления – не выше 60 кВт. Аппарат подключают непосредственно к сети подсоединением проводов с двух сторон: входа и выхода, как показано на рисунке снизу.
Необходимо строго следовать соответствию проводов. Первая и вторая клеммы крепятся к выходу «А», третья и четвертая – к выходу «В», пятая и шестая – к выходу «С». Седьмая и восьмая выходят на «ноль».
Пример правильного размещения устройства в помещении:
Пример из личного опыта о прямом подключении:
Очень удобная схема, если в быту нет лишних устройств и в наличии лишь общепринятый набор: утюг, кофеварка, телевизор, микроволновая печь, стиральная машинка и более мелкие электроприборы. Но если жилье оборудовано кондиционером или отопительным котлом, указанная схема не подходит и следует применить более сложный вариант.
Полу косвенное подключение
При допустимой силе расходования энергии 60 кВт и выше применяется полу косвенный способ через измерительные ТТ. Отличительной чертой метода служит замена первичной обмотки. Ее заменяет электрический провод. Напряжение возникает в процессе движения тока по вторичной обмотке. Его и фиксирует прибор учета.
Как подключить к трехфазному счетчику проводку здания или сооружения показано схематически на рисунке снизу.
Подключение к трехфазному счетчику проводки здания
В промышленных масштабах подключение счетчика через трансформаторы и испытательную коробку осуществляется различными схемами при выборе полу косвенного способа. К каждой необходимо относиться крайне внимательно, соблюдая абсолютное соответствие чертежу. ТТ здесь выполняет роль блоков питания.
Чаще всего встречается схема с применением десяти проводов. Основной ее плюс – гальваническая развязка измерительных и силовых цепей. А минус – чрезмерное количество выходов. Клеммы N1 и N3 крепятся к входу «А», NN 4и 6 к входу «В», а NN 7 и 9 – к входу «С». Клемма N2 – на вход конца измерительной обмотки «А», клемма N5 – на вход конца измерительной обмотки «В», клемма N8 – на вход конца измерительной обмотки «С». На фазу «ноль» крепятся клеммы NoN10 и 11, только N11 – на «ноль» со стороны нагрузки. Применение дополнительных клемм Л1 и Л2 специального назначения показано на рисунке сверху. Здесь же примеры крепления клемм измерительной обмотки И1 и И2.
Два широко используемых вида подключения
Вариант монтажа трехфазного счетчика Меркурий 230 с трансформаторами тока – «звезда», назван так из-за звездообразной фигуры, в которую сводятся электрические потоки. Плюс метода: меньше проводов, что облегчает монтаж аппарата учета. Минус: внутренняя схема усложняется.
Установка трехфазного счетчика через трансформатор семи проводным вариантом – мало популярный способ подключения аналогичных аппаратов и применяется редко из-за своей устаревшей схемы. Здесь отсутствует гальваническая развязка, что служит ее главным недостатком.
Модельный ряд и маркировка
Приборы учета производителя Инкотекс выпускаются в следующих модификациях:
100 — это модельный ряд однофазных однотарифных механических электросчетчиков прямого включения. Характерные особенности таких приборов – простота конструкции и невысокая стоимость.
Модель СЕ 101
Данный модельный ряд в настоящее время снят с производства, вместо него выпускаются.
200 – приборы второго поколения, выпускаемые в однофазном и трехфазном исполнении. Производятся модификации, позволяющие удаленно произвести снятие показаний двухтарифного (день-ночь) и одно тарифного режима. Для этого в прибор встроен специальный модуль (например, GSM модем), передающий информацию в соответствующую службу. Ниже представлена таблица, где для наглядности приводится несколько модификаций из данного модельного ряда с описанием основных технических характеристик.
Таблица 1. Пример сокращенных технических параметров различных приборов модельного ряда 200.
| Модель | UНОМ (В) | Номинальный и (максимальный) ток (А) | Класс точности измерения активной/реактивной энергии | Число тарифов |
| 201 2 | 240,0 | 5,0 (60,0) | 1 | 1 |
| 202 5 | 240,0 | 5,0 (60,0) | 1 | 1 |
| 203 1 | 240,0 | 5,0 (80,0) | 1 | 1 |
| 205 FION | 240,0 | 5,0 (60,0) | 1 / 2 | 4 |
| 206 PRNO | 240,0 | 5,0 (60,0) | 1 / 2 | 4 |
| 230 АКЕ | 3х240,0/380 | 5,0 (60,0) | 1 / 2 | 2 |
| 230 ART 01 PQRSIN | 3х240,0/380 | 5.0 (60.0) | 1 / 2 | 4 |
| 230 ART 02 PQRSIDN | 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
| 231 АМ 01 | 3х240,0/380 | 5.0 (60.0) | 1 | 1 |
| 233 АRT 03 KRL | 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
| 236 ART 02 RS | 3х240,0/380 | 10,0 (100,0) | 1 / 2 | 4 |
Как видно из таблицы на примере 230 модели, заводом может быть выпущено несколько модификаций прибора. Для их определения используются специальные символы, они приведены ниже.
Обозначение модификаций при помощи символов
Теперь не составит труда расшифровать маркировку любого прибора Меркурий. Например, маркировка 230 АR 01 r 5 60 a 380в означает, что это 3-х фазный электрический счетчик, позволяющий измерять расход активной и реактивной энергии. Прибор рассчитан на работу с номинальным напряжением 380 В и токе 5-60 А (номинальное и максимальное значение).
Устройство и принцип работы
Принцип учёта предполагает фиксацию поступающих импульсов с последующим их преобразованием в информацию, обрабатываемую аналогово-цифровым модулем и отображаемую жидкокристаллическим дисплеем или механическим счётным устройством. В зависимости от исполнения и комплектации, данные передаются на удалённый компьютер посредством модема, сохраняясь во внутренней памяти электросчётчика.
Аппарат выполнен из следующих деталей:
- составного корпуса;
- электронного блока, включающего измерительные и фиксирующие устройства, плату памяти, жидкокристаллический дисплей;
- механического счётного блока (для исполнения АМ);
- узла подсоединения контактов, закрытого съёмной крышкой.
https://youtube.com/watch?v=OhYBdhziKL8
Как правильно снимать показания со счетчиков электроэнергии?
Электрическая мощность счетчика преобразовывается в аналоговый сигнал, который еще раз проходит процесс преобразования, но уже в импульсный сигнал. Главным элементом электросчетчика считается микроконтроллер, который анализирует все сигналы и рассчитывает количество потребляемой энергии.
Также, с помощью этого прибора, осуществляется передача информации на выводные устройства. Что касается индукционных счетчиков, то они состоят из таких элементов: алюминиевый диск, катушка напряжения, расчетный механизм и постоянный магнит.
Индукционные
Эти приборы знакомы многим его пользователям благодаря своему стеклянному окошку, за которым крутится специальный диск. Скорость его оборота зависит от количества энергопотребления. Данный вид электросчетчика уже не актуален, так как его вытесняют с рынка разные современные аналоги.
Из-за своей невыгодности, сейчас уже его никто не устанавливает. Индукционные приборы имеют больше недостатков, чем преимуществ, ведь их устройство не позволяет совершать автоматизацию учета и под влиянием определенных факторов может искажать свои показания.
Вместе с использованием, понизилось и производство индукционных счетчиков. Причина этого заключается в предпочтении более новых и современных видов электросчетчиков.
Цифровые
Это более новые приборы, которые сегодня приобрели большую популярность.
По сравнению с предыдущим видом, цифровые электросчетчики обладают множеством преимуществ:
- Надежность и точность системы.
- Возможность одновременной проверки активной и реактивной мощности.
- Возможность разработки многотарифных установок.
- Реализация внешнего интерфейса (изменение тарифов, возможность диагностики и управления).
- Осуществление статистического управления.
- Хранение информации накопленной энергии за определенный период времени;
С помощью таких электросчетчиков, можно совершать автоматизацию учета энергии и ее распределение. Также, некоторые системы способны предусматривать предварительную оплату электроэнергии. Причем информация об оплате записывается на электронную карточку, которая является индивидуальной для каждого пользователя.
Гибридные
Это самые редкие виды, которые сейчас практически никто не использует. Гибридные счетчики не очень удобны, так как измерительная их часть является электрической, а вычислительная часть – механическая.
Однофазный и трехфазный счетчик в чем разница
Определиться с выбором счётчика учета потреблённой электроэнергии, для установки в квартире, иногда бывает не так просто, как кажется сначала.
Поэтому даже в случае потребности в замене счётчика и обратившись к продавцу, желательно знать заранее, что лучше подходит вам, какие характеристики должны быть у товара.
- Счётчики классифицируются:
- по току, проходящему в сети;
- по наличию фаз, питающих его;
- по рабочему напряжению;
- по классу показателя точности;
- по применяемым тарифам.
Первым делом необходимо узнать, что за проводка находится в доме. С одной фазой и нулём или с тремя фазами и нулём и на основании этого приобретать прибор учёта.
Класс точности изделия – не маловажный показатель для его установки. Для квартир и домов допускаемой погрешность является 2% и не выше. Счётчики, имеющие погрешность ниже, устанавливают на промышленных предприятиях.
Выбор многотарифного прибора позволит производить оплату, за потребляемую электроэнергию, ночью и днём раздельно, по двум тарифам, что способствует экономии семейного бюджета.
Однофазный и трёхфазный счётчик, в чём разница, задают этот вопрос многие, кто столкнулся с выбором прибора учёта.
Запитка однофазного прибора учета осуществляется кабелем, состоящим из двух жил, фазы и ноля. Максимальное напряжение для такого счётчика 220 В, о чём написано на его панели.
Запитка трёхфазного счётчика осуществляется кабелем, состоящим из четырёх жил, трёх фаз и ноля. Напряжение, на которое он, составляет 380 В.
Сфера их использования также имеет определённое отличие. Счётчики с одной фазой, в основном, устанавливаются в дачных и жилых постройках. Большинство небольших офисов и торговых предприятий также устанавливают их. Отличает их несложное устройство. Они удобные в эксплуатации. Снять показания с них не составит труда.
Счётчики с тремя фазами обладают более сложной конструкцией, а качество их измерений значительно выше. Устанавливают их на объектах промышленности, с большим потреблением электроэнергии. Допускается установка такого прибора учета с тремя фазами в сети с напряжением 220 В, а вот установка однофазного в сеть из трёх фаз не разрешена.
Все приборы проходят госповерку с обязательной опломбировкой их корпуса. На новых трёхфазных счётчиках, при их установке, пломбы госповерителя должны быть с датой, которая не превышает 12 месяцев со времени их опломбирования, а для однофазных не превышать 24 месяца.
Полукосвенная схема подключения
Подобный вариант подключения используется при установленной мощности потребления электрической энергии свыше 60 кВт. В данной схеме применяются трансформаторы тока, особенностью которых является тот момент, что первичная обмотка заменена электрическим проводом.
В результате протекания тока во вторичной обмотке по проводнику, согласно законам индукции, происходит электрическое напряжение. Показатель именно этого напряжения фиксируется прибором учета. Для расчета количества потребленной энергии необходимо коэффициент трансформации умножить на показания счетчика.
Подключить счетчик «Меркурий-230» АМ таким способом можно по различным схемам, в каждой из которых трансформаторы тока будут использоваться как своеобразный источник информации.

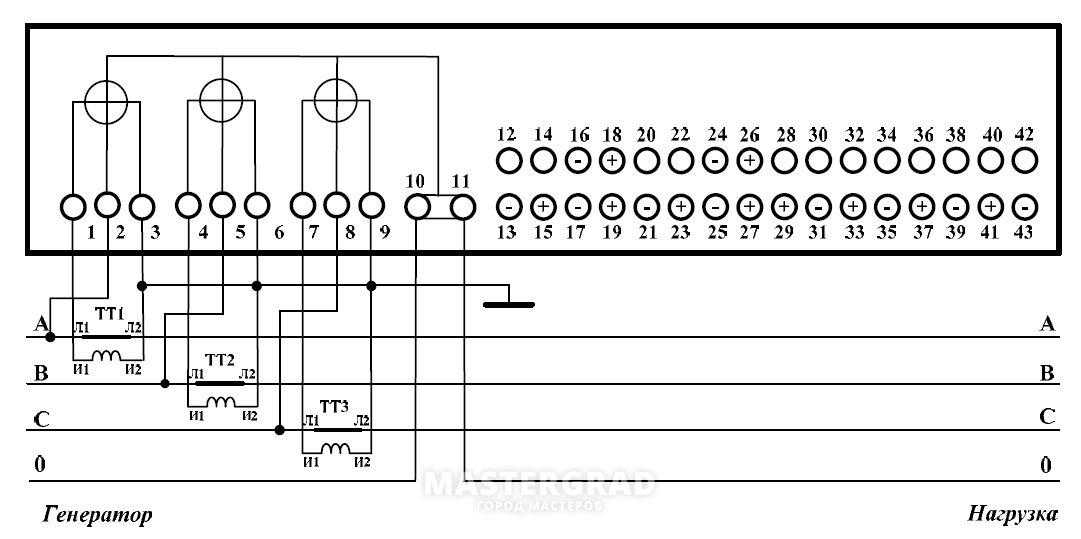

Десятипроводная схема подключения считается наиболее распространенной. Главным ее преимуществом следует назвать наличие гальванической развязки измерительных и силовых цепей. Недостатком такого варианта подключения является большое количество используемых проводов.
Последовательность подключения счетчика и трансформаторов выглядит так:
- Клемма №1 – вход «A».
- Клемма №2 – вход конца измерительной обмотки «A».
- Клемма №3 – выход «A».
- Клемма №4 – вход «B».
- Клемма №5 – вход конца измерительной обмотки «B».
- Клемма №6 – выход «B».
- Клемма №7 – вход «C».
- Клемма №8 – вход конца измерительной обмотки «C».
- Клемма №9 – выход «C».
- Клемма №10 – вход фазы «ноль».
- Клемма №11 – фаза «ноль» со стороны нагрузки.
Осуществляя установку прибора учета для подключения в разрыв цепи трансформаторов, применяют специальные клеммы, обозначаемые Л1 и Л2.
Еще один вариант подключения счетчика с использованием полукосвенной схемы – сведение трансформаторов тока в конфигурацию, напоминающую звезду. В таком случае облегчается установка прибора учета, так как для монтажа требуется меньшее количество проводов, достигается это посредством усложнения внутренней схемы. Подобные изменения никоим образом не сказываются на точности и качестве показаний.

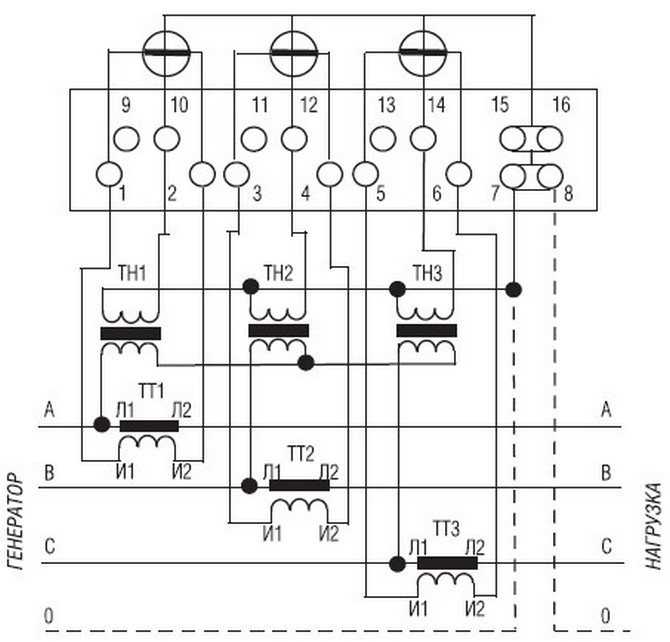

Существует еще один вариант подключения с использованием трансформаторов тока – семипроводной. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. Основным недостатком является отсутствие гальванической развязки измерительных и технологических цепей. Данная особенность делает эту схему опасной в обслуживании.
Для приборов учета, функционирующих с применением трансформаторов, в нормативной документации сформулировано особое требование: между счетчиком и электрическим проводом необходимо устанавливать контактную колодку или панель, посредством которой осуществляются все необходимые соединения.
В случае необходимости вторичная обмотка шунтируется, и эталонный счетчик подключается к системе измерений. Наличие колодки существенно облегчает монтаж. Оборудование можно снять и заменить на другое, не отключая при этом основную линию электроснабжения.
Используемые в приборах учета измерительные трансформаторы не всегда обладают заданными параметрами. По истечении определенного времени их следует проверять.
Важно учитывать эти детали при снятии показаний. Полукосвенные схемы подключения нуждаются в дополнительном внимании
Организации сбыта предпочитают работать с устройствами прямого включения.

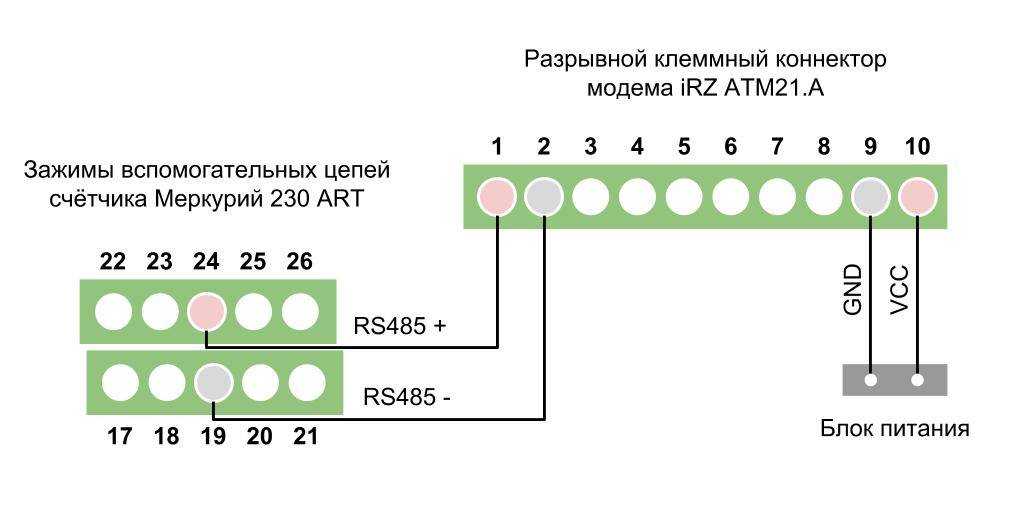

Схема подключения меркурий 230 art. Схема подключения испытательной коробки с трансформаторами тока
Трёхфазный электросчётчик «Меркурий 230» считается электросчетчиком нового поколения — на нем предусмотрены телеметрические выводы и интерфейс для обмена данными. Счетчик оснащается электронной пломбой и может сам себя диагностировать автоматически.
Специалисты компании «10 киловольт» прошли обучение в компании ООО «НПК «Инкотекс» — производителе электросчетчиков Меркурий и имеют необходимые сертификаты. Установка самых современных приборов учета электроэнергии не является проблемой, если за дело берутся профессионалы. Звоните — наши сотрудники проконсультируют по вопросам подключения электросчетчиков, проведения электричества на участок, электроиспытаниям и электромонтажным работам.
| № | Наименование работы | Ед. изм. | Цена (руб.) |
| 1 | Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного) | шт. | 2000 |
| 2 | Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного) | шт. | 3500 |
| 3 | Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) | шт. | 3200 |
| 4 | Программирование тарифного расписания или переход на зимнее/летнее время | шт. | 1000 |
| 5 | Меркурий 200.02 (однофазный, многотарифный) | шт. | 1800 |
| 6 | Меркурий 230 ART-01CN (прямого включения) | шт. | 4700 |
Электросчетчик «Меркурий 230»
Серия электросчетчиков «Меркурий-230» применяется для учета активной, активной и реактивной энергии прямого и обратного направления переменного тока, при его частоте 50 Гц, в 3-х и 4-х проводных электросетях. Счетчик подключается как прямым, так и трансформаторным способом: подключение трансформаторов тока к счетчику «Меркурий 230» позволяет учитывать электроэнергию на объектах, где высока токовая нагрузка.
Жидкокристаллический дисплей дает показания в киловатт-часах (или киловар-часах при измерении реактивной энергии). Дисплей 8-разрядный: 6 цифр соответствует целым значениям, 2 последних — показывают два знака после запятой, что соответствует сотым долям кВт/ч.
Счетчик соответствует классу погрешности 1,0 по ГОСТ Р 52322-2005. По условиям эксплуатации, счетчик «Мерркурий-230» должен устанавливаться внутри помещения: это группа 4 ГОСТ 22261-94, где диапазон рабочих температур составляет от минус 40 до плюс 55 грд Цельсия.
Подключение электросчетчика Меркурий 230 через трансформаторы тока позволяет измерить ток заведомо больше того, на какой рассчитан электросчетчик. Подключение трехфазного счетчика Меркурий через трансформаторы тока осуществляется по следующей схеме:

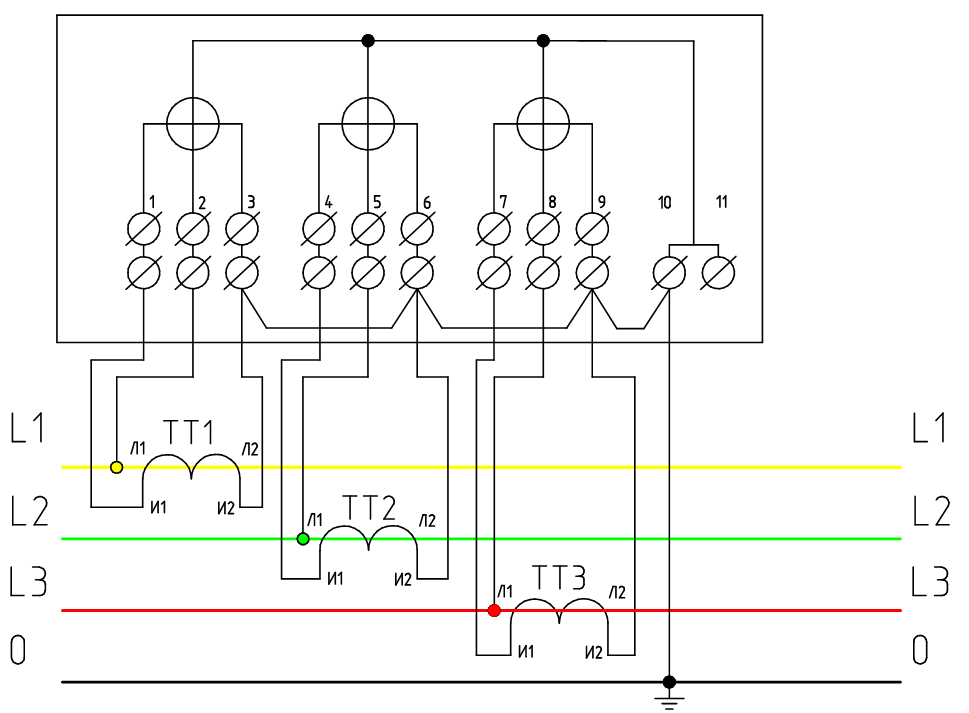

Подключение «Меркурий 230» через трансформаторы тока
Счетчик «Меркурий-230» имеет возможность тарифного учёта электроэнергии по зонам суток, учитывает потери и передает измерения и накопленную информацию об энергопотреблении по цифровым интерф
Трехфазный электронный счетчик Меркурий-230
Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.
Особенности электросчетчика Меркурий-230
-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.
Технические характеристики электросчетчика
| Класс точности | 0,5(1,0); 1,0(2,0) |
| Номинальное напряжение, В | 3х57,7/100; 3х220/380 |
| Номинальная (максимальная) сила тока, А | 5(7,5), 5(50), 10(100) |
| Диапазон частот измерительной сети, Гц | от 47,5 до 52,5 |
| Чувствительность, Вт | 0,36 |
| Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки | 5000 16000 |
| Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА | 24 30 |
| Полная мощность, потребляемая цепью напряжения не более, В*А | 7,5 |
| Активная мощность, потребляемая цепью напряжения не более, Вт | 0,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Тарификатор | Внешний или встроенный |
| Цифровой интерфейс CAN | + |
| Диапазон рабочих температур, ?С | от -20 до +55* |
| Масса счётчика не более, кг | 1,5 |
| Габаритные размеры (длина, ширина, высота), мм | 258х170х74 |
* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.
Модификации электросчетчика
| Модиф. | Класс точн. | Номи- нальное. напря- жение, В | Ном. (макс.) ток, (А) | Тарифи- катор, интерфейс, отсчетное устройство | Дополни- тельные функции |
| Измерение активной энергии в 1-м направлении | |||||
| 230А-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-02 | 1 | 3×220/380 | 10 (100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| Измерение активной и реактивной энергии в 1-м направлении | |||||
| 230AR-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-02 | 1 | 3×220/380 | 10(100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART1-00 | 0,5 | 3×57,7/100 | 5 (7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-03 | 1 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| Измерение активной и реактивной энергии в 2-х направлениях | |||||
| 230ART2-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
| 230ART2-03 | 0,5 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
Ресурсы, сроки службы электросчетчика
— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.
Габаритный чертеж электросчетчика Меркурий-230
