Розетка 380 вольт: обозначение, маркировка, подключение от розетки на 220в

Несколько правил при подключении 380 вольт в частном доме

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:

передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
чаще всего такая линия бывает воздушной и реже кабельной.

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.

Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.

Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.

Отходящие линии

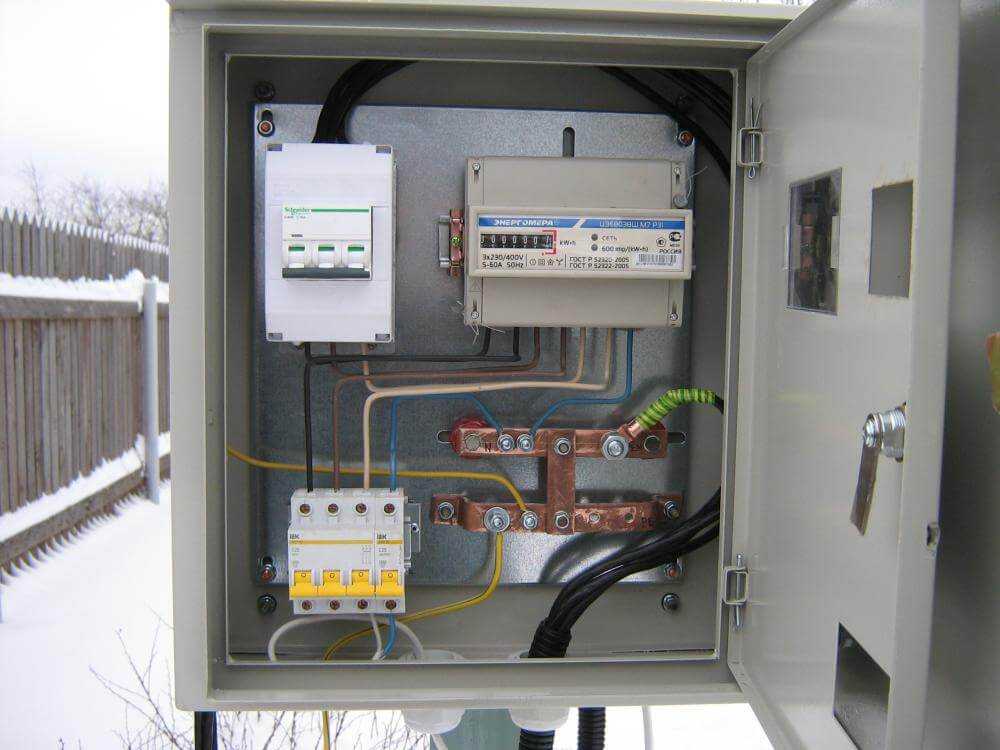

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.

Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.

Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.

Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.

Схема подключения

Схема подключения трехазной розетки Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.

Защита подключаемых устройств

Схема подключения трехфазного потребителя посредством розетки и автоматического выключателя

Аппарат защиты, по способности отключать защищаемый участок сети, должен соответствовать значению тока короткого замыкания (максимальное значение) в начале этой цепи. Ток плавкой вставки предохранителя и уставка автоматического выключателя, выбирается по минимальному значению тока КЗ или по току защищаемого оборудования.

Кратность величины тока короткого замыкания, по отношению к номинальному, для различных аппаратов защиты должна соответствовать следующим значениям:

5 вариантов трехфазной схемы распределительного щита.

Все распределительные щиты должны выполнять 3 основные задачи:

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

При перегрузках, при перегреве срабатывает тепловой расцепитель и защищает от оплавления изоляцию проводки. При явном КЗ срабатывает уже не тепловой, а электромагнитный расцепитель.

Обеспечивается она путем установки УЗО или дифф.автоматов.

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Вы не можете (по крайне мере это будет на правильно) взять и подключить все приборы в доме на одну фазу, а две другие держать в качестве резерва. Это грозит перекосом нагрузки по фазам.

Советы опытных электромонтажников
При этом мощность аппаратов может быть различной, что вызовет появление в нейтральном проводнике уравнительного тока, но напряжение на каждом из электроприборов будет постоянным (за исключением потерь в питающих кабелях).

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Силовые розетки ССИ-125 Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети три фазных линейных L1, L2 и L3 и один нейтральный нулевой проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника нулевой и фазный. Спрашивайте, я на связи!

Частные дома и квартиры

При проектировании многоквартирных домов выполняется расчет потребляемой электроэнергии. На основании этих данных устанавливается проводка соответствующего сечения и предохранительные приборы. Если же по каким-либо обстоятельствам происходит увеличение то рекомендуется выполнить подключение 380 вольт.

Это может быть связано со следующими факторами:

Установка мощного бытового оборудования — отопительный котел, система климатического контроля и т. д.
Проведение временных работ по ремонту, в процессе которых значительно вырастет потребление электричества и возрастет нагрузка на сеть.

В зависимости от этого оформляется разрешение для временного или постоянного изменения параметров сети, при которых напряжение 380 вольт станет основным.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Методы подключения розеток

Основой каждого соединения считается кабель. Стоит выбрать верное сечение, требуемое по размеру и которое сможет выстоять с определённой нагрузкой.

В согласии с ГОСТом для розеточного напряжения в 380 Вольт с силой тока 16 А, хватит провода с профилем 1,5-4 мм.
Вилочный кабель должен создаваться минимально от 1,5 до 2,5 мм. Толщина заземляющего провода равна 6 мм.

Устанавливая соединительные элементы стоит прислушаться к предписанию: подающий кабель – является розеткой, а принимающий вилкой. Делая очистку проводов не стоит обламывать или запутывать токонесущие жилы. Когда вырисовывается сплошная поверхность кабеля, он станет меньше нагреваться и лучше передаваться ток.

Как она устроена

Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).
Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.
При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).

Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

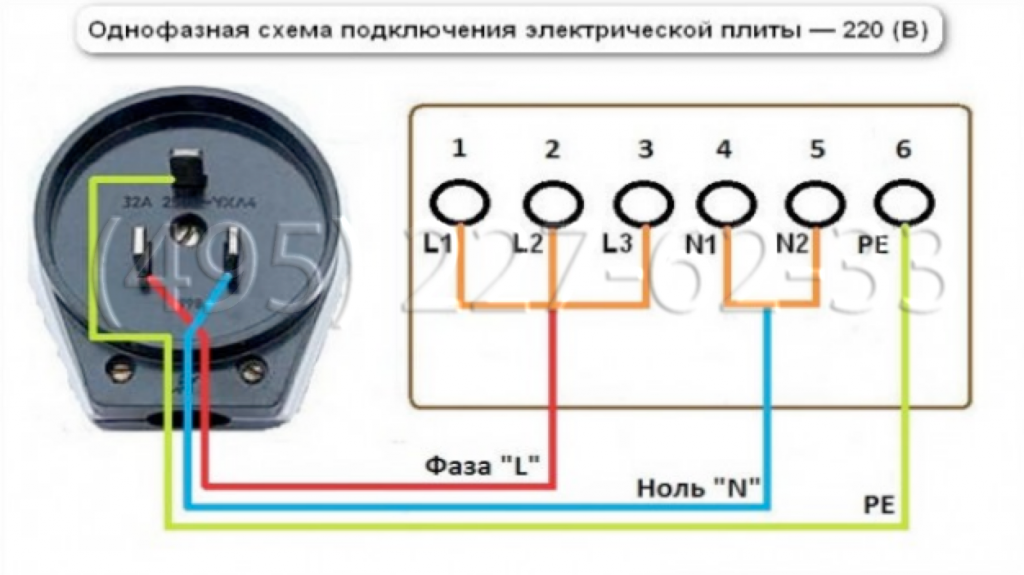

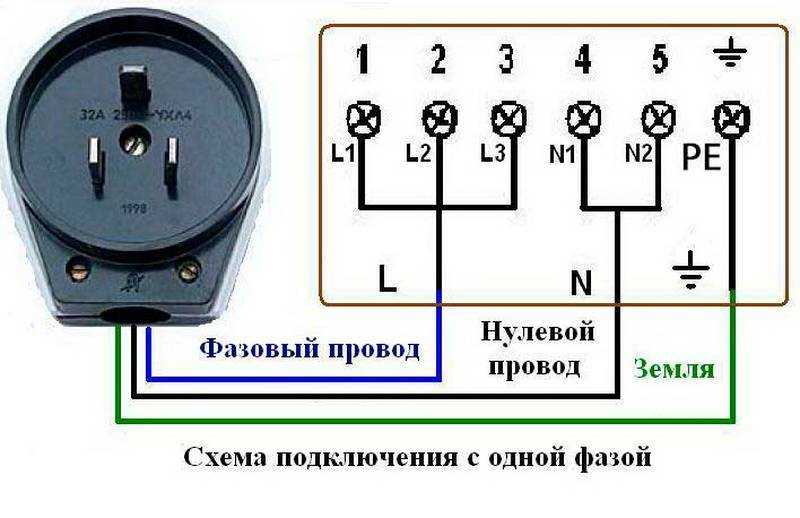

Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей. Из этого видео вы узнаете, как выполнить подключение подобной электроплиты

Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.

Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм2. Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм2.

Ниже приводятся разновидности изделий по некоторым признакам:

Способ монтажа.
Устойчивость к окружающей среде.
Назначение.

Что касается способа установки, то можно отметить такие изделия:

открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;
силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.

Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.

Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО. Теперь давайте рассмотрим, как подключить трехфазную розетку. Теперь давайте рассмотрим, как подключить трехфазную розетку

Теперь давайте рассмотрим, как подключить трехфазную розетку.

Подключаем трехфазную розетку на 380 вольт самостоятельно

Часто на производственных предприятиях, при строительстве или в офисах используются мощные электроприборы, требующие трехфазного питания на 380 В. И если подключить обычную розетку к однофазной электросети достаточно просто, то подсоединение разъема на три фазы имеет свои нюансы, так как к нему подводится четырех- или пятижильный кабель (с заземлением)

Поэтому, чтобы подключение было безопасным и не привело к выходу из строя электрического оборудования, важно присоединить все проводники правильно и не перепутать фазу и ноль

Какие розетки применяются при подключении электроприборов на 380 вольт

В нашей стране в основном используются розетки двух типов: PC32 и 115 (125) 3P+PE+N, а также их зарубежные аналоги:

Разъемы типа PC32 применяются сугубо для неперемещаемых электроприборов, таких как электроплиты, стационарные водонагреватели, станки и т.д.
Розетки 115 (125) 3P+PE+N подойдут там, где используется передвижное электрооборудование, например в мастерских или на стройке. В этом случае приборы подключаются к сети гибким медным кабелем. Также этот тип разъема можно использовать и при запитке стационарных устройств.

Импортные розетки целесообразно устанавливать, если этого требует дизайн помещения, или же вилка на питающем шнуре электроприбора имеет соответствующую конфигурацию.

Обратите внимание! При выборе розетки нужно учесть величину тока, на которую она рассчитана. Это значение должно быть не меньше того тока, что расходует применяемое электрическое оборудование

Общие положения подключения для всех типов трехфазных розеток

При установке трехфазной розетки необходимо:

Отключить подачу электроэнергии и проконтролировать с помощью индикаторной отвертки или тестера отсутствие напряжения.
В произвольном порядке присоединить три фазных жилы A, B и C к контактам с маркерами L1, L2, L3. Расположение фаз несущественно, так как от него зависит только направление вращения подключаемого электродвигателя. Если ротор будет вращаться не в ту сторону, то достаточно переставить два любых фазных провода на клеммах электромагнитного пускателя прибора или в автомате.
Присоединить ноль к контакту с обозначением N.
Подсоединить защитный заземляющий провод, идущий от контура заземления, к контакту с маркером PE («земля»).

В случае, когда для подключения стационарного электрооборудования применяется четырехконтактная розетка, заземление устройства происходит несвязанным со штепсельным разъемом проводником. Заземляющий многожильный медный кабель подсоединяется непосредственно к металлическому корпусу прибора под болт в месте с соответствующей маркировкой. Сечение провода должно быть таким же или больше, как и у кабеля электропитания.

Подключение розетки типа PC32

Процесс подключения разъемов этого типа не отличается от описанного выше алгоритма. Три фазных проводника подсоединяются к контактам L1, L2, L3. Ноль подключается к клемме N, а заземляющая жила – к выводу PE.

Подключение розетки типа 115 (125) 3P+PE+N

Чтобы не запутаться, подключение этой розетки лучше начинать с заземления. Соответствующий контакт расположен внизу, рядом с направляющим пазом, благодаря которому вилка при включении в разъем всегда будет сориентирована правильно.

Нулевая клемма N находится справа от контакта PE. К ней подсоединяется жила рабочего нуля. На оставшиеся три клеммы (L1, L2, L3) подключаются фазные жилы в произвольном порядке.

Как видим, подключить трехфазную розетку не так уж сложно и доступно любому человеку, имеющему технические навыки.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.

Порядок действий при этом может быть следующим:

Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

Устанавливается защитная крышка.

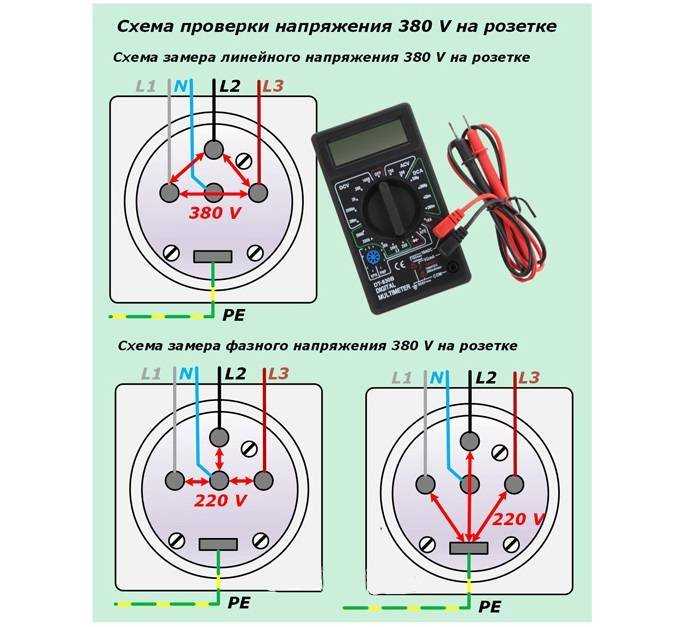

Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как правильно выбрать расположение для кухонных розеток

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Схемы подключения

План подсоединений отличается у различных видов розеток 380 в. Характеристики и подключение тоже разнятся. Выше уже была рассмотрена схема пятиконтактной розетки, теперь предлагается подробнее рассмотреть подключение 4 контактов.

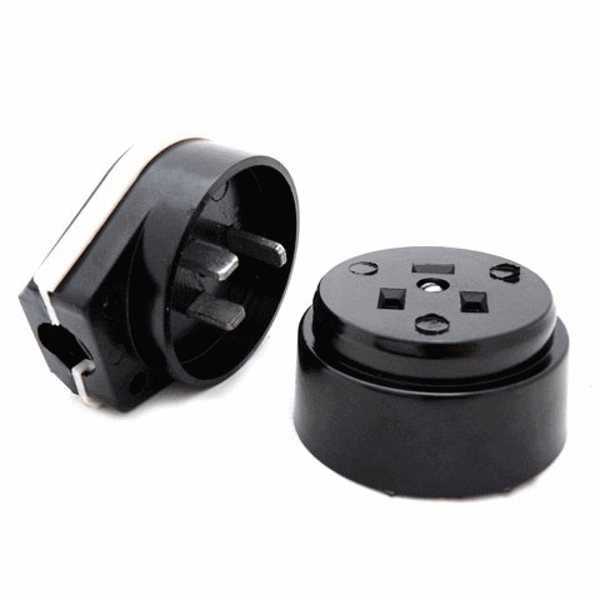

Виды старых образцов розеток вполне успешно можно использовать в современной системе пятижильной проводки с применением заземления TN-S. В этой схеме защита от тока утечки обеспечивается проводом заземления PE, который присоединен к центральной шине заземления PE. Этот проводник подключается прямо к электропроводящей части корпуса оборудования, а не к отсутствующему в данном случае заземляющему контакту розетки.

Естественно, что трехфазный прибор должен быть неподвижным, чтобы не переподключать заземление.

Виды и схемы подключения

Способы подключения, сечение питающего кабеля, способ его прокладки, а также варианты защиты от аварийных режимов, регламентированы «Правилами устройства электроустановок» (ПУЭ). При подключении трехфазных розеток, как и при прочих подключениях электрических устройств, питающий кабель должен соответствовать номинальному току подключаемого оборудования, что определяет его сечение.

Цвета расключения жил силового кабеля

Материал изоляции кабелей и проводов определяется в зависимости от условий их эксплуатации, а схема расключения, выполняется в соответствии с ПУЭ и ниже приведенным рисунком, где:

РЕ (заземляющий провод) – желто-зеленого цвета;
N (нулевой рабочий провод) – голубого цвета;
L1, L2, L3 (фазные провода) – различной расцветки (красный, белый, черный – как на рисунке или иные, в зависимости от красителей, использованных производителем).

При подключении розеток, оснащенных 4-я контактами, РЕ провод отсутствует, заземление подключаемого оборудования выполняется путем его зануления, а сама система подобного подключения, в соответствии с ПУЭ, называется TN-C системой, предполагающей объединение нулевого и защитного проводников на всей протяженности цепи. Схема TN-C системы заземления приведена ниже:

TN-C системы заземления считается устаревшей, но наиболее широко распространена в существующих электрических сетях напряжением до 1,0 кВ

В зависимости от назначения, штепсельные розетки могут подключаться по отдельной группе, идущей от силового щита или щитка освещения, либо подключаться по шлейфовой схеме, при подключении группы розеток.

При использовании шлейфовой схемы необходимо соблюдать правильную полярность подключаемых контактов, т.к. в противном случае, при подключении электрических двигателей к установленным рядом устройствам, при этом с разной полярностью контактов, вращение роторов будет разнонаправленным, что может привести к выходу из строя подключаемого оборудования.

Подключение трехфазной розетки: 4 контакта, схема, по цветам Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Спрашивайте, я на связи!

Способы подключения

Силовой кабель ВВГнг(A)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.

Основа любого соединения — кабель

Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм

Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.

Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы

Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.

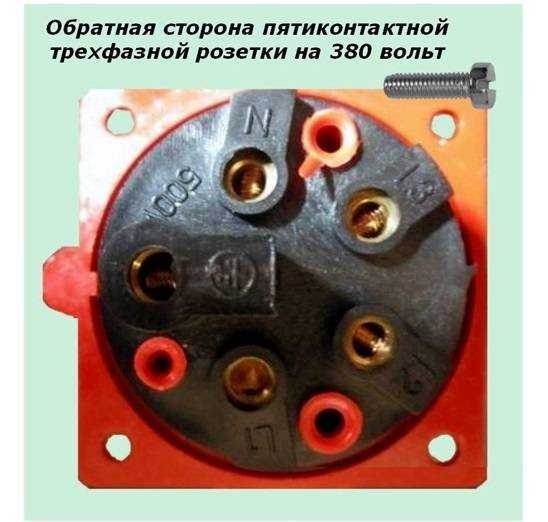

Пятипроводные сети

При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.

Подключение трехфазной розетки

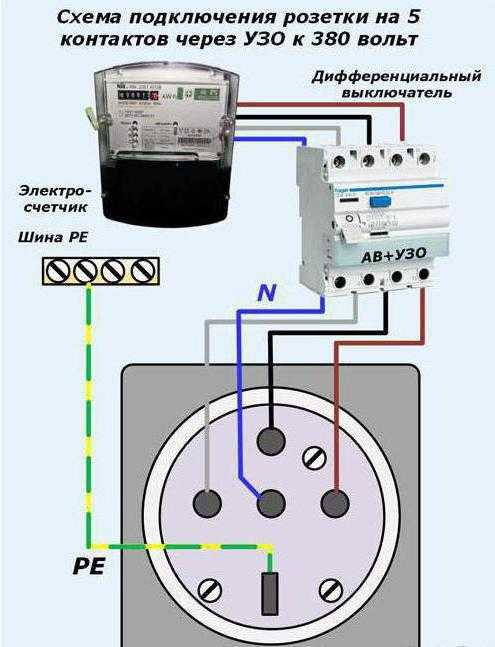

Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.
