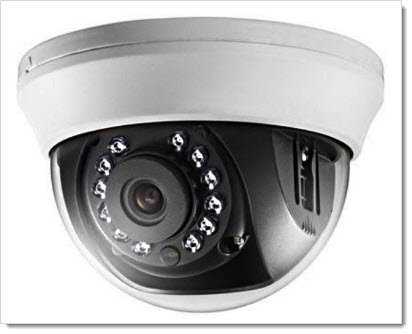

Особенности и характеристики видеокамер

Характерным отличием этого типа оборудования является простота конструкции и более низкая стоимость по сравнению с IP-камерами. Ведущие мировые производители выпускаю множество моделей, отличающихся размером, формой, видом поворотных инструментов, объективами и аппаратной частью. О принципах действия и устройстве видеокамер предлагаем прочесть здесь.

Основной задачей любой аналоговой камеры является преобразование оптического изображения в сигнал. Это ключевой элемент любой подобной системы, от надежности и качества работы которого напрямую зависит эффективность охраны. В современных моделях для преобразования сигнала используются специализированные ПЗС-матрицы. В монохромном варианте камеры обладают чувствительностью к видимому и инфракрасному излучению. Основными характеристиками устройств являются:

• Используемый стандарт видеосигнала.
• Разрешение картинки.
• Уровень минимальной освещенности (чувствительность).
• Ширина диапазона яркостей.
• Дальность передачи сигнала по кабелю.
• Возможность передачи звука и управляющих сигналов по кабелю.
• Потребляемая мощность и напряжение питания.
• Тип корпуса.
• Наличие дополнительных функций.
• Надежность и простота

В отличие от цифровых систем, аналоговые варианты более просты в эксплуатации, при монтаже и настройке. Большинство комплектов уже имеют по умолчанию заданные параметры работы, поэтому не требуют присутствия специалиста для настройки программного обеспечения. Простоту систем можно назвать их главным преимуществом по сравнению с цифровыми вариантами.

Сотрудникам охраны не нужно проходить дополнительное обучение, а сама система сразу готова к работе после подключения. Надежность оборудования заключается в том, что проблемы с рабочим компьютером, локальной сетью или интернетом мало скажутся на работоспособности системы, позволяя продолжать контролировать объект в любой ситуации.

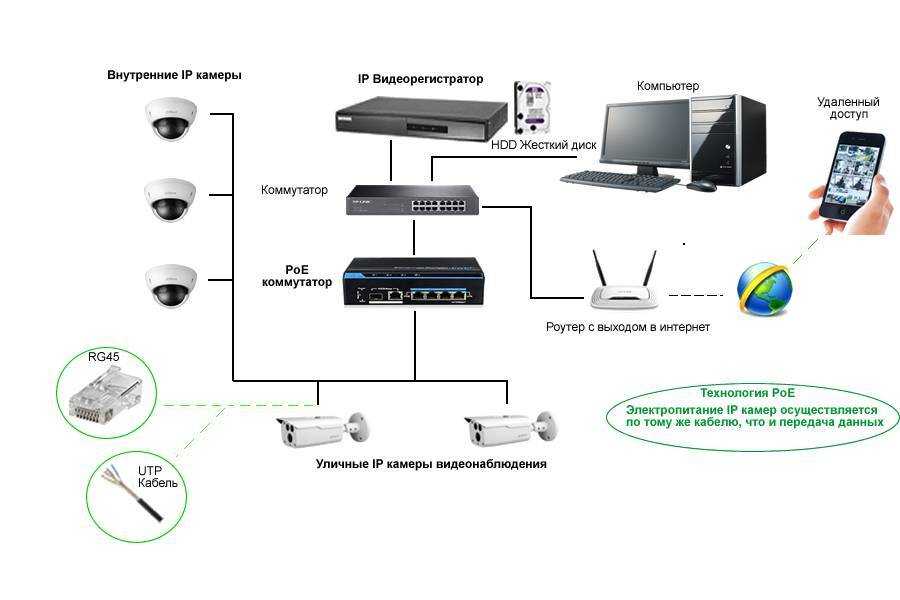

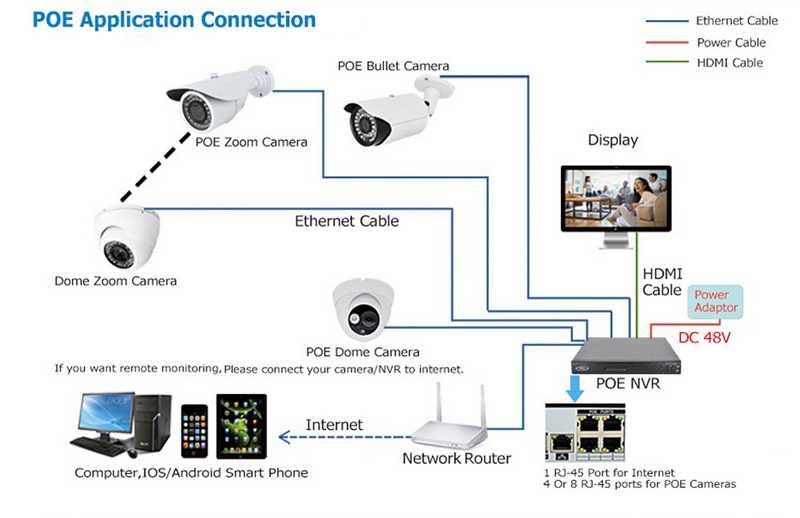

Подача напряжения на IP камеры через PoE

Существует два стандарта этой технологии: 802.3af от 2003 года и 802.3at, принятый в 2009 году. Последний вариант идентифицируется как PoE+. Если первый вариант позволяет подключить внешнее устройство с потребляемой мощностью до 15 Вт, то технология PoE+ позволяет подавать питание на несколько устройств с мощностью до 30 Вт с использованием двух пар проводников.

Большинство IP видеокамер потребляют 2-4 Вт, поэтому даже стандарт 2003 года позволит обеспечить электропитанием  до 7 камер видеонаблюдения при условии установки их внутри помещения. Камеры наружного наблюдения требуют для своей нормальной работы в любых климатических условиях наличие специального защитного кожуха, термоэлемент которого так же может быть запитан от линии питания камеры, что потребует дополнительной мощности.

Главная особенность технологии PoE заключается в том, что для питания IP камер видеонаблюдения не требуется выполнять монтажные работы по прокладке отдельной кабельной линии, поскольку и видеоинформация и питающее напряжение проходит по одному и тому же кабелю. В технологии PoE принято деление на 4 класса: 0, 1, 2, 3, где каждый класс определяется мощностью внешнего устройства и мощностью, которая подаётся на порт. При работе устройств по PoE особый режим предусматривает мгновенное отключение питающего напряжения в случае возникновения ситуаций, способных привести к выходу из строя дорогостоящего оборудования.

Питание камер по PoE несмотря на удобство и перспективность имеет определённое ограничение. Длина кабеля, транслирующего видеопоток и напряжение питания от коммутатора до камеры видеонаблюдения, ограничивается 100 метрами.

Этот порог легко преодолим несколькими способами:

• Применение PoE репитеров (повторителей);
• Использование конвертеров VDSL2.

Репитеры, или повторители, подключаются через каждые 90-100 метров и позволяют значительно увеличить протяжённость линии от коммутатора до видеокамеры.

Конвертеры VDSL2 или устройства Ethernet Extender предназначены для подключения камер высокого разрешения по кабелю на расстоянии более 100 метров. Максимальная длина соединительной линии с применением проводников сечением 0,5 мм может достигать 1500 метров.

Классификация

Для удобства выбора видеоустройства, которое по всем параметрам подойдёт определенному потребителю, была разработана система классификации. Она представляет собой вводные данные и требования, характеризующие основные виды охранного видеонаблюдения.

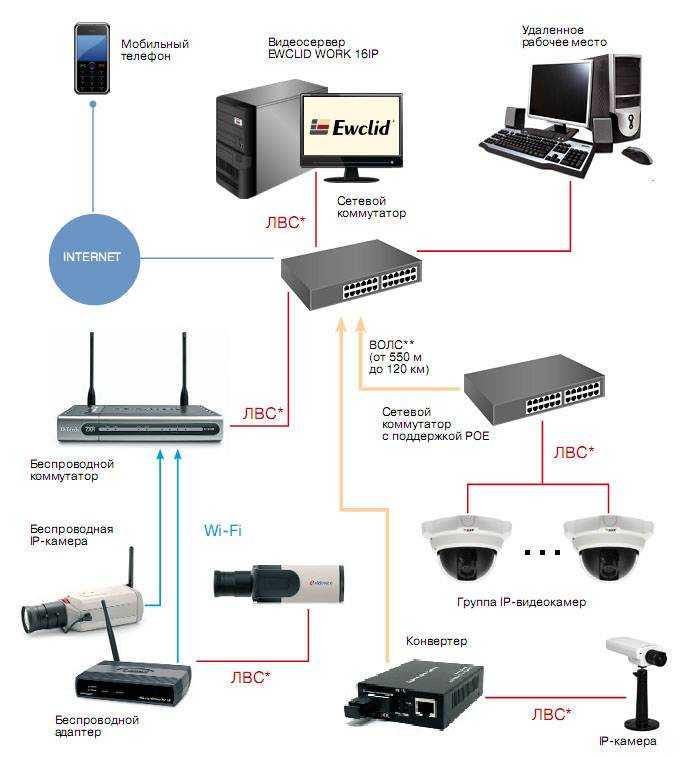

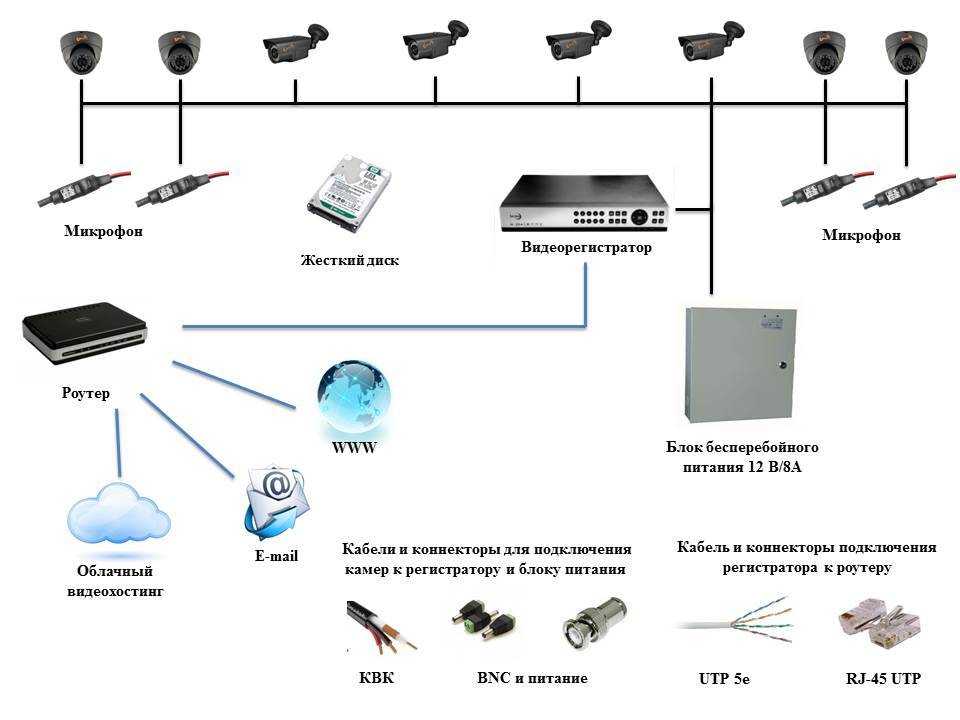

Работа аналоговых и цифровых структур видеонаблюдения осуществляется по общему принципу. Сигнал с видеокамеры передается для синхронизации, обработки, записи, и, при необходимости, архивирования. Передача происходит тремя способами: проводным, беспроводным и оптическим.

Оптоволоконный способ передачи видеоданных используется на крупных предприятиях, деятельность которых напрямую связана с обработкой большого количества технической информации. В силу дорогостоящего оборудования, монтажа и обслуживания, такой метод не целесообразно применять для обычных бытовых потребностей.

Переданный сигнал проходит обработку при помощи видеорегистраторов, специального сервера для видеоданных или обычного ПК, со встроенной видеоплатой. На монитор сигнал уже поступает в виде изображения.

На масштабных предприятиях за видео наблюдает сотрудник службы безопасности, для того, чтобы своевременно принять меры по ликвидации угрозы. Там, где не требуется мониторинг в режиме реального времени, запись сохраняется в архив, с возможностью просмотра в любое время.

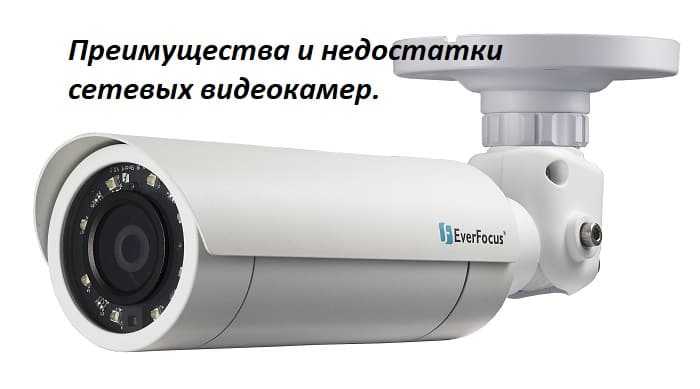

IP-камеры. Преимущества и недостатки.

Да, передавать данные на компьютер можно и с аналоговых устройств, но IP-видеонаблюдение подразумевает использование в первую очередь сетевых камер. Цифровые IP-камеры являются наиболее значимым элементом подобной системы наблюдения. Они очень часто выполняют функции видеорегистратора (обрабатывают сигнал и передают его на ПК, или сохраняют в архив на карту памяти). Устройство может быть оборудовано беспроводный передатчиком, что упрощает его подключение к сети Wi-Fi. Камера получает свой IP-адрес в компьютерной сети наравне с другими устройствами. Это значит, что ее легко можно найти через любой компьютер в локальной сети. Но настройка доступа возможна только при знании пароля и других параметров. Возможность подключения к любой компьютерной сети и поддержка Wi-Fi-технологий делают IP-камеры достаточно мобильными устройствами, если сравнивать их с традиционным оборудованием для видеонаблюдения.

Преимущества использования систем на основе IP-камер:

1. Простота установки. Видеокамеры подсоединяются к уже готовым коммуникациям. Многие объекты с самого начала оборудованы сетевым оборудованием, что значительно упрощает работу по подключению видеонаблюдения. Поддержка беспроводных технологий иногда вообще позволяет избежать прокладки дополнительных кабельных линий. Возможен вариант, когда один Ethernet-кабель используется не только для передачи данных, а и для подачи электропитания на камеру (PoE-технология);
2. Мобильность. Оператор системы наблюдения не привязан жестко к одному месту, из которого он может работать с видеокамерами, как в случае традиционного видеонаблюдения. Он может подключаться к удаленному компьютеру через локальную сеть, или настроить удаленный доступ через интернет. Как устройство мониторинга можно использовать ноутбук, планшет, смартфон. Специальное ПО позволит передавать данные с IP-камер, задавать параметры съемки, просматривать файлы видеозаписи;
3. Практичность. Сами IP-камеры являются многофункциональными устройствами. Они отвечают и за съемку, и за оцифровку, и за передачу данных. Наличие дополнительного оборудования, такого, как видеорегистратор, не обязательно. Помимо этого, устройства в IP-системах наблюдения легко комбинируются одно с другим. Видеокамеры можно дополнить специальными датчиками сигнализации, картами памяти. Видеоустройства также способны самостоятельно обрабатывать входную информацию, как система видеоаналитики (распознавания номеров, лиц и других объектов на видео);
4. Качественное изображение. Использование современных кодеков позволяет передавать видео с высоким разрешением через сеть без потерь;
5. Гибкость. Системы наблюдения данного вида можно легко расширять за счет добавления новых устройств. При этом пользователь не ограничен территорией самого объекта, при необходимости он может настроить удаленный доступ. Используя беспроводные IP-камеры, легко можно обустроить видеонаблюдение в тех точках объекта, к которым невозможно подвести проводное соединение;
6. Безопасность. Как и все данные в компьютерных сетях, видео с камер наблюдения передается на компьютер пользователя в зашифрованном виде. Получить доступ к камере напрямую можно только посредством ввода пароля.

Сетевые камеры – это выгодная альтернатива традиционным аналоговым устройствам. Они способны не только качественно защитить объект, но и помочь пользователю с анализом видеоданных.

Недостатки сетевых видеокамер:

ПОДКЛЮЧЕНИЕ IP КАМЕРЫ ЧЕРЕЗ ИНТЕРНЕТ

Удаленное подключение к IP камерам видеонаблюдения через интернет чаще всего осуществляется тремя способами. Любой из них требует присвоение устройству уникального адреса.

Статический («белый») IP адрес.
Наиболее простой способ с точки зрения настройки. Для его получения необходимо заключить договор с провайдером, естественно, такая услуга платная. Такие адреса являются уникальными и доступ к ним можно получить из любой точки интернета.

Настройка осуществляется довольно просто. Камера подключается напрямую или через роутер к ПК. В одной из закладок встроенного интерфейса прописывается полученный от провайдера IP адрес.

Dynamic Domain Name System (DynDNS).

Большинство провайдеров предоставляет клиенту серый, то есть динамический (периодически меняющийся) IP адрес. Подключиться к устройству напрямую не представляется возможным, так как после каждого входа в сеть интернет адрес IP камеры будет изменяться. В этом случае поможет служба DDNS.

Данные услуги могут предоставить несколько сервисов. Для того чтобы ими воспользоваться прежде всего необходимо зарегистрироваться на одном из них. К примеру, www.dyndns.com. Зарегистрировав на ресурсе уникальное имя можно присвоить его используемому устройству.

DDNS сервис постоянно отслеживает изменения IP адреса, заново сопоставляя с ним присвоенное доменное имя. Таким образом, независимо от изменений динамического IP адреса провайдера владелец всегда будет иметь доступ к удаленному устройству.

Peer-to-peer (P2P).

Идентификация IP камеры осуществляется по уникальному номеру UID, присвоенному устройству в процессе изготовления. После подключения видеокамеры, которая поддерживает технологию Р2Р к сети интернет, она формирует запрос на сервер (обычно данный ресурс бесплатный и предоставляется производителем).

Пользователь должен установить клиентскую часть программного обеспечения на ПК или мобильные устройства смартфон, планшет и т.п. В приложении, в строке поиска вводится уникальный UID номер устройства. Программа осуществляет поиск по базе данных сервера производителя. Если IP видеокамера в данный момент активна, пользователь получает к ней доступ. После первого входа рекомендуется осуществить изменение логина и пароля.

Подсоединение через гибридный видеорегистратор

В случае если DVR видеорегистратор аналоговой системы видеонаблюдения — достаточно новая модель, в которой имеется возможность подключения по локальной сети Ethernet в общую систему можно интегрировать несколько IP видеокамер. Для этого необходимо связать аналоговый и гибридный видеорегистратор в общую группу. Осуществляется это следующим образом:

• Через сетевой интерфейс rj-45 аналоговый видеорегистратор подключается к Ethernet сети предприятия;
• Предварительно устройство присваивается IP адрес и маска подсети соответствующие локальной сети организации;
• На одном из персональных компьютеров разворачивается специализированная программа. К примеру, PSS 4.0.4 от компании SPYMAX;
• Получив доступ к обоим видеорегистраторам, программа может объединить все изображения и вывести их на один обзорный монитор в диспетчерской.

Следует отметить, что физически это будет две отдельные системы видеонаблюдения. Полноценное слияние с одновременным использованием аналоговых и цифровых видеокамер возможно только при применении гибридных видеорегистраторов.

КАК НАСТРОИТЬ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

Собственно, для камер видеонаблюдения настроек много не требуется. Первое что надо сделать после их установки — отрегулировать наклон по вертикали и поворот по горизонтали с целью максимально полного покрытия требуемой зоны обзора.

Если камеры оборудована поворотным устройством, то сделать это можно непосредственно с поста видеонаблюдения с помощью PTZ.

Но такое оборудование в большинстве бюджетных систем видеонаблюдения не применяется, поэтому все делается вручную, контролируя получаемое изображение на посту наблюдения — для этого нужен помощник, корректирующий ваши действия.

Проще для настройки камер видеонаблюдения использовать небольшой тестовый монитор, подключаемый непосредственно в месте установки видеокамеры.

Камеры с фиксированным фокусным расстоянием больше ничего не требуют. Если имеется ручной варифокальный объектив, то способами аналогичными описанным выше настраивается фокусное расстояние до получения нужного размера изображения. Как правило после этого требуется подстройка резкости.

Органы этих настроек могут быть расположены непосредственно на объективе или выведены на корпус камеры, что достаточно удобно, поскольку не требует снятия кожуха.

Настраивать камеру видеонаблюдения на движение и запись следует на видеорегистраторе, если это не IP видеокамера, имеющая встроенный детектор движения и возможность записи на карту памяти.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Бесплатные программы для видеонаблюдения

Программное обеспечение видеонаблюдения, как правило, имеет графический пользовательский интерфейс (GUI), который удобен для пользователя и легко адаптируется к масштабируемой системе видеосети. Некоторое программное обеспечение для наблюдения пользователю сотового телефона проверять камеры, перематывать назад и просматривать записанные кадры и даже изменять частоту кадров при просмотре любой камеры в беспроводной сети.

Самое основное программное обеспечение камеры IP-наблюдения обеспечивает просмотр в реальном времени, запись и извлечение видеоматериалов. Более продвинутые программные платформы предлагают одновременный просмотр нескольких камер и несколько режимов записи (включая непрерывную, запланированную и инициированную запись).

Другие функции могут включать в себя возможность обработки больших файлов изображений с высокой частотой кадров, возможностью быстрого поиска, контролем панорамирования / наклона / масштабирования, поддержкой звука и удаленным доступом через веб-браузер, а также сотовые телефоны и другие карманные устройства.

Ниже представлено бесплатное программное обеспечение, которым можно воспользоваться при построении собственной системы цифрового видеонаблюдения.

XProject Go. Имеется free-версия флагманского продукта XProject Go. Данная версия поддерживает максимум восемь IP-камер и один сервер, позволяет хранить архив на протяжении пяти дней.

ZoneMinder. Свободное программное обеспечение с открытым исходниками также подойдет для видеонаблюдения. Работает на любом дистрибутиве Linux.

Axxon Next. Разработчиком является российская компания ITV. Axxon Next – это открытая программная платформа с дружелюбным для пользователя интерфейсом.

Xeoma. Бесплатный режим дает использовать не более 8 источников видео и не более трёх модулей.

ПРИМЕНЯЕМОЕ ОБОРУДОВАНИЕ

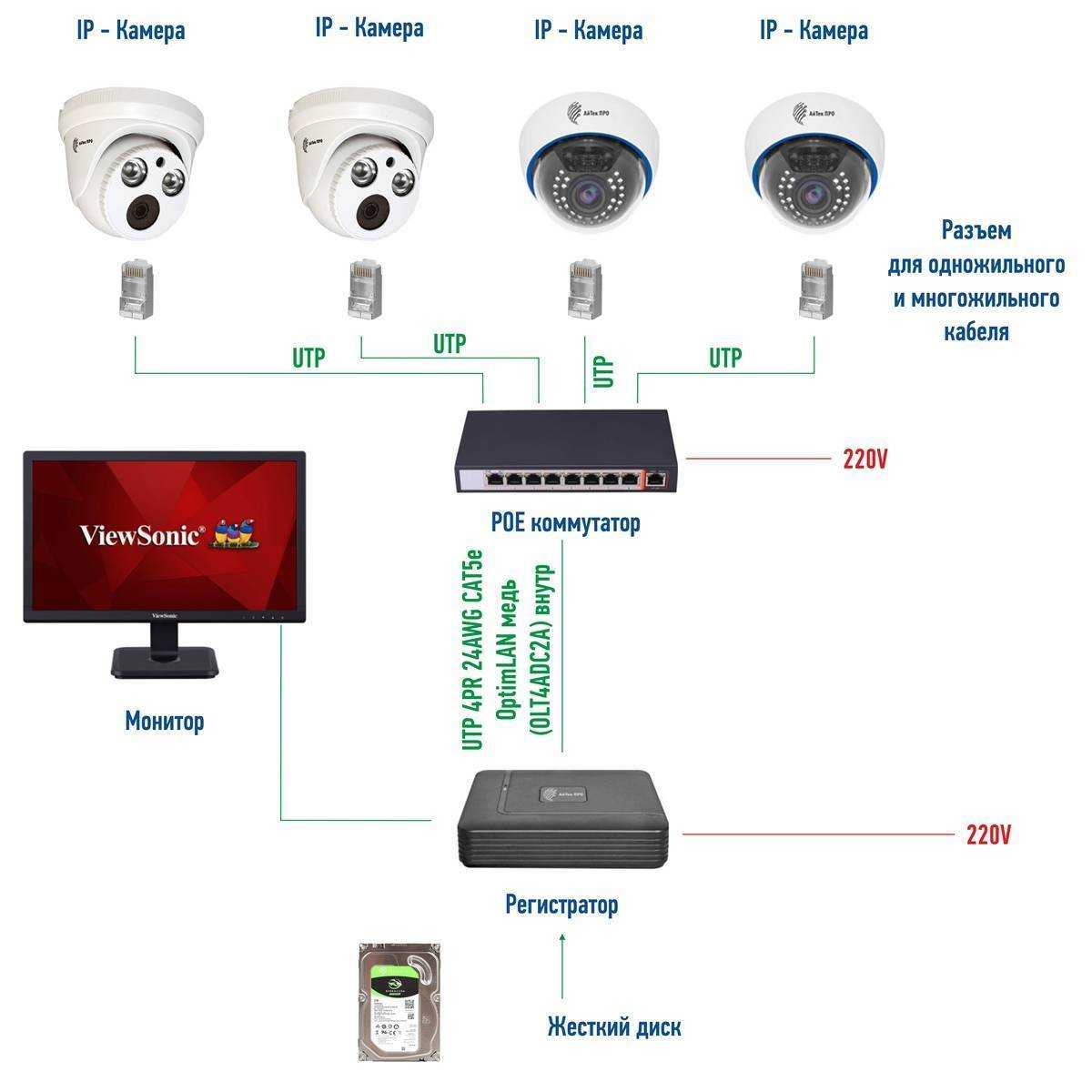

РоЕ оборудование принято именовать в зависимости от его предназначения:

• PSE – источники;
• PD – потребители;
• РоЕ адаптеры (питающие — пассивный РоЕ инжектор и принимающие — сплитер).

Если в качестве источника выступает коммутатор с РоЕ инжектором, то его подбор для системы видеонаблюдения следует производить по двум ключевым параметрам:

• суммарная мощность портов поддерживающих передачу питания;
• максимальная мощность, которую инжектор способен передать на один отдельный порт.

У большинства современных моделей коммутаторов поддерживающих технологию РоЕ только часть портов способна передавать питание удаленным устройствам, как правило, не более половины.

При выборе РоЕ адаптера следует отдавать предпочтение активным моделям, которые имеют в комплекте блок питания с гальванической развязкой и системой защиты от возникновения внутренних наводок.

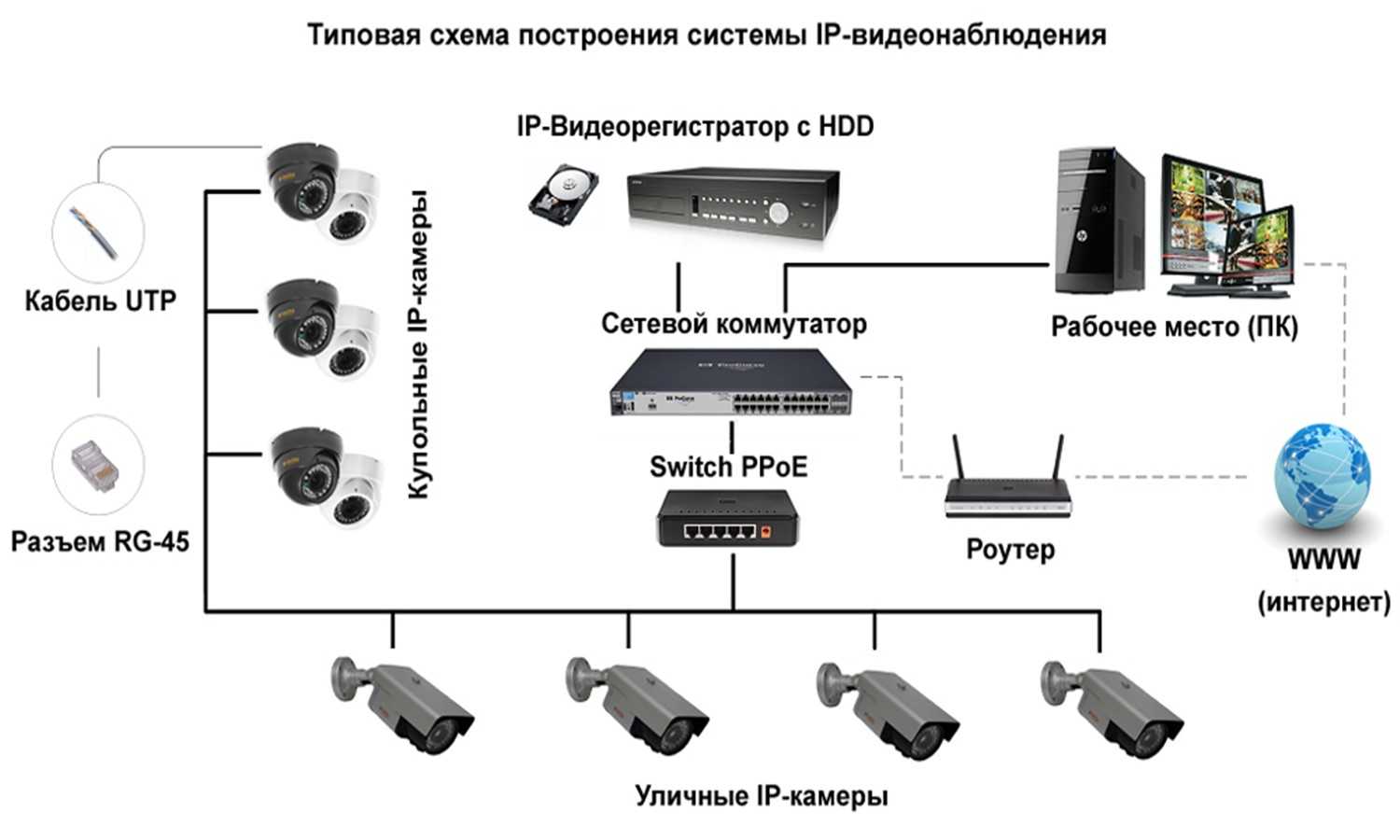

Принцип работы IP-камеры

IP камера – современное устройство, совместившее в себе видеосъёмку, оцифровку информации и передачу данных по кабельной или беспроводной сети.

Принцип работы следующий:

1. Световой поток попадает на матрицу CDD.
2. ПЗС матрица преобразует сигнал в электрический.
3. Видеозахват обрабатывает аналоговую информацию и переводит её в цифровую.
4. Компрессионный блок производит необходимое форматирование видео, подготавливая его для сетевой передачи.
5. Центральный процессор выводит сжатый видеосигнал.
6. Передача видеоизображения происходит через Интернет.

Флэш-память и ОЗУ позволяют хранить резервные копии, дополнительно проводить буферизацию видео и временно сохранять данные.

IP прибор наблюдения может функционировать по уже имеющейся локальной сети – подходит для небольших объемов информации. Либо по вновь созданным интернет каналам – целесообразно для разветвлённого охранного комплекса, состоящего из 10 и более камер. Распространено подключение по wi-fi и другим беспроводным сетям, в том числе – радиорелейным каналам (для удалённого видеонаблюдения серьёзных промышленных и коммерческих объектов)

Преимущества

• Видеоинформация не нуждается в дополнительной обработке.
• Подключение по локальной сети обеспечивает неограниченную удалённость.
• Не требует установки дополнительного оборудования.
• Расширение системы без формирования соединительных систем – беспроводная связь.
• Просмотр информации на любом ПК с выходом в интернет.
• Высокое качество изображения в формате HD.
• Стабильный уровень сигнала, не чувствителен к электромагнитным помехам.

Недостатки

• Высокое качество изображения требует больших объёмов внутренних флэш-накопителей, для сохранения и архивирования данных.
•  Сжатие видеопотока приводит к задержкам изображения на 2-3 секунды.
• Зависимость от интернета сети. Сбой соединения приведёт к остановке работы системы видеонаблюдения.
• Установка программного обеспечения, сложные настройки.
• Высокая стоимость оборудования и обслуживания.

Популярные марки и производители

Лидерами проектирования и реализации систем цифрового видеонаблюдения являются компании – Honeywell Security (США), Bosch Security Systems (Германия). Продукция стабильно пользуется популярностью и высоким спросом.

Зарекомендовали себя надёжными производителями систем ip-видеонаблюдения: Fermax, Vivotek, Yoko Technology, Kocom, Commax, Everfocus Electronics, Avtech, CNB Technology, Tamron (Commercial & Industrial), Axis Communications, Samsung Techwin, Hikvision Digital Technology. У всех компаний развитая международная сеть. Представительства есть во многих странах. Это обеспечивает предоставление официальной гарантии и наличие необходимых комплектующих деталей.

Лишнего представления не требуют такие гиганты производства охранных систем как Panasonic и SONY. Японские марки много десятилетий удерживают лидирующие позиции в рейтингах популярности. SONY поставляет свои матрицы чуть ли не всем производителям видеокамер, а Panasonic является очень популярной маркой сектора высокобюджетных охранных концепций.

Немного истории

Изобретение фотоаппарата было осуществлено в 1861 году. Целью было получение и хранение неподвижных изображений. Изначально в приборах эти изображения фиксировались на специальных пластинах, позже — уже на пленке для фотоаппарата. Примерно в 70-х годах 20 века появляется цифровая техника. Классические фотоаппараты с применением пленки уходят в прошлое. Сегодня их редко у кого встретишь. Они почти полностью вытеснены цифровыми технологиями, которые позволяют получить очень качественные снимки. Самое большое распространение получили зеркальные фотоаппараты, которые рекомендуются для получения профессиональных фотографий.

Аналоговые камеры новых стандартов (AHD, HD-TVI, HDCVI и другие)

Очень часто эти камеры выносят в отдельные категории. Например, сравнивают: что лучше — аналоговая камера или AHD-камера? HDCVI или аналог? Это не совсем корректно, так как все эти видеокамеры — аналоговые. Просто благодаря использованию современных технологий камеры новых стандартов существенно отличаются по качеству картинки и некоторым другим показателям.

AHD, HD-TVI, HD-CVI и другие современные аналоговые камеры для видеонаблюдения поддерживают разрешения HD 720р (1280х720), Full HD 1080р (1920×1080) и выше. Разрешение 720P примерно соответствует 1 мегапикселю, 1080 — двум мегапикселям.

Такие видеокамеры также назвают HD-аналоговыми камерами.

AHD камеры

AHD технология является открытым стандартом, благодаря этому ее используют многие производители камер для видеонаблюдения.

• дают изображение высокой четкости с разрешением 720р, 960p и 1080р;
• передают 3 типа сигнала по одному коаксиальному кабелю (видео, звук и управление);
• передают видео без задержек, в реальном времени;
• поддерживают передачу видеосигнала по кабелю на расстояние до 500 метров без существенного затухания сигнала;
• нетребовательны к качеству коаксиального кабеля;
• совместимы с регистраторами других торговых марок, которые используют эту же технологию.

Для подключения AHD-видеокамеры необходим регистратор, поддерживающий эту технологию, к обычному DVR вы ее не подключите. Но зато к AHD-регистратору можно подключать и обычные аналоговые, и AHD-камеры, и даже IP.

Передача видеосигнала AHD возможна и по витой паре, но с использованием специальных приемо-передатчиков. Кроме того, в этом случае дальность передачи снижается до 150 метров.

HD-TVI камеры

HDTVI — это также открытая технология, которая впервые стала использоваться в камерах Hikvision. Сейчас можно найти камеры и других производителей, которые выпускают камеры HD-TVI .

По характеристикам технология HDTVI очень похожа на HDCVI — технологию Dahua, о которой пойдет речь ниже.

Особенности HD-TVI камер:

• видео высокой четкости с разрешением 720р и 1080р;
• передача 3 типов сигнала по одному коаксиальному кабелю (видео, звук и управление);
• видео без задержек, в реальном времени;
• передача видеосигнала по кабелю на расстояние до 500 метров;
• совместимы с регистраторами других торговых марок, которые используют эту же технологию.

Для передачи видео с камеры HD-TVI также можно использовать витую пару (и дополнительно конвертеры сигнала). Дальность передачи в этом случае — до 100 метров.

Камеры подключаются к регистратору HD-TVI (к обычному не получится). В отличие от AHD, к регистратору HD-TVI можно подключить без особых проблем обычные аналоговые и HDTVI-камеры, а вот с IP придется повозиться — их поддержка реализована слегка коряво.

HDCVI камеры

HDCVI — закрытая технология, проприетарная разработка компании Dahua. Камеры HD-CVI по характеристикам почти не отличаются от камер HDTVI и AHD:

• передают сигнал на расстояние до 500 метров по коаксиальному кабелю;
• передают все 3 типа сигнала в одном кабеле;
• видео идет без задержек;
• картинка высокого качества — от 720p и выше (правда, моделей на 3 Мп нет).

Кроме того, регистраторы HDCVI без проблем работают с тремя типами камер: старыми аналоговыми, HDCVI и IP.

Передача сигнала возможна и по витой паре — до 150 метров, с использованием конвертеров.

Однако из-за закрытой технологии камеры и регистраторы HD-CVI совместимы только с оборудованием этого же производителя, или тех, кто купил лицензию на ее использование (прямо скажем, нам не удалось вспомнить ни одного).

Турбо HD (Turbo HD) камеры

Турбо HD — фирменная технология Hikvision, которая фактически, является все той же HD-TVI, особых отличий нет, кроме того, что в этой линейке есть новые модели с разрешением, большим, чем 1080p — к примеру, 3 МП.

Совместимость Турбо HD камер с видеорегистраторами такая же, как и в классическом HD-TVI: камеры подключаются только к регистратору с поддержкой этой технологии, но к нему можно подключить без проблем и аналоговые камеры. Аналогично HDTVI заявлена также поддержка IP.

Гибридные камеры

Гибридная видеокамера совмещает два или более видеовыхода, например, HD-TVI + CVBS 960H. Чаще всего это “полный комплект” — AHD/CVI/TVI/CVBS (960H). Они могут подключаться к разным видам регистраторов для видеонаблюдения.

На нашем сайте гибридные камеры представлены, например, продукцией GreenVision.

Такой подход логично возник из-за большого количества различных стандартов видеонаблюдения и спроса на оборудование, которые было бы совместимым со всеми.

ПРЕИМУЩЕСТВА, НЕДОСТАТКИ И ВОЗМОЖНОСТИ

По сравнения с аналоговыми видеокамерами, IP камеры для видеонаблюдения имеют ряд серьезных преимуществ:

Разрешение — одно из основных преимуществ цифровой системы над аналоговой. У стандартных аналоговых камер оно не превышает 700 ТВЛ у аналоговых камер высокого разрешения форматов AHD, SDI, CVI и TVI — 1920×1080, что составляет 2 мегапикселя. Однако многие цифровые камеры шагнули намного дальше, к примеру, модель BEWARD В5650 имеет разрешение 5 Мп (2560х1920).

Уникальный сетевой идентификатор — наличие уникального IP адреса или DDNS идентификатора позволяет найти и использовать IP видеокамеру в сети Интернет из любой точки мира.

Облачное хранилище — возможность сохранять видеоархивы без использования видеорегистраторов, ПК, видеосерверов или других устройств.

Из возможных дополнительных опций, которые практически не встречаются у аналоговых видеокамер стоит отметить:

• встроенный микрофон;
• SD — слоты для карт памяти;
• технология РоЕ — передача питания по тому же кабелю UPT, что и проводит информационный сигнал;
• беспроводная связь: WiFi, GSM и т.п.

Среди наиболее характерных недостатков IP видеокамер следует отметить:

• относительно высокая стоимость устройств;
• более низкая светочувствительность.

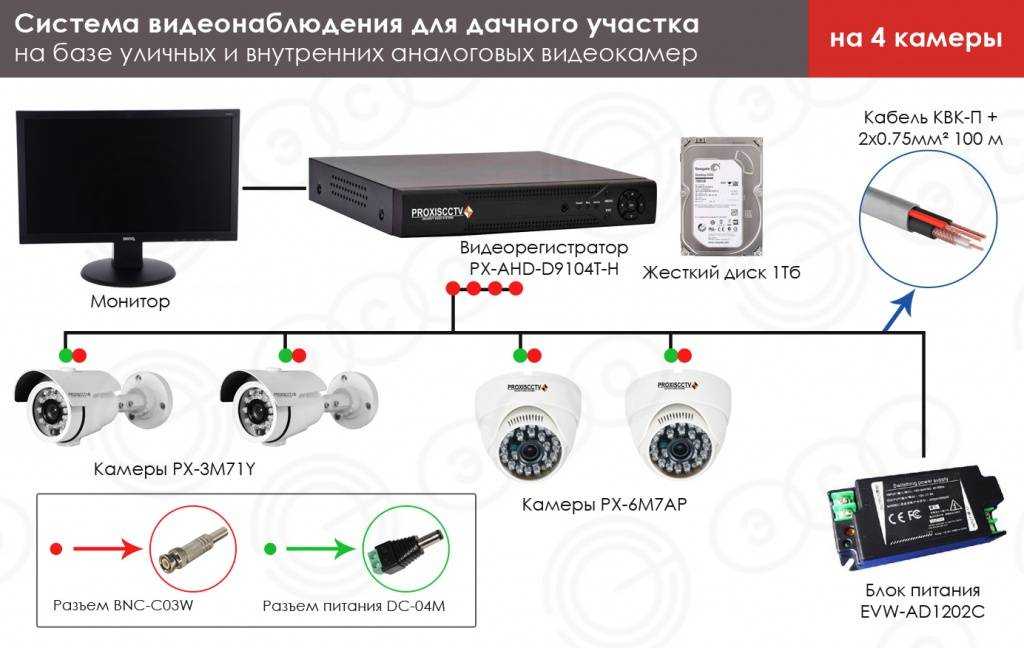

ПРОВОДА ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ К ВИДЕОКАМЕРЕ

Для подачи питания на камеру видеонаблюдения требуются, как минимум:

• провода и кабели;
• коммутационные изделия: штекеры, разъемы и пр.

Поскольку видеокамеры с напряжением 12 Вольт встречаются чаще всего, при рассмотрении вопроса подключения электроэнергии будем рассматривать этот случай. По большому счету, все что будет сказано применимо для любых вариантов, кроме камер на 220 Вольт.

С учетом того, что рассматриваемые подключения являются слаботочными, теоретически можно использовать любой провод (от силового до сигнального). Кабели с многопроволочными жилами предпочтительней однопроволочных по причине гибкости. Причем это свойство бывает полезно не столько при прокладке кабеля, сколько при его соединении с разъемом.

Но, тем не менее, главным критерием выбора провода является его сечение (см. пример расчета в конце статьи).

Лично для меня оптимальным вариантом является ШВВП 2х0,5 или ШВВП 2х0,75 с сечением жилы 0,5 и 0,75 мм2 соответственно.

Для облегчения жизни монтажника существует комбинированный провод для систем видеонаблюдения КВК. Он представляет собой объединенные общим слоем изоляции коаксиальный кабель и уже упоминавшийся шнур ШВВП. Выгода при этом заключается в прокладке одной линии вместо двух.

В каких-то случаях это критично, в каких-то нет, но один недостаток следует отметить. Это необходимость установки блока питания в непосредственно близости от видеорегистратора.

В противном случае придется разделывать кабель посередине, провод питания пойдет на блок, а коаксиал – к регистратору. Зачастую это неудобно и явных выгод не сулит.

Кроме того, такое решение приемлемо для аналоговых камер, поскольку IP видеокамеры подключаются по витой паре, а не коаксиальному кабелю (речь идет о передаче видеосигнала). Стоит заметить, что организация их питания имеет дополнительные возможности.

Иногда требуется камера с автономным питанием. Это может быть беспроводная WiFi камера, или видеокамера с записью на карту памяти или флешку. Интересующиеся могут заглянуть сюда, но должен заметить этот вариант скорее исключение чем правило.

Разъемы для подключения питания камер можно разделить на две группы по способу соединения с проводом:

• под пайку;
• под винт (зажим).

Первый тип обеспечивает надежное долговременное соединение. Способ этот достаточно трудоемкий и в «полевых» условиях неудобен. Для этих случаев лучше подходит второй вариант.
