Схема видеонаблюдения: построение системы и как правильно организовать

Структурная схема системы уличного видеонаблюдения

Благодаря построению системы видеонаблюдения на основе IP камер структурная схема системы получилась очень простой и представляет собой видеокамеры с блоком питания, подключенные с помощью кабеля витых пар к портам роутера. Выход роутера WAN подключен к сети Интернет. Видеокамеры устанавливаются на улице, а роутер и блок питания видеокамер в металлическом боксе в подъезде дома.

Применение IP камер в системе видеонаблюдения исключило необходимость установки видеорегистратора в непосредственной близости от них. В дополнение запись видеоизображения может осуществлять любой желающий имеющий доступ в Интернет с помощью стационарного компьютера, ноутбука или видеорегистратора. При этом для записи подойдет даже самый маломощный компьютер, главное чтобы винчестер был достаточного объема.

Из личной практики, для записи изображения с трех видеокамер цветного изображения в течение суток в формате Full HD (1920×1080) при частоте 5 кадров в секунду требуется 30 Gb места на винчестере. В неделю, что вполне достаточно, архив будет занимать всего 210 Gb, что для современных жестких дисков совсем немного.

Представленная схема системы видеонаблюдения позволяет легко увеличить количество видеокамер. Достаточно заменить четырехпортовый роутер на роутер с восьмью портами.

Если видеокамеры установлены на значительном удалении друг от друга, то целесообразно подключить их отдельными группами. Каждая дополнительная группа подключается к сетевому коммутатору (свитчу), а свитч подключается к роутеру всего одним кабелем витых пар.

При такой схеме построения системы видеонаблюдения через Интернет, вне зависимости от количества видеокамер, понадобится только одни фиксированный IP.

Если требуется создать локальную систему видеонаблюдения без подключения к Интернету, то тогда роутер заменяется коммутатором, к которому можно подключить любое количество компьютеров, сервер, видеорегистратор и другие IP устройства. Число подключаемых устройств ограничивается только количеством портов и быстродействием коммутатора. Все порты коммутатора равнозначны и поэтому правил подключения устройств, если это не указано в документации к коммутатору, нет. Схема организации простейшей локальной системы видеонаблюдения изображена на фотографии.

Таким образом, минимальный комплект системы видеонаблюдения может состоять всего из одной IP черно-белой или цветной видеокамеры и компьютера. Если создается система видеонаблюдения, состоящая из большого количества видеокамер, то дополнительно понадобится коммутатор или роутер любого производителя.

СХЕМА ОРГАНИЗАЦИИ ПИТАНИЯ

В системах IP видеонаблюдение питание требуется практически для всех устройств.

Видеорегистраторы.

Как правило, в комплекте поставки к ним прилагается сетевой адаптер, преобразующий напряжение 20 вольт в значение, нужное для работы рекордера. Таким образом, в этом случае вопрос решается автоматически.

Единственно что требуется – это обеспечить возможность подключения адаптера к сети электроснабжения.

Коммутаторы и роутеры.

Сказанное для регистраторов относится и к этим устройствам. Таким образом, организовать питание с помощью дополнительно приобретаемых технических средств требуется, в первую очередь, для камер видеонаблюдения.

Существуют видеокамеры, питающиеся непосредственно от 220 вольт, но встречаются они редко и используются большей частью в профессиональных системах.

Чаще всего телекамеры рассчитаны на постоянное напряжение 12 вольт. Схема подключения питания при этом проста и представляет собой параллельное соединение разъемов для подачи напряжения.

При этом учитывают суммарное потребление тока всех запитываемых камер и выбирают блок с номинальным значением тока не меньше, чем требуется для всех подключаемых устройств.

При невозможности выполнить это условие устанавливают несколько источников вторичного напряжения.

Обязательно следует учитывать падение напряжения на соединительных проводах, которое зависит от протекающего по ним тока, длины линии и сечения жил кабеля (подробнее).

Сказанное относится не только к цифровым, но и аналоговым камерам и системам.

Специфичным вариантом для IP видеонаблюдения является питание по технологии PoE. В переводе PoE означает «питание через Ethernet», то есть по кабелю, передающему видеосигнал.

Для реализации такой схемы питания используют специальные устройства PoE инжекторы, которые на выходе формируют напряжение на уровне 40-50 Вольт (рис.4).

Это одно из исполнений, при котором устройство выполнено в корпусе совместно с вилкой для включения в сеть. Существуют другие конструкции, но общим является наличие 2 разъемов 8p8c, которые нередко (и неправильно) называют rj-45.

Они подписаны и порядок подключения менять нельзя. Туда где пометка PoE подключается камера, к LAN – сетевые устройства, например, коммутатор. Если адаптер питания выполнен отдельно, то на корпусе инжектора будет гнездо для его подключения.

Более удобным является использование сетевых устройств (коммутаторов, видеорегистраторов) с поддержкой технологии PoE. По сути это означает интегрированный в прибор инжектор.

Это основные схемы организации и подключения устройств и системы IP видеонаблюдения в целом.

Следует заметить, что при построении (установке и настройке) реальной системы видеоконтроля руководствуются не отдельными схемами, а чертежами, входящими в состав проекта.

Они содержат планы помещений с указанием мест размещения видеокамер, направления прокладки кабельных трасс, схемы элктрических соединений оборудования.

В пояснительной записке приводятся необходимые рекомендации и указания, обоснования выбора технических решений, требуемые расчеты, спецификации с указанием типов и моделей оборудования, его производителей и пр.

Но без умения читать отдельные схемы в проекте системы IP видеонаблюдения разобраться, скорее всего, не получится.

Рекомендуемые материалы:

IP видеонаблюдение, подключения камеры к компьютеру

Видеонаблюдение по витой паре, подключение аналоговой и IP камеры и питания

Как подключить IP камеру к роутеру по кабелю и WiFi

Как подключить камеру видеонаблюдения к монитору напрямую и через регистратор

Как подключить камеру видеонаблюдения к интернету через роутер, WiFi и телефон

Как подключить камеру видеонаблюдения к видеорегистратору, схема для аналоговых и IP видеокамер

Как организовать видеонаблюдение, схема и оборудование

* * *

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Ошибки организации видеонаблюдения

Рассмотрим типичные ошибки при установке видеонаблюдения в частном доме:

Неправильные расчеты передачи видеосигнала и питания

Важно верно измерить расстояния от камер до видеорегистратора. И в зависимости от полученных результатов выбрать тот или иной тип кабеля, при этом не превышая максимально допустимых расстояний передачи (необходимо уточнять для каждой модели камеры и кабеля)

При правильных расчетах изображение будет передаваться четко, быстро и без помех.
Нехватка питания для видеокамеры. Данный фактор влияет на стабильную работу камер и качество изображения (особенно в ночное время). Более того, неправильный выбор источника питания может испортить камеру. Для питания камеры и рекордера обычно используются отдельные блоки питания.
Выбор способа хранения видеоинформации. Чем больше видео нужно сохранить, тем больше должна быть емкость жесткого диска.
К примеру, при частоте кадров в 25 кадр./с («живое видео») с 4 камер на 500-700 ТВЛ за 7 дней при постоянной записи, будет отснято около 600-650 ГБ информации. Современные жесткие диски на 1000, 2000 и 3000 ГБ памяти с легкостью сохранят видео, отснятое за 10-30 дней и более.

Перечисленные факторы имеют предельно важное значение, так как неправильный выбор компонентов системы видеонаблюдения, их количества, а также неграмотная установка не смогут обеспечить необходимый результат. Чтобы обеспечить надежное наблюдение лучше использовать готовые системы видеонаблюдения

Аналоговые системы

Условно, существует три основных технологии передачи и декодировки аналогового сигнала с камер видеонаблюдения:

AHD – прежде всего – это технология с открытой лицензией, что означает, что любой производитель оборудования вправе совершенно бесплатно ее интегрировать со своими продуктами. У этой технологии большой потенциал, ввиду ее открытости, однако, пока она не получает должную поддержку от независимых разработчиков.

HD-CVI – лицензионная технология, принадлежащая компании Dahua, которая постоянно модернизирует ее в соответствии с требованием развивающегося рынка. Естественно, такое оборудование стоит дороже, в сравнении с первым вариантом.

HD-TVI – стандарт, аналогичный HD-CVI, не часто использующийся обособленно. Но, созданный на его основе Turbo HD, принадлежащий Hikvision, получил достаточно широкую известность. Компания постоянно его развивает, как программную, так и аппаратную его части.

На базе видеомагнитофона

Традиционная аналоговая система видеонаблюдения включает использование аналоговых камер, подключенных к видеомагнитофону для записи видео. Видеомагнитофон использовал кассеты того же типа, что и для домашнего просмотра фильмов. Каждая камера нуждалась в собственном коаксиальном кабеле для работы, идущего до видеомагнитофона. Видео не было сжато, и при записи с полной частотой кадров одна лента длилась максимум восемь часов.

В конце концов, так называемый режим временной задержки был включен в видеомагнитофоны, чтобы сделать ленту дольше. Режим временной задержки включал запись каждого второго, четвертого, восьмого или шестнадцатого изображений.

Именно так в индустрии видеонаблюдения появились такие характеристики, как 15 кадров в секунду (кадров в секунду), 7,5 кадров в секунду, 3,75 кадра в секунду и 1,875 кадра в секунду.

В еще более крупных системах мультиплексоры стали обычным явлением. Мультиплексор объединил видеосигналы от нескольких камер в мультиплексированный видеосигнал. Это позволило записать еще больше камер, часто на одном устройстве. Мультиплексор также позволял отображать выбранные камеры на определенные мониторы просмотра в диспетчерской. Тем не менее, все оборудование и все сигналы были аналоговыми. Чтобы контролировать видео, аналоговые мониторы подключаются к видеомагнитофону, квадранту или мультиплексору.

На базе DVR

К середине 1990-х годов индустрия видеонаблюдения увидела свою первую цифровую революцию с введением DVR. DVR со своими жесткими дисками заменил видеомагнитофон в качестве носителя записи. Видео было оцифровано, а затем сжато для хранения как можно большего количества записи.

С ранними DVR пространство на жестком диске было ограничено, поэтому длительность записи была ограничена или использовалась более низкая частота кадров. Из-за ограничений на жестком диске многие производители разработали собственные алгоритмы сжатия. Хотя они, возможно, хорошо работали, конечные пользователи были привязаны к инструментам одного производителя, когда приходилось переигрывать видео. Поскольку стоимость жесткого диска значительно сократилась за эти годы, и стандартные алгоритмы сжатия, такие как MPEG-4, стали доступными и широко принятыми, большинство производителей отказались от собственного сжатия в пользу стандартов – в интересах конечных пользователей.

Большинство видеорегистраторов имели несколько видеовходов, обычно 4, 16 или 32, что означало, что они также включали в себя функциональность мультиплексора.

Следовательно, DVR заменили мультиплексор, а также видеомагнитофон и тем самым уменьшили количество компонентов в системе видеонаблюдения.

Внедрение системы DVR обеспечило следующие основные преимущества:

Отсутствие кассет.
Постоянное качество записи.
Возможность быстрого поиска записанного видео.

Ранние DVR использовали аналоговые мониторы, такие как телевизоры для показа видео. Однако, поскольку DVR сделал доступным цифровое видео, стало возможным сетевое и передачу цифрового видео на большие расстояния. Эта функция была сначала решена путем подключения телефонного модема к последовательному порту на DVR.

Позднее телефонный модем был встроен в DVR. Хотя возможность контролировать видео удаленно с помощью ПК была большой выгодой, фактическая функциональность не была чрезвычайно полезна, потому что пропускная способность, доступная для телефонных модемов, была слишком низкой, часто в диапазоне от 10 до 50 кбит / с. Это означало очень низкую частоту кадров, низкое разрешение или сжатое видео, что сделало видео более или менее бесполезным.

Как подключаются IP-видеокамеры

Устройство выполняет трансляцию потока видео на регистратор или на ПК. Также возможна прямая трансляция на облачный сервис. Несколько устройств можно подключить к регистратору через маршрутизатор. Можно использовать коммутаторы.

IP-камера получает электропитание от:

адаптера;
PoE-коммутатора;
видеорегистратора;
PoE-интерфейсы.

Подключение устройств к компьютеру зависит от количества. Если видеокамера одна, ее нужно подключить к LAN-интерфейсу сетевой карты. А если устройств несколько, то к разъему LAN нужно подсоединить коммутатор. А к нему подключаем IP-камеры. Затем выполняется сетевое подключение. Каждой видеокамере присваивается новый сетевой адрес.

Схема IP видеонаблюдения

Прежде чем рассматривать систему IP видеонаблюдения, необходимо сравнить ее с другими системами, которые применяются до сих пор. В их числе есть аналоговое видеонаблюдение, с передачей сигналов на видеомагнитофон и выводом изображения на монитор.

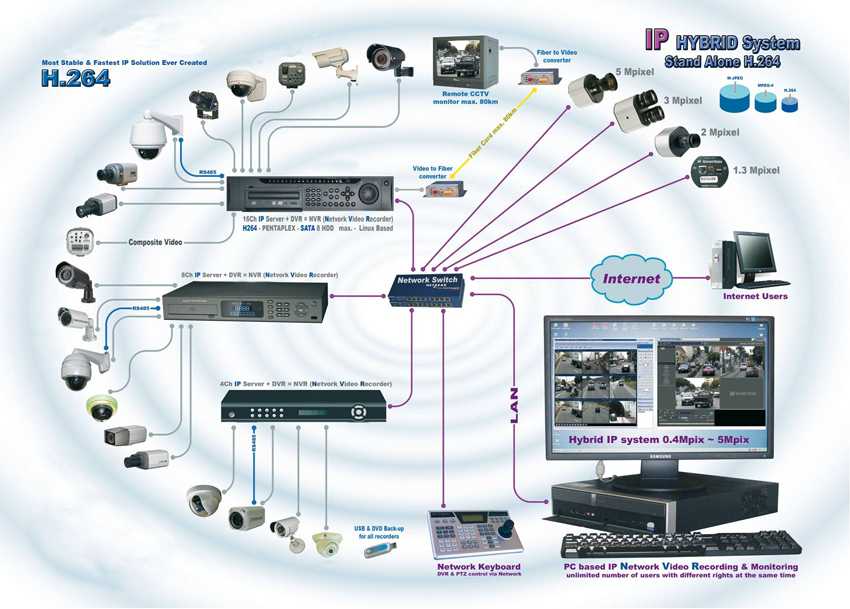

Существуют и другие системы, использующие комбинации аналоговых устройств, цифровых регистраторов и компьютерных сетей. Все элементы в таких сетях тесно связаны между собой и не могут работать автономно. В отличие от них, в IP видеонаблюдении применяются видеокамеры с собственным программным обеспечением и подключением к интернету. Данная система обеспечивает трансляцию изображений не только в локальную сеть, но и в интернет. Для передачи используются беспроводные адаптеры, модемы и мобильные телефоны.

В первую очередь построение системы видеонаблюдения на IP видеокамерах зависит от индивидуальных особенностей того или иного объекта, на котором осуществляются функции визуального контроля. Поэтому в каждом конкретном случае параметры аппаратной и программной частей будут изменяться вместе с требованиями к локальным сетям.

Схема размещения камер разрабатывается заранее, учитывая углы захвата и поворота, чтобы все основные места охраняемой зоны попадали под постоянное наблюдение. Благодаря программному обеспечению становится возможен просмотр, запись, обработка и хранение данных, полученных с камер. Информация может быть рассортирована по каким угодно параметрам, сами видеорегистраторы при необходимости поворачиваются в нужную сторону. При возникновении нештатной ситуации, отправляется сигнал на почтовый ящик или сервер.

Локальная вычислительная сеть должна обладать определенными параметрами, в зависимости от количества камер, задействованных для наблюдения. Если в системе установлено менее 10 видеорегистраторов, скорость сети от камеры до коммутатора составляет как минимум 10 Мбит/с, а на участке коммутатор-компьютер — 100 Мбит/с. При использовании дорогих камер с высоким разрешением, пропускная способность сети на участке камера-коммутатор должна возрасти в 2-3 раза. Иногда на объектах уже используется локальная сеть, в этом случае для видеонаблюдения рекомендуется зарезервировать отдельную линию, поскольку большое количество передаваемых данных приводит к созданию дополнительной нагрузки.

Стандартное построение системы видеонаблюдения в целом одинаково для больших и маленьких помещений. Изменяется лишь количество видеокамер, мощность серверов для хранения и обработки информации, емкость жестких дисков и параметры самой сети. При необходимости общая локальная сеть может разбиваться на отдельные подсети с целью снижения нагрузки на сетевые порты.

Как самостоятельно организовать видеонаблюдение

Несмотря на кажущуюся сложность, монтаж видеонаблюдения представляет собой довольно простой с технической точки зрения процесс. Перед тем как начать монтаж, специалисты рекомендуют учесть следующие моменты:

Продумать, какие участки дома необходимо поставить под наблюдение. Это могут быть как внутренние помещения, так и участки прилегающей территории: двор, въезд и другие.
Продумать необходимое количество камер, и последующее их размещение в доме и вокруг него.
Определиться с качеством изображения. На возможность различить детали объектов в кадре влияют: тип камеры (аналоговая, AHD, цифровая) и ее разрешение съемки, разрешение записи рекордера, угол обзора камеры, скорость записи (частота кадров).
Учесть время суток, в которое будет вестись наблюдение. Для ночной съемки необходимо подбирать соответствующие системы наружного видеонаблюдения, камеры которых должны иметь встроенную ИК-подсветку. А для получения качественного изображения в темноте на больших расстояниях (более 20-30 м от камеры) необходимо будет организовать освещение на объекте, активирующееся, например, по детектору движения.
Измерить расстояния от места установки камер до устройства записи (рекордера)

При этом важно учесть изгибы, перепады высот и т.д., ведь кабель будет проложен не по прямой линии.

СХЕМЫ IP ВИДЕОНАБЛЮДЕНИЯ

Рисунок 1 является простейшим вариантом для одной IP камеры, обратите внимание — максимальная дальность передачи сигнала по витой паре около 100 метров.

Здесь и далее:

ВК — видеокамера,
SW — сетевой коммутатор,
ВП — кабель витая пара
ПК — персональный компьютер.

Следующая схема (рис.2) иллюстрирует подключение двух и более видеокамер на расстоянии (L) более 100 метров от компьютера (сервера).

Здесь прослеживается такое достоинство сетевого видеонаблюдения как возможность последующего наращивания системы при сравнительно небольших затратах на монтажные работы.

Правда, следует помнить, что количество сетевых устройств, имеющих IP адрес, а именно таким устройством является цифровая видеокамера, ограничено параметрами применяемой сети.

Кроме того, стоит помнить еще о таком значении как пропускная способность канала передачи данных. Для витой пары 5 категории она составляет порядка 100 Мбит/сек.

Для передачи видеосигнала в реальном времени и с хорошим качеством, требуется полоса около 20 Мбит, то есть к одной витой паре можно подключить не более 5 IP камер видеонаблюдения.

Можно, конечно, увеличить их количество за счет уменьшения качества изображения и частоты передаваемых кадров. Все это определяется индивидуально на этапе проектирования.

ПС — преобразователь RJ45 — оптоволокно (ОВ);
УЦ — устройство оцифровки сигнала.

Вообще — возможностей конфигурации достаточно много.

Можно использовать WIFI технологии, получив беспроводную WIFI систему, сетевые видеорегистраторы, и, даже, аналоговые камеры видеонаблюдения, подключаемые через различные устройства оцифровки сигнала (рисунок 4).

Как правило, такая необходимость может возникнуть при подключении действующей аналоговой системы к вновь создаваемой цифровой.

При необходимости передавать значительные объемы видеоинформации на большие расстояния придется использовать (рис.3) оптический кабель (оптоволокно).

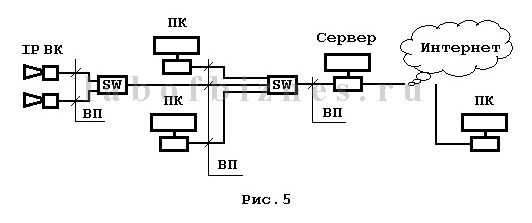

Поскольку, как правило, рассматриваемое нами видеонаблюдение интегрируется в существующую локальную сеть, то результатом будет схема, представленная на рис.5.

По такому принципу может быть реализована, например, система для офиса.

Обратите внимание — ни одна схема, приведенная здесь, не содержит цепей питания. Они условно не показаны поскольку:

Они условно не показаны поскольку:

существуют цифровые видеокамеры, питающиеся по сигнальной линии,
при установке блока питания требуется расчет по потребляемой мощности, сечению проводников линии питания в зависимости от их длины, других факторов.

Кроме того, например, уличное видеонаблюдение требует применения всевозможных защитных устройств от наводок на сигнальные соединительные линии, цепи питания, специальных расчетов, связанных с применением термокожухов, метеорологической и механической защиты оборудования, короче — тех нюансов, о которых говорилось в начале статьи.

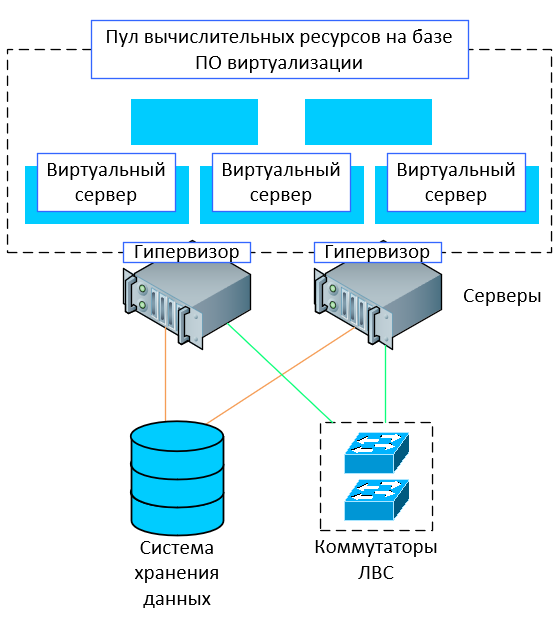

Продвинутая структура системы

Не секрет, что видеонаблюдение постепенно становится ИТ-системой, для эксплуатации которой нужно привлекать системных администраторов, а служба охраны становится потребителем этого сервиса, а не владельцем как ранее. Логично начать применять инструменты, которые используются в бизнес-инфраструктуре, пусть и в недорогом исполнении. Попробуем?

В цикле статей планируется затронуть следующие моменты:

серверы (или “хосты” в терминологии систем виртуализации ПО);
внешняя система хранения и в нашем случае опционально – сеть системы хранения;
локальная сеть передачи данных с выделением подсети управления (менеджмента);
инфраструктурное ПО: операционные системы, виртуализация, резервное копирование, мониторинг;
ПО систем видеонаблюдения, пожарной сигнализации и СКУД (об этом будет весьма немного, так как статьи не об этом).;
небольшие нюансы, на которые стоит обратить внимание при проектировании.

На физическом уровне приняты следующие схемы резервирования:

вычислительные ресурсы (серверы) – по схеме N+1 (N от англ. – Necessary), т.е. возможен выход из строя целого сервера + механизмы дополнительного резервирования части компонентов внутри сервера (все-таки заменить, например, источник питания – это не замена всего сервера). Причина такого подхода очевидна: в сервере есть единая точка отказа – материнская плата;
линии связи – схема 2N (полное дублирование);
система хранения – схема N, отказоустойчивость компонента достигается внутренним устройством и своими схемами резервирования (будут рассмотрены в следующей части).

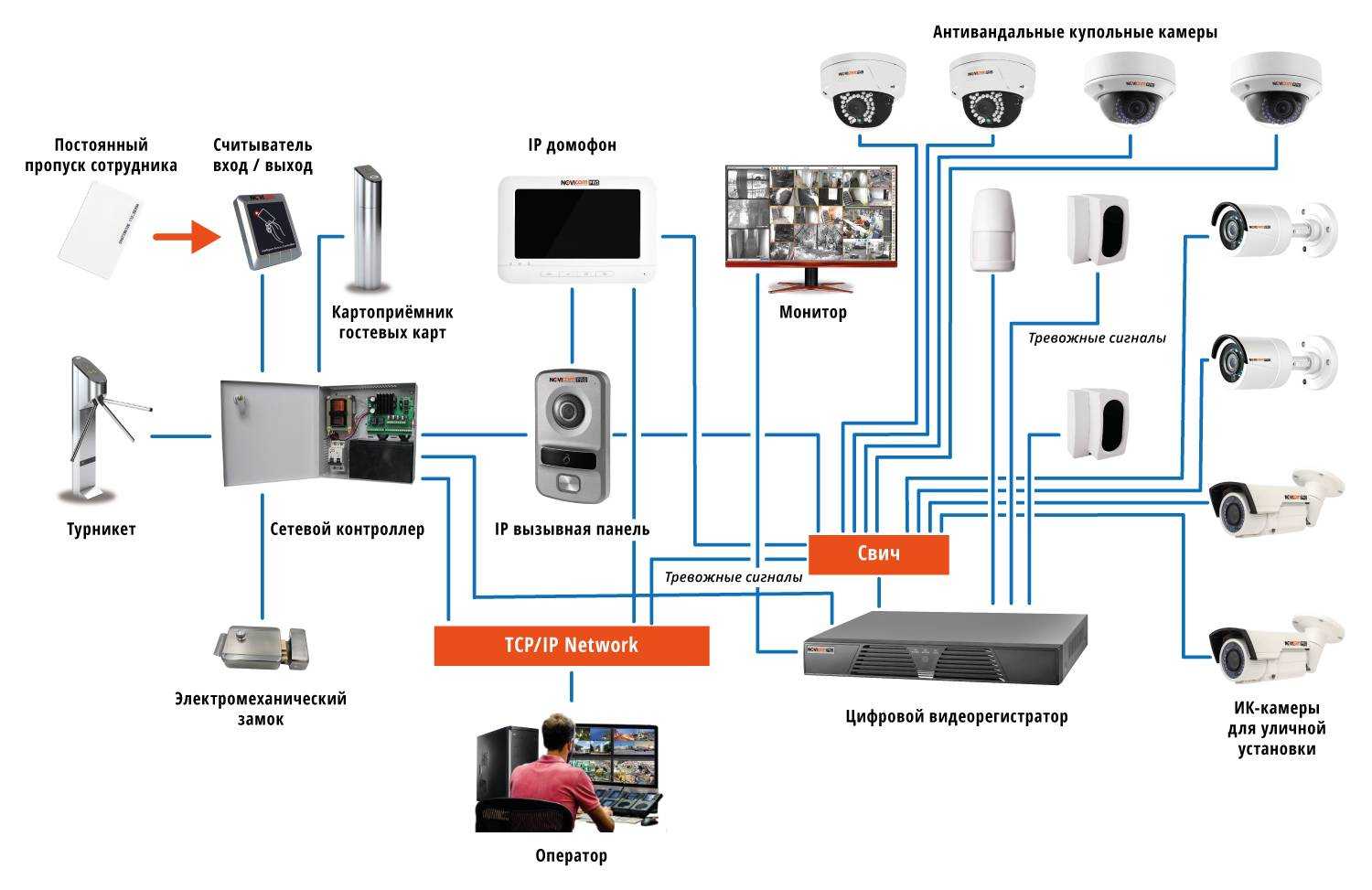

Дополнительные компоненты, входящие в состав системы видеонаблюдения

В зависимости от финансовых возможностей, требований и желаний заказчика, системы видеонаблюдения могут содержать дополнительные устройства:

Матричные коммутаторы;
Термопринтеры;
Блоки бесперебойного питания;
Пульт управления PTZ видеокамерами;
Модуляторы;
Устройства подсветки.

На современном рынке представлен огромный ассортимент аксессуаров для систем видеонаблюдения:

Защита от грозы;
Термокожухи;
Удлинители и провода;
Микрофоны;
Крепления и кронштейны для видеокамер;
Поворотные механизмы;
ИК-прожекторы;
Переходники.

Не нужно считать аксессуары излишней роскошью, потому что в процессе организации систем видеонаблюдения они имеют большое значение, в особенности, если установка оборудования проектируется самостоятельно. При выборе компонентов для монтажа системы необходимо брать в учет качество приборов, марку изготовителя и наличие лицензии.

Системы видеонаблюдения для дачи, дома или квартиры давно доказали свою эффективность. Объекты, оборудованные видеонаблюдением, значительно реже подвергаются противоправным действиям – это неоспоримый факт, о чем свидетельствует статистика. Учитывая доступный уровень цен на оборудование и его модульность, можно самостоятельно организовать и настроить видеоконтроль для дачи, частного загородного дома или гаража. Вся необходимая для этого информация представлена в статье.

Под данным термином подразумевается аппаратно-программные комплексы, обеспечивающие возможность организации визуального наблюдения за определенной территорией. Помимо видеокамер в аппаратную часть систем входят видеорегистраторы, видеосерверы, мониторы и т.д. В ПО комплекса входят программы для обработки и хранения изображения, построения многоуровневой системы безопасности, организации доступа к базам данных и т.д.

Пример простой системы, позволяющей организовать наблюдение с 4-х точек, представлен ниже.

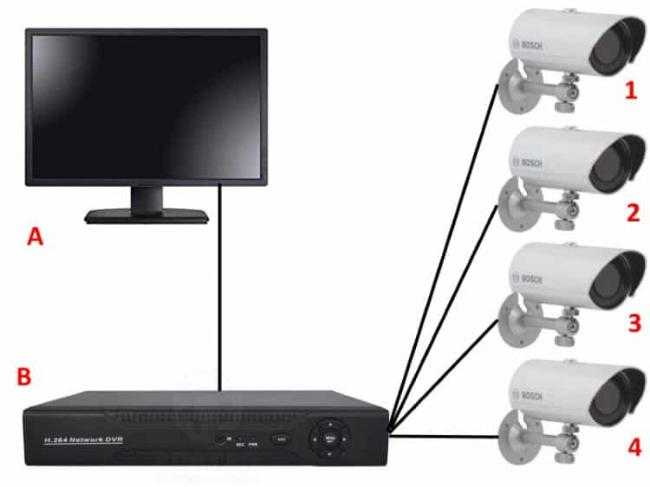

Рис 1. Простая схема видеоохраны для дачи
