Как подключить много светодиодных светильников

Способы подключения

Установка дополнительного резистора гасит излишки мощности электричества

Простейший подход к решению проблемы недопустимого для диода обратного напряжения – установка последовательно с ним дополнительного резистора, который способен ограничить 220 Вольт. Этот элемент получил название гасящего, так как он «рассеивает» на себе излишки мощности, оставляя светодиоду необходимые для его работы 12-24 Вольта.

Последовательная установка ограничивающего резистора также решает проблему обратного напряжения на переходе диода, которое снижается до тех же величин. В качестве модификации последовательного включения с ограничением напряжения рассматривается смешанная или комбинированная схема подключения светодиодов в 220 В. В ней на один резистор последовательный резистор приходится несколько параллельно соединенных диодов.

Подключение светодиода можно организовать по схеме, в которой вместо резистора используется обычный диод, имеющий высокое напряжение обратного пробоя (желательно – до 400 Вольт и более). Для этих целей удобнее всего взять типовое изделие марки 1N4007 с заявленным в характеристиках показателем до 1000 Вольт. При его установке в последовательную цепочку (при изготовлении гирлянды, например), обратная часть волны выпрямляется полупроводниковым диодом. Он в этом случае выполняет функцию шунта, защищающего чип светового элемента от пробоя.

Шунтирование светодиода обычным диодом (встречно-параллельное подключение)

Встречно-параллельное подключение

Другой распространенный вариант «нейтрализации» обратной полуволны состоит в использовании совместно с гасящим резистором еще одного светодиода, включаемого параллельно и навстречу первому элементу. В этой схеме обратное напряжение «замыкается» через параллельно подключенный диод и ограничивается дополнительным сопротивлением, включенным последовательно.

Такое соединение двух светодиодов напоминает предыдущий вариант, но с одним отличием. Каждый из них работает со «своей» частью синусоиды, обеспечивая другому элементу защиту от пробоя.

Подтверждением этому является следующий пример. Пусть используется гасящий резистор номиналом 24 кОм и светодиод с рабочим током 9 мА. Рассеиваемая на сопротивлении мощность будет равна 9х9х24=1944 мВт (после округления – порядка 2-х Ватт). Чтобы резистор работал в оптимальном режиме, он выбирается со значением P не менее 3 Вт. На самом светодиоде расходуется совсем ничтожная часть энергии.

С другой стороны, при использовании нескольких последовательно подключенных LED элементов ставить гасящий резистор из соображений оптимального режима их свечения нецелесообразно. Если выбрать очень маленькое по номиналу сопротивление, оно быстро сгорит из-за большого тока и значительной рассеиваемой мощности. Поэтому функцию токоограничивающего элемента в цепи переменного тока естественнее выполнять конденсатору, на котором энергия не теряется.

Ограничение с помощью конденсатора

Использование накопительного конденсатора

Простейшая схема подключения светодиодов через ограничительный конденсатор C характеризуется следующими особенностями:

предусматриваются цепочки заряда и разряда, обеспечивающие режимы работы реактивного элемента;
потребуется еще один светодиод, необходимый для защиты основного от обратного напряжения;
для расчета емкости конденсатора используется полученная опытным путем формула, в которую подставляются конкретные цифры.

Для вычисления значения номинала C нужно умножить силу тока в цепи на выведенный эмпирически путем коэффициент 4,45. После этого следует разделить полученное произведение на разницу между предельным напряжением (310 Вольт) и его падением на светодиоде.

В качестве примера рассмотрим подключение конденсатора к RGB или обычному LED-диоду с падением напряжения на его переходе, равным 3 Вольта и током через него в 9 мА. Согласно рассмотренной формуле его емкость составит 0,13 мкФ. Для введения поправки на ее точное значение следует учитывать, что на величину этого параметра в большей мере влияет токовая составляющая.

Схема подключения светодиодной лампы прямого включения 220В

После удаления ПРА светильники должны выглядеть примерно как на фото ниже (переделан светильник на две лампы длиной 1200 мм). Для соединения контактов используйте клеммы.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В. При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше. Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

Порядок действий:

Обесточьте светильник, чтобы избежать поражения электрическим током.
Удалите люминесцентные лампы.
Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
Вставьте светодиодные лампы
Включите электропитание.

Поворотный цоколь

На что еще следует обратить внимание:. В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Цоколи светодиодных ламп: а) не поворотный б) поворотный.

Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago. Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

https://youtube.com/watch?v=Cm7jGnHJSq4

С демонтажем патронов и установкой перемычек

Этот способ скурпулезней, но не нуждается в покупке дополнительных деталей. Алгоритм действий:

Снимаем осторожно крышки с боков светильника. Демонтируемых патроны с изолированными контактами, расположенными внутри

Внутри патрона находятся также пружинки, которые необходимы для лучшего крепления лампы. К патрону ведут 2 питающих провода, которые крепятся в специальных контактах без винтов защелкиванием

Прокручивайте их по и против часовой стрелки. После этого усилием достаем один из проводов. Т.к. контакты изолированы, при демонтаже какого-то из проводов ток будет проходить только через одно гнездо. На работоспособность светильника это не повлияет, но лучше поставить перемычку и тем самым усовершенствовать прибор. Благодаря перемычке не нужно пытаться ловить контакт путем поворота светодиодной трубки в стороны. Сделать приспособление рекомендуется из лишних питающих проводов основного осветительного прибора, которые останутся после работы по замене ламп. Следующий шаг – проверка наличия цепи между изолированными разъемами после установки перемычки. Аналогичные действия совершаем на другой стороне лампы. Проследите за оставшейся частью провода питания. Он должен быть нулевым, а не фазным. Остальное убираете пассатижами.

Шаг 7: Проверка работоспособности

1. Включите светильник в розетку

Перед проверкой работоспособности убедитесь, что светильник подключен к розетке и заземлен. Для этого включите светильник в розетку.

2. Проверьте освещенность

Осмотрите помещение и убедитесь, что свотора нормально освещает. При необходимости подвиньте его, чтобы освещение было равномерным.

3. Проверьте соединения

Убедитесь, что все соединения были выполнены правильно и тщательно проверьте каждый контакт, чтобы убедиться в его целостности.

4. Проверьте работы выключателей

Проверьте работу выключателей, переключайте их в различные положения, чтобы убедиться, что светильник включается и выключается нормально.

6. Закончите проверку

После завершения проверки работоспособности, отключите светильник, продолжая иметь в виду правила безопасности при работе с электричеством.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
Далее сам поток переходит по конденсатору, ограничивающему ток.
Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

Световой поток становится равномерным благодаря рассеивателю.
Резисторы или чипы, защищающие от резких изменениях в показателях.
Печатная плата, для впаивания светодиодов.
Радиатор, отводящий тепло.
Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
Диэлектрическая прокладка, между корпусом и цоколем.
Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

Электродрель.
Шуруповерт.
Пассатижи.
Кусачки.
Измерительная рулетка.
Отвертка.
Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

Провода.
Монтажные подвесы, полоски.
Клеммы-соединители.
Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

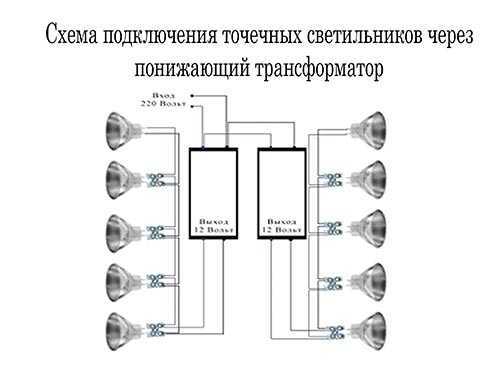

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

От распределительной коробки к месту расположения светильников протягивают электрические провода.
Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

где:
0,75 – коэффициент надежности LED;
U пит – это напряжения источника питания;
U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
I – номинальный ток, проходящий через него;
R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

где:
U – это напряжение питания;
I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

где:
I – это ток нагрузки;
U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. О в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

Параллельное соединение источников света шлейфным способом

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Сборка линейного светодиодного светильника

Сейчас одним из самых популярных и модных решений освещения являются линейные светодиодные светильники. В этой статье мы разберемся, как устроены современные LED системы освещения и соберем один светильник своими руками.

Конструкция

Линейный светильник включает в себя: алюминиевый светодиодный профиль с поликарбонатным светорассеивающим стеклом, источник света (светодиодная лента или светодиодная линейка), LED драйвер. Так же к профилям предлагается огромное множество комплектующих (подвесы, заглушки, крепления и многое др.)

Из плюсов такой простой конструкции можно отметить широкие возможности конфигурации и выбора. Практически каждый такой светильник является уникальным. Неоспоримое преимущество линейных систем освещения заключается в том, что мы можем делать светильники любой длины.

Разновидности

Линейные светильники бывают: встраиваемые, подвесные, накладные. Отличаются они по способу монтажа, который предусмотрен производителем.

Приступим

Выбор корпуса

Мы приняли решение собрать подвесной светильник, который найдет свое применение как в гараже, так и в офисе. Среди широкого ассортимента алюминиевых светодиодных профилей мы нашли подходящий. Наш выбор остановился на профиле который называется U-S35. Габариты этого профиля 35*35*2500мм.

Выбор источника света

Изучив рынок светодиодных лент, посмотрев обзоры и прочитав отзывы, мы захотели применить в нашем будущем светильнике новинку.

Японский светодиодный модуль HOKASU. Модуль обладает огромным преимуществом перед светодиодной лентой.

Итак, характеристики в студию:

Напряжение питания, V: 24
Световой поток, lm / m: 2700
Мощность, Вт / м: 26
Размер светодиодов: 2835 (2.8×3.5мм)
Цветовая температура, K: 4000

Комплектация

Из материалов мы использовали

Алюминиевый профиль
Заглушки + подвесы + крепления для накладного монтажа
Светодиодный модули
Источник питания 24v 150w

Для сборки нам понадобится

Паяльник
Мультиметр
Щипцы для резки и зачистки проводов
Флюс, олово
Прямые руки

Сборка

Для начала мы примерим линейки в профиле и обрежем их до нужного нам размера. Кстати, их можно резать каждые 4 см.

После того как мы обрезали линейку, желательно проверить её на сопротивление, т.к после первой попытки, когда я резал обычной пилой, линейка замыкала с самого края.

Это связано с тем, что основание изготовлено из алюминия и проводит ток. И при неаккуратном разрезе с торца медные дорожки задевают подложку.

Далее мы проклеиваем линейки (у них предусмотрен клейкий слой 3M):

Сейчас наш светильник практически готов, нам осталось запаять все линейки между собой. Как заявляет производитель: допустимо последовательное соединение до 3м. (Это мы проверим позже, замерив общую мощность готового линейного светильника.)

Припаиваем с одного конца провод и закрываем экран. (Для провода нужно сделать отверстие и вывести его за профиль, но мы пока делать этого не будем.)

Я подключил светильник к лабораторному источнику питания для того, чтобы посмотреть какой ток потребляют светодиоды. Довольно распространенная проблема, что при подключении мощных лент более 2м идет потеря мощности. Это связано с недостаточной проводимостью медных дорожек. У меня получилось, что суммарная мощность светильника 2.7*24 = 64.8Вт (26 Вт/м).

Показатели скакали от температуры, но усреднено 26 Вт/м. С учетом того, что заявленная мощность одного модуля 26Вт, я считаю это идеальный показатель.

Применимость

Для наглядности я повесил светильник над рабочим столом и сделал несколько фотографий. В будущем найду ему постоянное место.

Линейный светильник 65Вт, 2.5м.

Профиль U-S35: 2400р
Модули HOKASU: 2370
Комплектующие:

300р

Источник питания: 1150р

Итого: 6220р.

Одного такого светильника хватит на 2 или даже на 3 рабочих места. Его можно разрезать пополам и установить над разными столами, подключив к одному источнику питания.

Как подключить светодиодную ленту на 220 вольт

Нередко в быту вместо крупного прибора, который может выступать светильником, предпочитают установить подсветку. Для нее лучше всего использовать готовые светодиодные ленты. Монтаж очень прост, так как установщику нужно лишь следовать инструкции: все составляющие подсоединения при монтаже используют уже в готовом виде.

Светодиодная лента – ряд последовательно закрепленных светодиодов. К блоку питания они присоединяются параллельно, друг к другу лучше монтировать платы тоже параллельно.
Для начала определяют плюс и минус блок питания. Обычно красный шнур – это плюс, а синий или черный – минус. Если шнур отсутствует, подключение производят через маркированные зажимы.
Лучше всего подсоединить ленту пайкой. В определенных случаях удобней использовать коннекторы. При монтаже требуется лишь отодвинуть зажимную пластину, насадить коннектор на край ленты и сдвинуть зажим назад. Затем провод от коннектора подсоединяют к блоку.

Если предполагается монтаж цветной ленты, схема будет включать контроллер, отвечающей за включение и отключение отдельных светодиодов.

Изготовление закладной для светильника

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

универсальные

под конкретный диаметр

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

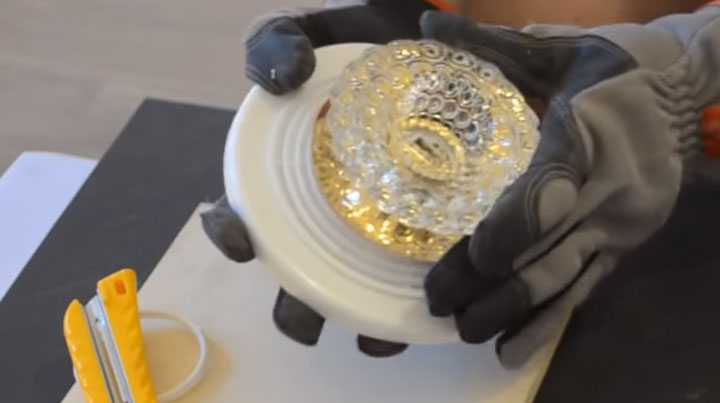

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

замер расстояния от базового потолка
замер расстояния на платформе

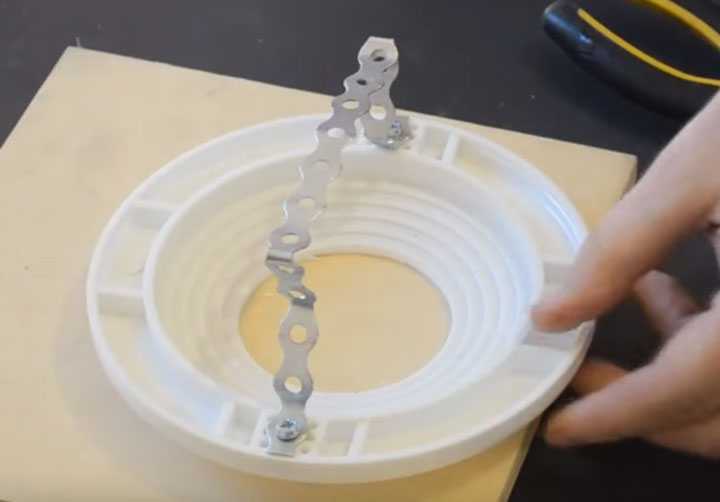

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

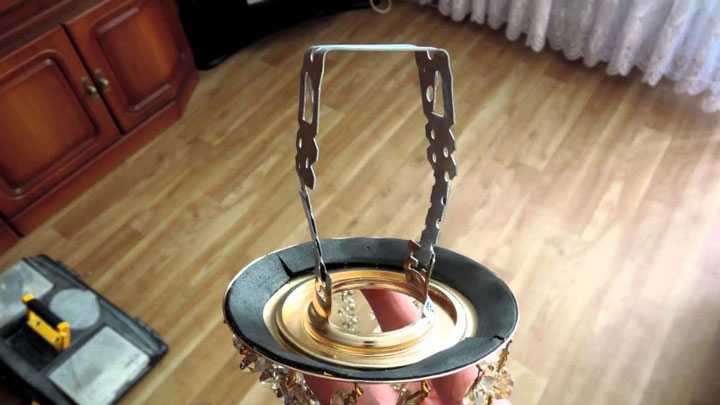

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.
