Вилка с заземлением: как устроена и зачем нужна

От теории — к практике

Если говорить простым языком о том, что такое штепсельная вилка, то это устройство, предназначенное для обеспечения возможности выполнения безопасного разъемного соединения со специально предназначенной для этого штепсельной розеткой.

Старожилы помнят, что раньше подобный вид соединения использовался даже там, где сейчас о таком даже помыслить невозможно. Так, во времена советских пятилеток повсеместно в осветительных сетях применялись специальные конструкции светильников, позволяющие путем несложной манипуляции без инструментов отсоединить блок с патроном и лампой, оставив на линии… штепсельную розетку. Правда, ее конструкция несколько отличалась от привычных глазу современного человека решений. Сейчас, конечно, кабельные трассы стараются максимально разделить, поэтому осветительные цепи, как правило, не позволяют передавать значительные мощности.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

перфоратор;
болгарка;
уровень;
рулетка;
индикатор;
нож;
плоскогубцы;
отвертка;
карандаш;
шпатель;
цемент;
песок;
грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

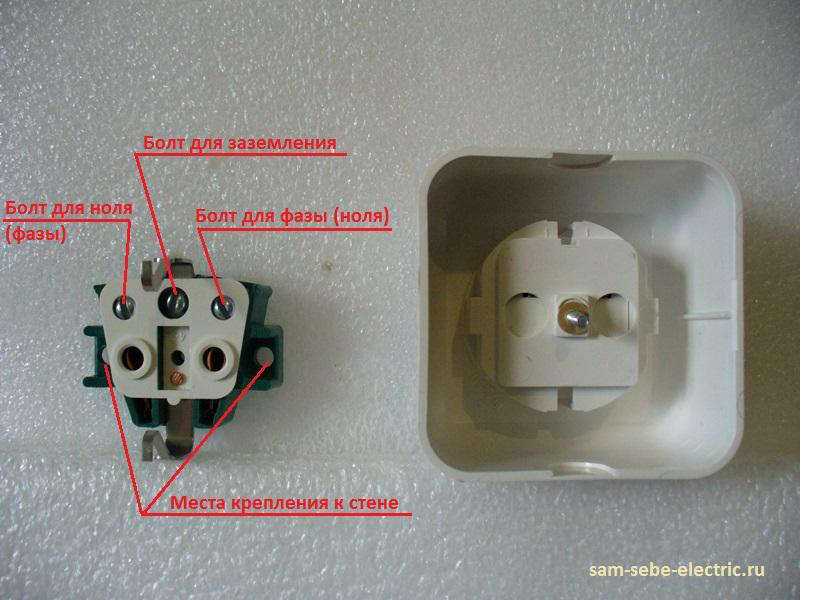

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Ремонт разборной электро вилки

Сопоставить размеры штырей штепселя с размерами электророзетки. Из-за несоразмерных по величине штырей, вилка может не входить в «две дырочки». И наоборот, диаметр штырей мал, так что электро вилка вываливается из розетки. Правильно подобрать розетку и вилку по размеру.
Открутить гайку с винтом, соединяющих половинки штепселя.
Разъединить две половинки штепселя.
Внутри остова открутить металлическую скобу, которая держится на двух болтах. Скоба служит для удержания кабеля в вилке.
Удалить часть ПВХ-обмотки с концов кабелей.
Сделать скрутку концов в виде «колечек», так же оконечники можно залудить паяльником.
Открутить винты на штифтах. К этому месту идет монтаж «колечка» провода.
Выполнить крепёж «колечек» винтами. Монтаж «колечек» должен быть надёжным. Плохой крепёж проводов провоцирует нагревание, и даже расплавление остова штепселя.
Установить штыри с закреплёнными к ним кабелями в специальную пазуху половины остова штепселя.
Скрепить вместе половинки, монтажным винтом с гайкой.

Это интересно: Как делать блесну (видео)

Как самостоятельно заменить вилку на стиральной машинке

Ремонт вилки шнура
Ремонт простой старой вилки
Можно ли поменять шнур?
Сравниваем разборную и литую вилки
Заключение

Когда возникает необходимость в такой работе, не следует сразу обращаться за помощью в сервисный центр. Демонтировать вышедший из строя элемент и установить на его место новый сможет практически каждый пользователь стиральной машины, если станет действовать в соответствии с рекомендациями. Инструкция о том, как поменять вилку на стиральной машине, однозначно пригодится малоопытному человеку, не способному разобраться в порядке подключения проводов. Почти все бытовые приборы функционируют от электричества посредством евровилки, выполненной без заземления или с ним. В шнуре две обычные жилы заменены тремя, что порой создает сложности при замене вилки. Но простые способы ремонта провода существуют, и ваша машина снова заработает в штатном режиме.

Как поменять вилку на проводе

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

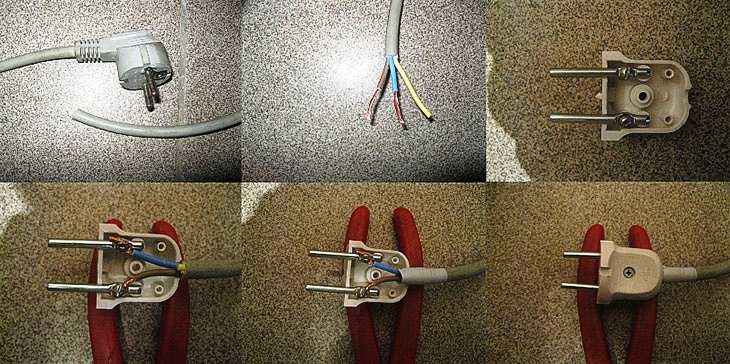

Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
Зачищаем жилы примерно на 15 мм, их должно быть три.
Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
Зажмите пластину и полностью соберите корпус.

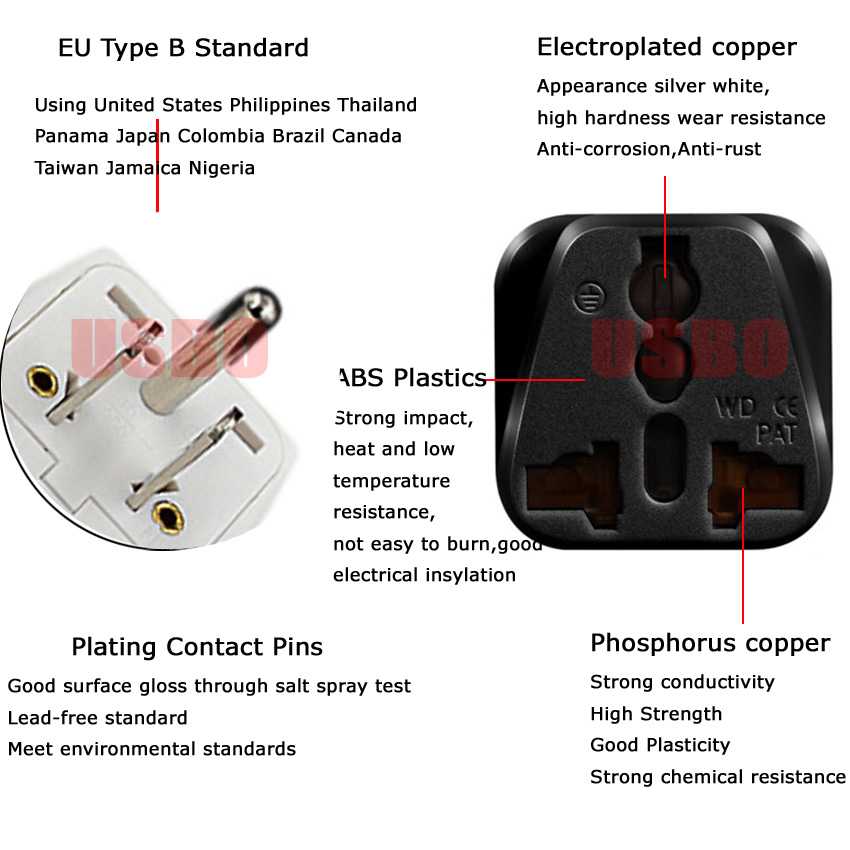

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
Следующий этап — правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

Демонтируется старый корпус и разбирается.
Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода

При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Виды электрических вилок

Электрическая вилка евростандарта Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

без заземления;
разборные модели;
с заземлением;
неразборные модификации;
евростандарт;
обычного типа.

Вилка с заземлением Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

корпус;
контакты;
в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Уточнение. В России, к сожалению, такой способ не применяется.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику. Теперь чайник полностью готов к работе.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

Как заменить старую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Порой старые изделия служат гораздо лучше, чем новые. Поэтому желание поменять старую вилку может возникнуть по нескольким причинам:

электроприбор, подключаемый через вилку, вышел из строя, и появилось желание использовать провод по другому назначению;
из-за короткого замыкания в проводе или электроприборе вилка обгорела и ее необходимо заменить;
в квартире поменяли розетки, и старая вилка не подходит.

Как поменять вилку на проводе правильным образом? Если электроприбор остался тем же, то вилку нужно установить того же номинала или большего, какой был у старой. При этом следует проверить и розетку, чтобы она тоже соответствовала этим параметрам.

Для определения параметров смотрят маркировку. Обычно она проставляется на торце вилки или одной из ее сторон. На розетках маркировка видна на крышке, где расположены контакты. В маркировку входят номинальное напряжение и максимальный ток.

Также проверяют вилку и розетку на совместимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении или отключении.

После подбора новой вилки приступают к разбору старой. Старые вилки имели разборный корпус, который состоял из двух половинок, или двух частей, вставляемых одна в другую. Крепление производится с помощью винта с гайкой или без. Гайка впаивалась в корпус и с внешней стороны не была заметна.

Рассмотрим, как подключить электрическую вилку:

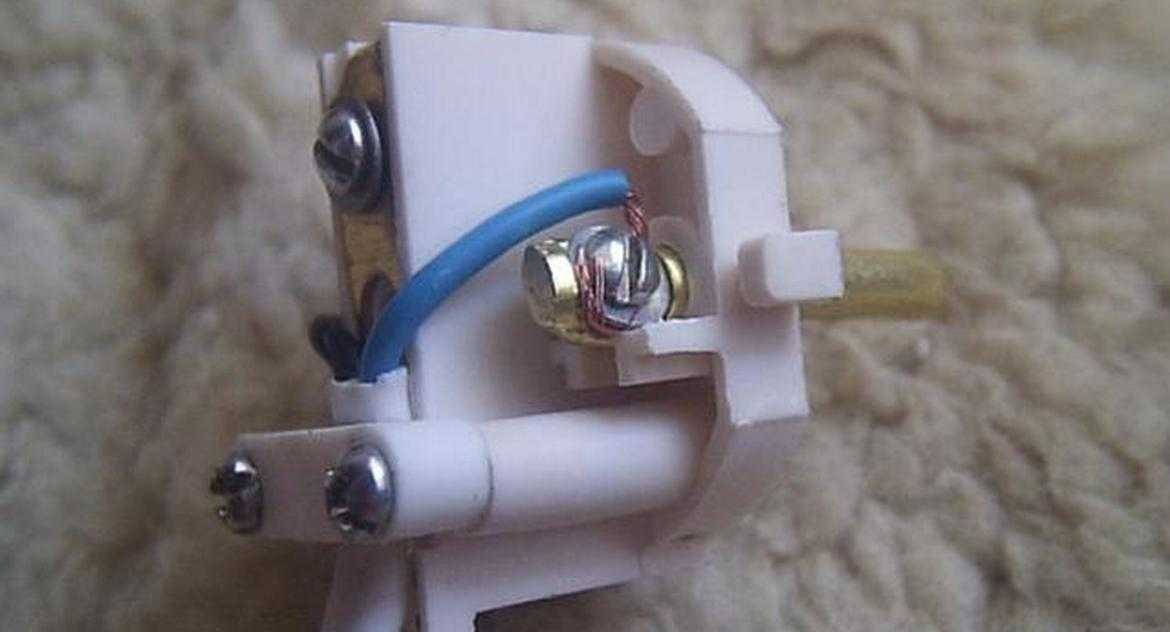

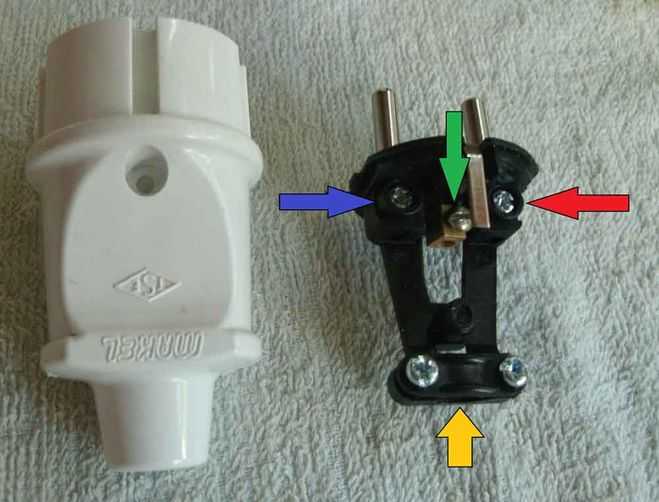

1. При разъединении частей видны контакты, расположенные в своих местах. Подключение провода осуществляется с помощью винта, ввинчиваемого в контакт.
2. Чтобы провод был плотно соединен с корпусом и не болтался, он зажимается пластиной с помощью двух болтов. Между проводом и пластиной обязательно должна быть изолирующая прокладка.
3. Если новая вилка имеет такую же конструкцию, нужно все разобрать и провод подсоединить к новой вилке в таком же порядке. В других случаях может понадобиться дополнительная обработка провода.

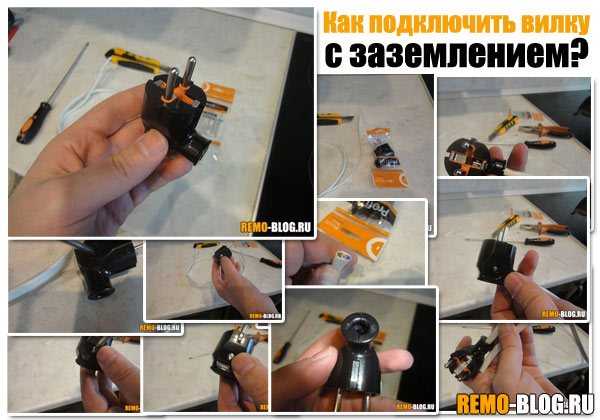

Как подключить вилку с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

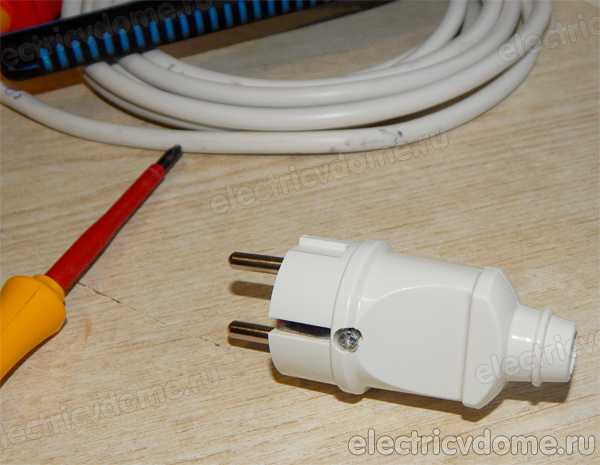

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

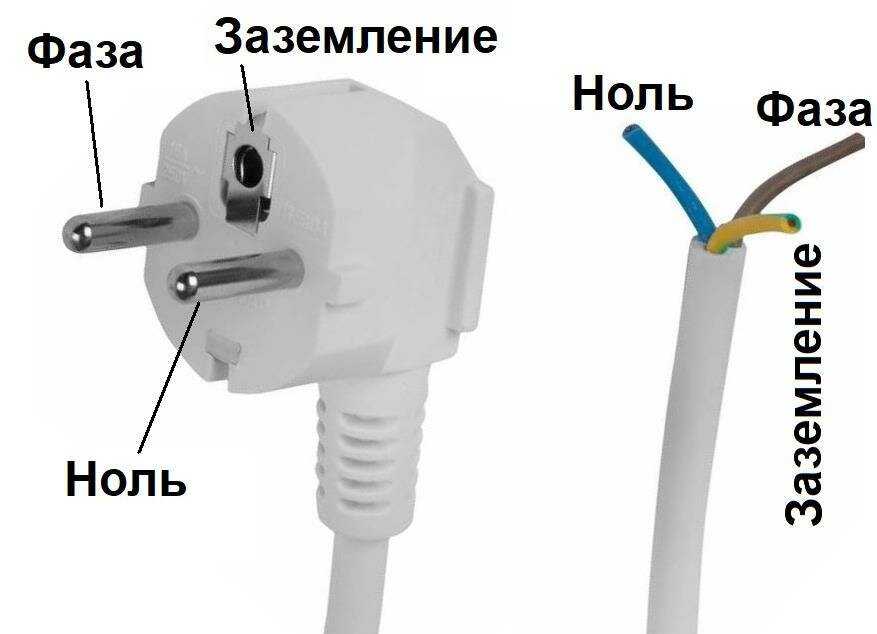

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

Порядок действий при замене электрической вилки

Чтобы снять старую и подключить электрическую вилку новую, действуют следующим образом:

срезают неисправное изделие с частью провода около 5 см (обычно изоляция на выходе из вилки становится жесткой из-за перегрева, поэтому ее удаляют);
на конце шнура снимают наружную изоляцию (примерно на 20 см);
зачищают жилы провода где-то на 15 см;
по 5 см с концов токоведущих элементов обрезают, края подгибают в форме колец для лучшего контакта;
в колечки вставляют винты с шайбами и до упора прикручивают их к контактным площадкам вилки;
для надежной фиксации провод зажимают пластиковой перемычкой;
если изоляция тонкая, для предотвращения ее перетирания на выходе надевают специальную резиновую трубку;
половинки корпуса соединяют так, чтобы они плотно соприкасались (если плотного контакта нет, значит, мешает провод – нужно раскрутить винты и поправить шнур).

На этапе подключения оголенных проводов к контактам вилки важно все сделать правильно. Если это ремонт вилки электрической с заземлением, из сетевого шнура должно выходить три провода разных цветов: желтый или желто-зеленый подключают только к центральному контакту (это заземление), синий означает «ноль», а коричневый «фазу». Если же перед вами вилка старого образца с двумя проводниками, достаточно соединить концы провода со штыревыми контактами и собрать корпус

При подключении двухконтактного изделия к кабелю питания с тремя проводами заземляющий проводник не зачищают и никуда не подключают

Если же перед вами вилка старого образца с двумя проводниками, достаточно соединить концы провода со штыревыми контактами и собрать корпус. При подключении двухконтактного изделия к кабелю питания с тремя проводами заземляющий проводник не зачищают и никуда не подключают.

При эксплуатации любого бытового прибора важно следить за состоянием электрофурнитуры. При повреждении вилки ее заменяют, заниматься ремонтом должен толковый мастер. Важно правильно зачистить и соединить контакты, особенно это касается заземления

Неправильно подключенная к сетевому шнуру вилка может вывести из строя технику, привести к возгоранию или удару током

Важно правильно зачистить и соединить контакты, особенно это касается заземления. Неправильно подключенная к сетевому шнуру вилка может вывести из строя технику, привести к возгоранию или удару током

Как подключить электрическую вилку с заземлением

В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.

Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

При сборке вилки ОБЯЗАТЕЛЬНО фиксируйте провод с помощью прижимной скобы (зажима). Иначе при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, подключенные к штифтам. Это будет приводить к ухудшению контакта в дальнейшем.

Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.

Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.

Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

Внимание! При зачистке провода лучше использовать специальный инструмент для снятия изоляции, чтобы не повредить жилы. Если такого инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают либо изгибают для ее окончательного отсоединения.. Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение

Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.Евровилка с заземлением должна отвечать таким требованиям:

иметь надежный контакт;
идти с качественной электроизоляцией;
иметь правильную поляризацию;
защищать от прикосновенией;
технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Как подсоединить провод к вилке с заземлением?

Статьи

подключается к сети при помощи евровилки, которая отличается от обыденного варианта выполнения наличием заземления. Как следствие – заместо обычных 2 жил необходимо подключить 3, что и вызывает трудности у некоторых домашних мастеров. Дальше мы поведаем, как поменять вилку на проводе, предоставив пошаговую аннотацию с фото примерами, также приятные видео уроки!

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка или сломался один из штырьков, разработка замены смотрится следующим образом:

Видео урок по подмене:

Как необходимо поменять евровилку своими руками?

Вот таким макаром можно без помощи других поменять вилку на проводе. Как Вы видите, аннотация достаточно обычная, тем паче на рисунке примерах был тщательно рассмотрен каждый шаг замены.

Как поменять старенькую электровилку?

Если у Вас рядовая русская электрическая вилка, которую необходимо поменять и в то же время в доме проводка без заземления, методика замены будет незначительно другой, а конкретно:

Наглядно узреть, как самому поменять вилку, Вы сможете на видео аннотации:

Обычная разработка замены

Вот таким макаром можно самому выполнить подмену электровилки. Как Вы видите, самый главный аспект – верно подключить жилы, если их 3. Для этого следует знать стандартную маркировку проводов по цветам, дабы ничего не спутать. Возлагаем надежды, сейчас Вы понимаете, как поменять вилку на проводе своими руками!

Как необходимо поменять евровилку своими руками?

Обычная разработка замены

Еще одна статья в рубрике «ЭЛЕКТРИКА» — предлагаю побеседовать о подключении электрической вилки к обыкновенному кабелю, будем рассматривать вариант с заземлением, поэтому как лично я считаю этот вариант единственно верным для применения. Где нам пригодятся такие познания? Обычно без вилок идут большие электрические приборы – такие как водонагреватели, некоторая домашняя техника (духовые шкафы), также некоторые осветительные приборы. В общем, необходимо знать как она подключается, при этом это довольно легко …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность
Какие инструменты пригодятся
Сейчас сам процесс
Видео версия

Про мощность

Для начала ребята побеседуем о наибольшей мощности. Почему я завожу этот разговор да все очень просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть небезопасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, в особенности если у вас рядовая на 16A, для «индукционки» нужна вилка на 40А либо подключение впрямую – читаем вот эту статью, рядовая от таковой нагрузки просто расплавится!

Этот обычной пример нам указывает для начала необходимо прикинуть мощность вашего электрического устройства. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообщем на упаковке должно быть написано наибольшее напряжение, вот фото.

Какие инструменты пригодятся

Взять необходимо отвертку, лучше крестообразную.

Ножик (можно пластмассовый перочинный), для того дабы отрезать и зачистить кабель.

Сейчас сам процесс

У нас куплен подходящий вариант, также есть кабель 3 Х 2,5 мм, тонкий (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, или с боковой стороны (как у меня), или снизу.

Лицезреем контактную группу – к главным креплениям подключаются «фаза» и «ноль», контакт в центре это заземление.

Сейчас зачищаем кабель. Нам необходимо достигнуть три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не надо. Смотрим фото.

Сейчас синий и карий провод (могут быть варианты – красный и синий), подключаем в главные контакты.

Оставшийся желтоватый (время от времени — зелено-желтый либо белоснежный) подключаем в разъем с заземлением.

Все контакты необходимо отлично протянуть, дабы провода посиживали отлично.

После чего укладываем все в корпус, собираем его. Потом болтиком закручиваем.

Как своими руками поменять вилку для розетки на проводе

В квартирах, офисах и других помещениях используется большое количество электроприборов. Для функционирования техники требуется подключать ее к электросети, поэтому вопрос о том, как правильно поменять вилку на проводе, не теряет актуальности.

При необходимости установить новую вилку нужно предварительно изучить их классификацию

По конструктивным нюансам они практически не отличаются, и нужно обращать внимание на внешнее оформление. Наиболее распространенными являются разбирающиеся варианты благодаря повышенной функциональности и простоте демонтажа

У неразборных видов целостный корпус, и раскрутить его невозможно, поэтому придется обрезать шнур рядом с основанием.

На российском рынке производят вилки двух разновидностей со шнурами типа С, согласно установленному стандарту. На корпусе изделий указывают основные параметры, включая предельный уровень напряжения сети и величину тока.

Вилка с маркировкой С5 является альтернативой модели европейского образца СЕЕ 7-16 и создана для электрического тока с нагрузкой до 6А. Разновидность С5 обладает округлым штырем диаметром 4 мм. У данной вилки нет заземляющего элемента, а длина изоляции составляет 10 мм от начала корпуса.

Модель С6 используется в качестве альтернативы европейских вилок СЕЕ 7-17. Диаметр круглого штыря составляет 4,8 мм. Производятся вариации с заземляющим элементом и без него. Данная разновидность рассчитана на силу тока до 10А.
