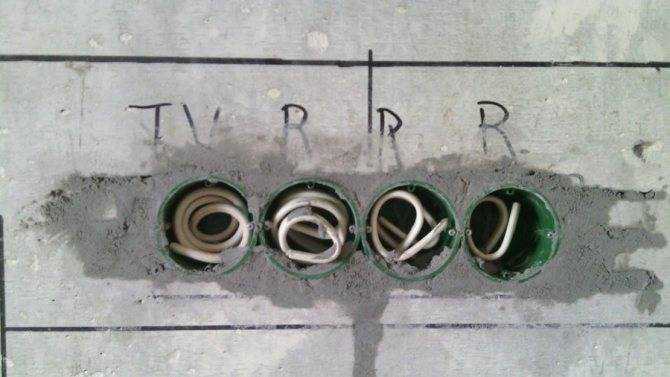

Монтаж подрозетников
Заведите провод в подрозетник и установите его в подготовленную выемку. Для фиксации в подрозетниках обычно имеются специальные крепления (лапки), упирающиеся в стены при закручивании винтов.
Для повышения надежности зафиксируйте подрозетник раствором (цемент, гипс, алебастр и т. п.), поскольку штатные крепежи со временем ослабевают. Все щели следует тщательно заполнить раствором.
Накладная двойная розетка не требует подготовки отверстия и установки подрозетников, поскольку монтируется непосредственно на стену. Фиксация накладных розеток обычно осуществляется дюбелями.
Современный дизайн розеток и выключателей
Поскольку сегодня в интерьерах устройства могут играть роль оригинального декора, производители уделяют их дизайну большое внимание. Можно выбрать изделие, отталкиваясь от цвета и материала
Цветные варианты
Благодаря широкому ассортименту покупатели сталкиваются с проблемой того, как подобрать цвет розеток и выключателей в интерьере. Дизайнеры рекомендуют при выборе оттенка ориентироваться на цвет обоев, общий стиль помещения:
- минимализм, хай-тек дополнят оригинальные рамки из матового светлого или темного стекла или алюминия серых, красных или бирюзовых оттенков. Красиво смотрятся черные выключатели в интерьере;
- на стенах из необработанного кирпича в помещениях лофт, в комнатах модерн, ретро будут уместны розетки из матового стекла, металла (медь, бронза);
- для классических интерьеров подойдут декоративные изделия из дорогостоящих материалов: латунь, бронза, серебро, позолота;
- для декорирования интерьера прованс можно присмотреть изделия розового цвета;
- стиль кантри дополнят предметы из натурального дерева.
Практически во все интерьеры впишутся изделия классического вида нейтральных белых, бежевых оттенков.
Хромированные модели
Дизайнерские изделия из металла любых форм можно считать эталонами качества и стиля. Рамки оттенка хром придадут интерьеру изысканности и отлично впишутся в современный дизайн или стиль хай-тек.
Дизайнерские розетки и выключатели оригинальной формы
Квадратные и прямоугольные розетки в интерьере приобретают стильный вид благодаря дорогим материалам: кожа, дерево, камень. Изысканно и ярко смотрятся декоративные устройства круглых или овальных форм, изготовленные из цветного матового стекла.
Винтажный вид имеют выключатели (с поворотными переключателями), изготовленные из фарфора, крашеной керамики.
Особенности подключения двойных розеток разных видов
Все розетки имеют контакты с винтовыми зажимами для подключения проводов. При подключении внешних проводов нужно внимательно смотреть на находящиеся в розетке контакты, чтобы не подключить ноль и фазу к одной электрической точке. Если это случится, то произойдёт короткое замыкание. При необходимости подключить еще одну розетку нужно на одинаковых контактах двух розеток сделать перемычку. Двойная розетка может быть изготовлена в заводских условиях, а может быть собрана из двух одинарных розеток самостоятельно, главное, на одинаковые контакты не подключить разноимённые провода.
Открытые и закрытые модификации
Розетки изготавливаются для открытого и скрытого монтажа. Первые называются встроенные, вторая группа – накладные. Первые больше нравятся современным дизайнерам, представители второй модификации чаще встречаются в старых домах и на деревянных стенах на дачах.
ФОТО: srbu.ru
Розетки накладные и встраиваемые
Модели с заземлением и без него
Сложная бытовая электротехника с металлическими корпусами – стиральные машины, холодильники и т. п. – требует для обеспечения безопасности подключения заземления. Этот термин обозначает наличие постоянного хорошего электрического контакта электроприбора с землёй, с грунтом планеты Земля. Повреждение изоляции внутри домашнего электроприбора при одновременном прикосновении руками к его корпусу и к другой электропроводящей поверхности – к трубе, радиатору отопления и т. п
– обеспечит неосторожному хороший удар током

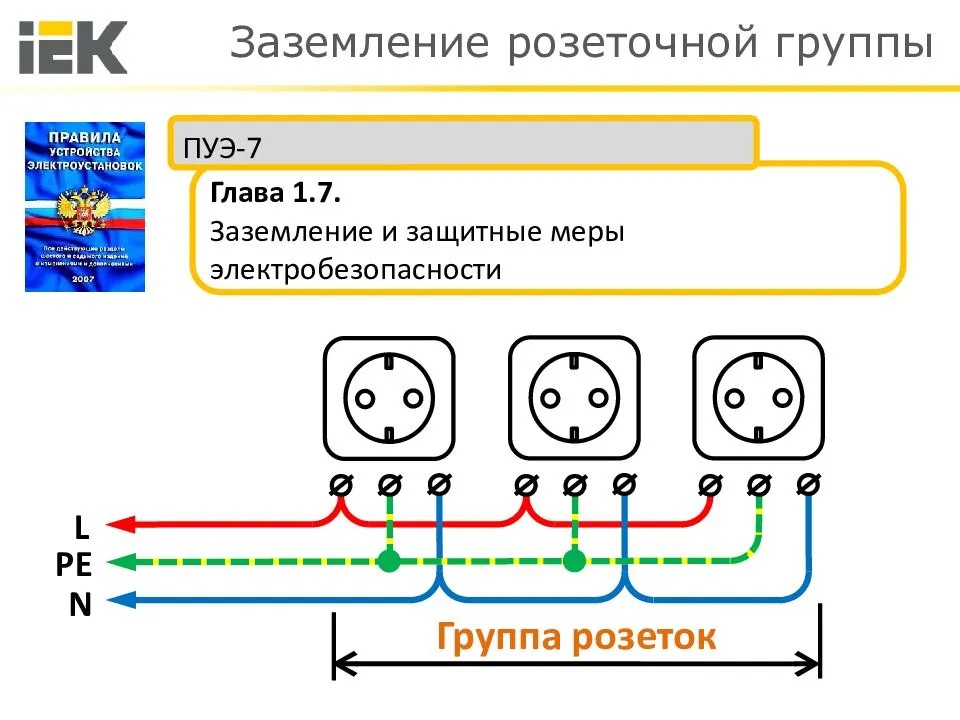

Заземление может быть выполнено одним проводом – нулевой рабочий и нулевой защитный являются физически одним проводом. Это самый ненадёжный вариант. Самым надёжным является разделение функций защиты и нуля по двум проводам по всей длине электросети. Для дачных домов обычно делается собственный контур заземления.
Современные розетки – трёхконтактные, для фазы, нуля и земли. Приборы с железными корпусами для безопасности необходимо заземлять, с пластмассовыми корпусами необязательно.
Наружные и скрытые варианты
Электропроводка в доме может быть скрытая, проложена внутри проштробированных каналов. При этом провод нужно пропускать в гофрированную трубу. Розетки при этом тоже желательно устанавливать скрытого монтажа. Если проводка открытая, то и розетки должны быть открытого исполнения.
Подпружиненные и программируемые модели
Провода в розетке вставляются в зажимы, которые могут быть винтовыми или пружинными. Первый вариант более надёжный, провод крепче зажимается прижимным винтом. В пружинные контакты провод вставлять удобней, но качество и надёжность контакта значительно ниже. Решение остаётся за хозяином дома.
Как выбрать двойную розетку
Разумеется, выбор в любом случае будет полностью зависеть от специфики вашего дома и ваших собственных предпочтений. По части способа монтажа есть два фактора: специфика стен и ваше решение по способу проводки. Если вы просто меняете розетку и в вашем доме были установлены встроенные точки подключения, нет смысла выбирать какие-то другие. Но вот если вы решили, к примеру, полностью заменить проводку и хотите обойтись минимальными разрушениями, то вряд ли вам захочется штробить стены. Скорее всего, вы обойдётесь наружными кабель каналами, а к ним логично подключать накладные розетки.
Что касается дополнительных функций, тут тоже нужно следовать целесообразности. Каждая дополнительная функция прибавляет к стоимости точки подключения внушительную сумму, но есть ситуации, в которых не стоит экономить. Это касается защиты в помещениях с повышенной влажностью и детских комнатах. Также не стоит экономить на приобретении точек подключения с дополнительной защитой для мощных и дорогостоящих устройств.
ФОТО: vs82.ruРозетка с УЗО защитит ваш холодильник при резком скачке напряжения – вы это оцените непременно
Как поставить и подключить?
Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

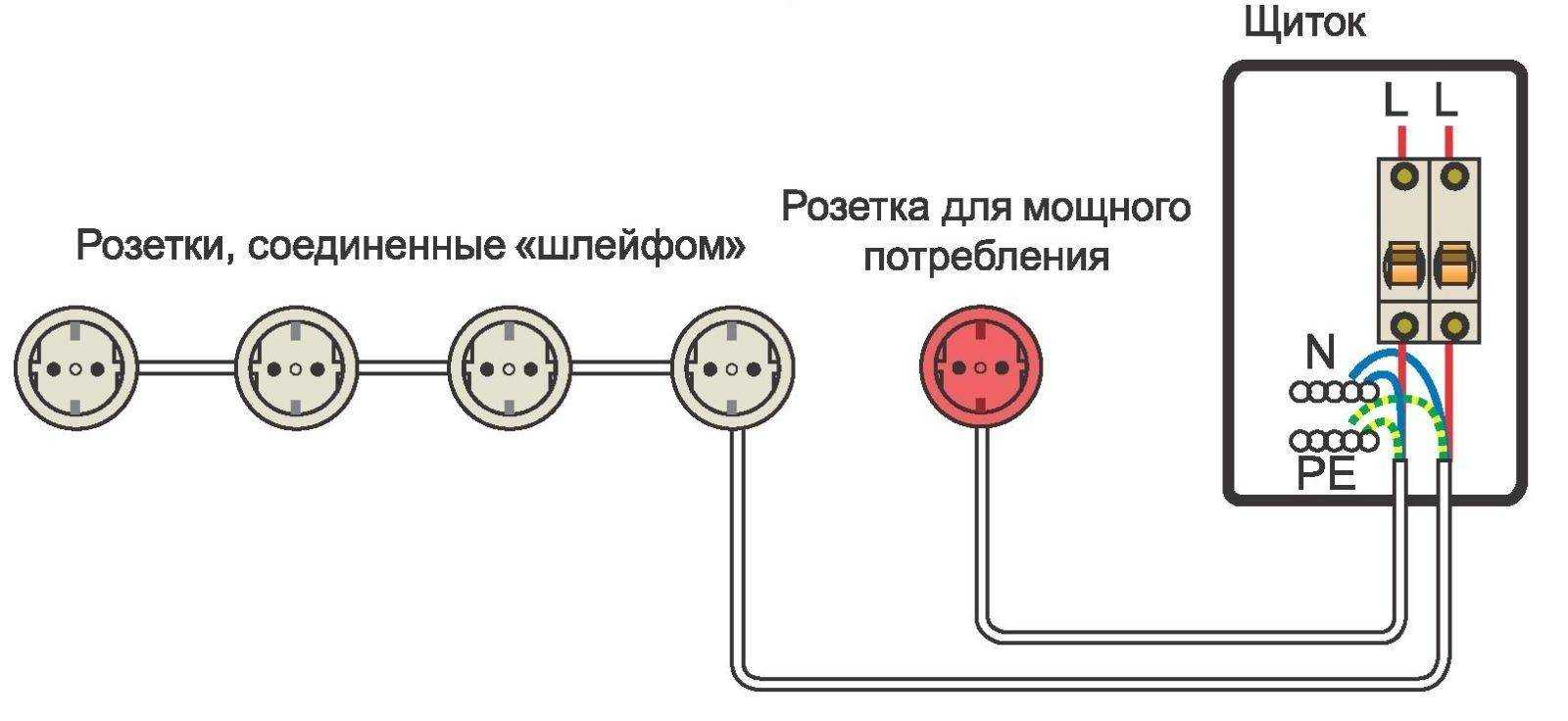

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку. Чтобы установить прибор понадобится:
- крестовидная и плоская отвёртка;
- инструмент для чистки оплетки;
- изолента и пассатижи.
Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.
Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.
Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.
Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

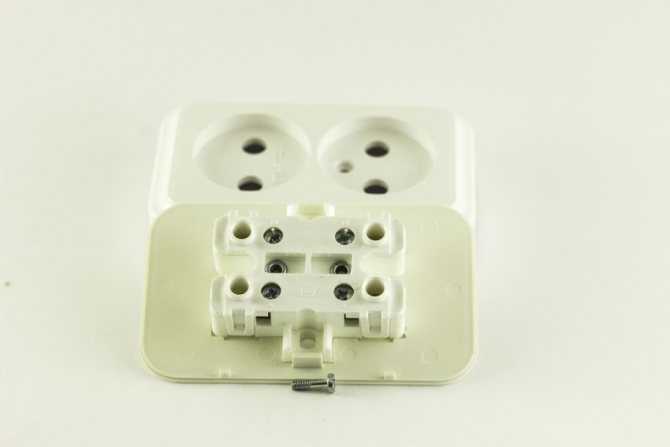

Подключение электрической двухместной накладной
В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож. Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:
- Ослабьте клеммы, которые предназначены для фиксации проводов.
- После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.
Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

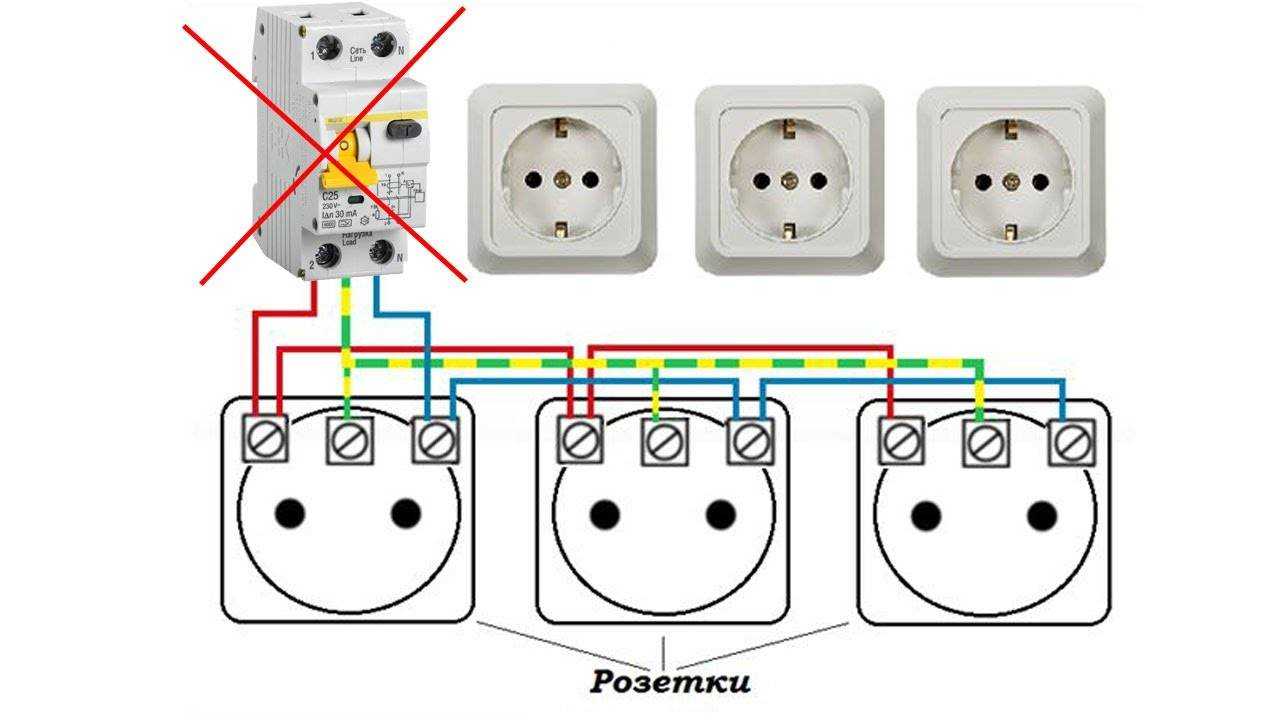

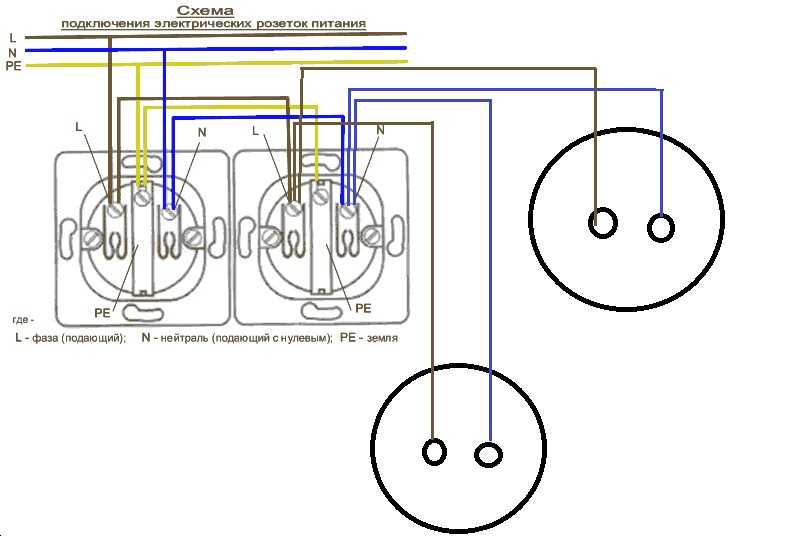

Как подключить внутренние с заземлением
Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме. В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.
Советы
При установке каждый пользователь должен следовать таким рекомендациям:
Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы
Розетка ставится на место бывшей.
Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.
Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант. Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.
Нужно сделать две розетки, какой вариант выбрать?
Мы уже не мыслим свою жизнь без электричества, а точнее от приборов, которые это электричество потребляют: телефоны, холодильники, микроволновки, телевизоры и т.п. Все прекрасно понимают, чтобы подключить любой электроприбор, нужна розетка. А если несколько электроприборов находятся рядом, то как быть в данной ситуации? Если у Вас уже сделан ремонт, то можно выбрать самый неудобный и непрактичный вариант — поставить тройник или заменить одинарную розетку на двойную. Если вы планируете ремонт, то наилучшим вариантом будет установка двух розеток в одну рамку и далее мы объясним почему.
Как выбрать хорошую двойную розетку
Таблица степеней защиты При выборе товара следует обращать внимание на следующие критерии:
- Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
- Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
- Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.
Таблица расчета мощности розеток по энергопотреблению электроприборов
- Мощность. В продаже имеются розетки на 10А (2,5 кВт) и 16А (4 кВт). Целесообразно приобретать более мощную модель для возможности подключения таких потребителей, как сварочный аппарат или моющий пылесос.
- Внутреннее устройство. Предпочтение стоит отдавать моделям, которые оснащены защитной накладкой для контактной группы. Винты подтяжки клемм должны находиться на наружной стороне. Это поможет осуществлять обслуживание прибора без его демонтажа. Следует выбирать изделия с клеммами, оснащенными пружинными скобами.
- Монтажные лапки. Они должны быть изготовлены из толстой стали, которая не погнется при установке механизма в подрозетник.
- Ограничение доступа к клеммам. Нужно, чтобы для каждого провода было свое отверстие, что исключит ошибки при монтаже.
Разновидности двойных розеток
Прежде чем сделать выбор и купить розетки профессионалы рекомендуют ознакомиться с качественными характеристиками, плюсами и минусами, критериями, важными для производительной эксплуатации аксессуара.
Механическая защита
Бывают открытые и закрытые варианты
В закрытой конструкции элементы подключения надежно защищены, что важно при наличии в доме маленьких детей. Открытые – классический вариант изделия, встречающийся каждый день в доме, офисах и других предприятиях
Стоимость открытого варианта ниже в сравнении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток закрываются дополнительными элементами (заглушками).
Двойные розетки с заземлением
Двойные розетки с заземлением безопасны в эксплуатации. При пользовании элементом клиенты могут быть уверены в собственной безопасности. Их не ударит током, не травмирует.
Правильно подключенные заземляющие контакты сделают пользование комфортным.
Накладные и встроенные
Накладная двойная розетка и встроенная отличаются между собой размерами и способами монтажа. Встроенный вариант выглядит эстетически привлекательным, сочетается с интерьером помещения, не раздражает. Внешний – проще устанавливается, занимает минимум времени на монтаж.
Герметичность корпуса
Определить герметичность корпуса можно по показателям маркировки. Если на изделии указано IP-45 или IP-55 корпус имеет отличные параметры прочности, защищен от попадания влаги, пыли и грязи. Чем больше цифровой показатель, тем надежнее и прочнее накладная двойная розетка.
Дополнительный функционал
Современные аксессуары могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.
Отдав предпочтение инновационным вариантам стоимость изделия может быть на несколько порядков выше.
Двойная розетка в два подрозетника. Двойная розетка – это вынужденная мера?
Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.
Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.
Различные виды монтажных коробок
Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.
Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм
А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

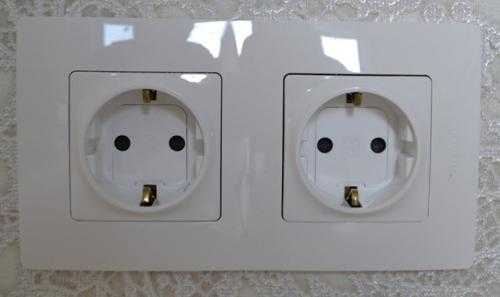

Те же розетки, но уже под одной рамкой
Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

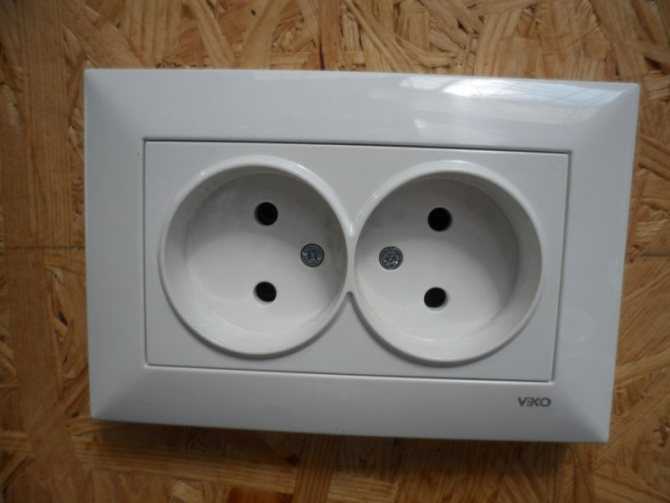

Устройство двойной розетки без заземляющего контакта
Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).
Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.
Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.
Что из себя представляет двойная розетка?
- французские с третьим дополнительным штырьком,
- американские, имеющие боковые прорези,
- розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
- немецкие с заземляющими контактами (распространенные на территории России).
Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.
Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.
Разновидности розеток и их особенности
Это только так кажется, что розетки – они, как говорят, и в Африке розетки. На самом деле даже у самой обычной с виду точки подключения есть масса разновидностей.
По частоте и напряжению
Итак, прежде всего розетки могут различаться по напряжению. Если они предназначены для подключения обычных бытовых приборов, то это 220 В, а вот если вам нужно подключить, к примеру, электроплиту, то тут потребуется более мощная точка – 380 В. Такие промышленные розетки подводят обязательно отдельной линией и замыкают на отдельный автомат в щитке. Как поставить такую розетку грамотно – проконсультируйтесь у специалистов.
ФОТО: 74.мкэлектро.рфПомимо напряжения, нужно при покупке обратить внимание на частоту переменного тока, указанную в паспорте изделия. Могут быть два варианта: 60 и 50 Гц
Для наших широт подходит второй вариант, европейский
По способу монтажа
Точки подключения электроэнергии различаются по способу установки. Есть несколько вариантов, которые можно рассматривать:
- Встроенные точки подключения – это как раз вариант с одним подрозетником, который монтируется в толще стены, а снаружи ставится только рамка с механизмом подачи электроэнергии. Такая установка более эстетична, так как почти не выступает на стене.
- Накладная розетка – это коробка со встроенным подрозетником, которая монтируется на стену. Выглядит она более выпуклой, так как внутри неё самой должны поместиться все контакты.
- Плинтусные розетки – это новинка на нашем рынке, потому что ранее было принято поднимать точки подключения как минимум на полметра от пола, а в детских учреждениях – и вообще на высоту человеческого роста.
ФОТО: glavorgstroy.ru
- Переносные розетки – это не совсем то же самое, что удлинители. Удлинитель предполагает подключение к розетке, а переносная розетка – это удлинённый кабель, имеющий на своём конце защищённый со всех сторон корпус розетки. Но обычно такие точки подключения не делают двойными.
По функциональности
Точки подключения могут отличаться по дополнительным функциям, которые придают им детали с механическим или электрическим назначением:

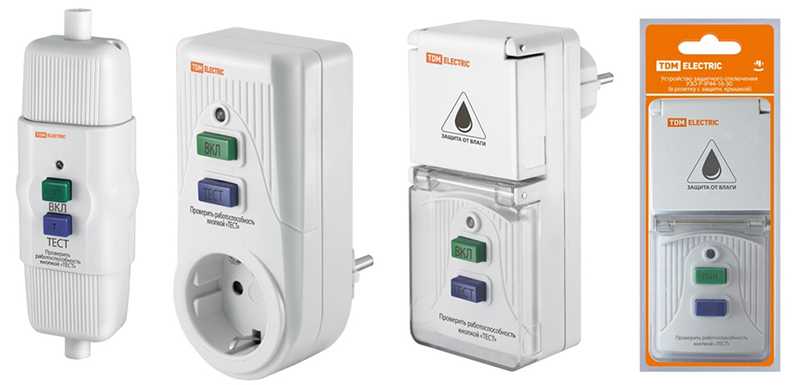

- Встроенное УЗО позволяет подключить к розетке прибор повышенной мощности. Такие приборы чаще всего ставят в помещениях с высокой влажностью, где присутствует риск поражения током, но требуется подключение, к примеру, стиральной машины. Если возникает какая-то нештатная ситуация, срабатывает разъём защитного механизма и прибор обесточивается.
- Шторки или дополнительная защита от случайного проникновения помогут предотвратить несчастный случай, если у вас дома есть маленькие любопытные дети.
ФОТО: goodmag.ru
- Крышки – это ещё один защитный механизм для розетки, который поможет предотвратить попадание влаги в контактную группу. Такие розетки ставятся в санузлах и на кухне, и благодаря дополнительной защите предотвращают попадание пыли, жира, влаги.
- Таймер – удобное приспособление, которое позволяет контролировать включение и выключение приборов без участия владельца. Точки подключения могут иметь механический или электрический таймер. Такие устройства по достоинству оценили дачники, которые могут, к примеру, контролировать полив даже в своё отсутствие на участке. О том, как подключить таймер, мы уже писали.
- Небольшой электросчётчик, встроенный прямо в розетку, позволяет контролировать расходы на конкретный подключённый прибор. Это удобный вариант. Если вы стремитесь сократить свои расходы и ратуете за разумную экономию.
- Выталкиватель вилки – необычное приспособление, которое позволяет аккуратно вынимать вилку из розетки. Такие модели лучше выбирать тем, у кого стены изготовлены из мягкого и довольно рыхлого материала, например арболита или самана.
ФОТО: ozon.ru
- Подсветка – удобное приспособление, которое позволяет найти розетку в полной темноте при отключении приборов освещения. Подсвеченные светодиодом розетки дают возможность сориентироваться, свет очень мягкий и приглушённый, не вызывает раздражения и не привлекает лишнего внимания.
- Wi-Fi-модуль в розетке позволяет не просто подключить прибор, но и управлять подключением дистанционно – через компьютер или смартфон. Ещё один удобный гаджет для тех, кто вынужден часто отлучаться из дома по разным причинам.
