Кладка дымовых и вентиляционных каналов: как самому построить дом из кирпича

Кирпичный дымоход – классика, проверенная временем

В последние несколько десятилетий наблюдается неуклонная тенденция переселения жителей больших мегаполисов из тесных городских квартир в просторные загородные дома, где они могут почувствовать себя полноправными хозяевами. При этом большинство людей стремится оборудовать свое жилье печью или камином, сооруженным в соответствии со старинными проектами и древними традициями. Одним из важнейших этапов строительства такого отопительного прибора является устройство дымохода из кирпича. Именно от того, насколько качественно и в соответствии со всеми существующими нормативами он выложен, зависит правильность функционирования самой печи или камина (подробнее: “Устройство дымохода для камина”).

Виды кирпичных дымоходов

Существует несколько их разновидностей:

Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Типичные ошибки и способы их решения

Зачастую люди на этапе строительства допускают массу ошибок, которые приводят к различным проблемам. Особенно это касается рядовых граждан, которые не имеют достаточного уровня навыков.

Поэтому мы представляем вашему вниманию список наиболее типичных из них, а также методы их решения.

Принцип работы механической системы циркуляции

В помещении без окон нет вентиляционного канала – это приводит к повышению влажности воздуха, что влечет за собой образование грибка и плесени. Решить данную проблему легко: достаточно сделать в нем отдельный канал с пропускной способностью 15м3/ч. Для этого нужно будет установить вытяжную вентиляцию по средствам специальных труб.
В наружной стене образовалось отверстие, что сулит попаданием в помещение холодного воздуха с улицы. Для решения данной проблемы установите в образовавшееся отверстие вентилятор (желательно с датчиком влажности).

При этом строительный кирпич около вентилятора следует покрыть гидрофобным составом, так как в отверстии будет постоянно образовываться влага.

Во внутренних дверях отсутствуют вентиляционные отверстия, что препятствует эффективной циркуляции воздуха. Выйти победителем из такой ситуации легко – нужно вставить в двери декоративные втулки или решетки, которые будут выпускать загрязненный воздух. Общая площадь таких отверстий должна быть в пределах 80-150 см2.

Вот такой автоматический проветриватель способен обеспечить благоприятный климат в помещении со стеклопакетами

Слишком герметичные окна. Речь идет о пластиковом стеклопакете, который препятствует естественной циркуляции воздуха. Это приводит к риску образования канцерогенных веществ, а также к ухудшению работы каминов и печей.

Современные производители оконных рам прекрасно знают про данный недостаток пластика, поэтому они стали производить так называемые «проветриватели». Эти элементы можно установить прямо в окно или стену.

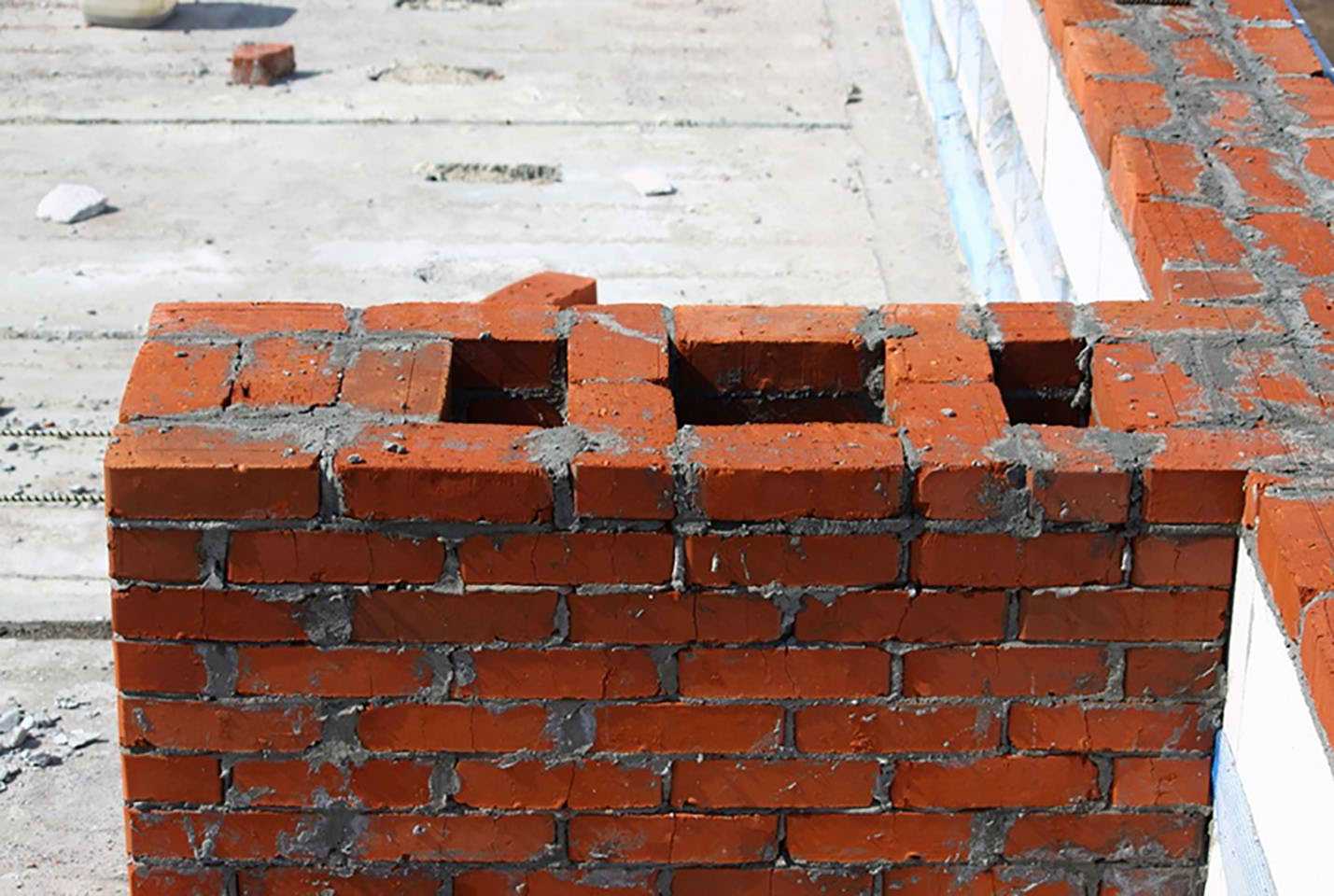

Выполнение кладки каналов: технические особенности

Кладка вентиляционных каналов из кирпича начинается с проектных работ. Для частного дома на начальной стадии составления проекта нельзя отходить от требований, изложенных в СНиП 2.04.05-86.

Строительства воздуховодов без утвержденного проекта запрещается.
Нельзя совмещать отводы дымовые и вентиляционные.
При толщине стен до 380 мм кладка – однорядная.
Если толщина стенной перегородки 640 мм – кладка выполняется в 2 ряда.
Перед началом возведения выполняется нанесение очертаний канала при помощи шаблона и др.

Размеры вентиляционных шахт рассчитываются таким образом, чтобы обеспечить необходимую кратность воздухообмена в помещении. В качестве исходных данных берется мощность отопительной системы, обогревающей помещения:

Размер канала (см): 14х14 – при мощности не более 3,5 кВт;
14х20 (см) – 3,5 – 5,2 кВт, соответственно.

Вид и параметры вентилирующих ходов в кирпичной кладке зависят от назначения здания, но в основном это квадратного сечения вертикальная шахта (140х140мм), выложенная в 2 кирпича во внутренних стенах. Ориентироваться нужно на такие параметры одинарного кирпича: его длина 250 мм, ширина 120 мм, высота 65 мм.

Внимание! Вытяжной канал вместе с удаляемым воздухом выносит наружу и тепло. Небольшая конструктивная деталь внутри его – изгиб в виде выложенной лесенки из кирпича – станет препятствием для оттока теплых воздушных масс. В домах с печным отоплением каналы для воздухообмена лучше всего размещать параллельно дымоходу печи, близко от него

Нагретый от отходящих газов воздух улучшает тягу и эффективность их работы. Если конструктивно это сделать сложно, тогда обустроенный в наружной стене отвод утепляется. Тем самым обеспечивается хорошая тяга. Для постоянно эксплуатируемого камина в доме должен быть предусмотрен автономный вентиляционный отвод. Через него попадающий в комнату от сгорания топлива дым выводится на улицу

В домах с печным отоплением каналы для воздухообмена лучше всего размещать параллельно дымоходу печи, близко от него. Нагретый от отходящих газов воздух улучшает тягу и эффективность их работы. Если конструктивно это сделать сложно, тогда обустроенный в наружной стене отвод утепляется. Тем самым обеспечивается хорошая тяга. Для постоянно эксплуатируемого камина в доме должен быть предусмотрен автономный вентиляционный отвод. Через него попадающий в комнату от сгорания топлива дым выводится на улицу.

Кладка дымохода из кирпича. Технология возведения дымоходной трубы из кирпича

Итак, кладку кирпичной трубы на крыше надо предусмотреть еще на стадии строительства дома. Так проще будет проводить весь процесс сооружения. То есть не надо будет делать отверстия в перекрытиях и кровельной конструкции. При этом необходимо добавить, что насадной вариант поднимается вместе с печкой. Другого варианта здесь нет. Пристяжной (коренной) или пристенный можно возводить уже после того, как проведен монтаж печи, так как обе конструкции являются отдельно стоящими.

На самом деле конструкция кирпичного дымохода проста. Но сам процесс ее возведения сложен, потому что каждый ряд укладываемых кирпичей требует от мастера точного их места укладки с выравниванием каждого ряда по горизонтали

При этом очень важно добиться и ровности вертикальных плоскостей, которые формируют внутреннюю трубу. Именно она и является самым важным элементом всей конструкции, потому что от нее зависит тяга и эффективность работы нагревательного оборудования

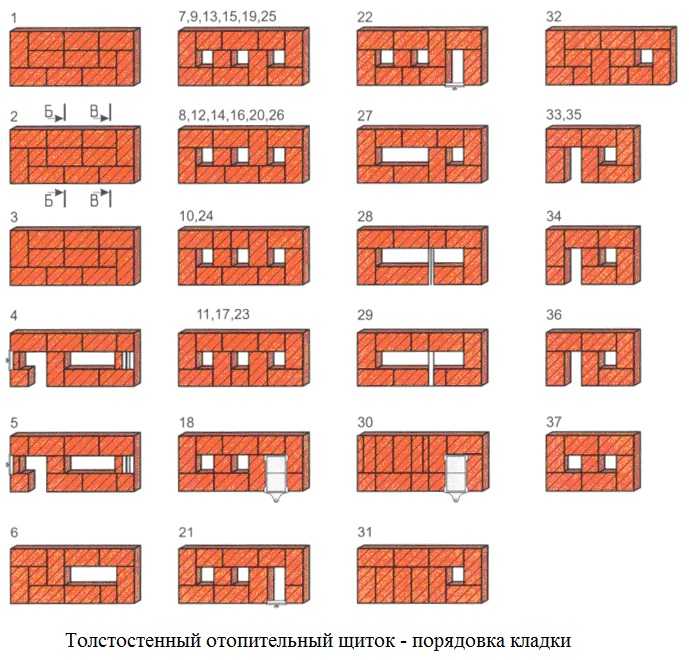

Существует несколько схем кладки кирпичей в конструкции дымохода. Но самый простой показан на фото ниже

Обратите внимание, кладка проводится в полкирпича, и этого бывает достаточно, чтобы говорить об эффективности собранной конструкции

Здесь важен не сам способ кладки или схема монтажа кирпичей, здесь важно соблюсти площадь сечения внутренней полоски

То есть получается так, что ствол дымоходного сооружения возводится над печкой практически одинаково по всей высоте конструкции. Единственное отклонение – это распушка и выдра, где кирпичи укладывают в более расширенном положении. Предлагаем посмотреть

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

Основной из них – длительный срок эксплуатации . Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Вытяжная шахтная система

Шахты естественной системы вентиляции ставятся на крыше дома, по аналогичности с дымовой трубой печки. Они бывают частным каналом или иметь канал, объединенный с вентиляционным. Шахты со своим каналом делаются путем кладки из кирпича с теплоизоляцией фибролитом или каркасным утолщенным теплоизолятором. Шахты второго типа – из кирпича с заполнением из теплоизоляционого и влагоустойчивого материала (пенополистирол, ячеистое стекло, керамзитовый песок и др.) или с теплоизоляцией из досок толщиной 40 мм, покрытых кровельной сталью сверху слоя войлока (ваты на минеральной основе), пропитанного глиняным раствором и оштукатуренного.

Обозначение высоты вытяжных шахт.

Высота шахты над крышей должна подходить следующим условиям:

В случае ее расположения около конька крыши, устье шахты (отверстие вытяжки) должно находиться выше конька более чем на 0,5 м.
При удалении от конька на расстояние 1,5-3 м устье может находиться в одном уровне с коньком.
Если до конька более трех метров, то отверстие размещается по стороне угла в 10? к горизонту с вершиной на коньке.
В помещениях, где готовится еда, высота шахты должна быть не менее 1 м.
Высота устья над кровлей в обыкновенных домах принимается порядка 1 м; а в случае сильных выбросов с резким запахом (факельный выброс) – не менее двух метров.
Если появляется риск очень больших загрязнений воздуха, то шахту придется поднять на высоту не менее трех метров.

Вернуться к началу

Сколько стоит кладку построить

Для вентиляционного канала можно использовать б/у кирпич Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:

этажность постройки;
площадь помещений;
геометрическая сложность каналов;
выполнение перевязки с уже существующей кладкой;
необходимость отделки осадочных швов;
вид материала и его цена, пр.

В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.

Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:

Р = С/V,

где:

Р – тариф (руб.);

С – размер зарплаты (средний) (рублей/день);

V – продолжительность работ за день (час).

Пример

Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.

Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ. Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше

Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются

Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.

Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.

Устройство дымовых и вентиляционных каналов

Дымоход должен располагаться в самой высокой точке кровли Дымоходы и вентканалы в кирпичной кладке работают только при одном условии – достаточной тяге. Возникает она из-за разницы между давлением воздуха на разной высоте. В одноэтажном доме она совсем невелика, но этого хватит, чтобы обеспечить вытягивание более разреженного нагретого воздуха наружу.

Чтобы обеспечивать тягу, выполняют следующие требования:

Вентиляционная и дымоходная труба выходят на крышу и достигают определенной высоты. Зависит величина от расстояния между выходом и коньком. Если дистанция менее 1,5 м, труба должна быть выше конька на 50 см, если от 1,5 до 3 м – должна находиться на одном уровне с коньком. Если дистанция более 3 м, высоту вычисляют: линия от конька до оголовника трубы ниже горизонта на 10 градусов. Если на крыше есть парапет, рядом находится более высокое строение, высоту трубы увеличивают.
Вентиляционные каналы можно объединить. Дымоходные сочетают только в исключительных случаях – при сооружении печи с камином.
Если дымоходные каналы размещаются не в стене, их теплоизолируют по всей длине. Любые выводы в местах перехода через кровлю утепляют. Используют асбест или более безопасную минеральную вату.

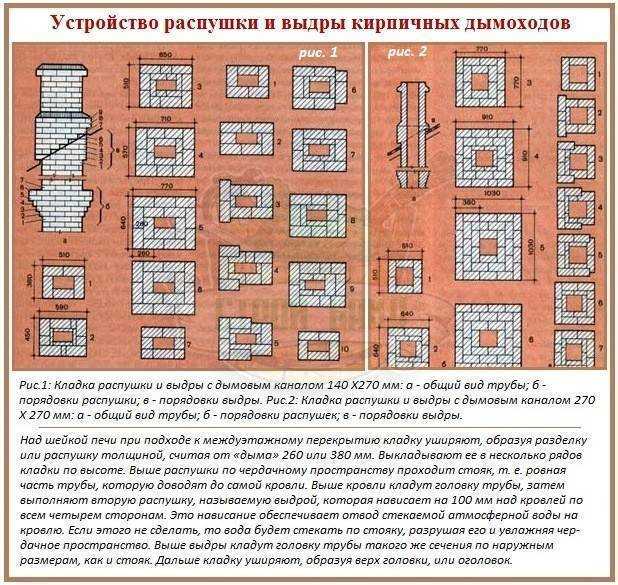

Рекомендуется гидроизолировать трубу между кровлей и выдрой. Если этого не сделать, намокает вся стена.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести – 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВт	Сечение трубы, в миллиметрах
3,5	130×130
3,5÷5,2	130×190
5,2÷7,0	130×260
7,0	190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

А именно:

Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 100 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

Это могут быть:

Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Какие бывают кирпичные дымоходы — требования, размер, конфигурация

Есть три типа печных труб.

Насадная конструкция. Она продолжает печь. Такой дымоход монтируется на бетонной трубе, зафиксированной на перекрытии. Его плита армируется и должна иметь толщину не меньше 5 см.
Коренная конструкция. Для нее сооружается отдельный фундамент. Применяется коренная труба редко и лишь в тех случаях, когда сделать дымоход другого типа не получается.
Стенной отводящий канал. Он сооружается во внутренних несущих стенах из кирпича либо камня.

Иногда строительство стенного дымохода осуществляется в наружной несущей стене. Тогда необходимо осуществить дополнительные работы:

Утолщить стену изнутри (в виде пилястры) на участке, где будет проходить труба.
Пресечь переохлаждение дымохода, оно понизит тягу вследствие конденсации пара. Для этого надо выдержать нужное расстояние от трубы до наружной плоскости несущей стены.

Особенности использования

Дымоходы из кирпича имеют своих приверженцев. Они достаточно дешевы и отлично подходят для твердотопливных котлов или открытых каминов. Данные дымоходы имеют высокую теплоемкость, благодаря этому после нагревания они достаточно долго сохраняют тепло. Исходя из этого, в них создается сильная тяга, что в свою очередь облегчает розжиг огня.

Конечно же, намного проще выполнить монтаж дымохода из готовых полуфабрикатов. Для этого необходимо всего лишь соединить друг с другом готовые элементы, при этом не нужно никаких навыков в строительстве, достаточно только лишь придерживаться рекомендаций производителя.

В случае, когда дымоход будет применяться для вывода продуктов сгорания из газового котла или же вы планируете использовать котел на жидком топливе, следует учесть, что такой дымоход должен обладать высокой устойчивостью к воздействию кислоты, которая непременно будет образовываться из-за конденсации пара. Кирпичная стена при контакте с агрессивной химической средой достаточно быстро разрушается.

Одним из первых признаков данного процесса является образование желтых пятен на стенках дымохода. Исходя из этого, дымоходные каналы должны сооружаться из кислотостойкой керамики или нержавеющей стали. Абсолютно не подходит применение для этих целей и алюминиевых труб. Данные изделия можно использовать только для создания вентиляционных каналов.

Дымоход из кирпича можно использовать для газового котла только лишь при условии применения специального вкладыша, который вставляется непосредственно в дымоход. Это может быть керамический или стальной вкладыш. Делается это в процессе кладки кирпичного дымохода, или же его можно установить после строительства дымохода. В таком случае нужно подготовить в стенке дымохода небольшое отверстие, которое позволит смонтировать вычистку, соединительный тройник газового котла и отстойник конденсата. Обмуровывая вкладыш дымохода, необходимо оставлять между его поверхностью и кирпичной стенкой щель небольшого размера, которая будет позволять вкладышу беспрепятственно смещаться.

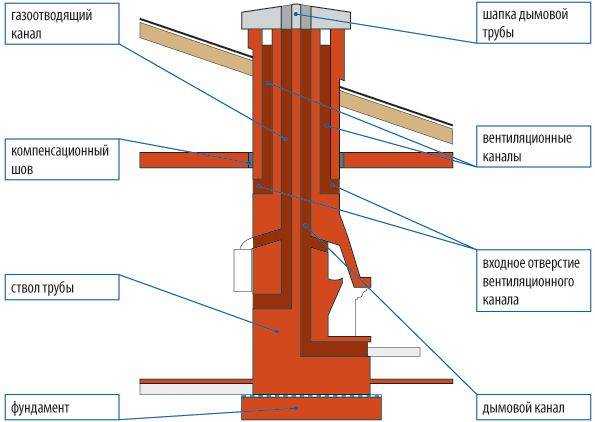

Конструкция вентиляционных труб и дымоходов

конструкция дымовой трубы Согласно правилам эксплуатации дымовых и вентиляционных труб, они обустраиваются внутри дома для сохранения температуры отводимого воздуха. Можно устраивать вентиляционные и дымовые каналы и снаружи, тогда они нуждаются в утеплении.

Кладка вентиляционных и дымовых каналов состоит из глиняного кирпича или термостойкого бетона (асбестоцемента). Толщина кирпичной кладки от 12 см, бетонной стенки вентиляционного или дымового канала – более 6 см. В СНиП указано, что вентиляционные и дымовые каналы устраиваются только вертикально, без переходов и горизонтальных участков.

Устройство кармана (отверстия) для чистки дымохода

3 – карман для чистки дымохода В основании дымохода оставляются отверстия для чистки и карман глубиной 25 см. Отверстия прикрываются дверками и облицовываются кирпичом, установленным на ребро. Кладка выполняется на раствор глины. В асбестоцементных трубах оставляют для чистки листок.

Карман необходим для того, чтобы при разрушении кладки осколки кирпича не перекрывали входное отверстие, падая чуть ниже. В кармане скапливается и весь мусор, попадающий в дымоход. Если не предусмотреть карман, мусор постепенно будет уменьшать сечение дымохода и ухудшать тягу.

Неподходящие материалы для устройства дымовых и вентиляционных каналов:

шлакобетон;
силикатный, дырочный, щелевой кирпич;
крупнозернистые материалы.

Хотя силикатный кирпич и хорошо противостоит высоким температурам, он разрушается углекислотой и влажными парами. Если никаких других материалов нет, СНиП требует устройства в вентиляционном и дымовом канале внутренней облицовки из красного кирпича толщиной 13 см.

Дымоходы могут быть:

насадными (из вставленных друг в друга асбестоцементных труб);
цельными (из кирпича).

Насадные трубы отличаются гладкими внутренними стенками, их опирают на камины или печи с мощными (не тоньше 1\2 кирпича) стенками. Если труба тяжела, на перекрытии печи устанавливается железобетонная плита и уже на нее крепится труба.

Асбестоцементные насадные трубы значительно легче кирпичных, их не нужно разбирать при капремонте, они быстро устанавливаются.

Кирпичная дымовая труба требует особого фундамента, который закладывается на глубину, превышающую глубину промерзания почвы.

При возведении малоэтажных строений применяют сборные дымоходы, которые встраиваются в стену или формируют стояк. Стенки дымоходов выполняются из термостойкого бетона.

В местах прохождения дымоходом крыши необходимо оставить отверстие шириной от 13 см. Соединение дымохода с крышей прикрывается фартуком из нержавеющего металла.

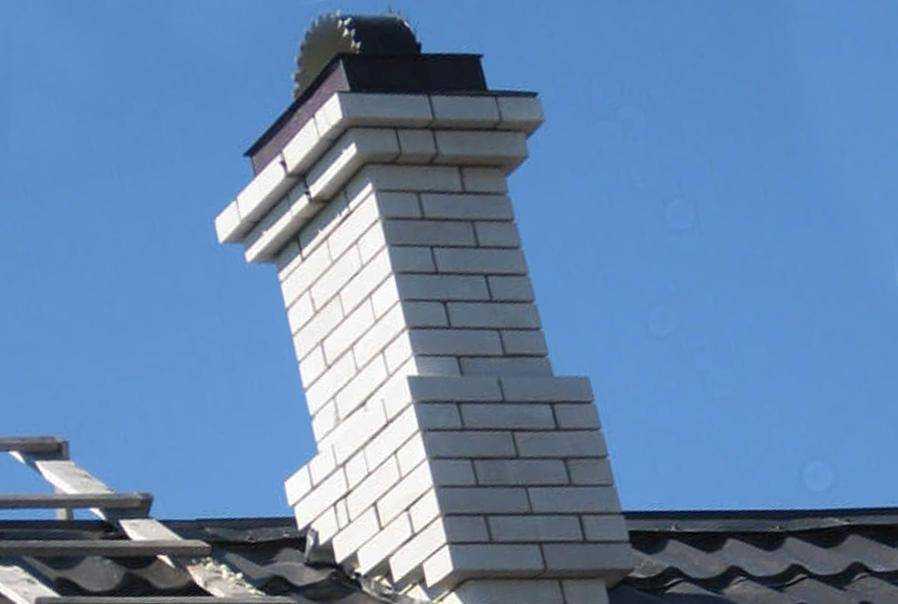

Дымоход может иметь наклон до 30 градусов со смещением в сторону не более 100 см. Такие отрезки должны быть одного сечения, равного сечению вертикальных отрезков с гладкими стенками.
