Как сделать штробу под проводку. штробление несущих стен

Перенос розетки для электроплиты, стиральной машины, другой бытовой техники

На кухнях часто требуется перенести розетку для электроплиты. Технология монтажа не сложная, но требующая ювелирной работы от мастера и определенных навыков. Так, необходимо смонтировать распаечную коробку, провести кабель к месту расположения новой розетки, при этом, правильно соединив старые и новые провода, установить новую розетку

Важно точно рассчитать марку и сечение проводов, провести разметку нового соединения, сделать при необходимости штробы и уложить гофру с кабелем

Москвичи нередко делают заказ на перенос розеток для стиральной машины, других электроприборов (фен, джакузи) в ванных комнатах. В этом случае только специалист может грамотно провести монтаж электроточек, УЗО, автоматическоговыключателя. Наши мастера помогут вам выбрать оптимальный и экономичный вариант замены электрики, устранения неполадок или дискомфорта в быту. В каких-то ситуациях достаточно будет переноса блока розеток и выключателей, в других потребуется замена проводки с прокладкой кабель-каналов, монтажом электрощита

Важно учесть, что перенос розеток на перегородках из гипсокартона отличается от монтажа на бетонных стенах, что открытая проводка больше подходит для офисных помещений, а не для квартир – словом, знать все нюансы и специфику. Обратившись к нам, вы можете быть уверены в профессионализме наших мастеров, а значит, и в отличном результате!. Москвичи для приглашения мастера могут обратиться по телефонам, указанным на сайте , или там же на сайте оформить письменную заявку

Примерные цены указаны в прайсе, точная стоимость определяется мастером исходя из ситуации. На каждую заявку составляется договор, по окончанию работ – акт приемки-передачи. Стоимостьуслуг очень доступная, при этом мы гарантируем качество, аккуратность, оперативность!

Москвичи для приглашения мастера могут обратиться по телефонам, указанным на сайте , или там же на сайте оформить письменную заявку. Примерные цены указаны в прайсе, точная стоимость определяется мастером исходя из ситуации. На каждую заявку составляется договор, по окончанию работ – акт приемки-передачи. Стоимостьуслуг очень доступная, при этом мы гарантируем качество, аккуратность, оперативность!

Перенос розетки своими руками может потребоваться во ремонта, после приобретения новой техники или при желании сделать расположение электрических разъемов более удобным

При самостоятельном выполнении этой задачи важно строго придерживаться правил проведения электротехнических работ: игнорирование норм способно привести к несчастному случаю или возникновению аварии

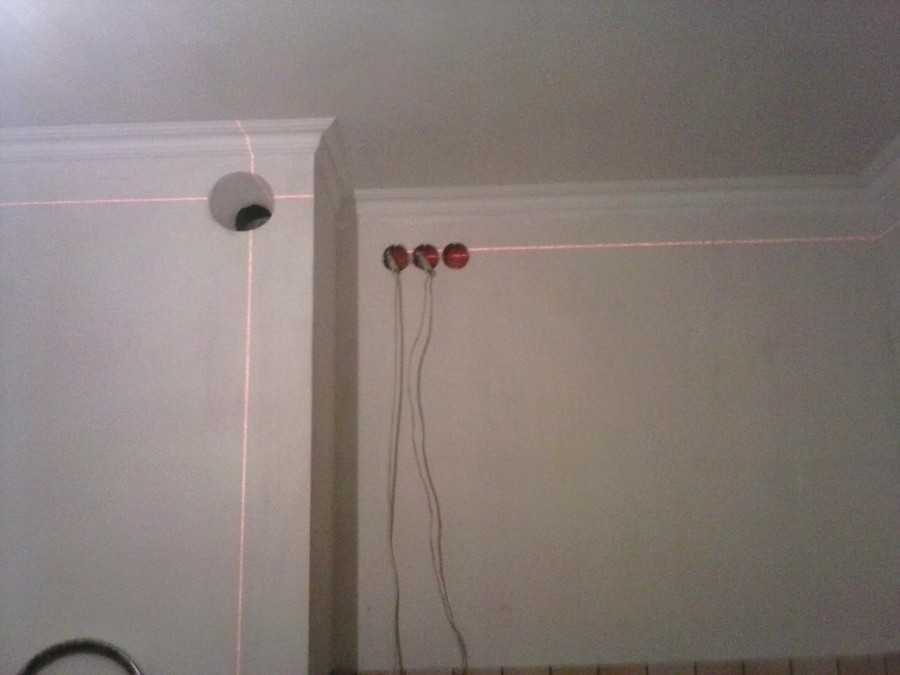

Работу начинают с определения будущего местоположения розеток и составления схемы. После этого проверяют участки стены на предмет скрытой проводки – если пропустить этот шаг и начать прокладывание кабеля по отрезку, по которому уже проходит проводка, может возникнуть аварийная ситуация.

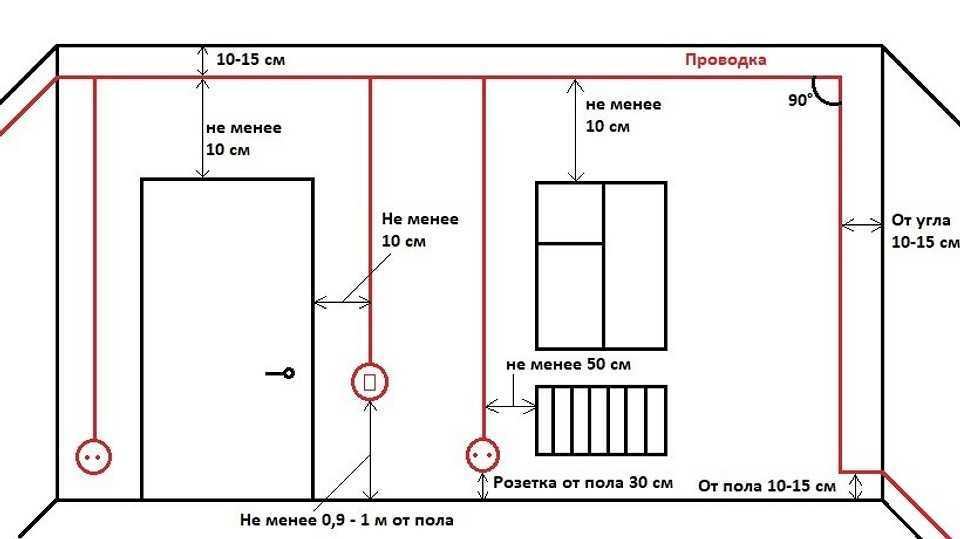

Важно! В соответствии с требованиями НБП и ГОСТ, прокладывать кабель можно только по горизонтальным и вертикальным линиям, использовать метод укладки по диагонали нельзя. При составлении схемы нужно учитывать, что между линией потолка и кабелем оставляют минимум 20 см. Чтобы определить, свободен ли выбранный участок стены, изучают проект или схему электропроводки в квартире – документ можно запросить у электрика, состоящего в штате управляющей компании дома

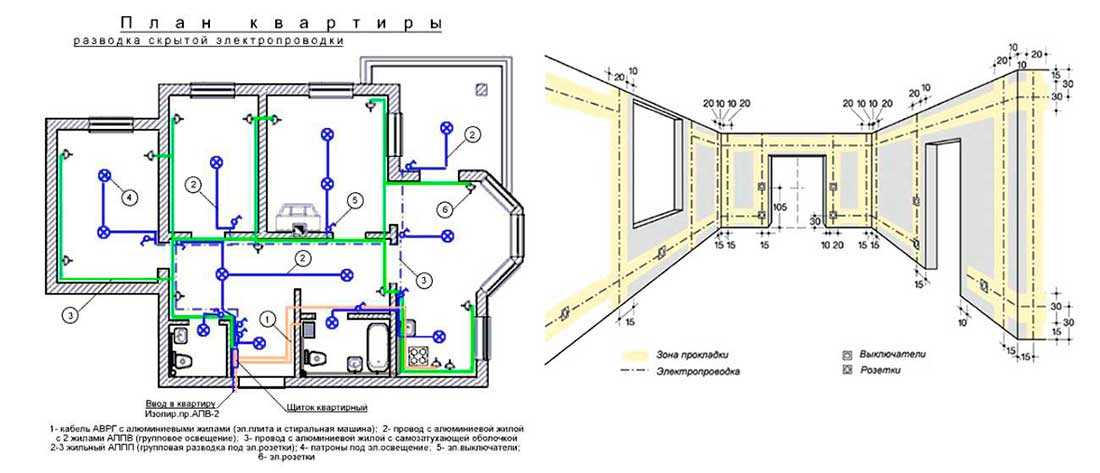

Чтобы определить, свободен ли выбранный участок стены, изучают проект или схему электропроводки в квартире – документ можно запросить у электрика, состоящего в штате управляющей компании дома.

Если найти план не удалось, можно пригласить специалиста, чтобы он помог определить места расположения скрытой проводки.

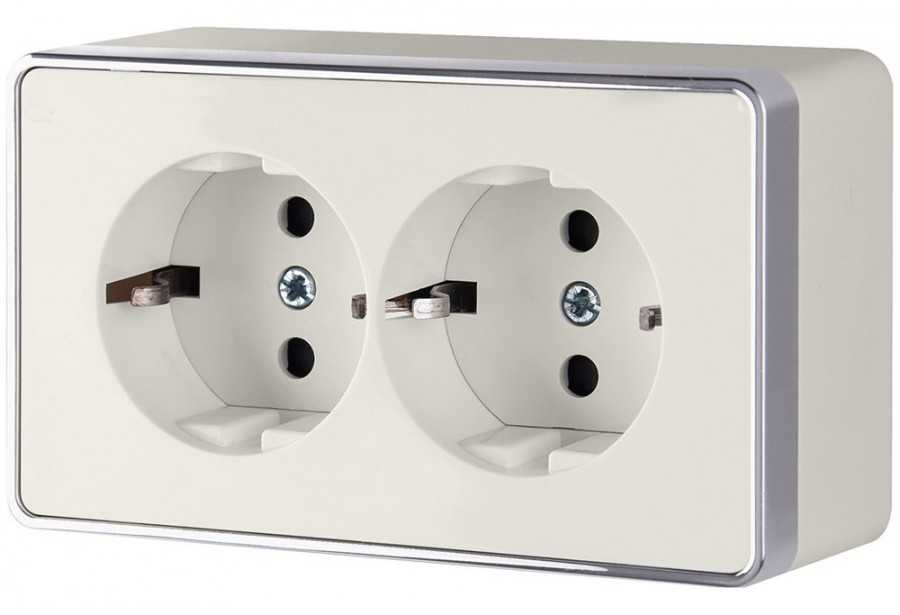

Установка и подключение тройной розетки в новом месте

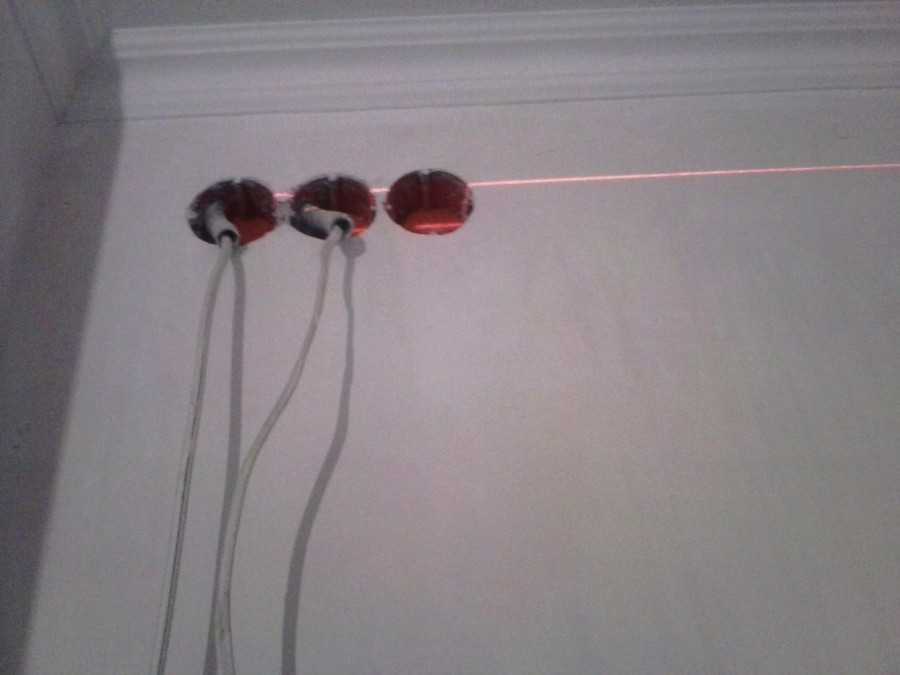

Теперь нам нужно определиться с местом, где будет располагаться новая розетка. Нужно хорошо подумать перед тем, как начинать сверлить отверстия. И так, определяемся с местом розетки, и приступаем к проделыванию круглых отверстий специальной фрезой и перфоратором. Так, как в этой комнате нет электричества, необходимо воспользоваться удлинителем, чтобы подключить перфоратор к сети 220 Вольт. Сейчас мы полностью разберем вопрос, как перенести розетку.

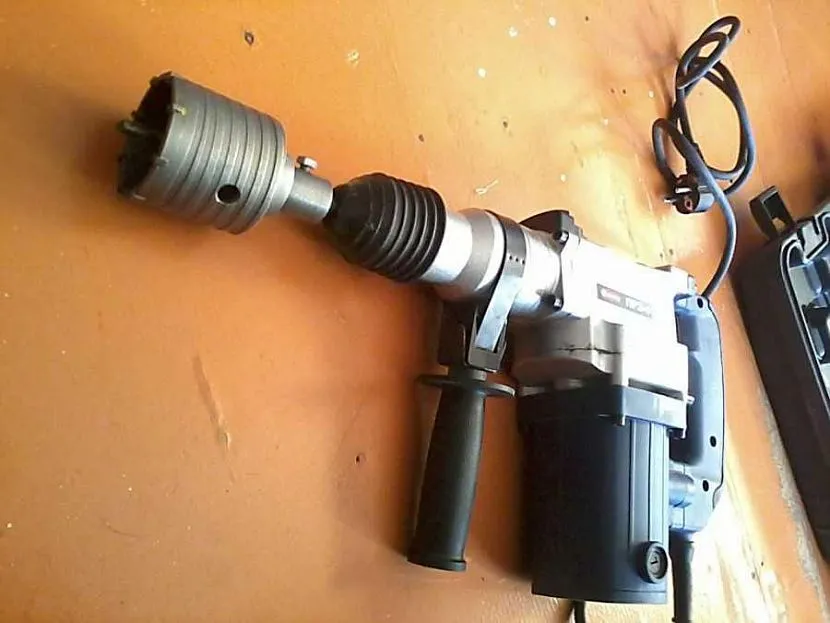

ШАГ 1: сверлим отверстие под монтажную коробку. С местом уже определились, теперь нужно переходить к самому главному и ответственному этапу – сверление отверстий под монтажную коробку. В нашем случае, монтажная коробка состоит из трех секций, поэтому нужно просверлить три круглых отверстия в ряд, чтобы установить монтажную коробку. Мощный перфоратор и кольцевой резец (коронка) нам очень сильно в этом помогут. Просверлить все три отверстия нужно строго в одной линий, чтобы тройная розетка без труда поместилась.

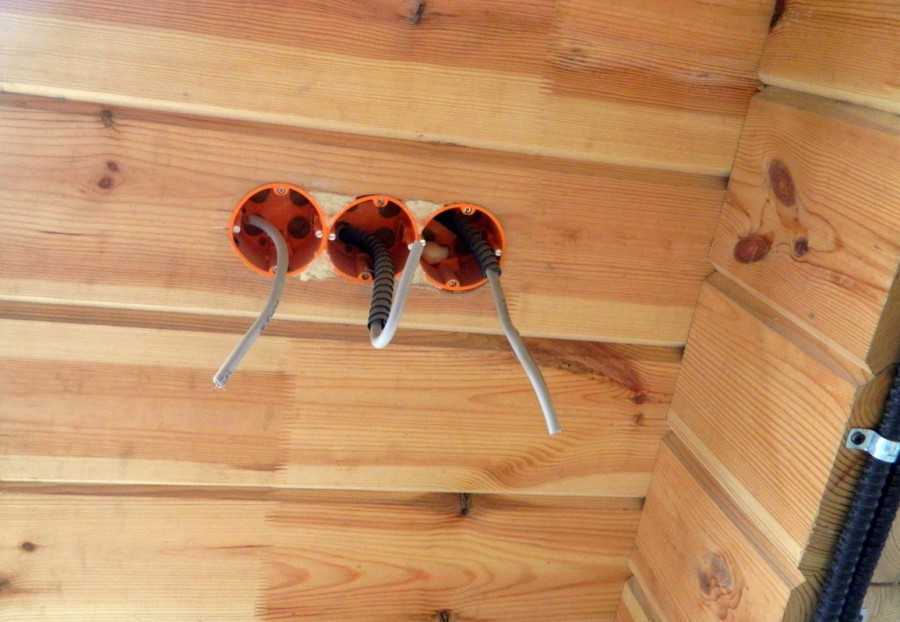

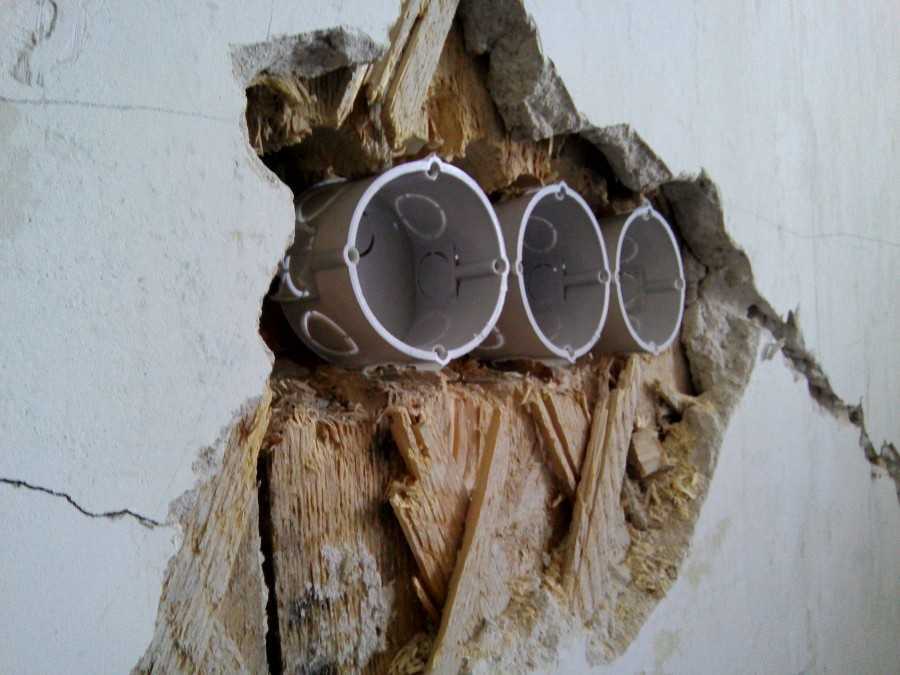

ШАГ 2: монтажная коробка. Для того, чтобы перенести розетки, необходимо установить новую монтажную коробку. После того, как все три отверстия просверлены, переходим к установке коробки. Вставляем ее на свое место, и фиксируем ее дюбелями. Возможно она и так плотно зайдет в свое посадочное место, но для более уверенной фиксации используем дюбеля.

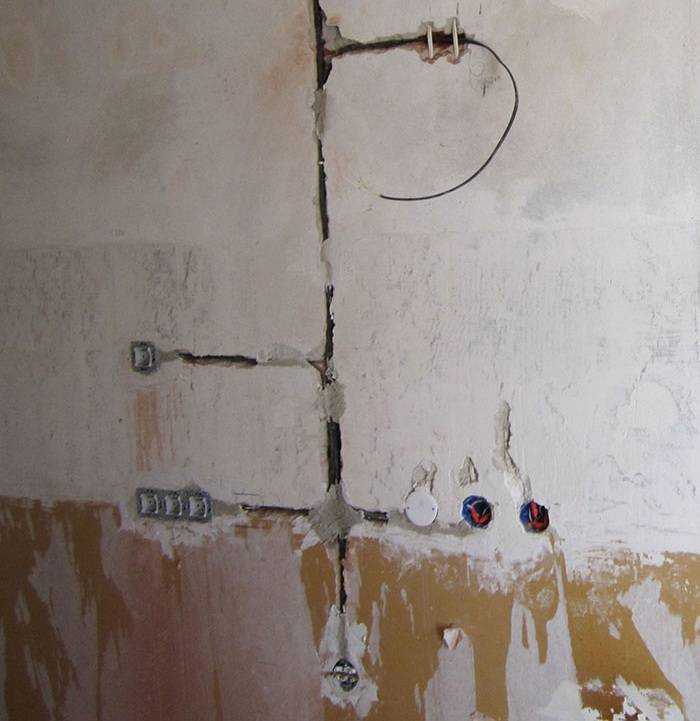

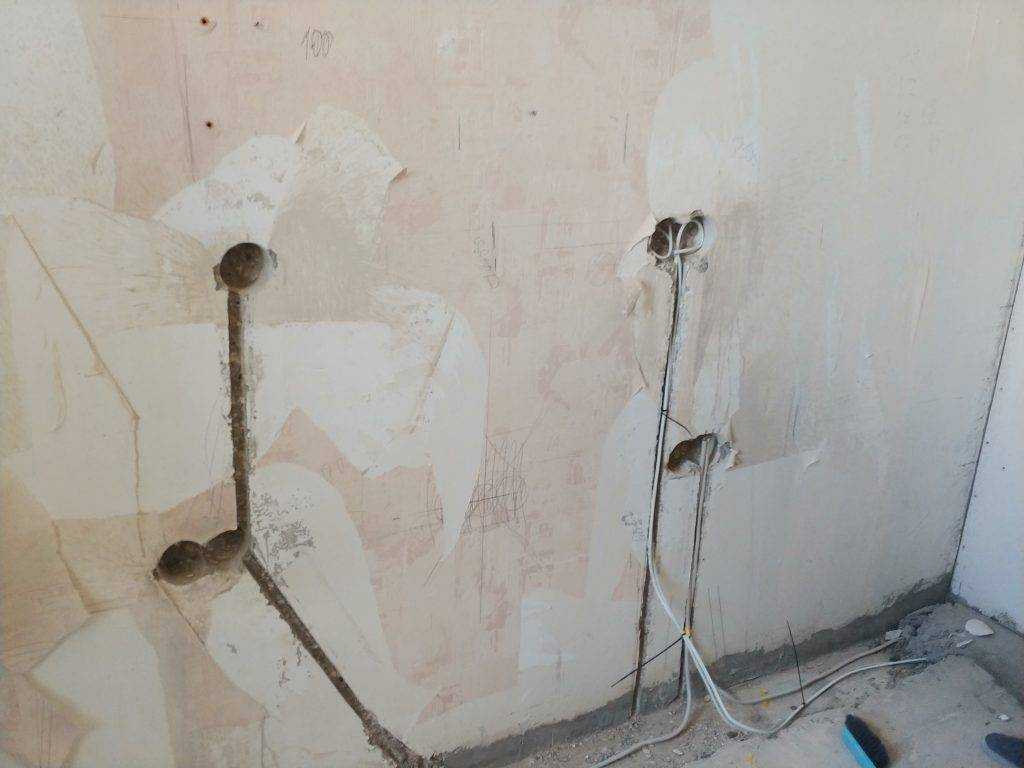

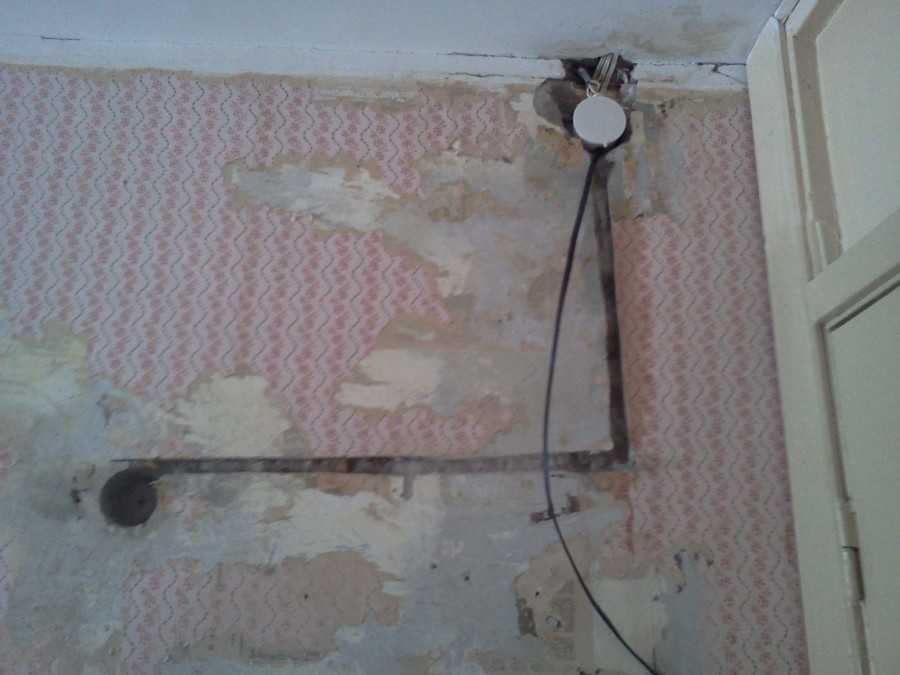

ШАГ 3: штробление под проводку. Теперь необходимо проштробить стену для укладывания нового кабеля для розетки. Была куплена специальная штробильная лопатка на перфоратор. С ее помощью мы аккуратно и быстро проделаем необходимую канавку для кабеля. От новой розетки проделываем углубление к месту, где новый кабель будет соединяться со старыми проводами.

ШАГ 4: подключение кабеля. Для того, чтобы правильно перенести розетку, необходимо использовать новый кабель. Укладываем кабель в канавку и начинаем подключать. Возле старой розетки была распределительная коробка. Именно там мы и будем подключать новый кабель. Берем трехпроводной кабель необходимой длины (берем с запасом 15-20 см), подключаем фазу, ноль и землю. Их легко можно найти специальной отверткой с индикатором. Она и покажет вам, что и где находится. Можно соединить все скрутками, но для большей надежности и защищенности мы использовали специальные соединительные муфты.

Теперь переходим к подключению к самой розетке. Здесь все намного проще. В нашей розетке находятся специальные токопроводящие пластины, которые равномерно распределяют напряжение по всем трем выходам. Подключаем ноль, фазу и землю к соответствующим контактам, зажимаем их винтиком, и все, на этом подключение завершено. Работать будет в любом случае.

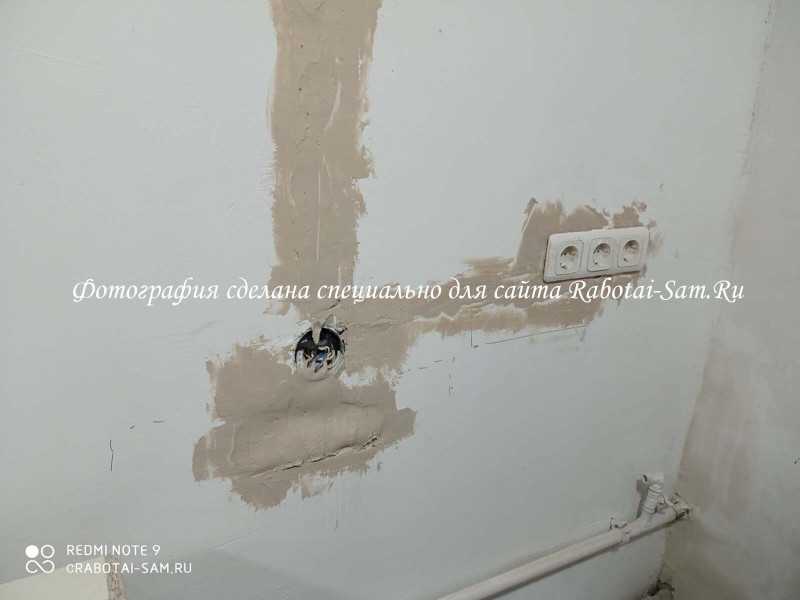

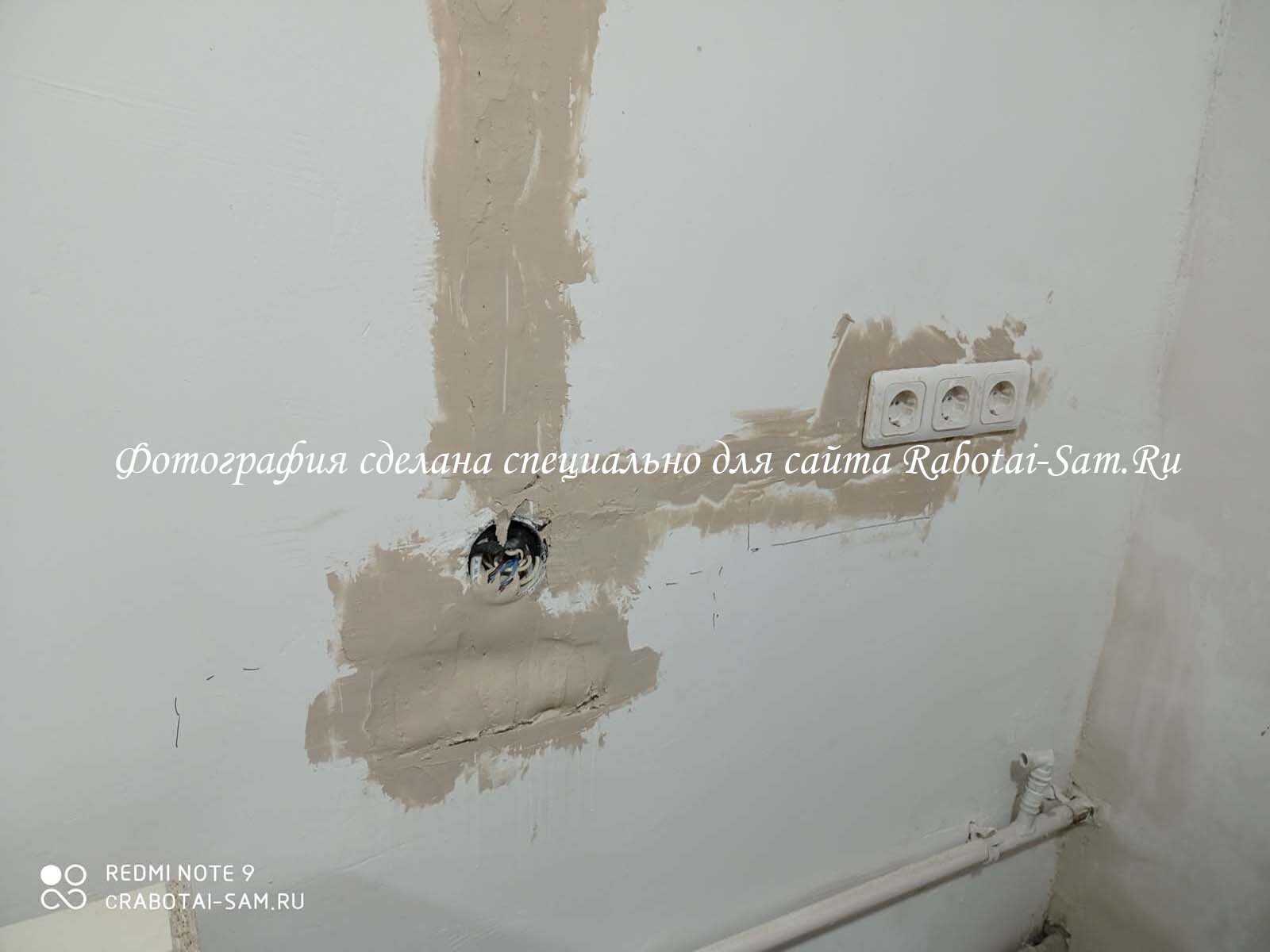

ШАГ 5: шпатлевка. Теперь необходимо зашпатлевать все, что мы натворили. Зашпатлевываем старую розетку, проштробленную канавку под кабель, и вокруг монтажную коробку. Распределительную коробку не трогаем! Также необходимо выровнять поверхность стены, где находится монтажная коробка розетки. Ждем полного высыхания и переходим дальше.

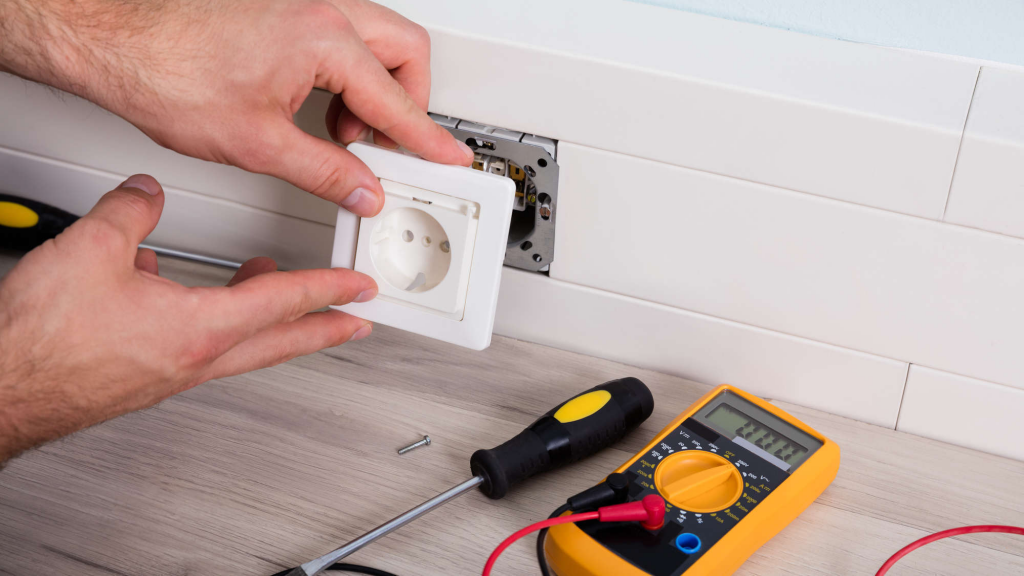

ШАГ 6: установка основания розетки. Перенести розетку своими руками – легко, если вы этого захотите. На данном этапе пошаговой инструкции нам необходимо установить основание тройной розетки в монтажную коробку. Если вы все сделали правильно, то вам нужно будет всего лишь вставить основание, и зафиксировать все при помощи нескольких винтиков на корпусе. Если это не получается, тогда нужно смотреть, что мешает, и устранять проблему на месте.

ШАГ 7: рамка. Пришло время наводить красоту и доделывать финальные штрихи. Рамка без труда устанавливается на свое место и фиксируется небольшими винтиками к основанию розетки.

На этом наша пошаговая инструкция, как правильно перенести розетку, завершена. Для специалиста это не займет много времени. Как правило, уходит 30 – 40 минут от начала и до конца процесса. У новичка такая работа может занять до двух часов. Не бойтесь делать что-то своими руками. Мы стремимся к тому, чтобы научить вас делать все простые (и не очень) работы по дому своими руками. Оставайтесь с нами на связи, впереди много полезной информации.

Технология создания шлейфа

Для создания рядом со старой розеткой нового электрического подключения используется шлейфовый метод. С помощью такого варианта переноса можно получить два функционирующих разъема.

Для создания новой точки таким способом необходимы вспомогательные инструменты – индикаторная отвертка, короб для розетки, острый нож ля зачистки жил, перфоратор с насадкой для вырезания углубления в стене, провод и молоток. Также потребуется простая плоская отвертка и плоскогубцы.

Шлейфовый метод – способ создать рядом со старой розеткой нового подключения

Для прокладки провода можно выбивать углубление в стене или использовать накладные панели, которые фиксируются на поверхности. Процесс монтажа состоит из таких этапов:

1. Розетка в комнате обесточивается и отмечается место установки нового разъема.
2. В установленном месте вырезается проем для короба. Для этого используют перфоратор с коронкой.
3. В углубление уложить и закрепить кабель, а один его конец провести внутрь короба через заднюю стенку.
4. Надежно закрепить подрозетник с помощью гипсового раствора или фиксирующих лапок, которые предусмотрены в некоторых моделях.
5. Один конец кабеля подключается к старой розетке, а другой к контактам новой. Все подсоединения осуществляются параллельно – «нулевой», «фаза», «заземление».
6. Каждая жила в блоке должна быть надежно изолирована. После подключения разъем закрепляется в коробе и накладывается декоративная защитная панель.

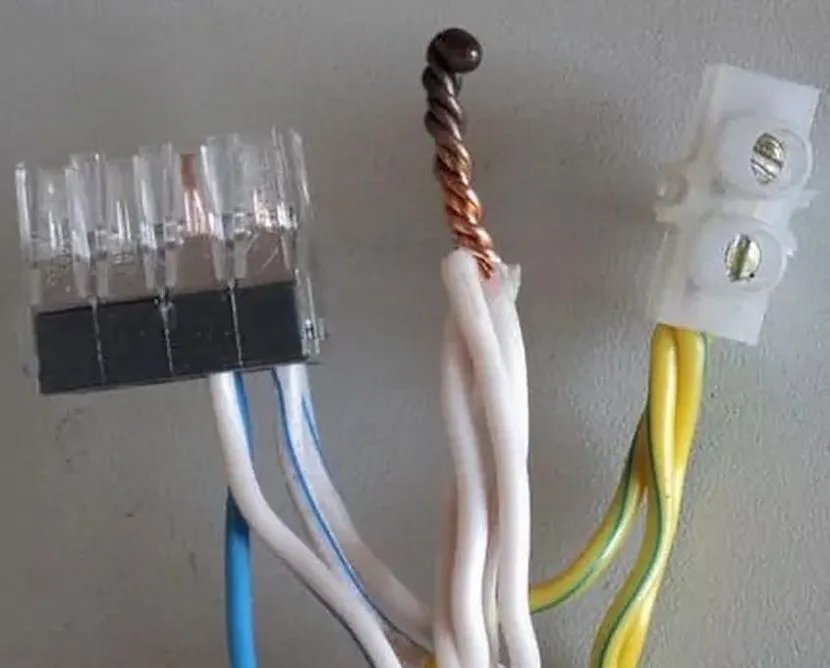

Варианты соединений

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

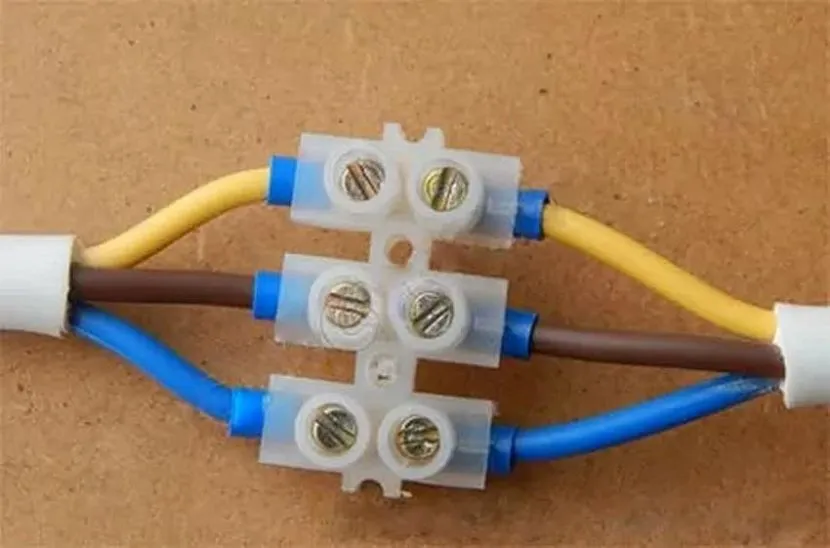

Соединение переходными клеммниками под винт

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

Пружинные клеммы оснащаются рычажным механизмом. Использование пружинных клемм допустимо как для алюминиевых, так и для медных проводов.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция

Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Фиксация пластиковыми колпачками

В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.

Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.

Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров. Обхватить провод пассатижами с двух сторон и создать плотную скрутку

Важно не перестараться, затягивая жилы, так как провод может переломиться. Скрученные провода припаять припоем с канифолью

Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Обратите внимание! Некоторые домашние мастера стремятся ускорить остывание скрепленных проводов после пайки погружением в холодную воду. Делать этого категорически нельзя, так как из-за резкого температурного перепада металлическая поверхность покрывается микротрещинами, что снижает качество смычки

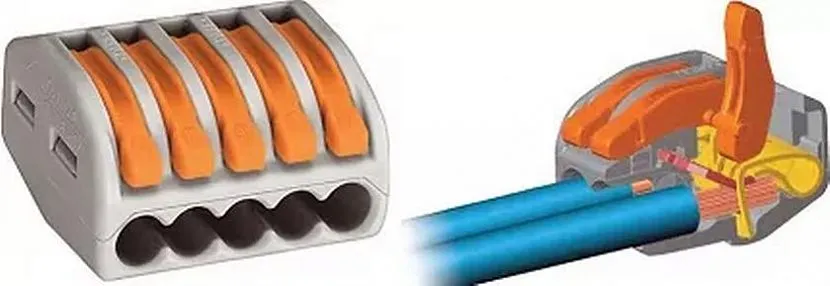

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

• Скрутку.
• Сварку или припой.
• Клеммники.
• Пружинные клеммы.
• Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Метод удлинения проводника

Когда вновь устанавливаемое устройство планируется вдали от бывшего узла, то пользуются методом, предусматривающим удлинение проводника. При этом методе возможно использование старой коробки. Последовательность действий:

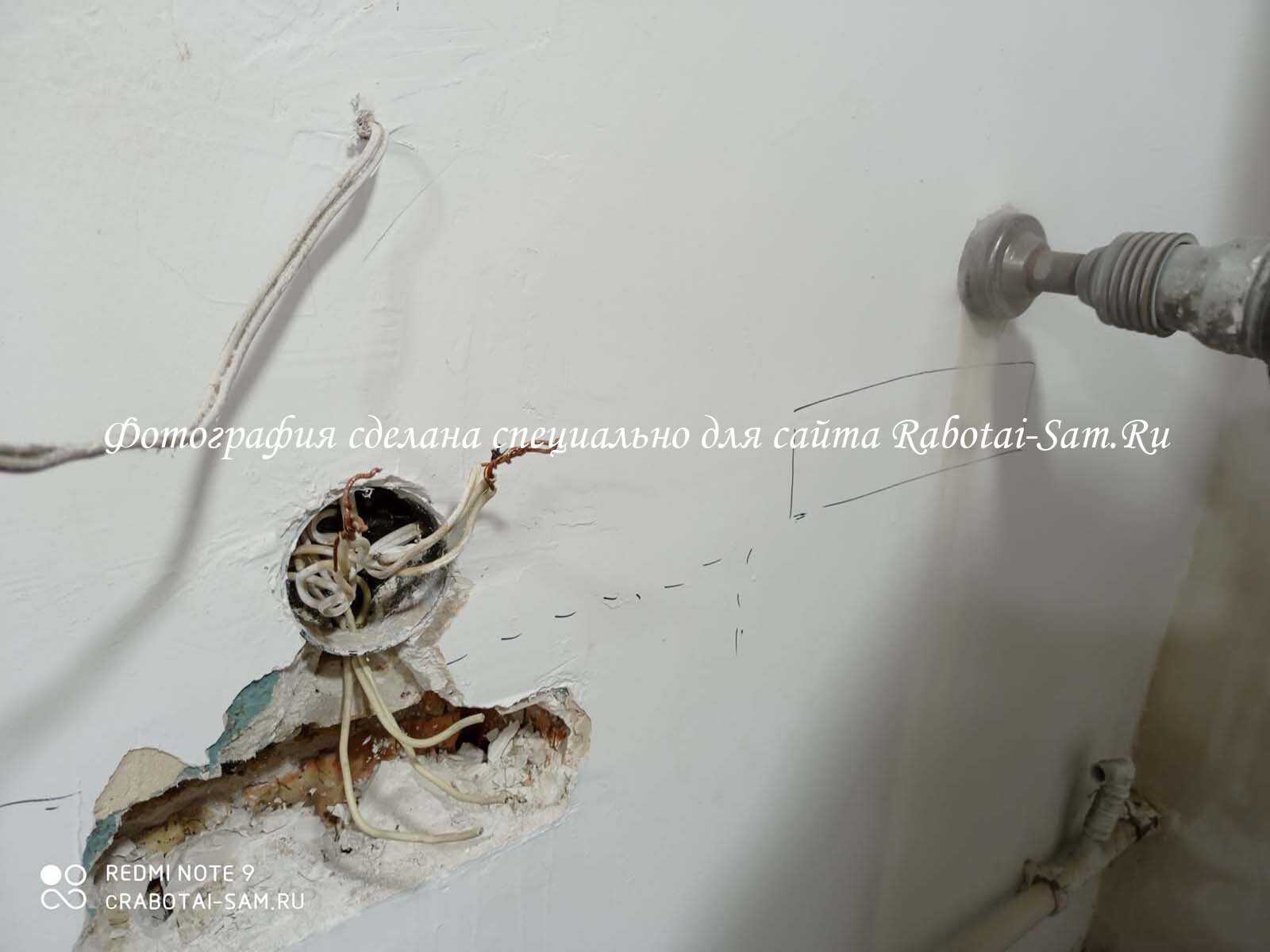

1. разработать на поверхности стены штробу от предыдущей точки к новой;
2. просверлить штробы под розетку;
3. обесточить сеть;
4. произвести демонтаж б/у розетки путем соединения в ее коробке проводов — нового и старого;
5. протянуть кабель до штрабы;
6. завести проводник в обновленную коробку, после чего установить ее;
7. подсоединить проводники к обновленному устройству и прикрыть крышкой;
8. зашпаклевать новую штробу.

Чтобы соединить проводники, используются:

Клеммы на пружинах и колодки с клеммами. Первые пригодны для проводников медных и алюминиевых, а вторые для алюминиевых проводников, отличающихся повышенной хрупкостью, лучше не использовать. Колодки бывают одноразового и многоразового использования.

Зажимы для изоляции. Они бывают нескольких цветов, которыми хорошо маркируются жилы (“фазовое”, “нулевое”, “заземленное”).

Скручивание и спайка. Надежнее всего сваривание с помощью паяльника. Кабельные оконечности скручиваются и погружаются в емкость с припоем. После спайки наматывается изолента.

Монтаж кабель-канала

При выполнении прокладки кабель-канала многие опытные электрики предпочитают работать «с конца».

Но сначала следует определиться с новым месторасположением розетки. При этом необходимо учесть, что стандартная длина пластиковых каналов составляет 2 м. Рекомендуется в процессе работы сделать как можно меньшее количество стыков, по возможности укладывая кабель в цельный канал.

Кабель-канал обрезается до необходимой длины, прикладывается к стене и крепится при помощи саморезов или клея.

При выполнении монтажа необходимо сделать важное замечание. Чаще всего внутренние стены квартир или индивидуальных домов представляют собой не что иное, как перегородку, выполненную из блоков толщиной порядка 60 мм. Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума

Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума

Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой.

Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума. Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой.

По этой же причине на внутренних стенах из-за их недостаточной толщины, затруднительно выполнить внутреннюю проводку, а потому предпочтение следует отдать розетке наружной установки.

При закручивании саморезов работу можно облегчить применением шуруповерта, позволяющего с минимальными усилиями и с высокой скоростью выполнить монтаж.

Для улучшения прилегания канала к поверхности стены следует заранее осмотреть материал на наличие в нем специальных отверстий. Если они отсутствуют, то необходимо просверлить их сверлом небольшого диаметра — примерно 4,5 мм.

Создание шлейфа

Такой способ безопаснее предыдущего, он заключается не просто в перемещении розетки выше или ниже, а обустройстве новой розетки рядом со старым источником питания.

Основное его преимущество – возможность создать новую точку питания, при этом сохранив старую.

Для того, чтобы выполнить работы данным методом, вам понадобится приобрести кабель соответствующего сечения и подрозетник. Касаемо инструментов, для монтажа пригодятся плоскогубцы, перфоратор, индикаторная отвертка, молоток, обычная плоская отвертка.

Применение такого способа позволит ответить на волнующий многих вопрос: «Как перенести розетку без штробления?», ведь зачастую, затевая такую небольшую процедуру, хозяевам дома не хочется начинать косметический ремонт, необходимый для заделывания новых отверстий в стене.

Последовательность действий осуществляемых работ следующая:

• отключите питание розетки, от которой планируется вывести новую точку;
• с помощью индикаторной отвертки убедитесь, что на клеммах отсутствует ток;
• подготовьте место для новой розетки, создайте отверстие в стене для подрозетника;
• зафиксируйте новый подрозетник;
• отмерьте нужную длину кабеля для питания создаваемой точки;
• подключите провод к клеммам старого и нового устройства;
• установите декоративную крышку и проверьте работоспособность источника питания;
• спрячьте провод в кабельный канал.

Данный метод также позволит скрыть проложенный кабель, однако в этом случае необходимо произвести штробирование стен с помощью перфоратора и по окончанию работ провести внутреннюю отделку части стены в помещении.

В переносе розеток с одного места на другое нет ничего сложного. Главное, изучить как можно больше информации по данному вопросу, тщательно разобраться в основных этапах процесса, придерживаться приведенных в данной статье советов и рекомендаций, четко следовать правилам техники безопасности. Тогда успех ваших начинаний будет гарантирован.

Как правильно соединять провода

Для того, чтобы расположить розетку на новом месте, к ней сначала нужно подвести кабели. При этом обычно возникает необходимость удлинить их. При этом надо в качестве продолжения использовать провода такого же сечения и материала.

Для этой цели могут быть применены различные способы, обеспечивающие выполнение надёжного подключения. Иногда при этом используются пружинные соединения и клеммные колодки.

Инструмент для штробированияИсточник electrikmaster.ru

В первом случае применяется механизм с прижимом. В нужные отверстия вставляются провода, которые необходимо соединить. Затем их сдавливают соответствующими им рычажками.

Как используют пружинные клеммыИсточник sovet-ingenera.com

Применяются различные типы таких колодок. Одноразовые не допускают повторного подключения. В устройствах для многократных подсоединений для закрепления проводов используются пружинные рычаги.

В клеммных колодках в пластиковые отверстия вставляются провода. Их закрепляют при помощи винтов.

Применение клеммных колодокИсточник sovet-ingenera.com

Этот способ избегают применять для алюминиевых проводов. Это связано с тем, что под давлением они являются хрупкими.

Также распространено применение пластиковых колпачков. Чтобы ими воспользоваться, необходимо оголить соединяемые концы проводов и зачистить их. После этого их скручивают вместе и закрепляют специальной пружиной, затем помещают в колпачок. Этот вариант сочетает простоту и надёжность выполнения соединения.

Различные виды коммутации проводовИсточник sovet-ingenera.com

Соединить провода можно при помощи скрутки и пайки. Для этого необходимо выполнить следующие действия:

• Снять изоляцию с соединяемых концов проводов.
• Зачистить их.
• Скрутить провода вместе.
• После этого соединение надо запаять. Когда оно остынет, нужно будет обмотать его изолентой.

Не рекомендуется ускорять остывание при помощи погружения в холодную воду, так как в этом случае будут образовываться микротрещины.

Различные виды коммутации проводовИсточник sovet-ingenera.com

Способ №2 – Удлинение провода

Второй способ самостоятельно перенести розетку в квартире – просто продлить электрическую линию к новой штробе. В этом случае придется разрушить стену, но все же данный вариант более правильный, чем первый.

Технология выглядит следующим образом:

1. Отключаем автоматический выключатель розеточной группы.
2. Индикаторной отверткой проверяем отсутствие тока на клеммах.
3. Снимаем декоративную крышку и вытягиваем корпус из штробы.
4. Перфоратором создаем штробу к новой точке подключения.
5. Удлиняем линию, скрепляя жилы между собой скруткой либо другим способом соединения проводов.
6. На месте старой штробы устанавливаем распределительную коробку и укладываем в нее место скрепления жил.
7. Устанавливаем подрозетник и подключаем розетку к сети.

Вот так можно осуществить простой перенос розетки со штроблением на другую стену либо даже в пол (иногда используется и такой вариант)

Обращаем Ваше внимание на то, что удлинять кабель необходимо кабелем точно такого же сечения и металла изготовления. Если Вы не знаете, какой диаметр старых жил, рекомендуем ознакомиться с инструкцией по определению сечения кабеля

Также может возникнуть более простая ситуация — розетку нужно перенести ближе к распределительной коробке и провод придется не наращивать, а укорачивать. В этом случае все проще – создаем новую штробу, укорачиваем линию и осуществляем монтаж изделия.

Главная ошибка, которую могут допускать электрики при использовании этого метода – соединение удлиненного провода закладывается в старую штробу подрозетника и замазывается алебастром. Так делать категорически запрещается, т.к. в этом случае доступ к соединителям будет закрыт, хотя они выходят из строя чаще, чем цельный участок электросети!

Меры безопасности

При переносе розетки в другое место следует соблюдать такие правила безопасности:

• начинать работу только удостоверившись на сто процентов, что розетка обесточена;
• не переносить розетки на мокрой стене или в помещении с повышенной влажностью;
• не размещать розетку на расстоянии менее пятидесяти сантиметров от газовых приборов, батарей или трубопроводов из стали;
• подключать подачу тока можно только к хорошо заизолированным проводам;
• работать только инструментами с ручками из изолирующего материала;
• ни в коем случае не дотрагиваться до проводов руками.

Перенести розетку в удобное место совершенно не сложно. Главное выбрать подходящий способ перемещения, изучить правила монтажа и соблюдать все меры безопасности работы с электричеством.

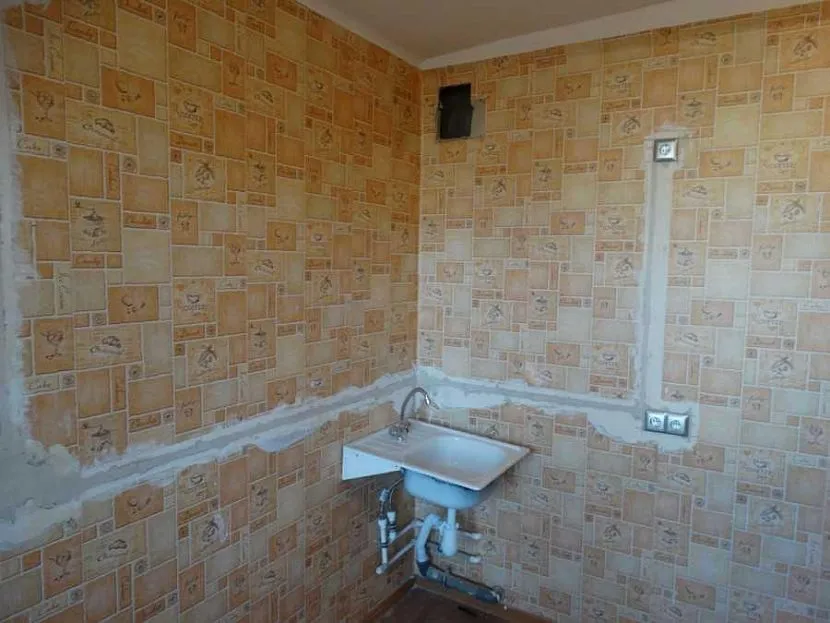

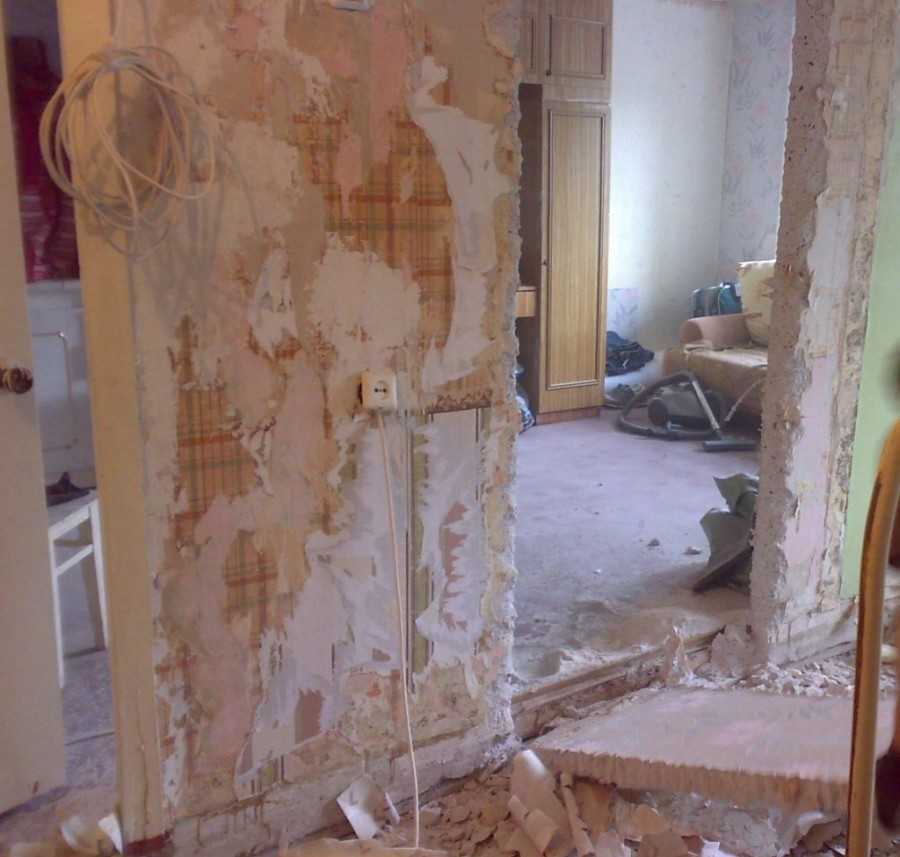

Последствия штробления в панельном доме

Всем привет! Обычно ответы на на все свои вопросы я находил через поиск, спасибо форуму и его обитателям! Но сейчас решил спросить совета. Суть вот в чем:

Пару лет назад я затеял ремонт в ванной комнате. Дом — обычная панелька, серия П-30. Через один известный портал, этакую социальную сеть для заказчиков и бригад, были найдены исполнители. Исполнители в конечном счете оказались на редкость недобросовестными, но речь пойдет только об одном моменте. Для прокладки труб они проштробили несущую стену, причем по горизонтали. На толщину от 20 до 30 мм (под 20мм полипропилен). Волноваться об этом я начал именно сейчас из-за того, что стал осваивать технологии проведения работ и «что можно, а что нельзя». Теперь думаю что с этим делать. Фото прикладываю. Может кто знает какова толщина указанной стены? Стоит ли обращаться с этим вопросом в МНИИТЭП? (институт, проектировавший дом). Словом, хочу услышать мнение людей. К сожалению, фото с проштробленными, но не штукатуренными стенами нет.

До 3-х см-в глубину и до 3-х м в длину — разрешено технологически, но на практике этого не соблюдается. Если до сих пор проблем не возникло, не волнуйтесь — все нормально. Толщина штукатурного слоя также компенсирует вмешательство в плиту.

Спасибо! Надеюсь и правда ничего страшного не произойдет.

Событие уже произошло.

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Обратите внимание на фото, кабинка демонтирована

причём пару лет назад —кабинку можно штробить в любых направлениях —ничего кроме собственного веса не держит

Ага. Фотки и план — с разных объектов.

А какой нормативный документ это разрешает, мне для общего развития.

видимо, tom не обратил внимания на горизонтальное штробление. ранее было Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы»:

Приложение 2 ПЕРЕЧЕНЬ ОГРАНИЧЕНИЙ НА МЕРОПРИЯТИЯ (РАБОТЫ) ПО ПЕРЕУСТРОЙСТВУ ПОМЕЩЕНИЙ В ЖИЛЫХ ДОМАХ

1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

План зеркальный по отношению к моему, но суть отражает. На большинстве ресурсов выложен именно такой вариант.

Ага. Фотки и план — с разных объектов.

Уже ознакомился с этим документом, жаль два года назад я о нем не знал, а доверился «опыту» бригады

1. В жилых домах типовых серий не допускается: 4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами. 4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов. 4.3. Устройство дополнительных проемов в стеновых панелях смежных по высоте помещений без согласования с проектной организацией — автором проекта жилого дома или его правопреемником, а при их отсутствии — без дополнительной экспертизы.

сейчас ( с 01.01.2012г.) ПП-580.

это все для Москвы. в регионах другие номера Постановлений.

голоса

Рейтинг статьи

Как перенести оптическую розетку

Предназначение оптических устройств – соединение оптоволоконных проводов при прокладке звуковых, компьютерных сетей. Подобные работы входят в компетенцию сотрудников профильных компаний, но иногда возникает вопрос, как перенести розетку в помещении самостоятельно – во время ремонта, перепланировки или вследствие обрыва линии.

Перед тем как перенести оптическую точку на новое место, также необходимо разработать схему расположения, определив оптимальное, учесть, какие устройства планируют подключить. Дальнейший алгоритм работ следующий:

• при необходимости демонтировать старую точку;
• в соответствии со схемой отметить место установки новой точки;
• удлинить оптоволоконный кабель, заменить патч-корд;
• проложить проводку до места монтажа – в кабель-канале, под плинтусом или в штробе;
• установить новую оптическую розетку;
• сварить электропроводку с патч-кордами, обезопасив место соединения оптоволоконной гильзой;
• лишний провод аккуратно спрятать в коробке;
• подключить устройства, проверить уровень сигнала.

С переносом точки электропитания или целого блока розеток может справиться любой хозяин. Достаточно лишь запастись терпением и не отступать от инструкций, учитывая правила безопасности.
