Снип электропроводки частных домов

Способы установки розеток и выключателей

Накладная и встраиваемая розетка Установка розеток и выключателей, как и проводка, может быть выполнена открытым и закрытым способом.

Первый вариант применяется для обустройства помещений, стены которых сделаны из горючих материалов или их толщина недостаточна для установки монтажных коробок (подрозетников). В некоторых случаях такое решение принимается для экономии сил и времени в процессе строительства или при выходе из строя ранее проложенной проводки. Крепление проводится непосредственно на несущую поверхность. Недостатки наружной установки заключаются в том, что корпуса приборов на 4-6 см выступают над поверхностью стен и портят интерьер помещений

Кроме этого увеличивается вероятность повреждения или сноса изделия при неосторожном передвижении, переносе мебели и крупной бытовой техники

Закрытый способ монтажа розетки может применяться в сочетании со всеми видами прокладки кабеля. Предварительно в стене делаются отверстия, в которые на шпаклевку крепятся пластиковые стаканы. После кристаллизации раствора осуществляется подключение розетки к проводам и ее жесткая фиксация в пластиковой коробке

Если не брать во внимание сложности штробления и сверления отверстий, такой способ надежнее, практичнее и эстетичнее

7.1.47

В ванных комнатах, душевых и санузлах должно
использоваться только то электрооборудование, которое специально предназначено
для установки в соответствующих зонах указанных помещений по ГОСТ Р 50571.11-96 «Электроустановки зданий. Часть 7.
Требования к специальным электроустановкам. Раздел 701. Ванные и душевые
помещения», при этом должны выполняться следующие требования:

— электрооборудование должно иметь степень защиты по воде
не ниже чем:

в зоне 0 — IPХ7;

в зоне 1 — IPX5;

в зоне 2 — IPX4 (IPX5 — в ваннах общего пользования);

в зоне 3 — IPX1 (IPX5 — в ваннах общего пользования);

— в зоне 0 могут использоваться электроприборы напряжением
до 12 В, предназначенные для применения в ванне, причем источник питания должен
размещаться за пределами этой зоны;

— в зоне 1 могут устанавливаться только водонагреватели;

— в зоне 2 могут устанавливаться водонагреватели и
светильники класса защиты 2;

— в зонах 0, 1 и 2 не допускается установка соединительных
коробок, распредустройств и устройств управления.

Правила монтажа электропроводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки.

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

7.1.45

Выбор сечения проводников следует проводить
согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные
четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь
сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании
трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N)
проводников, равное сечению фазных проводников, если фазные проводники имеют
сечение до 16 мм по меди и 25 мм по алюминию, а при больших
сечениях — не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N
проводников и не менее 10 мм по меди и 16 мм по алюминию независимо от сечения
фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при
сечении последних до 16 мм, 16 мм при сечении фазных проводников от
16 до 35 мм
и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно
быть не менее 2,5 мм — при наличии механической защиты и 4 мм — при ее
отсутствии.

Основные документы

Правила электромонтажа распространяются как на государственные структуры, так и на частных застройщиков. В соответствии с их положениями начальным этапом работы должна быть грамотно составленная схема проводки в квартире в многоквартирном доме. Бумага должна быть согласована в управляющей компании, которая выдает Технические условия.

Нормы прокладки электропроводки в жилых помещениях регламентированы такими актами:

1. Правила устройства электроустановок (ПУЭ) — планирование и монтаж, соединения и коммутация, применение материалов.
2. ГОСТ 31565-2012 — пожарная безопасность, предотвращение возгораний.
3. ГОСТ 50571.15-97 — правила прокладки линий, способы монтажа на различных поверхностях.
4. СП 256.1325800.2016 — заземление и безопасность, изоляция и размеры.
5. СНиП 31-110-2003 — размещение приборов, расстояние и места установки.

Нарушение правил прокладки проводки в квартире влечет за собой административную и материальную ответственность.

Начало работы

Перед тем, как монтировать проводку в квартире, необходимо составить схематический план электропроводки с расположением всех точек: розеток, выключателей, разветвительных коробок, осветительных приборов.

Для составления схемы электропроводки в квартире нужен масштабный план помещений, поскольку в таком случае легче просчитать необходимую длину электрического кабеля. Вычерчивая схему, нужно придерживаться общепринятых стандартов обозначения устройств, чтобы чертеж был понятен для любого исполнителя работ.

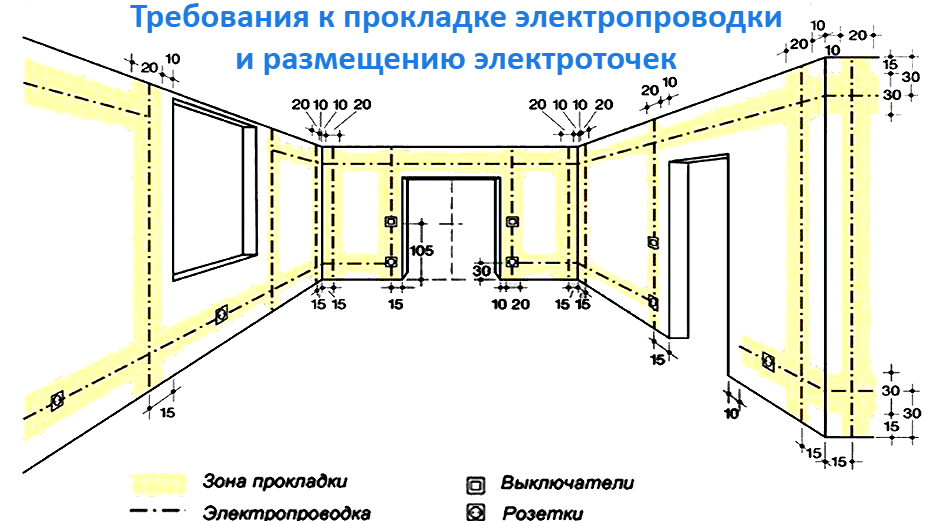

Размещение розеток и выключателей может иметь несколько стандартов. Согласно одному из них, розетки размещают на высоте 0.3-1 м от уровня полов, а выключатели на высоте 0.8-1.5 м. Эти величины не критичны и выбираются по удобству пользования. Одним из факторов выбора местоположения является расстановка мебели.

В любом стандарте необходимо придерживаться требований ПУЭ, согласно которым горизонтально проложенные провода в стенах должны отступать от потолка на расстоянии 150-200 мм, а отступы от дверных и оконных проемов должны быть не менее 100 мм.

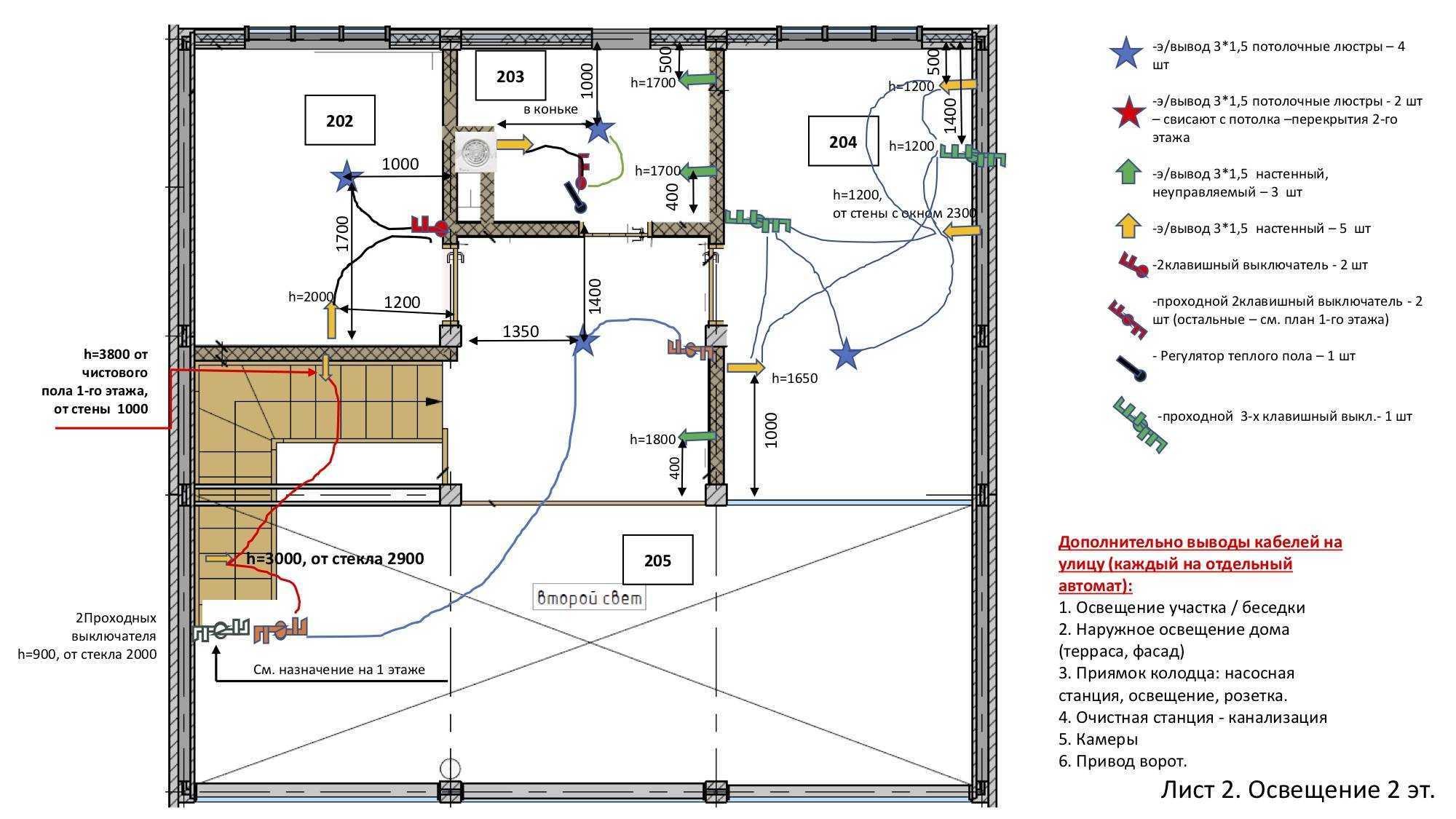

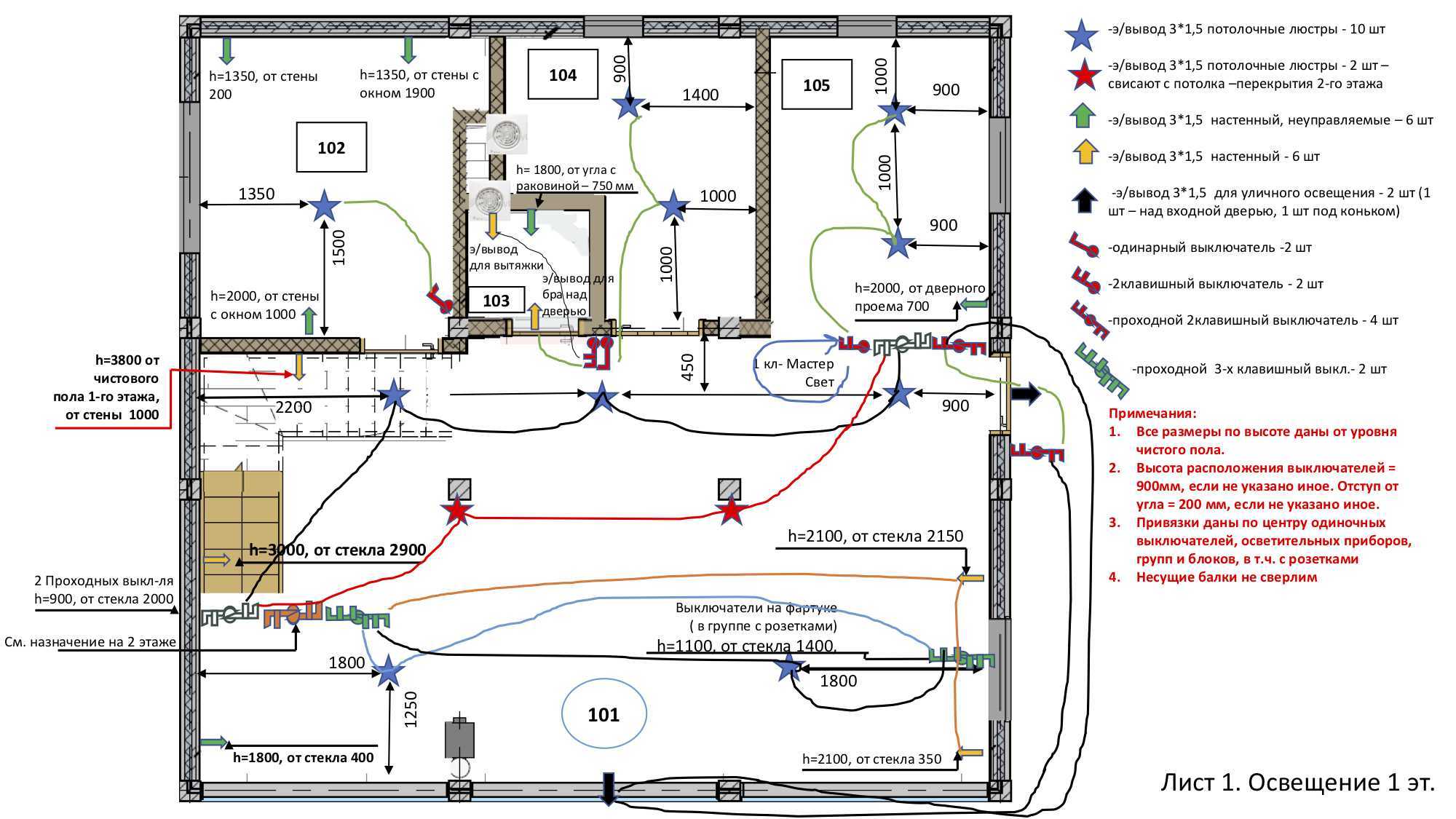

План электропроводки

Отдельно оговаривается расположение розеток и выключателей в ванных комнатах. Расстояние от коммутационной аппаратуры до токопроводящих элементов (труб канализации и водопровода) должно составлять не менее 600 мм и не менее чем на 130 см от уровня пола.

Правила техники безопасности в промышленности

Радиолюбительские схемы и самодельные конструкции

При работе с электроприборами необходимо соблюдать правила по электробезопасности, которые прописаны в инструкциях к каждому виду оборудования.

Также для защиты работников от поражения электричеством предусматриваются дополнительные требования к организации электропроводки в целом или отдельного рабочего места.

Работа с электроприборами во влажных условиях

Для безопасной эксплуатации электроприборов в условиях повышенной влажности или взрывоопасности в помещениях организовывают электрические сети со сверхнизким напряжением (до 50В).

В этом случае при воздействии на работника ток не вызывает опасных электротравм.

Чаще всего такие сети имеют параметры 12 и 36В. В этом случае в цепи предусматриваются понижающие трансформаторы. Также в этом случае в помещениях можно не организовывать защитное заземление.

Быстрое обесточивание всего помещения

Для быстрого отключения электрического тока в случае возникновения аварийной ситуации предусматривается специальный электрический щит, в котором находится рубильник.

Электрический рубильник

Если кто-то из работников получил электротравму, то быстрое обесточивание цепи с помощью рубильника позволит сократить время воздействия электричества и позволит получить доступ к пострадавшему для оказания ему первой медицинской помощи.

Выключатель нагрузки или рубильник подбирается, в зависимости от количества фаз и номинального тока.

Аварийное отключение электродвигателей

При работе с оборудованием, которое имеет электродвигатель, обязательно предусматривается кнопка аварийного отключения двигателя. Она обычно выполняется в виде гриба.

Кнопка экстренной остановки

В обычном состоянии она фиксируется в устойчивом положении. Для быстрой остановки необходимо нажать на кнопку. В этом положении цепь управления разомкнётся, и двигатель остановится.

7.1.32

Внутренние электропроводки должны выполняться с учетом следующего:

1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.

2. К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.

3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.

4. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.

5. Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.

Специфика монтажа внутренних кабельных сетей по СП 31-110-2003

В том же году, что и действующая редакция ПУЭ, был введен и еще один документ, регламентирующий монтаж внутренней электропроводки.

kungurov

Все описано в «СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных зданий». Этот «Свод правил конкретизирует и развивает требования нормативных документов, в том числе серии стандартов ГОСТ Р 50571.1 — ГОСТ Р 50571.18 и новых Правил устройства электроустановок (ПУЭ седьмого издания)».

Так, общие положения о правилах прокладки внутренних кабельных сетей в зданиях из негорючих и горючих материалов даны в пункте 14.5. Для стен из горючих материалов:

«В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается: открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм в ПВХ изоляции в исполнении НГ или LS без подкладки; скрытая прокладка под штукатуркой кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм в исполнении НГ или LS по намету штукатурки».

Способы прокладки электропроводки в каркасных конструкциях также расписаны максимально подробно.

«14.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:

• за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1, электропроводки выполнять проводами и/или кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах, а также кабелями с индексом нг-LS (не распространяющие горение, с низким дымо- и газовыделением);
• за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2, электропроводки выполнять проводами и/или кабелями в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;
• за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;
• за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;
• электропроводка должна быть сменяемой».

kungurov

Если подводить итог на тему монтажа скрытой электропроводки в деревянном каркасе в России, получается следующее:

• Формально, скрытая проводка в каркасных стенах, должна выполняться в металлических трубах либо в штукатурке. Это прописано в СП 31-110-2003, которые являются дополнением к ПУЭ. Прокладка в деревянном каркасе проводов любыми другими способами не разрешена, то есть – запрещена.
• За нарушение ПУЭ предусмотрена административная ответственность, и для предпринимателей, и юр. лиц, и для частных лиц: «наложение административного штрафа на граждан в размере от одной тысячи до двух тысяч рублей». Это указано в КоАП, Статья 9.11. «Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки».

Как отмечает kungurov, даже без привязки к нормативам, прокладка кабелей в штукатурке либо металлической трубе гораздо безопаснее, чем в горючих материалах. Отсутствует риск повреждения кабеля, минимальна опасность воспламенения окружающих конструкций. Но при любом способе залогом безопасности является правильный расчет нагрузок, наличие устройств защиты и соблюдение технологии монтажа.

Еще один момент, на который он советует обратить внимание – при желании застраховать дом можно как с проводкой строго по ПУЭ, так и с нарушениями. Но, чтобы при наступлении страхового случая получить компенсацию, в договоре страхования не должно быть отдельного пункта, о том, что действующие нормативы, в том числе и ПУЭ, при строительстве были соблюдены

Правила для разных типов проводки

При выборе проводки для оборудования помещений различного типа следует соблюдать правила, изложенные в ГОСТ 12.1.044. Для жилых строений нужно использовать трехжильные кабели с медными жилами 1-2,5 мм. Изоляция должна быть негорючей и не выделяющей дыма при нагревании. Таким параметрам соответствуют марки ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY.

Для обустройства помещений из негорючих материалов допускается применение простых проводников без каких-либо ограничений. К мощным потребителям, работающим в продолжительном режиме, должна быть протянута отдельная линия, оснащенная УЗО.

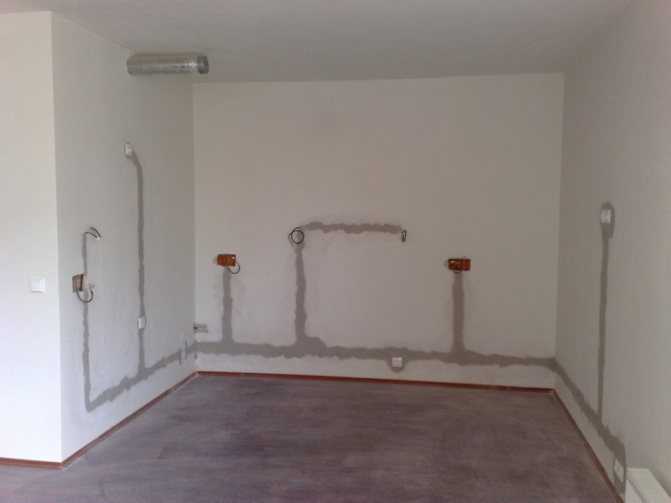

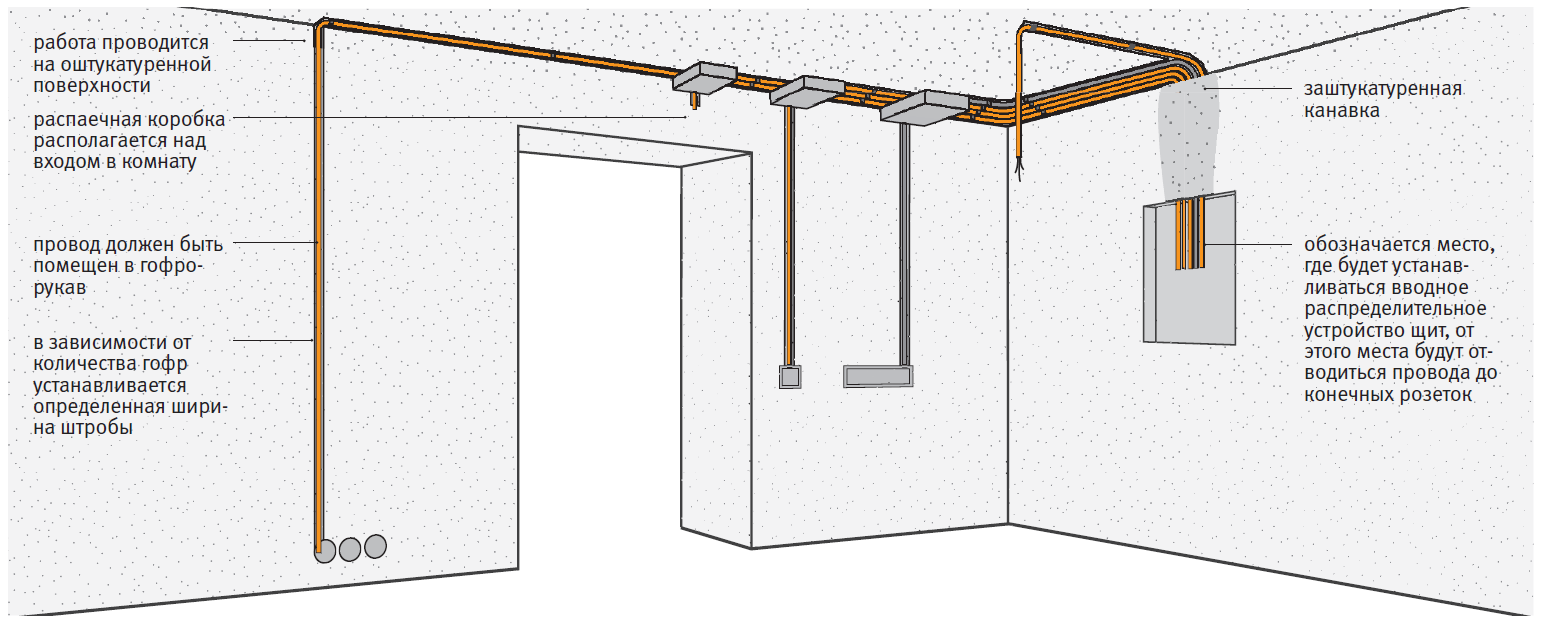

Монтаж скрытой электропроводки

Скрытая электропроводка Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

• В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
• Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
• На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

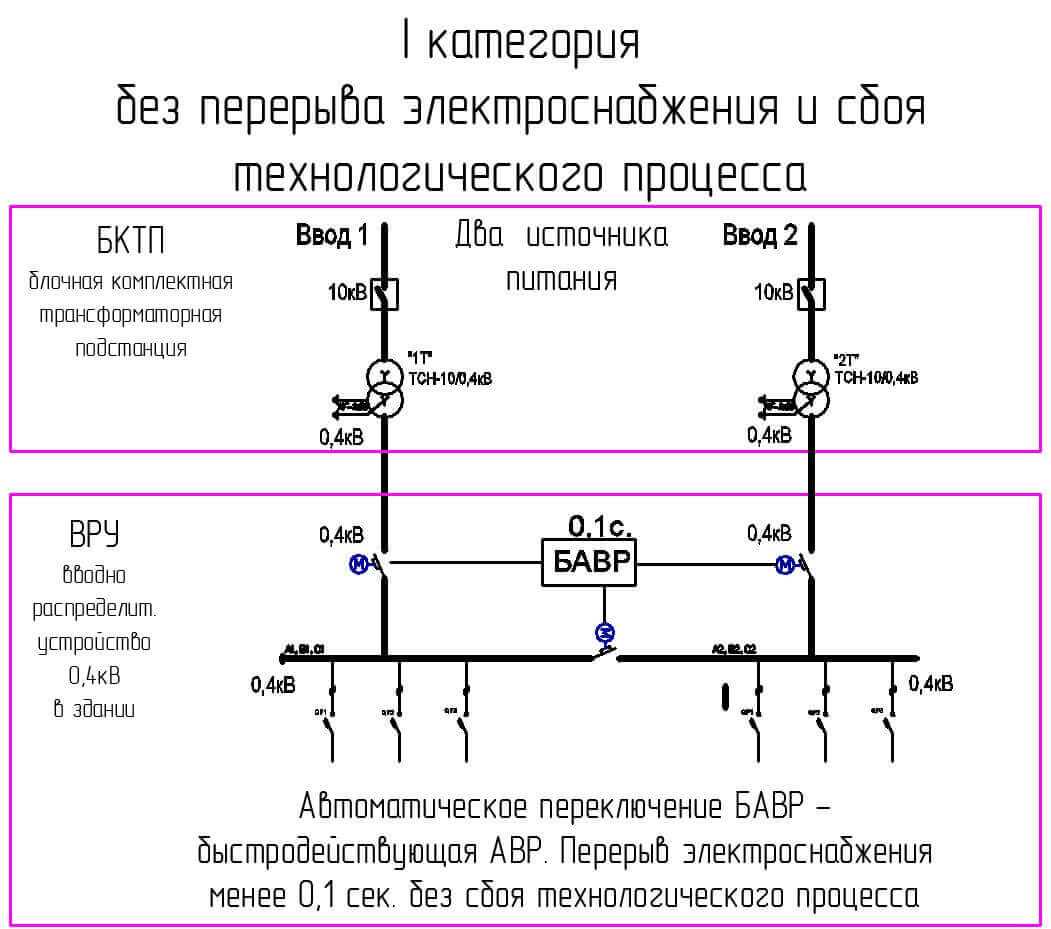

Первая категория

Первая категория – это особо важные потребители, для которых перерыв в электроснабжении может привести:

• к угрозе жизни людей;
• безопасности государства;
• возникновению пожара или взрыва объекта;
• нарушению технологического процесса, в результате чего будет нанесен значительный материальный ущерб;
• прекращение работы особо важных объектов коммунального хозяйства, отделений связи, почты и телевидения.

Такими объектами являются:

• химическая, горнодобывающая промышленности, кусты добывающих скважин нефтегазовых месторождений;
• литейные цеха или буровые установки;
• реанимационные отделения, роддома и родильные отделения, фельдшерско-акушерские пункты, крупные диспансеры и т.п.;
• котельные или центральные тепловые пункты, насосные станции первой категории, работа которых связана с жизнеобеспечением городских систем, водозаборных станций насосных станций водоснабжения;
• тяговые подстанции городского электротранспорта, РЖД;
• узлов (устройств) связи, вышек сотовой связи и серверные помещения;
• диспетчерские пункты важных городских систем оповещения;
• системы пожарной сигнализации и противопожарные устройства;
• охранная сигнализация объектов с большим количеством людей;
• системы аварийного освещения и аварийной вентиляции;
• лифты.

Электроснабжение предприятий обеспечивается от двух независимых источников питания. На рисунке снизу показана схема подключения потребителей.

Время перерыва электроснабжения в этом случае минимально. Оно обусловлено временем срабатывания автоматической системой переключения, и не должно превышать норматив 0,5-0,7 сек.

Особо опасные предприятия могут иметь третью независимую линию электропередач, что позволяет увеличить надежность. Резервные линии должны находиться в горячем резерве.

Это значит, что они постоянно находятся под напряжением. Если мощность предприятия позволяет, то в качестве резервного источника применяют аккумуляторные батареи или дизель-генераторы. Такая система применяется при питании бомбоубежищ, или в операционных.

Первая категория имеет подраздел особой группы потребителей. Ее еще называют нулевой. Надежность электроснабжения, которой предусматривает в обязательном порядке третий резервный источник электроэнергии.

Это необходимо для безаварийного окончания производственного цикла для исключения угрозы пожара, взрыва и гибели людей. На рисунке снизу показана такая схема электроприемников. Где в качестве третьего резервного источника питания применяется дизель-генератор, например, для очистных сооружений.

Часто резерв осуществляют от независимого источника. В этом случае линию подключают к местной электростанции или, если позволяет мощность, используют аккумуляторные батареи.

Необходимые материалы и инструменты для работы

Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:

1. электрический счетчик;
2. устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
3. силовой, слаботочный, осветительный кабель;
4. ответвительные коробки;
5. клеммники (лучше безвинтовые);
6. розетки и выключатели;

1. подрозетники;
2. короба для электропроводки открытого типа;
3. смесь из алебастра для монтажа кабеля внутри штробы;
4. клей;
5. шурупы и саморезы;
6. плинтуса;
7. электроизоляционный картон;
8. жестяные полоски для крепежа.

Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.

Основные документы

Правила электромонтажа распространяются как на государственные структуры, так и на частных застройщиков. В соответствии с их положениями начальным этапом работы должна быть грамотно составленная схема проводки в квартире в многоквартирном доме. Бумага должна быть согласована в управляющей компании, которая выдает Технические условия.

Нормы прокладки электропроводки в жилых помещениях регламентированы такими актами:

1. Правила устройства электроустановок (ПУЭ) — планирование и монтаж, соединения и коммутация, применение материалов.
2. ГОСТ 31565-2012 — пожарная безопасность, предотвращение возгораний.
3. ГОСТ 50571.15-97 — правила прокладки линий, способы монтажа на различных поверхностях.
4. СП 256.1325800.2016 — заземление и безопасность, изоляция и размеры.
5. СНиП 31-110-2003 — размещение приборов, расстояние и места установки.

Нарушение правил прокладки проводки в квартире влечет за собой административную и материальную ответственность.

Советы по правильному объединению электроточек

Для создания эффективной разводки в квартире, необходимо распределить различные направления и объединить группы электроточек на этих направлениях.

Так, для прокладки электропроводки от электрического щита стоит выделить следующие линии:

• освещения на жилые комнаты, кухню и коридор;
• электроснабжения на жилые комнаты;
• отдельного электроснабжения на кухню;
• освещения и электроснабжения для ванной и туалета;
• отдельную силовую линию для электроплиты и приборов потребляющих большую мощность.

На каждую группу необходимо будет установить специальное устройство защитного отключения, которое своевременно отключит конкретную линию, что убережет проводку и питающуюся от нее технику от повреждения.

При объединении электроточек обязательно стоит использовать распределительные коробки, так как они, прежде всего, являются одним из способов изоляции соединений.

Стоит отметить, что подключение электрического щитка к линиям электропередач в квартире следует обязательно доверить электрикам управляющих компаний, поскольку эти работы должны выполняться исключительно специалистами в соответствии с требованием законодательных документов.

Монтаж открытой электропроводки

Проводка открытого типа

Монтаж открытой электропроводки проводится в строениях из дерева, щитов, панелей и прочих горючих материалов. При проектировании нужно учитывать, что расстояние проводки от потолка должно быть не менее 2 см, а розеток пола — не более 1 метра. При прокладке линий запрещено использовать гвозди, скобы и шурупы для крепления кабеля непосредственно на несущей поверхности.

Нормативными документами установлены следующие варианты монтажа:

• гибкие гофрированные трубки,
• жесткие круглые и прямоугольные пластиковые профили,
• металлические рукава с резьбовым соединением,
• полимерные кабель каналы,
• пустотелые разъемные наличники и плинтусы,
• стальные струны,
• керамические изоляторы.

Поскольку на потолке такие сооружения смотрятся неэстетично, есть несколько способов их замаскировать. Для этого используются натяжные конструкции, подвесные системы из ГКЛ, пластиковых панелей и металлических реек.

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

• для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;

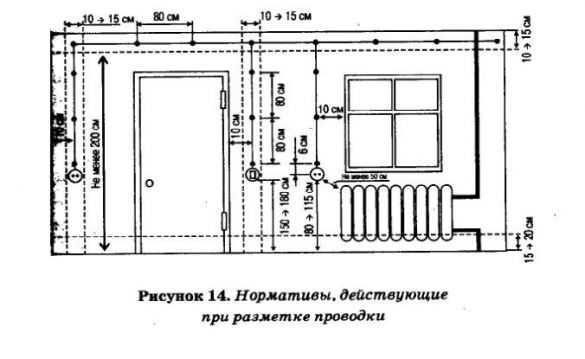

• горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
• вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
• от газовых труб расстояние составляет минимум 0,4 метра;
• сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.2 СНиП 31-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011. Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

Монтаж проводки по строительным конструкциям из горючих материалов

Очень много вопросов, касающихся правил монтажа электрической проводки, возникает у людей, которые начинают самостоятельно электрифицировать помещения из горючих строительных материалов. Речь в основном идет о каркасных и деревянных домах. Ответы на большинство вопросов можно найти все в тех же правилах ПУЭ.

Конструкция домов из горючих строительных материалов позволяет монтировать проводку обоих типов (скрытого и открытого). Какой из них использовать – зависит от предпочтений домовладельца. Что касается защитных элементов, предохраняющих проводку от повреждений, а здание от возгорания в результате короткого замыкания, то их выбор зависит от типа кабельной трассы.

Существует два способа прокладки открытой проводки в помещении:

1. Монтаж ретро-проводки.
2. Прокладка проводов в кабель-каналах.
