Системы кондиционирования воздуха: от бытовых до промышленных

Местные СКВ

Местные системы кондиционирования воздуха разрабатывают на базе автономных и неавтономных кондиционеров, которые устанавливают непосредственно в обслуживаемых помещениях. Достоинством местных СКВ является простота установки и монтажа. Такая система может применяться в большом ряде случаев:

• В существующих жилых и административных зданиях для поддержания теплового микроклимата в отдельных офисных помещениях или в жилых комнатах
• Во вновь строящихся зданиях для отдельных комнат, режим потребления холода в которых резко отличается от такого режима в большинстве других помещений, например, в серверных и других насыщенных тепловыделяющей техникой комнатах административных зданий. Подача свежего воздуха и удаление вытяжного воздуха при этом выполняется, как правило, центральными системами приточно-вытяжной вентиляции
• Во вновь строящихся зданиях, если поддержание оптимальных тепловых условий требуется в небольшом числе помещений, например, в ограниченном числе номеров люкс небольшой гостиницы
• В больших помещениях как существующих, так и вновь строящихся зданий: кафе и ресторанах, магазинах, проектных залах, аудиториях и т.д.

Составные части сплит-системы

Далее выясним, из чего состоит кондиционер. Как известно, принцип работы простейших охладительных устройств основывается на установке двух агрегатов: внутреннего и внешнего блока, которые являются основными элементами охлаждающей техники. Внутренний блок кондиционера, установленный внутри помещения, содержит испаритель, воздушные фильтры, регуляторы и датчики. Он отвечает за охлаждение или нагрев воздуха, а также за его распределение по всему помещению.

Устройство внутреннего блока кондиционера

Наружный блок кондиционера размещается за пределами жилища. Он включает такие элементы: компрессор, который сжимает хладагент, и иные обязательные компоненты, необходимые для кондиционирования воздуха.

Наружный и внутренний блок кондиционера

Устройство и принцип работы внутренней части сплит-системы

Внутренний блок настенных сплит-систем выполняет основные функции и отвечает за охлаждение воздуха. При этом устройство кондиционера и сплит-системы существенно различаются. Принцип работы этого блока сплит-системы выглядит следующим образом:

1. Испаритель — одна из основных составных частей внутреннего блока сплит-системы. Он содержит спиральную или ламельную испарительную катушку, по которой проходят разные виды хладагентов. Катушка имеет большую поверхность, что помогает улучшить тепловой обмен с воздухом.
2. В блоке расположен вентилятор, который отвечает за воздушную циркуляцию. Он выдувает охлажденный или нагретый воздух через решетку или воздуховоды.
3. Внутренний блок обычно оснащен фильтрами, которые улавливают пыль и другие загрязнения из воздуха, прежде чем он попадет на испарительную катушку. Это способствует поддержанию чистоты и улучшает качество воздушных масс в помещении.
4. Также в нем находятся регуляторы и датчики, которые контролируют и регулируют работу системы. Регуляторы позволяют установить требуемую температуру и рабочий режим, а датчики контролируют воздушные параметры, температуру и влажность, чтобы комфортные условия проживания.

Основные элементы внутреннего блока сплит-системы

Получается, что принцип работы внутреннего блока заключается в том, чтобы воздух из помещения поступал через фильтры и попадал на испарительную катушку, где его затем охлаждают до нужной температуры. Затем вентилятор выдувает охлажденный воздух в помещение, чтобы он смог полностью покрыть всю площадь охлаждаемого пространства. Регуляторы и датчики контролируют работу системы, поддерживая заданные показатели и обеспечивая соответствующее кондиционирование воздуха. Нужно сказать, что схема работы кондиционера и устройство его внутренней части могут отличаться в зависимости от выбранной модели.

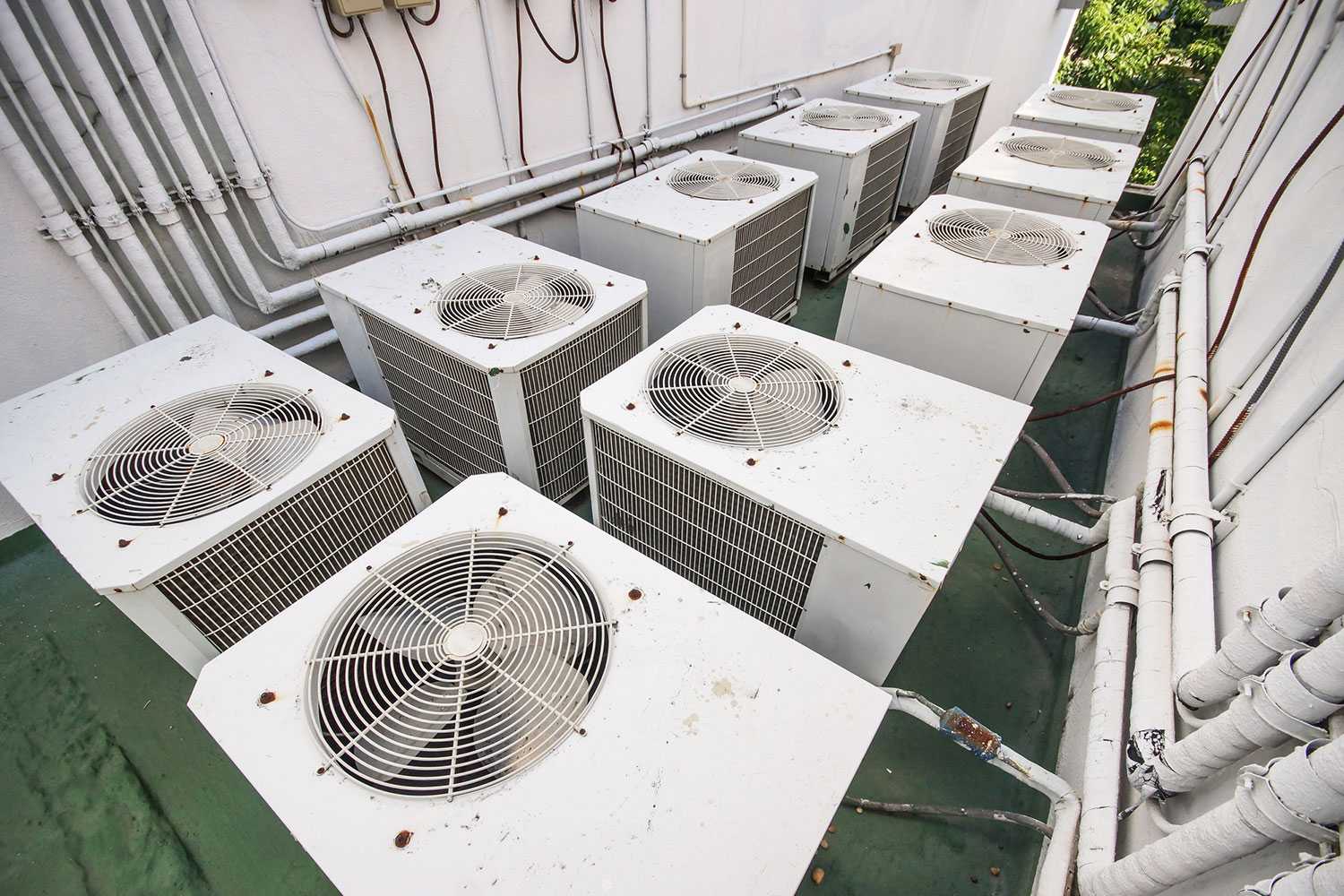

Принцип работы и устройство наружного блока

Наружный блок в кондиционере выполняет определенные важные функции, ведь он отвечает за работу устройства на охлаждение или нагрев воздуха.

Опишем, как устроен наружный блок:

1. Устройство наружного блока включает компрессор, который является сердцем системы кондиционирования. Компрессор отвечает за сжатие и повышение давления хладагента. Сжимание газообразного фреона приводит к повышению его температуры.
2. В состав бытового кондиционера также входит конденсатор, который отвечает за нормальное протекание процесса теплообмена. Обычно он представляет собой решетчатую или ламельную конструкцию с множеством пластин или трубок. Конденсатор служит для отвода тепла, которое извлекается из воздуха в помещении.
3. Блок обязательно оснащается вентилятором, который отвечает за отвод горячего воздуха, создаваемого конденсатором. Вентилятор обеспечивает приток свежих воздушных масс и поддерживает нормальную температуру при работе климатической системы.
4. Определенные кондиционеры имеют в своей конструкции расширительный клапан. Он регулирует циркуляцию хладагента, поступающего в испаритель внутреннего блока.

Принцип работы наружного блока выглядит следующим образом. Компрессор сдавливает хладагент, повышая его давление и температуру. Затем нагретый газообразный фреон поступает в конденсатор, где происходит теплообмен с внешней средой. В результате этого хладагент конденсируется, переходя в жидкое состояние.

Вентилятор отводит горячий воздух, обеспечивая охлаждение конденсатора. После этого жидкий хладагент под давлением пропускается через расширительный клапан и поступает внутрь помещения к испарителю внутреннего блока, в котором происходит испарение. Вентилятор внутреннего блока перегоняет воздух через испарительную катушку, обеспечивая охлаждение или нагрев помещения.

Наружный блок на стене здания

Особенности ухода за кондиционером: рекомендации специалистов

Уход за кондиционером играет важную роль в обеспечении его эффективной работы и продолжительного срока службы:

Фильтры внутреннего блока должны регулярно очищаться или заменяться в соответствии с рекомендациями производителя. Загрязненная фильтрующая система снижает эффективность работы сплит-системы и ухудшает качество воздуха.
Периодически следует очищать внутренний блок от пыли и грязи. Это можно сделать с помощью мягкой щетки или влажной тряпки

Важно отключить оборудование от электропитания перед проведением очистки.

Внешний блок также требует регулярной проверки. Убедитесь, что он не засорен листвой, пылью или другими препятствиями, которые могут мешать нормальной циркуляции воздуха.
Убедитесь, что дренажная система свободна от пробок и не засорена

Проверьте, что конденсат может свободно стекать из кондиционера. Если заметны признаки засора или проблемы с дренажем, обратитесь к специалистам.

Рекомендуется проводить периодическое техобслуживание кондиционера опытными мастерами. Они могут выполнить более глубокую очистку и проверку состояния системы, а также провести необходимые ремонтные работы.

Уход и обслуживание кондиционера делают на основании инструкций и рекомендаций производителя. Это поможет гарантировать правильное и безопасное использование устройства на протяжении всего срока его эксплуатации.

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Сплит-системы

    Сплит-системы состоят из двух блоков наружного и внутреннего, соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. При этом, внутренние блоки, по способу крепления, могут быть: настенные, напольные, универсальные, канальные, кассетные, колонные, подпотолочные. Такая конструкция позволила наиболее шумную и громоздкую часть кондиционера, содержащую компрессор, вынести наружу, а внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.      Все современные сплит-системы снабжены пультом дистанционного управления, с помощью которого можно не только включать/выключать кондиционер, но и задавать параметры его работы по температурному режиму и времени, управлять направлением воздушного потока и многое другое.

Что такое VRV-система кондиционирования

Представьте себе обычную многофункциональную сплит-систему — внешний блок, с которым соединены внутренние. Теперь представьте, что внутренних блоков в системе может быть 100 и больше, каждый из них работает независимо от других и способен поддерживать определённую температуру в конкретном помещении. Это Variable Refrigerant Volume (VRV), что в переводе означает «переменный объем хладагента».

Торговую марку первой зарегистрировала компания Daikin, которая и является автором технологии. Подобные решения, которые выпускают другие производители, называют VRF, что означает Variable Refrigerant Flow, «переменный поток хладагента». Помимо Daikin, подобное оборудование производят компании Toshiba, Mitsubishi, Sanyo, Fujitsu General и др.

Название отражает основной принцип функционирования. Независимая работа блоков достигается за счёт применения революционного шага. Внутренние и внешние элементы в системах VRV подключаются к общей фреоновой трассе. Внутренние блоки оснащают терморегулирующими вентилями, который контролирует поток хладагента в конкретном помещении в зависимости от температуры. Обычные сплиты таких возможностей не поддерживают. Внутренние блоки могут быть любых типов, и их количество можно увеличивать без монтажа дополнительных магистралей.

VRV используются для кондиционирования коттеджей, офисных, торговых, гостиничных и больничных помещений, больших складов. Их можно назвать оптимальным современным вариантом центрального кондиционирования.

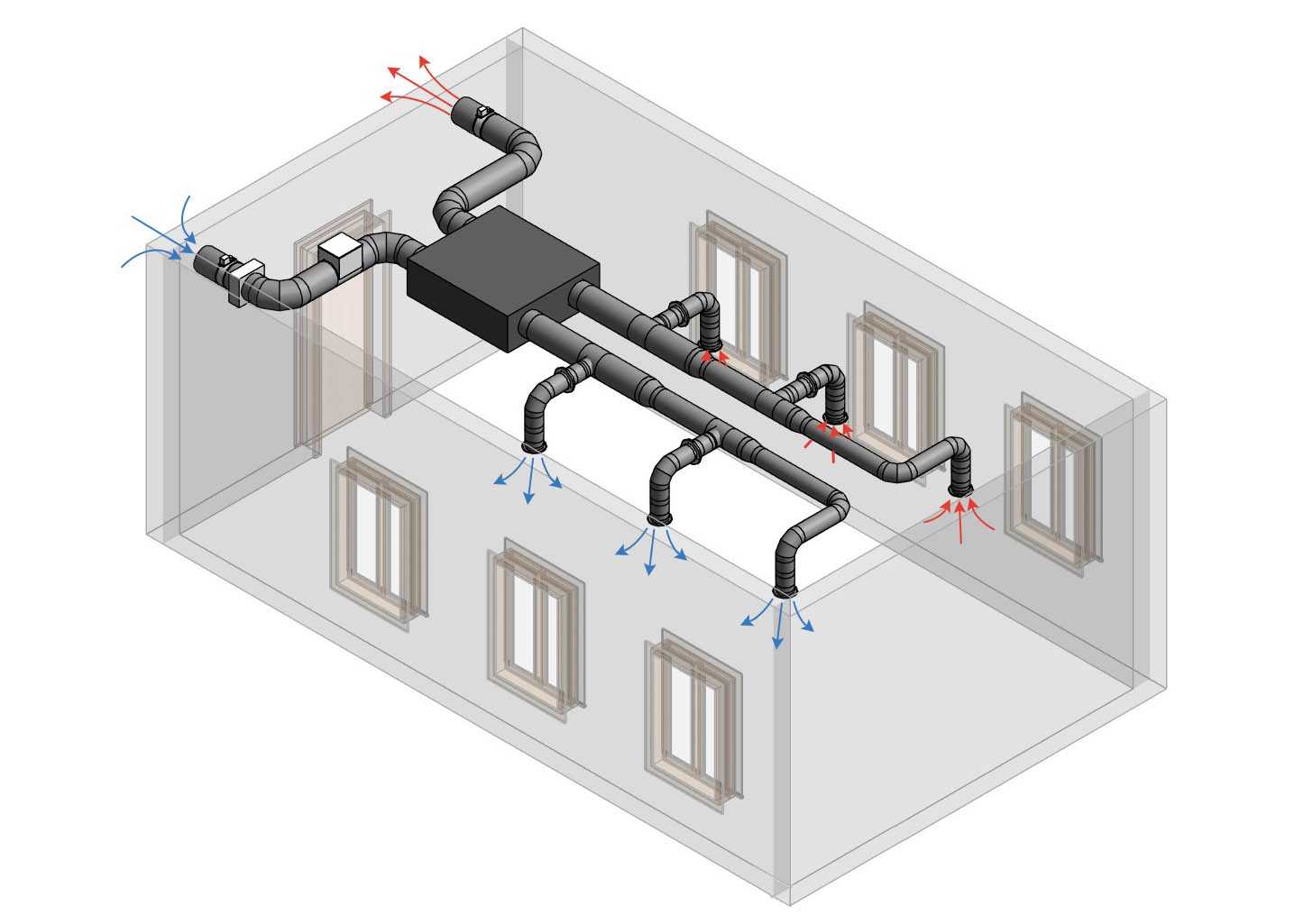

Общая характеристика

Основной функциональный блок, фильтрующий, подающий воздух в систему в настроенных параметрах, может быть расположен на крыше здания, на техническом этаже или даже в отдельном оборудованном под него помещении. Из агрегата поток воздуха перемещается по системе по сети воздуховодов и выводится в помещения через вентиляционные решетки, диффузоры, воздухораспределители.

В конструкции помимо воздуховодов располагаются дополнительные устройства, позволяющие довести поток воздуха до необходимых человеку параметров: увлажнить, осушить, обогреть

Поэтому при проектировании системы и разработке схемы функционирования важно правильно рассчитать и учесть все необходимые модули

Центральные системы на базе чиллеров и фанкойлов

Широко распространенная конструкция – оборудование центрального кондиционирования на базе схемы чиллеров и фанкойлов. Чиллеры устанавливаются на крыше здания, фанкойлы – внутри комнат. Между ними монтируются коммуникации, чаще из металлопласта, так как хладагентом выступает вода, антифриз.

Обладает рядом преимуществ:

• возможность работать не только на обогрев/охлаждение, но и попеременная смена режимов;
• подключение к центральному отоплению позволяет экономить на энергопотреблении в зимнее время;
• стоимость монтажа ниже благодаря использованию водопроводных металлопластиковых труб;
• необходимый объем свежего воздухопритока подается установкой центрального кондиционирования, фанкойлы доводят его до нужных показателей для каждого пространства индивидуально;
• разнообразие месторасположения фанкойлов позволяет встроить его в любой интерьер (вместо радиаторов под окнами, безкорпусный фанкойл устанавливается за потолком, настенное, потолочное расположение);
• автономная регулировка температуры;
• чиллеры с тепловым насосом обогревают воздух в периоды межсезонья;
• длина коммуникационных трасс может достигать нескольких сотен метров без существенной потери качества.

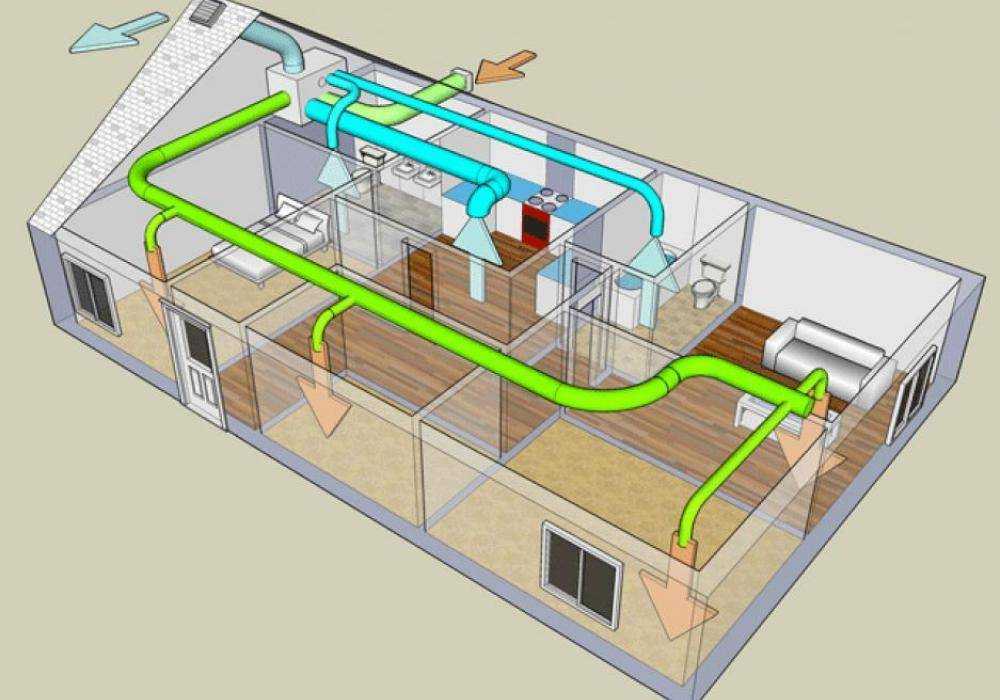

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т.е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли. При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Моноблоки

К бытовым и полупромышленным моноблокам относятся оконные и мобильные (напольные) кондиционеры.

Оконные кондиционеры

Оба теплообменника (конденсатор и испаритель) и компрессор размещены в одном компактном блоке. Холодильный контур герметичен. Устанавливается, как правило, в окно, отсюда и название, хотя можно вставить в любой проём, более или менее подходящий по размерам. Можно и в достаточно тонкой стене подходящее по размерам отверстие пробить.

Монтаж, при наличии элементарных плотницко-столярных навыков и минимума инструментов, достаточно прост.

И если по цене оконный кондиционер, скажем так, наиболее демократичен, есть у этой системы кондиционирования и недостатки.

Поскольку компрессор размещен в блоке (а блок — в помещении), уровень шума значительно повышен, да и внешний вид не всегда соответствует требованиям взыскательного клиента.

При монтаже оконника в оконном проеме опять же возникают проблемы: уменьшается освещенность, нельзя закрыть окно плотной шторкой или жалюзи — иначе кондиционер начнет холодить именно то пространство, которое Вы этой шторкой огородили. При монтаже оконного кондиционера в окно, оснащенное стеклопакетом, возникают дополнительные сложности.

Мобильные (напольные) кондиционеры

Как и предыдущая модель, состоит из одного блока, теплый воздух от конденсатора кондиционера выводится из помещения в специально приготовленное отверстие или форточку (дверь) на улицу, обычно с помощью гофрированного воздуховода диаметром до 200 мм. Уровень шума повышен, так как компрессор находится тут же — в блоке. Производительность тоже невысока — вытяжной воздуховод, как правило, не теплоизолирован, да и через приоткрытую форточку (дверь) свободно поступает теплый воздух «с улицы», поэтому при кондиционировании приходится частично «охлаждать атмосферу».

Иногда (при мощности свыше 3—4 кВт) в мобильных кондиционерах используется стационарный выносной конденсатор, тогда мобильный кондиционер, строго говоря, перестает быть моноблоком, однако остается мобильным, так как вместо жесткой медной трассы соединен с конденсатором гибкими соединительными шлангами с защелками.

Стоимость мобильного кондиционера значительно выше оконного.

Т.о., с одной стороны, моноблоки являются единственными системами кондиционирования, которые можно смонтировать без использования специального оборудования, не имея специальных навыков.

С другой стороны, кондиционирование воздуха с использованием оконных и мобильных кондиционеров, наряду с уже упомянутой легкостью монтажа, относительно недорогой ценой и известной степенью мобильности, имеет свои, на наш взгляд серьезные недостатки.

Нюансы работы различных видов

Сплит-система исполняется в настенном, канальном, колонном, напольном, мультисплит- и кассетно-потолочном вариантах. Внешний блок – общий, количество внутренних блоков может отличаться. Сложнейший из всех вариантов – канальный кондиционер: он требует монтажа замкнутых приточно-вытяжных каналов, не сообщающихся с улицей. Мультисплит-системе нужна древовидная «трасса» – здесь внешний блок работает на несколько внутренних. Колонный и напольный кондиционеры ставятся на пол в углу, но «трасса» при этом существенно удлиняется – внешний блок нельзя вешать на высоте менее 2,5 м. Кассетный сложен в монтаже из-за разборки секций подвесного потолка в месте монтажа внутреннего блока.

Однако все сплит-системы работают одинаково.

Разновидности сплит-систем, их достоинства и недостатки

Сплит-системы могут быть разные, их отличает принцип работы и устройство. На сегодняшний день известны такие модификации:

1. Обыкновенная сплит-система;
2. Мульти сплит-система;
3. Инверторная сплит-система;
4. Инверторная мульти сплит-система;
5. Напольно-потолочная сплит-система
6. Настенно-потолочная сплит-система;
7. Кассетная сплит-система.

Сплит система классическая

Обыкновенная сплит-система – это такая климатическая техника, которая комплектуется двумя отдельными блоками – внешним и внутренним. У таких моделей масса положительных качеств, таких как:

• Хорошая эффективность;
• Небольшой уровень шума;
• Выбор места крепления кондиционера почти не ограничен;
• Возможность выбора дизайна внутреннего блока, подходящего к интерьеру.

Мульти сплит-система характеризуется тем, что на единственный внешний рабочий блок приходится до десятка внутренних. Во многих моделях таких систем имеется возможность соединять внутренние блоки разных видов, такие как: настенные, напольные, кассетные. Каждый такой блок регулируется своим пультом управления и работает по индивидуально заданным параметрам. Существенные достоинства мульти сплит-систем:

• Возможность сохранить общий вид здания без нагромождения множества внешних блоков;
• Удобство в использовании.

Инверторные сплит-системы самостоятельно регулируют скорость охлаждения или нагрева помещения, что отличает их от обычных кондиционеров, которые работают только на запуск и выключение. К преимуществам данного вида можно отнести:

• Заданный температурный режим поддерживается на постоянном уровне;
• Практически бесшумные;
• Хорошая экономия электроэнергии – она может достигать 30%;
• Долговечность.

Инверторные мульти сплит-системы дают возможность монтировать несколько внутренних блоков, при единственном внешнем блоке. Это очень удобно, когда необходимо организовать климат-контроль в офисных зданиях или большом частном доме. Достоинствами таких систем являются:

• Небольшой уровень шума;
• Точное поддержание заданных температурных параметров;
• Фасад здания не портится многочисленными внешними блоками;
• Экономия электроэнергии;
• Большой срок эксплуатации.

Такую систему можно рекомендовать в такие здания, где необходимо в каждой из комнат установить свой индивидуальный температурный режим.

Напольно-потолочные сплит-системы устанавливают там, где нельзя смонтировать климатическое устройство кассетного вида, по причине отсутствия подвесного потолка или слишком вытянутой комнаты. Плюсы данных моделей такие:

• Оригинальная форма, которая позволяет без труда закрепить устройство на потолке или стенке;
• Холодный или горячий воздух, который исходит из внутреннего блока, растекается вдоль стенки или потолка, что позволяет равномерно обслужить помещение.

Настенно-потолочная сплит-система

Настенно-потолочная сплит-система может обслужить всего одну комнату. Чтобы правильно подобрать такое устройство, необходимо учитывать площадь комнаты и ее высоту. Сплит-система кондиционера такого типа – самая востребованная на рынке климатической техники. У нее такие достоинства:

• Красивый дизайн;
• Имеет все необходимые функции для качественной работы;
• Можно крепить почти в любом месте.

Из недостатков можно назвать сложность монтажа, чаще всего требуется привлечение специалистов.

Кассетная сплит-система является отличным вариантом для комнат с подвесными потолками. Эти устройства будет уместным устанавливать в больших нежилых помещениях – библиотеках, школах, больницах, увеселительных заведениях. Преимуществами этих систем являются:

• Холодный воздух расходится по четырем направлениям;
• Эксклюзивный дизайн.

Недостаток у таких систем один – их невозможно смонтировать без подвесного потолка.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Плюсы и минусы

Доказано, что кондиционер делает воздух более сухим. В зависимости от ситуации, это может стать как положительным, так и отрицательным моментом.

Когда воздух изначально комфортный или сухой, то увеличение сухости приведет к раздражению слизистых и ухудшению состояния кожи у людей и домашних животных. Особенно опасное влияние оказывается на стариках и людях, страдающих от болезней дыхательных путей.

Негативное действие сказывается на мебели, тем более если она деревянная. Бытовая техника быстрее приходит в негодность.

Дорогостоящие модели увлажняют воздух, что спасает положение в помещениях, изначально имеющих сухой микроклимат.

Общие минусы, на которые жалуются пользователи:

• если вовремя не почистить фильтр, все микробы, накопившиеся в нем, будут попадать в помещение;
• частое возникновение простуды или аллергии у людей;
• кондиционер, не имеющий функции подмеса воздуха, снижает уровень кислорода в помещении.

Важно понимать, что кондиционер в большинстве случаев приносит вред по вине потребителя. Вовремя почищенный фильтр не будет заносить в комнату пыль и микробов

В паспорте каждого устройства указывается разная частота замены фильтров и уборки – зависит от марки кондиционера и качества системы фильтрации. В любом случае, чистка проводится минимум 2 раза в год. Когда позволяет конструкция кондиционера, его нужно чистить хотя бы раз в месяц.

Простуда возникает, если человек, придя с жары, включает кондиционер и резко снижает температуру вокруг себя. Внезапное понижение более чем на 8 градусов ведет к ангине и другим простудным заболеваниям. Не рекомендуется находиться под потоком воздуха во время кондиционирования.

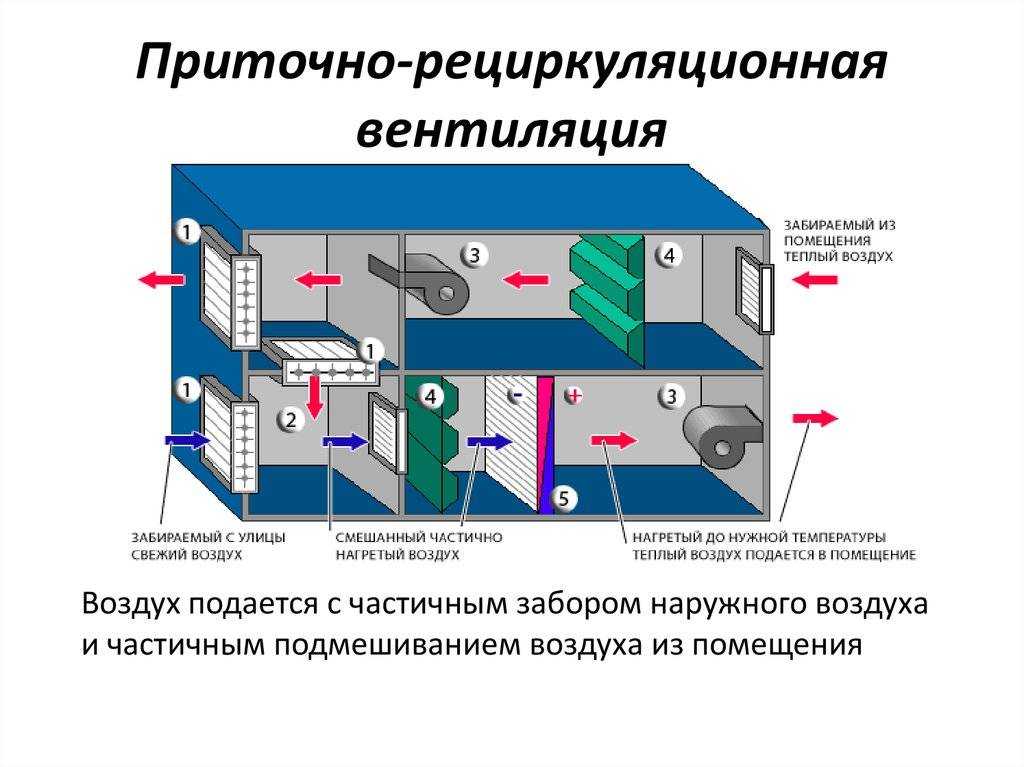

Конструкция системы

Корпус центрального кондиционера поделен на несколько секций, которые выполняют каждая свою функцию в зависимости от комплектации. В стандартный набор секций входят:

• Вентиляторная – нагнетает наружный воздух внутрь агрегата и далее продвигает по зонам кондиционера. Обычно представлена центробежным вентилятором.
• Охлаждающая – отдел с медными трубками внутри которых циркулирует хладагент (фреон, вода). Если в качестве хладагента используют фреон, то он связывается для работы с компрессорно-конденсаторным блоком. Если вода, то в качестве холодильной установки применяют чиллер.
• Фильтрующая – очищает поступивший в систему воздух. Для этого применимы первичные фильтры класса EU1-EU3, которые удаляют из потока 60% примесей крупной фракции и вторичные класса EU5-EU6 для тонкой очистки, в которых остается 90% микроскопических частиц. В центральных установках могут быть монтированы гофрированные, мешочные, абсорбционные, дезодорирующие фильтры.
• Нагревательная – также как и секция охлаждения состоит из трубок, но они подключены к паровому или электрическому нагревательному элементу.
• Увлажняющая – это пароувлажнитель или камера для орошения на основе форсунки. Проходящий воздушный поток, проходя секцию, обогащается частичками влаги. Следующая часть агрегата оборудована каплеуловителем для предотвращения попадания влаги в другие узлы.
• Шумопоглащающая – чтобы в комнате не были слышны шумы от работы устройства, на выходе из него устанавливают звукопоглощающие пластины. Они могут быть в виде нескольких слоев минваты или стекловолокна. Такой материл способен поглатить часть шум от механизмов.

Центральные системы на базе чиллеров и фанкойлов

На сегодняшний день широкое распространение получили центральные системы кондиционирования, работающие на основе чиллеров и фанкойлов. При этом чиллер устанавливается на крыше здания, а фнкойл внутри. Они соединяются между собой металлопластиковой трассой, внутри которой циркулирует в качестве хладагента вода или антифриз.

• Выбор работы не только на охлаждение или обогрев помещения, а поддержание микроклимата путем смены режимов;
• Возможность подключения оборудования к центральной системе отопления для экономии энергии на подогреве воздуха в зимний период;
• Так как в системе можно использовать водопроводные трубы, то это уменьшает расходя на монтаж оборудования;
• Объем свежего воздуха нагнетается центральной установкой, а его параметры для каждого помещения определяются индивидуально фанкойлом;
• Компактность фанкойла позволяет его расположить в любом удобном для этого месте: под окном, под подвесным потолком, на стене.
• Автономность задаваемых регулировок;
• Даже при очень длинной теплотрассе качество подаваемого воздуха не изменяется.

Критерии классификации систем кондиционирования

Систему кондиционирования можно рассматривать в качестве целого комплекса технических решений для оптимизации микроклимата в помещении. Отсюда следует, что такая система может быть как очень простой, так и чрезвычайно сложной.

Сплит-система

СКВ классифицируют исходя из многочисленных параметров. Далее рассмотрим некоторые из них:

• Тип конструкции. Существуют моноблочные кондиционеры и составные. К первой категории относятся однокомпонентные устройства, в которых цикл рециркуляции и охлаждения воздуха протекает под корпусом. К составным относятся системы, состоящие из блоков, которые размещают внутри и снаружи помещения.

• Сфера применения. Все современные системы кондиционирования можно разделить на бытовые и промышленные. В первую категорию входят устройства, характеризующиеся низкой или средней производительностью. Они используются для обслуживания квартир, небольших частных домов. Более мощные СКВ могут задействовать для многоэтажных жилых построек. Промышленные системы, в свою очередь, обладают более высокой мощностью и используются для обеспечения комфортных условий на предприятиях, производственных и иных учреждениях, где требуется контроль микроклимата.
• Способ монтажа. Помимо конструкции, классификация систем кондиционирования и вентиляции воздуха осуществляется на основе способа их установки. Устройства могут быть наружными, либо встраиваемыми. Вторую группу кондиционеров можно разделить на несколько видов, в числе которых можно отметить потолочные, канальные, внутристенные устройства.

Промышленные кондиционеры

Отметим, что несмотря на наличие различий, все СКВ работают по идентичному принципу. В основе лежит парокомпрессионный холодильный цикл. Он основан на способности хладагента забирать тепло из воздуха при расширении и отдавать при сжатии. Во время циркуляции в контуре кондиционера холодильный агент постоянно подвергается трансформации, поочередно превращаясь в газ и жидкость. Этот процесс сопровождается тепловым обменом, что в итоге позволяет контролировать температуру воздуха на нужном уровне.

Как выбрать кондиционер

Параметры, которые необходимо учитывать при выборе кондиционера для квартиры, частного дома, офиса и других помещений:

• — объем помещения;
• — этажность помещения;
• — архитектурные, конструктивные особенности помещения;
• — наличие техники, нагревающей воздух в процессе своей работы;
• — ориентация окон по сторонам света;
• — количество человек, находящихся в этом помещении;
• — расположение рабочих мест/зон отдыха;
• — степень простоты и удобства дальнейшего сервисного обслуживания;
• — функциональность климатического оборудования;
• — наличие других приборов вентиляции;
• — количество батарей отопления;
• — итоговая стоимость приобретения и установки системы.

Оконные кондиционеры

Кондиционеры подобного типа являются наиболее простыми в плане монтажа. Для их установки в оконный проем или на тонкую стенку не нужен специальный инструмент и профессиональные навыки. Устройства данного типа отличаются не только простотой монтажа, но и долговечностью. Но при этом они имеют ряд существенных недостатков. Во время работы оконные кондиционеры вызывают много шума, при этом технические особенности не позволяют монтировать их в помещении дальше оконного проема, из-за чего бывает сложно охладить комнату неправильной формы. Также возникают трудности с жалюзями, поскольку они являются препятствием для проникновения холодного воздуха в помещение.

Классификация системы кондиционирования

Мы классифицируем системы кондиционирования, чтобы отличать один тип от другого. Это дает основу для выбора оптимальной системы кондиционирования воздуха в зависимости от требований здания. Кондиционер можно разделить на три категории, в том числе:

Классификация по основному назначению:

• Комфортное кондиционирование воздуха в гостиницах, домах, офисах и т. Д.
• Коммерческое кондиционирование воздуха, например, в торговых центрах, супермаркетах и ​​т. Д.
• Промышленное кондиционирование воздуха, например, обработка, лаборатории и т. Д.

Классификация по сезону в году:

• Летний кондиционер, который контролирует все четыре атмосферных условия для летнего комфорта.
• Зимний кондиционер создан для комфорта зимой.
• Круглогодичный кондиционер, состоящий из инструментов для нагрева и охлаждения с автоматическим управлением, который может работать в любых погодных условиях в течение года.

Расчет мощности

Рассмотрим основные формулы и типовой метод для расчета мощности кондиционера для помещения с площадью от 50 до 70 м2.

Мощность охлаждения — Q измеряется в кВт и находится по формуле

Q = Q1 + Q2 + Q3, где



Q1 — притоки количества тепла от окон, стен, поверхности пола и потолка.



Q1 = S * h * q / 1000, где

S — квадратура помещения (м²);

h — высота потолков (м);

q — коэффициент, принятый в диапазоне от 30 до 40 Вт/м³:

q = 30 – затененные помещения;

q = 35 – средняя освещенность;

q = 40 – хорошо освещенных помещений.

Важно! Если помещение претерпевает воздействие прямых солнечных лучей, то окно должно закрываться шторами или жалюзи.



Q2 — теплопритоки от нахождения людей в помещении



Для взрослого человека:

0,1 кВт — в состоянии покоя;

0,13 кВт — легкое движение (ходьба по комнате и т.п.);

0,2 кВт — при значительных физических нагрузках.



Q3 — теплопритоки от работы бытовых приборов



Распространенные бытовые приборы:

0,3 кВт — персональный компьютер;

0,2 кВт — телевизор;



Диапазон мощности кондиционера варьируется от –5% до +15% от расчетной мощности Q.

В данной статье мы самым подробным образом ответили на вопрос, что такое кондиционер. Мы не только продемонстрировали и описали основные виды кондиционеров и сплит-систем, но также разобрали их устройство, варианты применения. В целом наша статья не только дает возможность правильно и эффективно выбрать климатическую систему, но и использовать ее с максимальной рациональностью.
