Дренажная магистраль и ливневка: выгодная комбинация

Комбинация двух систем

Существует несколько правил, согласно которым составляется проект и производится установка двух систем:

1. Ливневка и дренаж несовместимы в общей траншее в зимний период, так как при обильных осадках система будет перегружена.

2. Трубы прокладываются на глубине замерзания земли.

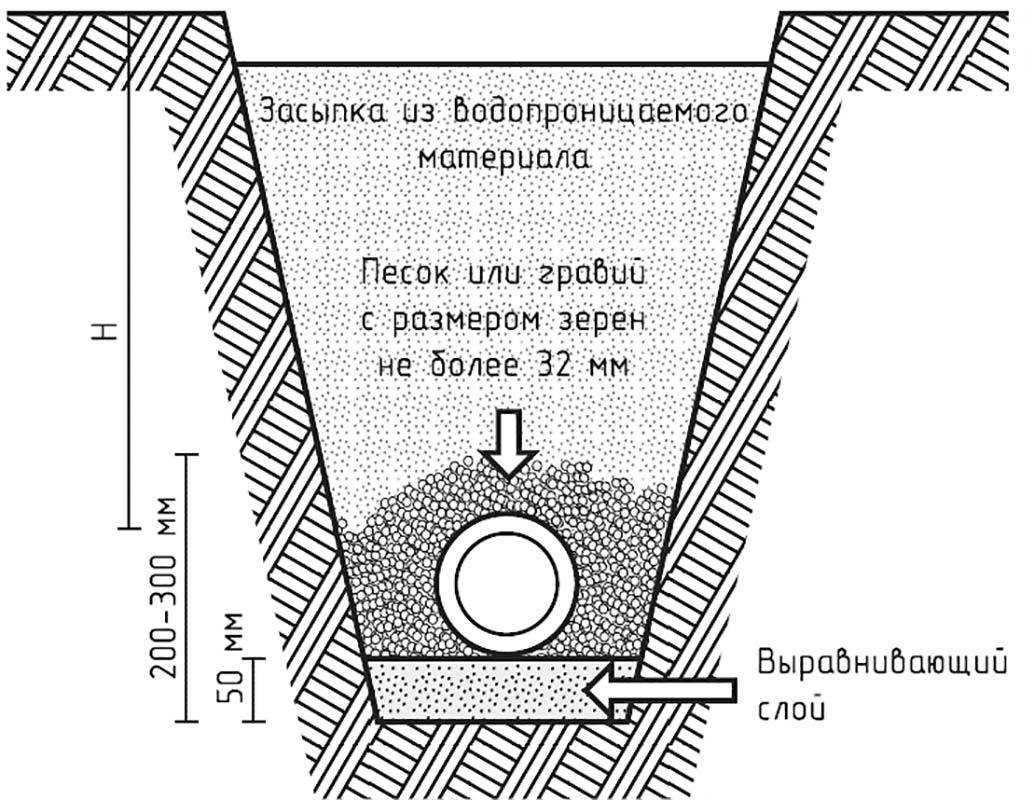

3. Котлован для дренажной системы нужно проложить на глубине соответствующего размера, на дно которого насыпается щебень с песком.

Данный проект необходим для снижения нагрузки талыми и подземными осадками на трубопровод, который проводится под наклоном в 2%.

Воды из системы поступают в приямок либо стекают в реки или озера. Прокладывая отводную трубу и ливневую канализацию на глубине высокого уровня, можно снизить финансовые затраты на выкапывания котлована.

Ливневый канализационный дренаж может быть проведен на поверхности дренажной конструкции. Укладывать отводную трубу для канализации нужно перед проведением ливневки, которая располагается на уровень ниже промерзания почвы. Для легкого монтажа трубопровод для дренажа и ливневые лотки прокладывают в общей траншее параллельно друг к другу.

Дренажная конструкция открытого типа

Такие системы монтируются на поверхности земли, а отвод воды производится в специальные ёмкости или канавы. Поверхностная дренажная конструкция является самым бюджетным вариантом, а её монтаж занимает меньше всего времени. Для выполнения такой системы понадобится вырыть канавы, которые должны соответствовать определённым размерам.

Важным моментом при организации дренажной канализации является уклон. Уклон такой системы должен идти от жилой постройки до сточных канав. Без соответствующего уклона вода попросту не будет передвигаться по траншеям. А также следует позаботиться о том, чтобы талая или дождевая вода, стекающая с кровли, попадала в заранее организованные траншеи по отмостке и углублениям вдоль дорожек.

Подземная система дренажа не создаст неудобств для жильцов участка

Основным минусом такого дренажа считается непрезентабельный внешний вид. Помимо этого, открытые траншеи на участке могут вызвать разного рода неудобства у жильцов дома. Поэтому специалисты рекомендуют выполнять дренажные системы, в которых присутствуют сборные лотки или проводить конструкцию под землёй.

Очистка дренажной системы кондиционера

Устранить протечку воды из кондиционера, причиной которой стало засорение дренажной системы, пользователь может самостоятельно. При этом чистить нужно не только дренажную систему, но и фильтры теплообменника. В противном случае пыль, скопившаяся на испарителе, снова забьет сливное отверстие дренажного поддона. Для того, чтобы очистить дренажную систему необходимо:

1. Отключить кондиционер от сети электропитания.
2. Снять крышку и фильтры грубой очистки.
3. Аккуратно извлечь поддон, в котором собирается конденсат. Для этого необходимо отсоединить сливной шланг.

Далее нужно тщательно промыть поддон, очистив сливное отверстие от скопившегося мусора и грязи. Затем проверить состояние сливной трубки. Если она забита, продуть струей воздуха. При сильном засорении в трубку необходимо залить специальную жидкость для чистки кондиционеров. Затем, подождав минут 20-30, с помощью пылесоса удалить загрязнения.

Хлоргексидин обеззараживает детали кондиционера Снятые фильтры грубой очистки также тщательно промывают, а затем высушивают. Испаритель очищают от пыли, используя для этого мягкую щетку и пылесос.

Завершая процесс очистки дренажной системы, многие специалисты рекомендуют обеззаразить ее. Для этого используют раствор хлоргексидина, которым обрабатывают поддон и фильтры грубой очистки. Кроме того, небольшое количество препарата нужно залить в сливную трубу, выждав 15-20 минут, ее промывают проточной водой, заодно удаляя из дренажного трубопровода остатки мусора и грязи.

На этом процесс очистки дренажной системы можно считать законченным. Установив все снятые детали на свои места, можно подключить кондиционер к электросети и продолжить его эксплуатацию.

• https://StrojDvor.ru/kondicionirovanie/ustanovka/kak-sdelat-sliv-kondensata-ot-kondicionera-v-kanalizaciyu/
• https://Kondicioneri.pro/blog/konditsionery/drenazhnaya-sistema-konditsionera/
• https://AeroClima.ru/kondicionirovanie/drezhanaya-sistema-konditsionera/
• https://Celsis.ru/publikacii/otvod-kondensata-ot-kondiczionera
• https://septikman.ru/podklyuchenie-drenazha-konditsionera-k-kanalizatsii.html

1. Как установить кондиционер своими руками
2. Как снять кондиционер своими руками
3. Установка сплит-системы своими руками
4. Почему течет кондиционер?
5. Как установить кондиционер на балконе
6. Как чистить домашний кондиционер
7. Как почистить кондиционер своими руками
8. Как выбрать мобильный (напольный) кондиционер
9. Как работает канальный кондиционер
10. Как заправить кондиционер дома своими руками
11. Как правильно повесить кондиционер
12. Как пользоваться кондиционером зимой
13. Почему булькает кондиционер при ветре?
14. Почему не включается кондиционер в машине?
15. Почему стучит кондиционер?

Расчет глубины залегания труб

Расчет дренажной системы и глубины залегания труб основан на двух основных параметрах:

• глубина промерзания в зимний период;
• глубина фундамента защищаемого строения.

Расчет по глубине промерзания

Соблюдение расчета по промерзанию очень важно: трубы должны быть расположены ниже уровня промерзания грунта. Если весной, во время паводка, система дренажа не сможет удалять с участка талые воды из-за того, что она будет наполнена льдом, то все усилия и средства, потраченные на ее сооружение, будут совершенно напрасными. Этот момент в году – самый важный, именно для него в основном и делается система водоотвода

Этот момент в году – самый важный, именно для него в основном и делается система водоотвода.

Таять лед в трубах, находящихся в промерзшем грунте будет медленно, за это время паводок затопит и подвал, и полы, и произведет разрушительные действия на приусадебном участке.

Совет от профессионала:

Глубина промерзания различается в разных местностях и климатических поясах. Зависит она и от типа грунта, чем он более пористый, тем меньший слой промерзнет при той же температуре.

Изолинии глубины промерзания грунта для разных регионов России

Также есть зависимость глубины промерзания и от средней высоты снежного покрова. Снег – неплохой теплоизолятор. Под ним земля промерзает на меньшую глубину.

При этом для получения от глубины промерзания грунта конкретного региона необходимо отнять:

• 300 мм – для труб диаметром до 500мм;
• 500 мм – для труб большего диаметра.

Полученное значение является минимальным, то есть мы рассчитываем минимамальное расстояние труб до поверхности.

Пример расчета:

1. Глубина промерзания грунта для Москвы составляет 1400 мм.
2. Тогда от этого значения при размещении дренажной трубы диаметром 200мм необходимо отнять 300 мм.
3. Несложные вычислению дают нам минимальную глубину заложения – 1100 мм.

Более наглядно пример представлен на рисунке ниже.

Размещение 200-милиметровой трубы для города Москвы

Расчет по глубине фундамента

Здесь все очень просто. К глубине фундамента добавляются еще полметра, и получается глубина заложения дренажа. В этом случае поднявшиеся во время паводка грунтовые воды будут «перехвачены» дренажной системой, и не достигнут фундамента.

Дренажную трубу располагают на полметра ниже глубины фундамента

При этом нужно учитывать, что в то время, в которое ведутся строительные работы, весеннее, летнее и раннее осеннее, уровень почвенных вод значительно ниже, чем весной, поэтому сухость грунта не должна вводить в заблуждение тех, кто принимает решение о том, какая глубина дренажа будет достаточной.

В среднем по Средней Полосе России глубина промерзания грунта составляет до полутора метров. С учетом снежного покрова, характерного для этой местности она снижается до 115 см. Тепловыделения от строения можно не учитывать в том случае, если рассчитывается глубина дренажа дачного участка, зимой дом не отапливается и люди в нем не живут.

Совет от профессионала:

Таким образом, расчет по глубине фундамента осуществляется так: если фундамент имеет метровую глубину, то глубина траншеи составит полтора метра.

Теперь из двух расчетных величин выбирается наибольшая.

Трубы ливневой канализации

При обустройстве ливневой канализации рекомендуется использовать трубы из полимерных материалов. Они не подвержены коррозии, как металлические изделия, имеют гладкую внутреннюю поверхность, что снижает риск заиливания трубы. Что касается диаметра, то для небольшой территории можно использовать изделия сечением 110 мм, для отведения воды с большой площади лучше использовать трубы диаметром 150 мм.

Европейская сифонно-вакуумная система ливневой канализации внутри здания Quick stream. Особенно эффективна для крыш широкой площади, высокий уровень шумопоглощения и виброизоляции.

Имеет значительно большую пропускную способность, чем традиционная канализация, меньшее количество стояков не требует земляных работ — все это обеспечивает — значительное экономическое и техническое преимущество.

Эксплуатация и обслуживание

Без профилактической очистки ливнёвка и дренаж заиливаются, забиваются песком и глиной. Осмотры производятся в засушливый осенний период или в начале зимы. Основная задача: убедиться в целостности водоотводной системы и сохранить её пропускную способность.

Чистку трубопровода выполняют с помощью обычного шланга и чистой воды, которую подают под сильным напором. Грязь устремляется в колодец, откуда её нужно вычерпать, затем вручную выскрести стены и дно. Лотки, желоба и канавы для сбора дождевой воды тоже промывают, очищая от грязи.

Регулярность проведения очистки будет гарантией стабильной работы ливневой канализации и дренажной системы.

Принцип работы дренажа и ливневой канализации

Ливневая канализация: точечный водоотвод. Точечные элементы необходимы для сбора осадков, будь то дождь, талый снег, растаявший град. Воду можно по желобам отправить в водоотвод, а далее отправить в специальные канавы с решетками, по которым вода будет удаляться с участка. Очень актуально, при расположении здания на склоне, так как при выборе правильного угла не нужно будет строить дополнительных желобов, а выводить воду напрямую в канавы.

При линейном водоотводе, вода отводится по желобам, воронкам в специальную магистральную систему, состоящую из труб, которые подходят для дренажа и ливневой канализации. Далее по этой магистральной системе, стоки попадают в коллектор, а затем, в зависимости от проекта, вода может уйти в накопитель, а может за участок.

Дренажная система с накопительной емкостью и поливом участка Источник dp32.ru

При глубинном дренаже, вода из поднимающихся грунтовых вод, постепенно, отдельными частями выводится в колодец, а оттуда откачивается насосом и выводится. Такая система имеет 3 типа:

• Горизонтальный;
• Вертикальный;
• Пристенный. При наличии в доме подвала или цокольного этажа, требуется отводить от них грунтовые воды. Эффективнее всего справляется пристенный дренаж – недалеко от стен устраивается влагоприемник, а сама стена тщательно гидроизолируется.

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

1. Кольцевой.
2. Пластовый.
3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

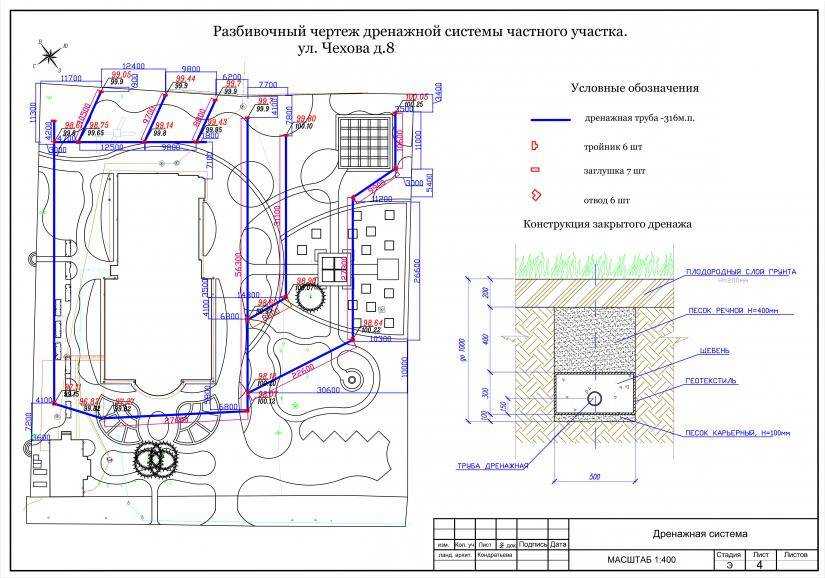

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

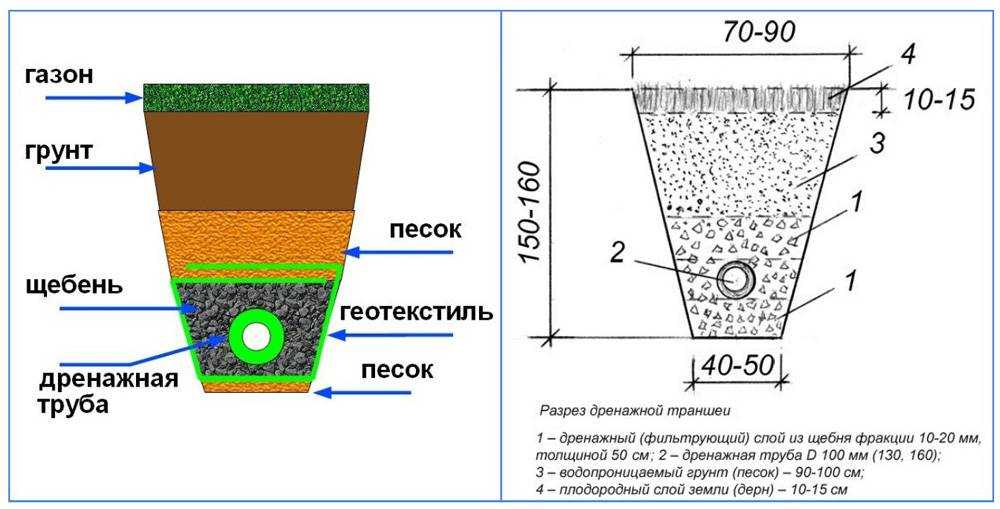

1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
2. Дно канавы засыпают песком и формируют правильное направление движения воды.
3. Выкладывают полотно геотекстиля.
4. Засыпается псефитовая порода — гравий, щебень.
5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
7. Повторяются пункт 3 и 4 в обратном порядке.
8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

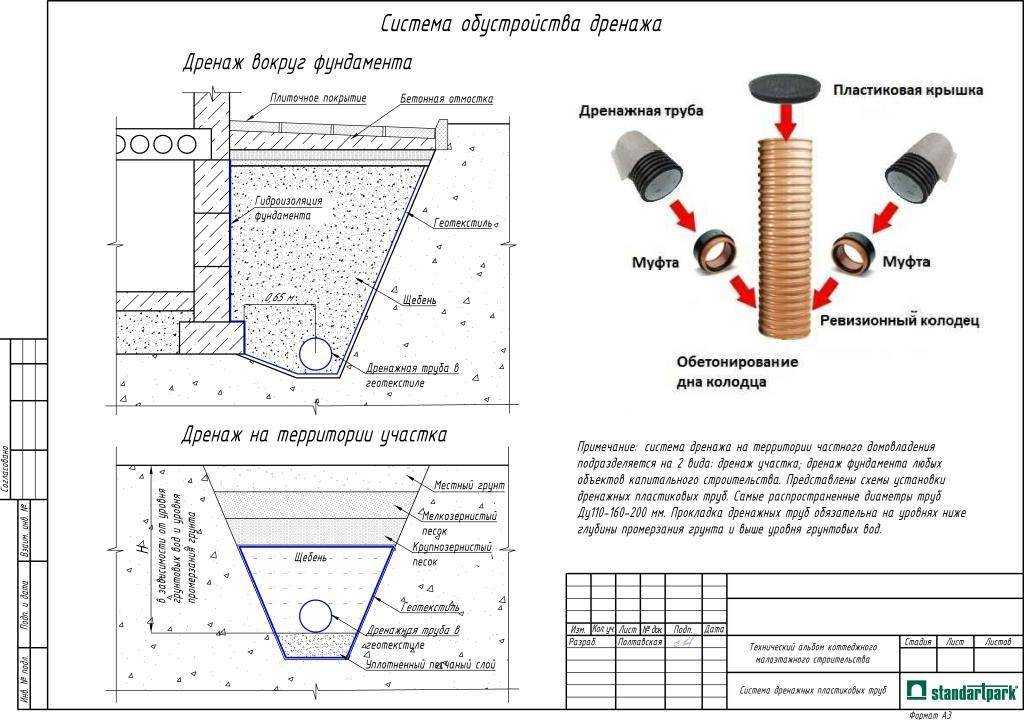

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
4. Укладывается слой геоткани.
5. Поверх полотна засыпают щебенку.
6. Укладываются дрены отверстиями вниз.
7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
8. Совмещают трубы с коллектором.
9. Поверх дрен высыпают псефит.
10. Выкладывают еще один слой синтетического полотна.
11. Получившийся пристенный дренаж фундамента засыпают грунтом.

Что такое ливневка

В отличие от дренажа ливневая канализация собирает воду с крыши. То есть с поверхности строений. Основная задача – собрать и отвести дождевую, талую воду от дома, прочих объектов. Сооружают ливневку из двух разных частей – наружной (желоб под крышей) и подземной – это сеть приемников, труб для отвода жидкости.

Открытый тип ливневой канализации

Самый простой вариант обустройства сети состоит из следующих частей:

1. Желоб. Его фиксируют под крышей. Туда попадает вода с поверхности, отводится в трубу.
2. Вертикальная труба, воронка. Трубу устанавливают от крыши до земли (отмостки), верх оснащают воронкой. Вода из желоба падает в воронку, по трубе направляется вниз.
3. Хомуты. Ими скрепляют все детали.
4. Тройники, поворотные модули. Нужны для связки горизонтальных и вертикальных труб.
5. Колодцы. Это водоприемники.

Готовый комплект собирают как конструктор. Предварительно составляют схему с учетом размеров длины крыши, высоты от края кровли до отмостка и пр. При небольшом умении домашний мастер успешно справится с установкой.

Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

Перед началом работ продумывают систему отвода воды в колодцы или за границы участка.

Видео описание

Пример обустройства дренажной системы показан в видеоролике:

Устройство ливневой канализации (открытый тип)

«Ливневка» состоит из двух частей – верхней и нижней. В систему входит:

• желоба, в которые с крыши попадает вода, и, которые ведут ее дальше;
• воронки и вертикальные трубы. В воронки попадает вода и далее, по вертикальным трубам попадает в нижнюю часть «ливневки»;
• хомуты для укрепления труб при их соединении;
• тройники и поворотные колена, которые связывают горизонтальные и вертикальные трубы между собой, также туда может крепиться воронка;
• колодцы.

Система собирается как конструктор, надо составить чертеж системы, аккуратно скрепить детали и получить готовую ливневую канализацию.

Чаще всего для желобов используются такие материалы:

• оцинкованное железо;
• медь;
• керамик;
• пластик (ПВХ).

Из чего будет сделана ливневка, выбирается в зависимости от устройства дома, его архитектуры и материала, из которого изготовлена кровля. Можно дополнить желоба сетками и антиобледенительным кабелем, чтобы весной лед не закупоривал вывод воды.

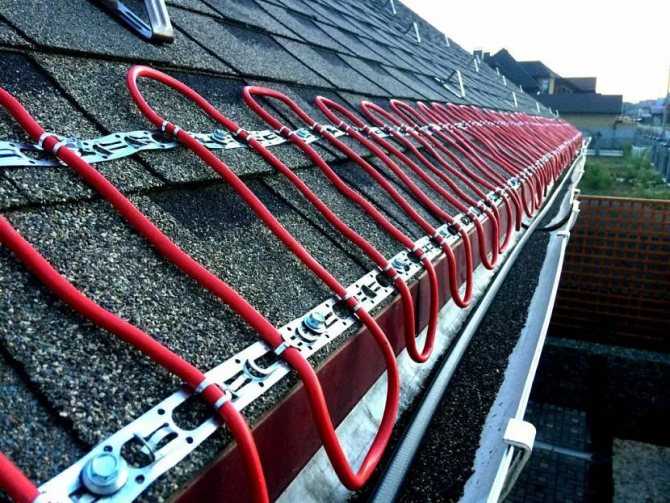

Обустройство антиобледенительной системы на крыше дома Источник rmnt.ru

Для изготовления промежуточных и основных колодцев используют следующие материалы:

• ПВХ (дорогой, но очень эффективный вариант);
• Кирпич и камень (долговечный, но следует правильно собрать);
• Кольца из железобетона (трудны в установке);

Конструкция у них точно такая же, как и у закрытого дренажа.

Что такое поле фильтрации и как его правильно организовать

Ещё на этапе планирования приобретения и установки септика стоит задуматься о создании системы очистки сточных вод, одним из которых является поле фильтрации.

Что такое поле фильтрации

Поле фильтрации (подземный дренаж, поле рассеивания) – это вид водоочистного сооружения, специально отведенный и оборудованный участок земли, на котором осуществляется биологическая очистка сточных вод путем их фильтрации через слой грунта. Вот рисунок, на котором наглядно показан данный дренажный дачный септик.

Если описать в двух словах, то такой инфильтратор для дачного септика – это система оросительных труб-распылителей и дренажных канав, которые размещаются под землей. Вот схема поля фильтрации: 1-входная труба, 2-септик, 3-распределительная труба, 4-труба рассеивания.

Основные требования к организации дренажной системы

Для эффективного функционирования инфильтратора для септика необходимо знать и учитывать следующие нюансы:

• Уровень грунтовых вод (УГВ): высокий (0,5 метра от уровня земли), низкий (3 м от уровня земли) или переменный, который колеблется в зависимости от сезона.
• Также при выборе системы фильтрации определяется состав почвы – песок, глина, суглинок или торф.

Сочетание этих двух факторов для Москвы и Московской области дает в основном следующий результат – высокий УГВ (80% территории) и различные виды грунта. В этом случае, а также при низком УГВ и глинистых или суглинистых почвах лучшим решением, как показывает практика, стало поле закрытой фильтрации.

• При суточном объеме сточных вод до 0.3 кубометра обычно используются фильтрующие колодцы, в остальных случаях – поле фильтрации.
• Рекомендуемая санитарно-защитная зона от дома до полей поземной фильтрации 5 — 10 метров.
• Размер поля фильтрации определяется путем деления суточного объема осветленных вод на водопоглощение 1 м² грунта.
• Оросительные труба укладывают немного выше уровня грунтовых вод, согласно п.3.44 МДС 40-2.2000 расстояние от поверхности земли до верхней части трубопровода составляет 0,3-0.6 м.
• Дренажный трубопровод Ø100 мм дополняется отверстиями Ø 5 мм, которые просверливают в шахматном порядке под углом 60° к вертикали каждые 50 мм. (п.3.36 МДС 40-2.2000)

Виды инфильтраторов для септика

Существуют много вариантов систем очистки осветленной воды:

Для песчаного или торфяного грунта, а также переменного УГВ — пластиковый колодец 400 мм, с помощью которого будет осуществляться дренаж сточных вод,

При высоком и переменном УГВ, песке, торфе или суглинке — колодец из бетонных колец,

Для низкого УГВ и таких видов почв, как песок и торф — заглубленный дренаж под септик,

При низком и переменном УГВ, песке, суглинке или торфе — колодец из бетонных колец для дренажа самотеком.

Поле фильтрации (пример для суглинка)

Выкапывается траншея, которая заполняется фильтрующим слоем щебёнки или керамзитом.

Далее укладывается полипропиленовая ткань — в ней размещаются трубы с отверстиями (глубина размещения – не более 60 см),

Дренажные трубы укладываются под уклоном в 1-2° от распределительной трубы

Слой щебенки (а лучше керамзита, который предохраняет трубы от замерзания и не спрессовывается) заворачивается полипропиленовой тканью- она защищает систему от засорения и не даёт керамзиту смешиваться с грунтом.

Готовое поле засыпается почвой, ранее выкопанной из котлована.

Нередко дренажный монтаж подразумевает также наличие насоса для отвода жидкости за территорию участка.

Заглубленный дренаж под септик

К основной глубине котлована под септик выкапывается дополнительно 300 мм,

Дно котлована его стены выстилаются геотекстилем,

Дренажная труба, подсоединенная к тройнику, укладывается на дно и засыпается щебнем или керамзитом.

Сверху труба заворачивается геотекстилем, после чего к тройнику подсоединяется вентиляционная труба.

Поле фильтрации – естественный дренажный фильтр, способный очищать большие объемы сточных вод и не требовательный к окружающей среды. Кроме того, при такой очистке стоков не требуется применение бытовой химии, но для эффективного функционирования рекомендуется замена фильтрующих слоев каждые 10-15 лет (периодичность зависит от интенсивности использования).

Локальные очистные сооружения канализации для частного дома

Вариант канализации с локальными очистными сооружениями более затратен при сооружении, но может обеспечить меньшие текущие расходы

на содержание системы.

В локальных очистных сооружениях используют биологический способ очистки стоков от загрязнений. Очистка стоков производится микроорганизмами, способными разлагать органические загрязнения. Главная задача биологической очистки — удаление из стоков органических веществ.

Биохимические реакции, протекающие в процессе биологической очистки, частично удаляют из стоков и многие химические элементы, снижая их концентрацию в сточной воде.

Различают анаэробный

(бактериями без доступа кислорода) иаэробный (бактериями в присутствии кислорода) процессы биологической очистки.

Материалы дренажных труб с геотекстилем

Выбор материалов труб с перфорацией для осушения почвы вокруг какого-либо строения довольно обширен, но несмотря на это, абсолютной популярностью пользуются лишь некоторые.

На сегодняшний момент рынок безоговорочно завоеван пластиковыми изделиями. У них есть масса преимуществ, которыми не могут похвастаться многие другие трубы, но при этом цена изделий более чем демократичная.

  Пластик тоже можно поделить на несколько видов. Обычно дренажные трубы делают или поливинилхлорида (ПВХ) или полиэтилена (ПНД), также встречаются и полипропиленовые модели.

Поливинилхлорид доступнее всего. Он отлично выдерживает линейную нагрузку и совершенно невосприимчив к пагубному влиянию влажной среды, что в условиях дренажной системы является безусловным преимуществам.

Кроме того, на качество материала не влияют различные кислоты, которые могут выделяться в процессе жизнедеятельности бактерий. А их, к слову, в любом типе грунта крайне много.

У поливинилхлоридных труб более гладкая внутренняя поверхность. Из-за этого внутри конструкции не задерживается мусор, и не образуются засоры.

Также стоит выделить совсем незначительный вес даже самых габаритных изделий из ПВХ. Это облегчает транспортировку и установку.

Полипропилен и полиэтилен обладают все теми же преимуществами, но помимо них они еще и более устойчивы к положительной и отрицательной температуре. В суровых климатических условиях, безусловно, лучше всего выбирать именно эти материалы.

В дренажной системе довольно часто, помимо гладких труб, используется еще и гофрированная дренажная труба в геотекстиле. Ее корпус своей формой напоминает гармошку. Благодаря такому строению трубы могут изгибаться во все стороны, что еще больше облегчает установку. Ведь использовать дополнительные комплектующие и фитинги теперь не придется даже в местах изгиба.

Гофрированная поверхность еще и выполняет функцию ребер жесткости, что обеспечивает большую устойчивость к различным нагрузкам. Для предотвращения частого скопления засоров внутри таких труб, применяются многослойные конструкции. Их внешняя оболочка ничем не отличается от стандартной гофрированной трубы. А вот внутри находится идеально гладкий слой из более мягкого и податливого материала. Получается, что труба остается такой же гибкой, но ее внутренняя поверхность тщательно защищена.

  Помимо пластика, при строительстве дренажа участка используются трубы из керамики или бетона.

Керамические дренажные трубы отличаются потрясающей прочностью к линейным нагрузкам, равномерно распределенным по всей их площади. В таких условиях трубы из керамики проявляют себя гораздо лучше, чем те же самые пластиковые. Все же, если эта же нагрузка будет сосредоточена всего в одном участке, есть большая вероятность, что труба просто расколется.

То же самое может произойти, если в зимнее время в конструкции скопится вода. При замерзании она расширяется и давит на внутренние стенки.   Именно поэтому при использовании керамических труб нужно тщательно продумать схему системы, чтобы вода никогда не скапливалась в трубах.

У керамических изделий довольно внушительный вес. Даже для погрузки конструкции в котлован необходима помощь специальной техники, что значительно увеличивает общие расходы на монтаж.

  Несмотря на столь внушительное количество недостатков, такие трубы все еще пользуются спросом. Причина тому довольна проста. Если не подвергать конструкцию нагрузкам, к которым она не приспособлена, такая труба может служить столетиями.

Последний вариант сырья для изготовления дренажных труб – это бетон. Для увеличения прочности или гидроизоляционных свойств к цементу еще на стадии производства добавляется асбест, тонкие минеральные волокна.

Асбестобетон по своей прочности опережает армированные конструкции, используемые при возведении фундамента даже самых крупных зданий. В отличие от керамики, такие трубы не боятся совершенно никаких нагрузок. Даже если внешнее давление на трубу будет сосредоточено только в одном участке конструкции, она стойко выдержит все это.

Проблема в том, что бетонные трубы ничуть не легче керамических, а, значит, при их монтаже ждут все те же трудности. Срок службы асбестобетонных труб уже не такой внушительный, 40-50 лет.

Пример расчета ливневой канализации ↑

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:

• диаметр 50 мм, уклон 0,03;
• диаметр 63 мм, уклон 0,02;
• диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др. Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.
