Переделка китайской гирлянды

О китайской продукции у большей части потребителей сложилось не очень хорошее мнение. Гирлянды также не выделяются на общем фоне товаров из Китая: некачественные соединения, слишком тонкие проводники, дешевые конструкционные материалы. В результате такие гирлянды (в том числе блоки их управления) часто выходят из строя.

Поломка любого из элементов схемы способна повлиять на функционирование гирлянды. К примеру, нерабочий конденсатор становится причиной мерцания лампочек. Поломка тиристора влечет за собой отключение одного из каналов. Перегоревший диод, вышедший из строя диодный мост приводят к полной неработоспособности системы.

Испорченные детали нужно менять на новые. При отсутствии достаточных знаний в области электротехники или нежелании возиться с ремонтом, рекомендуется предельно простая, но действенная схема. Подключаем гирлянду напрямую с вилкой, а в один из проводников кабеля встраиваем стартер от люминесцентного светильника. Однако данная схема эффективна только для обычных лампочек. Что касается светодиодной гирлянды, ее работоспособность в таком случае будет восстановлена, но свет станет более тусклым.

Источник

Виды неисправностей

Рассмотрим некоторые из возможных случаев, когда схема китайской гирлянды не понадобится. Из курса электротехники известны всего 2 проблемы, связанные с неполадками электричества: короткое замыкание и разрыв цепи. В случае с неработающей гирляндой нужно искать разрыв. Допустим, не горит синий цвет. Возможно 2 варианта:

где-то порвался провод, соединяющий синие лампочки;
перегорел один из элементов синего цвета.

Теперь следует найти разрыв или сгоревшую лампочку. Как правило, в этом нам поможет визуальный осмотр. Чаще всего разрыв видно невооруженным взглядом, и ремонт на этом быстро заканчивается. Чтобы соединить два конца провода, не нужно даже иметь под рукой паяльник – помогает простейшая скрутка. Голый провод в обязательном порядке необходимо замотать изолентой.

Внимание! Любой ремонт электрического изделия производится без подключения к сети. Если разрыва не видно, следует обратить внимание на коробочку с кнопочкой

Китайская гирлянда, схема которой не отличается от стандартной, имеет управляющий блок в плоской коробочке

Открутив 2 или больше винтика, можно увидеть маленькую печатную плату с несколькими элементами. К ней подходит 2 провода от вилки: фаза и ноль, а также 4 провода с лампочками четырех разных цветов. Разрывы чаще всего происходят в месте соединения жил проводков

Китайская гирлянда, схема которой не отличается от стандартной, имеет управляющий блок в плоской коробочке. Открутив 2 или больше винтика, можно увидеть маленькую печатную плату с несколькими элементами. К ней подходит 2 провода от вилки: фаза и ноль, а также 4 провода с лампочками четырех разных цветов. Разрывы чаще всего происходят в месте соединения жил проводков

Если разрыва не видно, следует обратить внимание на коробочку с кнопочкой. Китайская гирлянда, схема которой не отличается от стандартной, имеет управляющий блок в плоской коробочке

Открутив 2 или больше винтика, можно увидеть маленькую печатную плату с несколькими элементами

К ней подходит 2 провода от вилки: фаза и ноль, а также 4 провода с лампочками четырех разных цветов. Разрывы чаще всего происходят в месте соединения жил проводков

Целый ряд неисправностей связан с нарушением работы блока управления. Здесь может выйти из строя сама кнопка переключения режимов. «Лечится» такая проблема чисткой контактов либо полной заменой. Китайская гирлянда, схема которой стандартная, обязательно имеет в своём составе контроллер. Он также может испортиться, и его тоже можно заменить. Слабым звеном может стать любой из 4 тиристоров – по одному на каждый цвет.

Hi-Tech-Remont.com

22.03.2017 | Комментариев нет

В виду того что стандартные среднестатистичесские китайские гирлянды стоят дешево, мы даже не предлагаем свою услугу по ремонтам гирлянд. Ну во первых спроса , как мы думали нет.

Спрос на кануне нового 2017 года сам пришел к нам в ггости:)

Зашел в нашу мастерскую важный с виду мужчина, представился военным полковником, и сказал что судя по нашему сайту, мы умеем все чинить. Ну чего отрицать — да , стараемся ремонтировать всю мелкогабаритн технику, которая ремонтопригодна, и ремонт которой рентабелен в виду соотношения цены ремонта и стоимости самого електронного устройства или гаджета.

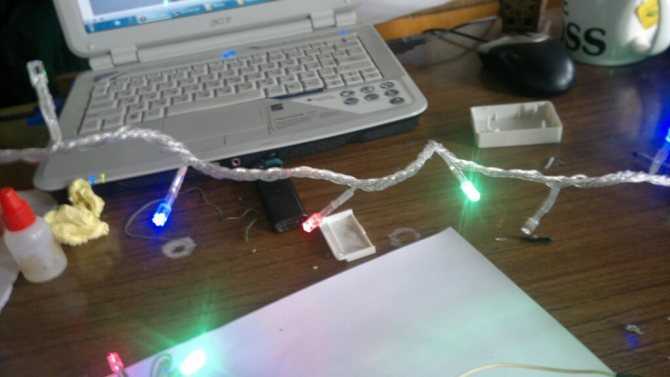

Выслушав, молча достает мужчина из пакета связку проводов с лампочками, ложит на стол и обращается:

-отремонтируйте мне гирлянду:)

Как тут мужчине с великолепной харизмой и с таким серйозным званием отказать:) тем более на кануне нового года, и тем более гирлянду)))

— Попробуем отремонтировать!

В так называемом «пульте» с одной кнопкой переключения режима входят пять проводов от лампочек и два провода которые идут к вилке.

Все внутри в саже, и провода оторваны.

Вычищаем тщательно сажу, потому что она токопроводящая, и может подомкнуть в любой момент, особенно во влажном помещении и когда происходит владный конденсат при смене внешних факторов.

Замеряем все елементы на плате, диодный мост цел , ничего не замыкает. Припаиваем провода и включаем — все работает.

Что потребуется для монтажа ленты

Для проведения работ потребуется подготовить следующие инструменты:

перфоратор или дрель, гвозди, шуруповерт или отвертка;
блок питания;
клей;
диодная лента;
кольцевые наконечники с обжимами для повышения удобства (не обязательно);
инструмент для очистки от изоляции проводов;
паяльник, металл для пайки и олово.

Блок питания должен соответствовать общей мощности ленты плюс 20% для запаса. Возьмите ближайший по мощности (в большую сторону) блок питания. Мощность 1 м ленты можно узнать в магазине. На ленту подается напряжение 12 В.

Подсветка гардины светодиодной лентой: основные этапы монтажа

Подключение лед ленты проводится по принципу подключения светильников. Сделать подсветку самостоятельно несложно.

Этапы монтажа:

Убедитесь в отключении электричества.
Подберите провод требуемой длины с учетом размеров комнаты, расположения выключателя, розеток, блока питания и самой ленты.
Подготовьте концы провода, используя нож либо специальные инструменты для зачистки и снятия изоляции.
Залудите концы провода, которые будут подключаться к диодной ленте.
Скрученные оголенные жилы, которые идут к блоку питания, оснастите кольцевыми наконечниками и обожмите их.
Определите точки сверления для блока питания, закрепите его в предварительно выбранном месте, используя перфоратор, дюбели или гвозди. Устанавливать блок питания рекомендуется в неприметном месте.
Соедините напряжения фазы 220 В с выключателем. Подключите заземляющий провод к блоку питания и ноль.
Залудите концы проводов, которые идут до ленты от блока питания с помощью олова и флюса. Обработайте контактные концы ленты.
Подготовленные провода и ленту запаяйте, проведите изоляционные операции в местах соединений с использованием изоленты.

Почему не светит гирлянда?

Для начала рассмотрим три варианта, когда вообще не нужны никакие приборы и инструменты, а найти неисправность можно буквально “наощупь”.

Основная беда всех китайских гирлянд – Т О Н К И Е провода. Их толщина зачастую еле-еле превышает толщину человеческого волоса.

Соответственно, половина всех проблем – это обрыв провода в том или ином месте.

1-е место
Вилка

Именно ее вы постоянно втыкаете и вытаскиваете из розетки, а значит данный узел больше всех подвержен механическим нагрузкам.

Раскрутите ее (если она не цельнолитая) и внимательно осмотрите внутренности, нет ли там отгоревших концов.

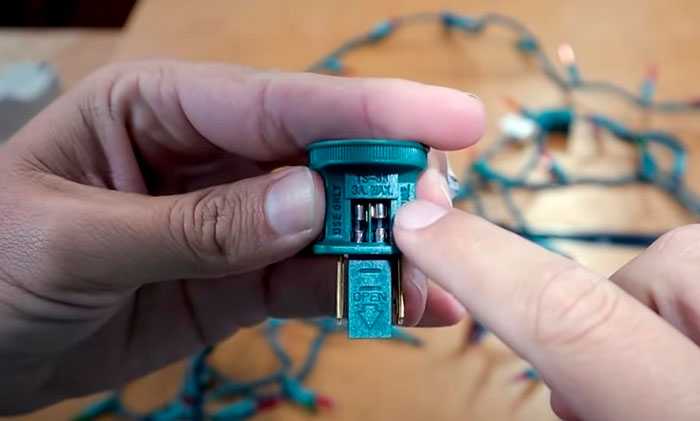

В американских гирляндах внутрь вилки даже встраивают предохранители!

Все ради вашей безопасности.

2-е место
Блок управления

Откройте эту коробочку и проверьте надежность пайки всех проводов к плате.

Очень часто любой из них (питание 220В или отходящие на лампочки) могут отпаяться.

3-е место
Обрыв возле лампочки

Каждая лампочка в цепочке гирлянды припаивается к проводу с двух сторон. Как правило, это место прячется в термоусадку.

Однако не всегда она помогает, и какой-либо из проводов при распутывании мотка может элементарно оторваться.

Достаточно включить гирлянду в розетку и прощупать все лампочки, аккуратно шевеля проводки возле них. Делать это лучше в перчатках, чтобы случайно не коснуться пальцами оголенной жилы.

Бывает, что после такой процедуры гирлянда начинает вновь светиться.

На белой термоусадке эти подгоревшие места можно разглядеть невооруженным взглядом.

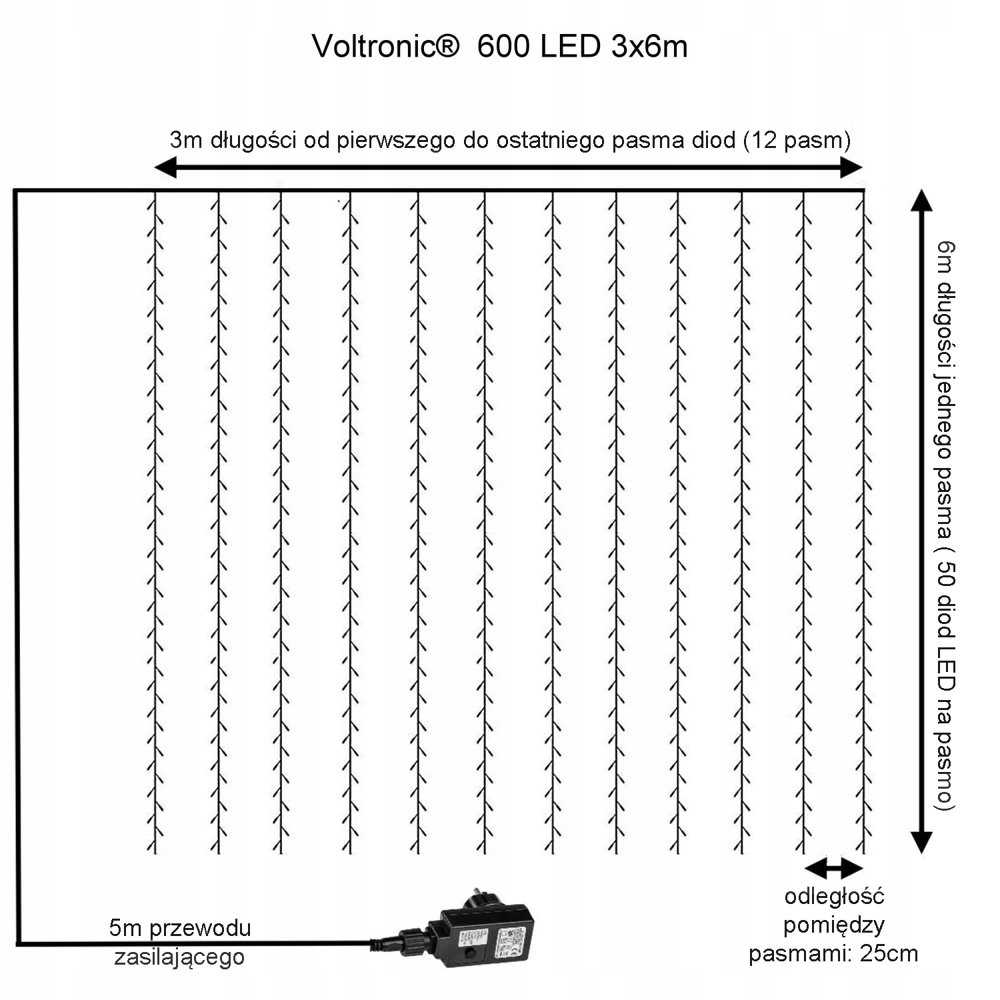

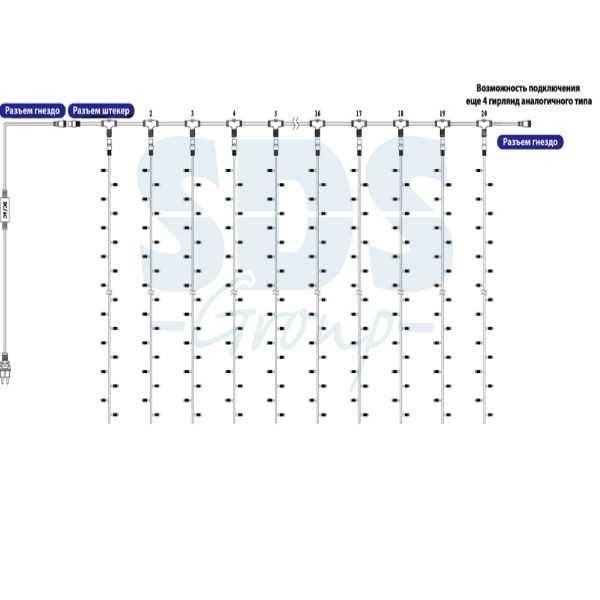

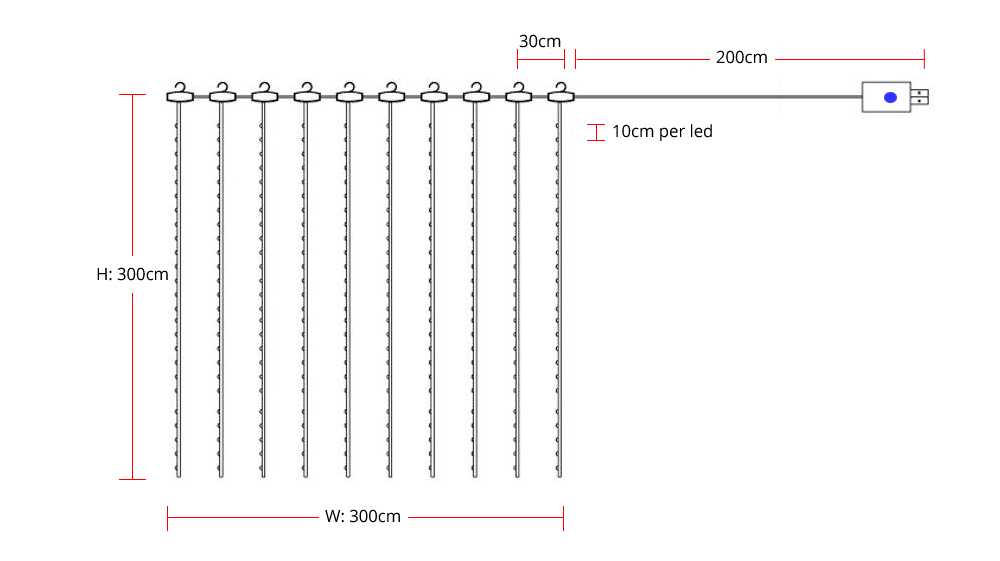

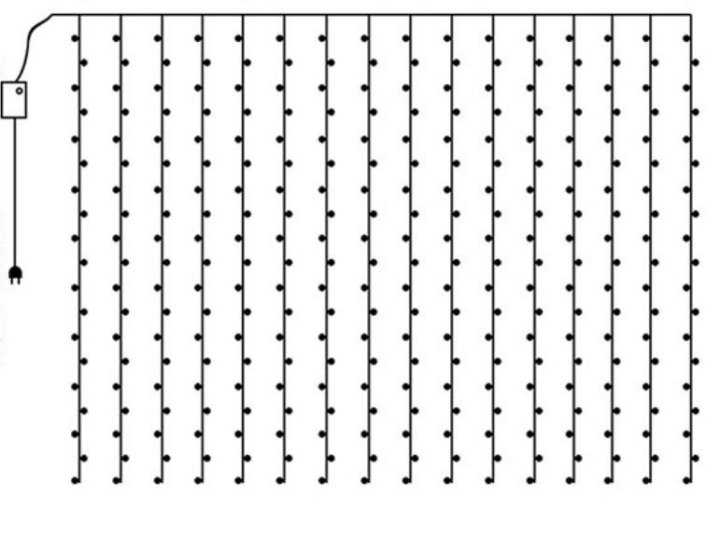

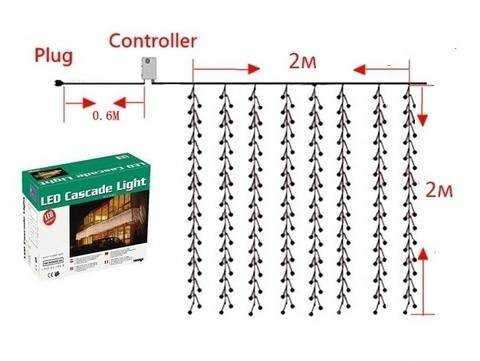

Если оборванные провода хорошо видны, но вы при этом не знаете куда их пристроить и где они были изначально, вот вам основные схемы самых популярных типов гирлянд.

По ним можно сориентироваться и понять куда какой из проводов должен идти и к чему присоединяться.

Если ничего из вышеперечисленного не помогло найти обрыв и причину неисправности, переходим к более продвинутым процедурам

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

Некачественный контакт на проводах.
Поломка одного из светодиодов.
Неполадки с конденсатором.
Перегорел резистор.
Проблемы с диодным мостом или тиристорами.

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Прозвон светодиода

Найти сгоревший провод и другие дефекты несложно с помощью прозвона. Для светодиодов характерны показатели, определяющие их рабочую среду. К таковым относят напряжение и рабочий ток. Данные параметры меняются в зависимости от разновидности светового диода. Наиболее важный параметр — сила тока. Указанные показатели следует учитывать при самостоятельном прозвоне светодиода. Если же ток и напряжение неизвестны, рекомендуется использовать один из двух надежных способов прозвона:

с помощью мультиметра;
с использованием стандартной батарейки.

Обратите внимание! До проверки LED-лампочки ее нужно открепить или отпаять от контактов. Диод является полупроводниковым изделием (то есть пропускает электричество в одном направлении) и оснащен двумя контактными частями (анод и катод)

Контакты выполнены в виде медных ножек

Диод является полупроводниковым изделием (то есть пропускает электричество в одном направлении) и оснащен двумя контактными частями (анод и катод). Контакты выполнены в виде медных ножек.

Ставим тестер в режим прозвона. В данном положении ток, идущий через световой диод, составит приблизительно 1 мА. Прикасаемся щупами мультитестера к ножкам и смотрим на показания, изображенные на мониторе прибора.

Совет! Заметить свечение светодиода будет проще, если затемнить помещение.

Делаем прозвон в двух позициях — это позволит установить положение катода и анода рабочего светового диода. Если устройство неисправно или дает недостаточно света, то мультиметр покажет единицу.

При отсутствии тестера прозвон выполняют с помощью стандартной 9-вольтной батарейки. Поскольку непосредственное соединение диода с батарейкой ведет к его поломке, понадобится понижающее устройство — резистор сопротивления. Однако, так как операция предполагает отсутствие каких-либо вспомогательных средств, кроме батарейки, в качестве резистора используем смоченный в воде палец. Анодом касаемся плюса батарейки, а на минус кладем палец и подводим к нему катод.

Прозвонка индикаторной отверткой

Для этого нам понадобится бесконтактный индикатор напряжения.

Если его поднести к проводу в изоляции, который находится под напряжением, то индикатор начинает светиться и пищать.

Когда напряжения на проводе нет (где-то обрыв), приборчик молчит.

Ранее такие штуки стоили довольно дорого и выпускали их именитые фирмы, типа Fluke.

Сегодня без проблем можно купить такое же изделие от наших китайских товарищей за сумму в несколько раз меньше стоимости самой гирлянды.

Причем приборчик этот довольно универсальный и пригодится в домашнем хозяйстве для решения многих задач.

Например, понять где фаза, а где ноль в розетке, или найти под штукатуркой эл.проводку.

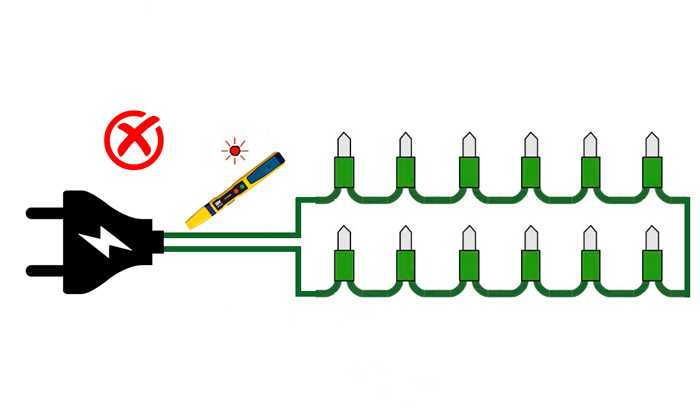

Итак, включаете вашу неисправную гирлянду в розетку и разводите провода подальше друг от друга.

Далее подносите индикатор к гирлянде, начиная от вилки. Если он уже там не горит и не пищит, значит обрыв в корпусе вилки.

Если все нормально и напряжение есть, начинаете продвигаться вдоль фазного провода до первой лампочки. Потом идете дальше по этому же проводу до следующей.

Там, где приборчик перестанет издавать звук и зарыта проблема – вы нашли место обрыва.

Чаще всего это перегоревшая лампочка. Не все гирлянды делают вечными.

Сгоревшую лампочку можно заменить из старой гирлянды донора.

Данная методика хорошо подходит для гирлянд с одной или двумя ветками на ОБЫЧНЫХ лампочках накаливания.

Если у вас современная многоцветная СВЕТОДИОДНАЯ гирлянда с блоком управления на 2 или 4 канала, то тут придется немного повозиться.

Схема китайской гирлянды

Среди множества световых приборов, используемых для оформления новогодних елок, особое место занимает схема китайской гирлянды. Она, как и все аналогичные китайские изделия, отличается простотой и дешевизной. Возникает много споров о надежности подобных гирлянд, однако, большинство потребителей использует именно их.

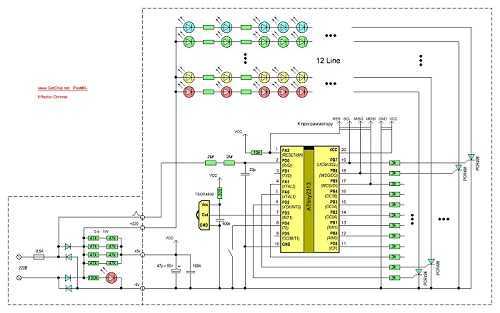

Схема классической китайской гирлянды

Данная конструкция оснащена плавным управлением яркостью. Для этого используется фазовое управление, регулирующее угол открывания тиристоров. Автоматика использует целых восемь программ, обеспечивающих большое разнообразие алгоритмов управления. Благодаря своим качествам, прибор очень дешев, поэтому и расходится миллионными тиражами.

В основе контроллера лежит плата небольшого размера, где предусмотрено место для диодного моста. Здесь же располагается и микроконтроллер с четырьмя выходами. Он представляет собой небольшой кусочек генитакса, где с помощью эпоксидной смолы крепится микрочип. Через выходы микроконтроллера, с помощью токоограничительных резисторов, осуществляется управление четырьмя тиристорами. Данное устройство рассчитано на анодное напряжение до 600 вольт и ток в пределах 0,6-0,8 ампер. В отдельных конструкциях дешевых гирлянд, вместо входного диодного мостика остается один диод. В то же время, подключение электродов, управляющих тиристорами, осуществляется напрямую к выходам микроконтроллера, без использования резисторов, ограничивающих ток.

Как правило, мощность микроконтроллера очень маленькая, поэтому, он не в состоянии контролировать работу мощных симисторов. Для того, чтобы решить эту проблему, необходимо использовать отдельный маломощный источник питания, имеющий гальваническую развязку от общей сети. В этих целях можно использовать адаптер малой мощности, например, такой, который питает усилитель телевизионной антенны, содержащий в своей схеме стабилизатор.

Другие пути решения проблем

Чтобы совместить маломощный микроконтроллер с мощными симисторами, практикуется применение транзисторных ключей, где используются транзисторы с высоким коэффициентом усиления тока. Таким образом, схема китайской гирлянды не перегружает выходы микроконтроллера. Чтобы обеспечить гальваническую развязку, применяются специальные микросхемы, на входе которых содержится светодиод, а на выходе установлен маломощный симистор.

Для того, чтобы китайская гирлянда нормально работала, ее нужно синхронизировать с сетью с помощью сигнала. С этой целью, на вход микроконтроллера подается фаза, номиналом 220 вольт через установленный резистор. Нейтральный провод сети, соединяется с общим проводом всего устройства.

Гирлянда «сошла с ума»

Бывает такие случае, когда после включения в розетку вилки питания, устройство начинает само по себе перебирать все возможные виды моргания, светит то тусклее, то ярче и т. д. Другими словами, четко видно, что это не заводской эффект, а гирлянда «сошла с ума». Чаще всего такой эффект называют хаотичным морганием. Как отремонтировать гирлянду самостоятельно, если обнаружился такой дефект?

Если наблюдается такое явление, то чаще всего проблема кроется в том, что электролитический конденсатор вышел из строя — вздулся, «взмок» и т. д. Это можно увидеть даже невооруженным глазом. Единственный возможный вариант ремонта в таком случае — это замена, вышедшей из строя детали. Номинал конденсаторов обычно указан на самих устройствах. Нужно купить новые на рынке радиодеталей и припаять исправное устройство на место сломанного.

Однако случается и так, что замена произведена, а эффекта никакого или же ни один из элементов не был вздут. В таком случае проблема кроется в том, что был пробит один из резисторов. Найти этот дефект глазом очень трудно, понадобится специальный тестер. При ремонте светодиодных гирлянд на 220 вольт, таким образом, делаются замеры сопротивления каждого резистора. Если значение не совпадает с тем, что указано на самой детали — производится замена.

Восстанавливаем обрывы контактов

Нашли обрыв? Можно обойтись без пайки.

Достаточно зачистить провода и скрутить их.

Аккуратно пройдите лезвием по изоляции провода в одну сторону, немного придавливая его по поверхности и крутаните его. Делайте это аккуратно, чтобы не срезать лишние провода.

А еще можно использовать бокорезы или кусачки. Однако, как правило, у гирлянд достаточно хилые провода, и их легко повредить резкими движениями. Поэтому, лучше все же обойтись более щадящими методами снятия изоляции с проводов.

Еще можно снять изоляцию паяльником или спичками. Но и этот метод не очень хорош. Во-первых, выделяется много токсичного дыма. А во-вторых, не получится точно отмерить нужный отрезок снимаемой изоляции. И она может неравномерно расплавиться.

Снимаем изоляцию канцелярским ножом, если нет стриппера.

Далее сгибаем два провода параллельно друг другу и плотно скручиваем их оголенные части вместе в одну сторону.

Теперь аккуратно сдвигаем скрученную часть проводов назад к стороне изолированных, и скручиваем все изолентой.

Такой тип скручивания и изоляции будет намного качественнее, чем если бы провода были в одной полкости, а не параллельно друг другу.

Альтернатива изоленте

Еще можно использовать термоусадки. Но у них есть два главных недостатка по сравнению с обычной изолентой.

Первое это то, что нужно точно подобрать термоусадку по диаметру, чтобы она плотно облегала провод после нагрева.

А второе это то, что она сильно уступает изоленте по качеству изоляции. Все-таки лучше использовать изоленту, чем простую термоусадку. Тем более что, термоусадка со временем может полностью отойти от изолируемого контакта электрической цепи.

Подбор необходимых материалов и элементной базы

Для самостоятельного изготовления светодиодной гирлянды вам понадобятся следующие инструменты, материалы и компоненты:

паяльник с канифолью и припоем;
изолента;
термоусадочные кембрики, повышающие изоляционные свойства;
светодиоды;
резисторы.

Светодиоды можно получить, разобрав неработающие компьютерные аксессуары – клавиатуры и мыши. От качества выбранных комплектующих и соединений, надежности схемы эксплуатации зависит правильная функциональность самодельной гирлянды.

При последовательном подключении диодов они будут работать, но при этом существенно возрастет напряжение, что повысит количество выделяемого тепла, и в конечном счете приведет устройство к поломке. Это главная причина применения резисторов, снижающих напряжение и изменяющих прочие входные характеристики тока, за счет чего происходит смена цвета при свечении источников.

Выбор светодиодов

Главными элементами гирлянды являются светодиоды. Основными технико-эксплуатационными параметрами считаются рабочее напряжение и ток, протекающий в прямом направлении. Обе характеристики нужны будут для расчета электрической цепи и потребления электроэнергии.

В среднем, светодиод работает при силе тока 20 мА. Для уменьшения количества потребляемого электричества используются резисторы, причем значение сопротивления данного элемента зависит от параметров конкретного led-диода. В сети можно найти немало калькуляторов, позволяющих выполнить простой и быстрый расчет резистора под выбранный светодиод.

Напряжение питания элемента указывает на тот момент, когда на p-n переходе падает напряжение, что происходит за счет внутреннего сопротивления изделия. Другими словами, если речь идет об источнике питания 12 В и светодиодах на 3 В, то последовательно можно подключать не более четырех данных устройств, поскольку каждое из них снижает питающее напряжение (12 В) на величину собственного (3 В). Если добавить в схему пятый элемент, то он практически не будет светиться.

Напряжение зависит от конкретного производителя и цветов светодиода. К примеру, диоды с синими, белыми и зелеными кристаллами имеют рабочее напряжение 3 В, желтыми и красными – 1,5-2,5 В. Потребляемая мощность диодов рассчитывается по одному из законов Ома: P = U * I, где P – мощность, U и I – напряжение и сила тока соответственно.

Если рассматривать значения, приведенные выше, то при их подстановке в формулу мы получим следующее значение: 3 (В) * 0,02 (А) = 0,06 Вт. При последовательном включении 4 светодиодов, данная характеристика увеличится до 0,06 * 4 = 0,24 Вт. При последовательном подключении ограничивающего резистора напряжение возрастет еще на 0,06 Вт, поэтому суммарная потребляемая мощность составит 0,30 Вт. Если вы используете несколько групп по 3 светодиода, которые подключаются параллельно, то данная величина должна быть умножена на их число.

Сила света красного led-диода на 1,8 В составляет 0,2-2,0 кд, белого – 10-20 кд. Тем не менее, данные характеристики не вносят никаких корректировок в схему расчета и выбираются исключительно исходя из целей дальнейшей эксплуатации устройства.

Выбор резисторов

При выборе резисторов нужно ориентироваться на мощность и сопротивление. Второй параметр зависит от числа последовательно подключаемых к цепи светодиодов и их рабочего напряжения, мощность – от величины тока. Практически всегда будет достаточно использовать резистор мощностью 0,125 Вт.

При эксплуатации светодиодов напряжением 3 В принято использовать резисторы со следующим сопротивлением в зависимости от количества элементов:

1 светодиод – 470 Ом;
2 – 300 Ом;
3 – 150 Ом;
4 – 1 Ом.

Если же планируется эксплуатация диодов напряжением 2,1 В, то зависимость будет следующей:

1 светодиод – 510 Ом;
2 – 390 Ом;
3 – 300 Ом;
4 – 180 Ом;
5 – 75 Ом.

Выбор блока питания

В случае со светодиодной гирляндой должен использоваться блок питания на 12 или 24 В с запасом выходной мощности (приблизительно 25% сверху суммарной мощности потребляемой цепи). Выбор конкретного блока зависит от числа светодиодов – для схемы с 7 и более элементами желательно использовать изделие на 24 В.

Блок на 24 Вт позволяет осуществить коммутацию 11 последовательно соединенных диодов на 2,1 В или 6 на 3 Вт. Практически всегда будет достаточно воспользоваться небольшим блоком питания напряжением 24 В и силой тока 0,5 А с выходной мощностью 12 В.
