Световой поток: формула, мощность, сила света и освещенность

Измерение светового потока

Для измерения светового луча используются 2 вида приборов: сферические фотометры и фотометрические гониометры. Основная проблема заключается в необходимости определить параметры светового луча, движущегося сразу в нескольких направлениях.

Сферический фотометр – это сфера с коэффициентом отражения 1. Лампочкаа помещается в центр, рассеянный световой луч измеряет фотоэлемент, вставленный в стену. Результат сравнивается с показателями эталонного источника.

Фотометрический гониометр оснащен люксметром, который во время светового излучения перемещается по всем позициям сферы. Данные освещенности интегрируются, получается значение в люменах.

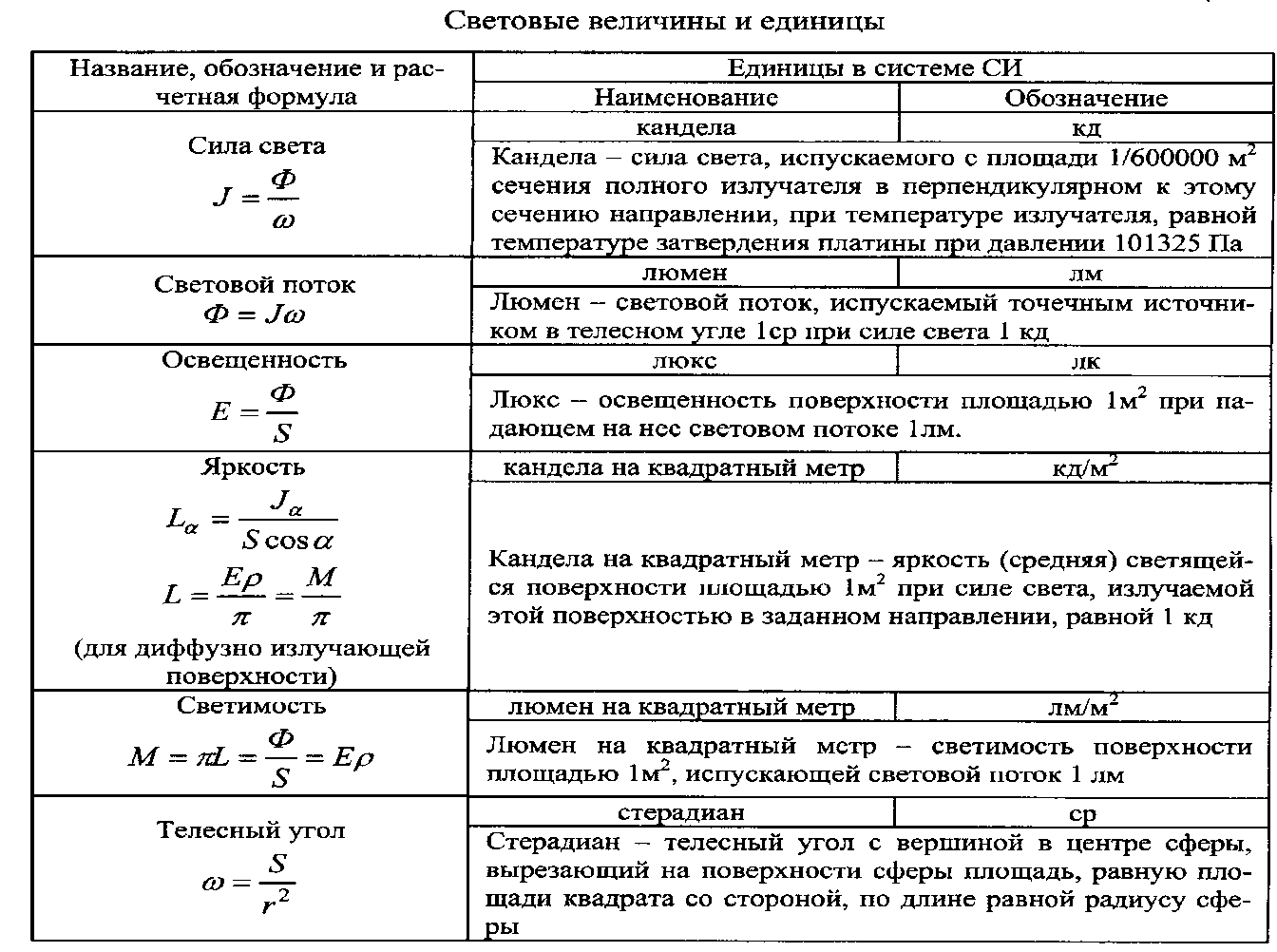

Определяющие формулы

При желании определить световой поток самостоятельно в доме должен быть люксметр. Измерение люксов проводится в нескольких точках одного помещения, потом используется формула:

П=О*Пл, где:

П – световой луч (лм);

О – освещенность (лк);

Пл – площадь помещения.

Значение П обозначается на упаковке лампы.

Узнать примерное значение светового потока возможно без приборов и формул из таблиц, размещенных в сети интернет.

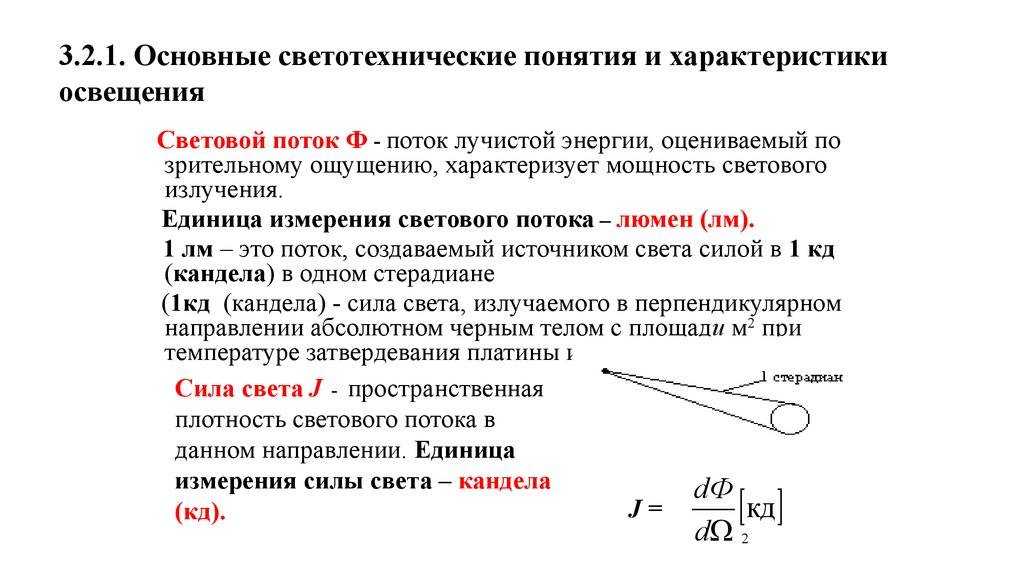

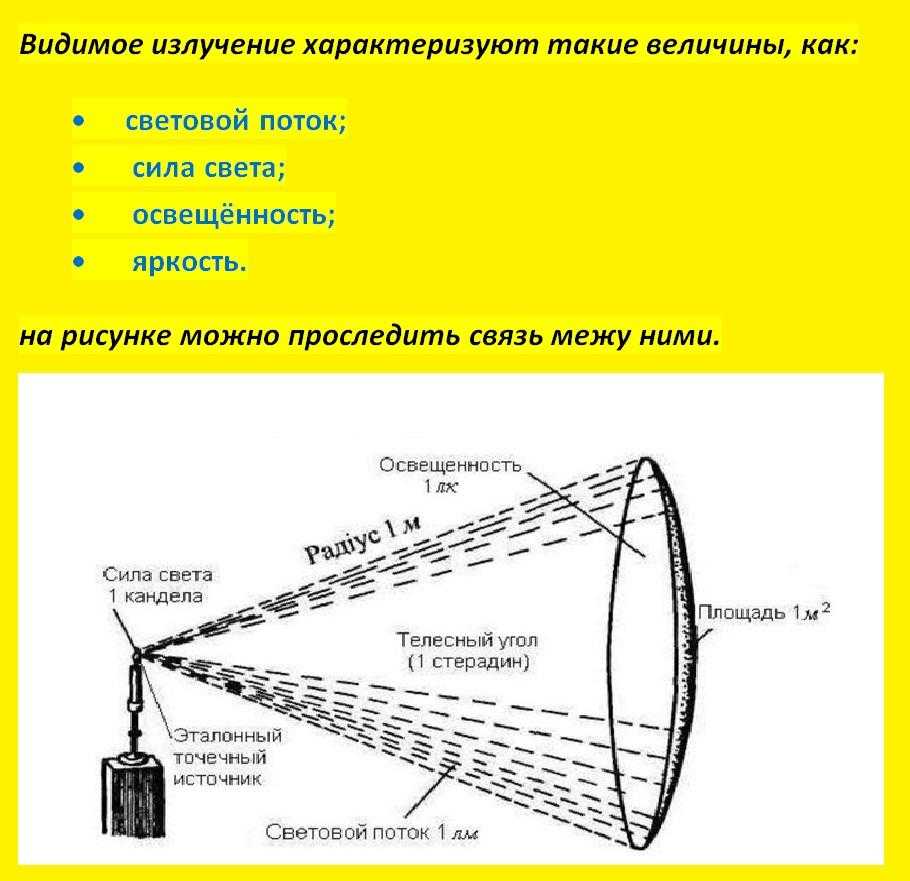

Что такое кандела

Кандела (кд) – единица измерения силы света, равная световому излучению восковой свечи или 1/683 Вт/ср при частоте 540-1012 герц (соответствует зеленому цвету). При изменении частоты меняется объем потрeбляемой электроэнергии.

Силой света называется показатель, позволяющий определить часть светового потока, который источник излучает в одном направлении. Если световой луч определить как объем, то силу света можно назвать его прострaнcтвенной плотностью.

Уравнение 1 кд = 1 лм верное только при условии, что световой луч распространяется под углом 65о в конусе.

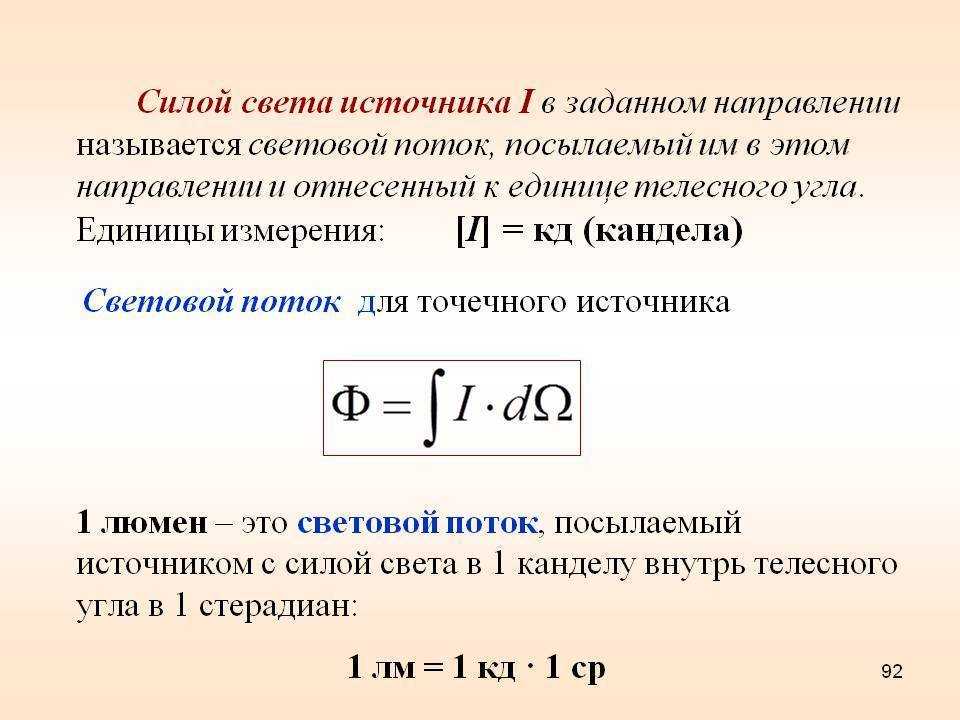

Производная формула:

1 лм = 1 кд *1 ср.

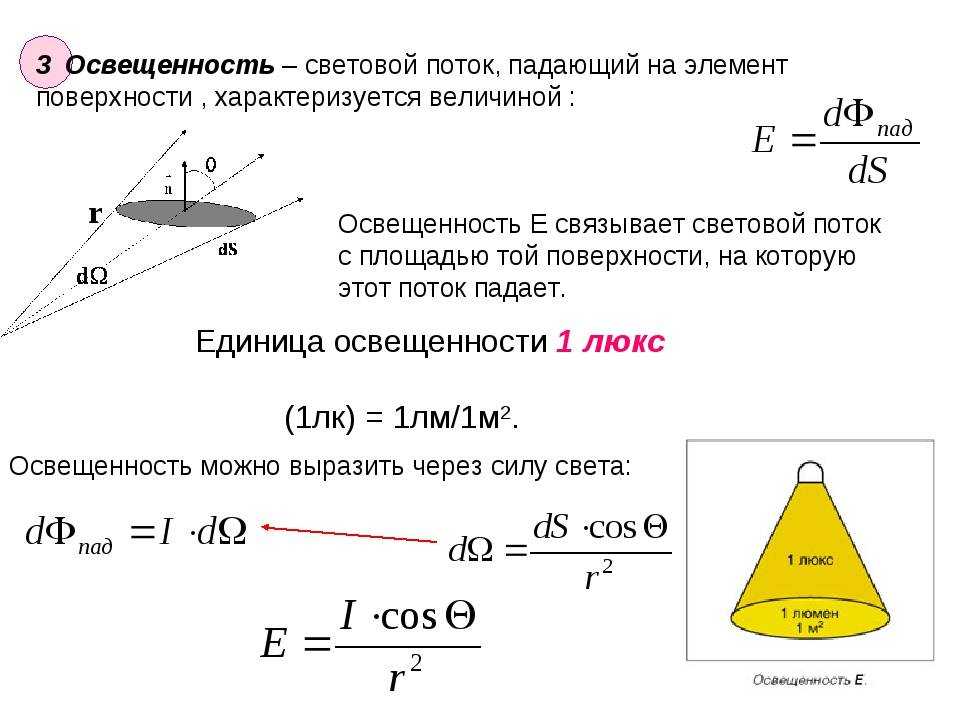

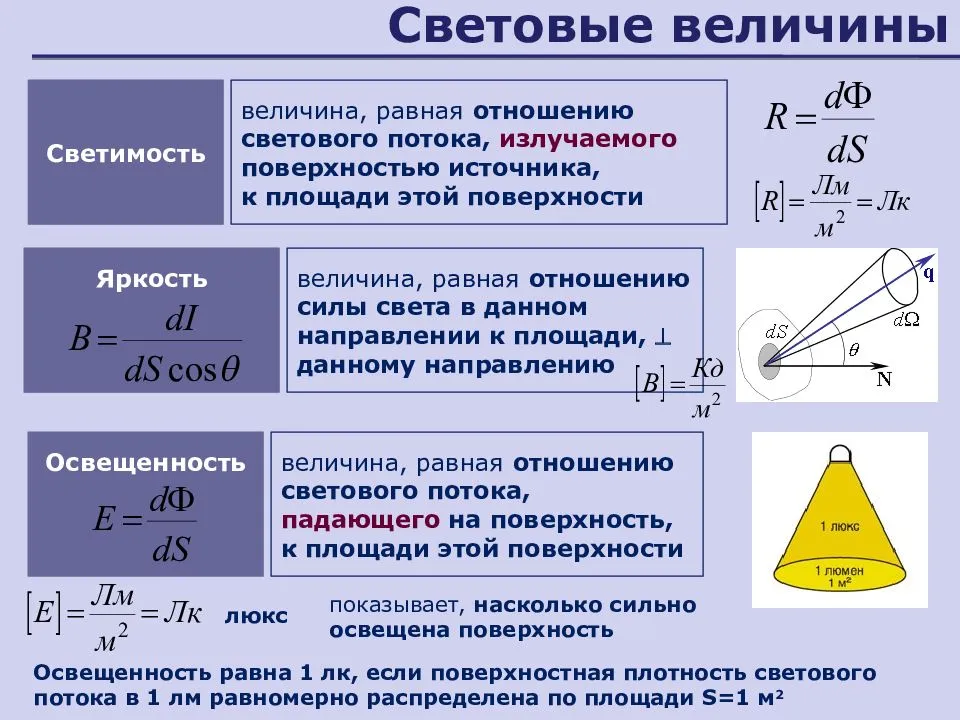

Люмены и люксы

Случается, что в процессе планирования системы освещения путаются два понятия: люмен и люк. Люмен – полный объем излучаемого светового потока, люкс – показатель уровня освещенности. Люкс – часть люмена, достигшая освещаемой площади и распределенная по ней. Так как до освещаемого объекта весь световой поток не доходит, прямой связи между этими двумя показателями нет. Отношение 1 лк = 1 лм/м2 можно считать верным только при распределении по одному метру квадратному всего люмена.

Если проводится расчет освещенности для конкретного помещения, используется формула:

Клк = Клм/Км2, где:

Клк – цифра, указывающая на количество лк;

Клм – цифра, указывающая на количество лм;

Км2 – площадь (цифра, указывающая количество м2).

Чтобы перевести лк и лм, используется формула:

Клм = Клк * Км²

Люмен и ватт

Совсем недавно лампы выбирались по мощности (количеству ватт). Чем больше ватт, тем выше интенсивность освещения. Сейчас даже отечественные производители на заводских упаковках обозначают люмены. Чем их больше, тем качественнее освещение.

По этой причине можно подумать, что Вт и лм свободно переводятся друг в друга. Это не совсем верно, так как Вт определяет мощность, лм – объем светового луча источника.

Пример: лампа накаливания излучает световой поток 1340 лм, если потрeбляет 100 Вт, а светодиод способен излучать 1000 лм, если потрeбляет 13 Вт.

То есть, сила света напрямую не зависит от мощности. Но эти параметры все же связаны между собой. Светоотдача, являющаяся показателем эффективности светового источника – это лм/Вт. Расчет светоотдачи требуется для определения экономичности.

Чтобы перевести люмены в ваты, необходимо учесть дополнительные параметры:

вид лампы;
светоотдачу (соотношение Вт/лм);
эффективность светоотражателя светильника;
потери из-за рассеивателя;
объем светового потока, прошедший мимо.

Облегчить себе жизнь можно, если найти в сети интернет калькулятор и скачать на компьютер. Имеются так же стандартизированные показатели для разных видов лампочек, позволяющие определить, чем заменить, например, лампочку накаливания, не теряя в уровне освещенности.

Известны данные лампочек накаливания с различной мощностью:

200 Вт – 2500 лм;
150 Вт – 1800 лм;
100 Вт – 1100 лм;
75 Вт – 750 лм;
60 Вт – 550 лм;
40 Вт – 400 лм;
20 Вт – 250 лм.

При желании сэкономить лампу накаливания на 100 Вт можно заменить люминесцентным источником на 25-30 Вт или светодиодом на 12-15 Вт

Важно помнить, что энергосберегающей лампочке для создания определенного светового луча требуется в 3-4 раза меньше ватт, светодиодной – в 8-10 раз. Этого вполне достаточно, чтобы выбрать лампы в магазине при условии, что они качественные

Мощность светового потока

Световой поток характеризуется большой колючестью видимого света, который образуется при работе LED источника света. Складывается он из следующих показателей:

светоотдача;
мощность;
используемые химические составы;
качество линзы.

Основные формулы для вычисления светового потока

Яркость лампы диодного типа уменьшается в течение срока эксплуатации. Также он может теряться по мере прохождения через линзу или накладку, защищающую источник света. При этом потери остаются в пределах 5%.

Как определить порядок измерения

Световой поток представляет собой световое излучение, распространяющееся во всех направлениях, длину волн которого может воспринимать человеческий глаз. Единица измерения потока света лампы накаливания – люмен (Лм).

Светодиодный источник света излучает электромагнитные волны разной длины. Световой поток измеряется суммарным значением видимых глазом световых волн, а также волн инфракрасного и ультрафиолетового излучения, с учетом усредненной кривой чувствительности человеческого глаза к восприятию световых волн. По его значению определяется поток света светодиодных светильников.

Узнать больше можно просмотрев видео от всемирноизвестного производителя Philips. В видеоролике подробно рассказано о том, что такое люмен и как он поможет выбрать наиболее подходящий осветительный элемент.

Хозяйкам важно знать, что светодиодные лампы не так эффективны для выращивания цветов, как люминесцентные светильники для растений

Светоотдача светодиода

Сила света определяет интенсивность освещения источником света во множественных точках пространства. Единицей ее измерения является кандела (кд), зависящая от эталонного источника освещения. Световой поток светодиодной лампы рассчитывается как отношение потока света, равномерно распределенного в его пределах, к телесному углу.

Рекомендуем Вам также более подробно прочитать о том, как рассчитать освещенность помещения.

Подробнее о технических характеристиках светодиодных ламп читайте здесь.

Среди множества светодиодных светильников выделяют следующие виды:

для домашнего освещения (например длинные светодиодные лампы);
промышленные (светодиодные лампы используются для производственных площадей);
офисные (для общественных и торговых мест);
уличные.

Таблица яркости света

В таблице приведены соотношение мощности и уровня светоотдачи некоторых моделей диодных светильников.

Таблица – Характеристика яркости для LED-светильников
Тип (цоколь, назначение)	Мощность, Вт	Световой поток, Лм
Е27/14 (домашний)	5	430 – 440
Е27/14 (домашний)	10	910
GX70 (домашний)	10	760 – 800
СПДК18 (производственный)	18	1836
СДГ 120 / СДГ 150 / СДГ 180 (производственные)	120 – 180	12000 – 18000
СДП128 (производственные)	128	14900 – 17135
СДО30 (офисные)	30	3000
СДО44 (офисные)	44	4400
СДОТ10 (офисные)	10	340
СДУУ64 (уличные)	64	4500
СДУ 80 (уличные)	80	7850

Сравнение дальности и яркости свечения ламп галогенного и LED типов

Сравнение светодиодных и люминесцентных ламп

ЛЕД лампы превосходят по техническим характеристикам энергосберегающие лампы, в том числе и по яркости. Убедиться в этом поможет следующая таблица.

Таблица – Сравнение яркости люминесцентной и ЛЕД лампочек
Cветодиодная лампа	Люминесцентная лампа
Мощность Вт	Световой поток Лм	Мощность Вт	Световой поток Лм
5	450	15	450
9	700	20	700
12	900	25	1000
15	1200	30	1200
20	1800	50	1800
30	2500	80	2500

По приведенным выше сравнительным данным, можно сделать вывод, что светодиодные светильники более экономичны в потреблении электроэнергии. Световой поток таких источников света наиболее эффективен в применении в различных областях освещения.

Что такое световой поток

В старые добрые времена, основным параметром по которому выбирали лампочку в прихожую, на кухню, в зал, была ее мощность. Никто никогда и не задумывался спрашивать в магазине про какие-то люмены или канделы.

Говоря простыми словами, световой поток – это количество света, которое дает светильник.

Однако не путайте световой поток светодиодов по отдельности, со световым потоком светильников в сборе. Они могут существенно отличаться.

Надо понимать, что световой поток это всего лишь одна из множества характеристик источника света. Причем его величина зависит:

от мощности источника

Вот таблица этой зависимости для светодиодных светильников:

А это таблицы их сравнения с другими видами ламп накаливания, люминесцентных, ДРЛ, ДНаТ:

Однако есть здесь и нюансы. Светодиодные технологии до сих пор еще развиваются и вполне возможен вариант, когда светодиодные лампочки одинаковой мощности, но разных производителей, будут иметь абсолютно разные световые потоки.

Просто некоторые из них ушли более вперед, и научились снимать с одного ватта больше люмен, чем другие.

Кто-то спросит, для чего нужны все эти таблицы? Для того, чтобы вас тупо не обманывали продавцы и производители.

На коробочке красиво напишут:

мощность 9Вт

светопоток 1000Лм

аналог лампы накаливания 100Вт

Но с такой мощностью вам и близко не будет хватать прежнего света. Начнете ругаться на светодиоды и технологии их несовершенства. А дело то оказывается в недобросовестном производителе и его товаре.

от эффективности

То есть, насколько эффективно тот или иной источник преобразует электрическую энергию в световую. Например, обычная лампа накаливания имеет отдачу 15 Лм/Вт, а натриевая лампа высокого давления уже 150 Лм/Вт.

Получается, что это в 10 раз более эффективный источник, чем простая лампочка. При одной и той же мощности, вы имеете в 10 раз больше света!

Измеряется световой поток в Люменах – Лм.

Что такое 1 Люмен? Днем при нормальном свете, наши глаза больше всего чувствительны к зеленному цвету. К примеру, если взять два светильника с одинаковой мощностью синего и зеленого цвета, то для всех нас более ярким покажется именно зеленый.

Длина волны зеленого цвета равна 555 Нм. Такое излучение называется монохроматическим, потому что содержит в себе очень узкий диапазон.

Конечно, в реалии зеленый дополняется и другими цветами, чтобы в итоге можно было получить белый.

Но так как чувствительность человеческого глаза максимальна именно к зелени, то и люмены привязали к нему.

Так вот, световой поток в один люмен, как раз таки и соответствует источнику, который излучает свет с длиной волны 555 Нм. При этом мощность такого источника равняется 1/683 Вт.

Почему именно 1/683, а не 1 Вт для ровного счета? Величина 1/683 Вт возникла исторически. Изначально, основным источником света была обычная свечка, и излучение всех новых ламп и светильников как раз таки и сравнивались со светом от свечи.

В настоящее время эта величина 1/683 узаконена многими международными соглашениями и принята повсеместно.

Это напрямую влияет на зрение человека.

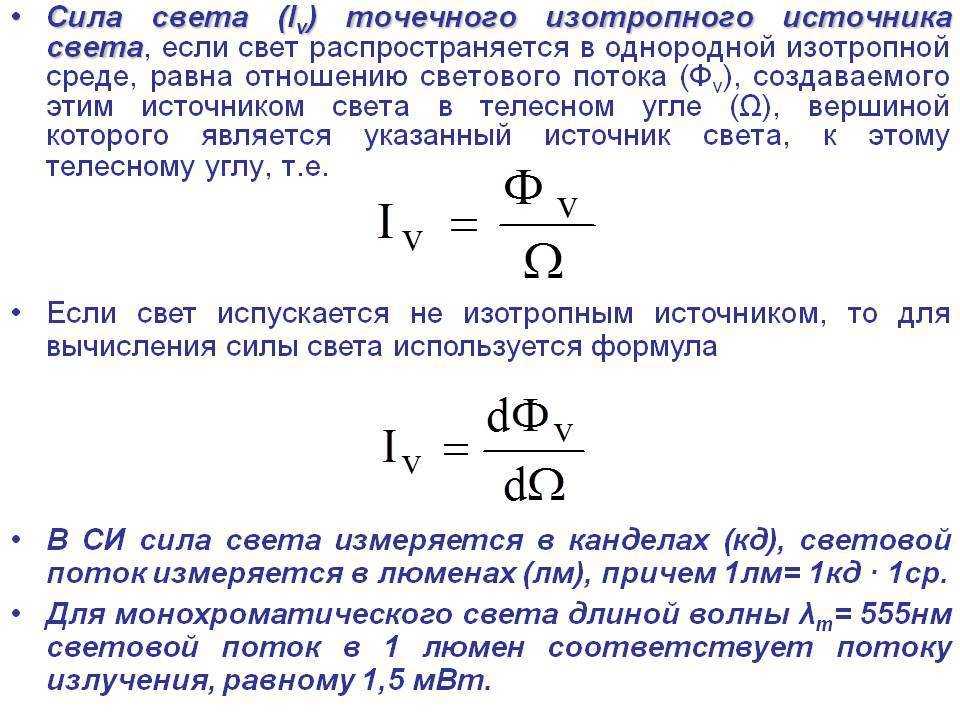

Что такое сила света

Для человека, не знакомого с основными физическими величинами, характеризующими распространение фотонов – источников света в окружающей среде, сила света определяется яркостью свечения электрической лампочки. Чем ярче она светит, тем сильнее сила света – широко распространенное мнение.

На самом деле сила света – это не так. Сила света – величина производная. Она рассчитывается по формуле, в которой определяющими являются световой поток (обозначается знаком Ф) и телесный угол (обозначается знаком ω).

Чтобы было понятнее, что сила света не зависит напрямую от мощности лампочки, приведем пример: все знакомы с устройством карманного фонарика или прожектора. В них используются лампы, помещенные в зеркальные конденсоры. Мощность лампочки фонарика обычно небольшая, редко превышающая 35 Вт (галогеновые). Если такую лампочку использовать без конденсора в темном помещении, то сила света, испускаемая ей равномерно во всех направлениях, будет небольшой. В помещении будет сумеречно и некомфортно. Чтобы усилить силу света используют параболический зеркальный конденсор, который направляет световые лучи в нужном направлении, одновременно ограничивая его распространение во все стороны.

Сила света в луче фонарика (прожектора) будет тем больше, чем уже будет телесный угол. Это явление конденсации светового потока на узком участке позволяет экономить электрическую энергию и использовать для получения требуемой освещенности маломощные источники света.

Сила света не указывается на упаковке лампочек, поскольку зависит от устройства осветительного прибора (люстры, плафона, бра). При одинаковой мощности двух лампочек, находящихся в одном помещении, сила света, исходящего от лампы, помещенной в параболический плафон, будет больше, чем у свободно висящей.

Для тех, кто не знает или забыл, напомним, чем измеряется свет. Единицей измерения служит кандела (кд.). В переводе с латинского — свеча. Она соответствует световому потоку в 1 лм (люмен) приходящемуся на освещаемую поверхность в 1 ср. (стерадиан).

Неточности и погрешности: с чем они связаны

Сложности возникают, когда в ходе планового ремонта производится замена одних ламп на другие, смена светильников, на потолок и стены монтируется новая отделка. Все это оказывает влияние на расчеты. Главная проблема – не учитывается коэффициент отражение поверхностей. На уменьшение светового потока влияет:

Более темные обои.
Ламинат, линолеум оттенка темнее, чем был до этого.
Подвесной или натяжной потолок, его тип и отражающая способность.

Все эти моменты касаются общего освещения, так как локально, к примеру, в рабочей зоне за письменным столом света достаточно. Это понятно, ведь в таких участках чаще всего монтируются отдельные осветительные приборы.

Чтобы не ошибиться, следует иметь в виду, какой коэффициент отражения имеет каждый цвет. Так, белые поверхности отражают на 70%, другие светлые на 50%, серые – 30%, черные – 0%.

Часто при расчетах за ориентир берут СНиПы, но не стоит забывать, что они разрабатывались еще в советские времена. Для начала в тот момент не было современных источников света, второй момент – особой заботы о комфорте пребывания в помещении и состоянии глаз не было.

Помните, если ламп много, то уменьшить их количество можно, особенно если смонтировать для каждой группы освещения свой выключатель.

Задача №1 — расчёт мощности светильника

Я столкнулся c первой задачей. То есть я решил, каким образом будут располагаться светильники и для осуществления моей задумки, я расположил девять светильников в виде буквы «П»:

Соответственно мне необходимо было определить, каким световым потоком должен обладать светильник, чтобы обеспечить требуемую освещённость на кухне, а по световому потоку выбрать марку и модель светильника.

Для расчёта требуемого количества светильников нам необходимо знать нормативную освещённость, которая устанавливается СНиП 23-05-95* — «Искусственное и естественное освещение». Согласно данного СНиПа для кухни Е_н=150 лк

Площадь моей кухни равна 5 кв.м, S=5

Количество светильников: N=9

Теперь осталось разобраться с коэффициентами:

К – коэффициент запаса, также как и нормативная освещённость принимается по СНиП 23-05-95 (для жилых помещений 1,4 – 1,5), я принял К=1,4

Z – коэффициент неравномерности, принимается в зависимости от типа ламп и находится в пределах 1,0-1,2, для светодиодных светильников допускается принять Z=1,0

η – коэффициент использования светового потока, зависит от индекса помещения, отражающих поверхностей и типа ламп. Вообще данный коэффициент принимается по специальным таблицам, их можно найти на сайтах производителей ламп. На данный момент, я смог найти таблицы только для люминесцентных и ртутных ламп, всё-таки светодиодные лампы только набирают обороты, и информации для расчётов практически нет, но при всём этом, одну из таких таблиц активно используют сайты, продающие светодиодное оборудование: вот один из них — http://diode-system.com/kak-rasschitat-kolichestvo-svetilnikov.html А если используют профессионалы, то почему бы не воспользоваться и нам?

Таблица коэффициентов использования светового потока:

Теперь нужно понять, как ей пользоваться. Мы видим, что коэффициент использования светового потока зависит от индекса помещения и от коэффициентов отражения поверхностей потолка, стен и пола. Для коэффициентов отражения приведены наиболее распространённые варианты. Например: схема 0,7-0,5-0,3 (четвёртый столбик таблицы) соответствует помещению с белым потолком, светлыми обоями, и напольным покрытием, которое темнее обоев (это наиболее распространённый вариант)

Примерные коэффициенты отражения приведены в таблице ниже:

Согласно таблицы, для моей кухни подойдёт схема 0,7-0,5-0,3

Теперь рассчитаем индекс помещения — i. Этот параметр напрямую зависит от габаритов помещения и высоты рабочей поверхности. Если рабочей поверхностью считают стол, то обычно hраб=0,8 м. Для кухни рабочей поверхностью является: стол, плита, столешница, мойка, а они, как правило, имеют высоту 0,8-1,0 м, поэтому я принимаю hраб=0,8 м

Теперь рассчитаем расчётную высоту. Расчётная высота – это расстояние от светильника до рабочей поверхности, в моём случае светильники точечные встраиваемые, то есть расчётная высота будет измеряться от плоскости потолка до рабочей поверхности:

Сам индекс помещения рассчитывается по формуле:

a и b – соответственно ширина и длина помещения.

Округляем индекс помещения в большую сторону из ряда: 0,6; 0,8; 1,00; 1,25 и т.д. (смотрите второй столбец таблицы). Соответственно я принимаю 0,8

Теперь у нас есть все данные, чтобы определить коэффициент использования светового потока, пользуемся таблицей и получаем, что η = 0,39

И так, подставляем все данные в формулу для определения светового потока одного светильника:

То есть световой поток одного светильника будет равен 299 люмен. Это ориентировочно светодиодные светильники мощностью 3,5-4 Вт (см. таблицу ниже)

То есть для моей кухни подойдёт 9 светодиодных ламп мощностью 3,5 — 4 Вт (≈ 299 лм). Заходим в интернет и находим светильники соответствующей мощности, на всякий случай смотрим такой параметр, как световой поток (чтобы он был не менее нашего расчётного).

Вот, что удалось найти сразу:

Самое главное не ошибитесь с типом лампы, её цоколем и патроном. В своих точечных светильниках я использовал лампы с типоразмером MR16 и цоколем GU-5.3

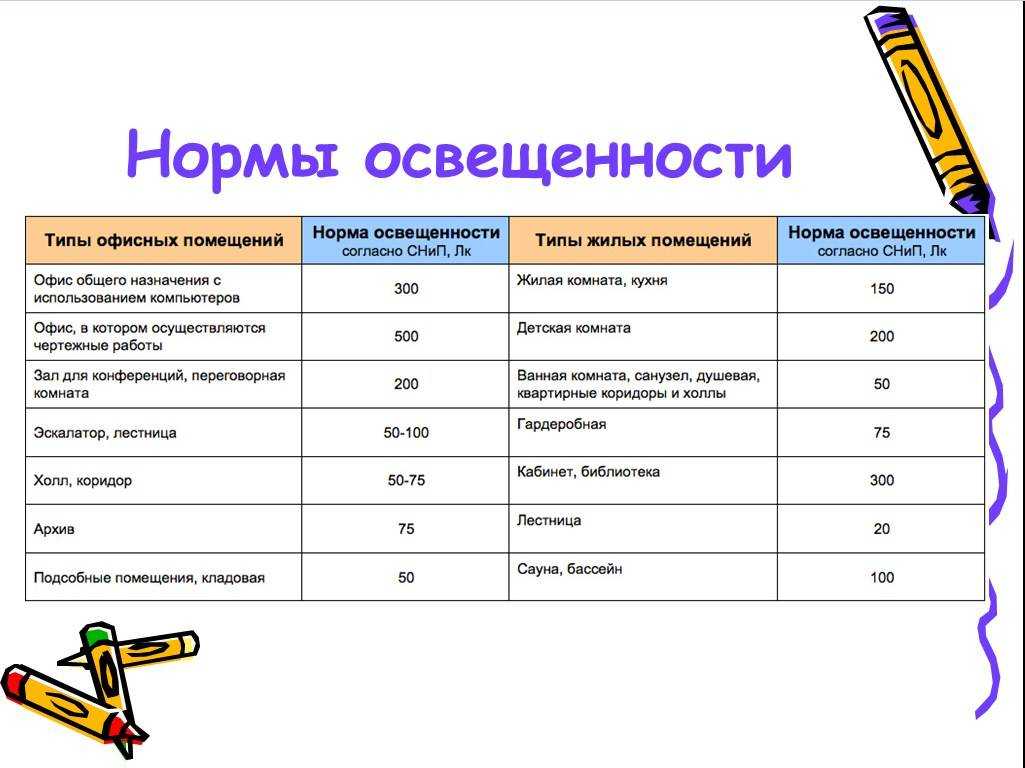

Освещенность и требования стандартов

Там, где в дневное время недостаточно солнечного света, а также в вечерние и ночные часы, пользуются искусственными источниками. На предприятиях каждое рабочее место проходит аттестацию на соответствие допустимым санитарным нормам. В эти нормы укладывают и уровень освещённости. Неправильное освещение или его недостаток влияет на здоровье работников.

Основным нормативным документом, регламентирующим стандарты этого параметра, выступает СНИП 23-05-95 – это нормы, принятые к исполнению в 1995 году. Откорректированный его вариант в виде СП 52.13330.2011 от 20.05.2011 г. действует и поныне.

В перечне отражены границы степени освещённости для помещений:

производственных и складских;
рабочих площадок вне зданий;
жилых и общественных помещений;
уличного освещения населённых пунктов;
архитектурных подсветок;
витринной и рекламной иллюминации;
специального освещения.

Важно! Вреден как недостаток, так и избыток света. Яркие пятна люминесцентных реклам и витринных окон, выполненных с превышением требований, загрязняют световой фон улиц. Освещённость

Освещённость

Сравнительная характеристика лампы накаливания и светодиодной

Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.

Светодиодные лампы Navigator Filament

Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.

Светоотдача

Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.

Цветовая температура

При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:

Площадь помещения, кв. м	Требуемая мощность лампы, Вт
Накаливания	Светодиодная
Менее 6	150	18
10	250	28
12	300	33
20	500	56
30	700	80

Теплоотдача

Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов.

Правда, в основном этот параметр держится в пределах 170 градусов.

Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.

В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.

В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.

Срок службы

Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.

Типы светодиодных ламп

Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.

Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.

КПД

Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.

Thomson Filament — светодиодные лампы нового поколения

Цена

В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.

Для наглядности сведем показатели экономичности ламп разного типа в таблицу:

Наименование показателя	Лампа накаливания	Люминесцентная	Светодиодная
Мощность, Вт	60	12	5
Стоимость изделия, руб.	30	150	300
Энергопотребление за год, кВт*ч	175	35	14
Стоимость потребленной энергии*, руб./год	526	105	44

Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.

Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.

Прочие характеристики

силе тока;
механической прочности;
цветовой температуре и некоторым другим показателям.

Давайте сравним две лампы:

светодиодную мощностью 9 Вт;
накаливания на 60 Вт.

Результаты сравнения сведем в таблицу:

Наименование параметра	Светодиодная, 9 Вт	Накаливания, 60 Вт
Сила тока, А	0,072	0,27
Эффективность светоотдачи, Лм/Вт	53,4	10,3
Световой поток, Лм	454,2	612
Цветовая температура, К	5500-7000	2800
Рабочая температура, С	70	180
Чувствительность к низким температурам	отсутствует	Присутствует у некоторых ламп
Чувствительность к влажности	отсутствует	Присутствует у некоторых
Механическая прочность	Высокая – можно трясти	Низкая – при сотрясении может оборваться нить или лопнуть стекло
Тепловое излучение, БТЕ/ч	3,4	85

Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.

Расчет через крутящий момент

Этот способ подсчета является основным. Для измеерения мощности нужно знать два технических параметра — крутящий момент и обороты движка. Поэтому подсчет осуществляется в два этапа.

Что такое крутящий момент

Крутящий момент — это сила, которая воздействует на твердое тело при вращении. Чем выше этот показатель, тем мощнее будет движок Вашего транспортного средства. Для подсчета крутящего момента используется следующая формула:

Расшифровывается формула следующим способом:

Как высчитываются обороты двигателя

Для подсчета рабочей мощности, нам понадобится не только крутящий момент, но и обороты движка. Если говорить простым языком, то обороты — это скорость вращения коленчатого вала двигателя. Зависимость здесь тоже прямая — чем выше будет скорость вращения, тем мощнее и производительнее будет Ваш автомобиль.

Для подсчета мощности через обороты, используется следующая формула:

К сожалению, во время работы двигателя внутреннего сгорания, часть мощности «съедается» некоторыми элементами автомобиля (трансмиссией, раздаточной коробкой, кондиционером и так далее).

Поэтому по факту реальный показатель силы движка будет меньше на 10-15% в зависимости от типа автомобиля и характера его эксплуатации в данный момент.

Пример расчета наружного освещения

Рассмотрим на конкретных примерах схему вычисления расчета наружного освещения.

Пример 1: освещение улицы, двора

Данные проекта: освещение улицы, двора. Нужно вычислить необходимое количество светильников. Для этого применяется следующая формула:

N – это искомое количество светильников;

Е – показатель минимальной степени такого определения, как освещенность;

Z – показатель неравномерного освещения территории;

K – коэффициент учета длительного использования;

F – показатель излучаемого света;

ɳ — показатель отражающих способностей элементов.

Имейте в виду, что необходимые физические характеристики и параметры осветительных приборов указаны в их технической документации.

Допустим, нам нужно рассчитать необходимое количество осветительных приборов на придомовой территории новостройки размером 250 кв. м. Как правило, для освещения данных площадок используются светодиодные прожекторы. Их параметры и возьмет в расчет.

Итак, во-первых, фиксируем значение F. Эти данные записаны в инструкции к прожектору.

Во-вторых, находим значения мощности устройства и коэффициент возможной светимости. В нашем случае эти показатели оставили — 40 Вт мощность и 90 лм/Вт светимость.

В-третьих, находим значение сетевого потока F=40*90=3600 лм.

В-четвертых, нам необходимо значение ɳ. В нашем случае, учитывая, что покрытие территории светло-серого цвета, его отражающая способность равна 50%.

В-пятых, норму освещения возьмем стандартно – 10 люксов.

Осталось подставить числовые значения в формулу:

Округляя, полученное значение, получим ответ – на общедомовую территорию площадью 250 кв.м. достаточно установить 2 светодиодных прожектора, мощностью 40 Вт.

Пример 2: освещение проезжей части

Освещение проезжей части.

Вычислить необходимое расстояние между светильниками высотой 9 м, на проезжей части дороги шириной 6 м. Используемые модели светильников — РКУ01-250. Установочные лампы — ДРЛ-250.

Расстояние между светильными приборами (шаг светильников) вычисляется по формуле:

L – нормируемый коэффициент яркости покрытия;

К – коэффициент запаса (накаливания);

η – параметр использования светового потока.

Для проведения вычислений также потребуются специальные данные таблиц коэффициентов использования светильников. Таблицы можно найти в технической литературе.

В первую очередь нормируемый коэффициент покрытия в нашем случае будет равен — 0,4 кд/м2.

Далее найдем отношение между шириной дороги и высотой светильников: b/h = 6/9 = 0,66.

Коэффициент светового потока определим по таблице: η = 0,044.

Шаг светильников в таком случае будет равен: Ф = 0,4*1,5*3,14/0,044 = 42,8.

Сегодня для освещения частных и общественных территорий используются осветительные приборы с датчиком движения. Новый технический элемент получил широкое распространение благодаря своей экономичности. Такие светильники автоматически включаются при открытии ворот, дверей, фиксировании движения на довольно большом расстоянии.

https://youtube.com/watch?v=4L2ffeHiyXU

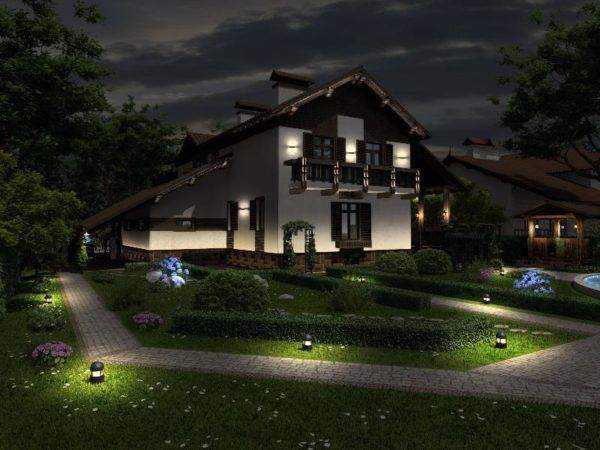

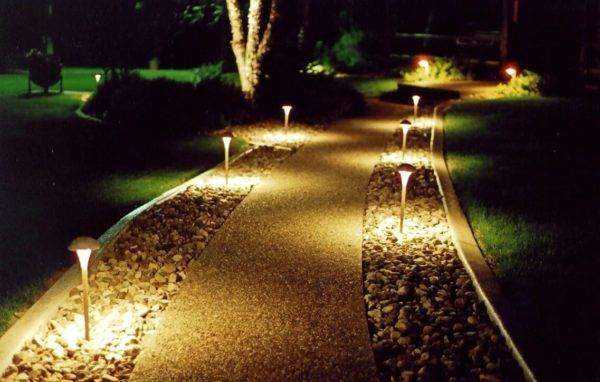

Осветительные приборы для наружного освещения придомовой территории и улицы выполняют несколько важных функций, в том числе повышение безопасности жилой недвижимости.

Грамотно спроектированные системы для двора, направленные на основные объекты (ворота, калитка, забор), значительно снижают интерес со стороны злоумышленников, которые менее охотно будут думать над тем, чтобы посягнуть на ваше имущество. Прежде чем выполнить расчет уличного освещения, необходимо решить с месторасположением фонарей, а уже после прибегнуть к нескольким важным физическим формулам.

Настоятельно рекомендуем при выполнении расчетов брать данные из технической документации устанавливаемых приборов.

В зависимости от функционального предназначения современные системы уличного освещения делятся на два типа:

В первом случае нужно соблюдать определенную последовательность, а иногда — закономерность в распределении светильников по участку. Понадобятся приемы, используемые в ландшафтном дизайне. Что касается технического функционала устройств, то в данном случае речь идет уже о защитных особенностях оборудования.

Освещение жилого помещения

Освещение в доме, имеет важное значение, как и интерьер. В первую очередь, разделяют всё пространство на области, которые отличаются не только по габаритам, но и по функциональности. А именно:

А именно:

Прихожая – её расположение подразумевает отсутствие естественного освещения, поэтому в прихожей создают искусственное. Для этого применяют осветительные приборы направленного света с широкими углами рассеивания.
Гостиная (холл) – помещение с множеством функций. Поэтому и освещением добиваются максимальной функциональности, комбинируя общее с точечным.
Кухня – область, имеющая отдельные рабочие зоны, в которых к общему, добавляют точечную подсветку.
Спальня – предназначена непосредственно для отдыха и сна. Для спален подбирают мягкие и тёплые тона искусственного света. Так же, для них имеет смысл регулировка интенсивности освещения.
Санузел – как и в предыдущих случаях, к основному добавляют локальное освещение.

Нормы освещенности для определенного помещения можно найти в специальной таблице, которая есть в интернете

Правильное освещение в квартире поможет, не только подчеркнуть или выделить определённую область, но и стереть визуальные границы.

Расчет освещения светодиодными светильниками

Здесь используются очень простые формулы:

Расчет количества светодиодных светильников по площадипроизводим исходя из размеров комнаты и требуемого уровня освещения.

Световой поток одной лампы = уровень освещённости * площадь комнаты / количество ламп

Расчет светодиодного освещения на квадратный метр:

Уровень освещённости = количество ламп * световой поток лампы / площадь освещения

Сколько нужно светодиодных светильников на квадратный метр зависит от типа монтажа светильников. Если светодиоды устанавливаются в обычную люстру, их световой поток подбирается исходя из необходимого уровня интенсивности света. При монтаже точечных светильников по периметру – делим необходимый уровень на показатель светового потока ламп, которые мы планируем устанавливать.

Не следует забывать, что эффективный угол света светодиодов около 120 градусов, поэтому количество светильников на квадратный метр должно быть таким, что бы свет был равномерным, без перепадов. Это достигается увеличением количества источников света с пропорциональным уменьшением мощности каждого источника.

Следует учесть, что лампочки, расположенные в потолке, находятся на 20-30 см выше, чем в люстре, поэтому интенсивность света должна быть на 15-20% выше.
