Самостоятельный расчет тепловой нагрузки на отопление: часовых и годовых показателей

Основные факторы

Идеально рассчитанная и сконструированная система отопления должна поддерживать заданную температуру в помещении и компенсировать возникающие потери тепла. Рассчитывая показатель тепловой нагрузки на систему отопления в здании нужно принимать к сведению:

— Назначение здания: жилое или промышленное.

— Характеристику конструктивных элементов строения. Это окна, стены, двери, крыша и вентиляционная система.

— Размеры жилища. Чем оно больше, тем мощнее должна быть система отопления. Обязательно нужно учитывать площадь оконных проемов, дверей, наружных стен и объем каждого внутреннего помещения.

— Наличие комнат специального назначения (баня, сауна и пр.).

— Степень оснащения техническими приборами. То есть, наличие горячего водоснабжения, системы вентиляции, кондиционирование и тип отопительной системы.

— Температурный режим для отдельно взятого помещения. Например, в комнатах, предназначенных для хранения, не нужно поддерживать комфортную для человека температуру.

— Количество точек с подачей горячей воды. Чем их больше, тем сильнее нагружается система.

— Площадь остекленных поверхностей. Комнаты с французскими окнами теряют значительное количество тепла.

— Дополнительные условия. В жилых зданиях это может быть количество комнат, балконов и лоджий и санузлов. В промышленных – количество рабочих дней в календарном году, смен, технологическая цепочка производственного процесса и пр.

— Климатические условия региона. При расчёте теплопотерь учитываются уличные температуры. Если перепады незначительны, то и на компенсацию будет уходить малое количество энергии. В то время как при -40 о С за окном потребует значительных ее расходов.

Виды тепловых нагрузок

При расчетах учитывают средние сезонные температуры Тепловые нагрузки носят разный характер. Есть некоторый постоянный уровень теплопотерь, связанный с толщиной стены, конструкцией кровли. Есть временные – при резком снижении температуры, при интенсивной работе вентиляции. Расчет всей тепловой нагрузки учитывает и это.

Сезонные нагрузки

Так называют теплопотери, связанные с погодой. Сюда относят:

• разницу между температурой наружного воздуха и внутри помещения;
• скорость и направление ветра;
• количество солнечного излучения – при высокой инсоляции здания и большом количестве солнечных дней даже зимой дом охлаждается меньше;
• влажность воздуха.

Сезонную нагрузку отличает переменный годовой график и постоянный суточный. Сезонная тепловая нагрузка – это отопление, вентиляция и кондиционирование. К зимним относят 2 первых вида.

Постоянные тепловые

Промышленное холодильное оборудование выделяет большое количество тепла К круглогодичным относят горячее водоснабжение и технологические аппараты. Последние имеет значение для промышленных предприятий: варочные котлы, промышленные холодильники, пропарочные камеры выделяют гигантское количество тепла.

В жилых зданиях нагрузка на горячее водоснабжение становится сравнима с отопительной нагрузкой. Величина эта мало изменяется в течение года, но сильно колеблется в зависимости от времени суток и дня недели. Летом расход ГСВ уменьшается на 30%, так как температура воды в холодном водопроводе выше на 12 градусов, чем зимой. В холодное время года потребление горячей воды растет, особенно в выходные дни.

Сухое тепло

Комфортный режим определяется температурой воздуха и влажностью. Эти параметры рассчитывают, руководствуясь понятиями сухого и скрытого тепла. Сухое – это величина, измеряемая специальным сухим термометром. На нее воздействует:

• остекление и дверные проемы;
• солнце и тепловые нагрузки на зимнее отопление;
• перегородки между комнатами с разной температурой, полы над пустым пространством, потолки под чердаками;
• трещины, щели, зазоры в стенах и дверях;
• воздуховоды вне отапливаемых зон и вентиляция;
• оборудование;
• люди.

Полы на бетонном фундаменте, подземные стены при расчетах не учитываются.

Скрытое тепло

Влажность помещения повышает температуру внутри Этот параметр определяет влажность воздуха. Источником выступает:

• оборудование – нагревает воздух, снижает влажность;
• люди – источник влажности;
• потоки воздуха, проводящие сквозь трещины и щели в стенах.

Энергетическое обследование проектируемых режимов работы системы теплоснабжения

При проектировании система теплоснабжения ЗАО «Термотрон-завод» была рассчитана на максимальные нагрузки.

Система проектировалась на 28 потребителей тепла. Особенность системы теплоснабжения в том, что часть потребителей тепла от выхода котельной до главного корпуса завода. Далее потребитель тепла — главный корпус завода, и затем остальная часть потребителей располагается за главным корпусом завода. То есть главный корпус завода является внутренним теплопотребителем и транзитом подачи тепла для последней группы потребителей тепловой нагрузки.

Котельная проектировалась на паровые котлы ДКВР 20-13 в количестве 3 штук, работающие на природном газе, и водогрейные котлы ПТВМ-50 в количестве 2 штук.

Одним из важнейших этапов проектирования тепловых сетей являлось определение расчетных тепловых нагрузок.

Расчетный расход тепла на отопление каждого помещения можно определить двумя способами:

— из уравнения теплового баланса помещения;

— по удельной отопительной характеристике здания.

Проектные значения тепловых нагрузок производился по укрупненным показателям, исходя из объема зданий по фактуре .

Расчетный расход тепла на отопление i-го производственного помещения , кВт, определяется по формуле:

, (1)

где: — коэффициент учета района строительства предприятия:

(2)

где — удельная отопительная характеристика здания, Вт/(м3.К);

— объем здания, м3;

— расчетная температура воздуха в рабочей зоне, ;

— расчетная температура наружного воздуха для расчета отопительной нагрузки, для города Брянска составляет -24.

Определение расчетного расхода тепла на отопление для помещений предприятия производилось по удельной отопительной нагрузке (табл. 1).

Таблица 1Расходы тепла на отопление для всех помещений предприятия

№ п/п	Наименование объекта	Объем здания, V, м3	Удельная отопительная характеристика q0, Вт/м3К	Коэффициент е	Расход тепла на отопление , кВт
1	Столовая	9894	0,33	1,07	146,58
2	Малярка НИИ	888	0,66	1,07	26,46
3	НИИ ТЭН	13608	0,33	1,07	201,81
4	Сборка эл. двигателей	7123	0,4	1,07	128,043
5	Модельный участок	105576	0,4	1,07	1897,8
6	Окрасочное отделение	15090	0,64	1,07	434,01
7	Гальванический отдел	21208	0,64	1,07	609,98
8	Заготовительный участок	28196	0,47	1,07	595,55
9	Термический участок	13075	0,47	1,07	276,17
10	Компрессорная	3861	0,50	1,07	86,76
11	Приточная вентиляция	60000	0,50	1,07	1348,2
12	Пристройка отдела кадров	100	0,43	1,07	1,93
13	Приточная вентиляция	240000	0,50	1,07	5392,8
14	Тарный цех	15552	0,50	1,07	349,45
15	Заводоуправление	3672	0,43	1,07	70,96
16	Учебный класс	180	0,43	1,07	3,48
17	Техотдел	200	0,43	1,07	3,86
18	Приточная вентиляция	30000	0,50	1,07	674,1
19	Заточный участок	2000	0,50	1,07	44,94
20	Гараж — Лада и ПЧ	1089	0,70	1,07	34,26
21	Литейка /Л.М.К./	90201	0,29	1,07	1175,55
22	Гараж НИИ	4608	0,65	1,07	134,60
23	Насосная	2625	0,50	1,07	58,98
24	НИИ	44380	0,35	1,07	698,053
25	Запад — Лада	360	0,60	1,07	9,707
26	ЧП «Кутепов»	538,5	0,69	1,07	16,69
27	Лесхозмаш	43154	0,34	1,07	659,37
28	АО К.П.Д. Строй	3700	0,47	1,07	78,15

ИТОГО ПО ЗАВОДУ:

Расчетный расход тепла на отопление ЗАО «Термотрон-завод» составляет:

Суммарные тепловыделения для всего предприятия составляют:

Расчетные теплопотери для завода определяются, как сумма расчетного расхода тепла на отопление всего предприятия и суммарных тепловыделений, и составляют:

Расчет годового расхода тепла на отопление

Так как предприятие ЗАО «Термотрон-завод» работало в 1 смену и с выходными днями, то годовой расход тепла на отопление определяется по формуле:

(3)

где: -средний расход тепла дежурного отопления за отопительный период, кВт (дежурное отопление обеспечивает температуру воздуха в помещении);

, — число рабочих и нерабочих часов за отопительный период соответственно. Число рабочих часов определяется перемножением продолжительности отопительного периода на коэффициент учета числа рабочих смен в сутках и числа рабочих дней в неделю.

Предприятие работает в одну смену с выходными.

(4)

Тогда

(5)

где: -средний расход тепла на отопление за отопительный период, определяемый по формуле:

. (6)

Вследствие не круглосуточной работы предприятия, рассчитывается нагрузка дежурного отопления для средней и расчетной температур наружного воздуха, по формуле:

; (7)

(8)

Тогда годовой расход тепла определяется:

График скорректированной отопительной нагрузки для средней и расчетной температур наружного воздуха:

; (9)

(10)

Определим температуру начала — конца отопительного периода

, (11)

Таким образом, принимаем температуру начала конца отопительного периода =8.

Расход теплоносителя через 1м.п. чугунных радиаторов

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.3, стр. 47

Определим расход теплоносителя через одну секцию чугунного радиатора кг/ч

35:10 = 3,5 кг/ч расход теплоносителя через одну секцию (G), где:

10 шт. – количество секций в 1 м.п. радиатора;

35 кг/ч – расход теплоносителя через 1м.п. радиатора.

Расход теплоносителя через 1м.п. отопительных приборов

Расчетная площадь нагревательной поверхности секционных радиаторов Fp в зависимости от числа секций в радиаторе
ЧислосекцийNi	Радиатор
М-140-АО	М-140 (М-140-А)	М-140-АО-300	М-90	РД-90с
Площадь нагревательной поверхности одной секции, экм
0,35	0,31	0,217	0,26	0,275
2	0,84	0,76	0,59	0,67	0,70
3	1,18	1,07	0,80	0,93	0,97
4	1,52	1,37	1,01	1,18	1,25
5	1,84	1,67	1,22	1,43	1,50
6	2,16	1,98	1,43	1,68	1,73
7	2,54	2,26	1,64	1,93	2,01
8	2,82	2,52	1,85	2,19	2,28
9	3,15	2,83	2,06	2,44	2,56
10	3,49	3,1	2,27	2,69	2,80
11	3,82	3,39	2,47	2,94	3,05
12	4,12	3,68	2,68	3,19	3,30
13	4,45	3,96	2,89	3,45	3,57
14	4,77	4,26	3,10	3,70	3,86
15	5,08	4,58	3,31	3,95	4,06
16	5,42	4,82	3,52	4,20	4,32
17	5,73	5,09	3,73	4,45	4,54
18	6,05	5,39	3,94	4,71	4,80
19	6,37	5,67	4,15	4,96	5,07
20	6,70	5,96	4,36	5,21	5,33
21	7,01	6,24	4,57	5,46	5,59
22	7,34	6,58	4,78	5,71	5,85
23	7,65	6,81	4,99	5,97	6,11
24	7,99	7,10	5,20	6,22	6,37
24	8,31	7,38	5,41	6,47	6,57
Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.13, стр. 67

Красным цветом выделены данные по радиаторам 1-го (7 секций), зеленым — 2-го (8 секций), синим — 3-го (9 секций) типов.

Определим расчетную формулу плотности теплового потока на 1 экм нагревательной поверхности отопительных чугунных радиаторов Gотн / Fp ≤ 7 или

Gотн / Fp ≥ 7

Радиаторы М-140-АО 7 секций (4 радиатора)

Gотн / Fp = (3,5 х 7) : 17,4 : 2,54 = 0,55

Итого: 0,55 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 7 = 24,5 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,05 х ((95,0 + 70,0):2 -20)1,32 = 422,5 Ккал/(ч·экм)

0,35х7 = 2,45 экм

422,5х2,45 х4 = 4140,5 Ккал/ч

Радиаторы М-140-АО 8 секций (1 радиатор)

Gотн / Fp = (3,5 х

Итого: 0,57 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 8 = 28 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,04 х ((95,0 + 70,0):2 -20)1,32 = 426,5 Ккал/(ч·экм)

0,35х8 = 2,8 экм

426,5х2,8 х1 = 1194,2 Ккал/ч

Радиаторы М-140-АО 9 секций (1 радиатор)

Gотн / Fp = (3,5 х 9) : 17,4 : 3,15 = 0,57

Итого: 0,57 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 9 = 31,5 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,04 х ((95,0 + 70,0):2 -20)1,32 = 426,5 Ккал/(ч·экм)

0,35х9 = 3,15 экм

426,5х3,15 х1= 1343,5 Ккал/ч

Суммарная тепловая нагрузка по радиаторам М-140-АО

Qр.от.= 4140,5+1194,2 +1343,5 =6678,2 Ккал/ч

Расчетная формула плотности теплового потока на 1 экм нагревательной поверхности отопительных приборов:

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.8, стр. 52

Посмотреть: тепловые нагрузки на отопление админ здания

Коэффициент φ, учитывающий расход воды в систему:

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), стр. 48

Пошаговый расчет тепловой нагрузки на отопление здания: примеры, формула

Расчет норм по отоплению в квартире

Расчет тепловых утечек для коммунальной службы с целью открытия спора, как правило, не дает результата. Причина в том, что существуют стандарты теплопотерь. Если дом введен в эксплуатацию, то требования выполнены. При этом приборы отопления соответствуют требованиями СНИП. Замена батарей и отбор большего количества тепла запрещен, так как радиаторы установлены по утвержденным строительным стандартам.

Методика расчета норм по отоплению в частном доме

Расчеты можно сделать вручную, используя несложную формулу или калькулятор на сайте. Программа помогает рассчитать необходимую мощность системы отопления и утечки тепла, характерные для зимнего периода. Расчеты осуществляются для определенного теплового пояса.

Основные принципы

Методика включает в себя целый ряд показателей, которые в совокупности позволяют оценить уровень утепления дома, соответствие стандартам СНИП, а также мощность котла отопления. Как это работает:

Чем хуже утеплен дом, тем выше расход тепла от системы отопления

По объекту проводится индивидуальный или усредненный расчет. Основной смысл проведения подобного обследования состоит в том, что при хорошем утеплении и малых утечках тепла в зимний период можно использовать 3 кВт. В здании той же площади, но без утепления, при низких зимних температурах потребляемая мощность составит до 12 кВт. Таким образом, тепловую мощность и нагрузку оценивают не только по площади, но и по теплопотерям.

Основные теплопотери частного дома:

• окна – 10-55%;
• стены – 20-25%;
• дымоход – до 25%;
• крыша и потолок – до 30%;
• низкие полы – 7-10%;
• температурный мост в углах – до 10%

Специфика расчетов

Данную методику еще можно встретить под названием «теплотехнический расчет». Упрощенная формула имеет следующий вид:

Qt = V × ∆T × K / 860, где

Qt – тепловая нагрузка на объем помещения;

V – объем помещения, м³;

∆T – максимальная разница в помещении и вне помещения, °С;

К – оценочный коэффициент тепловых потерь;

860 – коэффициент перехода в кВт/час.

Коэффициент тепловых потерь К зависит от строительной конструкции, толщины и теплопроводности стен. Для упрощенных расчетов можно использовать следующие параметры:

• К = 3,0-4,0 – без теплоизоляции (неутепленное каркасное или металлическое строение);
• К = 2,0-2,9 – малая теплоизоляция (кладка в один кирпич);
• К = 1,0-1,9 – средняя теплоизоляция (кирпичная кладка в два кирпича);
• К = 0,6-0,9 – хорошая теплоизоляция по стандарту.

Данные коэффициенты усредненные и не позволяют оценить теплопотери и тепловую нагрузку на помещение, поэтому рекомендуем воспользоваться онлайн-калькулятором.

Тепловые нагрузки — определение и характеристики

Что обычно подразумевают под термином «тепловая нагрузка на отопление»? Это количество теплоты, которое отдают все приборы отопления, установленные в здании. Чтобы избежать лишних трат на производство работ, а также покупку ненужных приборов и материалов, и необходим предварительный расчет. С его помощью можно отрегулировать правила установки и распределения теплоты по всем помещениям, причем сделать это можно экономично и равномерно.

Но и это еще не все. Очень часто специалисты проводят расчеты, полагаясь на точные показатели. Они касаются размеров дома и нюансов строительства, где учитывается разнообразие элементов здания и их соответствие требованиям теплоизоляции и прочего. Именно точные показатели дают возможность правильно сделать расчеты и, соответственно, получить максимально приближенные к идеалу варианты распределения тепловой энергии по помещениям.

Но нередко случаются ошибки в расчетах, что приводит к неэффективной работе отопления в целом. Подчас приходится переделывать в ходе эксплуатации не только схемы, но и участки системы, что приводит к дополнительным расходам.

Какие же параметры влияют на расчет тепловой нагрузки в целом? Здесь необходимо разделить нагрузку на несколько позиций, куда входят:

Основные характеристики

Профессионалы не упускают из виду ни одну мелочь, которая может повлиять на правильность расчета

Отсюда и достаточно больший список характеристик системы отопления, которые следует принимать во внимание. Вот только некоторые из них:

Назначение объекта недвижимости или его тип. Это может быть жилое здание или промышленное. У поставщиков тепловой энергии есть нормы, которые распределяются по типу зданий. Именно они часто становятся основополагающими при проведении расчетов.

Архитектурная часть здания. Сюда можно включить ограждающие элементы (стены, кровля, перекрытия, полы), их габаритные размеры, толщину

Обязательно учитываются всевозможные проемы — балконы, окна, двери и прочее
Очень важно принять во внимание наличие подвалов и чердаков.

Температурный режим для каждого помещения в отдельности. Это очень важно, потому что общие требования к температуре в доме не дают точной картины распределения тепла.

Назначение помещений
В основном это относится к производственным цехам, в которых необходимо более строгое соблюдение температурного режима.

Наличие специальных помещений

К примеру, в жилых частных домах это могут быть бани или сауны.

Степень технического оснащения. Учитывается наличие системы вентиляции и кондиционирования, горячего водоснабжения, тип используемого отопления.

Количество точек, через которые проводится отбор горячей воды. И чем больше таких точек, тем большей тепловой нагрузке подвергается система отопления.

Количество находящихся на объекте людей. От этого показателя зависят такие критерии, как влажность внутри помещений и температура.

Дополнительные показатели. В жилых помещениях можно выделить количество санузлов, отдельных комнат, балконов. В промышленных зданиях — количество смен работающих, число дней в году, когда работает сам цех в технологической цепочке.

Расчет тепловых нагрузок на отопление проводят еще на стадии проектирования здания. Но при этом обязательно учитывают нормы и требования различных стандартов.

К примеру, теплопотери ограждающих элементов здания. Причем в расчет берутся все помещения в отдельности. Далее, это мощность, которая необходима для нагрева теплоносителя. Приплюсуем сюда количество тепловой энергии, требующейся для нагрева приточной вентиляции. Без этого расчет будет не очень точным. Прибавим также энергию, которая затрачивается на обогрев воды для бани или бассейна

Специалисты обязательно принимают во внимание и дальнейшее развитие теплосистемы. Вдруг через несколько лет вам вздумается устроить в собственном частном доме турецкий хамам

Поэтому необходимо прибавить к нагрузкам несколько процентов — обычно до 10%.

Рекомендация! Рассчитывать тепловые нагрузки с «запасом» необходимо для загородных домов. Именно запас позволит в будущем избежать дополнительных финансовых затрат, которые часто определяются суммами в несколько нулей.

Норматив потребления отопления на кв м

горячее водоснабжение

1 2 3

1.

Многоквартирные жилые дома, оборудованные централизованным отоплением, холодным и горячим водоснабжением, водоотведением с душем и ваннами

Длиной 1650-1700 мм 8,12 2,62

Длиной 1500-1550 мм 8,01 2,56

Длиной 1200 мм 7,9 2,51

2.

Многоквартирные жилые дома, оборудованные централизованным отоплением, холодным и горячим водоснабжением, водоотведением с душем без ванн

7,13 2,13 3. Многоквартирные жилые дома, оборудованные централизованным отоплением, холодным и горячим водоснабжением, водоотведением без душа и ванн 5,34 1,27

4.

Нормативы потребления коммунальных услуг в Москве

№ п/п	Наименование организации	Тарифы с учетом НДС (рублей/куб. м)
холодная вода	водоотведение
1	АО «Мосводоканал»	35,40	25,12

Примечание. Тарифы на холодную воду и водоотведение для населения города Москвы не включают в себя комиссионное вознаграждение, взимаемое кредитными организациями и операторами платежных систем за услуги по приему данных платежей.

Нормы отопления на 1 квадратный метр

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. В таком случае необходимые расчеты производятся при использовании формулы: С*100/Р=К, где К- мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике; С- площадь помещения.

Сколько составляют нормативы потребления коммунальных услуг в Москве в 2021 году

№ 41 «О переходе на новую систему оплаты жилья и коммунальных услуг и порядке предоставления гражданам жилищных субсидий», действует показатель на теплоснабжение:

1. расход энергии тепла для обогрева квартиры – 0,016 Гкал/кв. м;
2. подогрев воды – 0,294 Гкал/чел.

Жилые дома, оснащенные канализацией, водопроводом, ваннами с горячим центральным водоснабжением:

1. водоотведение – 11,68 м³ на 1 человека в месяц;
2. горячая вода – 4,745.
3. холодная вода – 6,935;

Жилье, оборудованное канализацией, водопроводом, ваннами с газовыми нагревателями:

1. водоотведение – 9,86;
2. холодная вода – 9,86.

Дома, имеющие водопровод с газовыми нагревателями у ванн, канализацией:

1. 9,49 м³ на 1 человека в месяц.
2. 9,49;

Жилые строения гостиничного типа, обустроенные водопроводом, горячим водоснабжением, газом:

1. холодная вода – 4,386;
2. горячая – 2, 924.
3. водоотведение – 7,31;

Нормативы потребления коммунальных услуг

Оплата электроэнергии, водоснабжения, водоотведения и газа производится по установленным нормам если не установлен индивидуальный прибор учета.

1. С 1 июля по 31 декабря 2015 г. – 1,2.
2. С 1 января по 30 июня 2021 г. – 1,4.
3. С 1 июля по 31 декабря 2021 г. – 1,5.
4. С 2021 г. – 1,6.
5. С 1 января по 30 июня 2015 г. – 1,1.

Таким образом, если у Вас в доме не установлен коллективный прибор учета тепла, и Вы оплачиваете, к примеру, 1 тысячу рублей в месяц за отопление, то с 1 января 2015 года сумма увеличится до 1 100 рублей, а с 2021 года – до 1600 рублей.

Расчет отопления в многоквартирном доме с 01.01.2019 года

Методики и примеры расчета, представленные ниже, дают пояснение о расчете размера платы за отопление для жилых помещений (квартир), расположенных в многоквартирных домах, имеющих централизованные системы для подачи тепловой энергии.

Регуляторы тепловых нагрузок

В комплект современных котлов промышленного и бытового назначения входят РТН (регуляторы тепловых нагрузок). Эти устройства (см. фото) предназначаются для поддержки мощности теплоагрегата на определенном уровне и не допускают скачков и провалов во время их работы.

РТН позволяют экономить на оплате за отопление, поскольку в большинстве случаев существуют определенные лимиты и их нельзя превышать. Особенно это касается промпредприятий. Дело в том, что за превышение лимита тепловых нагрузок следует наложение штрафных санкций.

Самостоятельно сделать проект и произвести расчеты нагрузки на системы, обеспечивающие отопление, вентиляцию и кондиционирование в здании, довольно сложно, поэтому данный этап работ, как правило, доверяют специалистам. Правда, при желании можно выполнить вычисления самостоятельно.

Расчет тепловой нагрузки на горячее водоснабжение

P = (qh_hr,u x U) / (qh x N x 3600) = (1,7 x 4) / (0,2 х 2 х 3600) = 0,00472,

где:qh_hr,u = 1,7 л;

U = 4 человека — количество персонала;

qh = 0,2 л/с;

N = 2 — число санитарно-технических приборов с горячей водой.

P_hr = (3600 х P х qh) / qh_0,hr  = (3600 х 0,00472x 0,2) / 200 = 0,016992,

где:qh_0,hr  = 200;

 а_hr = 0,207

q_t = qh_u x U/ 1000 x T = 10,2 x 4/ 1000 x 24 = 0,0017 м3/час

где: qh_u = 10,2 л/час

q_hr = 0,005 х qh_0,hr  х  а_hr = 0,005 х 200 х 0,207 = 0,207 м3/час

а) в течении среднего часа

Qh_T = 1,16 х qh_T х (65 – tc) + Qht = 1,16 х 0,0017 х (65 – 5) + 0,017748= 0,136068 кВт x 859,8 = 116,9913 ккал /ч (0,0001169913 Гкал/ч)

б) в течении часа максимального потребления

Qh_hr = 1,16 х qh_hr х (65 – tc) + Qht = 1,16 х 0,207 х (65 – 5) + 2,16108= 16,56828 кВт x 859,8 =  14245,407 ккал /ч (0,014245407 Гкал/ч)

Q_hгод = g_umh ´  m ´ с ´ r ´ [(65 – t_сз)´ Z_з]´ (1+ K_т.п) ´ 10-6  =  10,2 ´ 4 ´ 1 ´ 1 ´ ´ (1+ 0,3) ´ 10-6 = 1,16158 Гкал/год

где: g_umh = 10,2 л/сутки

Посмотреть на примеры экономии воды

Энергоносители

Как своими руками вычислить затраты энергоносителей, зная расход тепла?

Достаточно знать теплотворную способность соответствующего топлива.

Проще всего вычислить расход электроэнергии на отопление дома: он в точности равен произведенному прямым нагревом количеству тепла.

Электрокотел преобразует в тепло всю потребляемую электроэнергию.

Так, средняя мощность электрического котла отопления в последнем рассмотренном нами случае будет равна 4,33 киловатта. Если цена киловатт-часа тепла равна 3,6 рубля, то в час мы будем тратить 4,33*3,6=15,6 рубля, в день – 15*6*24=374 рубля и так далее.

Владельцам твердотопливных котлов полезно знать, что нормы расхода дров на отопление составляют около 0,4 кг/КВт*ч. Нормы расхода угля на отопление вдвое меньше – 0,2 кг/КВт*ч.

Уголь обладает достаточно высокой теплотворной способностью.

Таким образом, чтобы своими руками подсчитать среднечасовой расход дров при средней тепловой мощности отопления 4,33 КВт, достаточно умножить 4,33 на 0,4: 4,33*0,4=1,732 кг. Та же инструкция действует для других теплоносителей – достаточно лишь залезь в справочники.

Методики расчета тепловой нагрузки на отопление здания

Чтобы рассчитать необходимую тепловую нагрузку, данные о нормах температуры и влажности берут из ГОСТ и СНиП. Там же есть сведения о коэффициентах теплопередачи разных материалов и конструкций. При расчетах обязательно учитывают паспортные данные радиаторов, отопительного котла, другого оборудования.

В вычисления включают:

• поток тепловой энергии радиатора – максимальное значение;
• максимальный расход за 1 час при работе отопительной системы;
• тепловые затраты за сезон.

Приблизительное значение дает соотношение расчетных данных с площадью дома или комнат. Однако такой подход не учитывает конструкционные особенности здания.

Вычисление теплопотерь с использованием укрупненных показателей

Формула расчета теплопотерь

Метод применяют, когда точные характеристики здания невозможно установить. Чтобы рассчитать тепловую нагрузку, используют формулу.

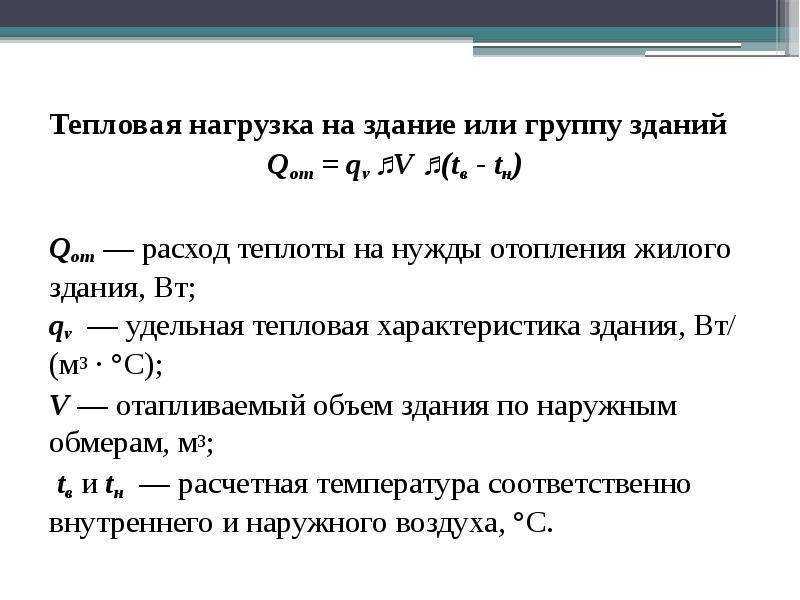

Qот= α*qо*V*(tв-tн.р); где:

• q° – удельный тепловой показатель строения по проекту или стандартной таблице. Для зданий разного назначения – жилой многоквартирный дом, гараж, лаборатория – он разный.
• а – поправочный коэффициент, разный для разных климатических зон.
• Vн – внешний объем строения, м³.
• Tвн и Tнро – температура внутри дома и снаружи.

Метод позволяет рассчитать показатели для всей постройки и для каждой зоны или комнаты. Однако формула не включает данные о теплопроводности материалов, из которых построен дом, а показатели для дерева, пенобетона и камня сильно отличаются.

Определение теплоотдачи отопительно-вентиляционного оборудования

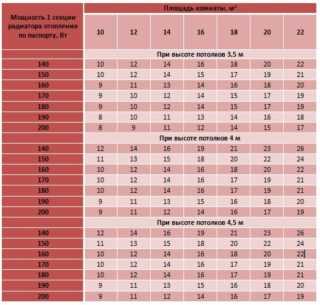

Примерная мощность батарей исходя из площади комнат

Чтобы получить более достоверный результат, используют расчет по стенам и окнам и дополнительно вычисляют тепловую нагрузку вентиляции. Расчеты производят в несколько этапов:

• рассчитывают площадь стен и остекления;
• вычисляют сопротивление теплопередачи, используя данные справочника;
• рассчитывают коэффициент по типу утеплителя – данные тоже есть в строительном справочнике, можно уточнить в паспорте изделий;
• вычисляют уровень теплопотерь через окна;
• расчетные величины умножают на сумму температур (внутри и снаружи здания) и получают суммарный расход тепла.

Расчет тепловой вентиляционной нагрузки выполняют по формуле Qv=c*m*(Tv-Tn), где:

• Qv – расход тепла вентиляцией;
• с – теплоемкость воздуха;
• m – масса воздуха: в среднем для нормальной вентиляции необходим объем воздуха, равный утроенной квадратуре комнаты; массу получают, умножив величину на плотность воздуха;
• Tv-Tn – разница между внешней и внутренней температурой.

Общий показатель получают, просуммировав расчетные теплопотери здания и потери через вентиляцию.

Вычисление значений с учетом различных элементов ограждающих конструкций

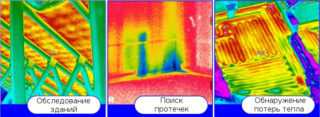

Обследование зданий тепловизором позволяет отыскать утечки тепла, влажные места в комнатах

Если для расчетов использовать теоретические данные – показатели по теплопотерям каждого материала – результат все равно оказывается не совсем точным. В вычислениях невозможно учесть количество и величину трещин и зазоров, работу освещения и прочее.

Самый точный результат обеспечивает тепловизионное обследование здания. Выполняется процедура в темное время суток, при выключенном освещении. Рекомендуют убрать на время ковры и мебель, чтобы не искажать показания.

Обследование выполняют в 3 этапа:

• с помощью тепловизора изучают помещение изнутри, тщательно обследуют углы и стыки;
• измеряют потери снаружи – так учитываются все особенности материалов и архитектуры;
• данные прибора переносят в компьютер, рассчитывают результат.

По итогам обследования составляют рекомендации: по утеплению, реконструкции, выбору отопительных приборов.

Средняя тепловая нагрузка

Максимально просто осуществляется самостоятельный расчёт тепловой нагрузки по площади здания или отдельно взятого помещения. В этом случае показатели обогреваемой площади умножаются на уровень тепловой мощности (100 Вт). Например, для здания общей площадью 180 м2 уровень тепловой нагрузки составит:

180 × 100 Вт = 18000 Вт

Таким образом, для максимально эффективного обогрева здания площадью 180 м2 потребуется обеспечить 18 кВт мощности. Полученный результат необходимо разделить на количество тепла, выделяемого в течение одного часа отдельной секцией установленных отопительных радиаторов.

18000 Вт / 180 Вт = 100

В результате можно понять, что в разных по назначению и площади помещениях здания должно быть установлено не менее 100 секций. С этой целью можно приобрести 10 радиаторов, имеющих по 10 секций, или остановить свой выбор на других вариантах комплектации. Следует отметить, что средняя тепловая нагрузка чаще всего рассчитывается в зданиях, оснащённых централизованной системой отопления при температурных показателях теплоносителя в пределах 70-75оС.

Методы определения тепловых нагрузок

Проектирование теплого пола

В настоящее время специалисты пользуются тремя основными способами расчета тепловых нагрузок:

1. Расчет основных теплопотерь, где учитываются только укрупненные показатели.
2. Учитываются показатели, основанные на параметрах ограждающих конструкций. Сюда обычно добавляются потери на нагрев внутреннего воздуха.
3. Производится расчет всех систем, которые входят в отопительные сети. Это и отопление, и вентиляция.

Есть еще один вариант, который называется укрупненным расчетом. Его обычно применяют в том случае, когда отсутствуют какие-либо основные показатели и параметры здания, необходимые для стандартного расчета. То есть фактические характеристики могут отличаться от проектных.

Для этого специалисты используют очень простую формулу:

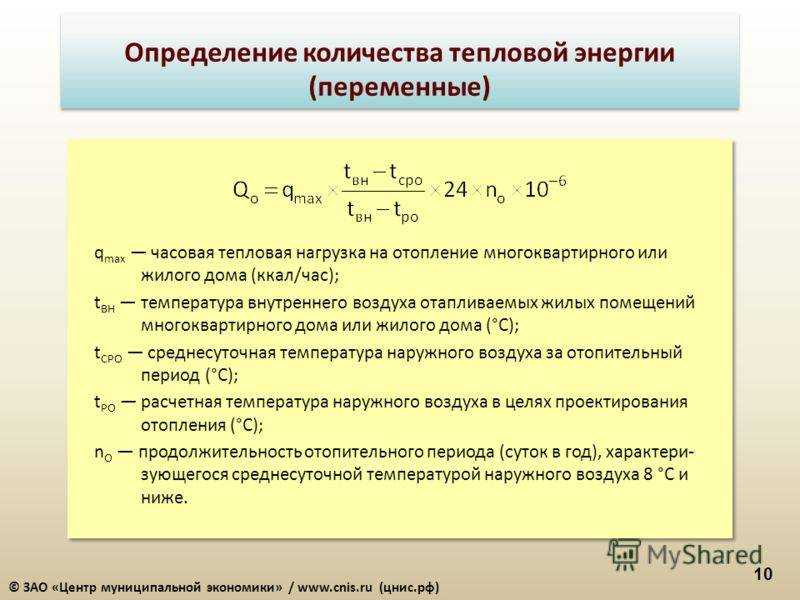

Q max от.=α x V x q0 x (tв-tн.р.) x 10 -6

α — это поправочный коэффициент, зависящий от региона строительства (табличная величина) V — объем здания по наружным плоскостям q0 — характеристика отопительной системы по удельному показателю, обычно определяется по самым холодным дням в году

Виды тепловых нагрузок

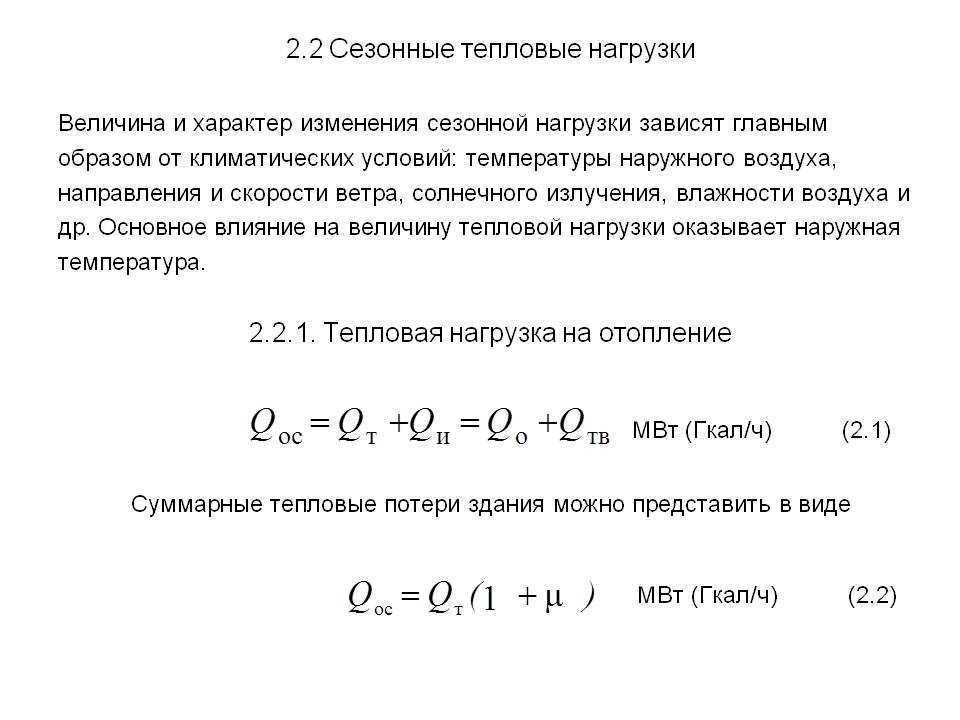

Тепловые нагрузки, которые используются в расчетах системы отопления и подборе оборудования, имеют несколько разновидностей. К примеру, сезонные нагрузки, для которых присущи следующие особенности:

1. Изменение температуры снаружи помещений в течение всего отопительного сезона.
2. Метеорологические особенности региона, где построен дом.
3. Скачки нагрузки на систему отопления в течение суток. Этот показатель обычно проходит по категории «незначительные нагрузки», потому что ограждающие элементы предотвращают большое давление на отопление в целом.
4. Все, что касается тепловой энергии, связанной с системой вентиляции здания.
5. Тепловые нагрузки, которые определяются в течение всего года. Например, потребление горячей воды в летней сезон снижается всего лишь на 30-40%, если сравнивать его с зимним временем года.
6. Сухое тепло. Эта особенность присуща именно отечественным отопительным системам, где учитывается достаточно большой ряд показателей. К примеру, количество оконных и дверных проемов, количество проживающих или находящихся постоянно в доме людей, вентиляция, воздухообмен через всевозможные щели и зазоры. Для определения этой величины используют сухой термометр.
7. Скрытая тепловая энергия. Существует и такой термин, который определяется испарениями, конденсацией и так далее. Для определения показателя используют влажный термометр.
