Фреоновая магистраль и дренажный трубопровод кондиционера: характеристики, особенности, монтаж

Флюс

Из-за специфического химического строения алюминия во время пайки у вас могут возникнуть трудности. Причина заключается в том, что алюминий является довольно активным металлом.

Это значит, что реагентами могут быть различные химические вещества. При взаимодействии этого цветного металла с кислородом, на поверхности изделия наблюдается образование очень тонкой и одновременно необычайно прочной оксидной пленки. Ввиду того, что свойства алюминия и его оксида полностью противоположны, следует полностью исключить образование данной пленки. Для этой цели вам и понадобится флюс.

С помощью этого вспомогательного материала с припоя и поверхности спаиваемого изделия удаляются окислы. Кроме того, флюс предотвращает их образование. Судя по отзывам, самой лучшей маркой является Ф-64 с 40% содержанием активного фтора. После работы спаиваемую поверхность нужно обязательно промыть. Флюс А-214 считается универсальным безотмывным средством с температурой плавления от 150 до 400 градусов. После работы его остатки легко удаляются обычной салфеткой, которую предварительно смачивают спиртом.

Как работает кондиционер

В кондиционере хладагент (фреон) циркулирует по замкнутой системе. Непрерывный процесс его перехода из одного агрегатного состояния в другое обеспечивает охлаждение воздуха в помещении. В газообразном состоянии фреон поглощает тепло, а в жидком – отдает. При этом конденсация хладагента происходит при высоких показателях давления и температуры, а кипение – при низких.

Процесс происходит следующим образом.

В испарителе хладагент находится в парообразном состоянии. Его всасывает компрессор (участок 1-1) и сжимает до 15–25 атмосфер. В результате температура пара повышается до +70÷90 °С.

Из компрессора горячий пар направляется в конденсатор (участок 2-2), где охлаждается до температуры 10÷20 °С выше температуры атмосферного воздуха, конденсируется и превращается в жидкость.

Из конденсатора жидкий хладагент при высоком давлении и температуре попадает в регулятор потока. Здесь давление резко падает, небольшая часть жидкости испаряется, остальная попадает в испаритель (точка 4), где нагревается от воздуха в помещении, в котором установлен внутренний блок. Жидкость закипает и переходит в парообразное состояние. Далее процесс повторяется.

Что будет происходить в кондиционере при слишком короткой или, наоборот, слишком длинной протяженности фреоновой магистрали?

Трубки для систем кондиционирования

Медь не вступает в реакцию с хладагентом

При проведении работ, связанных с установкой климатического оборудования, возникает необходимость создания коммуникаций, предназначенных для транспортировки хладагента от одного блока к другому. Чаще всего используют медные трубки для кондиционеров.

Применение меди обусловлено набором положительных качеств, которые оставляют далеко позади алюминий, сталь или пластмассу:

• химическая инертность по отношению к хладагентам (фреон, хладон и др.), используемым в системах кондиционирования;
• высокая температура плавления (+1083°С) и теплопроводность (400 Вт/м*К);
• минимальное содержание в химическом составе потенциально опасных для человека примесей;
• высокие антикоррозионные свойства наружных и внутренних поверхностей труб, которые обеспечиваются за счет появления стойкой оксидной пленки;
• минимальная шероховатость внутренних поверхностей;
• термоустойчивость, пластичность, газонепроницаемость и др.

Промышленные предприятия производят трубки для кондиционеров из меди марки М1р ТУ 184450-106-181-2006, руководствуясь при этом положениями ГОСТ 617-2006.

Разновидности медных трубок

Отожженная труба способна выдерживать любое давление

Для работы в составе систем кондиционирования используются медные трубки 2 видов:

• неотожженные, обладающие повышенной прочностью;
• отожженные, отличающиеся большей пластичностью.

Для того чтобы придать им высокую пластичность, трубки дополнительно подвергают одному из видов термообработки — отжигу.

Сравнительные характеристики трубок приведены в таблице.

Параметры	Отожженные	Неотожженные
Прочность, кПа	210000…220000	280000…300000
Разрывное удлинение, %	50…60	10…15

Как правило, медные трубки, предназначенные для транспортировки хладагента, в комплект поставки кондиционера не входят и их приходится заказывать отдельно. При этом:

• неотожженные — поставляются в виде мерных отрезков (прутков), имеющих длину не более 5 м. Для того, чтобы избежать попадания внутрь трубок частиц пыли и инородных предметов, их торцы закрываются заглушками.
• отожженные, длина которых составляет 15…50 м — поставляются в бухтах, упакованных в полиэтиленовые пакеты.

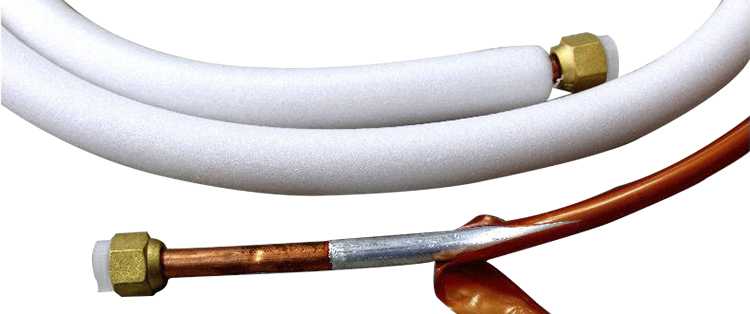

Встречаются также трубки, дополнительно изолированные «чехлами», изготовленными из полиэтилена или вспененного непористого каучука. Делают это для того, чтобы исключить возможность потерь температуры в магистралях, смонтированных из тонкостенных труб.

При обустройстве систем кондиционирования чаще используют медные трубы отожженного типа. Связано это с тем, что они позволяют монтировать трубопроводы самой сложной формы. Такие трубы легко гнутся под любым углом, не изменяя при этом своей формы. При развальцовке в местах стыка легко получить герметичные соединения.

Ассортимент медных трубок

Подбирая необходимые материалы для трубопроводов, связывающих отдельные узлы кондиционеров между собой, особое внимание обращают на диаметр медных трубок. От его величины зависит не только скорость циркуляции хладагента между блоками, но и величина потерь давления в конечных устройствах, которые охлаждают воздух

Номенклатура выпускаемых медных труб отличается большим разнообразием, но при формировании трубопроводов для климатического оборудования, как правило, используют определенные типоразмеры. При этом толщина их стенок редко превышает 0,7 мм.

Диаметр труб выбирают исходя из мощности кондиционера — чем выше мощность, тем больше диаметр. Чаще всего используют медные трубки для кондиционеров, диаметры которых приведены в таблице.

Диаметр медных трубок для кондиционеров
мм	дюйм
6,35	1/4
9,52	3/8
12,7	1/2
15,88	5/8
19,05	3/4

Подбирая размеры медных трубок для кондиционеров, нужно помнить о том, что их блоки связываются между собой двумя трубопроводами:

• газовым, который служит для подачи газообразного вещества от компрессора к конденсатору и от испарителя к компрессору;
• жидкостным, с помощью которой жидкое вещество подается от конденсатора к испарителю.

При этом диаметр трубок газовой магистрали должен быть больше, чем у жидкостной.

Что касается их длины, все зависит от расстояния между блоками кондиционера. Как правило, устанавливая единичный кондиционер, используют мерные отрезки трубок длиной от 2 до 5 м. Если же монтируется большая система кондиционирования, целесообразнее приобретать трубки в бухтах.

Преимущества монтажа кондиционеров с медными трубами

Медные трубы идеально подходят для систем кондиционирования воздуха и холодильных установок. К их главным достоинствам относятся:

• Хорошая теплопроводность;
• Гладкость поверхности внутри и снаружи;
• Стойкость к коррозии;
• Устойчивость к истиранию осадком;
• Стойкость к изменению температур;
• Герметичность;
• Доступная стоимость.

Во время монтажа кондиционеров используются бесшовные медные трубы, что соединяются между собой с помощью специальных фитингов. Как правило, при продаже кондиционер поставляется в комплекте, состоящем из внутреннего и внешних блоков, а все остальное докупается отдельно в процессе монтажа. Именно между двумя блоками и размещаются медные трубки, транспортирующие хладагент по системе. Размеры медных труб имеют прямую зависимость от производительности устройства.

Медные трубы для систем кондиционирования

Чем больше диаметр трубок, тем больше производительность кондиционера.

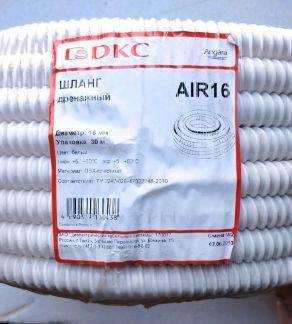

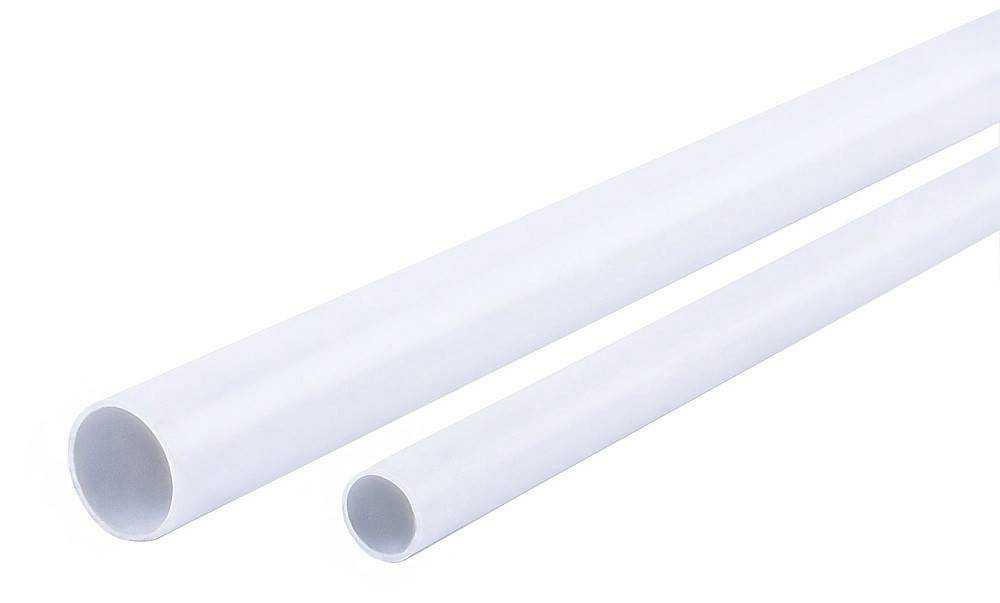

Дренаж для кондиционеров

При работе в режиме охлаждения на радиаторе внутреннего блока сплит-системы образуется конденсат (вода). Происходит это из-за того, что температура радиатора значительно ниже температуры проходящего через него комнатного воздуха. И для того, чтобы обеспечить отвод этого конденсата из комнаты, необходима дренажная система. В данной статье мы узнаем, какие требования применяются к дренажу для кондиционеров и как правильно его выбрать.

Для кондиционеров применяются несколько распространенных способов отвода воды:

1. Первый случай, это когда от внутреннего блока дренажный шланг напрямую выводится на улицу. При этом необходимо обеспечить минимальный уклон по всей длине дренажа (без перегибов). Этот способ наиболее предпочтителен, т.к. он является самым надежным, простым и не требующим дополнительных устройств. Именно так и происходит отвод конденсата в большинстве бытовых случаев (чаще всего дренаж выходит на улицу в одно отверстие вместе с другими коммуникациями).
2. Второй случай, когда дренажный шланг выводится в канализационную трубу (при этом также необходимо соблюдать минимальный уклон шланга по всей его длине). У данного способа есть плюсы и минусы. Положительный момент заключается в том, что не будут создаваться лужи около дома, и конденсат не доставит неудобств соседям. Минус в том, что необходимо предотвратить попадание запаха из канализации. А для этого придется использовать специальные гидрозатворы (сифоны).
3. И третий случай, это когда нет возможности обеспечить уклон дренажа по всей его длине (как правило, из-за дверных проемов). Тогда приходится применять специальные дренажные помпы для кондиционеров. При помощи данных устройств возможно «поднять конденсат» из внутреннего блока (например, за потолок), а затем обеспечить её дальнейший отвод «самотёком» на улицу или в канализацию. Как мы видим, в этом случае конструкция дренажа еще больше усложнится и, особенно в бытовых условиях лучше помпы не использовать!!!

Монтаж

Для начала проверяют размер трубы и отрезают нужную длину с учетом небольшого запаса. Перед резкой обязательно выпрямляют изделие и устанавливают его в ролики резака так, чтобы нож находился перпендикулярно относительно него.

Отрезают изделие труборезом. Распиливать его нельзя, так как останутся неровности и шероховатости.

Установка фреоновой магистрали требует аккуратности и наличия комплекта монтажных инструментов.

Направив трубу концом вниз, риммером зачищают ее от заусенцев. Если оставить какие-либо неровности, может произойти утечка газа, и кондиционер перестанет работать.

после развальцовки

Дальше переходят к развальцовке кондиционерных труб, загнув их трубогибом. Радиус сгиба должен быть не меньше двух диаметров. Нельзя сгибать и разгибать изделия больше 3 раз. При трассировке избегают резких поворотов, чтобы не деформировать края и не уменьшить «рабочее» сечение.

После того, как развальцовка труб у кондиционера закончена, переходят к пайке элементов трубопровода между собой. Для холодильного оборудования используют серебряный и медно-фосфорный припой. Потом переходят к подсоединению трубопроводов к сервисным кранам внешнего и внутреннего блоков. Здесь применяют либо переходники, либо сварку.

Когда линия охлаждения подсоединена к патрубкам обоих модулей, определяют герметичность системы. Для этого нужны азот и электронный течеискатель. После в ней создают вакуум и закачивают фреон.

Монтаж

Для начала проверяют размер трубы и отрезают нужную длину с учетом небольшого запаса. Перед резкой обязательно выпрямляют изделие и устанавливают его в ролики резака так, чтобы нож находился перпендикулярно относительно него.

Отрезают изделие труборезом. Распиливать его нельзя, так как останутся неровности и шероховатости.

Установка фреоновой магистрали требует аккуратности и наличия комплекта монтажных инструментов.

Направив трубу концом вниз, риммером зачищают ее от заусенцев. Если оставить какие-либо неровности, может произойти утечка газа, и кондиционер перестанет работать.

после развальцовки

Дальше переходят к развальцовке кондиционерных труб, загнув их трубогибом. Радиус сгиба должен быть не меньше двух диаметров. Нельзя сгибать и разгибать изделия больше 3 раз. При трассировке избегают резких поворотов, чтобы не деформировать края и не уменьшить «рабочее» сечение.

После того, как развальцовка труб у кондиционера закончена, переходят к пайке элементов трубопровода между собой. Для холодильного оборудования используют серебряный и медно-фосфорный припой. Потом переходят к подсоединению трубопроводов к сервисным кранам внешнего и внутреннего блоков. Здесь применяют либо переходники, либо сварку.

Когда линия охлаждения подсоединена к патрубкам обоих модулей, определяют герметичность системы. Для этого нужны азот и электронный течеискатель. После в ней создают вакуум и закачивают фреон.

Разновидности

Медь отличается устойчивостью перед едкими средами. Поэтому из такого металла изготавливаются трубопроводы для перемещения фреона. Это углеводородистое вещество с содержанием фтора, относящееся к группе хладонов. Оно является рабочей средой в системах кондиционирования.

Для перемещения хладагента в жидком и газообразном состоянии между наружным и внутренним блоком используются медные трубы одного из двух типов:

• Отожженные с хорошей гибкостью, выдерживающие высокое давление без деформации поверхности. Поставляются в бухтах по 15, 25 или 50 м. Трубопроводы из них имеют прочность 210000-220000 кПа и удлинением при разрыве от 50% до 60%.
• Неотожженные, в виде прутков с минимальной длиной 3 или 5 м. Они характеризуются прочностью 280000-300000 кПа и удлинением при разрыве от 10% до 15%.

Тип трубы из меди выбирается в зависимости от вида системы кондиционирования. При монтаже сплит-систем применяются отожженные.

Монтаж

Торцы труб из меди на заводе закрываются пластмассовыми заглушками. Это защищает внутреннее пространство от влажной среды, попадания мусора, пыльных частиц и других загрязнений. Лучше покупать только медные трубы с пластиковыми заглушками. Мельчайший сор внутри может вывести из строя климатическое оборудование.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом. Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего

Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно. Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди Утеплитель для труб из технического каучука

Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший. Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см. Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными. Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер. Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Необходимое расстояние между блоками кондиционера: основные правила и нормативные требования монтажа

В процессе монтажа кондиционеров важно учитывать многие аспекты, в том числе и рекомендации производителя. Согласитесь, что грамотно установленный агрегат работает эффективнее, а срок его службы намного дольше

К техническим условиям относится выбор длины фреоновой трассы сплит-системы – медного трубопровода, соединяющего внутренний и внешний модули. Существуют границы, нарушение которых приводит к резкому снижению производительности и поломкам ключевых узлов.

В этой статье рассмотрим, каким должно быть необходимое расстояние между блоками кондиционера, и выясним, можно ли увеличить длину соединяющей магистрали без потери функциональных качеств.

Выбор места

Первым этапом является определение расположения блоков. Это поможет подобрать все детали правильно и определиться с длиной труб. На этой стадии стоит учесть многое: выяснить, из какого материала состоит стена, наличие проводов, безопасную возможность чистки внешнего блока и слива конденсата с внутренней секции. Рассчитывать длину будущей трассы стоит с учетом мощности выбранного кондиционера.

Закладка трассы под кондиционер осуществляется на этапе ремонта, поэтому необходимо начертить на стенах линии будущего размещения составляющих сплит-системы. На этапе расчета стоит учесть расстояние от блока до потолка, в идеале оно должно составлять 1,5 см, а также необходимо определиться, будет ли будущем накладываться лепнина или производиться монтаж натяжных потолков в комнате.

Как утеплить трассу кондиционера?

Теплоизоляция позволяет снизить потери мощности оборудования. Некоторая его часть может уходить через теплоотдачу трубопровода. Теплоизоляция позволяет предотвратить возникновение конденсата. Показатель толщины утеплителя зависит от диаметра труб кондиционирования.

Процедура изолирования занимает достаточно много времени. Поскольку нужно не только обмотать трубопровод утепляющим материалом, но и разместить его в проделанном в стене отверстии.

Выполнение работы включает в себе такие этапы:

1. Расчет места размещения системы. Нужно корректно расположить медные трубки и блоки кондиционера. Далее проводится разметка на стене, облегчающая выполнение задачи. Затем выполняют штробление стен.
2. После создания штроб переходят к подготовке трассы. Трубная бухта разматывается до определенной длины. На трубки надевается утеплитель. Его нужно заранее приобрести в необходимом объеме. Для более эффективного решения задачи нужно обмотать трассу кондиционера специальной обмоточной лентой из тефлона.
3. Чтобы обустроить трубопровод большой длины применяют пайку медной конструкции. Рекомендовано не допускать надломов трубопровода. Это может привести к его повреждению. В результате из системы произойдет утечка хладоносителя. Нужно предельно внимательно устанавливать систему.
4. Готовую трассу укладывают в подготовленные для нее каналы. Крепят трубы посредством дюбельных гвоздей и применения монтажной ленты. Монтаж системы нужно делать заподлицо.
5. После укладки трубопровода штробы замазывают, придавая стенам красивый внешний вид. После завершения этого этапа выполняют монтаж блоков кондиционера, осуществляют его наладку и проводят тестовый запуск оборудования.

После окончания работ нужно выполнить опрессовку трубопровода. Для этого используют азот, который готовят заблаговременно. Этот этап позволяет избежать случайного пробоя конструкции в стенке. Его реализация дает возможность избежать возможных демонтажных работ для устранения неполадок. Рекомендуется оборудовать систему манометром. По его показателям есть возможность определять наличие и число существующих утечек или их отсутствие.

В качестве альтернативы обмоточной ленте можно использовать гофро-трубу подходящего диаметра. Она прекрасно подходит при укладке трубок в штробах. Если речь идет о монтаже трубопровода в декоративном коробе, использовать гофро-трубу нет смысла. Будет удобнее использовать обмоточную ленту.

Использование медных труб для систем кондиционирования

Медная труба для кондиционеров является важным элементом при монтаже системы кондиционирования любого уровня сложности. Как правило, используется две медных трубы, имеющих различный диаметр: одна из них применяется для транспортировки фреона в жидком состоянии, а другая — в газообразном.

Медные трубы для кондиционеров

Медь – это пластичный материал, что устойчив к коррозии и отлично подходит для транспортировки фреона. Пайка и развальцовка меди производится достаточно легко, что еще более упрощает монтаж и соединение различных элементов в системе кондиционирования.

Преимущества монтажа кондиционеров с медными трубами

Медные трубы идеально подходят для систем кондиционирования воздуха и холодильных установок. К их главным достоинствам относятся:

• Хорошая теплопроводность;
• Гладкость поверхности внутри и снаружи;
• Стойкость к коррозии;
• Устойчивость к истиранию осадком;
• Стойкость к изменению температур;
• Герметичность;
• Доступная стоимость.

Во время монтажа кондиционеров используются бесшовные медные трубы, что соединяются между собой с помощью специальных фитингов. Как правило, при продаже кондиционер поставляется в комплекте, состоящем из внутреннего и внешних блоков, а все остальное докупается отдельно в процессе монтажа. Именно между двумя блоками и размещаются медные трубки, транспортирующие хладагент по системе. Размеры медных труб имеют прямую зависимость от производительности устройства.

Медные трубы для систем кондиционирования

Чем больше диаметр трубок, тем больше производительность кондиционера.

Монтаж кондиционера с использованием медных комплектующих

Установка кондиционера в современных домах происходит следующим образом:

1. Выбор места расположения внешнего и внутреннего боков.
2. Бурение в стене отверстия, имеющее диаметр 40 мм, для прокладки трубок и кабелей.
3. Монтаж крепления внутреннего и внешнего блоков.
4. Прокладка медных труб, а также их изоляция.

Изоляция повышает эффективность работы кондиционера, предотвращает скапливание влаги внутри трубок.

• Обрезка медных трубок труборезом и последующая развальцовка свободных концов. Обрезать медные трубы можно только специальным труборезом, поскольку обычные ножовка или болгарка могут спровоцировать попадание мелких частиц внутрь трубы и циркуляцию их по системе. Такие частички особенно опасны для капиллярных трубок, имеющих диаметр 0,4-0,8 мм.
• Очистка краев среза.
• Развальцовка концов труб для их соединения с внутренним блоком.

  Развальцовка концов медных труб

  Развальцовка играет важную роль в надежности работы кондиционера. Правильно выполненная развальцовка защищает систему от протечек фреона.

• В результате развальцовки получаются трубки с одетыми гайками.
• Соединение трубок с внутренним блоком.
• Вывод трубы наружу и соединение с внешним блоком.
• Прокладывание трубки для слива конденсата.
• Армирование кабеля специальным скотчем.
• Вакуумирование системы специальным вакуумным насосом.
• Отключение вакуумного насоса и подключение кондиционера к сети.
• Проверка всех блоков и систем на предмет правильной работы.

Изоляция труб в системах кондиционирования

Изоляция трубным изолятором предотвращает потери тепла при работе кондиционера. Наилучшей эффективностью обладает изоляция из каучука, что благодаря высокой теплопроводности способствует надежной эксплуатации прибора. Также изоляция помогает снизить нагрузку на компрессор.

Изоляция медных труб

Изоляция каучуком требует дополнительной обмотки нейлоновой лентой, что защищает провод от воздействия солнца, а также от механических ударов. Эта лента играет важную роль и в случае ее отсутствия возможны неприятные последствия: изоляция может разрушиться, а компрессор выйти из строя.

Пайка элементов для соединения

Для того чтобы соединить между собой два трубных элемента используется пайка медно-фосфорным припоем

Очень важно, чтобы поверхность была абсолютно чистой, отсутствовали грязь, масло, краска и прочие загрязнения

Главное требование к паяному соединению для хладагентов – герметичность.

Процесс пайки происходит поэтапно:

Одну трубу вставляют в другую, углубляясь не мене чем на половину диаметра меньшей.
Соединение равномерно нагревают горелкой

Очень важно правильно рассчитать температуру обогрева, чтобы металл не начал плавиться и вступать в химические реакции с припоем.
Температура разогрева считается достаточной, если пруток твердого припоя плавится при контакте с трубками.

Изоляция для медных труб кондиционирования — Трубы и сантехника

Медная труба для кондиционеров самый лучший вариант, поскольку отличается долговечностью и стойкостью к агрессивному воздействию внешних факторов. Кроме этого, к преимуществам таких изделий относится высокая прочность, а также устойчивость к коррозии.

Небольшой вес, способность выдержать различную температурную нагрузку и высокое давление – еще несколько плюсов данного элемента. Немаловажен и ассортимент таких труб, разнообразие которого позволяет подобрать оптимальный диаметр в каждом конкретном случае.

Изоляция медных трубок

Иногда требуется исключение риска замерзания/перегрева газа или жидкости, транспортируемой по медным трубкам. Тогда обеспечивается их дополнительная защита посредством изолирующего материала, в который и помещается изделие. Таким образом, предотвращается образование конденсата в критических объемах.

Изоляция – защитный канал в виде черного трубчатого элемента, размер которого в длину составляет порядка двух метров. Изготавливается он из специального полиэтилена или вспененного непористого каучука.

Особенно это впечатляет, если сравнить теплопроводность этого металла и изоляции, которая равняется 0,394 кВт/(м*К) и 36 мВт/(м*К) соответственно.

Труба медная в изоляции для кондиционеров позволяет снизить расход рабочего вещества, а значит, и электроэнергии. В то же время медь с тонкими стенами, незащищенная таким каналом существенно теряет температуру.

Трубки из меди: преимущества, установка

Широкое применение таких элементов оправдано рядом преимуществ, в числе которых:

• повышенная прочность;
• маленький вес (благодаря этому упрощается процесс прокладки, перемещения и установки труб);
• устойчивость к ржавлению;
• гибкость и пластичность (характерны для отожженных изделий);
• антибактериальные свойства;
• гладкость внутренней поверхности;
• устойчивость к воздействию УФ лучей;
• большой эксплуатационный срок, измеряемый десятилетиями;
• способность выдержать значительные температурные нагрузки, внутреннее давление и вибрацию;
• простой монтаж;
• легкая обработка без деформации с сохранением первичных сечений.

Процесс монтажа осуществляется без применения устройств резки металла, так как попавшая в охладительную систему стружка может стать причиной выхода оборудования из строя. В связи с этим основными способами монтажа таких труб для кондиционеров является пайка и использование фитингов.

Учитывая низкую температуру плавления припоя, соединение элементов можно проводить с помощью простой газовой горелки. Но капиллярный высокотемпературный метод позволяет исключить вероятность утечки рабочего вещества, поэтому эта пайка является более надежной.

Известные производители кондиционерных трубок

Ведущие производители компонентов из меди для кондиционерных систем гарантируют качество и характеристики продукции в соответствии с действующими стандартами. В их числе следующие компании-изготовители:

• Majdanpek. Специализация производителя включает выпуск инсталляционных и промышленных изделий. Продукция изготавливается из дезоксидированной высокофосфористой меди С12200 или Cu-DHP. На долю металла в элементах приходится – 99,9% – гарантируется; а на долю фосфора – в пределах 0,015-0,04%. Диаметр (внешний) варьируется в пределах 5-75 мм, толщина стенок – 0,35-2,5 мм.
• Wieland. Входит в список ведущих производителей спецэлементов. Cuprofrio – серия кондиционерных труб. Изготавливается продукция в соответствии со стандартом EN 12735. Диаметр изделий ограничен пределами 6-104 мм. На концах труб есть заглушки, внутренняя поверхность которых абсолютно сухая и чистая. Такие изделия легко подготавливаются к установке.
• Halcor. Тоже в числе крупнейших изготовителей данной продукции, насчитывающий 18 компаний и 8 заводов-изготовителей. Качество элементов подтверждено сертификатами таких организаций, как NSF и ZIK, а также AENOR, ГОСТ, NSAI и BSI. Изделия отличаются улучшенной стабильностью формы, низким тепловым расширением и химической инертностью в отношении рабочих веществ R134A, R404A, R407C, R410A.
• Sevojno. Производитель специализируется на выпуске медных изделий для воды и газа в соответствии с нормами, предусмотренными стандартом EN 1057. Трубы медные для систем кондиционирования и охлаждения изготавливаются по нормам стандарта EN 12735. На долю меди и фосфора в содержании продукции приходится такой же процент, как у продукции Majdanpek.
