Где делать розетки на кухне

Правила размещения розеток на кухне

Нормы расположения розеток на кухне

Планируя размещать угловые кухонные розетки, руководствуйтесь строительными нормативами:

• розетка удаляется от боковой части техники на 15-20 см;
• расстояние от устройства до прибора, встроенного в гарнитур – не более 1 м;
• установка возле мойки изделий с влагозащитой от IP44;
• удаление блока от вытяжки на 20-30 см;
• подключение электроплиты, стиральной машинки, духовки, холодильника, ПММ к отдельным источникам питания;
• общая мощность электроприборов не должна превышать допустимую для электролинии;
• по мощности розетки бывают двух типов – 10 А (2,2 кВт) и 16 А (3,5 кВт).

Сколько розеток необходимо

Грамотный расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Планировать количество розеток следует на этапе проектирования пространства. В классической схеме обустраивают число точек подключения, равно количеству бытовой техники. Это не совсем верно:

• в помещении используются переносные гаджеты – пылесос, ноутбук, мобильный телефон;
• пользователи приобретают дополнительную технику, для которой не будет места;
• возникает необходимость в использовании удлинителя.

Чтобы избежать неудобств, нужно к имеющимся приборам добавить еще 25 %. При подсчетах учитывайте стационарную технику, временные приборы. Оптимальным будет вариант:

• 2-3 устройства возле фартука;
• 1 – в столешнице или около зоны приема пищи;
• 1 – рядом со входом.

Как располагать

В кухонном помещении требуется максимально скрыть коммуникации, поэтому руководствуйтесь принципами вертикального зонирования. Пространство понадобится разделить на три уровня:

• Верхний – вытяжка, телевизор, подсветка мебели. Оптимальным будет расположение розетки на высоте 5-10 см от края верхнего шкафчика.
• Средний – маломощные устройства. Для легкости доступа подрозетники ставят на 20-10 см выше столешницы, и на 60 см удаляют от краев плиты и мойки.
• Нижний – сюда можно встраивать кухонную технику, располагая розетки на высоте 30-60 см от пола только в шкафчиках или в нишах задних стенок тумб.

Монтаж за плитой или посудомойкой исключает прямой доступ к блокам.

Болгарка

Болгарка применима для вырезки отверстий под розетки, когда другого инструмента под рукой не оказалось. Для этого нужен диск с напылением из алмазной крошки.

1. На двух плитках по контуру обводится по половине подрозетника.
2. С помощью болгарки выпиливаются параллельные сечения от края плитки до краев окружности с шагом 5 мм.
3. Получившиеся полосы выламываются с помощью кусачек или плоскогубцев.

Отверстие получается кривым и неэстетичным, но все неровности потом закроются обналичником. Для отверстия в центре цельной плитки болгарочным диском проходятся по заранее намеченному контуру. Двигаются в направлении от себя, делая направляющие линии, постепенно углубляясь. С помощью болгарки удобно делать отверстия квадратной формы.

Описанные методы наверняка пригодятся тем, кто решил испытать свои возможности и самостоятельно просверлить отверстия под розетки. Соблюдая все этапы процесса и технику безопасности, можно добиться хороших результатов и существенно сэкономить на вызове мастера.

Особенности угловых розеток

Блок угловой Luxor ST с 2 розетками

Угловой тип розеток выпускается в прочном пластиковом корпусе. Двойные, одинарные, объединенные модули подходят для расположения между столешницей и стенкой, под шкафчиками, на стыках. Изделия выглядят элегантно и не занимают много места.

Конструкция устройства:

• основание из пластика или керамики с крепежом в виде лапок или ушек,
• лицевая панель – подбирается по цвету,
• токонесущие элементы – клеммы (саморегулирующиеся или винтовые), заземляющие контакты.

Розетка предназначается для интеграции со скрытой или открытой проводкой. В первом случае ее ставят в штробу, во втором – в подрозетник.

Преимущества и недостатки

Угловые розетки существенно экономят пространство

К преимуществам угловых устройств относятся:

• элегантный внешний вид,
• экономия места на кухне,
• наличие нескольких модулей для удобства использования,
• соответствие европейским стандартам и российскому ГОСТ,
• хорошая пыле- и влагозащита,
• оснащение таймером, ваттметром, подсветкой.

При эксплуатации и установке розеток в углу есть некоторые минусы:

• при некачественном креплении к гипсокартону могут оторваться,
• большая мощность – не всегда подходят для домов советской застройки,
• подключение не более двух приборов – вилки остальных будут мешать,
• невозможность применения для запитки освещения.

Сколько розеток необходимо на кухне

Прежде чем определяться с расположением розеток, необходимо точно определиться с их количеством. Для этого нам необходимо составить приблизительный план предполагаемых электроприборов, количество разнообразных зон на кухне и, конечно, примерное расположение установки электроприборов.

Итак:

• В первую очередь нам необходимо определиться с количеством мощных электроприборов, которые планируется установить на кухне. К мощным относим приборы в 1,5 – 2кВт, рассчитанные на длительную работу. Это духовые шкафы, электрические плиты, стиральная машина, электрические приборы отопления. Для таких устройств вообще желательно организовать отдельную электрическую группу, где каждый прибор питается от своего автоматического выключателя.
• Во вторых, наша инструкция советует определиться с приборами, которые будут использоваться постоянно и которые не предполагается переносить или переставлять. К таковым можно отнести вытяжку, холодильник, телевизор, микроволновку и многое другое. Для таких электроприборов можно предусмотреть отдельные розетки или группу розеток, в зависимости от их расположения.

На фото представлен один из вариантов угловой розетки

В третьих, нам необходимо определиться с количеством временно подключаемых электроприборов. Это разнообразные соковыжималки, электромясорубки, кухонные комбайны, электрочайники и многое другое. Эти приборы будут устанавливаться по мере надобности, поэтому для них подойдет угловая розетка для кухни или другие розетки, расположенные в удобном для подключения месте.

https://youtube.com/watch?v=DuVuA55uC9Y

Выбор количества розеток для таких временных электроприборов зачастую и является «камнем преткновения». Здесь стоит сводить расчет к тому, что одновременно в одной рабочей зоне кухни будут подключаться не более двух приборов. Большее количество будет просто мешать.

Так же здесь крайне важно учесть мощность этих временных приборов. Зачастую она достаточно велика и несмотря на временный характер нагрузок, розетки должны отвечать этим параметрам

Это касается и провода

Поэтому при выборе переносных розеток или удлинителей следует обратить внимание, чтоб цена соответствовала качеству

К временным электроприборам можно отнести и запитываемое от розетки освещение кухни. Хотя, конечно, его лучше реализовывать через выключатель либо, как в случае с постоянно установленными электроприборами, предусмотреть для этого отдельную розетку.

Встроенная розетка

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

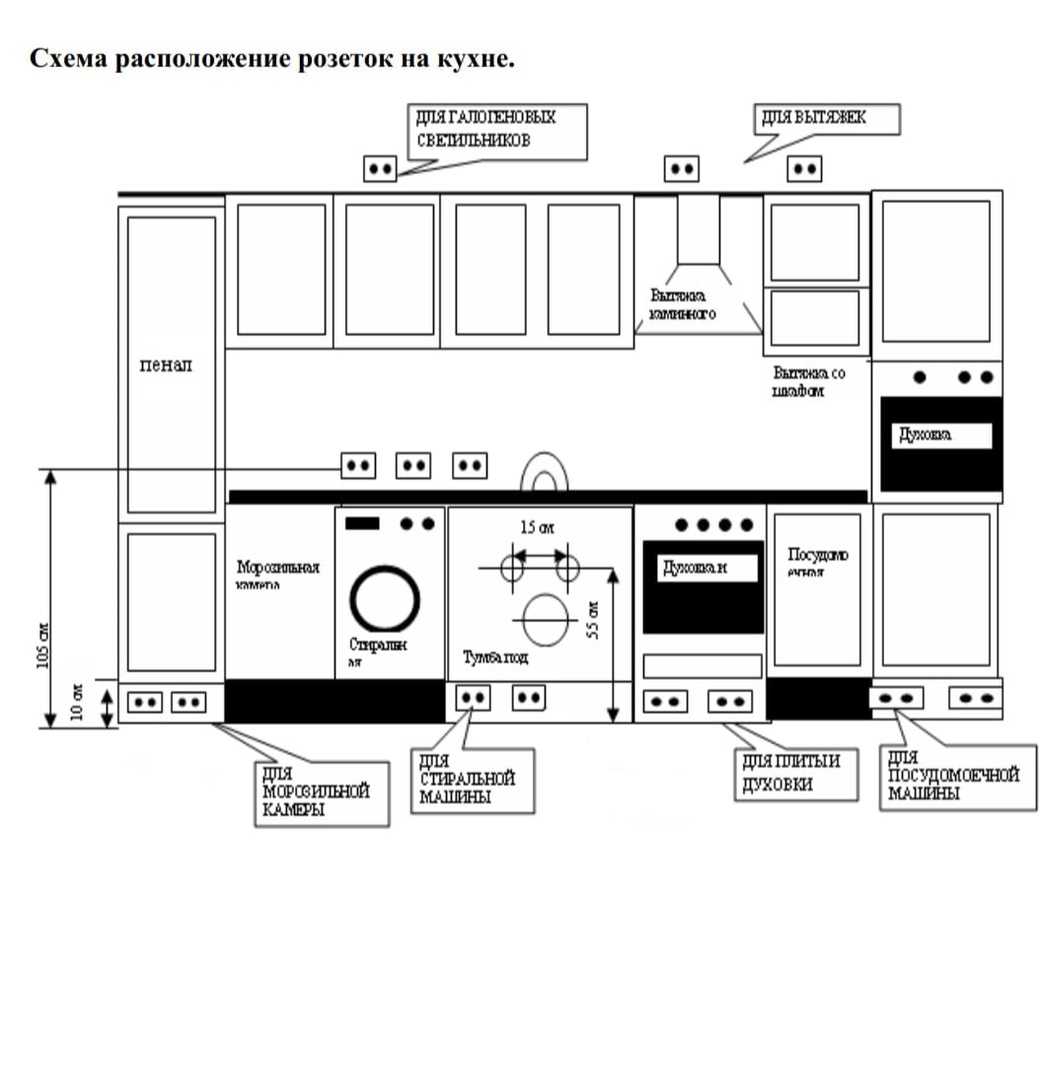

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Виды электрических розеток — какие выбрать

В магазинах вы найдете несколько типов розеток, поэтому стоит знать, чем они отличаются и какую выбрать. Вот список самых важных контактов, которые вам пригодятся дома:

1. Розетки с заземлением (штырьковые) — используются для подключения устройств большей мощности, например, холодильника, стиральной машины, телевизора, компьютера и электроинструментов. Однако вилки, требующие штыря, имеют все больше и больше устройств, например, электрические чайники, утюги или кофеварки, поэтому в настоящее время большинство розеток в доме должны быть заземлены;
2. Розетки без заземления — в настоящее время они больше не рекомендуются, хотя бы потому, что у большинства устройств вилки адаптированы к контактам; однако стоит иметь дома несколько обычных розеток, которые пригодятся для подключения простых устройств с низким энергопотреблением, например зарядных устройств;
3. Герметичные розетки (в том числе с брызгозащищенной заслонкой) — это специальные контакты для ванных комнат, гаражей и подвалов, защищенные от воды и влаги;
4. Внешние розетки — они устойчивы к воде, солнечным лучам, морозу и пыли, поэтому идеально подходят, например, для террасы;
5. Розетки с контактной шторкой — рекомендуются для детских комнат, так как младенцы не могут вставлять в отверстия какие-либо предметы, которые могут вызвать поражение электрическим током или короткое замыкание.

Помимо стандартных штепсельных розеток в домах применяются и другие типы и виды розеток, в том числе вышеупомянутые разъемы USB, телевизионные, телефонные и оптоволоконные розетки.

Виды и типы электрических розеток для домашнего использования

Правила электроснабжения кухни

Основные принципы пользования кухонной техникой – удобство и безопасность. Поэтому, чтобы вас не било током, чтобы для установки микроволновки не пришлось штробить уже отделанные стены, чтобы бытовые приборы не ломались из-за неправильного подключения, нужно знать требования к размещению и выбору розеток. И учитывать их при планировке пространства, расстановке мебели.

Чего делать нельзя

В нормативных документах четко расписано, каким должно быть расположение розеток на кухне, схема и высота их над полом и столешницей определяется в соответствии с этими требованиями. Но в этих документах прописаны и запреты, которые люди часто игнорируют, особенно если не хотят связываться с серьезным ремонтом и переделкой электропроводки перед обустройством новой кухни.

Некоторые ограничения на условия эксплуатации кухонной бытовой техники накладывают и их производители. Одно из них – недопущение подключения прибора к сети через сетевой разветвитель или удлинитель.

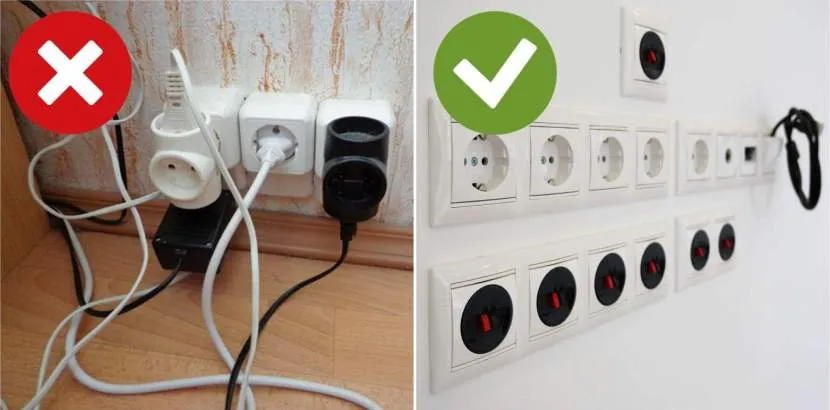

Включать несколько приборов в одну розетку через разветвитель нельзяИсточник idea-potolkov.ru

Такой запрет связан с увеличением нагрузки на электрическую сеть, которая может стать причиной короткого замыкания и даже пожара. А провода удлинителей не только придают помещению неряшливый вид, но и мешают уборке, создают травмоопасные ситуации.

Поэтому для кухни действует строгое правило: каждый электроприбор должен иметь свою индивидуальную точку подключения к сети.

Если же говорить о других запретах и ограничениях, то нужно запомнить следующие:

• розетки нельзя размещать под кухонной мойкой или над ней, так как при контакте с водой в случае поломки смесителя или протечки возможно короткое замыкание;

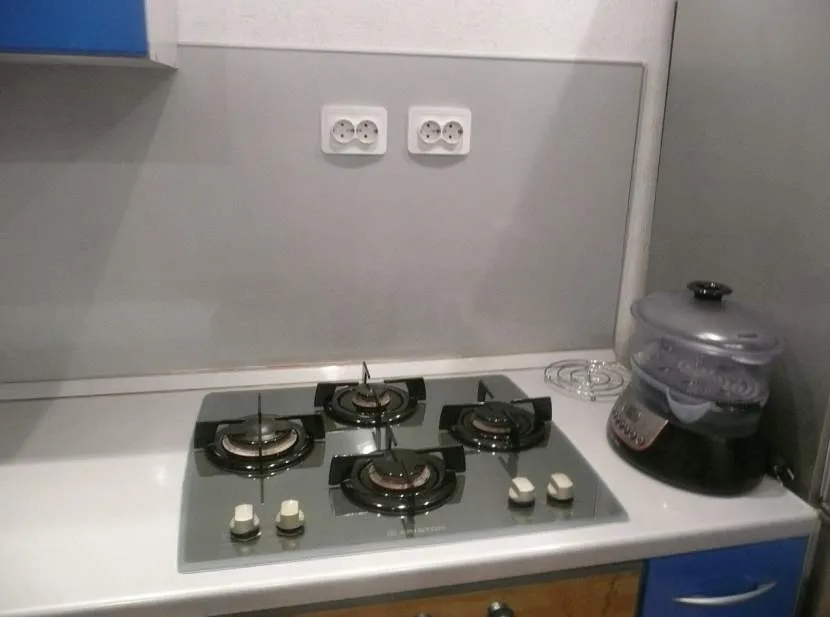

• высота розеток над столешницей не регламентируется, но расстояние от них до мокрой зоны (мойки) должно быть не менее 20-30 см;
• те же требования следует соблюдать и по отношению к плите или варочной поверхности для защиты розеток от брызг воды и жира;

Пользоваться этими розетками неудобно и небезопасноИсточник pro-dachnikov.com

• нельзя устанавливать розетки под стиральной или посудомоечной машиной, точку подключения стоит подбирать над ними или сбоку в соседнем шкафчике в пределах длины питающего шнура;
• розетки в рабочей зоне для подключения мелкой кухонной техники нельзя компоновать большими группами, максимум – по 4-5 штук, причем каждая группа должна подключаться к выделенной линии с устройством защитного отключения (УЗО).

Как выбирать розетки

Если следовать правилам, нет никакой необходимости выбирать для кухни розетки с высокой степенью защиты от влаги. Достаточно, если внутренняя часть изделий будет керамической, а внешняя панель гладкой для простоты очищения от жира и других кухонных загрязнений.

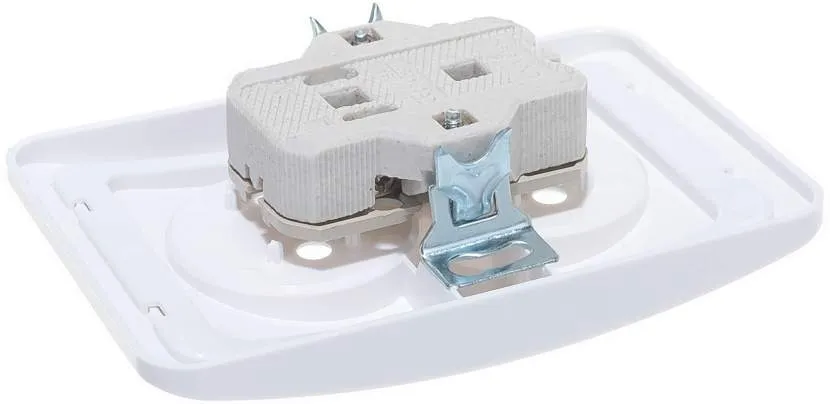

Розетка с керамическим механизмомИсточник ozone.ru

Эти электроустановочные изделия бывают накладными, встраиваемыми и модульными, и подбираются в зависимости от материала стен, условий монтажа, стиля интерьера, вида подключаемой техники.

Накладные розетки.

Монтируются на поверхности стены, поэтому их корпус выступает за её плоскость и может мешать установке мебели. Используются преимущественно внутри шкафов, а также в тех случаях, когда нет возможности штробить стены для прокладки проводов и разрабатывать отверстия в них.

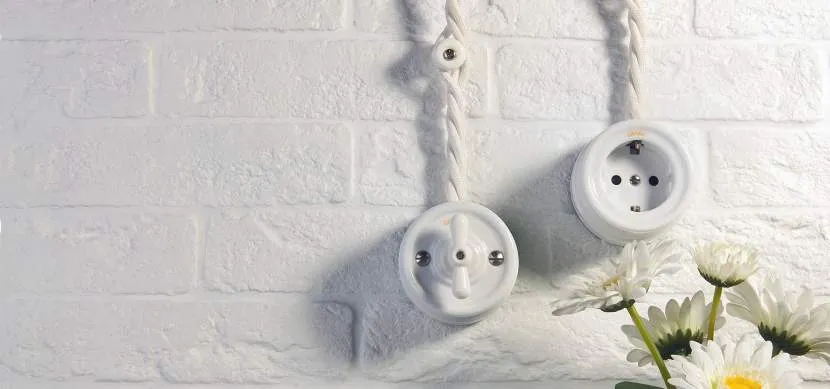

Накладные розетки с открытой проводкой уместны в ретро-интерьерахИсточник werkel-kupit.ru

Самый распространенный вид розеток на кухне для встраиваемой техники: лицевая панель располагается почти вровень с поверхностью стены и не мешает нормальной установке оборудования. Вписывается в любой интерьер, но отличается сложностью монтажа с устройством в стенах отверстий для заглубления рабочей части розетки.

Модульные розетки.

Бывают угловыми и выдвижными. Первые представляют собой треугольный в сечении блок, монтируемый в угол стен, между стеной и столешницей, стеной и навесными шкафчиками.

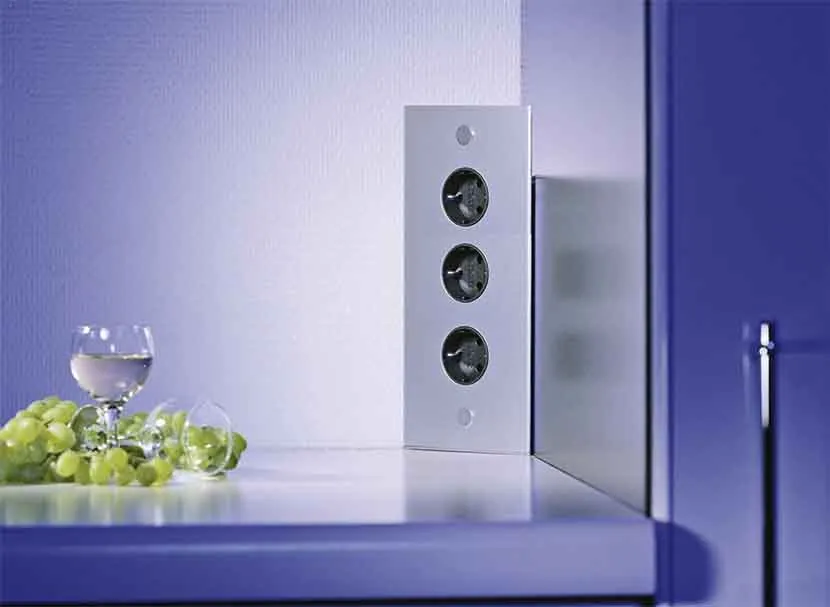

Угловой модульИсточник youorder.de

Выдвижной модуль прячется в шкафчик или столешницу и достается при необходимости.

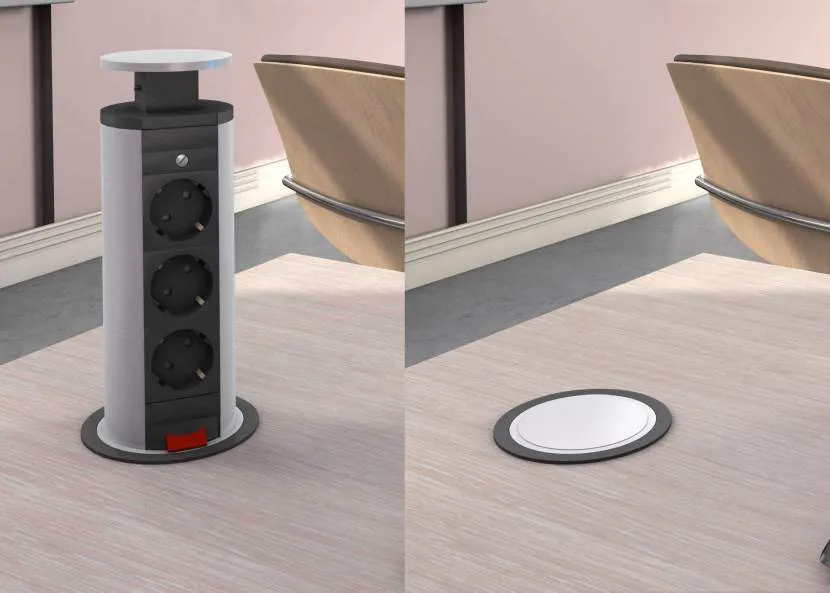

Выдвижной модуль в столешницеИсточник trinitymebel.ru

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А (только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт 7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5) 7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 А отдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Высота установки розеток на кухне

Поговорим о высоте установки розеток отдельно. Многим из нас интуитивно кажется, что все розетки в помещении должны быть установлены на одной высоте. В некоторых жилых комнатах это вполне допустимо. Мало того, если вы получаете ключи от квартиры с ремонтом от застройщика, скорее всего, в жилых комнатах будет именно такая ситуация.

На кухни ситуация совсем другая. Мы должны предусмотреть несколько ярусов розеток.

• Верхний ярус – розетки над верхними кухонными шкафами для подсветки рабочей зоны и вытяжки.
• Средний ярус – розетки кухонного фартука.
• Нижний ярус – розетки для крупных кухонных электроприборов (холодильник, встроенная бытовая техника)

Розетки нижнего яруса устанавливаются либо на уровне плинтуса кухонного гарнитура, либо за одним из напольных шкафов.

В первом варианте розетки становятся практически не обслуживаемыми. До них невозможно дотянуться, не сняв плинтус.

Если есть возможность, лучше реализовать второй вариант, разместив розетки за одним из шкафов. При этом розетки не должны располагаться под раковиной, чтобы в случае непредвиденной ситуации на них не текла вода. Идеально, если в кухонном гарнитуре есть угловой шкаф, не занятый раковиной. Там будет достаточно места для размещения розеток. Кроме того, до них относительно легко дотянуться в случае непредвиденной ситуации.

В любом случае, кухонные розетки должны легко обесточиваться из квартирного электрощита. Автоматические выключатели и другое модульное оборудование в квартирном щите должны иметь понятные подписи (например, снизу под автоматическим выключателем надпись “Розетки кухни”, “посудомоечная машина” и др.).

Советы по организации проводки и автоматов

Любую работу по электропроводке на кухне следует начинать с прорисовки плана. Грамотная схема расположения розеток и разметка позволят рассчитать все параметры и исключить множество проблем.

Проводка в квартире может быть как скрытая, так и наружная, но в деревянном доме внутренний монтаж запрещён. Дерево – горючий материал, поэтому скрывать провода и иные источники возгорания нельзя.

Прокладка проводки осуществляется только при отключённом электричестве.

Кухня является помещением с повышенной влажностью и оснащена приборами с металлическим корпусом: всё это диктует установку вводного УЗО (устройства защитного отключения) в щитке. Для заземления необходимо использовать розетки со специальным контактом.

Удлинители на кухне использовать нельзя: это грозит коротким замыканием из-за случайно попавшей внутрь влаги или перегрузкой проводки.

Все перечисленные в статье крупные электроприборы обладают высокой мощностью, а некоторые из них имеют дело с водой. Эти причины напрямую связаны с тем, что монтаж должен осуществляться отдельными группами: на каждую из них в щите отводится свой автомат.

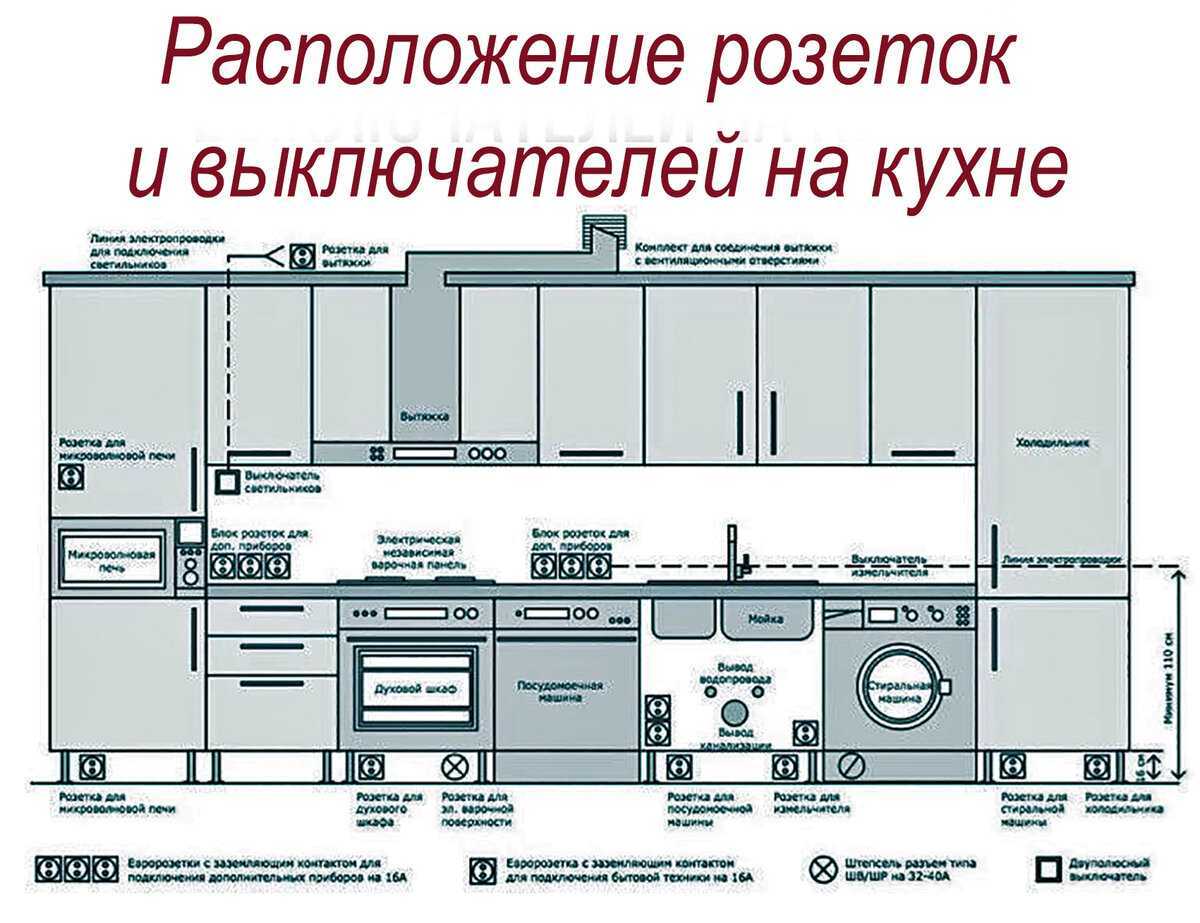

В качестве подсказок можно воспользоваться приведёнными ниже иллюстрациями с линиями распределения розеток на кухне под технику и освещение.

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.
