Зачем нужна вентиляция в канализации в частном доме

Обустройство наружной вентиляции

Для обустройства наружной вентиляции используются две канализационные трубы из ПВХ. Нижнюю трубу диаметром 100 мм монтируют в перекрытии септика таким образом, чтобы она возвышалась над уровнем земли на такую высоту, которая исключает проникновение паводковых вод. Верхнюю трубу меньшего диаметра (как правило, 50 мм) вставляют в отверстие нижней через переходник и выводят на крышу дома или на достаточно большую высоту.

Подобное простейшее обустройство вентиляции септика позволяет обеспечить полное отсутствие неприятных запахов.

Применение вентиляционного клапана

Дорогостоящий монтаж стояка можно заменить вентиляционным клапаном, который вполне можно сделать самому. Клапаны вентиляции для канализационной системы могут быть нескольких вариантов, но для их изготовления применяются подручные материалы, которые всегда имеются у любого домашнего мастера.

Основное достоинство подобного клапана состоит в его способности воспрещать выход теплого воздуха из емкости септика, чем предотвращается вероятность образования изморози в трубах канализации. Вентиляционные стояки, которые монтируются обычно, такому движению не препятствуют, в результате чего возможно промерзание канализационных труб, находящихся вне дома.

Порядок изготовления простейшего клапана

• Взять пружину от шариковой ручки и подобрать саморез длиной 45 мм, подходящий диаметром к пружине.
• Из толстого пластика вырезать шайбу диаметром 50 мм. Высверлить такое отверстие в центре шайбы, чтобы саморез проходил в него свободно. Пружина в отверстие входить не должна, она должна упираться в шайбу.
• Из плотного тонкого поролона вырезать другую шайбу большего диаметра (60 мм). В ее центре сделать отверстие для самореза. Обе шайбы склеить друг с другом клеем «Момент».
• Взять крышку концевого тройника диаметром 100 мм и просверлить в ней три отверстия, имеющие диаметр не более 5 мм. Расстояние между центром крышки и этими отверстиями не должно превышать 20-25 мм. Обязательно убрать заусенцы на внутренней стороне крышки. По центру крышки шилом проткнуть тонкое отверстие и завернуть туда саморез, собрав таким образом все конструктивные элементы клапана.

Проверка функционирования клапана

Собрав клапан, следует проверить его функционирование. С этой целью необходимо поочередно дунуть в сделанные отверстия. Прохождение воздуха должно быть свободным. Если при вдувании необходимо большое усилие, то саморез следует ослабить, ослабляя таким образом усилие пружины.

Подобная проверка позволяет удостовериться в работоспособности клапана, задача которого состоит в том, чтобы удерживать газы, выходящие из септика, и предохранять затворы в момент слива от всасывания воды. Применение подобных клапанов в канализационной вентиляции обеспечивает достаточную надежность и эффективность. В случае устройства данной вентиляции в двухэтажном доме следует установить клапан для каждой ветки слива.

Аэрация

Новейшие системы вывода нечистот, практически не требующие откачки и не позволяющие зловонным ароматам распространяться по дому, потребуют монтажа дополнительного оборудования, которое позволяет сделать полную очистку системы.

Многокамерные резервуары из железобетонных колец оборудуются для этого специальными аэраторными приспособлениями. Аэрация емкости и наличие нормальной вентиляционной системы позволяет получить из нечистот чистую, легко впитываемую воду, которая отличается минимальным заиливанием. Ее можно использовать в качестве хорошего удобрения на приусадебных участках.

Аэраторный отсек, которому потребуется электричество для работы компрессора, монтируется в системах глубокой очистки. Такая система очищения нечистот позволяет удалить из них практически все вредные вещества. Имеющаяся в частном доме вентсистема для организации воздушного обмена в очистных резервуарах позволяет эффективно применять биохимическое преобразование сточных вод до почти безопасных составляющих. При этом их утилизацию можно производить на придомовой территории.

Вентиляция бетонного септика

Условия эффективной вентиляции септика из бетонных колец:

• высота фановой трубы над уровнем кровли – от 30 см для плоской крыши, от 50 см – скатной;
• диметр внутреннего сечения трубы – 100 мм и более в зависимости от нагрузки канализационной системы;
• нельзя объединять с системой вентиляции других помещений;
• рекомендуется использовать пластиковые трубы для вентиляции, они легче, просто монтируются;
• для обеспечения целостности нельзя допускать давления на трубу кровли, которая под тяжестью снега, наледи может деформировать, разрушить вентканал;

• нельзя устанавливать на оголовке дефлектор, который может препятствовать выходу воздуха в зимнее время из-за образования инея (замерзшего конденсата). Лучше установить колпак для защиты от атмосферных осадков;
• приточная труба устанавливается во вторую емкость для обеспечения нормальной деятельности аэробных бактерий. В первый резервуар устанавливать нельзя, так как анаэробные бактерии в доступе кислорода не нуждаются;
• соединения внутри бетонной крышки с приточным каналом должны быть герметичны;
• вентиляция септика из бетонных колец, который используется периодически, но не часто, может быть организована одной трубой, установленной внутри крышки;
• схема вентиляции септика проектируется заранее.

Как сделать вентиляцию септика

Организацию проветривания отстойника решают еще на этапе проектирования. Так как процесс «переработки» отходов происходит в присутствии кислорода, в канализационной системе должны быть предусмотрены два момента: свободный приток воздуха извне и вывод вредных газов наружу, т.е. спроектирована приточно-вытяжная вентиляция.

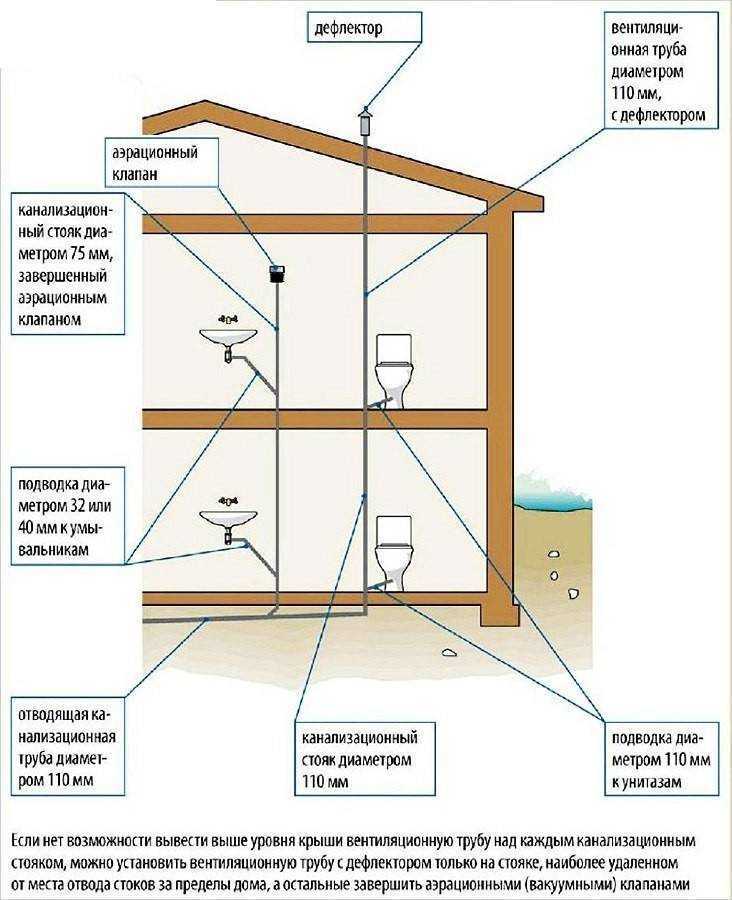

Фановая вентиляция септика

Вытяжная (фановая) труба выполняет две функции: создает тягу для выхода зловоний и предотвращает образование вакуумных пробок при большом объеме разового сброса сточных вод.

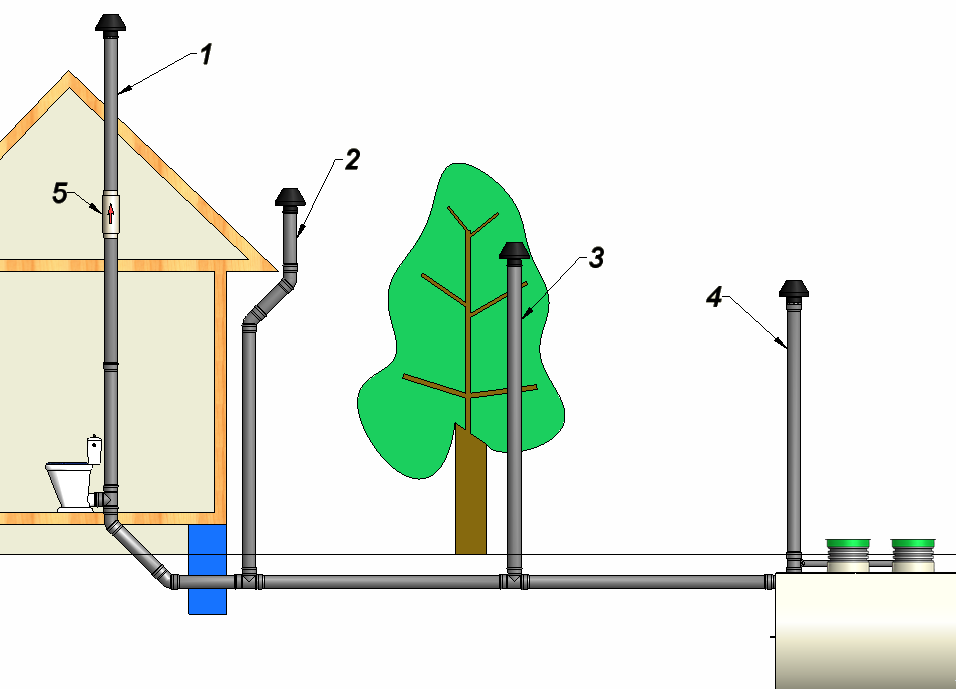

Пример установки фановой трубы для септика

Для корректной работы фановой вентиляции важно учитывать следующие правила монтажа:

• «Дышащая» труба является продолжением канализационной системы, и устанавливается после последнего сантехнического прибора по пути в септик.
• Диаметр вентиляционного отвода должен соответствовать размерам канализационной трубы.
• Установку фанового стояка проводят в теплом помещении. Если такой возможности нет, тогда наружную трубу обязательно утепляют.
• Выход трубы должен быть на крыше, в высоту не менее 1 м от конька, чтобы выхлоп беспрепятственно рассеивался. Минимальное расстояние до ближайшего окна, балкона или лоджии – 4 м.
• Запрещено выводит фановую трубу в дымоход или систему вентиляции дома.

В случае образования засора в канализационной системе возможно обратное движение стоков – к сантехническим приборам. Чтобы этого не случилось, на фановый стояк устанавливают обратный клапан.

Для монтажа вентиляционного канала лучше использовать ПВХ-трубы: небольшой вес и разнообразие вспомогательных элементов облегчают сборку стояка.

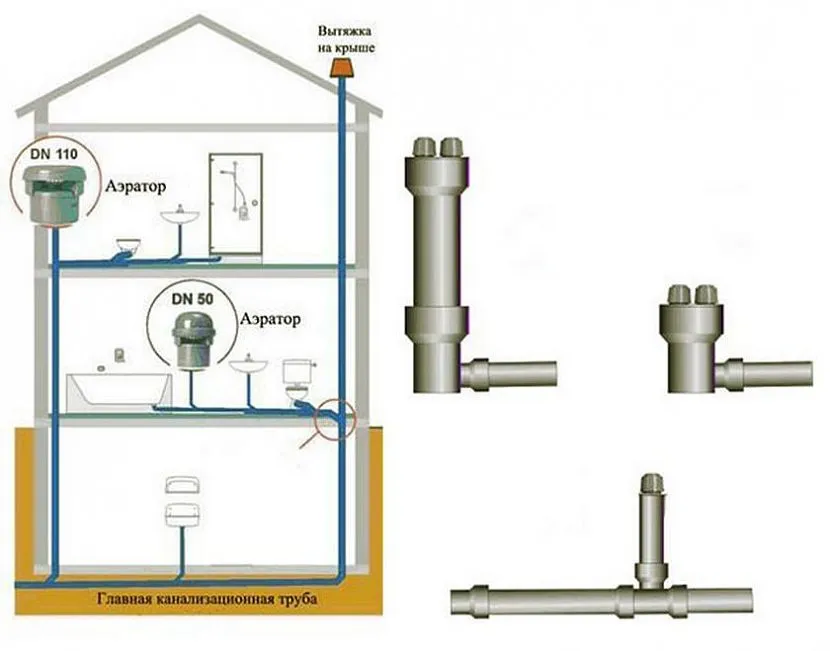

Вакуумные клапана

Многие умельцы пренебрегают фановым стояком – вместо этого устанавливают вакуумный клапан. Задача его – предотвратить образование вакуума в канализации и предотвратить отток воды из гидрозатворов. Такую систему нельзя назвать полноценной заменой вентиляционной трубы, так как она не предусмотрена для проветривания канализационных стояков, а при опустевших сифонах никакие «волшебные» устройства не спасут от зловония.

Приточная вентиляция септика

Приток воздуха обеспечивает одна или несколько труб, которые выводятся на высоту 0,5 — 1,0 м от поверхности грунта. Работать система газообмена будет при условии, что приточное отверстие находится ниже вытяжного (оптимально на расстоянии 4,5 м). Точное место установки вентиляционного канала зависит от вида очистного сооружения:

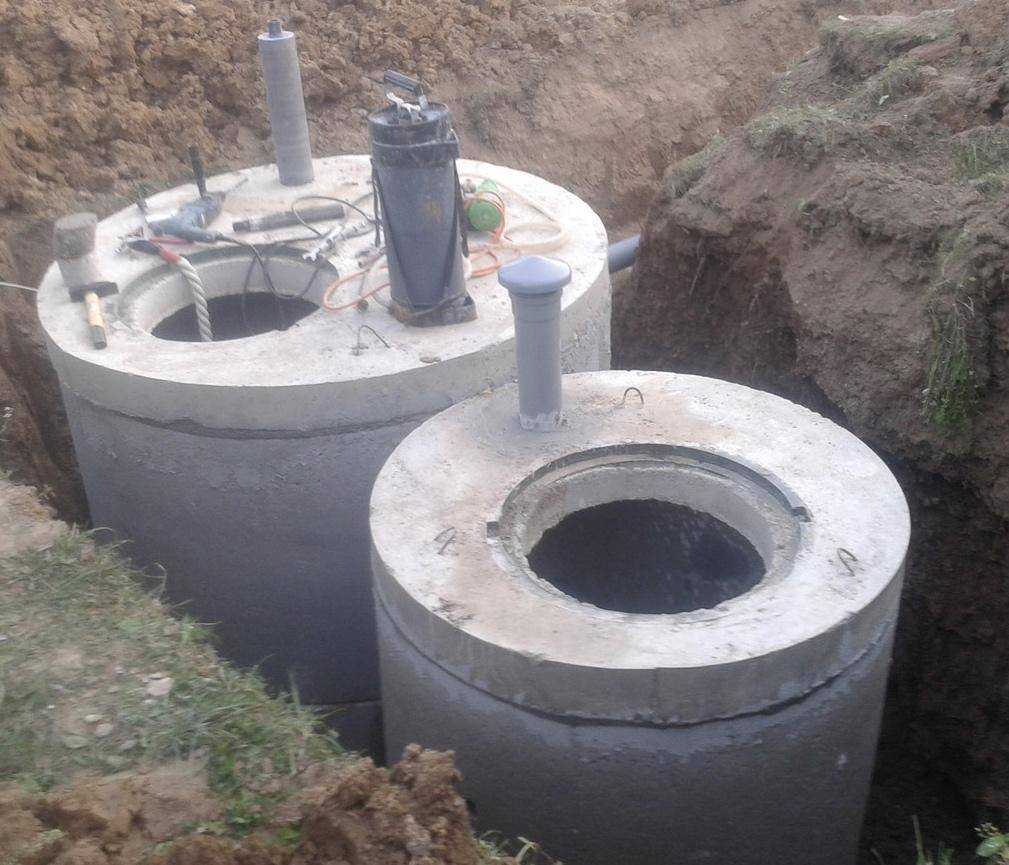

Вентиляция септика из бетонных колец

Непосредственно над очистным резервуаром монтируется труба, через которую происходит естественный приток воздуха. В случае двух или трехкамерной конструкции, приточный канал должен находиться в последней камере, где «работают» аэробы. Возможна вентиляция однокамерного бетонного септика без монтажа дополнительных труб – достаточно негерметично закрыть люк, чтобы воздух свободно проникал внутрь сливного резервуара.

Вентиляция септика из бетонных колец

Вентиляция септика «Танк»

В каждой камере блочно-модульной системы «Танк» проходит комплексная очистка: химические, биологические и механические процессы обеспечивают на выходе воду, которая пригодна для орошения полей. Поэтому на каждом выходе из инфильтраторов (если их несколько) устанавливается по одной приточной трубе.

Вентиляция септика Танк Микро

Заполнение канализационного стояка должно составлять от 1/3 до 2/3 от внутреннего диаметра, в противном случае воздух и газообразные вещества не смогут беспрепятственно циркулировать по системе. Улучшить тягу и защитить систему от осадков можно с помощью специальных колпаков, установленных на торцы стояков.

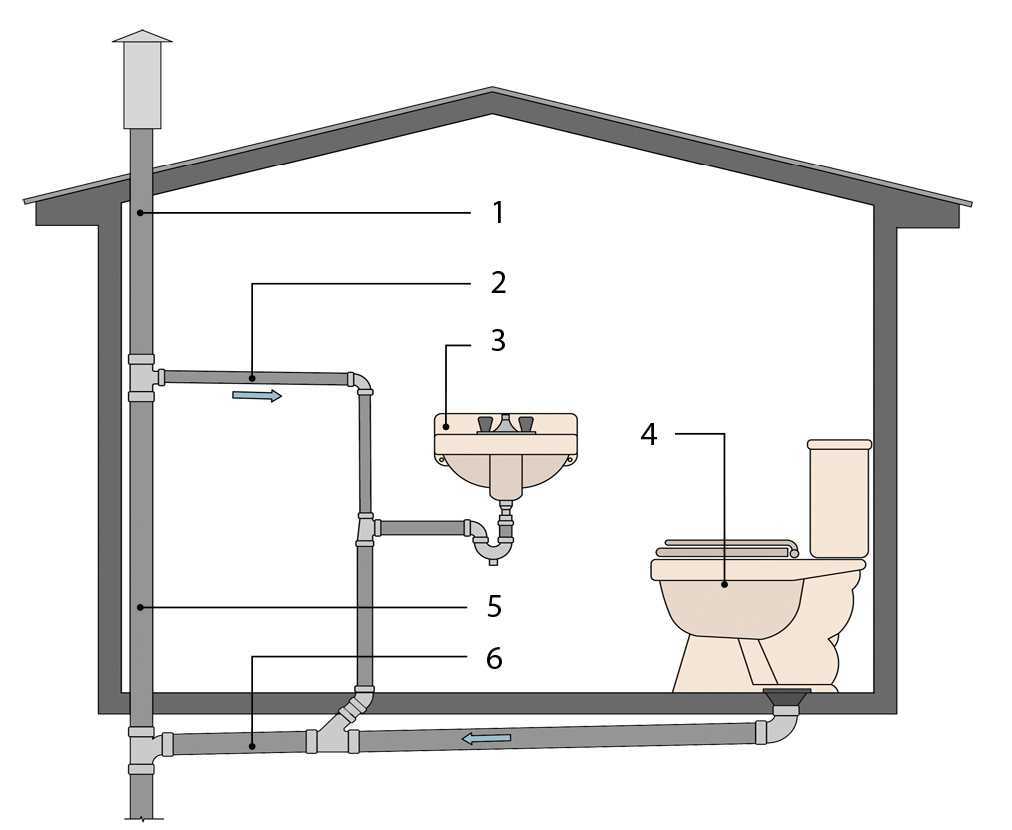

Как устроена канализация в частном доме

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.

Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.

Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.

Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.

Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.

Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.

Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.

Вентиляция септика

Вариантов обустройства вентиляционной системы есть несколько, рассмотрим каждый из них.

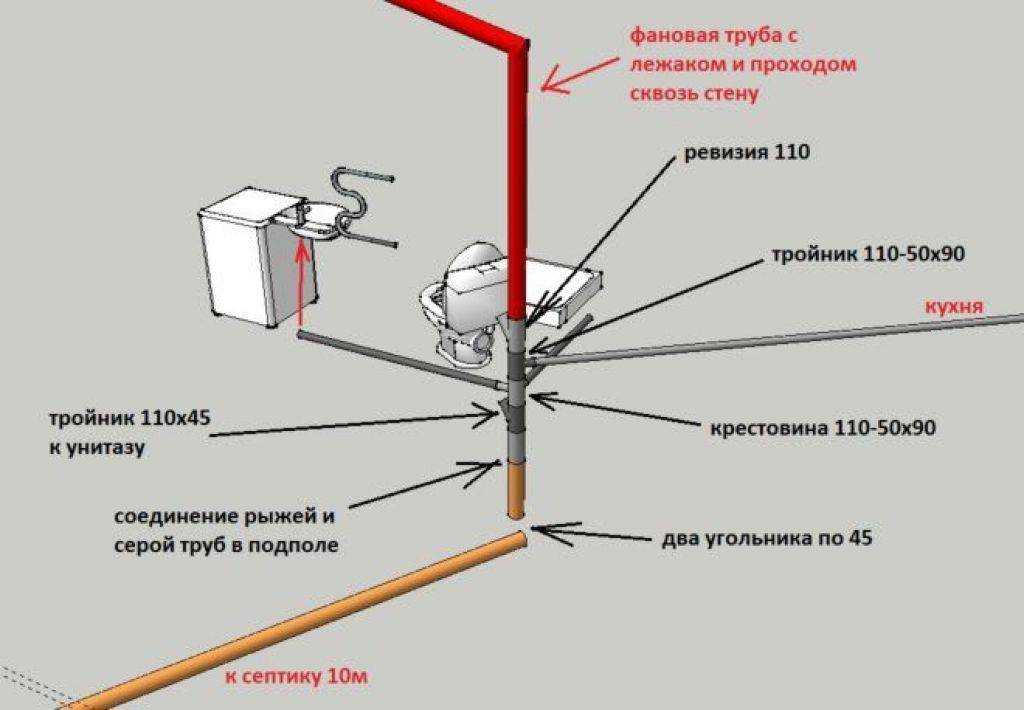

Монтаж канализационной фановой трубы в частном доме

Вариант 1

Самый простой способ обеспечения вентиляции, при котором из септика выводится на поверхность труба небольшого диаметра (порядка 10-11 см) на высоту минимум в 70 см над поверхностью земли. Не лучший вариант, поскольку вокруг трубы будет постоянно витать неприятный запах, хотя это все же лучше, чем сомнительное удовольствие наслаждаться этим запахом в ванной или туалете.

А вот схема вентиляции трехкамерного устройства из ж/б колец.

Вентиляция септика

Вентиляционная труба в нем выводится лишь из последнего отсека, который выполняет функции доочистки и дренирования стоков и из которого в почву выводятся перфорированные трубы (их называют дренами). В первых двух камерах вентиляция не требуется.

Шаг 1. Конец каждой из дрен выводится на поверхность.

Шаг 2. Труба вентиляции поднимается примерно на 70 см над поверхностью.

Шаг 3. Устанавливаются защитные козырьки. Это будет выглядеть следующим образом.

Вентиляционные трубы ставятся через каждые 0,5 м дрены.

Если говорить о вентиляции фильтрационного колодца, то она такая же, как у камер септика.

Вентиляция септика из ж/б колец

Вариант 2

В этом случае для обустройства вентиляции потребуется пара поливинилхлоридных труб. Нижняя (диаметр 10 см) устанавливается в перекрытие очистной конструкции, причем верхний край трубы должен возвышаться на такую высоту, чтобы талые воды не проникли внутрь.

Вентиляция септика

Верхняя труба (ее диаметр обычно 5 см) помещается в отверстие нижней и выводится на требуемую высоту (в большинстве случаев на крышу дома). Это может быть:

• труба, зафиксированная на наружной стене дома;
• внутренний вентиляционный стояк, подключенный ко всем сантехническим приборам.

Устройство системы вентиляции

Перед тем, как приступать к выполнению работ, необходимо тщательно все спланировать и продумать. Обустройство системы вентиляции неотделимо от процесса строительства всего септика, поэтому все этапы работ нужно выполнить в правильном порядке и в соответствии со стандартами.

Проектирование

Любой септик для частного дома состоит из трех камер: в первую емкость септика приходят стоки и отстаиваются, вторую камеру устанавливают в качестве вторичного отстойника, в третьей происходит фильтрация. Объем камеры высчитывают в соответствии с предполагаемыми объемами сточных вод и отходов.

Согласно нормативам, в среднем в сутки человек расходует около 200 литров воды, поэтому на каждого члена семьи нужно «забронировать» 600 литров в камерах. Но обычно септики строят с запасом, добавляя 15-20% к общему значению.

Монтаж камер септика

Сначала необходимо выполнить рытье котлована – его копают до установки бетонных колец. Глубина соответствует общей высоте трех колец плюс 40 сантиметров для песчаной подушки и стяжки под конструкцией. Под дренажным колодцем засыпают щебень слоем толщиной минимум 70 сантиметров. Можно прокопать отводные каналы, в них уложить дренажные трубы звездообразно. Дно канавы делают с уклоном к дому, чтобы располагать последующие камеры на 20 сантиметров ниже предыдущих.

Монтаж камер септика прост – кольца просто устанавливают вертикально, ровно или с использованием готовых пазов. Сверху находятся плиты с отверстиями (смотровые люки). Отверстия для труб, призванных перемещать стоки, делают заранее. Над второй емкостью септика делают отверстия для вентиляции, вставляют соединительные трубы, подводят канализацию к первой емкости.

Трубы должны стоять с уклоном около 3 градусов. Трубы обязательно герметизируются, как и дно камер. Дно герметизируется несколько раз геотканью или битумом, упрочняется бетонным раствором. Входы труб защищают жидкой резиной. С целью утепления используют различные материалы.

Монтаж вентиляционных труб

Когда монтируется вентиляция септика из бетонных колец, нужно уделить особое внимание монтажу труб. Вентиляционными стояками выступают пластиковые канализационные трубы сечением 100 миллиметров, которые предназначены для установки снаружи. В однокамерном септике труба устанавливается в верхнем люке, длину трубы рассчитывают так, чтобы защитное приспособление на ее конце возвышалось на 50 сантиметров над уровнем грунта

В однокамерном септике труба устанавливается в верхнем люке, длину трубы рассчитывают так, чтобы защитное приспособление на ее конце возвышалось на 50 сантиметров над уровнем грунта.

В двухкамерной конструкции в первую камеру устанавливают трубу для стоков, во второй выполняется стояк для воздухообмена и обеспечения баланса давлений. Вторая камера септика переходит в поля фильтрации или третью камеру. В ней труба должна быть обязательно, для обеспечения вентиляции и заполнения фильтрующего поля или третьей камеры очищенной водой.

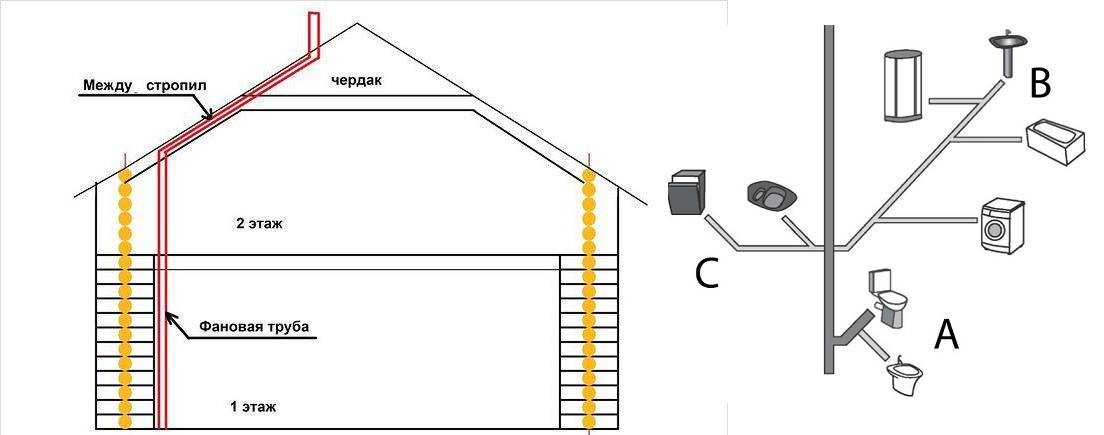

Вентиляционный стояк

Гидравлические затворы сантехнических приспособлений, которые отсекают неприятные запахи, сопровождающие очистку сточных вод, работают правильно при условии постоянного наличия воды, приходящей регулярно во время слива. Если вода отсутствует в затворе, запах расходится по помещению.

Фоновый (вентиляционный) стояк соединяется с вентиляционной системой септиков, компенсирует разряжение, которое создает объем сливаемой воды, гарантирует корректную работу гидрозатвора.

Стояк соединяется с септиком и обеспечивает постоянное движение воздуха, вывод углекислого газа и метана, дает возможность бактериям жить и работать.

Этап финишный

Завершающий этап создания септика и системы вентиляции – аккуратная засыпка грунта. Засыпают небольшими порциями, можно вместо почвы взять песок. Особенно аккуратно нужно засыпать места прохождения вентиляционных труб, соединения пластиковых элементов с бетоном, чтобы не появилось щелей в стыках.

Засыпку осуществляют слоями по 10 сантиметров, с последующей трамбовкой каждого слоя, чтобы песок или грунт стал более плотным. Можно трамбовать ручным инструментом или любым другим подходящим устройством, но очень аккуратно и последовательно.

Обустройство системы вентиляции в септике из бетонных колец – задача вовсе не такая сложная, какой может показаться на первый взгляд

Все работы вполне реально сделать самостоятельно, уделив должное внимание этапу проектирования, технологии составления системы и выбору качественных материалов

Для чего необходима вентиляция септика

Для чего необходима вентиляция септика

Септик является жильем для бактерий. И пользователи должны быть заинтересованными в том, чтобы создать хорошие условия для питания, размножения и работы бактерий. Ведь именно микроорганизмы поглощают органические соединения, которые поступают из канализации. Во время переработки органики, бактерии выделяют достаточно опасные газы. В итоге, после происходящих в емкости биопроцессов остается ил и очищенная вода.

В септиках живут микроорганизмы двух типов:

• анаэробные микроорганизмы проживают в воде первой емкости, им доступен полный спектр отходов – от чистящих средств до органики; все это медленно ими перерабатывается, а в ходе переработки выделяется метан, не имеющий запаха;
• аэробные – находятся в пленке на поверхности воды и питаются тем, что осталось после бактерий со дна септика; выделяют сероводород, который не только скверно пахнет, но еще и ядовит.

Помимо сероводорода с метаном присутствуют соли мышьяка, фосфор и другие канцерогены. И в отсутствие вентиляционной системы все продукты жизнедеятельности микроорганизмов будут попадать в дом, ведь другого пути у них не будет.

А что дальше? В лучшем случае пользователь почувствует сероводород (его запах напоминает тухлые яйца), начнет беспокоиться, обнаружит источник запаха и устранит проблему. А в худшем случае метан может взорваться

Чтобы избежать этого, вентиляции следует уделить особое внимание

Отдельные «специалисты» советуют не проводить вентиляцию вовсе, объясняя это тем, что кислород и так в достаточных объемах проникает через крышки люков. Но в действительности это не так.

Через стояк отводится газ

https://youtube.com/watch?v=RxoV2Syrz-M

Назначение и принцип действия вентиляции

Септик, выполненный из бетонных колец, имеет несколько уровней очистки, каждый из которых выполняет определенную функцию по отделению сточных вод от различных загрязнений. Основным элементом на каждом этапе является приточная и вытяжная система питания воздухом, которая подает необходимое количество кислорода для аэробных бактерий. Бесперебойная работа септика напрямую зависит от созданных условий для обитания микроорганизмов, перерабатывающих бытовые отходы. В септике из бетонных колец, для уничтожения и очистки стоков, используются два вида бактерий:

Анаэробные микроорганизмы, обитают в толще воды, поэтому кислород для их питания не требуется. Они размещаются в первом отсеке емкости и поедают крупные части отходов, побочно вырабатывая метан.
Аэробные бактерии

Для их жизни важно наличие определенного количество воздуха, так как они обитают на поверхности жидкости в последующем отсеке резервуара и перерабатывают мелкую фракцию отходов.

Схема вентиляции септика из бетонных колец

Правильная вентиляция в септике из бетонных колец работает по принципу приточно – вытяжной системы, которая состоит из следующих элементов:

1. Труба подачи кислорода в камеру приема стоков. Она необходима для питания бактерий и их продуктивной работы, при недостатке воздуха, эти микроорганизмы быстро погибнут.
2. Трубопровод для отвода газов, образующихся в процессе переработки отходов. Также очень важная деталь, без которой в камерах септика будет скапливаться метан и другие испарения, мешающие нормальной работе канализации.

Таким образом, работа вентиляции осуществляется в несколько этапов:

1. Через фановый стояк, вместе с бытовыми стоками в магистральную трубу канализации поступает воздух.
2. По трубопроводу отходы сливаются во внешний накопитель, где оседает крупная фракция стоков, а кислород заполняет камеру септика.
3. По внутренним каналам, которые находятся выше уровня воды, воздух доставляется в остальные резервуары.
4. Происходит питание бактерий для их нормальной работы.
5. Через вытяжку, из камеры септика, удаляются продукты жизнедеятельности микроорганизмов. И весь процесс повторяется.

При проектировании магистрали для обеспечения притока воздуха, возникает вопрос: «Можно ли объединить вентиляцию дома и септика?», многие строители часто применяют такую систему, в которой канализационная труба, выводящая стоки из помещения, одновременно является и каналом для питания емкости кислородом. Для правильного функционирования вентиляции бетонного септика, необходимо соблюдать основные принципы:

1. Трубопровод должен быть диаметра, на 30 процентов больше, чем рассчитываемый объем стоков. Это нужно для предотвращения образования вакуумной пробки во время смыва и для поступления воздуха в необходимом количестве.
2. Для поступления кислорода, конец трубы выводится через крышу помещения. Стояк должен быть прямым, в противном случае воздух встретит сопротивление, и циркуляция будет не достаточной.
3. Для предотвращения попадания инородных предметов, насекомых и птиц в канал, его стоит закрыть сеткой и установить защитный от осадков зонтик.
4. Все стыки магистрали должны быть герметичны, чтобы избежать посторонних запахов в доме и исключить подсоса воздуха.
5. Для организации циркуляции воздуха внутри бетонных колец, нужно смонтировать трубы связывающие емкости таким образом, чтобы исключить попадание в них воды и закупоривания воздушного канала.
6. Трубопровод, который находится внутри емкости и отвечает за поступление воздуха между отсеками, должен быть обработан гидроизоляцией, как снаружи, так и внутри. Если стыки будут не герметичны, вода из грунта будет просачиваться в тело трубы и нарушит обмен кислородом или вовсе закупорит канал.

Труба для отвода газов размещается непосредственно в камере приема стоков. Если септик состоит из нескольких уровней, то вытяжку нужно установить в каждом из них. Выпуск вытяжного канала из крышки колодца поднимается на высоту от 40 см над уровнем грунта, и также как в приточной трубе перекрывается защитной сеткой и зонтиком.
