Капремонт или замена?
| Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания |
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…
Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.
| Приточная установка для одной комнаты в интерьере |
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.
Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.
Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.
Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.
Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.
Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).
| Приточная установка для одной комнаты Marta |
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долговременный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.
Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
Правила и способы монтажа вентиляции в комнате без окон
Бывает такое, что в здании существует «глухое» помещение без окон. Такую ситуацию можно наблюдать и в квартирах, например, после перепланировки или на первых этажах с выходом на оживленную улицу (из-за чего их заделывают кирпичом). Также они делаются в и частных домах: это и котельные, и кладовые, и гаражи, и подвальные помещения.
Еще чаще такие комнаты имеются в нежилых постройках: на складах, в офисных помещениях, в торговых центрах. Иногда их используют как гардеробную или кладовку. Каким бы «ненужным» такое помещение не казалось, в нем обязательно нужно сделать вентиляционную систему.
Как сделать вентиляцию в комнате без окна

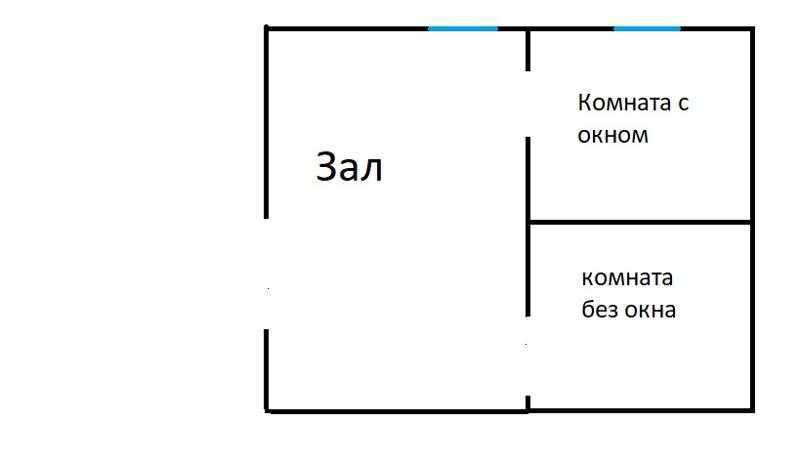

Подскажите, как можно сделать вентиляцию в комнате без окна?
Если нужна нормативная вентиляция, то — система воздуховодов, один на приток, другой на вытяжку, с механическим побуждением
Вентоборудование установить в любом удобном месте, неважно, в вентилируемом помещении или в соседнем. Но основным условием эффективной работы такой системы будет её расчёт, выполненный специалистом
Обратитесь в организацию, которая специализируется на вентсистемах. Если же «просто так, чтоб не душно было», то можно принять вариант «Колхоззинг рулит»:
Анатолий писал(а): в такую перегородку можно в любом удобном для Вас месте установить приточный вентилятор. Минимальная кратность воздухообмена принята равной единице. Если у Вас высота помещения 3 м, то минимальная подача свежего воздуха будет 22,5 м3 в течение часа. Продолжительность вентилирования зависит от подачи воздуха вентилятором. Забор наружного воздуха можно сделать, установив всасывающий патрубок рядом с форточкой окна.
Без учёта вентсистемы той комнаты, откуда рекомендуете забирать воздух, вся эта конструкция вообще непонятно как будет работать и будет ли вообще. Не забываем про шум от вентилятора, возможные вибрации в вентканалах…
И первый шаг к правильному решению — обратиться к специалистам.Перед тем, как приступить к обустройству вентиляции в комнате без окон, нужно выяснить уровень тяги. В многоэтажных домах используется система естественной циркуляции воздушных масс, работа которой основана на прокладке особых каналов.
Можно обустроить приточную вентиляцию, которая обустраивается с помощью пары вентиляторов, фильтра, калорифера, а также перфоратора
Такая конструкция рассчитана на удаление лишней влаги из помещения, но важно верно рассчитать диаметр отверстия, чтобы система эффективно справлялась с возложенной задачей
Вариант 1. В комнате установлена вытяжка.
В глухой комнате устанавливается приточная вентиляция. Создаётся приходящий воздушный поток, лишний воздух удаляется через домовую вентиляцию.Через прибор поступает свежий воздух, происходит воздухообмен в помещении. Отработанный воздух всасывается в вытяжку.
Вариант 2. В комнате нет вытяжки.
В глухую комнату без вытяжки устанавливается приточно-вытяжная вентиляция. Прибор обеспечивает принужденную циркуляцию воздуха. В этом случае в комнату поступает свежий воздух с улицы, и удаляется обратно отработанный воздух. При этом воздушные потоки не смешиваются.
В этом случае рекомендуется устанавливать настенные рекуператоры.
Рекупер Winzel Expert Wi-Fi одно из лучших предложений на рынке приточно-вытяжного оборудования. Помимо высокой рабочей мощности, прибор способен осуществлять приток и вытяжку воздуха с помощью рекуперации тепла. Дополнительным плюсом является управление прибором через Wi-Fi.
Существует бюджетный вариант приточно-вытяжной вентиляции. Например, Рекуператор воздуха VAKIO BASE.
Установить выбранную вентиляционное оборудование можно двумя способами.
- Если комната с внешней стеной, то проблем с монтажом нет. Сверлится круглое отверстие специальной буровой установкой с алмазным наконечником. Полученное аккуратное отверстие утепляется и изолируется. На него устанавливается заслонка, чтобы предотвратить попадание птиц и грызунов. В комнате на месте отверстия устанавливается вентиляционный прибор.
- Когда глухая комната изолированна от внешних стен и расположена в центре квартиры — необходимо прокладывать воздушный канал от ближайшей внешней стены. Так же как и в первом способе бурится отверстие в стене, уплотняется, а дальше крепится вентиляционный канал. Прокладывается канал как по потолку, так и по стене. Второе отверстие будет в глухой комнате. К нему крепится воздуховод. Таким образом, комната подключается к наружной стене и воздух с улицы поступает по каналу в комнату. На месте отверстия устанавливается вентиляция.
Приточная вентиляция
Естественной вентиляции не всегда достаточно для правильного воздухообмена в “глухом” помещении, поэтому для нормализации микроклимата используется принудительный способ – вентиляция свежим воздухом.
Его система состоит из проема в стене и заслонки с дюбелем. Часто вытяжка приточного воздуха в жилых помещениях также имеет вентилятор, нагреватель и фильтр для очистки воздушных масс.
Самоустановка приточной вентиляции не сложна, ее может установить любой домовладелец, главное – знать этапы работы. Сначала пробивается отверстие в полотне стены, это можно сделать с помощью пунша и специальной насадки. Затем отверстие заполняется изоляцией, и на него помещается кусок пластмассовой трубы. Строительные работы завершаются заполнением пустых пространств в отверстии обычной монтажной пеной.
Со стороны улицы труба должна быть закрыта специальной решеткой. Это элемент, предотвращающий попадание грязи снаружи в вентиляционный клапан. Изнутри помещения воздуховод закрывается заглушкой, которая позволяет регулировать всасывание воздуха.
Для тех, кто хочет сэкономить на отоплении зимой, подходят сборные конструкции для вентиляции.
Готовые решения
Производители сплит-систем позаботились об упрощении вентиляции “немых” помещений и предлагают потребителям высококачественные и эффективные устройства принудительной вентиляции с опциями климат-контроля.
Аэрогидроход – удобное устройство, которое помогает ускорить движение воздушных масс, при этом прекрасно фильтруя воздух от частиц пыли и аллергенов. Внешний вид аэрогидрата примечателен, поэтому он не испортит фасад здания и интерьер помещения, а его работа бесшумна, поэтому устройство можно установить даже в детском саду.
Однако главным преимуществом этого устройства является то, что “глухое” помещение вентилируется круглосуточно, и воздух, проходящий через него, уже не будет нагреваться.
Кондиционер – это прибор, с которым многие люди знакомы. Как оказалось, эта сплит-система идеально подходит для вентиляции помещения. Современные модели предназначены не только для осушения воздушных масс внутри помещения, но и для притока свежего воздуха снаружи.
Некоторые кондиционеры также обладают функциями обогащения ионов и очистки от аллергенов. Учитывая все эти преимущества, можно с уверенностью сказать, что сплит-системы с кондиционированием воздуха являются отличной заменой естественной вентиляции в “глухом” помещении.
Как Breezer сохраняет воздух в вашем доме свежим и чистым?
Морозильная камера представляет собой компактный блок приточного воздуха, оснащенный фильтрующей системой и проточным нагревом. Для того, чтобы установить его, необходимо проделать сквозное отверстие в стене, а затем установить на него само устройство. Принцип его работы довольно прост – электрический вентилятор обеспечивает приток воздуха с улицы, а система фильтров обеспечивает его глубокую очистку от пыли, пыльцы, запахов, микроорганизмов. Зимой поток воздуха нагревается до комфортной температуры, что устраняет сквозняки. Результат использования бризера Tion o2 – свежий и нагретый воздух в вашем доме.
С морозильной камерой Tion o2 вам вообще не нужно открывать окна – в вашем доме есть постоянный источник чистого воздуха. Все микроорганизмы, пары, аллергены и запахи остаются на фильтрах, и вы можете дышать с грудной клеткой без сквозняков, холода и пыли.
Максимальный уровень шума при работе морозильника на второй скорости составляет 40 дБ. Следует отметить, что морозильная камера издает так называемый “белый шум”, с постоянной частотой, к которому человеческое ухо привыкает через 10 минут и перестает его замечать.
MagicAir – это новый уровень комфорта в создании идеального микроклимата. Это высокотехнологичное устройство, которое оценивает текущие параметры воздуха в вашем доме и обеспечивает автономное управление кондиционерами.
Эта задача решается в три простых шага:
- Первым делом необходимо установить компактный и “умный” MAC воздухораспределитель Tion O2, который обеспечит постоянную подачу свежего воздуха, его тщательную очистку и нагрев.
- Второе – это подключить и разместить станцию MagicAir, которая установит беспроводное соединение с вашим морозильником через Интернет. Теперь вы можете получать данные о качестве воздуха на вашем смартфоне и дистанционно управлять микроклиматом в вашем доме.
- В-третьих, установите собственные параметры содержания CO2 в воздухе, и охладитель будет автоматически поддерживать оптимальный для вас уровень вентиляции.

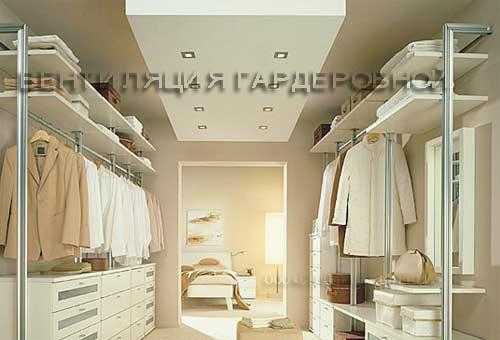

Как сделать вентиляцию в гардеробной комнате без окна в частном доме
Нужна вентиляция гардероба? Современные помещения для хранения одежды, обуви, белья, домашней утвари и т.п. требуют организации процессов подачи и удаления воздуха — проветривания. Без регулярной замены воздуха в помещениях гардеробного типа могут скапливаться излишки влаги, что приведёт к образованию вредоносных микроорганизмов, появлению неприятных запахов, порчи вещей.

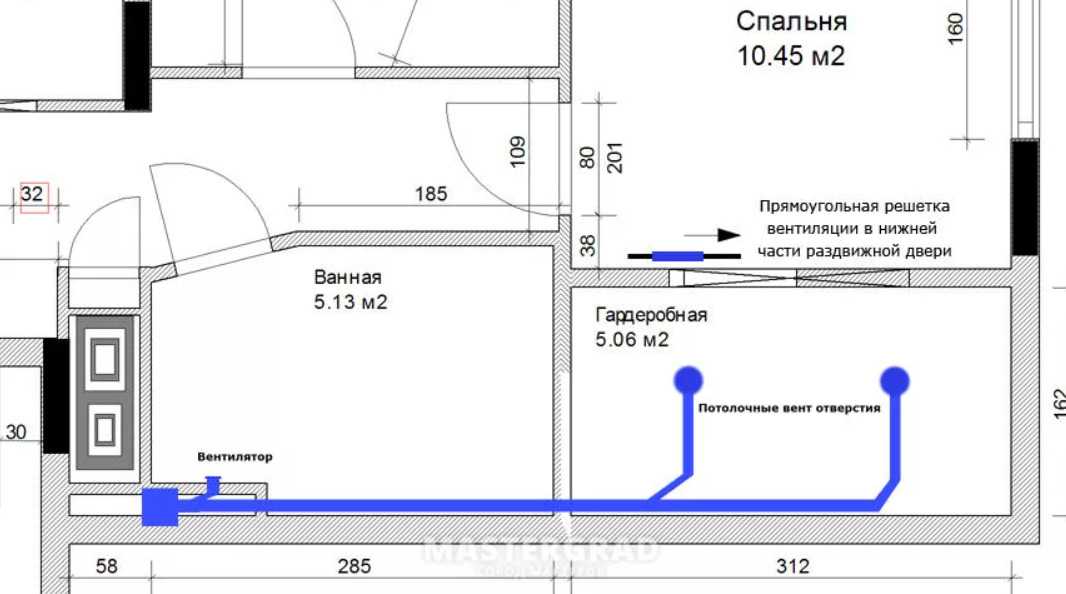

В кладовках, подсобках и гардеробных комнатах новых домов, имеющих общую стену с санузлом, воздухообмен производится через вентиляционные отверстия вентканалов ванных и туалетов. Данные системы функционируют без механического принуждения, основаны на принципах работы естественной вентиляции сантехнических помещений и обустраиваются на этапе строительства частного дома.
Система вентиляции в гардеробной комнате без окон на Преображенке, Москва
Фото: вентиляция гардеробной комнаты без окон
В хрущёвках, гардеробные комнаты не имеют вентиляции, проветривание происходит путём открытия 2-х проходных дверей. В случае их отсутствия, необходимо установить приток и вытяжку воздуха механическим путём. Для этих целей можно использовать систему общеобменной приточно-вытяжной вентиляции с механическим побуждением, или провести вентиляционный канал к наружной стене, вентиляционному отверстию кухни, санузла.
Воздухообмен в раздевалках — нормы
В бассейнах, спортзалах, фитнес центрах, школах, поликлиниках и т.д. вентиляция гардеробных рассчитывается по СНиП 2.09.04-87 административных и бытовых зданий. В больших помещениях от 100 кв.м выполняются проекты с установкой системы дымоудаления, противопожарной вентиляции, кондиционирования воздуха. В душевых и других сантехнических помещениях с высокой влажностью и гардеробными, кратность вытяжной вентиляции может варьироваться от 1 до 6 м3/в час.
Вентиляция в бассейне спортклуба с раздевалкой, МО
Фото: вентиляция бассейна с раздевалкой
В фойе кинотеатров, клубов, культурно-зрелищных учреждений с требованием выделенных помещений для курительных комнат, санузлов, буфетов и предприятий общепита с горячим цехом допускается общая вытяжная система вентиляции, включающая противопожарные клапаны, приточно-вытяжные установки, машины для охлаждения воздуха.
СНиП вентиляции гардеробной
Рекомендуемые параметры воздуха в гардеробных и вспомогательных (служебных) помещениях для хранения верхней одежды, спецодежды и обуви на производстве: температура 16°C, кратность вытяжки воздуха −1 куб.м/в час. Вытяжка со шкафов гардеробной рассчитывается по технологическим требованиям проекта вентиляции производства.
Вентиляция в кинотеатре с гардеробом, Москва
Фото: вентиляция кинотеатра с гардеробом
Система вентиляции в гардеробной верхней одежды культурно-зрелищных учреждений, театров, клубов, кинозалов, ресторанов и кафе, офисных зданий, частных домов должна обеспечивать необходимый воздухообмен для увеличения срока службы отделочных материалов (полы, стены, потолки) и шкафов. В расчёт принимаются минимальные размеры гардеробной комнаты и находящееся в ней оборудование. При наличии паркета в гардеробной комнате, его сохранность зависит не только от климатических условий, но и от качества обработки.
Подготовка оптимальных климатических решений
В компании ООО «СтройИнжиниринг» по организации функциональных и эффективных систем вентиляции для квартир, офисов, коммерческих структур и государственных учреждений предложат элегантное и современное решение для обеспечения рециркуляции воздуха в гардеробных и хозяйственных помещениях. Мы позаботимся о том, чтобы Ваша одежда всегда была свежей и сухой в гардеробных комнатах любых размеров.
Для владельцев кафе и ресторанов, офисных центров, дирекции спортивно-оздоровительных комплексов, культурно-зрелищных и образовательных учреждений в Москве и области — бюджетные цены и профессиональный уровень обслуживания. Частным лицам, ТСЖ, представителям жилищно-коммунальных предприятий предлагаем монтаж, замену и техобслуживания систем вентиляции и кондиционирования на любых этапах строительства в кратчайшие сроки!
Специалисты нашей организации проверят аэродинамические характеристики Вашего вентиляционного оборудования, обеспечат климатический комфорт в гардеробных, сантехнических, служебных и подсобных помещениях под ключ.
Как сделать вентиляцию приточного типа в комнате без окон
Покажем, как сделать вентиляцию приточного типа в комнате без окон. Для выполнения отверстий понадобиться перфоратор, а для крепления решеток, воздуховодов – дрель и соответствующий крепеж. Отверстия притока размещаются в нижней зоне стены над отметкой пола. Снаружи отверстие должно быть защищено решеткой и козырьком.
В самой комнате устанавливается воздуховод с перфорацией для обеспечения равномерности распространения воздуха по площади помещения. Отверстие вытяжное необходимо обустраивать в верхней области стены. Воздуховод от него должен быть выведен наружу выше 0,4 м от отметки крыши. Воздуховоды в области лишенной отопления должны защищаться надежной теплоизоляцией.
Когда обустраивается комната без окна, вентиляция для которой должна быть эффективна, в отверстиях притока и выхода помещаются вентиляторы. На воздуховоде притока желательно разместить очищающие фильтры. Наличие калорифера позволит обеспечить комфортную температуру подаваемого воздуха.
При подборе оборудования и расчетах вентиляции следует принимать воздухообмен за час на уровне тридцати кубометров на человека. Если на человека приходится меньше 20 м. кв, то расчет ведут из условия трех кубометров на квадратный метр площади.
Дороги воздушных масс
| Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях |
В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.
Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).
 |

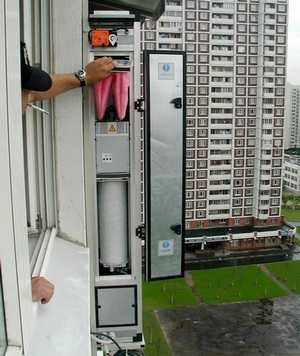

| Приточная установка на фасаде многоквартирного дома |
Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.
Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.
К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.
Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.
Как сделать?
Во многом решение этой задачи зависит от того, граничит ли эта комната с улицей, или нет. Если граничит, то обустроить вентсистему будет намного проще, и для этого не потребуется монтажа воздуховодов. Если не граничит, то задача усложняется, и будет зависеть от того, как далеко комната находится от улицы.
Еще одно главное правило: в «грязных» помещениях всегда делается вытяжка, а в «чистых» ставится приток. К «грязным» относят кухню, санузлы, а также помещения, в которых в воздух выделяются вредные вещества.
Ниже рассмотрим несколько самых простых ситуаций и методы их решения.
Если это кухня
Обязательным условием для организации вентсистемы является наличие в ней вентиляционной шахты. Она будет выполнять роль вытяжной системы и через нее будет удаляться застоявшийся воздух. Второй вариант – выведение воздуха через кухонную вытяжку (которая выводится либо в вентшахту, либо сразу на улицу, через стену или через воздуховод).
Приток воздуха будет осуществляться из других комнат: либо через щели под дверями, либо через переточные решетки (если щелей нет).
В этом случае необходимо обязательно проверить тягу вентиляционной шахты. Для этого необходимо взять полоску тонкой бумажки, и поднести ее к вентиляционной решетке.
Если бумажка притягивается – вентиляционная шахта работает нормально. Если же нет, либо притягивается очень слабо – вентиляционная шахта либо не работает вовсе, либо работает плохо (возможно из-за того, что забилась, и нуждается в чистке). Если по каким-то причинам чистка сейчас невозможна, имеет смысл поставить принудительный вытяжной вентилятор в стену, с выводом сразу на улицу.
Мощность вентилятора должна полностью обеспечивать удаление воздуха в объеме, равном количеству проживающих человек, умноженном на 30. К примеру, если в квартире живет 3 человека, то вентилятор должен удалять как минимум 90 кубов воздуха в час.
Если это помещение, которое граничит с улицей хотя бы через 1 стену
Если это «грязное» помещение, то в уличной стене делается отверстие, и в него вставляется вентилятор. Он будет вытягивать воздух наружу, а приток будет осуществляться из других комнат (через переточные решетки или через щели под дверьми).
Если это «чистое» помещение, то через уличную стену делается приток, любым из способов ниже:
- через приточный стеновой клапан;
- через приточную установку;
- через отверстие с установленным вентилятором.
Удаление воздуха будет осуществляться через другое помещение, из которого делается вытяжка.
Если это помещение, которое не граничит с улицей
Часто в таких случаях речь идет о кладовке (если это квартира или дом), которая нередко располагается в «глубине» жилища.
Обустроить вентсистему в таком случае можно одним из следующих способов:

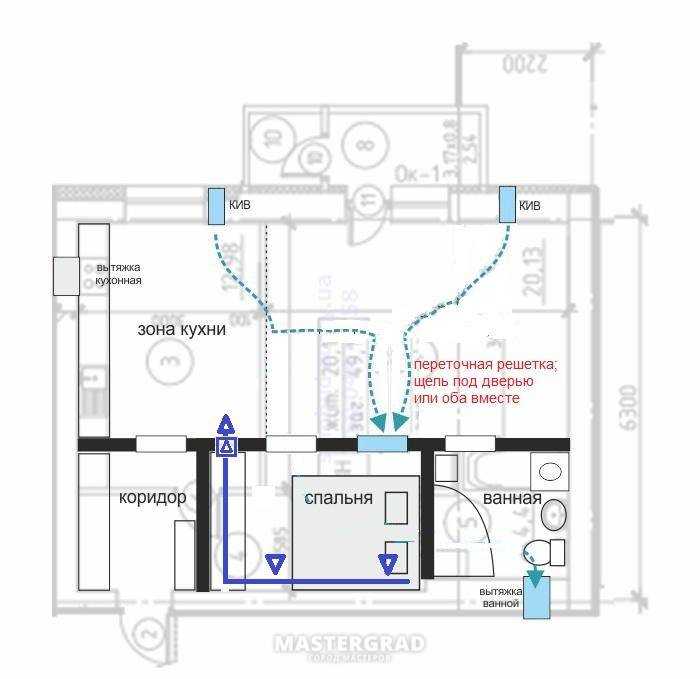

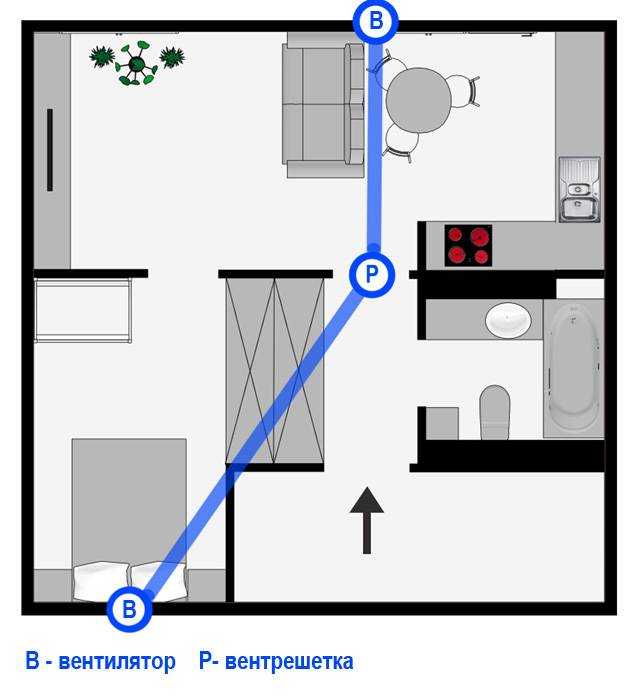

- Если помещение без окон стоит между другой комнатой, где есть приток, и еще одной комнатой, в которой есть вытяжка. В стенах между ними можно сделать отверстия, прикрыв их решетками (или установив вентилятор в одно или в оба отверстия). Такой вариант подойдет, если воздуха нужно немного (если помещение небольшого размера), и если из комнаты, откуда будет приток, будет поступать чистый воздух.

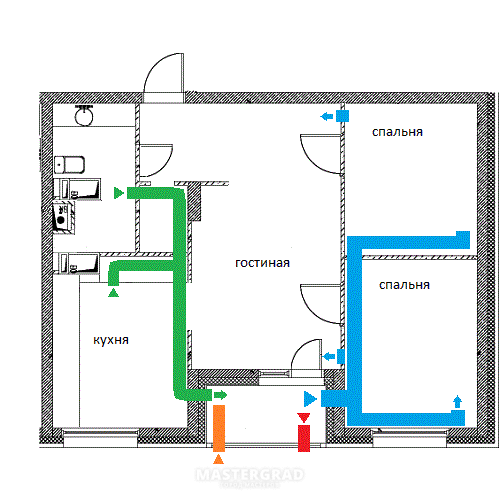

- Если в здании (квартире, доме) есть система воздуховодов (либо и приточная, и вытяжная, или какая-то одна). В этом случае до помещения без окон прокладывается отдельная линия воздуховодов. Если вентиляционный канал выполняет только одну цель (к примеру, только удаляет воздух), то отдельно нужно обустроить еще и приток. Сделать это можно, к примеру, из соседней комнаты, через отверстие.
- Если помещение слишком большое, либо вытяжка/отверстие вентиляционной шахты находится далеко – лучше будет проложить воздуховод и для притока, и для вытяжки. Причем в этом случае необходимо ставить вентилятор на обе системы.
Если помещение располагается ниже уровня земли
Речь идет о подвальном помещении. Если хотя бы небольшая часть помещения находится выше уровня земли – через стену в этом месте можно будет сделать приток. Вытяжку делают через вытяжную систему здания (вентиляционную шахту или просто вытяжку). Если вентиляционной шахты нет, то удаление воздуха организуют через отверстие (с вентилятором или без него) в стене, которая стоит напротив точки притока.
Если помещение расположено полностью ниже уровня земли – в этом случае и приток, и вытяжка организуются через воздуховоды с вентиляторами. Трубы прокладываются с поверхности, через стены, друг напротив друга (приток на одной стене, вытяжка на другой). В трубы вставляются вентиляторы: один подает воздух внутрь, второй выдувает на улицу.
