Какой счетчик электроэнергии лучше поставить в квартире: выбор

Правила выбора электросчетчика

Рано или поздно возникает необходимость замены старого прибора учета на новый

Какой же электросчетчик выгоднее использовать в быту? На какие параметры нужно обратить внимание при его приобретении?. Прежде всего, необходимо определить число фаз устройства

Эта информация указывается на лицевой панели

Прежде всего, необходимо определить число фаз устройства. Эта информация указывается на лицевой панели.

Если на приборе стоит маркировка 220 или 230 В – это однофазный электросчетчик. А если указано 3х220/380 или 3х230/400 – это трехфазная разновидность прибора.

Далее нужно выбрать подходящий по току вид устройства.

На фото лицевой панели стрелками указаны две цифры, являющиеся характеристиками прибора по току. Наибольшее распространение получили модели на 5(60) А, другая разновидность маркировки 5-60 А. Здесь 60 А – максимальный ток, а 5 А номинальный.

Максимальный ток должен быть выше потребляемого в жилом доме, поэтому необходимо обратить внимание на номинал вводного автоматического выключателя

Надпись С 16 означает, что номинальный ток автомата — 16 А.

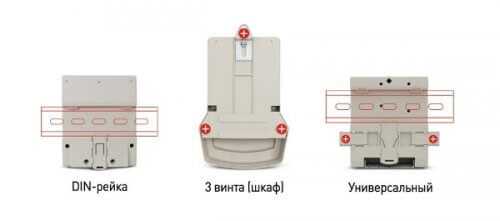

Далее нужно определить вид корпуса счетчика. Компания «Энергомера» предлагает три варианта исполнения:

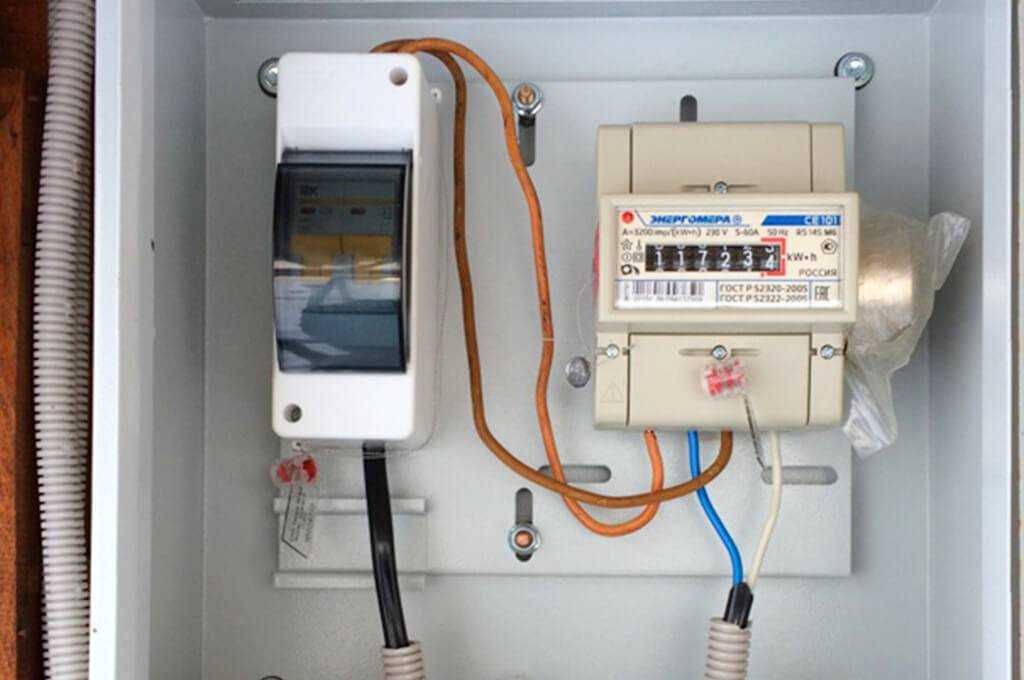

для монтажа на DIN-рейку, если нужен счетчик, устанавливаемый в щите на опоре;
для монтажа на гладкую плоскость с помощью трёх болтов, если крепление производят на металлической пластине или в электрическом щите;
универсальный вид, подходящий для двух типов монтажа.

В частных домовладениях электросчетчик монтируют на столбе, от которого осуществляется отвод линии питания к строению, реже — на фасаде. По мнению поставщиков электроэнергии, эта мера должна предотвратить хищения. Но любители незаконно «сэкономить» находят новые способы не платить за электричество.

Всё же лучше экономить бюджет законными способами. Например, подключить двухтарифный или многотарифный счетчик. В этом случае, перенося работу мощных потребителей на более дешевое, ночное время, можно существенно сократить денежные траты своей семьи.

В Москве по двухтарифной системе для домов с газовыми плитами 1 кВт*ч днём стоит 6 рублей 18 копеек. Ночью же сумма составляет всего 2 рубля 29 копеек. А, если оплачивать по однотарифной системе, то цена будет 5 рублей 38 копеек, независимо от времени суток.

Важно! Если вы купили двухтарифный счетчик, но решили использовать для оплаты один тариф, не спешите приобретать новое устройство. Двухтарифный прибор учета можно использовать, как однотарифный

Просто нужно будет заплатить за киловатты, потраченные днём и ночью, по единому тарифу.

Какой вид электросчетчика выбрать, решать вам. Но обязательно при покупке необходимо учесть требования законодательства и нормативных документов по электроснабжению.

Так, например, согласно Постановлению Правительства РФ № 530 от 31.08.2006 п. 141 и п.1.5.15 Правил устройства электроустановок (ПУЭ 7), к работе не допускаются электросчетчики с классом точности 2,5. Величина должна быть ниже. Обычно она составляет: 0,5; 0,7; 1; 2.

Кроме этого, необходимо обратить внимание на давность первичной поверки, которая, согласно п.1.5.13 ПУЭ (см. Главу 1.5), до момента установки должна составлять не более:

2 лет для однофазного устройства;
1 года для трёхфазного прибора.

Если поверка была проведена раньше этих сроков, то придется перед установкой проводить её снова, иначе компания энергосбыта откажет в подключении устройства.

Помимо этого, на винтах крепления кожуха электросчетчика должны быть пломбы госповерителя. На зажимной крышке, после установки прибора, энергоснабжающая организация поставит свою пломбу.

В заключении хочется подчеркнуть, что при покупке электросчетчика не стоит отдавать предпочтение самым дешёвым моделям неизвестных производителей. Выбирайте продукцию производителей, хорошо зарекомендовавших себя на потребительском рынке.

Какие обстоятельства могут вынуждать выбирать новый электрический счётчик?

Электрические счетчики относятся к приборам с весьма значительным сроком эксплуатации. Они способны верно служить десятки лет. Тем не менее, рано или поздно приходит момент, когда этот прибор учета потребления энергии требует замены.

Сразу сделаем оговорку. К сожалению, существующее законодательство не дает совершенно ясного представления, на кого же должна быть возложена материальная сторона замены электросчетчика в квартире многоэтажного дома. Существует множество толкований, с различными проявлениями юридической казуистики. Предлагается на рассмотрение немало случаев, когда обязанность приобретения возлагалась или на жильцов, или на управляющую компанию, или на поставщика электроэнергии. Иногда эти вопросы регулируются местными законодательными актами, специально оговариваются в договорах или иных документах. Во всяком случае, прежде чем приобретать счетчик самостоятельно, разумно будет уточнить этот вопрос непосредственно на месте.

Прежде чем самостоятельно приобретать электрический счетчик, будет разумно уточнить – а на кого возлагается эта обязанность в конкретных условиях, по существующим договорам?

Наша публикация же не об этом. Речь ниже пойдет о тех случаях, когда приобретение прибора учета требуется хозяевам квартиры.

Итак, в каких случаях может потребоваться замена электрического счетчика?

Каким бы надежным и точным ни казался прибор учета, и как бы он ни устраивал хозяев, его придется заменить на новый, если закончился установленный производителем срок его эксплуатации. Сроки эти немалые – доходят до тридцати лет и более, но все же рано или поздно заканчиваются. Обычно дата изготовления указывается и в паспорте, и на корпусе электросчётчика.

Счетчик может казаться совершенно исправным, но если срок его эксплуатации превысил допустимую норму, прибор подлежит замене

Счетчик вышел из строя – естественно, требуется немедленная замена. Правда, если не истек гарантийный срок на прибор, должна производиться замена на исправный, или затраты на приобретение нового должны быть возмещены.
На счетчике по тем или иным причинам появились механические повреждения корпуса или стекла, следы взлома или иных вандальных действий. Разбирательства по причинам, скорее всего, не избежать, но замену придется делать однозначно.
Превышен более чем на два года межпроверочный интервал, установленный производителем или местной компанией – поставщиком энергии. Даже если счетчик не дает никаких оснований сомневаться в правильности показаний, его, скорее всего, заставят заменить.

Никогда не стоит забывать о сроках обязательных проверок приборов учета. Их несоблюдение тоже может стать причиной обязательной замены счётчика.

Технические характеристики прибора престали удовлетворять или современным требованиям, или реальным условиям использования. Например, из эксплуатации полностью выводятся приборы с классом точности 2.5 и хуже. Согласно действующему законодательству, замена в обязательном порядке проводится при плановых проверках – до истечения межпроверочного интервала допускается пользоваться старыми. Другой вариант несоответствия характеристик – показатели старого счетчика по допустимому току перестают устраивать хозяев в связи с возросшей нагрузкой.

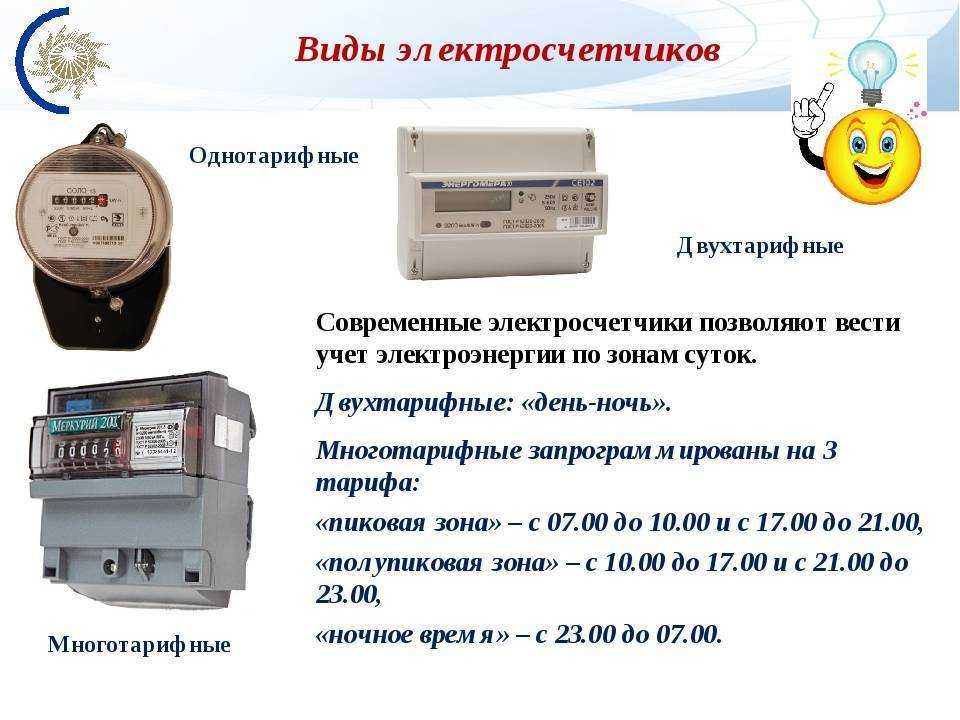

Хозяева желают перейти на систему дифференцированного учёта потребления энергии и, соответственно, установить счетчик с такими функциями.
Возможна и плановая общая замена всех приборов учета во сем многоквартирном доме. Правда, в этом случае все расходы, по всей видимости, будет нести или управляющая компания, или поставщик энергии. Да и возможности самостоятельного выбора счётчика, скорее всего, хозяевам предоставляться не будет.

INCOTEX Меркурий 201.4 10(80) А

Прибор учета INCOTEX Меркурий 201.4 имеет стандартную конструкцию, роль датчика тока выполняет шунт в цепной фазе. Выход импульсный, телеметрический. Есть встроенный PLC-модем. Корпус безвинтовой, имеет компактные габариты. Конструкция неразборная.

Учет показаний ведется помодульно, что гарантирует максимальную точность полученных результатов. Крепление осуществляется на DIN-рейку. По запросу покупателя можно купить переходные пластины с присоединительными размерами индукционных счетчиков. Импульсный выход может задействовать при поверке. Боковые голографические счетчики отсутствуют.

Нюансы установки и схема подключения

Установка и последующее подключение однофазного счетчика электроэнергии не представляют особых трудностей, поэтому данную процедуру по силам выполнить самостоятельно

Но, в то же время, важно соблюдать основные правила и требования для обеспечения вашей безопасности и функциональности системы

Важно заметить, что подключение однофазного счетчика электроэнергии должно производиться в строгом соответствии со схемой подключения. Правильность выполненной операции проверяется контролером при приеме точки учета электроэнергии:. Рис

5. Схема подключения однофазного счетчика электроэнергии

Рис. 5. Схема подключения однофазного счетчика электроэнергии

Как видите на рисунке, зажимы 1 и 3 предназначены для подключения фазного проводника, а зажимы 4 и 6 для подсоединения нейтрального проводника. Такой принцип оговаривается инструкцией завода изготовителя, поэтому перед началом подключения однофазного электросчетчика необходимо ознакомиться с его техническими параметрами. Чтобы фазный и нейтральный проводник подключались строго к предназначенным для этого зажимам.

Также при подключении важно соблюдать следующие нюансы:

Любая замена или установка нового счетчика электрической энергии должна согласовываться с энергоснабжающей компанией, иначе вас могут отключить с последующим наложением штрафа.
Высота размещения счетчика электрической энергии должна составлять от 0,8 до 1,7м над уровнем пола в соответствии с п.1.5.29 ПУЭ. Желательно подбирать расположение таким образом, чтобы показания находились в зоне видимости.

Рис. 6. Высота расположения счетчика электроэнергии

Оголенные провода внутри зажима должны исключать возможность соприкосновения жил с разным потенциалом в соответствии с п.5.4 ГОСТ 31818.11-2012.
Согласно п.1.5.33 ПУЭ провод или кабель, подключаемый к счетчику электроэнергии должен исключать пайки и другие соединения, допускающие возможность подключения.
В соответствии с п.5.9 ГОСТ 31818.11-2012 степень защиты от проникновения влаги и пыли для установки однофазного электросчетчика внутри помещения должна составлять не менее IP51 и не ниже IP54 для наружного расположения.

Получить еще более детальную информацию о подключении электросчетчиков вы можете в нашей статье:

Дата поверки прибора учета

Энергоснабжающая организация примет учет только счетчика с непросроченным сроком поверки. Для однофазных он равняется — 2 года, для трехфазных – 1 год. Перед покупкой обязательно проверяйте этот момент! Дату поверки можно посмотреть на лицевой стороне счетчика или в паспорте. Когда вы решили сэкономить и установить б/у счетчик у себя в квартиру (снятый с гаража, пристройки и т.д.), также позаботьтесь о том, чтобы сроки госповерки у него были не более вышеуказанных. Иначе учет принят не будет.

хотя для бытовых нужд вполне сгодится счетчик с классом точности 2.0 большинство электронных счетчиков имеют класс 1.0. Кроме того, приборы имеющие больший класс, как правило выпущены гораздо раньше и уже редко попадаются в продаже.
как показывает практика, многотарифный счетчик будет эффективен, только если вы пользуетесь электрическим отоплением. Всем остальным потребителям достаточно и однотарифного прибора учета.
Не гонитесь за многофункциональностью. Самая главная задача счетчика правильно учитывать потребленную эл.энергию и ВСЕ. Остальное – необязательные ”прибамбасы” которые оплачиваются из вашего кармана.
Номинальный ток счетчика для современной квартиры должен быть в пределах 50А
В магазине проверяйте целостность пломб, гарантийный срок, и штампы поверки в паспорте.
Обязательно перед покупкой счетчика проверяйте размеры эл.щитка, куда он будет устанавливаться. В большинство пластиковых современных щитков индукционные счетчики просто не влезут!

Если вы внимательно прочитали данную статью, то при следующем походе в магазин за счетчиком, ваш запрос продавцу должен выглядеть примерно следующим образом: “Покажите мне, пожалуйста однофазный однотарифный прибор учета, с номинальным током 60А, с классом точности 1.0, под крепление на DIN-рейку и датой прошлой госповерки максимум 2 года”.

Выбираем характеристики

Кроме типа прибора учета придется подумать еще и о технических характеристиках. В большинстве случаев их набор стандартен, но бывают и исключения.

Какой счётчик электроэнергии лучше поставить в квартире или доме зависит от многих факторов

Способ монтажа: на дин-рейку или болты

Счетчики электроэнергии выпускаются с двумя видами крепления — на дин-рейку и на болты. Болтовое крепление считается более надежным, так как счетчик сложнее сдвинуть. Так крепят счетчики в основном в электрощитах частных домов, расположенных на улице или в подъездах многоквартирных домов.

Способ крепления счетчика электроэнергии

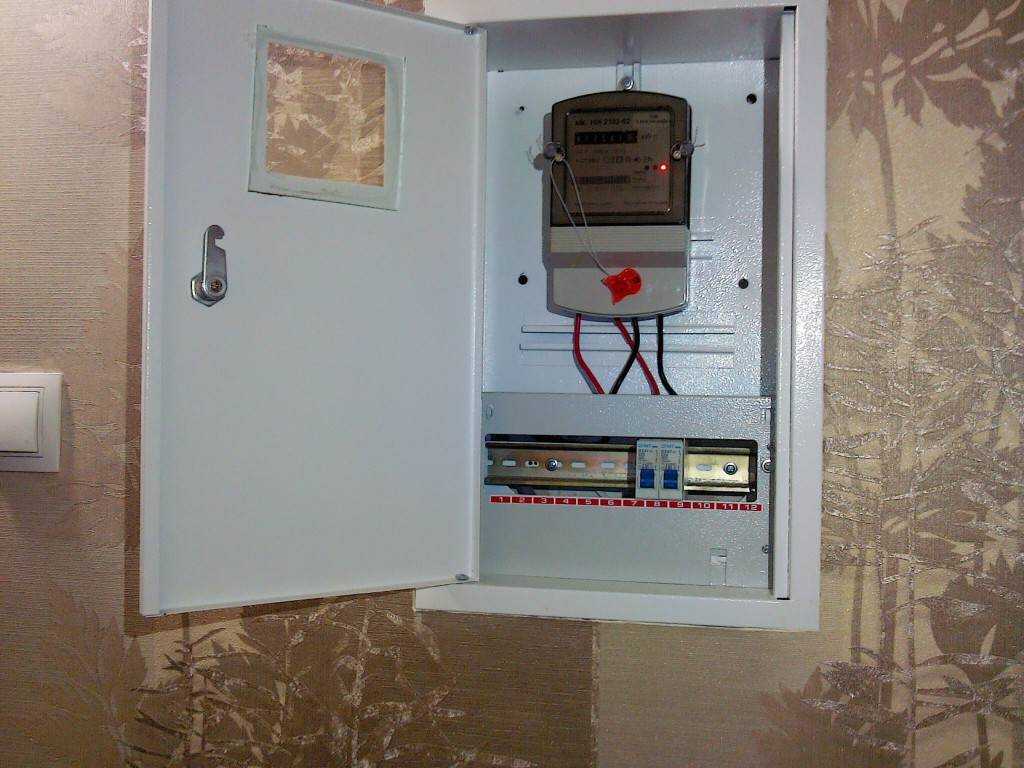

Если счетчик находится внутри дома, в индивидуальном боксе или квартирном электрическом шкафу, чаще выбирают прибор с креплением на дин-рейку. Этот способ намного проще при монтаже и демонтаже.

Все сказанное выше не означает, что в подъезде нельзя установить электросчетчик на дин-рейку. Можно. Даже если ее нет, прикрутить ее — дело нескольких минут. Потому выбор тут неочевиден.

Класс точности

Согласно последним постановлениям класс точности счетчика электроэнергии должен быть 2,0 или ниже. Потому все приборы учета с классом 2,5 и выше подлежат замене. При покупке смотрите, чтобы в маленьком кружочке недалеко от табло стояла цифра 2,0 или меньше.

Где искать класс точности электросчетчика

Какой счётчик электроэнергии лучше поставить в квартире? С классом точности 2,0 или ниже? В данном случае лучший вариант — максимально возможный, то есть класс точности 2.0.

Этот показатель отображает чувствительность прибора при учете малых токов. Что это значит? Большинство современной техники не выключается, а находится в состоянии ожидания, потребляя при этом очень небольшое количество электроэнергии. То есть, фактически, потребление идет круглосуточно. Так вот, класс точности, отображает чувствительность при регистрации вот таких токов. И чем меньше будет чувствительность, тем меньше будут счета.

Дата выпуска и госповерки

Дата выпуска важна, так как в ПУЭ написано, что при принятии на баланс (пломбировке) на счетчике электроэнергии должны стоять пломбы с датами поверки:

не ранее двух лет, если сеть однофазная;
не ранее года, если сеть трехфазная.

А поверка происходит сразу после выпуска, о чем делается отметка в паспорте и ставятся пломбы с датой поверки. Если купить «просроченный» счетчик, придется его поверять снова. При этом, платить за поверку и за отсутствие прибора учета. Итак, при покупке счетчика, смотрите дату поверки, проверяете четкость оттиска на пломбах.

Токовая характеристика

Один из самых важных параметров — токовая нагрузка, на которую рассчитан прибор учета электроэнергии. В современном жилище имеется намного больше электроприборов чем раньше. Причем их количество все время растет. Частично спасает только то, что в борьбе за покупателя производители стараются сделать технику более «экономной» а также то, что вся она одновременно не включается. Желательно чтобы прибор учета имел токовую нагрузку не меньше фактической нагрузки. Или придется следить за очередностью включения электроприборов.

Токовая нагрузка электросчетчика отображается в паспорте и на корпусе

Для определения токовой характеристики счетчика электроэнергии можно пойти несколькими путями:

Ориентироваться на «средние» нормы.
- Для любой квартиры и небольшого дома, подключенных к однофазной сети, 50-60 Ампер хватит на всю технику и еще останется солидный запас.
- Для домов или квартир, подключенных к трехфазной сети, максимальная токовая нагрузка берется порядка 100 А.
Узнать в УК или ЖЭК, посмотреть в проекте электрификации, на сколько ампер рассчитан ввод. Это и будет требуемая токовая характеристика (можно с небольшим запасом). Брать счетчик с большей максимальной нагрузкой не имеет смысла — стоят они значительно дороже. Это — самый правильный способ.
Посчитать токовую нагрузку всех электроприборов в доме, добавить запас «на развитие» (покупку новой техники).

Тут тоже понятно, какой счётчик электроэнергии лучше поставить в квартире или доме — с чуть большей токовой нагрузкой, чем есть на сегодняшний день.

Индукционные счетчики

Внутреннее устройство индукционного счетчика:

В основе функционирования названных счетчиков лежит физический закон магнитной индукции. В конструкции для создания эффекта используются два электромагнита разной формы и ориентации относительно друг друга, для каждой ступени потребителя. Один из них подключается непосредственно к электросети, а второй подключается к разрыву линии нагрузки. Создаваемые ими поля инициируют возникновение на проводящем металлическом диске вихревых токов, за счет которых последний приводится в движение, совершая вращения вокруг своей оси. Кроме того, чем сильнее нагрузка на линию, к которой подключен один из генераторов поля, тем больше электронов накапливается на движущемся элементе, поэтому он быстрее вращается. Чтобы ограничить момент движения — чтобы скорость не стала такой же, как у электродвигателя, — используется постоянный магнит, установленный у поверхности алюминиевого диска.

Классическая схема:

На изображении выше показаны магнитные поля, которые циркулируют во время работы устройства. Они обозначаются ФI, ФU1 и ФU2. Остальные элементы схемы обозначены цифрами. Под номером 1 с обмоткой, обозначенной цифрой 2, стоит ведущий электромагнит. Якорь второго имеет маркировку 3 с линией питания 4, подключенной к нагрузке. Алюминиевый токопроводящий диск закреплен в точке 6, а 7 — это ось, на которой он расположен. 8 — редуктор, передающий крутящий момент на счетный механизм 9.

Устройство электросчетчика аналогичного этажа настолько простое, что индукционные электросчетчики были изготовлены и использовались еще в 19 веке.

Как правильно осуществить замену счетчика электроэнергии в квартире

Приборы современного поколения более совершенны, чем старые модели, ведь они прорабатывают достаточно большое количество электрической энергии, исключая появление серьезных проблем:

перепады;
сбои;
замыкания и возгорания.

Требования постановления 442 о замене счетчиков электроэнергии

Согласно обновленному постановлению №442 изменены правила контроля рынка с розничной продажей электрической энергии. Документом предписано, что передачу показаний счетчиков электроэнергии, используемых гражданами РФ, следует выполнять с применением исключительно электрических приборов, причем минимально допустимый класс точности устройств – 2,0.

Современные приборы имеют достаточно высокий класс точности

После того как вышло постановление №442, сроки службы электросчетчиков соответствуют длительности межпроверочного интервала – 6 лет. Это значит, что несоответствующим прибором можно пользоваться до первой проверки со стороны инстанций, затем он подлежит замене. На сегодняшний день производство устройств, имеющих класс точности ниже 2,0, останавливается. Также не допускается выполнение ремонта.

С одной стороны, процедура смены учетного оборудования призвана повысить безопасность эксплуатации электричества, с другой же – появляется вопрос, за чей счет производится замена электросчетчиков. С учетом статьи 221 оплата замены выполняется собственником жилого помещения.

Оплата замены электросчетчика производится владельцем квартиры

Существуют обстоятельства, при которых оплата производится муниципальной службой. Это касается тех договоров, полученных при установке счетчиков электроэнергии в квартире, где имеется соответствующая пометка, в противном случае собственник самостоятельно покрывает все расходы.

Сроки эксплуатации электросчетчика в квартире

Эксплуатационный срок службы любого прибора прописывается в техническом паспорте. В течение этого периода, при условии правильных настроек и отсутствия нарушений правил эксплуатации, устройство максимально точно ведет учет израсходованной энергии. Поэтому все данные, полученные в данный период, можно считать достоверными.

Чтобы проверить сроки службы прибора, достаточно заглянуть в технический паспорт. Там находится пометка, отображающая время первой проверки счетчика, выполненной на территории завода-производителя. Чаще всего оборудование считается годным на протяжении 25-30 лет, после чего необходимо выполнить замену устройства.

Счетчик должен соответствовать по мощности силе тока, который проходит в электросетях

Сроки замены электросчетчиков в квартирах устанавливаются после проведения плановой проверки прибора:

При наличии в квартире счетчика классом точности 2,0 или 1,0, то плановую поверку электросчетчиков выполняют каждые 16 лет. В процессе контроля могут быть обнаружены погрешности и какие-либо нарушения. Тогда метрологическая служба порекомендует выполнить замену оборудования. Средние сроки службы подобных устройств – 32 года. При наличии устройства классом точности 2,5 собственник жилья обязан осуществить замену учетного оборудования после выхода сроков его службы по техническому паспорту. Сигналом к замене также может послужить обнаружение погрешностей в работе прибора.

Замена приборов контроля электроэнергии осуществляется специалистами

Сколько стоит замена электросчетчиков в квартирах

Все процедуры по установке учетного оборудования должны производиться высокопрофессиональными специалистами. Работы с электричеством чрезвычайно сложны и опасны. Электрик должен иметь право осуществлять распломбирование и запломбирование счетчика. Не запрещено пользоваться услугами частных компаний, однако, следует заранее узнать, имеет ли мастер соответствующее разрешение. В противном случае подобные действия могут быть противозаконными.

Стоимость однофазных многотарифных электросчетчиков Меркурий – 1280-1400 руб. Цена аналогичных однотарифных устройств находится в пределах 670-700 руб. К этому добавляется стоимость обслуживания по демонтажу старого устройства, установке нового оборудования и его подключению.

Установка электросчетчиков в квартире: цены на обслуживание:

Наименование услуги	Цена, руб.
Установка однофазного однотарифного оборудования	1500-2000
Установка однофазного многотарифного оборудования	1500-2000
Демонтаж прибора	500
Установка трехфазного оборудования с прямым включением	2500-3000
Установка/замена оборудования на опоре/столбе	5000-7000
Демонтаж прибора на опоре/столбе	35000

Технологии производителей счетчиков

Приборы учета производители снабжают защитой от незаконного вмешательства. Для электромеханических счетчиков электроэнергии устанавливают специальный кожух – он защитит от внешнего магнитного влияния. В электронных счетчиках с этой целью установлен датчик магнитного поля.

Примерные этапы производства счетчиков:

заготовительный,
станки-автоматы,
штамповочный,
ремонтно-инструментальный,
покрасочный,
сборочный,
упаковочный.

Поверку и калибровку учётных приборов выполняет метрологическая лаборатория предприятия в условиях термостабилизированного помещения.

После производства счетчики проходят проверку качества.

Если счетчики произведены по всем соответствующим технологиям на специализированном предприятии, они высокоточны и устойчивы к воздействиям окружающей среды.

Как производить установку?

В некоторых регионах разрешается самостоятельная установка в частных домах. Здесь нужно соблюдать технику безопасности и иметь знания в электрике.

С компанией-поставщиком обязательно нужно заключить договор об оказании услуг. После этого уполномоченный сотрудник имеет право проверить установку и составить акт опломбирования.

Зачастую все действия сводятся к нескольким этапам:

Определиться с выбором прибора учета. При возможности проконсультироваться с сотрудниками коммунальных служб.
Определиться с размещением (в помещении или на улице).
Все счетчики (если их несколько) должны находиться в специальном боксе. Он защищает устройства от перепада температур и осадков (если размещение уличное).
Пиковая нагрузка в частном доме может достигать 10 кВт, возможно только трехфазное питание. Соответственно, также необходим трехфазный счетчик электроэнергии. Для квартир и комнат подойдет однофазный. Разделить нагрузку между несколькими входами и счетчиками невозможно (для электроэнергии, потребляемой при входе в частный дом или жилой дом). Для трехфазной сети электропитания и установки соответствующей счетчику необходимо будет завершить проект разводки частного дома с расчетом нагрузки и характеристиками потребителей, разводкой электропроводки, расположением цепи заземления. После этого будет согласовано максимальное энергопотребление и технические условия на счетчик электроэнергии, установленный в частной собственности.

Среди основных требований можно выделить наиболее важные:

Настройка счетчика в комплекте с защитой от перегрузки по току, короткого замыкания и коммутации пакетов, позволяющая полностью разорвать физический контакт с входными цепями.
Установочные элементы собраны в единую упаковку с застекленным окном для считывания показаний электросчетчика.
Отсек для счетчика должен быть снабжен «ушками» для наложения контролером печати.
Также должна быть предусмотрена возможность отключения самого счетчика от внешнего напряжения. Нужно использовать внешний контакт или дополнительный пакетный выключатель сцепления.
Установить измеритель на электрическую панель. Он переносится на вертикальной поверхности стены частного дома или специальной подставки на высоте не более 1,7 метра в положении, позволяющем свободно считывать показания.
Счетчик, установленный в частных домах, должен быть удален от линии подачи газа хотя бы на 1 метр.

После подписания договора выполняется схема подключения однофазного или трехфазного электросчетчика в частном доме. Перед началом установки схема подлежит утверждению в уполномоченном органе (должен присутствовать акт). Также необходимо согласование места размещения в квартире или комнате.
