Что такое узо в электрике

Что делать?

Прежде всего определите, какой из автоматов сработал в электрощите. Если это только общий автомат, то возникло замыкание непосредственно в электрощите. При внимательном осмотре это будет заметно, кроме того почувствуется запах горелой пластмассы. При наличии навыков можно приступить к ремонту повреждений, иначе нужно вызывать специалиста.

При срабатывании какого-либо линейного автомата (линия розеток или освещения) нужно искать неисправность конкретно на отключенной линии.

Линия розеток. Вынимаем все вилки электроприборов из розеток и пробуем включить автомат. Если автомат не отключился, то проблема состоит в поломке одного из устройств — потребителей электроэнергии. Найти его несложно — по очереди подключайте приборы в розетки и автоматический выключатель «выбьет» при подключенном неисправном приборе. Если же «выбивает» при всех выключенных электроприёмниках — дело в повреждении электропроводки. Тогда искать неисправность нужно в розетках и распределительных коробках — подтянуть для начала внутренние контакты. Если это ни к чему не приводит, то разъединяем провода в коробках и «прозваниваем» их мультиметром на факт короткого замыкания. Так можно понять, какой провод или кабель нужно заменить.

Линия освещения. Аналогичный принцип действий и в этом случае — обесточить все средства освещения на линии. Если автомат включился, то неисправность в одном из светильников. Поочерёдно включаем каждый из светильников, таким образом находя неисправный. Нашли — осматриваем контакты в электрическом патроне и приступаем к его ремонту. Если же автомат не включился и при выключенных светильниках, то ремонту подлежит электропроводка (неполадку нужно искать также, как и в случае с линией розеток).

Почему выбивает УЗО при включении

Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.

4) Повреждение питающего кабеля

Одна из причин, почему срабатывает УЗО – это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.

Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.

Это повреждение может произойти в разных ситуациях:

• попадание влаги в распредкоробку;
• нарушение изоляции во время проведения ремонтных работ;
• перегрев скруток и нарушение изоляции в распределительных коробках;
• при выполнении проводки открытым способом на чердаке её могли погрызть мыши.

Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены.

5) Неисправность электроприбора

Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.

Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.

6) Попадание человека под напряжение

При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.

Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи “ноль-человек-заземлённые конструкции” достаточно для аварийного отключения.

Срабатывает автомат группы розеток

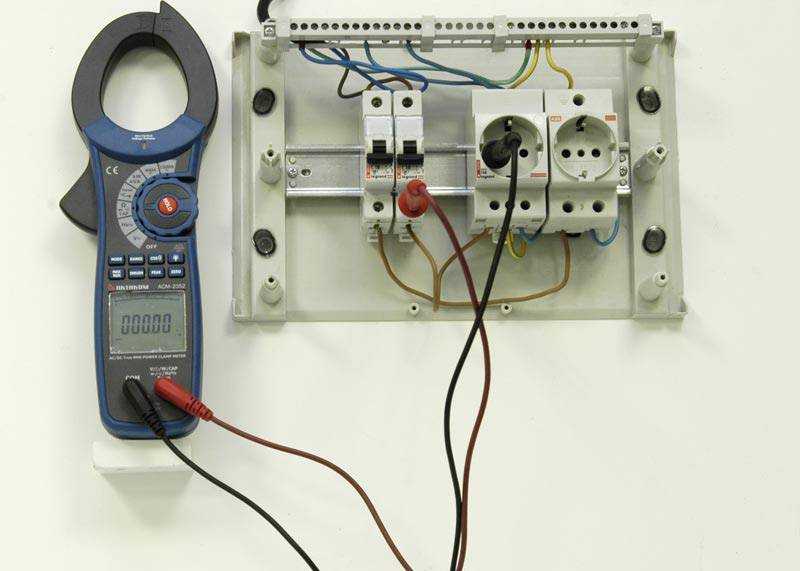

Вначале отключите все электроприборы с розеток. И попробуйте включить автомат. Выбил опять? Вскройте все распредкоробки и розетки. 90% всех повреждений происходит в местах соединений контактов. Если визуальный осмотр ничего не показал, то придется разъединять провода в коробках. После этого берите мультиметр, и в режиме прозвонки диодов, один щуп соедините с фазной жилой, а другой с нулевой. При наличии замыкания, прибор издаст сигнал и покажет нулевое сопротивление.

Таким образом можно найти кусок поврежденной проводки от одной распредкоробки до другой или до розетки. Для того чтобы включить автомат, этот участок придется отсоединить, а в последствии заменить.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

при включении монитора срабатывает УЗО

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

500 х 550 х 1600 мм (Ш*Г*В) Цена: 19 910 руб.

885 х 450 х 2000 мм (Ш*Г*В) Цена: 133 647 руб.

400 х 500 х 1850 мм (Ш*Г*В) Цена: 5 836 руб.

535 х 585 х 1400 мм (Ш*Г*В) Цена: 23 595 руб.

Вопросы реализации концепции реформы ЖКХ и необходимость стандартизации деятельности управляющих компаний обсудили на конференции в.

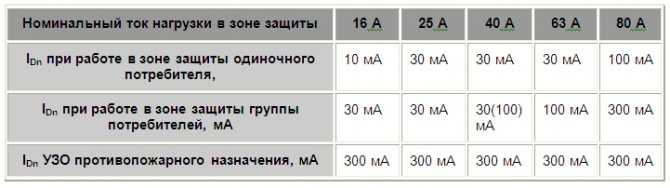

Что надо учитывать при выборе УЗО

Для того, чтобы выбрать эффективное и безопасное устройство, необходимо знание некоторых факторов:

• Понимание назначения и принципа действия, выбранного вами аппарата;
• Точно знать его параметры и характеристики;
• Изучение нормативных документов, прилагаемых к устройству.

Немаловажную роль при выборе автомата имеет возраст вашей проводки, состояние и качество соединений. Новая квартира у вас или старая, есть ли поблизости трансформаторная подстанция, температурный режим помещения, где установлен электрощит – это факторы, которые влияют на выбор устройства, которое защитит вас в любых неблагоприятных ситуациях.

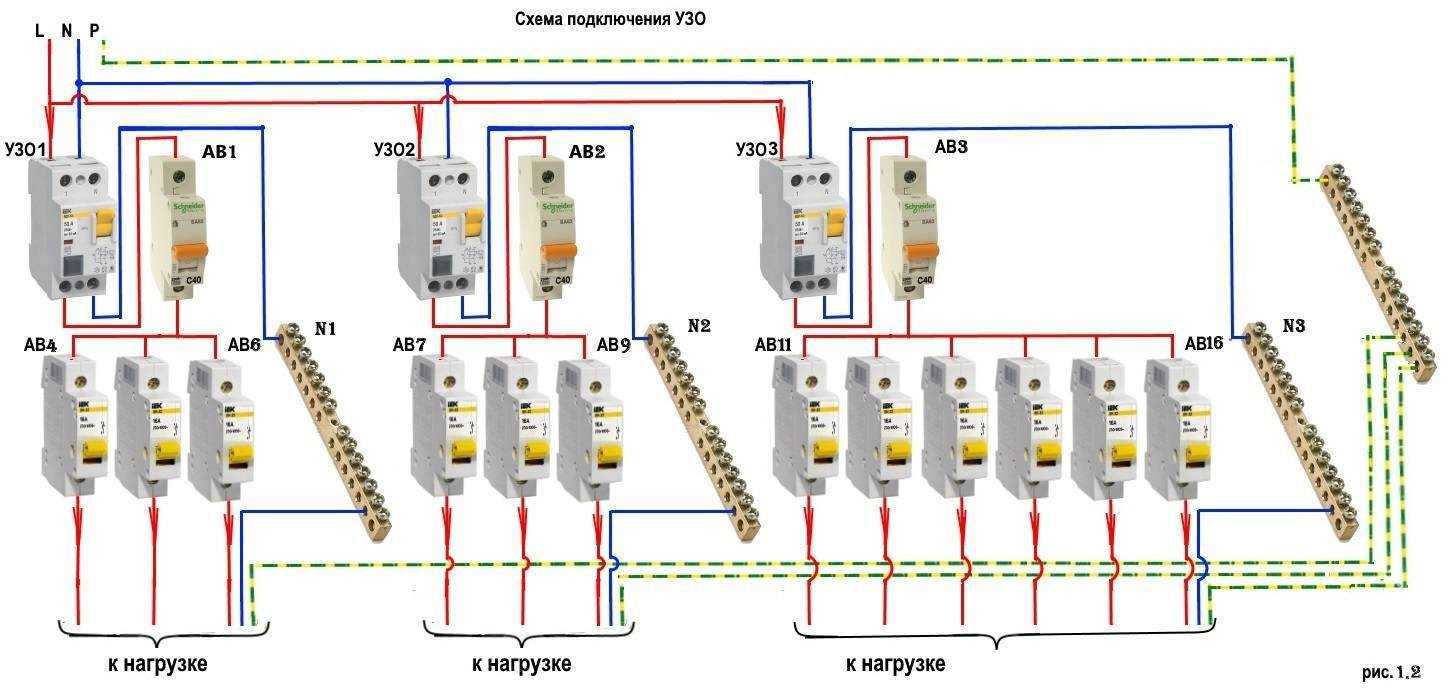

Типовая схема электросети дома должна выглядеть следующим образом:

• Вводной электрический щит;
• Электрощит на нижнем этаже;
• Электрощит на втором этаже;
• Каждый этаж дома имеет электрощит, оборудованный группой автоматов, причем индивидуально для каждой квартиры.

Различают типы УЗО, каждый из которых выполняет определенные задачи. Рассмотрим, по каким показателям происходит классификация УЗО.

Градация:

• тип утечки тока;
• время срабатывания;
• принцип отключения;
• количество полюсов.

Перед совершением покупки следует точно определиться, для чего вам необходим автомат и какую нагрузку он должен выдержать.

Причины, по которым выбивает автоматический выключатель

Таких факторов может быть несколько, подробно разберемся с каждым из них.

Превышена допустимая нагрузка

Каждый автомат имеет свои характеристики, которые отражаются на его корпусе. Один из таких показателей – номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время выбивает автомат: это сработал автоматический тепловой расцепитель, чтобы защитить электропроводку.

Существует два способа решить эту проблему:

1. Самый простой способ (и самый рекомендуемый электриками) – это поочередно включать электрические приборы в сеть, чтобы избежать перегрузок. Например, если у вас установлен автомат на 16А, он способен «выдержать» нагрузку в 3,5 КВт;
2. Можно заменить автоматический выключатель более мощным, например, установить устройство на 25А. Автомат больше не выбивает, поскольку он рассчитан на нагрузку в 5,5 КВт. Но такой способ решения проблемы применяется только в том случае, если старая проводка была поменяна на более мощное сечение (минимум 2,5 квадрата для медных жил).

Обратите внимание! Если произошло отключение по перегрузке, повторно включить автомат можно будет только спустя некоторое время, когда остынет тепловой расцепитель

Произошло короткое замыкание

Еще одной распространенной причиной, по которой выбивает автомат – это короткое замыкание. КЗ может возникнуть по нескольким факторам и в различных местах. Разберемся в этом вопросе детально.

Короткое замыкание в электроприборах обнаружить очень легко. Обычно, если в любом электрическом приборе произошло короткое замыкание, он перестает работать. Также показателем является почерневший корпус или оплавленные провода. В этом случае достаточно отключить прибор от сети и включить автомат, он выбивать не будет.

Если же явных признаков КЗ нет, следует отключить все электроприборы. Включив напряжение, поочередно включить потребители. При включении замкнутого прибора в сеть, автомат снова выбьет или обнаружится, что потребитель неисправен.

Если все нормально, попробуйте включить освещение в каждой комнате. Случается, замыкает патрон или лампочка, поэтому выбивает защиту.

Короткое замыкание в электропроводке

Если вышеописанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке. Найти место КЗ в проводке, особенно если она скрытая, будет гораздо сложнее. Для этого нужно прозвонить каждую линию мультиметром. Но для начала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего происходит короткое замыкание.

При проверке распределительных коробок и розеток, нужно в первую очередь обращать внимание на оплавленную проводку, оголившиеся концы или разболтавшиеся контакты. Такие недостатки нужно устранить: концы надежно заизолировать, а все контакты подтянуть

Вышел из строя автоматический выключатель

Не стоит исключать ситуацию, когда сам автомат вышел из строя, такое тоже случается. Причиной этому может стать заводской брак конструкции или механическое повреждение корпуса. Бывают случаи, когда просто нужно подтянуть контакты на самом приборе, которые со временем отжались. Если это не помогло, замените автомат аналогичным по номинальному току. Это сделать довольно просто, и не займет много времени. Если отключения прекратились, значит, причину удалось найти и устранить.

Вот, пожалуй, и все факторы, приводящие к тому, что выбивает автоматический выключатель. Их не очень много, но вызвать отключение может любая. Напомним, что если произошло срабатывание защиты, во избежание более серьезных последствий, не стоит откладывать ревизию электрической сети на потом.

Вступление

Электрика хороша до тех пор, пока исправно работает. Любая неисправность в электрике ставят в тупик большинство людей на планете. В этой статье посмотрим как определить неисправность автоматического выключателя и на способы её устранения.

Кстати, не всегда всё работает, как должно не только в электрике. Ремонт помогающей нам техники, такой же рабочий процесс, просо к нему нужно быть готовым. Относится это и к дорожно-строительной технике. Поможет в ремонте дорожно-строительной техники надёжный поставщик запчастей с широким ассортиментом запчастей для большинства мировых производителей. Где его найти? Попробуйте на сайте arsenal-zapchast.ru. Не пожалеете, там запчасти для 13 марок ведущих производителей строительно-дорожной техники.

Устройство УЗО

Ниже, представлена наглядная схема устройства УЗО, к основным узлам которого относятся:

1.Трансформатор дифференциального тока

2. Электромагнитное реле

3. Механизм расцепителя электрической цепи

4. Механизм проверки

Под номером «5» указана нагузка, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь давайте рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный принцип действия.

Фазный и нулевой проводники являются встречно включенными обмотками дифференциального трансформатора (1), в штатном режиме работы, при отсутствии утечек, они наводят в сердечнике трансформатора равные, встречно направленные магнитные потоки.

Соответственно, их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае же, когда происходит утечка электрического тока, по фазному и нулевому проводнику будут протекать различные токи, что вызовет неравенство встречных магнитных потоков на магнитном сердечнике дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине образовавшегося тока, срабатывает электромагнитное реле (2) и воздействует на механизм расцепителя (3), который разорвет электрическую цепь.

При нажатии кнопки ТЕСТ, электрический ток с фазного провода, пройдя сопротивление, попадает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате чего, ток на входящем фазном проводе и исходящем нулевом получится разным, на вторичной обмотке образуется ток небаланса, запускающий механизм отключения электрической цепи.

Эта схема довольно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов, в зависимости от модели и производителя, может различаться, общий принцип работы остаётся неизменным.

Теперь, зная внутреннее устройство, вы легко сможете определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.

Для чего нужно УЗО?

Добрый день, уважаемые гости сайта «Заметки электрика».

После публикаций своих статей про устройства защитного отключения (УЗО), мне от посетителей сайта на почту стал часто приходить такой вопрос: а для чего вообще нужно устанавливать УЗО?

Давайте разберемся для чего же нужно устанавливать УЗО в своих квартирах или домах?

Все зависит от того, какие цели Вы преследуете.

Основные цели применения УЗО:

• защита людей от поражения электрическим током
• предотвращение возникновения пожара по причине появления тока утечки электропроводки

Внешний вид однофазного (двухполюсного) УЗО.

Применение УЗО для защиты людей от поражения электрическим током

При использовании в личных целях такие электрические приборы, как стиральная машина, СВЧ-печь, электрическая плита, водонагреватель, компьютер и другие, есть вероятность поражения электрическим током, т.к. перечисленные бытовые приборы в первую очередь имеют металлический корпус (проводит электрический ток) и сложную внутреннюю схему.

В следствии различных воздействий (механических, тепловых и др.), а также по причине длительного срока службы, изоляция проводов этих бытовых приборов может прийти в негодность.

Кстати, это касается не только электрических приборов, но и кабельных линий электропроводки.

При нарушении изоляции проводника, есть вероятность замыкания этого провода на металлический корпус электрического прибора. При этом на корпусе появляется фаза или другими словами, потенциал, равный напряжению сети. Но это возникнет в том случае, если отсутствует заземление корпуса.

Что случится, если прикоснуться к корпусу прибора в такой ситуации?

Для более наглядного изучения и представления материала по применению УЗОя Вам приведу пример с СВЧ-печью.

Пример 1. Без применения в схеме УЗО

Если одновременно задеть электрический прибор, а в нашем примере это СВЧ-печь с поврежденной изоляцией, и любой другой предмет, соединяющийся с заземлением, например, с раковиной или батареей, то Вас ударит током.

Последствия такого «прикосновения» могут быть самые разные. В одном случае это «легкий испуг», в другом — серьезные последствия, вплоть до остановки сердца от прохождения тока через тело человека. Почитайте, вот несколько реальных примеров из жизни:

Пример 2. Применение УЗО в схеме с защитным проводником

Чтобы предотвратить подобные последствия при нарушении изоляции приборов или кабелей, необходимо применять устройство защитного отключения (УЗО).

А здесь вообще не произойдет такой ситуации, т.к. при замыкании фазного проводника на металлический корпус электрического прибора, появится ток, при котором сработает УЗО или автоматический выключатель.

Опять же хочу сделать оговорку, это случится в том случае, если у Вас используется электропроводка с защитным проводником РЕ (фаза, ноль, земля), т.е. система TN-C-S или TN-S.

О том, как перейти с системы заземления TN-C на TN-C-S читайте по этой ссылке.

Пример 3. Применение УЗО в схеме без защитного проводника

Рассмотрим тот же пример с СВЧ-печью с использованием УЗО, но уже без применения защитного проводника РЕ, т.е. с системой заземления TN-C.

В этом случае у Вас есть шанс остаться в живых, т.к. прохождение тока через тело человека будет кратковременным.

Прохождение электрического тока через тело человека создаст утечку тока, что приведет к срабатыванию УЗО, который в свою очередь отключит поврежденный участок сети. Время нахождения человека под электрическим током будет равняться времени срабатывания УЗО.

Существует спорное мнение, что применять УЗО в старых схемах электропроводки (двухпроводной) не допустимо. Свое мнение по этому поводу я напишу в своей отдельной статье.

Применение УЗО для предотвращения возникновения пожара

При неправильном или некачественном монтаже электропроводки, а также использование электрических проводов или кабелей с неисправной изоляцией применяют УЗО для предотвращения возникновения пожара в случае утечки тока.

Для этих целей применяют устройство защитного отключения (УЗО) с уставкой срабатывания от 300-500 (мА). Такая уставка взята из предварительного расчета тепловой мощности.

При токе утечки равному 500 (мА), тепловая мощность выделяемая на этом участке цепи составляет приблизительно 100 (Вт). Этой мощности достаточно для возгорания материалов (дерево, пластик, бумага), находящихся в месте неисправности.

Рекомендую ознакомиться с моей статьей о том, как правильно выбрать и купить УЗО.

P.S. На этом я хотел бы закончить статью. Выбор за Вами!?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Принцип работы

Чтобы понять, каким образом защитная конструкция выполняет свои предохранительные функции, нужно разобраться в принципе работы УЗО и схеме подключения. Установлено, что ток из сети проходит по фазному проводнику сквозь нагрузку, а затем возвращается через нейтральный провод. На этой закономерности и формируется работа устройства.

Вам это будет интересно Самодельный токопроводящий клей

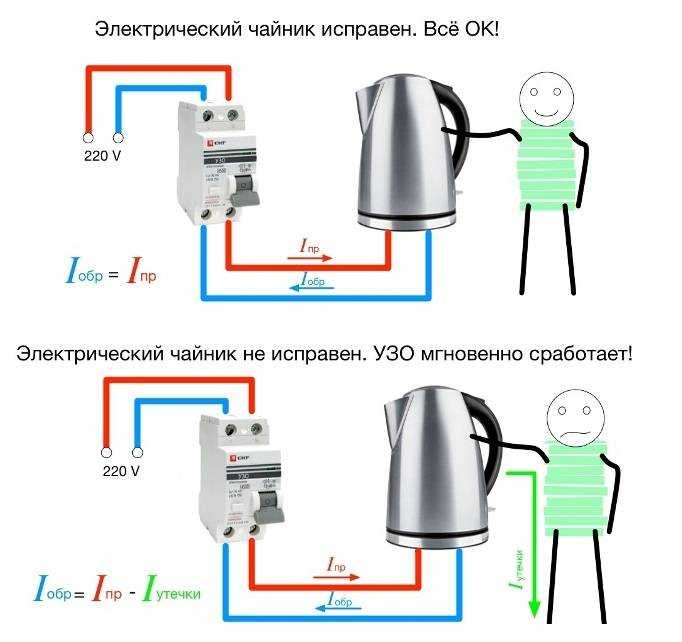

Важно! Принцип функционирования УЗО строится на сравнении значений величин электротока на выходе и входе объекта, который состоит под защитой. Если Iвх = Iвых, то прибор не отвечает

Как только Iвх > Iвых, защитная конструкция чувствует утечку и в результате реагирует

Если Iвх = Iвых, то прибор не отвечает. Как только Iвх > Iвых, защитная конструкция чувствует утечку и в результате реагирует.

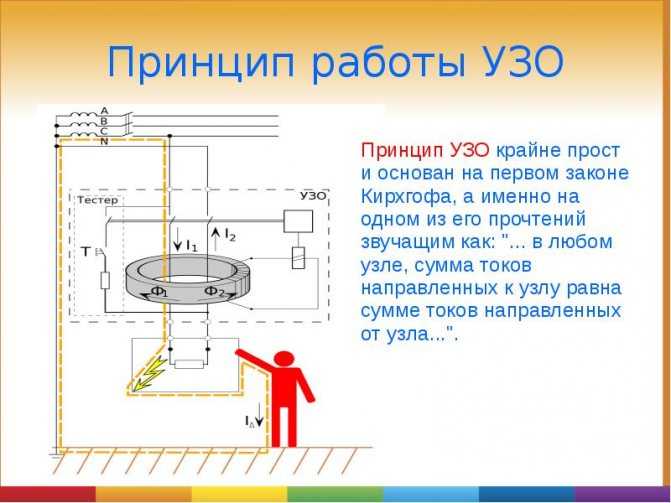

Принцип работы УЗО

Иными словами, проходящие по фазному и нейтральному проводу токи должны быть одинаковы (для однофазной сети). Когда сеть трехфазная, то значение в нейтрали равно сумме электротоков, протекающих в фазах. Неравенство электротоков свидетельствует об утечке, на что реагирует прибор.
