Установка светильников на потолок. способы монтажа

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.

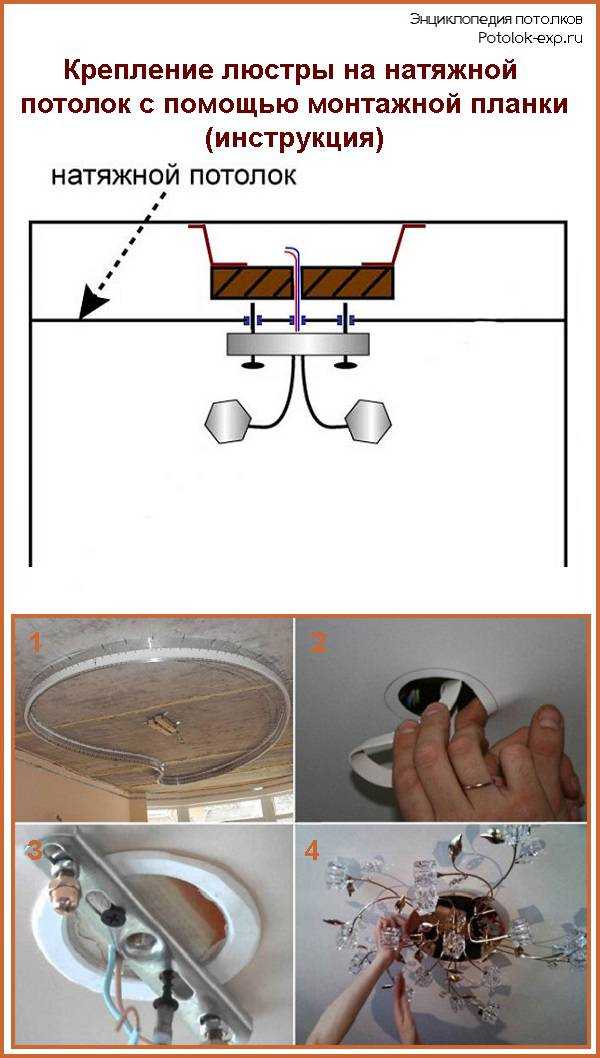

Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

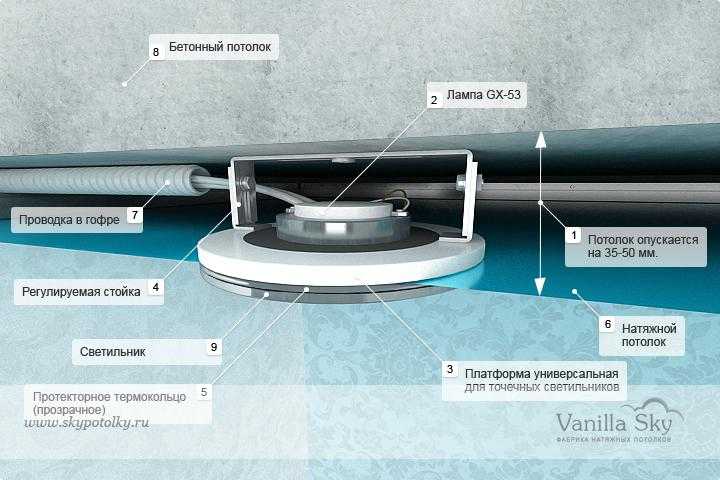

• Сначала ножки крепятся к потолку;
• Потом монтируется стойка;
• Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
• В последнюю очередь монтируется сам светильник.

Монтаж на плинтус

Установочные работы выполняются в следующем порядке:

1. Размечаем поверхность и рассчитываем габариты короба. Соединяем с помощью линейки все метки по горизонтали.
2. Чтобы качественно зафиксировать потолочный плинтус, он не должен упираться прямо в потолок. Оставляем небольшое расстояние для подтягивания ленты.
3. Удаляем защитный слой с ленты и клейкой стороной накладываем материал на поверхность.
4. Если лента чересчур длинная, отрезаем излишек.
5. Если нужно, ставим контроллер. Если контроллера не будет, напряжение пойдет через выключатель.
6. Присоединяем ленту к блоку питания. Для этого используем специальные провода на концах подсветки. Для работы понадобится сеть на 220 В.

Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды — полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения)

При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток

Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

В длинном коридоре на входе в дом можно установить светильник с двумя выключателями, чтобы его можно было включать/выключать любым из них. На входе лампа включается, чтобы ее выключить на выходе, нет необходимости возвращаться.

В некоторых ситуациях удобны датчики движения, включающие и выключающие осветительный прибор без участия выключателя. Свет включается при появлении человека в зоне действия датчика, выключается на выходе. Подключается такое оборудование сравнительно просто, существуют схемы с выключателем и без выключателя.

Выбор и устройство встраиваемого точечного потолочного светильника

На полках магазинов можно найти множество светильников. Но все они имеют одинаковую конструкцию и отличаются лишь внешним видом. Некоторые модели имеют функцию изменения направления светового потока.

Поскольку мне нужно осветить коридор, были выбраны самые простые светильники с цокольным патроном.

Каждый светильник имеет корпус, который выглядит как фигурное кольцо, и площадки с креплением под пружины с ушками. От типа и мощности светильника зависит его форма, а так же присутствие или отсутствие патрона (обычно Е14).

Отдельную нишу занимают светильники, светодиоды которых размещены на печатной плате.

При выходе из строя, лампочку заменить не удастся. Придется или менять весь светильник, или искать светодиоды. Да и цена его не слишком мала. Светильники, не имеющие патрон, прижимают лампу с помощью пружины, имеющую форму разрезанного кольца.

Лампа вставляется за счет того, что кольцо разжимается и входит в канавку, находящуюся в корпусе. Это светильник подойдет как для светодиодных ламп, так и галогеновых. Только не стоит забывать про напряжение питания, которое могут выдержать светильники. Чтоб закрепить светильник в потолке, необходимо в месте расположения светильника проделать отверстие, которое будет чуть меньше наружного диаметра фланца корпуса.

Ушки пружин необходимо развести до такой степени, чтоб они прошли в проделанное отверстие. Затем их можно отпустить. Опираясь на потолок, они прижимают светильник к фланцу до упора, что позволяет зафиксировать светильник.

После закрепления светильника в потолке, продеваем провод и подсоединяем патрон с клеммной колодкой. Патрон необходимо одеть на цоколь, лампу вставить в корпус светильника и разжав пружину, зафиксировать.

Особенности установки производственного освещения

В лабораториях, цехах, мастерских свет должен равномерно освещать все рабочее пространство. Для этого часто используют большие по габаритам люминесцентные светильники, которые распределяют рядами на определенной высоте.

Способ их крепления может быть разным. Единичные устройства удобнее закреплять прямо на поверхность потолка. Однако, большая высота и необходимость размещения большого количества таких источников света создает определенные трудности при монтаже и последующем их обслуживании.

Поэтому чаще всего используется тросовая система, или крепление на металлический лоток. Производители выпускают даже специальные конструкции тросовых кабелей и проводов для таких осветительных установок.

Расположение светильников в производственных цехах

При этом способе создается дополнительная нагрузка на стены, в которые устанавливают крепежные элементы. Здания из бетонных плит и металлических каркасов, обычно обладают повышенным запасом прочности и хорошо выдерживают приложенные к ним усилия.

Кладки стен из пеноблоков или кирпича имеют особенности. Их необходимо проверять на способность противостоять усилиям натянутого троса. Вообще, по возможности, лучше использовать для этих целей несущие колонны.

Один из вариантов крепления тросовой системы показан на картинке ниже.

Вариант крепления троса под потолком для установки светильников

Здесь предусмотрена закладная пластина к стене и натяжное устройство с крюком, на который надевается трос. Площадь закладной на стене, желательно выбирать побольше, для распределения нагрузки. Иногда на плоскость стены вместо закладной устанавливают металлический уголок.

Ещё один вариант крепления светильников

Как вы уже заметили, металлический лоток служит не только жёстким основанием для крепления светильников но и кабельной трассой.

Типы ламп для точечных светильников

Не менее важным параметром источника света является тип используемых ламп. Раньше в большинстве случаев в точечные светильники устанавливали галогеновые лампы и накаливания.

Позже в тренде были энергосберегающие компактные люминесцентные лампы.

В настоящее время светодиодные источники света занимают лидирующие места рынка.

При этом есть еще два варианта:

1. Точечные светильники могут быть со сменной лампой, тогда можно установить источник света любого типа лишь бы подходил цоколь.
2. Изделие с предустановленным светодиодом. В таком случае, если он сгорит, придется менять весь светильник или подбирать и перепаивать светодиод.

Однако, кроме типа используемых источников света, следует учитывать и их напряжения. Наибольшее распространение получили две величины напряжения:

1. 220 В.
2. 12 В.

Напряжение в 12 В считается безопасным, поэтому крайне рекомендуется использовать его во влажных помещениях – в ванной и кухне

С другой стороны при той же мощности лампа на 12 В будет потреблять больший ток, это особенно важно для светодиодных ламп

Для сравнения галогеновая лампа 220 В, мощностью 50 Вт питается током в 0.25 (Четверть) Ампера, 12 В 50 Вт чуть больше 4 Ампер. Разница почти в 20 раз. А если точечных светильников с такими лампами будет около 10?

Большой ток приводит к тому, что нужно будет использовать кабель большого сечения, это увеличивается стоимость системы в целом. Для светодиодных ламп это не столь существенно, поскольку токи в них будут ниже вплоть до 7–10 раз, как и потребляемая мощность.

Как подключить точечные источники света, и какой кабель использовать мы рассмотрим ниже.

Устройство светодиодной панели

Из чего же она сделана и как работает? Для того, чтобы это понять придется ее разобрать на составляющие.

Панель представляет из себя некий сэндвич, состоящий из нескольких слоев. Перевернув корпус светильника, можно увидеть первый слой.

Он является защитным и закрывающим. Состоит из металлической тонкой пластины. Это своего рода каркас, обеспечивающий некоторую жесткость всей конструкции.

Второй слой – это уплотнитель. Нечто подобное используют в качестве подложки под паркет и ламинат.

Далее идет пластик белого цвета, который играет роль отражателя.

А за ним находится оптический элемент. Здесь как раз таки и зарыта вся высокотехнологичность Led панелей.

Этот оптический элемент делается из акрила. Светодиоды излучают свет, после чего он попадает в акрил. В нем происходит его волнообразное распространение.

Если сделать акриловый слой абсолютно гладким, то свет из него никуда не выйдет. Подобным образом работает оптоволоконный кабель.

Чтобы этого не произошло, на одну сторону акрилового стекла наносится рисунок. Делается он при помощи лазера.

Таким образом, свет сталкивается с этим препятствием в виде рисунка, попадает на отражатель и наконец таки выходит наружу. Именно данный слой и помогает распространять свет равномерно по всей панели.

Последний слой в этом ”пироге” – рассеиватель. Все это вместе объединено в жесткой алюминиевой рамке.

А уже к ней с двух или со всех сторон крепится led лента или светодиодные линейки.

Этот алюминиевый корпус одновременно является и радиатором.

Методы подключения

Простейшим методом подключения светильника к сети на 220 В является использование гасящего сопротивления, расположенного последовательно светодиоду. Напряжение постоянно изменяется, амплитудное значение может достигать 310 В. Данная величина должна обязательно учитываться при расчетах сопротивления.

Также следует обеспечить защиту диода от обратного напряжения, равного прямому. Рассмотрим основные способы.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более)

В данном случае правильно подключить к схеме выпрямительный диод 1N4007, обратное напряжение которого составляет 1000 В. Если будет изменена полярность и напряжение пойдет в обратном направлении, то оно будет сглажено выпрямительным диодом, защищающим светодиод от пробоя.

Шунтирование светодиода обычным диодом

Этот способ подразумевает использование простого маломощного полупроводника, подключаемого по встречно-параллельному курсу со светодиодом. Обратное напряжение будет воздействовать на гасящее сопротивление, поскольку диод включен в прямом направлении.

Встречно-параллельное подключение двух светодиодов

Способ схож с предыдущим методом, за исключением того, что светодиоды будут гореть только на своем отрезке синусоиды, обеспечивая друг для друга защиту от пробоя.

Существенным недостатком подключения светодиодов к сети 220 В через гасящий резистор является то, что на сопротивлении выделяется огромная мощность.

Рассмотрим пример. Предположим, что используется гасящий резистор сопротивлением 24 кОм при подключении светодиодов к сети 220 В с выходящим током 9 мА. Рассчитаем мощность на гасящем сопротивлении: 9*9*24=1944 мВт (около 2 Вт). Таким образом, чтобы обеспечить оптимальную эксплуатацию, нужно взять резистор мощностью не ниже 3 Вт.

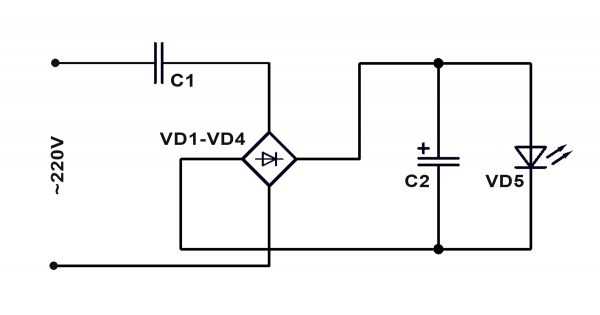

Поэтому роль токоограничивающего элемента должен играть конденсатор, на котором не рассеивается мощность, поскольку сопротивление является реактивным.

В простейшей схеме подключения светодиодного осветительного прибора через конденсатор наблюдается следующая картина: после прекращения питания в конденсаторе сохраняется остаточный заряд – источник угрозы для безопасности человека, который должен разряжаться с помощью сопротивления. Второй резистор требуется при включении питания для защиты схемы от тока, идущего через конденсатор. Выпрямительный диод служит для защиты led-диода от обратного напряжения. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже 400 В.

Категорически запрещено использовать полярные конденсаторы в сети переменного тока, поскольку проходящий в обратном направлении ток приведет к разрушению конструкции.

Для расчета нужной емкости конденсатора используют эмпирическую формулу, где производное 4,45 и тока, проходящего через светодиоды, нужно разделить на разницу между амплитудной величиной тока (указана выше – 310 В) и падением напряжения на светодиоде после прямого прохождения.

Например, если нужно подключить led-диод с падением напряжения 3 В и током 9 мА, то по формуле выше емкость конденсатора будет равна 0,13 мкФ. На данную величину в большей степени влияет сила тока, меньшей – падение напряжения.

Эмпирическая формула может использоваться при расчетах емкости конденсатора для сети частотой 50 Гц, поскольку в остальных случаях коэффициент 4,45 требует перерасчета.

Недостатки

У дешевых китайских панелей есть один недостаток, с которым вы можете столкнуться уже через год эксплуатации, а может и раньше.

От нагрева, светодиодная лента начинает отлипать от корпуса. Из-за чего светодиоды, не соприкасаясь с алюминием, нагреваются еще больше и деградируют.

В итоге панель, ни с того ни с сего, начинает мигать. Если такое произошло, лед ленту придется менять целиком.

Некоторые умельцы, столкнувшись с такой проблемой, изначально вскрывают блок питания, меняют сопротивление. Тем самым уменьшается потребляемый ток и продлевается срок службы Led панели в разы.

Многие китайские производители специально могут завысить ток, чтобы повысить яркость светильника.

Типы потолочных светодиодных светильников

Существует несколько разновидностей потолочных светильников на светодиодах:

• накладные;
• подвесные;
• врезные;
• панели;
• софиты;
• ленты.

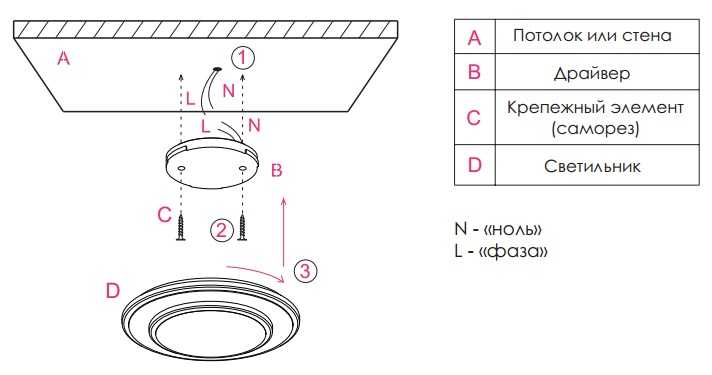

Накладные

Подобные устройства устанавливают на саморезах или дюбелях. Накладной светильник оснащается корпусом с патронами, проводами, а также регулировочными элементами. В корпусе имеется стекло или рассеивающая решетка. Основной плюс накладных светильников — простота монтажа. Однако есть ключевое условие — необходимость статичной надежной основы под установку осветительного прибора. Фиксаторы после установки покрываются плафоном, поэтому не портят внешний вид светильника.

Подвесные

Подвесные устройства для дома часто используют как локальный источник света. Они компактны и отличаются стильным видом. Основной материал для изготовления корпуса подвесного светильника — полимеры. Линзы — стеклянные или поликарбонатные.

Особенность подвесных приборов — метод фиксации. Монтаж осуществляется на подвесах. Высота установки светильника контролируется за счет изменения протяженности троса.

Врезные

Точечные врезные светильники ставят в подвесные конструкции. Речь идет о самых разнообразных потолочных системах, в том числе гипсокартонных, реечных или панельных. Светильник врезают непосредственно в обшивочный слой и фиксируют усиками на пружинках. Фиксаторы распирают конструкцию и таким образом удерживают светильник.

При выборе врезного устройства рекомендуется учитывать ряд обстоятельств:

1. Для освещения лучше использовать диоды небольшой мощности: на 12 или 24 В. Такие лампочки предлагаются без преобразователей электропитания и отличаются длительным сроком службы.
2. Блок питания должен быть установлен вне потолочной конструкции. Дело в том, что в подавляющем большинстве случаев именно поломка блока питания является причиной ситуации, когда лампа не горит. Вследствие этого следует обеспечить беспрепятственный доступ к блоку, чтобы его ремонт не был связан с демонтажем подвесного или натяжного потолка.

Панели

Диодные панели обычно применяют для освещения офисных помещений. Хотя могут такие устройства использоваться и для освещения больших площадей в частных домах. Один плафон способен выдавать 5,5 тысяч люмен, что тождественно 500 Вт на лампочке накаливания. Потребление энергии устройством невелико (75 Вт).

По форме светодиодные панели подразделяют на выполненные в виде квадрата, круга, прямоугольника или овала. Выпускаются также ассиметричные модели.

Существует множество габаритных размеров светильников. Для частного дома рекомендуется остановить выбор на лампе, размеры которой составляют 60×120 или 60×60 сантиметров. Дело в том, что такие габариты позволяют LED светильнику беспрепятственно войти в паз потолочной конструкции.

Софиты

Лампы этого типа служат для организации высококонцентрированного светового потока, позволяющего максимально качественно осветить небольшие участки. Светильники с софитами обычно имеют 2–3 лампы, суммарная мощность которых составляет до 9 Вт. Софит прикрепляется к базовому потолку или же потолочной конструкции. В случае с натяжными потолками придется создавать дополнительную основу для установки софитов.

Ленты

Светодиодные ленты представляют собой гибкие конструкции с большим количеством небольших диодов. Для лент используются выделенные блоки питания.

Очень важно правильно осуществить монтаж светодиодной ленты. Основное правило — осветительный прибор должен быть незаметен после установки

Ниже приведены рекомендации по установке ленты:

1. Количество светодиодов на метр ленты существенно отличается в зависимости от модели устройства и компании-производителя. Плотность диодов может колебаться от 30 до 230 единиц на метр ленты.
2. Общепринятая протяженность ленты — 5 метров. При желании лента поддается наращиванию, если к блоку питания подключить еще одно устройство. При этом полосы следует соединять только параллельным способом.
3. Подрезка ленты допускается исключительно по особым насечкам, имеющимся по всей длине осветительного прибора.
4. Ленту нельзя изгибать по радиусу, который меньше 2 сантиметров.
5. Блок питания следует располагать вне конструкции потолка.

Установка точечных источников света

Схема подключения в подвесном потолке светильников встраиваемого типа не является сложной. Выполнить установку точечных приборов освещения даже можно собственными силами. При выборе схемы для монтажа таких устройств необходимо учитывать, что длина электропроводки между ними и трансформатором тока не должна превышать 2-х метров.

Чтобы в подвесной потолок установить светильники данного типа, поступают следующим образом:

1. В первую очередь прокладывают электропроводку.
2. Далее выполняют разметку потолочной поверхности.
3. Дрелью в полотне проделывают отверстие. Если встраиваемая лампа имеет квадратную форму, можно воспользоваться электролобзиком.
4. В проделанное отверстие протягивают кабель, но перед этим его непременно следует обесточить.
5. Затем кабель выводят наружу.
6. Светильник подключают к кабелю.
7. Установленный осветительный прибор нужно зафиксировать в проделанном отверстии. Для этого используют пружинные прижимы, которые располагаются на корпусе источника света.
8. На завершающем этапе монтажа точечного светильника в подвесных потолках в него вставляют лампочку и надевают декоративное кольцо.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1

Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2

Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3

Подключение многожильных проводов без пайки и лужения.

4

Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5

Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Расстояние от проводки до потолка

Четких требований, регламентирующих расстояние от кабеля до ПВХ-пленки нет. Оптимальная дистанция подбирается с учетом ряда факторов:

• общей высоты потолков;
• способа монтажа разводки;
• вида крепежного профиля;
• мощности кабелей и осветительных приборов;
• высоты софитов;
• качества ПВХ-пленки;
• уровня перепада плит перекрытия.

Также при планировании проводки нужно учитывать особенности ПВХ-потолков. Так, если пленка имеет шов, то осветительный прибор не должен находиться вблизи шва, расстояние до стыка должно быть не менее 15 см.

Дистанция от стены до источника света должно быть более 20 см.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте

Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

Расчет мощности и количества светильников

Мощность светильников зависит от размеров помещения (площади, высоты и формы), цвета стен и мебели, назначения комнаты и предпочтений хозяина. Кто-то любит яркий свет, а кому-то по душе теплый, рассеянный свет небольшой яркости.

Точный расчет мощности и количества светильников, с учетом всех факторов выполнить практически невозможно. Для оценочного расчета можно воспользоваться данными по освещенности, представленными в таблице, благодаря которым, с учетом светового потока, зависящего от типа лампочки, можно определить, сколько и какой мощности нужно установить в помещении светильников, в зависимости от его вида.

Таблица для расчета мощности и количества светильников в зависимости от вида помещения
Вид помещения	Мощность, необходимая для освещения 1м2 площади помещения в зависимости от типа лампы
Накаливания	Галогеновая	Энергосберегающая	Светодиодная
Детская	40	30	10	5
Кухня	30	25	7	4
Гостиная, ванная, санузел	25	20	6	3
Спальня, прихожая, коридор	20	15	5	2
Подсобные помещения	10	7	2	1

Рассмотрим пример расчета, который я делал для коридора прихожей. Планировалась установка светодиодных потолочных точечных светильников. Форма коридора представляет собой букву Т с площадями участков 2,8 м2 и 4,5 м2. Общая площадь коридора составляла 7,3 м2. Вычислим необходимую мощность светильников 7,3×2=15,6 Вт. Так как высота потолков составляла 2,75 м и стены планировалось покрасить в цвет крем-брюле, с учетом сложной формы коридора, то оптимальным решением будет установка четырех потолочных точечных светильников с установленными в них светодиодными лампами с небольшим запасом, мощностью 5,5 Вт, напряжением питания 220 В со штыревым цоколем GU5,3

Штыревой цоколь для подвесных потолков хорош тем, что имеет малые габариты, что важно при небольшом по высоте межпотолочном пространстве

На стенах в коридоре до ремонта висели картинки художников, которые планировалось после окончания ремонта оставить на прежних местах. Поэтому, для неискаженной цветопередачи были выбраны светодиодные лампы белого света, цветовой температуры 4000 К. Если Вам нужен теплый свет, то следует выбирать лампу цветовой температуры 2700 К.

Надо заметить, что встраиваемые потолочные светильники в помещениях использовать в качестве единственного источника освещения не всегда целесообразно. Гораздо лучший результат можно получить применением дополнительно настенных светильников или настольных ламп в зоне работы или отдыха. В таком случае мощность ламп в потолочных светильниках можно уменьшить.

При наличии светильников локального освещения вполне возможно полностью отказаться от встраиваемых в подвесной потолок светильников, заменив их подсветкой потолка светодиодной лентой. Так что при решении вопроса освещения помещений квартиры есть, где развернуться творческой фантазии.
