Как заделать проход трубы на крыше из профнастила своими руками

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления

При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям

Непосредственно утепление выполняется следующим образом:

Трубу обкладывают клинкерным кирпичом.
Затем обмазывают штукатурным раствором или обшивают подходящим материалом

При этом очень важно использовать материалы, устойчивые к возгоранию.. Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости

Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами. Таким же образом делают проход трубы через крышу из металлочерепицы, хотя и есть небольшие нюансы.

В этой ситуации следует учитывать некоторые особенности:

• Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
• Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

Примыкание профнастила к круглой трубе

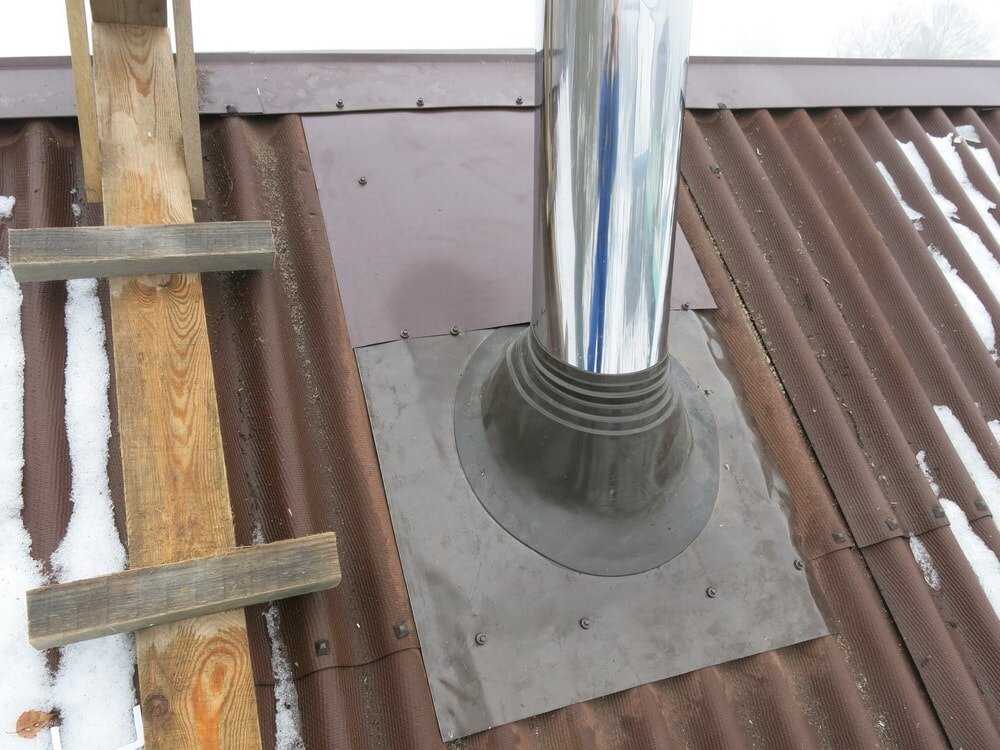

Большинство современных печей комплектуются многослойными дымоходами круглого сечения из тонкостенных стальных труб. Гидроизоляцию прохода такой трубы через крышу можно выполнить с помощью рулонных гидроизоляционных материалов на битумной основе.

Вместо рулонных гидроизоляционных материалов можно использовать фольгированную самоклеящуюся ленту из модифицированного битума. Самоклеящийся битумный слой защищается силиконовой пленкой, которая удаляется перед наклейкой. Верхний слой фольги хорошо защищает ленту от перегрева и разрушения под действием солнечной радиации.

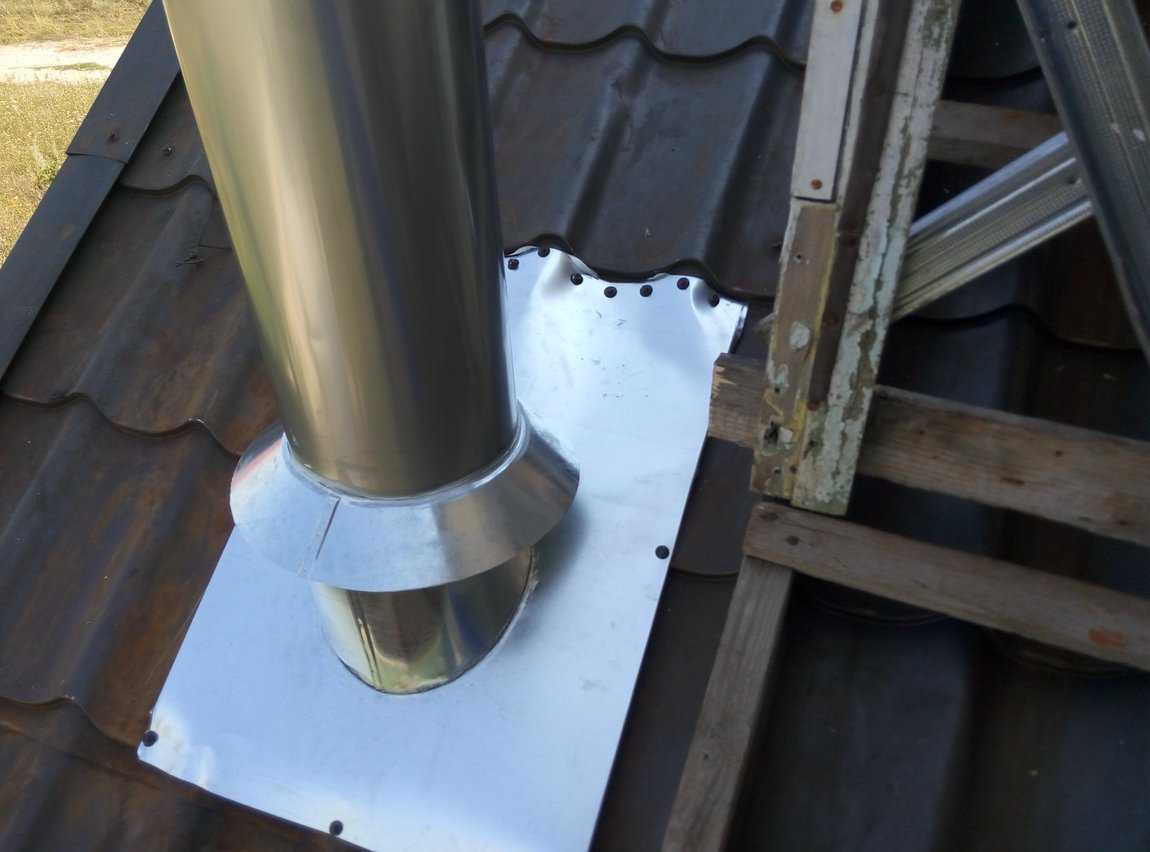

Для того чтобы защитить вывод трубы через профнастил крыши, можно использовать и специальные фартуки-колпаки. Их еще называют кровельными проходами. Кровельные проходы надевают сверху на трубу и крепят их фартук к обрешетке кровли.

Для компенсации тепловых перемещений, в месте примыкания металлического фартука к трубе оставляют зазор. Его закрывают специальным хомутом с термостойкой прокладкой, который крепится прямо на трубу. Решить задачу, как трубу вывести через профнастил не на коньке, а на скате крыши, поможет другое приспособление.

Изготавливают такие приспособления из силикона или специальной резины. Манжет из термостойкой резины или силикона может менять угол наклона и легко крепится к поверхности профнастила. Место соединения проходки с кровельным покрытием дополнительно уплотняется герметиком.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию

Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

• Сначала она наносится на нижний край дымохода.
• Затем заделываются стыки примыкания по бокам трубной конструкции.
• И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Разделка трубы на металлочерепице

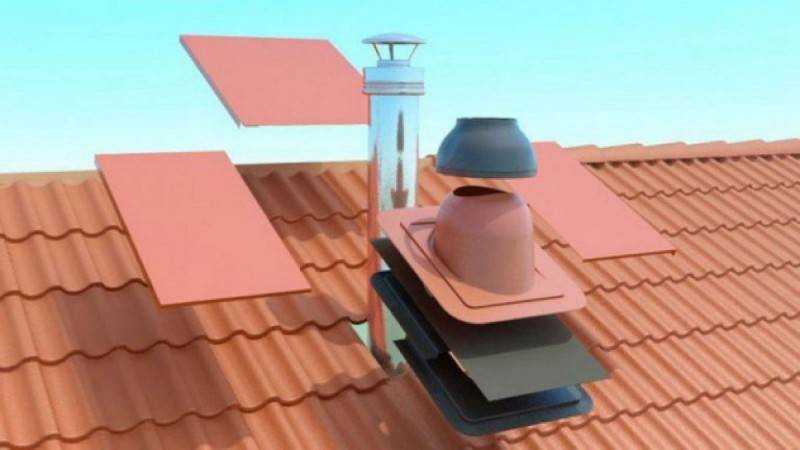

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

Особенности примыкания к коаксильной круглой трубе:

• Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
• При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Тонкости облицовки дымохода

Облицовка дымоходной трубы профнастилом – оптимальный вариант проведения отделочных мероприятий. Однако прежде чем приступить к его закупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.

Приобретая профнастил, необходимо позаботиться о соблюдении условий хранения. Сухое, хорошо проветриваемое помещение максимально подходит для этих целей. Материалу придается строго горизонтальное положение на ровной поверхности. Вынужденное хранение под открытым небом должно непременно предусматривать покрытие плотной водонепроницаемой пленкой.

Первоначало необходимо изготовить каркас из металла. Именно он является основой, к которой непосредственно будет крепиться обшивка. Механизм прикрепления предусматривает нахлест одного угла листа на другой. Прочность монтажа достигается за счет использования саморезов. Эстетическую привлекательность стыкам придают специальные уголки, используемые для отделки.

Внешнее совершенство конструкции, ее прочность, долговечность будут зависеть от того, насколько качественно проведен монтаж

Принципиально важно осуществить максимально ровное расположение листов нижнего ряда. Возникающие погрешности геометрии листа легко исправляются доборными компонентами в процессе монтажа

Учитывая негативное отношение профилированных листов к высокому температурному режиму, мысли об использовании болгарки в проведении этапов обшивки необходимо сразу отбросить. Идеальными инструментами выступают электрический лобзик и циркуляционная пила со специальным лезвием.

Доскональное соблюдение требований гарантирует правильность выполнения работ. Как следствие — дымоходом будут не только довольны, он заслужит массу поощрительных отзывов.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу

Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Гидроизоляция трубы на крыше из профнастила: способы

Сейчас разработано несколько способов эффективно заделать трубу на крыше, создано оборудование для обустройства места примыкания. Ниже описаны самые популярные варианты.

Мастер флеш

Так называется эластичный колпак (проходка) для гидроизоляции проходов с круглым сечением. Он выполняется из усовершенствованного латекса, который, помимо защиты от воды, обладает и другими достоинствами:

• долговечность;
• сохраняет свойства в диапазоне от минус 50 до плюс 130 градусов Цельсия;
• устойчив к прямым солнечным лучам (ультрафиолету).

Монтировать этот элемент достаточно просто, к тому же он производится в разных вариациях для труб с разным диаметром.

Приобретается Мастер флеш нужного диаметра

Перед монтажом аккуратно обрезается узкая часть колпака, чтобы латекс плотно облегал проход.

На трубу аккуратно натягивается резиновая проходка до конца, до места соединения с кровлей.

Внимание! С прохода предварительно нужно убрать зонтик (дефлектор). Основание колпака прикрепляется к профнастилу

Мастер флеш имеет самоклеящуюся основу

Основание колпака прикрепляется к профнастилу. Мастер флеш имеет самоклеящуюся основу

Перед закреплением с основы снимается защитный слой, и колпак плотно прикладывается к кровле. Перед креплением профнастил следует очистить от пыли и загрязнения.

Колпак закрепляется с помощью саморезов, миниатюрные зазоры заполняются герметиком.

Сверху гидроизоляция покрывается фартуком в качестве дополнительной защиты. Фартуки выпускаются в разных цветах, таким образом можно подобрать материал под цвет крыши.

Защитные фартуки

Помимо резиновых колпаков применяются фартуки из других материалов. При гидроизоляции трубы с круглым сечением также применяются проходки из оцинкованной стали. В этом случае на место стыка прохода с крышей дополнительно устанавливается хомут из стали, зазоры герметизируются с помощью герметиков и клейкой ленты с металлическим армированием.

Несколько сложнее происходит работа по герметизации труб прямоугольного сечения. Поскольку форма создает прямые углы, это накладывает свои особенности.

Если труба создается из кирпича или блоков, то она, как правило, имеет прямоугольную форму, а также больше по своему размеру. В этом случае герметизация проходов происходит с помощью фартука, состоящего из нескольких деталей.

1. Гидро- и пароизоляция кровли, оставшаяся после выведения прохода на крышу крепится к нему по периметру с использованием строительного скотча.
2. С помощью машинки по периметру трубы создают небольшую канавку (штробу).
3. Планку примыкания (верхний край) фиксируют в штробе с помощью силиконового герметика.
4. Фартук состоит из четырех частей – к каждой стороне прямоугольника. Нижний фартук крепят плотно к проходу с нахлестом 10 см. Для крепления используют саморезы по работе с профилированным листом.
5. Под нижний фартук помещается галстук, элемент гидроизоляции, который исключает попадание воды в здание (протечки).
6. Подобным образом крепятся боковые и верхний фартуки, создавая цельную защитную конструкцию.

Совет! Заделывая стык, рекомендуется выбирать материалы той же фирмы, которая выпустила профлист.

Гидроизоляция трубы на крыше дома – процесс не такой сложный, сколько важный. Правильно заделать стыки жизненно необходимо для создания качественной кровли. Относясь ответственно к таким нюансам, человек не будет знать проблем с крышей своего дома долгое время.

Что еще почитать по теме?

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.
