Фронтон двухскатной крыши. расчет, устройство, варианты отделки

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

• кровельный материал – 3,5 кг;
• гидроизоляция – 5 кг;
• утеплитель – 10 кг;
• обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

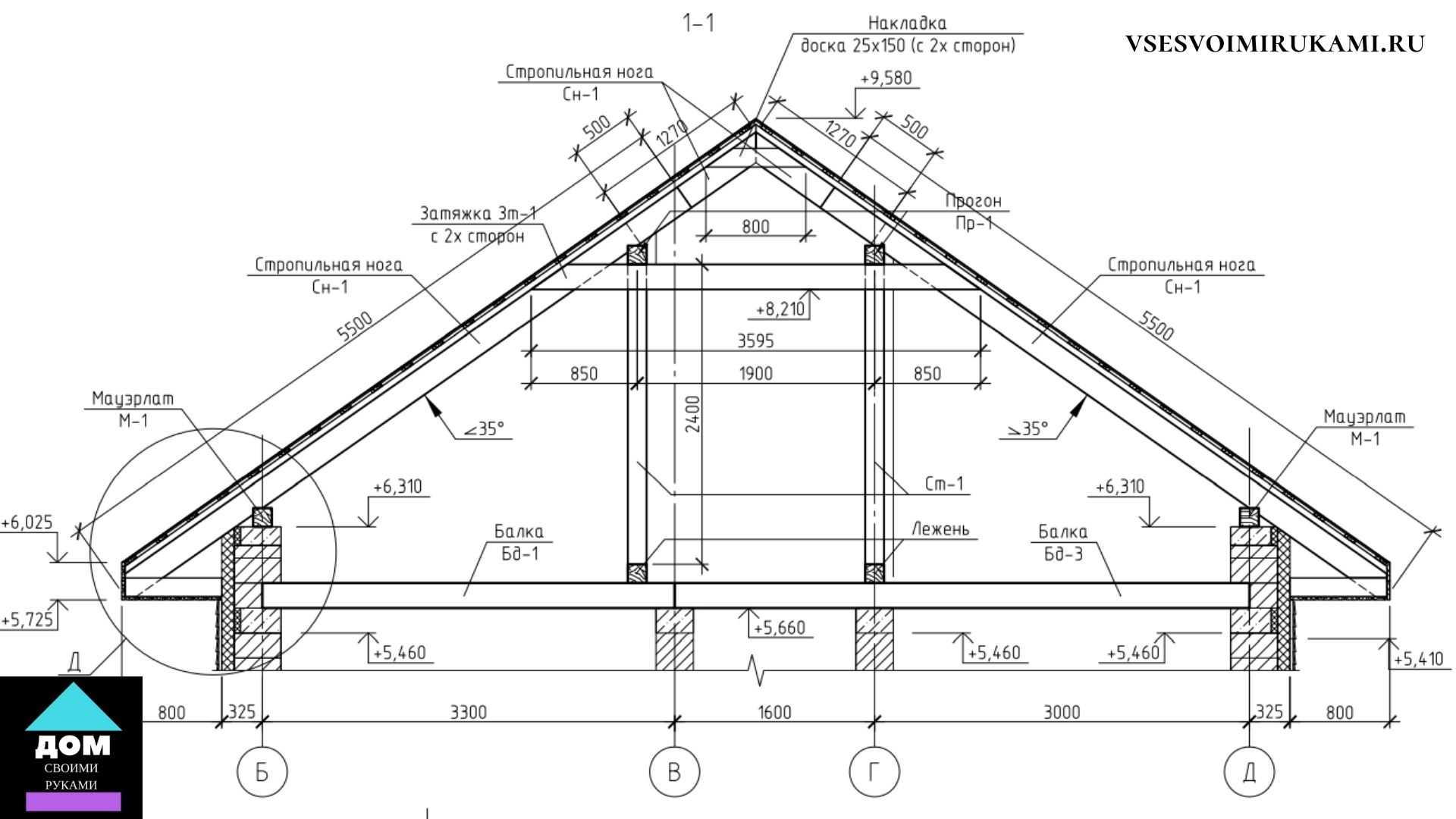

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Особенности конструкции ↑

Качество построенного сооружения во многом определяется строительными правилами, технологией и, конечно же, грамотно выполненным предварительным расчетом. Подчас простейшие ошибки, допущенные в начале строительства, могут иметь негативные последствия вплоть до обрушения конструкции

Вот почему так важно учесть все нюансы заблаговременно

Отметим некоторые важные моменты, на которые застройщики не всегда обращают внимание

• Перекрытие последнего этажа проектируется с определенным запасом прочности, учитывая внушительный вес кладки из кирпича, приходящийся на торцы плиты перекрытия.

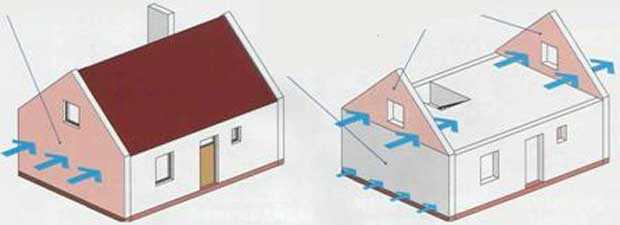

• Сильный ветер или небольшие ураганы создают повышенные горизонтальные нагрузки на щипцовую стену, поэтому ее необходимо дополнительно укреплять.

При расчете высоты конструкции принимается во внимание функциональное назначение подкровельного пространства. Кирпичный фронтон мансардной крыши должен иметь высоту не менее 2,5 м, и она тем больше, чем больше расстояние между перекрытием верхнего этажа и коньком и круче крыша

Например, для крыш с углом наклона в 60°, этот показатель равен примерно 5,3 м.

Условие дополнительного укрепления в этом случае носит обязательный характер, поскольку большая высота делает стену еще более уязвимой к ветровой нагрузке.

Еще один фактор, определяющий устойчивость щипцовой стены – вид материала. Толщина стен из кирпича обычно составляет 380 или 410 мм, реже – 250 или 270 мм, то есть кладку выполняют в 1,5 или 1 кирпич. Если учесть, что на 1 м2 уходит 35–40 кирпичей стандартного размера, а вес одного блока полнотелого кирпича составляет порядка 2,5–7 кг, то очевидно, что вес щипцовой стены, хотя его кладут обычно в половину кирпича, будет исчисляться тоннами. Вот почему в современном строительстве предпочтение отдается пустотелому кирпичу, который существенно сокращает нагрузку на перекрытие.

Геометрия фронтона и методика вычислений

Пространство под крышей выполняет несколько функций: укрепляет, утепляет и защищает крышу; оно облицовывается подходящим материалом, поэтому для закупки отделки важно знать его размеры. Вид и материал фронтона определяется технологией строительства дома, при этом возможно два варианта его обустройства:

• Как продолжение несущей внешней стены. Его изготавливают из того же материала, что и стены.
• Как отдельная конструкция. Для его обустройства применяют каркас из бруса или металлических опор, который затем обшивают.

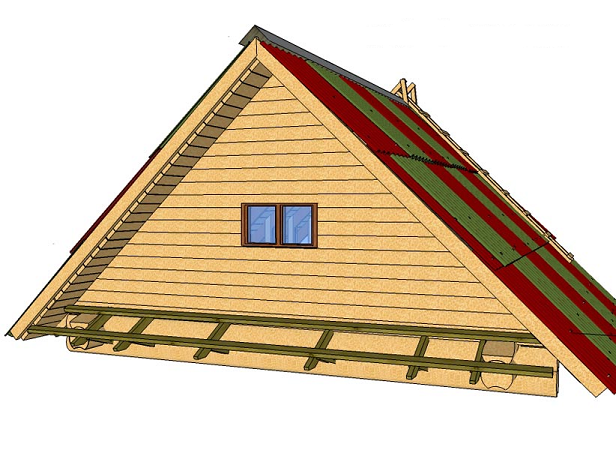

Фронтальная часть стандартной двускатной кровли имеет вид симметричного (равнобедренного) треугольника. Если дом спроектирован с мансардной крышей, то вместо треугольника получается более сложная фигура (так как у мансарды имеются стены). Ее можно представить в виде суммы двух фигур: треугольника и трапеции.

Реже проектируются несимметричные кровли; у них боковая плоскость также получается несимметричной, и определение площади фронтона несколько усложняется. Нетривиальные варианты (полукруглый, ступенчатый) в частном домостроении практически не встречается. Исходя из конструктивных особенностей кровли, я выбираю одну из двух методик:

Простая форма, треугольник или трапеция. Вы можете приступать непосредственно к расчетам, без предварительной подготовки.
Сложная форма, характерная для мансардной или ломаной кровли с несколькими углами наклона скатов

Здесь важно правильно представить фигуру в виде более простых элементов.

Разбивку удобно делать при помощи одной горизонтальной линии, но для усложненных и несимметричных конструкций может потребоваться несколько дополнительных линий, и не только горизонтальных, но и вертикальных. В результате разбивки у вас должен получиться набор элементарных фигур, треугольников, прямоугольников, трапеций. Идея состоит в определении площади каждой из этих фигур с дальнейшим сложением результатов.

Варианты устройства фронтонов двухскатных крыш

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Хорошо спроектированная и построенная крыша становится не только надежной защитой каркасного дома, но и его украшением. Здесь каждая деталь имеет огромное значение, будь то фронтон, облицовка или декоративные элементы. Казалось бы, при умелых действиях обычная конструкция способна превратиться в шедевр строительного искусства, но перед тем как сделать фронтоны двухскатных крыш застройщики тщательно продумывают каждую мелочь монтажного процесса, предлагаем и вам ознакомиться с азами этого искусства.

Подходящий газобетон

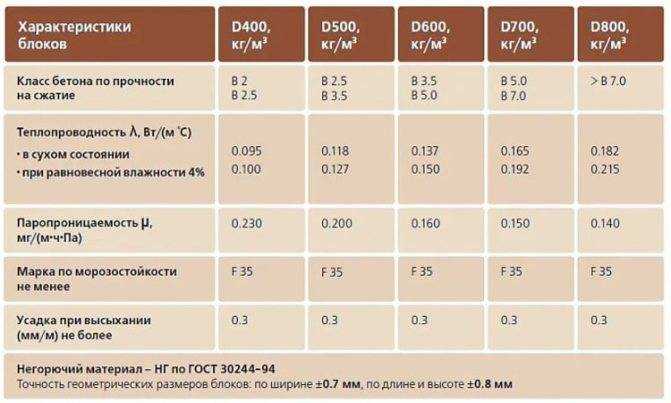

Исходя из разновидностей газобетонного материала, для строительства подвалов и погребов подойдут конструкционные блоки в качестве несущей основы стен, теплоизоляционные для второго, примыкающего слоя (при желании сделать погреб более уютным).

Можно использовать также и конструкционно-теполоизоляционные блоки, с помощью которых выполняется строительство перегородок, разделяющих пространство помещения.

автоклавногосоответствуют всем строительным технологичным нормам ряда нормативных актов:

• ГОСТ 25485-89;
• ГОСТ 31357-2007;
• ГОСТ 12852.5-77;
• СН 277-80.

Различие газоблоков по форме и размерам можно посмотреть на фотографии ниже:

Подбор блоков по габаритам зависит от проекта. Чаще всего, для стен используют прямые блоки или с пазами, а также U-блоки (под монолитный пояс), обладающими всеми необходимыми качественными характеристиками (плотностью, прочностью, долговечностью, теплопроводностью), которые хорошо представлены в таблице на фото вверху и внизу:

Наиболее часто используется прямоугольный стандартный блок: 600 х 400 х 300 мм, при этом обязательно нужно обращать внимание на производителя, упаковку и обязательную маркировку изделия. Особое значение имеет показатель плотности D – чем он выше, тем прочнее и качественнее будут стены

Для подвальной конструкции применяют газобетоны конструкционного типа с маркировкой D500-D1200

Для подвальной конструкции применяют газобетоны конструкционного типа с маркировкой D500-D1200.

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы: фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Особенности установки вагонки на фронтон

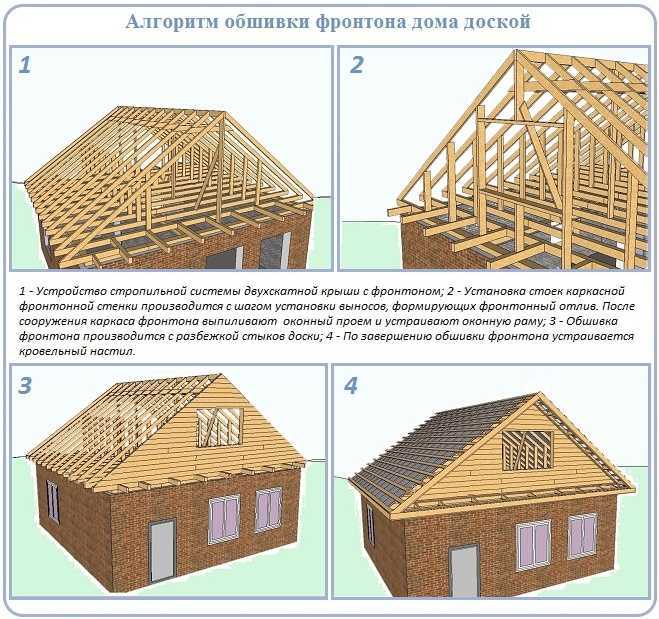

Обшивка фронтона должна производиться с учетом прочности. Для того чтобы профиль не был сорван ветром, панели ПВХ должны быть установлены вертикально. При этом монтаж можно выполнить гораздо проще, ведь косой срез придется сделать только с одной стороны. При необходимости осуществления резки нужно использовать строительный нож со съемным лезвием. В процессе проведения работ рекомендуется использовать нержавеющие саморезы, которые имеют широкую шляпку. От применения металлических скоб, которые забиваются степлером, следует отказаться. Не подойдут и обычные саморезы незначительного диаметра. Сильный порыв ветра может сорвать панель, если их использовать.

Для того чтобы закрепить последнюю панель, если направляющие уже установлены, необходимо определить расстояние от края лицевой части предпоследней панели до центральной полки направляющего профиля. Это позволит получить чистый размер. Затем от него следует отнять 5 миллиметров, что будет указывать на ширину последней панели. Таких замеров необходимо сделать несколько, учитывая тот факт, что панель будет устанавливаться наискосок. Заготовку нужно сначала установить в направляющую до упора, а после немного прижать фаску. Вагонка при этом должна рочно лечь на плоскость.

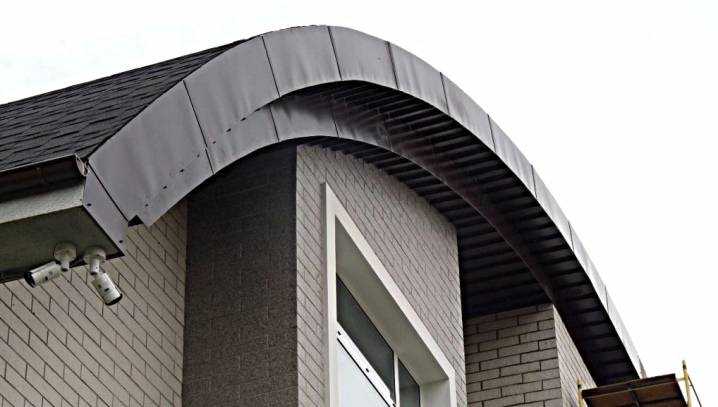

Как сделать карниз на фронтоне

Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.

Зачем нужен козырек на фронтоне

Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды

Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.

Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.

Как сделать козырек своими руками

Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.

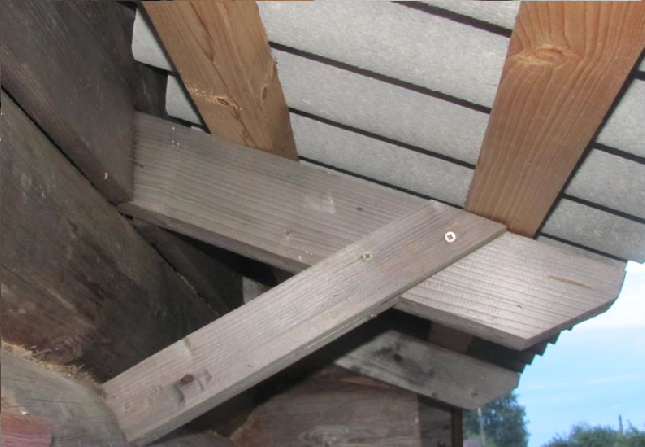

Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.

Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.

Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.

После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.

Завершающие операции

На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.

Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12 о . Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.

Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

Устройство кирпичных фронтонов

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

1. Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
2. Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
3. Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
4. Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
5. Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Используемые материалы

Строители нередко сталкиваются с такой проблемой, как образование трещин и даже обрушение щипцовых стен, что может быть следствием применения легких материалов. Благодаря прекрасным теплоизоляционным характеристикам они обрели широкую популярность, но в результате их применения постройки оказываются неприспособленными к значительным ветровым нагрузкам.

В старых зданиях материалом для стен служил кирпич. Их толщина составляет 38-41 см, в отдельных случаях – 25-27 см. Кроме того, в них применялись конструкции для дополнительного укрепления (пилястры, карнизы), при этом плотность материала для щипцовых стен достигала 800 кг/м.

Что касается современных построек, при их строительстве часто создаются двухслойные стены, несущая часть которых образована ячеистым бетоном или блоками на основе поризованной керамики. Толщина подобных конструкций бывает в пределах 25 см. Постройки с однослойными стенами отличаются большей прочностью, поскольку в этом случае толщина стен достигает 36-44 см.

Максимально прочными являются здания с трехслойными стенами. Их отличительной особенностью является повышенная устойчивость к ветровым нагрузкам, а толщина стен в основном бывает от 39 до 54 см.

Особенности двускатной крыши

Конструктивно такая кровля состоит из нескольких элементов:

• ограждающих;

• стропильных;

• мауэрлата.

Двухскатная крыша по своему исполнению бывает нескольких видов:

• ломанная – традиционный вариант, в основе которого лежит равнобедренный треугольник;

• симметричная – она выбирается в том случае, если помещение под кровлей будет использоваться как мансарда, именно кровля с равными сторонами позволяет создать наиболее обширное жилое пространство;

• несимметричное исполнение крыши делает ее экстравагантной, в такой конструкции конек немного смещен от центра, из-за чего чердачное помещение уменьшается.

Также встречается многоуровневая двухскатная крыша, которая украсит собой любой дом, но ее выполнение сложное, поэтому встречается она не часто.

Равномерное расположение двух скатов идет под определенным углом, что обеспечивает хороший сток влаги от осадков. По нормативам СНиП угол такой кровли должен быть больше 5 градусов. Чтобы определиться с подходящим его параметром, необходимо учитывать:

• архитектурное исполнение здания;

• какой будет использован финишный материал;

• климат территории, на которой строится дом.

Крутые скаты применяются для участков с сильными ветрами и частыми осадками, более пологие варианты могут переносить несильные ветра и небольшие снеговые завалы.

Обзор видов

Варианты у хозяина дома разные: от простых образцов до оригинальных, можно сэкономить на материале, а можно прилично вложиться в эту часть строения.

По наличию составных частей

Фронтоны бывают простыми и сложными. Сложный тип означает, что в роли опор применяться будут вертикальные раскреповки. В сложном устройстве карнизы и тяги окончатся, не дойдя до центра стены.

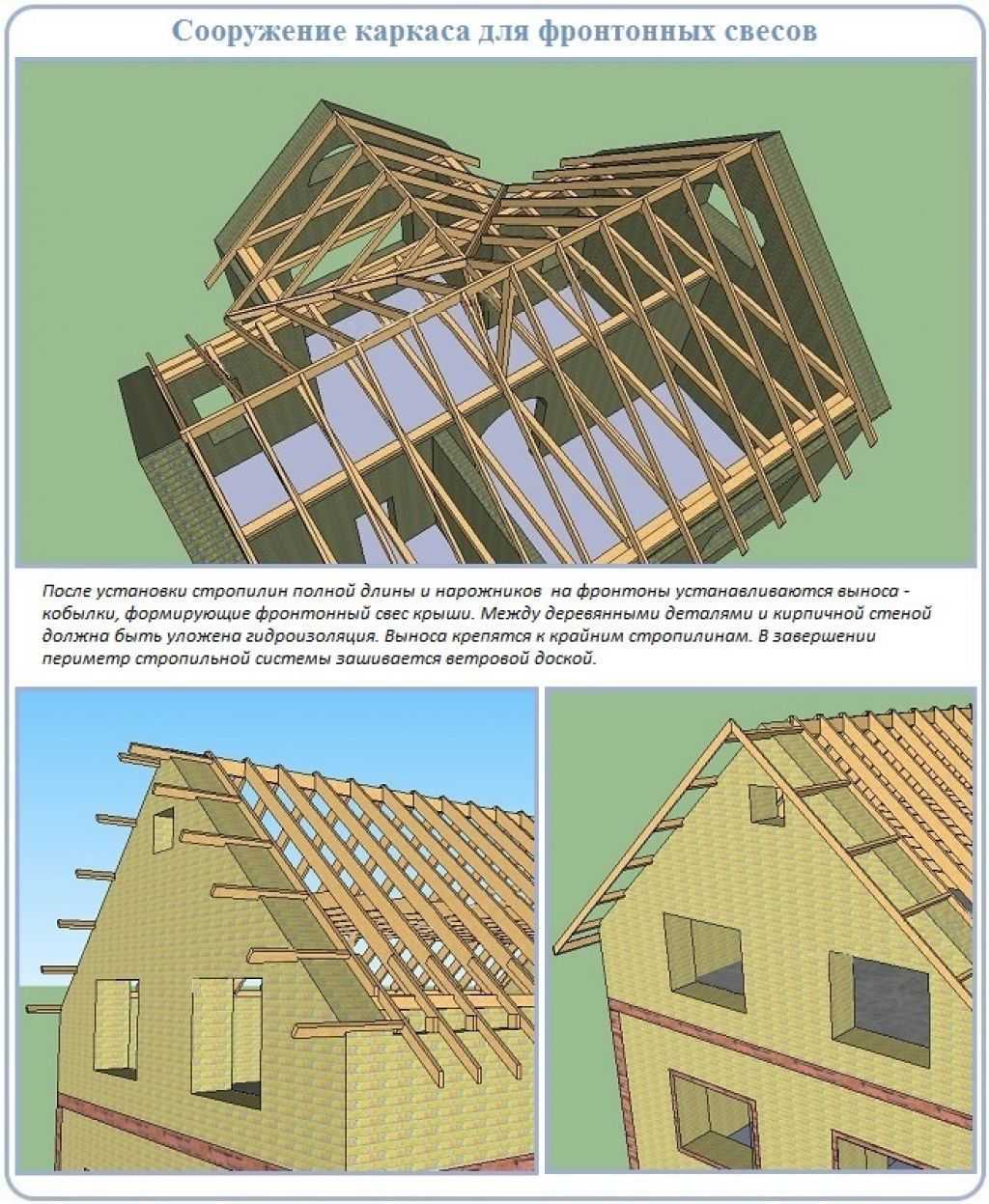

Разберем, как сделать фронтонный свес.

• Путем установки обрешетки. Ее, устанавливаемую на систему стропил, предварительно удлиняют – это надо, чтобы она сформировала свес над торцевой частью фронтона. Для кровли не слишком тяжелой такой метод хорош. При этом ширина свеса не может превышать 50 см.

• За счет стропил. Потребуется укладка мауэрлатного бруса, выходящего за периметр строения. В этой ситуации первая стропильная пара с коньковым прогоном тоже образуют свес, который убережет строение от осадков. А чтобы материал самого свеса не пострадал, его подшивают.

Если подкровельное пространство не будет жилым, минимально возможная высота фронтонной части равна 0,7 м. Но если чердак будет задействован в хозяйственных целях, фронтонная высота – 1,5 м минимум. Если это станет одноуровневой жилой мансардой, от карниза до конька высота должна быть 2,5 м, для двухуровневой – 5 м минимально.

По форме

Стену, что ограничивают скаты крыши, сравнивают с разными геометрическими фигурами. Они и определяют форму фронтона.

Она может быть нескольких видов.

• Треугольной – ничего нет популярнее этого варианта. Такой фронтон образует крыша с двумя равными скатами. Его легко сооружать, он смотрится убедительно, потому и востребован. Если на чердаке будет жилое помещение, за счет такой формы потолка оно всегда будет отличаться от остальных, чем многим и нравится.

• Пятиугольной – довольно интересный вариант, который формируется сочленением двух ломаных скатов. Выглядит так, как соединение трапеции и треугольника. Чердак образует комнату с треугольным потолком, то есть передвигаться по ней значительно удобнее, нежели по мансарде (там-то потолка нет вовсе).

• Трапециевидной – на чердаке дома с таким фронтоном пространство точно не будет суженным. Фасад делают таким, если изначально есть желание иметь немаленькую площадь под кровлей. Такой выбор характерен для домов с полувальмовыми крышами, кровлями датского, голландского типов.

Полукруг, киль, лук, ступеньки – в архитектуре встречаются и такие формы фронтонов, но относительно современных деревянных домов они считаются редкостью.

По материалу

Несущие стены здания уже на месте, стропильная система также построена, значит, можно приступать к монтажу фронтона.

Тут могут быть полезны разные материалы.

• Вагонка. Очень востребованный стройпродукт, представленный длинными стругаными досками с пазами/гребнями в торцевой части. Доски крепятся на гвозди. Здесь необязательно звать мастера, с таким монтажом справиться можно и самостоятельно.

• Натуральное дерево. Бук, ясень, сосна, а может, и ель, кедр, дуб – немало пород деревьев могут использоваться для создания этого элемента дома. Нужно взять струганые доски не меньше сантиметра толщиной, края у них обязательно должны быть ровными. Дерево предсказуемо не защитит дом от ветров и осадков, поэтому материал для тепло- и пароизоляции ищут уже на этом этапе.

Черновую поверхность перегородки кровли закрыть можно сайдингом. Он очень популярен сегодня в строительстве, может быть деревянным, виниловым, стальным и даже цементным. Цвет сайдинга разный, фактура как глянцевая с отливом, так и матовая, рифленая (словно резная) или гладкая. Но это все же не совсем материал для сооружения фронтона, а то, чем его реально обшить.

Можно, конечно, пойти на значительную экономию и отделать фронтонную часть просто фанерой либо ДСП с ламинацией, но надежность этих материалов, конечно, далека от идеала. Негативное климатическое влияние довольно скоро отразится на состоянии такой отделки.

Как рассчитать и сделать фронтоны

Чтобы фронтоны могли выполнять все возложенные на них обязанности, необходимо перед обустройством провести ряд расчетов. Проведение расчетов направлено на соблюдение необходимых параметров кровли и определение количества необходимых материалов (подробнее: «Как выполнить расчет фронтона – как можно рассчитать площадь»).

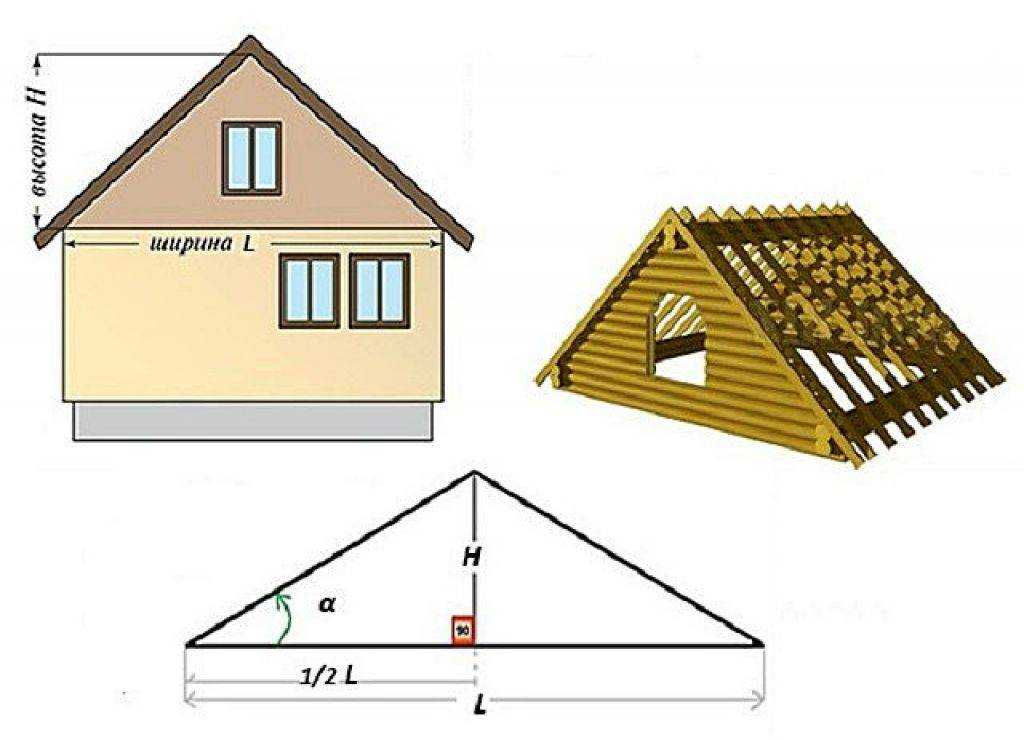

В первую очередь нужно определить высоту фронтона. Проще всего это сделать в том случае, если кровельная конструкция уже смонтирована – высота фронтона будет равняться высоте конька.

Перед тем, как рассчитать фронтон двухскатной крыши, если она еще не собрана, нужно определиться с назначением чердачного помещения:

• Нежилое подкровельное пространство вполне может иметь высоту менее 1 метра;
• Минимальная высота фронтона мансарды должна составлять 1,5 метра;
• Чтобы чердачное помещение было жилым и достаточно комфортным, его высоту необходимо увеличить до 2-2,5 м.

Обустройство фронтонов может выполняться по одной из двух технологий, выбор которой зависит от последовательности проведения строительных работ:

1. Сначала фронтоны, потом крыша. Если кровельная конструкция еще не установлена, то фронтонами можно заняться до монтажа остальных элементов. Такая технология существенно упрощает работу, потому что скатов, обычно ограничивающих рабочее пространство, пока нет. Используя эту технологию, необходимо установить по центру стены мачту, определяющую высоту фронтона. От верхнего края мачты к углам здания протягивается веревка, определяющая геометрию фронтона.
2. Сначала крыша, потом фронтоны. В случае с установленной заранее кровлей монтировать фронтоны получится только изнутри чердака. Конечно, это не так удобно, как в предыдущем случае, зато геометрия кровли уже сформирована, поэтому нарушить ее не удастся.

Как и чем правильно обшить?

Если отделка фронтона полированной и окрашенной вагонкой не требует подшивки никаких дополнительных декоративных материалов, то черновые доски или брусья нуждаются в чистовом покрытии. Оно должно по гамме и текстурам гармонично сочетаться с остальным фасадом дома. Широко распространено несколько отделочных материалов для фронтона крыши.

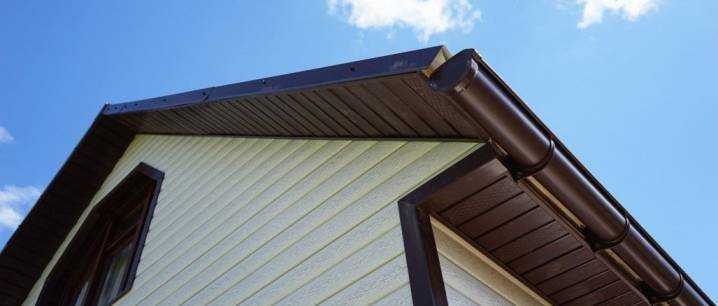

Закрыть черновую поверхность перегородки кровли можно сайдингом. Этот замечательный облицовочный материал в последнее время обрел огромную популярность при строительстве загородных коттеджей. Изготовляется сайдинг из металла с полимерным или оцинкованным покрытием, асбестоцемента или поливинилхлорида. Цвет может быть самым разнообразным, фактура тоже различная: глянцевая, матовая, с рифлением и узорами. Так что выбрать покрытие в соответствии с общим дизайном фасада не составит особого труда.

Сайдинг может эксплуатироваться до 50 лет, при этом сохраняя свой первозданный вид и насыщенный оттенок. Он имеет относительно низкую цену, устойчив к влаге, перепадам температур и механическим повреждениям. Все современные виды надежно защищены от окисления, воздействия бактерий и других активных химических веществ. Кроме того, этот материал легкий, что упрощает работу с ним, особенно его подъем на высокий ярус лесов.

Перед тем, как крепить сайдинг из полимеров или металла на фронтон, может понадобиться сделать деревянную обрешетку, которая создаст ровную вертикальную плоскость. Для ее установки можно взять бруски 40х40 мм и скреплять их на гвозди или шурупы. Элементы сайдинга в зависимости от назначения бывают нескольких видов: стартовые профили, завершающие планки, уголки, софиты, фаски, J, F и H профиля.

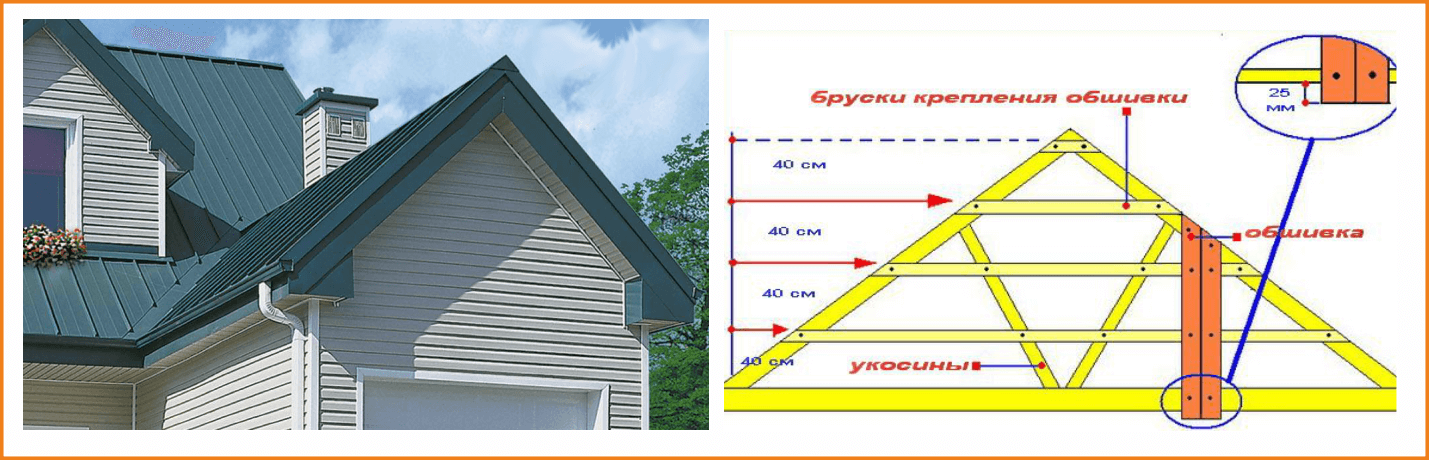

Установка сайдинга начинается со стартового профиля у нижнего основания фронтона. Между собой элементы соединяются с помощью находящихся на них пазов и замков-защелок. Крепление к деревянной обрешетке происходит через отверстия на обычные шурупы. Соседние горизонтальные полосы можно соединить Н-профилем. Наверху размещается завершающая планка. При необходимости детали сайдинга легко режутся: металлические – ножницами по металлу, полимерные – монтажным ножом.

Сайдинг для фасадных работ может быть не только глянцевым с различными монотонными расцветками. Есть изделия, повторяющие структуру натурального дерева или бревен, такие подойдут для облицовки фронтона дома из брусьев или бревенчатого сруба. Для каменных построек есть варианты под кирпич, бут, искусственный камень.

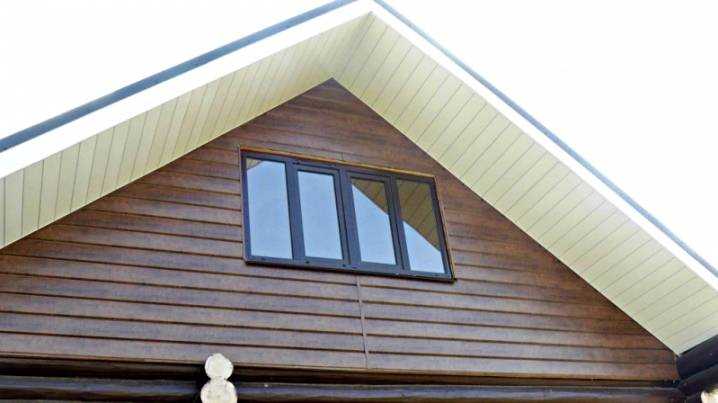

Зашить неприглядные черновые доски фронтона можно все той же вагонкой. Для этого берутся декоративные сорта с защитным покрытием. Если поверхность ровная, то элементы просто смыкаются в пазах и прибиваются гвоздями. Если вертикального уровня нет, то необходимо сделать обрешетку и только затем приступать к облицовке вагонкой.

Можно относительно дешево и быстро отделать фронтоны на крыше фанерой или ДСП с ламинированным покрытием. Эти материалы не такие надежные и стойкие к агрессивным воздействиям погоды, как сайдинг из полимеров или металла. Но как бюджетный или временный вариант отделки они вполне подойдут. Тонкая фанера без проблем режется и крепится к стропилам обычными гвоздями, ее легко поднимать наверх и фиксировать. Можно вырезать оконные проемы, вентиляционные отверстия. Различные варианты расцветки покрытия дают возможность сделать любой дизайн.

Приступаем к работе

Схематично создание фронтона подразумевает три этапа:

• Обшивка. Правильное выполнение этого шага означает не только успешную реализацию следующих двух, но и долговечность конкретного фронтона в общем.
• Утепление. Этот момент необязателен в том случае, если потенциальный чердак не будет мансардным. Тем не менее отсутствие утепления или его ненадлежащее качество отрицательно скажется на холодостойкости всего дома;
• Облицовка. Это завершающий этап, в процессе которого исправляются недостатки предыдущих шагов, и крыша приобретает аккуратный вид. Можно сказать, что облицовка — это процесс декорирования.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

• Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
• Легкость и доступность обслуживания в любое время года.
• Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
• Возможность обустройства мансарды.
• Более качественная гидро- и теплоизоляция.
