Как правильно крепить водосток: инструкция по монтажу желобов к крыше / водостоки / системы канализации / публикации / санитарно-технические работы

Установка водостоков на шиферной крыше. Какой вариант выбрать для кровли

Совсем недавно приоритетным вариантом монтажа были варианты на основе оцинкованного железа, которые до сих пор пользуются популярностью. Вместе с этим элементы водосточной системы постепенно меняются на новые материалы, которые имеют специальное полимерное покрытие на металлическую основу, а также улучшенный пластик. Применение данных технологий позволяет улучшить основные характеристики системы водоотведения, и обеспечивают высокий ресурс эксплуатации. Благодаря инновационным разработкам, такие комплексные решения пользуются повышенным спросом у большинства потребителей и владельцев загородной недвижимости.

С точки зрения обывателя, потребитель задаёт естественный вопрос, как установить водостоки, если крыша уже покрыта шифером. Выбор довольно большой, это традиционная оцинкованная система, металлический профильный материал с полимерным покрытием, и пластиковая основа. Разберём детально каждый вариант водостока.

Пластиковый вариант. Популярный, доступный и востребованный в своей категории. Материал пластика не боится резких перепад температуры, менее подвержен коррозионным явлениям, а также имеет инертные характеристики к ультрафиолетовым лучам. Только пластик не боится мороза, и изнуряющего летнего зноя. Кроме этого, для пластиковых кронштейнов характерна достаточно большая поверхность площади крепления, что обеспечивает плотное естественное прилегание к ветровой доске. Вместе этим, пластиковый элемент имеет существенный минус, его невозможно согнуть, как металлическую конструкцию, и потребуется оптимально выбирать подходящий вариант монтажа к видимой части ветровой доски, учитывая ширину естественной величины лобовой доски и допустимого свеса. Дополнительным минусом является дороговизна материала по сравнению с аналоговыми водостоками.
Металлическая конструкция с полимерным обработанным покрытием является оптимальным вариантом. Цена такой системы будет на порядок ниже пластика или максимально приближен к его стоимости. Материал имеет элегантный презентабельный вид и в большинстве случаев можно подобрать удачный вариант дизайнерского решения. Крепёжные элементы также имеют полимерное покрытие, но не лишены недостатков. Так, даже в процессе проведения монтажных работ можно нанести незначительные механические повреждения, которые в свою очередь повреждают полимерное покрытие, и, следовательно, возникает риск образования коррозии. В целом, если вы хотите продлить срок эксплуатации металлического водостока с полимерным покрытием, аккуратно используйте материал при проведении монтажных работ.
Оцинкованный металл. Самый доступный материал, «любовь» к которому нам привили еще с советских времён
Главный недостаток этой конструкции, отсутствие презентабельности, которая иногда отталкивает внимание

Главный минус оцинкованных водостоков, это подверженность коррозии
Достаточно один раз неосторожно нанести царапину на поверхность, как через некоторое время появится ржавчина. Существенным плюсом оцинковки является возможность подогнать крепёжные элементы исходя из общих технических и механических условий крепления к лобовой доске.

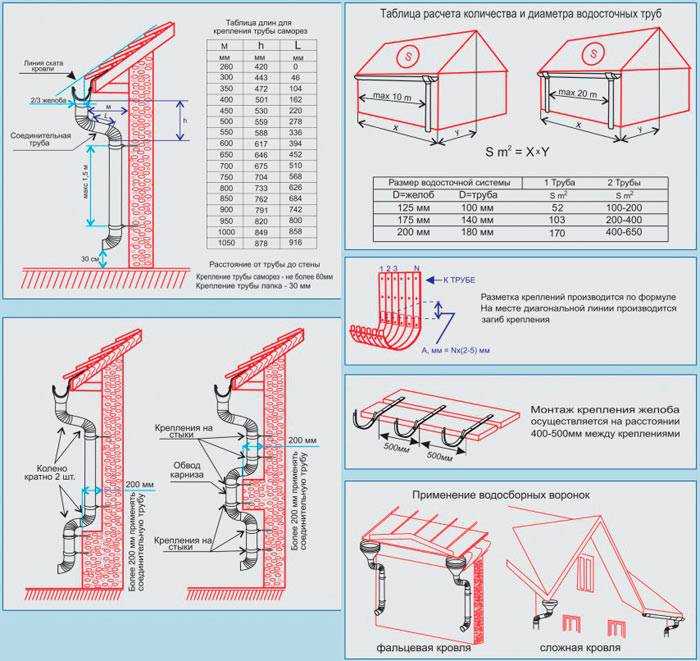

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Виды крепёжных изделий для желобов

Что касается установки и крепления лотков, то для этого используются кронштейны в виде крючков. Существует огромное количество различных модификаций, но все они делятся на две большие группы — длинные и короткие. Первые предназначены для крепления карниза к крыше, то есть к обрешетке или стропильным ногам. Второй на лицевой панели. Кстати, именно последние применяют, когда кровля уже покрыта рубероидом.

Сегодня производители восточных систем предлагают универсальные монтажные кронштейны, ножка которых состоит из двух пластин со сквозным пазом. Обе части соединяются болтом и гайкой через паз. То есть по сравнению с этим болтом можно уменьшить или увеличить длину ножки. При достижении необходимой длины болт фиксируется, что приводит к фиксации длины.

Крючки с длиной ножки также используются для крыш, уже покрытых рубероидом. Правда, в данном случае их крепят не к стропилам или элементам обрешетки, а к подшивке карнизного свеса. Такой вариант не укладывается в рекомендации по устройству водоотводов. А внешний вид карнизной подшивки явно снижается с точки зрения презентабельности. Но иногда это единственный и рациональный способ исправить водостоки.

Существуют и другие крепления водосточных систем, которые представляют собой такой же крючок, только в их конструкции присутствуют другие элементы крепления. Один из них — стремянка, ножка которой повернута относительно крючка на 90 °. Эту модель обычно используют, если рубероид уже стоит на стропильной системе и его нужно будет закрепить на стропильной ноге, а точнее на ее боковом конце. Чаще всего этот сорт относится к группе «длинных». Прикрепить крючок к балке необходимо как минимум двумя саморезами. Единственное требование к этой разновидности — ее можно использовать, если стропильные ноги имеют достаточное сечение, например, 150х50 или 120х50 мм.

Определение места установки водостока

Шаг 1. Изучите конструкцию крыши

Перед началом установки водостока необходимо изучить конструкцию крыши. Узнайте, какая угловая кровля установлена на крыше вашего дома. Эта информация позволит определить, какой тип водосточной системы вам нужен.

Шаг 2. Выберите место установки водостоков

Выберите место установки водостоков с учетом отвода воды от крыши. Установите их на углее кровли и ближе к месту сброса воды. Также не забывайте учитывать размещение желобов на крыши.

Для установки водостока необходимо выбирать участок на крыше с минимальным количеством препятствий и перепадов высот.
Место установки должно быть доступным для обслуживания и удобным для очистки.
Также важно учитывать расположение окон и дверей, чтобы не создавать помех для света и воздуха.

Шаг 3. Проверьте качество основания и монтажной поверхности

Перед установкой необходимо проверить качество основания и монтажной поверхности. Основание не должно иметь зазоров и трещин. Монтажная поверхность должна быть плоской и гладкой. При необходимости выровняйте ее.

В общем, определение места установки водостока — очень важный этап установки. Если вы все сделаете правильно, то ваша водосточная система прослужит вам долгое время и обеспечит прочную защиту крыши и фундамента от грязи и воды.

Технология крепления к крыше

Подразумевает установку желобов на кронштейны:

к стропилам;
на лобовую доску;
к краю кровельного материала;
с использованием дополнительных кронштейнов.

Разберем, в каких случаях целесообразно применять разные типы монтажа.

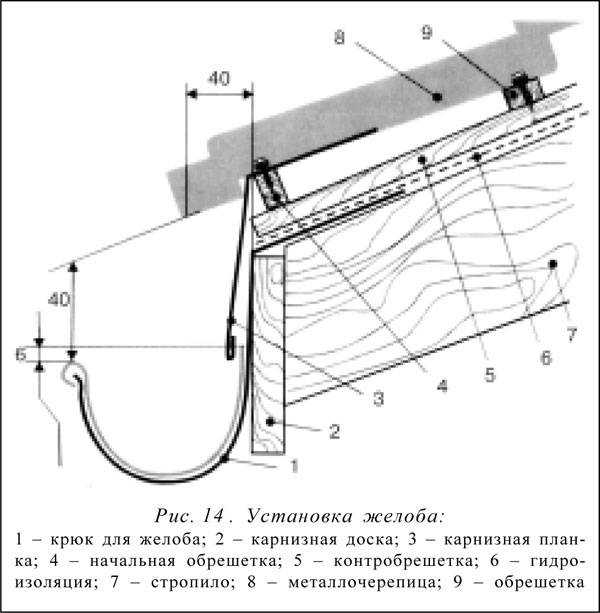

К стропилам

Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.

Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.

При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.

Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.

При крепеже кровельный материал должен покрывать водосточные желоба.

На лобовую доску

Лобовая доска монтируется по торцам стропил. Ширина может отличаться.

Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.

Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.

К краю кровельного покрытия

Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.

Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.

Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.

При помощи дополнительного кронштейна

Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.

Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.

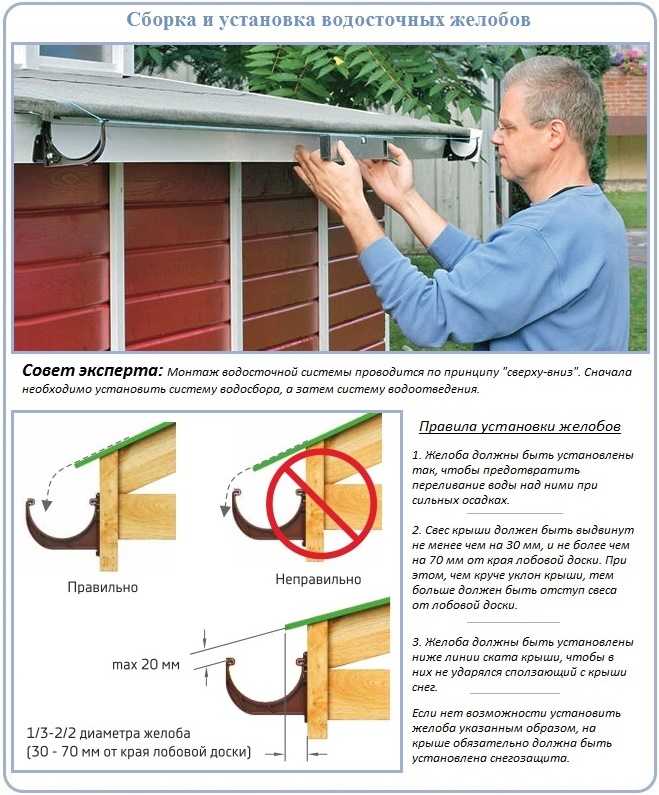

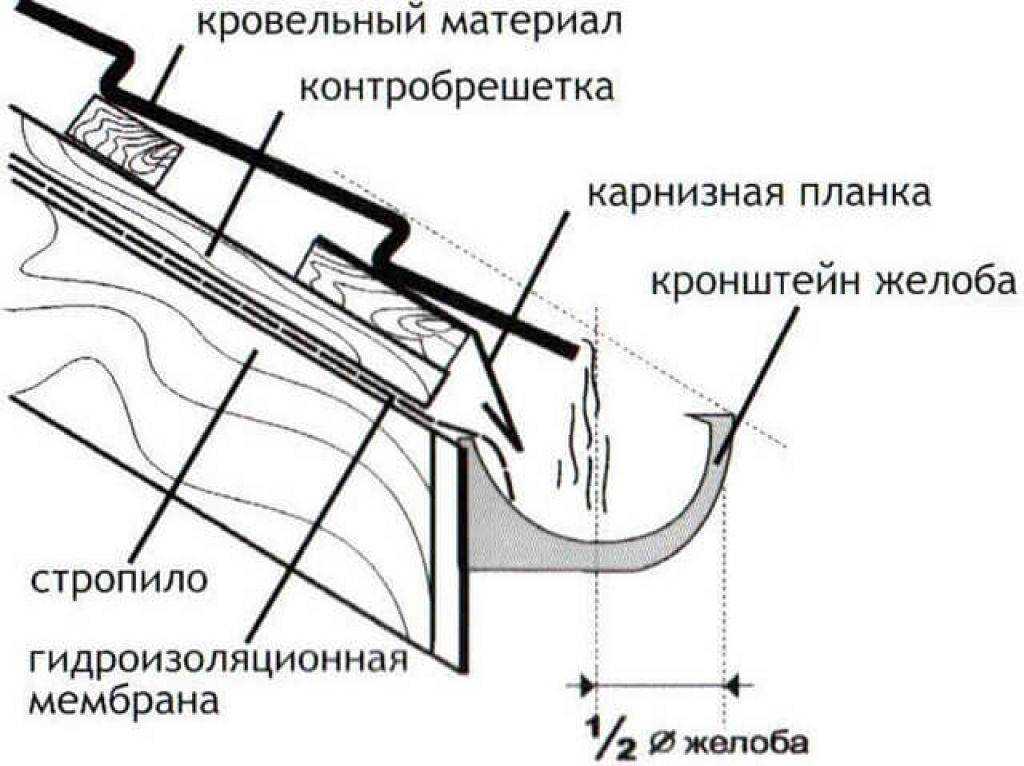

Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм

Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.

Установка трубы водостока

Шаг 1: Подготовка материалов

Перед началом работы необходимо подготовить материалы и инструменты. Для установки трубы водостока понадобится сама труба, соединительные элементы, шурупы, дрель, отвертка, уровень, маркер.

Шаг 2: Подготовка профнастила

Перед началом установки водостока необходимо подготовить профнастил. Для этого нужно разметить на нем место крепления трубы, указав расстояния между креплениями и места отверстий для шурупов.

Шаг 3: Установка трубы

После того, как профнастил был подготовлен, можно приступить к установке трубы водостока. Трубу необходимо устанавливать в соответствии с разметкой, соблюдая расстояние между креплениями. Для установки трубы используются специальные соединительные элементы, которые крепятся к профнастилу.

Шаг 4: Крепление трубы

После установки трубы, нужно крепко закрепить ее на профнастиле при помощи шурупов. Шурупы следует закручивать в специально подготовленные отверстия в профнастиле.

Крепления трубы должны быть достаточно прочными и надежными, чтобы выдерживать нагрузку воды во время ливней.
Необходимо проверить равномерность установки трубы и уровень ее крепления.

Как установить в водосток греющий кабель

Чтобы вода в водостоке не замерзла зимой, систему оснащают греющим кабелем. Это лишь один из элементов общей системы обогрева. Работа выполняется комплексно, вместе с установкой кабеля по краю ската, в водосточных трубах.

Монтируют греющий провод прямо в желобе. В местах поворота под углом рекомендуется резать кабель и соединять муфтами. Внутри желоба провод фиксируют специальной монтажной лентой поперек.

Шаг крепления зависит от характера кабеля. Резистивный фиксируют через каждые 25 см, саморегулируемый – каждые 50 см. Для крепежа можно использовать термоусадочную трубку. Места крепления герметизируются.

Монтажные работы – как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

Молотком.
Маркировочным шнуром.
Универсальной отверткой.
Рулеткой.
Трубными клещами.
Крюкогибом.
Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Основные ошибки установки водосточных систем на крыше

Водосточные системы – важный элемент кровельного устройства, обеспечивающий правильный слив дождевой воды с крыши. Однако, при установке водостоков на крышу могут возникать ошибки, которые могут привести к проблемам в дальнейшем. Рассмотрим основные ошибки, которые следует избегать при монтаже и установке водосточной системы.

Ошибки в выборе материала
Ошибки в монтаже элементов

При монтаже водосточных элементов можно допустить ошибки в их установке. Например, неправильное крепление желоба к стене или несоответствие уклона желоба, что может привести к затоплению или прорыву водостока.

Ошибки в организации канализации

Ошибки при работе с пластиковыми водостоками

Пластиковые водостоки имеют свои особенности и требуют правильной установки. Ошибки в монтаже пластиковых водостоков могут привести к повреждению конструкции или протечкам.

Ошибки при использовании готовых элементов

Ошибки в обслуживание и монтаже

Регулярное обслуживание водосточной системы – это важный шаг для предотвращения проблем. Неправильное обслуживание и монтаж могут привести к скоплению мусора и загрязнений в системе, что может привести к засору и затоплению.

При установке водосточных систем на крыше необходимо учитывать особенности конструкции крыши и правильно подобрать и установить водостоки. Необходимо избегать вышеуказанных ошибок при монтаже и обеспечить надежную и эффективную работу водосточной системы.

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

ножницы по металлу;
шуруповерт;
ножовка по металлу или дереву;
перфоратор (чтобы крепить к стене хомуты);
уровень;
ручная или электродрель;
отвертка;
рулетка, карандаш;
резиновый молоток;
строительные леса;
маркер, шнур (для отметок);
стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

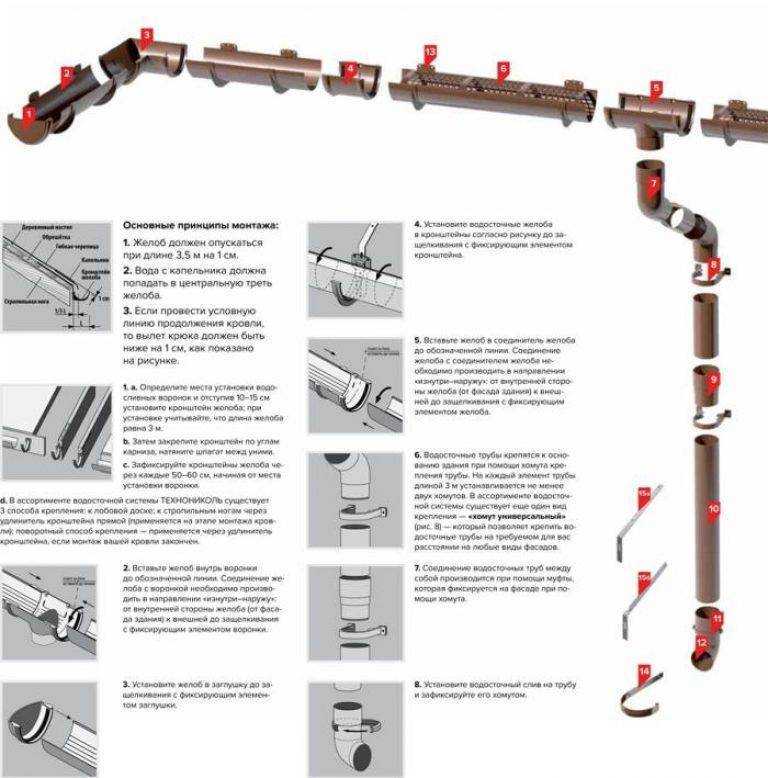

Порядок монтажа

Рекомендации таковы:

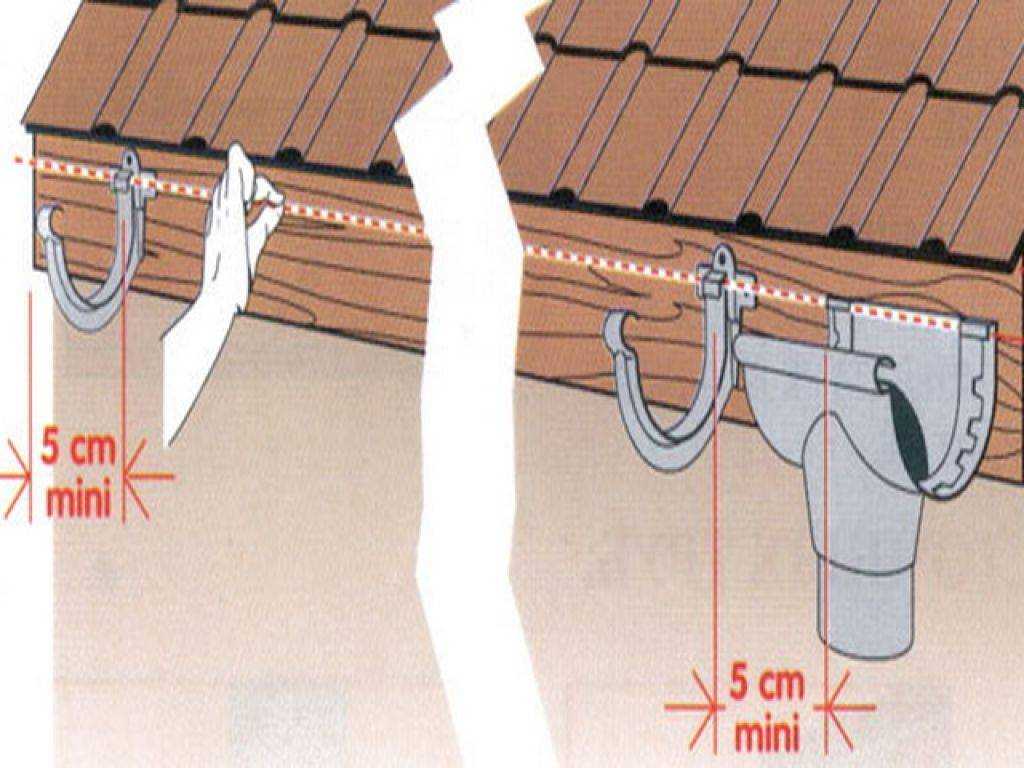

Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
Внутрь воронки вставляем желоба до полного защелкивания.
Теперь желоба вставляем внутрь кронштейном до защелкивания.
Если того требует конструкция крыши, между двумя желобами ставим соединитель.
Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
Ставим заглушку на желоб до щелчка.
Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
Закрываем сверху желоба защитной решеткой.
Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
Трубы между собой соединяем муфтой с прокладкой.
К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
На расстоянии от грунта в 20 см к трубе крепим слив.
На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Монтаж

После покупки водостоков, необходимо выполнить крепление элементов к крыше дома. Оно производится во время кровельных работ. Порядок монтажа зависит от конструкции водостока, он подробно описывается в инструкции, предоставляемой производителем. Чтобы водосточная система прослужила долго, не сломалась в самый неподходящий момент, крепление осуществляют следующим образом:

Сначала выполняют проектные работы. Обмеряют длину свесов крыши, выполняют расчет необходимого количества желобов, сливов, воронок, заглушек, а также кронштейнов.
Осуществляют разметку. Сначала определяют места установки водоприемных воронок, они располагаются посредине или по краям свеса кровли. От этих точек к противоположному углу дома протягивают трассировочный шнур, учитывая, что уклон водостока должен составлять 3-5 градусов. Расчет необходимого количества сливов определяют по числу внешних углов дома.
На расстоянии 15 см от места крепления воронок на концы стропильных с помощью саморезов фиксируют кронштейны. После монтажа первого держателя их закрепляют каждые 50-60 см. Чем тяжелее водосток, тем меньше шаг между кронштейнами. Если элементы водостока металлические, то между ними и стропилами прокладывают гидроизоляционный слой.
После установки на кровлю кронштейнов устанавливают водоприемные воронки и начинают сборку водосточного желоба. Крепление между элементами из пластика делают с помощью компенсаторов, которые нивелируют линейные изменения размеров желоба при температурных колебаниях. Конец водосточного желоба, который находится напротив воронки, закрывают заглушкой.
К водосточным воронкам присоединяют сливы такой длины, чтобы расстояние от оголовка трубы до грунта не превышало 40-50 см. Трубы вставляют в кронштейны, а затем прикрепляют к стене дома. На конец слива надевают закругленный наконечник, который называют капельник.

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Установка крючков под водосток

Для фиксации желобов используются специальные крючки, также называемые кронштейнами. Они могут быть изготовлены из разных материалов. Выбор кронштейнов осуществляется с учётом того, из какого материала выполнены другие элементы водосточной системы. Например, для пластиковых желобов применяются пластиковые или металлические крючки. Для стальной системы можно использовать только металлические кронштейны, так как пластиковые элементы не выдержат вес водостока. Если устанавливается медная водосточная систем, то и крючки, а также крепёжные элементы должны быть из того же металла.

Существует три типа кронштейнов:

длинные — имеют длинную монтажную планку, крепятся на обрешётку или стропильные ноги. Устанавливаются до укладки кровельного материала;
короткие — обычно крепятся к лобовой доске или торцам стропил и устанавливаются после монтажа кровли;
универсальные, они имеют сборную конструкцию и состоят из держателя и съёмной монтажной планки, поэтому могут применяться как короткие или длинные кронштейны.

Есть четыре метода крепления кронштейнов:

На лобовую доску. Этот метод используется в случае, когда кровельный материал уже был уложен. Такой вариант чаще всего выбирают для монтажа пластиковых желобов. Подобным способом можно крепить и металлические элементы, но надо использовать короткие крюки.
На стропильные ноги. Этот вариант используется в том случае, когда лобовой доски нет. Он является самым надёжным и применяется на крышах большой площади. Для такого способа монтажа расстояние между стропилами не должно быть более 60 см.
На обрешётку. Длинные крюки можно фиксировать к крайней планке обрешётки. Этот способ используется в том случае, когда шаг между стропилами больше 60 см. Он применяется до укладки кровельного материала.
На металлические или деревянные штыри. В том случае, когда ни к стропилам, ни к обрешётке добраться не получается, на стене фиксируют металлические или деревянные штыри. После этого к ним при помощи шпилек крепят желоба.

При установке кронштейнов необходимо, чтобы они располагались с уклоном относительно друг друга. Для эффективной работы водосточной системы уклон жёлоба должен составлять 3–5 мм на погонный метр.

Если длина ската крыши составляет менее 10 м, то уклон делают в одну сторону, а когда она больше — в две. Чтобы организовать уклон, первый кронштейн крепят в максимально высокой точке, а последний — в соответствии с выбранным уклоном. Между ними натягивают бечёвку, по которой монтируют остальные крюки.

При выполнении монтажа пластиковых желобов крюки должны быть установлены через каждые 350 мм. Если используется металлическая водосточная система, то кронштейны располагают через 500–600 мм. Кроме этого, крюки устанавливаются на всех поворотах водостока и в 50–150 мм от воронок.

Перед фиксацией кронштейна его надо выдвинуть на такое расстояние, чтобы при проведении условной вертикальной линии по краю кровли она попала в центр жёлоба. Это необходимо, чтобы происходил правильный сбор и отвод воды. Кроме данного условия, передняя верхняя кромка крюка должна быть ниже уровня ската на 2,5–3 см, чтобы при схождении снега не оторвался водосток.

Кронштейны должны быть установлены так, чтобы обеспечивать беспрепятственный сход снежной массы с кровли и попадание воды в жёлоб

Элементы водостоков

В их перечень входят:

Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
Труба водосточная. Предназначена для вертикального стока воды.
Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
Слив. Отводит воду из системы в почву.
Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
Хомут крепежа трубы к фасаду здания.
Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.
